Как установить электромеханический замок на калитку своими руками

Комбинация электрики и механики

Разновидности по типу монтажа

Электромеханический замок для калитки, по большому счету, не слишком сильно отличается от традиционного механического запора. Ключевой особенностью конструкции таких устройств является наличие электрической части, которая обеспечивает управление запорным механизмом с помощью клавиатуры для набора кода, приемника для ключа или магнитной карты.

Электронное устройство разблокирует механизм замка, и за счет этого происходит его открывание.

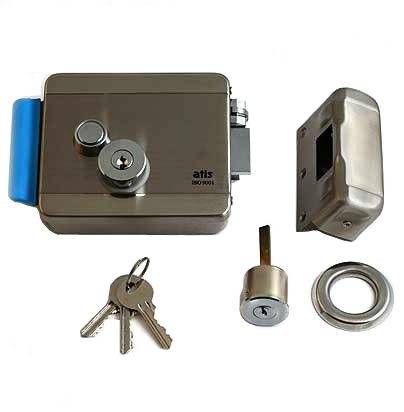

Комплектация накладной модели

По конструкции подобные аппараты бывают:

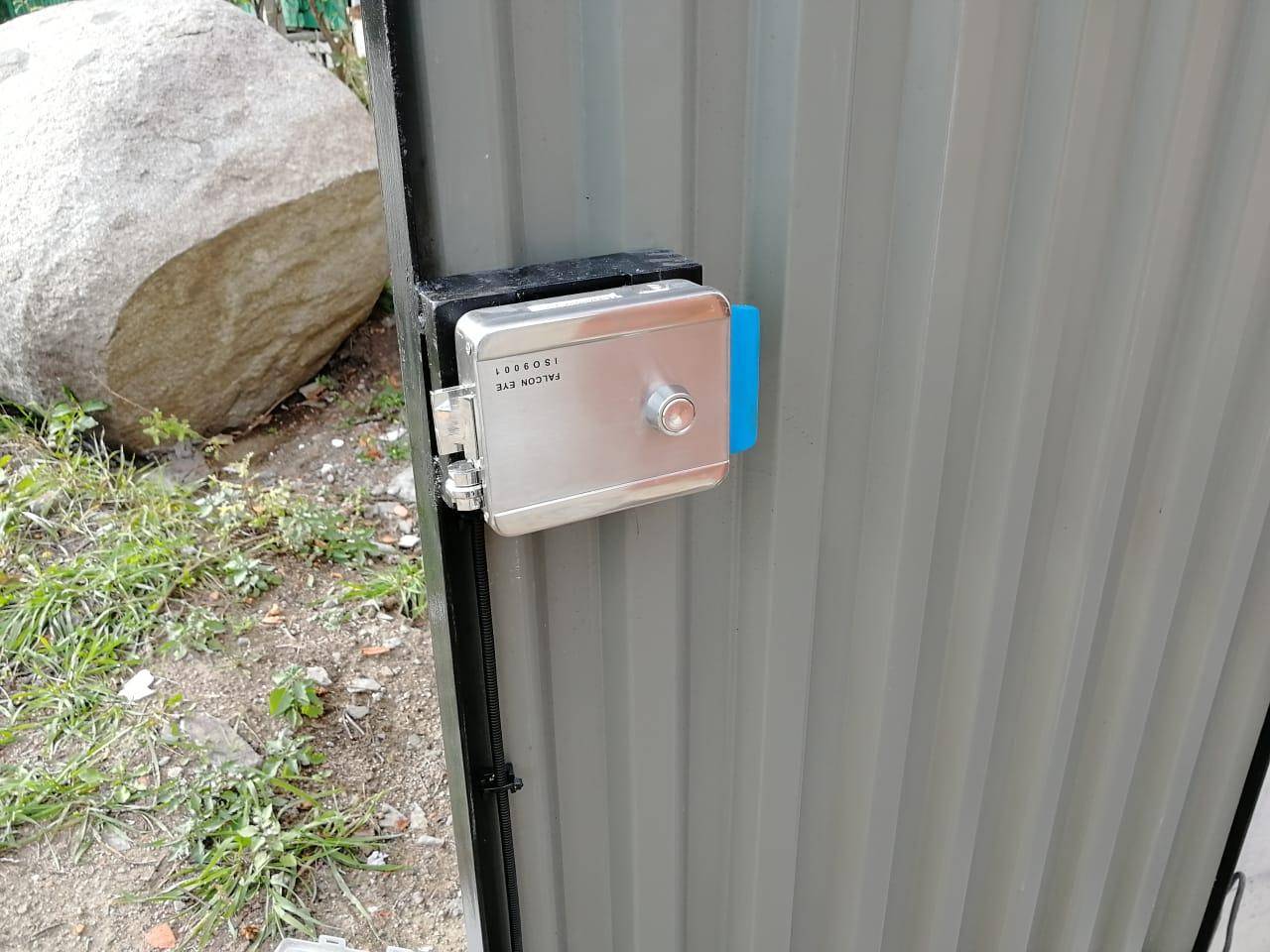

Накладные. Внешне практически неотличимы от простого накладного замка. Наружное размещение цилиндра дает возможность открыть калитку при неожиданном отключении электричества. Изнутри также есть механический элемент для принудительного открытия, потому беспокоиться о том, что створка будет заблокирована в запертом положении, не стоит.

Калитка с электромеханическим замком может открываться как внутрь, так и наружу — для этого следует выбрать соответствующую модификацию

Также стоит обратить внимание на ориентацию корпуса замка, поскольку для право- и левосторонних створок они могут отличаться

Врезные. Устанавливаются как на входные двери, так и на ворота в заборах. «Продвинутые» модели оборудуются дополнительными засовами (вертикальные ригели, входящие в систему трехточечного запирания), а также объединяются с домофонами. Такой замок подойдет для калитки из профнастила.

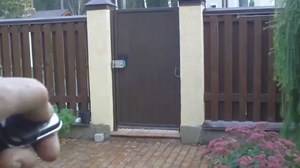

Работа с электронным ключом

Принцип действия

Модель CISA 11.630-50-1,2

Помимо размещения, электромеханические замки на калитку классифицируются также по принципу действия. В зависимости от того, каким образом происходит блокировка и разблокировка механического засова, устройства бывают:

Электроблокирующие. В закрытом состоянии защелка входит в паз на запорной планке и надежно фиксирует створку. Чтобы открыть калитку, необходимо подать электропитание: при этом фиксатор пружины сбрасывается и защелка заводится обратно в корпус. Втянуть защелку можно либо с помощью ключа, либо с помощью магнитной карты.

Важной особенностью моторных замков является временная задержка открывания. Защелка заводится в корпус не сразу после поступления сигнала со считывателя, а через некоторое время, которое либо выбирается в настройках, либо задается изначально в конструкции замка

Такие замки можно установить на калитку своими руками.

  • Соленоидные. Еще одна разновидность запорных устройств, у которых ригель перемещается под воздействием магнитных полей. Соленоидными устройствами можно оснащать, например, гаражные секционные ворота с калиткой, однако стоит помнить о том, что для работы запора обязательно наличие тока в сети.
  • Электрозащелки представляют собой практически идеальные электромеханические замки для калиток. При подаче напряжения от контроллера фиксатор деблокируется, и защелку можно открыть поворотом ручки. Эта конструкция достаточно удобна, поскольку при необходимости позволяет оставлять калитку открытой.

Плюсы и минусы

Достоинства, которыми обладают данные аппараты, очевидны: это и высокая надежность, и долговечность, и возможность использования в самых разных ситуациях. Да и цена устройств варьирует в широких пределах, так что при желании можно подобрать вполне бюджетную модель.

Кроме того, электромеханические схемы можно комбинировать с другими системами обеспечения безопасности, и установив видеодомофон с электромеханическим замком на калитку, вы получите возможность, не выходя из дома решать, впускать визитера или же выйти к нему самостоятельно.

Козырек для защиты от влаги будет не лишним

Однако универсальной данную конструкцию назвать нельзя. Виной этому ряд особенностей, которые многие эксперты относят к недостаткам:

  • Ригель замка, выступающий из торца полотна, может стать причиной повреждения одежды или травм.
  • В некоторых случаях необходимо приложение значительных усилий для разблокировки защелки.
  • Склонность к сбоям при низких температурах и высокой влажности.
  • Необходимость постоянного подключения к электросети.

Несмотря на это, многие все же выбирают для металлических заборов именно электромеханические запорные устройства, и потому ниже мы расскажем, как установить накладной замок на ворота, калитку или дверь.

Особенности монтажа

Во время установки дверей или ворот из профлиста поперечина каркаса чаще всего находится на высоте 950 мм. Если этот нижний порог отсутствует, то для замка нужно будет сваривать специальную пластину. Непосредственно конструкцию следует установить так, чтобы на поперечине был какой-либо из крепежей. Это поможет сделать калитку прочной.

Схема установки калитки

На дальнейшем этапе выполнения работ нужно проделать отверстия под ручку для открывания двери. Когда отверстия будут сделаны, их следует обработать напильником. Замок крепится саморезами.

Отверстия под этот вид крепежа не просверливают. Сделав все работы с учетом инструкции, которая пошагово описывает все этапы работ, можно быстро поставить замок для двери не только из профлиста, но даже для сделанной из металлической ковки.

Врезной механизм в разрезе

Монтаж врезного замка

Как установить замок на калитку из профнастила:

  1. Большинство запорных конструкций этого вида предназначается для монтажа в профтрубы сечением 45х45–65х65 миллиметров. Если крепление выполняется на уже установленную калитку, то для устройства требуется сварить короб.
  2. Как правило, он делается из металлического профиля толщиной не более 4 мм. При выполнении этих работ необходимо проследить, чтобы размеры всех частей конструкции были в соответствии с предварительно составленным чертежом. Если не уделять внимания установке короба, замок будет находиться неровно либо смещаться в коробе даже после крепежа.
  3. Именно по этой причине перед монтажом нужно замерять размеры калитки или ворот. Также следует начертить чертеж, где необходимо отобразить месторасположение замка и других элементов.

Устройство

Далее нужно выполнить следующее:

  1. Во время крепления замка вначале требуется разметить соответствующие отверстия. Затем болгаркой делают 2 продольных разреза и диагональ поперек них. Так можно получить два треугольника, образующих угол 45 градусов.
  2. Это требуется, чтоб выгнуть и обрезать металл, так можно организовать нишу. Далее сверлят отверстия под болты. После этого в конструкцию устанавливается личинка. Она крепится за счет установленного в замке винта, который находится в комплекте с запорным механизмом.
  3. Затем на полотно крепится ручка. Далее, когда замок будет поставлен и прочно зафиксирован, нужно отметить пазы для язычка и таблетки устройства. Месторасположение паза можно узнать, если обмазать таблетку любым шпаклевочным составом, затем попытаться закрыть замок. После этих манипуляций на столбе будут находиться следы белого цвета, по ним и необходимо ориентироваться во время организации пазов. После всех работ отверстия нужно закрыть ответной планкой.

На видео с Youtube показан монтаж замка на калитку. Данная установка осуществляется довольно просто.

Рассматривая все типы замков для ворот или калитки из металлопрофиля, можно выбрать именно тот, который подходит для конкретного полотна.

Около частного дома

Вначале следует изучить полный ассортимент в магазинах, сравнить продукцию. Лишь после внимательного изучения можно купить конкретное устройство и грамотно установить его.

Популярные производители

Рассмотрим компании-изготовители ЭМЗ, которые пользуются наибольшим спросом.

Cisa

Итальянская компания, один из лидеров по выпуску электромеханических замков для разных типов дверей.

Средний срок службы врезных, накладных замков ее производства – 10 лет. Потребляемая мощность – 12–15 Вт. Имеют антикоррозийное покрытие и устойчивы к осадкам, перепадам температур.

Ключи можно перекодировать без замены замка.

Из последних разработок фирмы – функция “мастер-ключ”, которая подразумевает открытие не только набором закодированных ключей, но и одним универсальным.

Отдельные модели ЭМЗ работают автономно на батарейках. Срок службы питания – до года, потом батарейки необходимо заменить.

ISEO

Итальянский производитель электромеханических замков.

Продукция подойдет для оснащения:

  • гаража;
  • ворот;
  • входных дверей;
  • калитки.

Материал створок любой. Кроме электронного набора ключей открывается и обычным механическим.

Falcon Eye

FalconEye – это не название предприятия, а торговая марка под которой выпускаются ЭМЗ. Принадлежит канадской компании STR International. Зарегистрирована в России с 2004 года. Специализация – выпуск товаров систем безопасности.

В перечень товаров входят:

  • видеокамеры;
  • сигнализации;
  • видеорегистраторы;
  • идентификаторы;
  • замки;
  • комплекты систем видеонаблюдения.

Выпускаются ЭМЗ двух типов: с блокировкой кнопки выхода и без.

DoorHan

Компания Дорхан существует с 1994 года. Сейчас это производственный холдинг с множеством направлений работы.

Выпускают:

  • ворота разного типа;
  • сэндвич-панели;
  • роллетные системы;
  • пластиковые двери;
  • вентиляционные клапаны;
  • замки;
  • климатические комплексы;
  • системы фальцевой кровли и другое.

Все товары сертифицированы. Поставляются как во многие регионы России, так и в страны СНГ, Китай.

Ming Yang

Тайваньское предприятие. Выпускает детали для автомобилей.

Дополнительно производят ЭМЗ двух типов:

  • для створок, открывающихся наружу;
  • для внутренних створок.

Шериф

Отечественный производитель. Продукция не уступает по качеству импортных аналогам, а стоит меньше и просты в установке.

Для повышения удобства ЭМЗ дополняют системами дистанционного управления.

Монтаж электромагнитного замка

Монтаж замка выполняется довольно просто своими силами. Перед процессом установки изделия следует подготовить все необходимые в процессе работы инструменты:

  • Строительный уровень;
  • Молоток;
  • Рулетку;
  • Шуруповерт;
  • Дрель электрического типа;
  • Кусачки;
  • Крепежный инструмент;
  • Простой или строительный карандаш для нанесения разметки.

Технология монтажа

Перед началом проведения работ необходимо подобрать подходящее для размещения устройства место. Установка электромагнитного замка на дверь может выполняться как горизонтально, так и вертикально. Главным условием является соблюдение отступа от дверных петель.

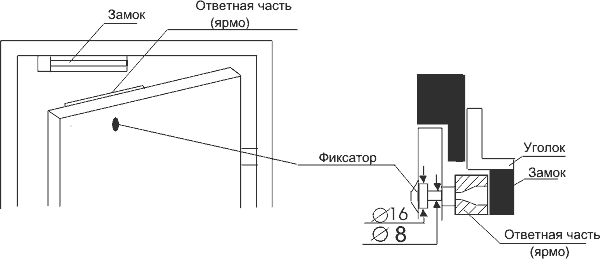

Для определения места расположения ответной пластины выполняется накладка на полотно двери основной части устройства. После этого производится наклеивание трафарета ответной пластины. Для фиксации самой детали необходимо произвести разметку расположения крепежей. Штифты необходимы в этом случае для надежной фиксации ответной части.

Перед просверливанием отверстий необходимо убедиться, что установленное сверло имеет одинаковый диаметр с отверстием согласно трафарету. После подготовки отверстий пластина прикручивается к полотну при помощи шайб. Для качественного прилегания изделия на каждый из винтов накручивается по 2 шайбы: со стороны дверного косяка стальная, а поверх нее накручивается резиновая. Такая система креплений позволяет контактной системе немного раскачиваться, что обеспечивает высокую плотность прилегания сердечника.

Для определения точного местоположения уголка механизм снова прикладывается основной частью к якорному элементу. При помощи шестигранника выполняется смещение пластины в необходимую плоскость. Для проверки правильности расположения всех составляющих необходимо ослабить крепежный болт. Таким образом происходит освобождение ответной пластины. Одной из самых важных особенностей, обеспечивающих правильность функционирования изделия, является размещение пластины параллельно основанию.

Варианты установки

Принцип установки изделия зависит от типа дверной конструкции. Исходя из таких особенностей, имеется несколько способов монтажа изделия.

Установка производится на верхнюю внутреннюю часть косяка с размещением сердечника к полотну. Контактный элемент располагается напротив. Дополнительных крепежей не требуется. В стеклянную дверь монтаж замка выполняется контактами внутрь. Вместо стальной пластины используется уголок Z-образного вида. При этом полотно открывается внутрь помещения.

Для монтажа на узком косяке применяются накладки в виде уголков. После такого расширения установка выполняется с размещением сердечника к полотну на внутреннюю часть косяка. При необходимости отпирания двери в сторону расположения замка контактная площадка, как и пластина, крепятся при помощи накладок-уголков в горизонтальном верхнем положении.

Подключение электропитания

Финальным этапом монтажа является подключение электрической части. Данная процедура является довольно простой благодаря наличию разметки. Так, провода со значком «+» подсоединяется к клемме с соответствующим обозначением. Провода, обозначенные значком «-» подсоединяются через реле. Для соединения элементов рекомендуется использовать двухжильный провод с толщиной сечения в 0,5 мм.

https://youtube.com/watch?v=-aYSfNA5S4I

Монтажные инструкции, прилагающиеся к изделиям, всегда отмечают, что функционирование замка непосредственно зависти от подачи напряжения на реле. Перед началом монтажа для обеспечения качественной работы изделия рекомендуется приобрести устройство-доводчик и источник резервного питания в виде UPS блока.

Рекомендации по строительству гаража

Самое главное перед началом строительства гаража — выбор проекта. Критерии должны касаться не только размера и материалов. Необходимо ознакомиться с правовыми нормами и требованиями, которые проект должен учитывать.

Нельзя упускать из виду существенные аспекты будущего строительства:

Очень важно оформить разрешение или договориться с соседями, чтобы потом не пришлось сносить или отстаивать постройку в суде.
При создании проекта нужно разработать системы вентиляции, гидроизоляции и электроснабжения не только самого гаража, но подвала и чердака, если они предусмотрены.
Всегда рекомендуется делать уточненный расчет стоимости строительных работ, материалов, ворот, замков, электропроводки и приборов освещения.
Материал для стен и крыши может быть любым, но обязательно долговечным, безопасным в пожарном отношении, сейсмоустойчивым, водонепроницаемым
Экономить на этом не рекомендуется.
Особое внимание стоит уделить воротам, замкам и запорам.
Если сооружение является частью или примыкает к дому, нужно позаботиться о пожарной системе и сигнализации, дверной изоляции и дополнительной системе вентиляции.. Но самый главный вопрос для любого собственника — получение разрешения на возведение объекта
Согласно п

17 ст

51 Градостроительного кодекса (ред. от 01.09.18), для постройки гаража на личном участке или предоставленном для целей, не связанных с предпринимательством, разрешения не требуется. Однако всегда рекомендуется уточнять это в местной администрации

17 ст. 51 Градостроительного кодекса (ред. от 01.09.18), для постройки гаража на личном участке или предоставленном для целей, не связанных с предпринимательством, разрешения не требуется. Однако всегда рекомендуется уточнять это в местной администрации

Но самый главный вопрос для любого собственника — получение разрешения на возведение объекта. Согласно п. 17 ст. 51 Градостроительного кодекса (ред. от 01.09.18), для постройки гаража на личном участке или предоставленном для целей, не связанных с предпринимательством, разрешения не требуется. Однако всегда рекомендуется уточнять это в местной администрации.

Установка замка на калитку из профнастила

Выбирая качественные замки для калиток из профнастила, следует отдать предпочтение накладным и врезным устройствам.

Накладной замок

Монтируя замок на калитку своими руками, вы можете не бояться повреждений целостности и прочности калитки — дверное полотно не нарушается. Составляется план по монтированию запора:

  1. На дверном полотне выделяется участок на поверхности. К нему прикладывают замок и отмечают точками места для замочной личины и фиксирования устройства.
  2. Отмеченные точки рассверливают диаметром, подходящим по размеру болтам, шурупам и личине.
  3. Происходит крепление механизма. Ручки на калитку фиксируют в последнюю очередь.

Приобретая накладной тип, стоит учитывать срок эксплуатации, который уменьшается из-за влияния внешних условий на конструкцию.

Врезной замок на калитку

Чтобы смонтировать устройство врезного вида, под него необходимо изготовить методом сварки стальной короб толщиной в 3 мм. Нужно следить за наличием минимальных зазоров между корпусом устройства и стенками короба. На торце дверцы просверливают отверстие под скрепляющие винты, которые выводятся за стенки короба, чтобы скрутить их с гайкой. С обеих сторон делают пазы под ключ. В пазе для входа ригеля устанавливается ответная часть запора.

Магнитный замок на калитку

Их используют не только для подъездов жилых строений, но и для дверей в ограждениях. Конструкции устойчивы к перепадам температур и другим воздействиям природы.

В последнее время люди стали склоняться к электромагнитным вариантам запирающих устройств. Устройства могут быть как накладными, так и врезными. В любом случае они представляют собой нержавеющий металлический блок, обеспечивающий надежность спрятанного внутри сердечника и штырей от вредных внешних условий. В магнитных запорах отсутствуют вращающиеся части.

Открытие двери происходит посредством приложения ключа-магнита к пластине замка или пультом дистанционного управления (в более продвинутых моделях). Изнутри для выхода нажимают специальную кнопку на корпусе.

Установку врезного запора лучше доверить мастеру, поскольку для правильной работы необходимо максимально ровное врезание конструкции с обеспечением устойчивой фиксации языку замка.

А смонтировать замок накладного типа можно самостоятельно:

  1. Вначале делаются разметки на поверхности калитки с примеркой магнитного запора.
  2. В каркасе двери делают отверстия для саморезов.
  3. Электромагнитное устройство крепят на саморезах к калитке.
  4. На закрепленной конструкции делают отметки для ответной планки, которую там и монтируют.
  5. Установка считывающего устройства производится на самой калитке или заборе с пропусканием проводов через дальний корпус створки.
  6. Производится монтирование контроллера доступа для магнитных карт или ключей.
  7. В конце устанавливают кнопку доступа на пластину с внутренней стороны калитки.
  8. Готовую конструкцию подключают к источнику питания.

Уже немало людей использует кодовый замок на калитку. Устройство работает с помощью панели с кнопками, которыми вводится секретный вход для открывания двери. Но для удобства некоторые виды оснащают и местом для распознавания магнитного ключа.

Каждый должен изучить эти нюансы перед тем, как установить замок на калитку из профнастила.

Замок для ворот из профнастила

Выбирая запирающее устройство для ворот, надо руководствоваться их видом конструкции. Для откатных ворот смонтировать замки не сложнее, чем для калитки.

При распашном варианте защелки со щеколдой делают у каждой створки. Если планируется навесной замок, в центре по вертикали створок приваривают проушины, в которые просовывают откидную дужку запора.

Для накладного замка используют фиксирующие метизы. Поскольку устройство может потребовать замену на новый замок, его не рекомендуют устанавливать при помощи сварки. Врезной запор требует изготовления металлического кармана.

Лучший вид магнитного замка для наружной установки

Электромагнитные запорные устройства на рынке представлены двумя большими группами изделий:

  • Удерживающими, считающимися самыми распространенными
  • Сдвиговыми – более сложными, врезными моделями.

В калитках чаще всего устанавливают именно удерживающие замки. Это объясняется их конструктивными особенностями и способом монтажа. Так как удерживающие модели относятся к накладным, то их установка намного проще и удобнее, чем сдвиговых.

Смотрим видео замковая система на калитку своими руками:

Принцип работы таких запорных механизмов заключается в притягивании ответной пластины к магниту. А так как она обычно располагается на створке калитки, то в процессе срабатывания устройства дверь закрывается и удерживается в этом состоянии.

В случае такого использования электромагнитного замка необходимо учитывать его «мощность» или силу удержания. Для обычной калитки она может быть в пределах 150-200 кг. Популярность использования таких изделий объясняется несколькими факторами.

Первым и, наверное, самым привлекательным является легкий монтаж и подключение. Еще одним преимуществом магнитных замков на калитку считается простота в уходе и нетребовательность устройства. Да и надежность таких схем весьма высока, установленные на гаражные ворота или калитку, они хорошо справляются со своей задачей.

Управлять таким оборудованием очень просто, тем более удобным этот процесс становится при установке системы дистанционного открывания калитки. В таком случае вам не потребуется выходить на улицу, чтобы встретить гостей – обеспечить доступ для них на территорию двора можно, не выходя из дома.

Недостатком электромагнитных замков является зависимость их работы от электричества. В случае его отключения ваша калитка окажется открытой. Избежать такой ситуации поможет дублирующий запор.

Он устанавливается на калитку вместе с электромагнитным устройством и используется при отсутствии электричества.Кроме того, конструкция замка не содержит движущихся элементов.

Он состоит из пластины и электромагнита и отпирается специальным магнитным ключом. Управление работой замка возможно также с домофона или пульта ДУ.

Выбор замка для калитки

Следующий этап – выбор замка для калитки:

  1. Навесной (амбарный) – чаще устанавливается на входной двери, на даче.
  2. Реечные механизмы (засов, который двигается по фиксирующим петлям) – устанавливают изнутри дачного участка.
  3. Врезные – монтаж внутрь полотна.
  4. Накладные – монтаж механизма производится с помощью сварки и дрели.
  5. Электромеханические – кодовый механизм можно заказать в специализированном магазине. Такой замок состоит из затворного механизма и приборной панели. Чтобы открыть-закрыть калитку, потребуется ввести специальный код. Минус такого замка – обеспечение электрического питания. Можно укомплектовать садовую калитку аккумулятором. Но батарея может отключиться в любой момент.
  6. Электромагнитные – чаще устанавливаются на входные двери в многоэтажный дом. Чтобы установить такой механизм на калитку, потребуется профессиональная помощь.

Различные виды замков для калитки

Специалисты советуют монтировать на калитку врезной или накладной механизм. Такие замки предназначены для установки на металлический профиль. Накладной замок – это недорогой и простой в монтаже механизм. Для его установки потребуется:

  • произвести разметку механизма на калитке и отверстий входа на коробке;
  • сверление отверстий для крепежных элементов;
  • замок фиксируется шурупами к полотну, на этом этапе монтируются планки (при их наличии);
  • устанавливаем ручки и прочие дополнительные элементы запорного замка.

Установка калитки из профнастила с накладным замком завершена успешно. Монтаж врезного механизма производится при наличии внешнего и внутреннего полотна. При этом сваривается каркас из труб большого сечения. Это необходимо для установки механизма в полость трубы. В противном случае потребуется наварить на каркас металлический короб.

Защита замка калитки от воды

Монтаж врезного замка производится по той же схеме, что и накладного. Разница только в том, что корпус механизма закрывается внутренним полотном конструкции. Затем монтируют ручки и прочие аксессуары.
