Самодельная кухонная вытяжка своими руками

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

  • Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

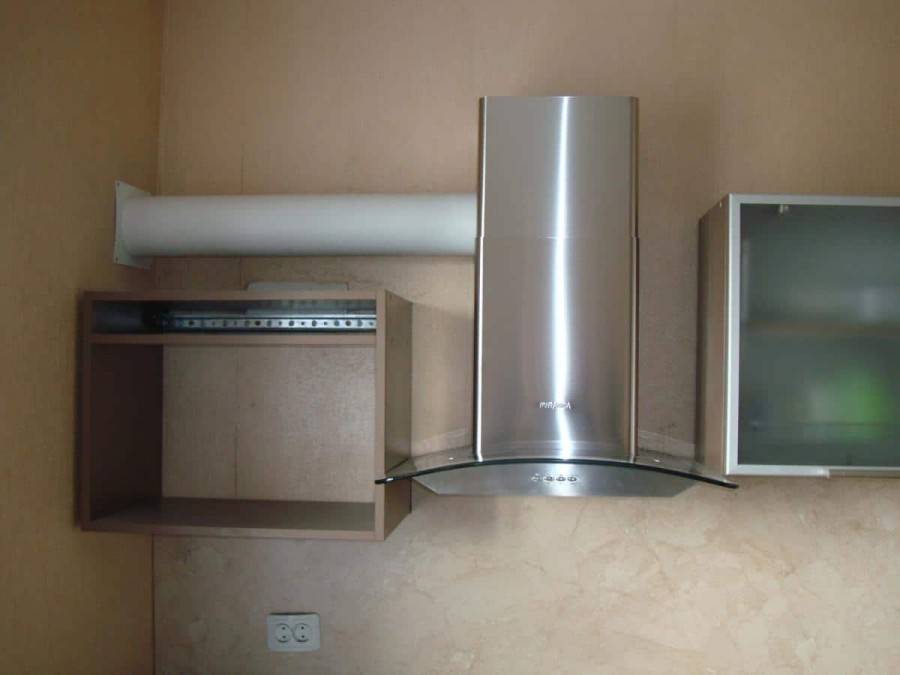

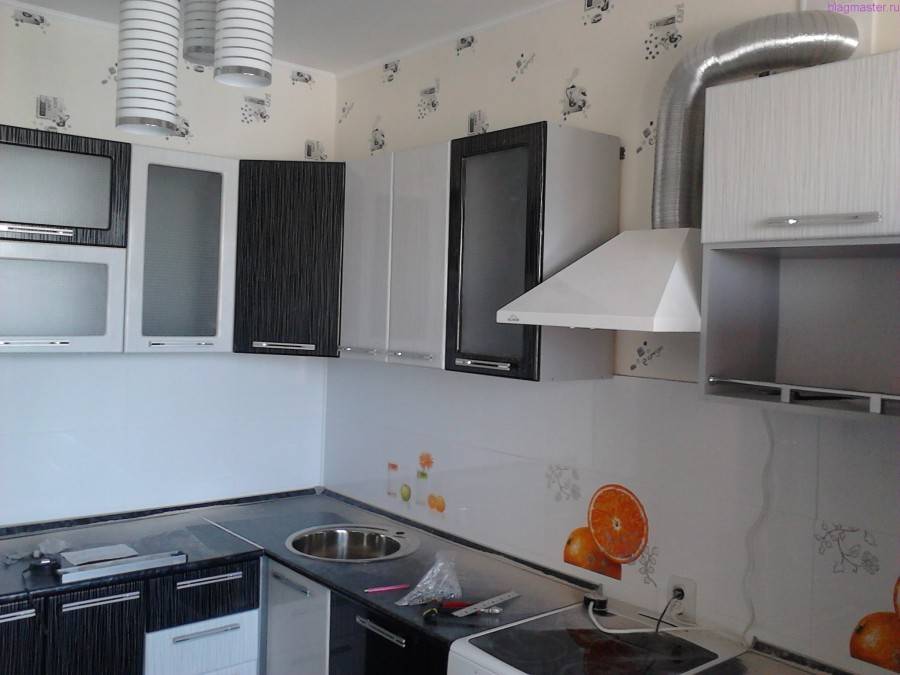

Подключение воздуховода

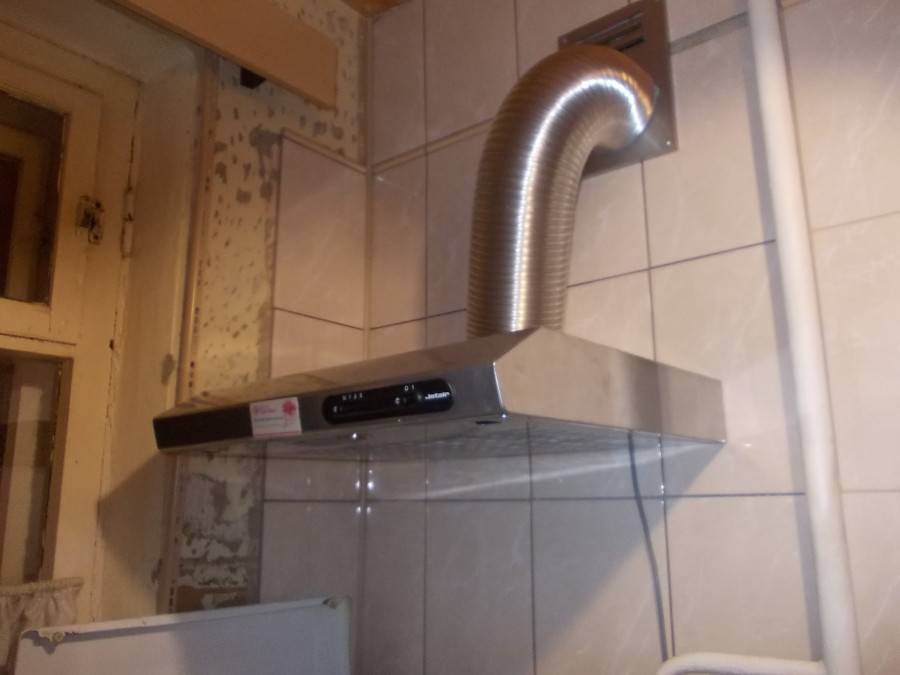

  • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.Крепление гофры к вентиляции
  • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Крепление на стену без шкафа

  • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Установка вытяжки на кухне – видео-инструкция:

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

На какие показатели обращать внимание при выборе вытяжки

Мы уже написали про то, что недобросовестные производители неверно указывают характеристики своей продукции. На самом деле – это огромная проблема, которая мешает нормально ориентироваться в технике при ее выборе. Как же быть в такой ситуации? Конечно, проверить мы сами ничего не можем, но есть один простой способ – найти отзывы потребителей в интернете о понравившемся товаре. Среди них есть и мастера, которые с удовольствие разбирают все по запчастям и делятся с остальными своими открытиями. Также мы посоветуем вам остерегаться откровенно дешевых вытяжек – они точно ничего тянуть не будут, а только создадут шум в вашей кухне.

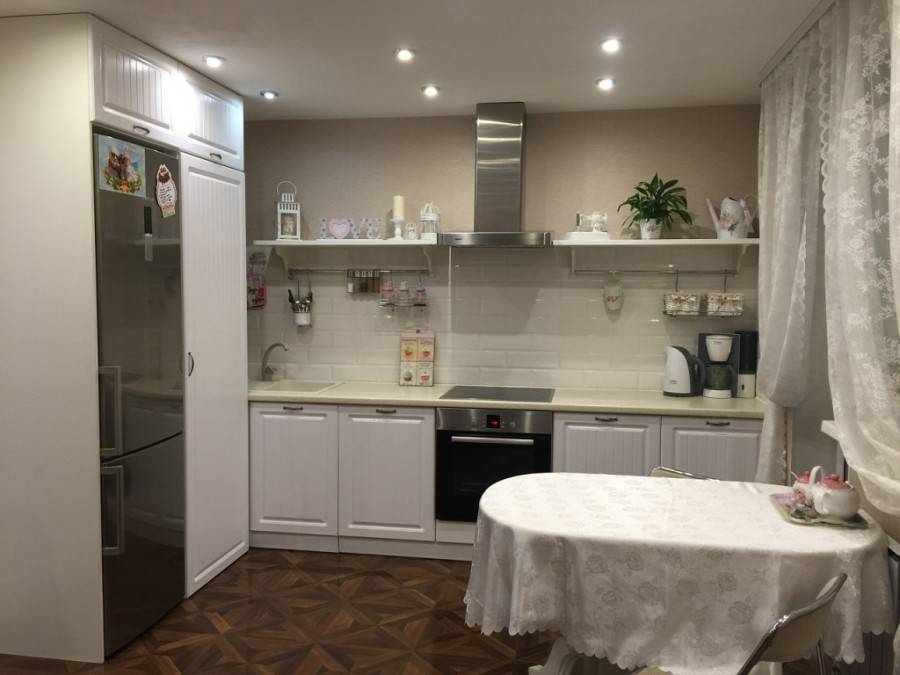

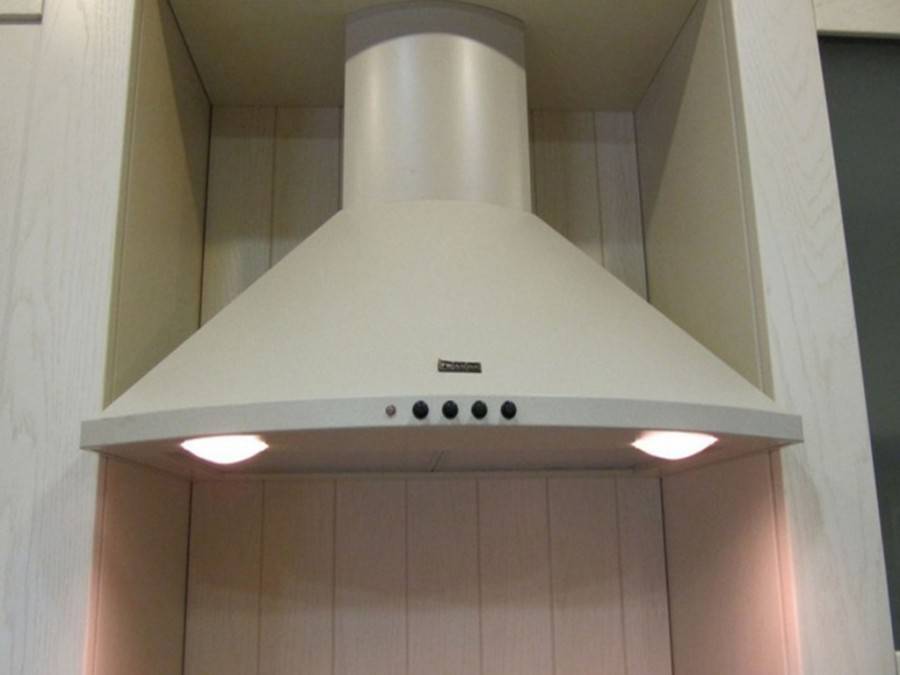

Вытяжка отлично вписалась в современный интерьер

Но давайте на минуту забудем о маркетологах, и поговорим про реальные рабочие параметры такого оборудования.

Начинаем с подбора мощности, которая на хорошем приборе будет составлять 200-300 Ватт. Большие значения уже характерны для дорогих и очень мощных установок, рассчитанных на большие помещения
Также обратите внимание, не учтено ли в показателе потребляемой мощности и осветительное оборудование – тоже небольшая хитрость производителей.
Далее смотрим на тип нагнетательного механизма. Если хотите более мощный вариант, то смотрим в сторону турбинных моделей, а если более тихий, то вам потребуется крыльчатка большого размера
При этом обязательно посмотрите, сколько в приборе стоит электромоторов – их может быть два и более. При одинаковых показателях мощности советует выбрать модель с одним более мощным двигателем, чем с двумя слабыми. Некоторые рассуждают так, мол, сломается один мотор, вытяжка сможет работать дальше. Да, сможет, но как она будет при этом тянуть? Правильно, слабее в два раза, и от того что она до сих пор шумит никакого толку не будет.

Еще один важный параметр – это уровень шума, который создает вытяжка. Измеряется он в децибелах. Этот показатель ни при каких раскладах не должен производить шум более 70 дБ, иначе в помещении можно будет слышать речь человека только с расстояния 1 м. Это недопустимо для бытового прибора. Учитывайте, что вытяжка может работать на нескольких скоростях

Указанный параметр соответствует максимальной мощности.
Также важно знать, на какой объем воздуха рассчитана модель вытяжки. Качественное оборудование будет пропускать через себя 0,5-1,2 куба за час

Опять же, тут все зависит от размера и мощности электродвигателя. Чем больше воздуха вытяжка может в себя втянуть, тем эффективнее она будет удалять из кухни посторонние запахи и продукты сгорания газа. Можете самостоятельно рассчитать этот параметр. Санитарные нормы требуют, чтобы система принудительной вентиляции могла за час пропустить через себя весь объем воздуха кухни увеличенный в 10 раз. Представим себе кухню размерами 4 на 5 м, с высотой потолков 3 м для удобства расчетов. Находим объем помещения: 4*5*3=60 м³. Умножаем на 10 и получаем производительность 600 м³/ч. Покупаем же мы модель с небольшим запасом.

Если с основными рабочими параметрами вы определились, то можно рассмотреть дополнительные функции. Например, автоматическая установка и переключение режимов – вытяжка самостоятельно может запускаться с заданным интервалом времени, чтобы в помещении не было застоя воздуха. Или система оповещения о проблемах с фильтрующими элементами – прибор сам понимает, что не может тянуть нужный объем воздуха. Датчик передвижения, который сам определяет, что вы подошли к плите, и включает подсветку, а может быть полностью автоматизированное устройство, самостоятельно производящее пуск и остановку двигателя на нужной скорости.
Ну и конечно, не забываем про подбор габарита прибора – вы должны быть точно уверены, что он встанет в ваш шкаф, иначе возникнут проблемы с возвратом оборудования или переделкой мебели. И того и другого можно избежать.

Вытяжки будут хорошо втягивать пары и запахи только в том случае, если их монтаж произведен правильно

Этап лакирования

Отвечая на вопрос о том, как сделать кухонную вытяжку, рассмотрим этап лакирования. С этой целью следует использовать такой лак, который может похвастаться своими пожаростойкими качествами. К нему предъявляются простые, но обязательные требования:

  • он должен выдерживать эксплуатационную температуру до двухсот градусов;
  • мог бы взаимодействовать с изделиями из древесины.

Доски должны быть надлежащим образом подготовлены, то есть высушены. С этой целью развешиваем материал над плитой. Сушить доски следует до того, как вы начнёте их распиловку. После можно укладывать грунт, необходимый для защиты от процессов гниения и различных вредителей.

Первый слой лака замешивается в пропорции один к четырём с растворителем. Данным раствором необходимо покрыть дерево после грунтовки. Выполняется это с целью последующего надёжного оседания лака, в противном случае нижний слой начнёт отслаиваться от нашего вытяжного устройства.

После того, как данная прослойка полностью высохнет, станет возможным осуществление работ по созданию купола. Стоит также отметить и то, что для ускорения процесса высыхания лака можно использовать специализированные средства.

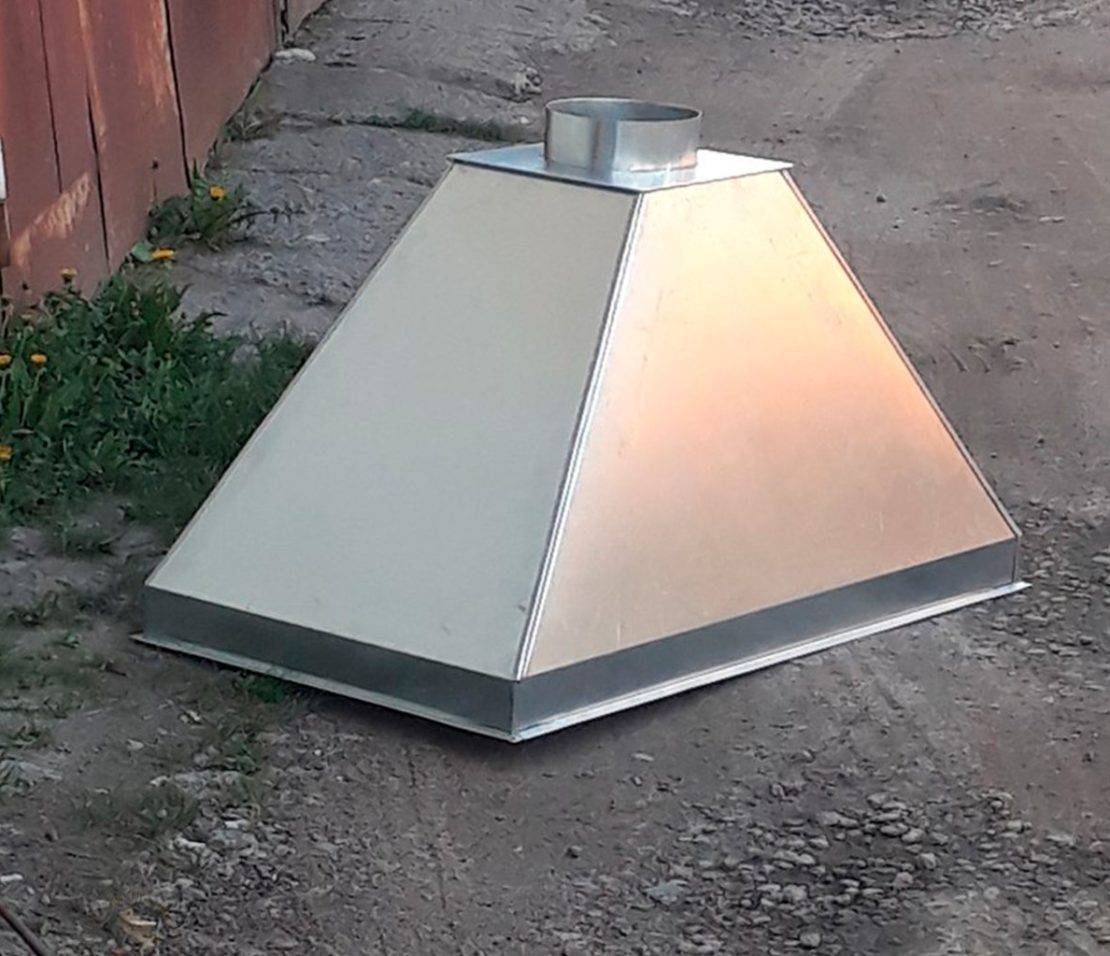

Создание купола вытяжки

Пошаговая инструкция изготовления и установки вытяжки

Процесс работы удобно разделить на следующие друг за другом 7 этапов:

Подготавливаем необходимое оборудование и материалы. Всего, что не хватает – докупаем в строительном магазине.

Наносим разметку. Нужны тщательные замеры, чтобы не испортить понапрасну внешний вид кухни. Помним, что обустраиваем не только вытяжку, а и воздухопровод. Возможно, придется соорудить из гипсокартона короб, чтобы его спрятать, чтобы помещение после всех погромов приобрело эстетический вид.

Используем оцинкованные металлоконструкции в виде трубы для изготовления каркаса воздухопровода. Закрепляем его анкерами.

Монтируем короб из гипсокартона или как-то иначе облагораживаем непрезентабельный вид оцинкованных труб.

После всех черновых работ формируем корпус нашего агрегата. Используем металлический профиль, из которого вырезаются все необходимые детали. Собираем купол вытяжки.

При помощи гофрированной трубы подсоединяем воздуховод к исправной вентиляционной системе. При необходимости, ставим электродвигатель с вентилятором. Для понижения шума, воздухоносную трубу звукоизолируем.

Производим окончательную отделку вытяжки, обшиваем ее корпус гипсокартоном или фанерой, шпаклюем.

Таким образом, получен ответ на вопрос – “Как своими руками можно сделать, установить неплохую вытяжку?”

При этом важно, чтобы вентиляция дома хорошо функционировала, у нее была хорошая тяга

Иначе придется использовать более дорогой вариант – размещать в корпусе самодельной вытяжки двигатель, что комфорта в плане шума, когда он будет работать, не прибавит. В любом случае, работающий агрегат порадует отсутствием лишних запахов, внесет определенную долю комфорта в повседневную жизнь.

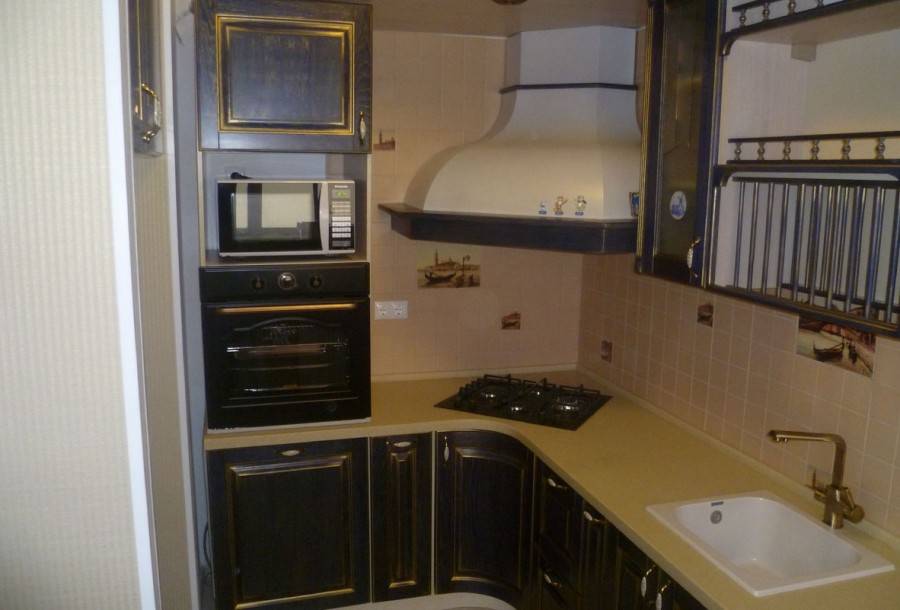

Как сделать вытяжку из гипсокартона своими руками на кухне в доме, квартире

При наличии общедомовой системы вентиляции кухонная вытяжка без вентилятора, изготовленная собственноручно, справится с испарениями и запахами как нельзя лучше.

Наиболее простой в изготовлении является кухонная вытяжка из гипсокартона. Для ее производства потребуются следующие материалы:

  • гипсокартон с повышенной влагостойкостью для создания короба;
  • металлический профиль и уголки;
  • гофра для монтажа воздуховода;
  • крепежные детали;
  • изолирующий материал;
  • материал для внешней отделки вытяжного короба: шпатлевка, краска.

Первым шагом на пути создания вытяжки на кухню из гипсокартона является определение ее размеров. Стоит помнить, что ширина вытяжного устройства должна соответствовать габаритам варочной поверхности. Высота установки воздухоочистителя над кухонной плитой составляет 65 см для газового устройства и 45 см – для электрического.

Чтобы правильно сделать вытяжку, начинать стоит с разметки помещения. Это поможет определиться, как будет размещен короб и воздуховод. Если вентиляционное окно расположено не над плитой, а в стороне от нее, гофрированную трубу лучше всего разместить в коробе из гипсокартона.

Организация хорошего воздуховода: как сделать отверстие и отвод для циркуляции воздуха

После окончания разметки можно приступать к изготовлению каркаса короба для вытяжки на кухню, предназначенного под организацию воздуховода. Осуществляется это в несколько этапов:

  1. На стену и потолок крепится стартовый металлический профиль, согласно выполненной разметке, при помощи анкеров с пластиковыми гильзами.
  2. К верхней составляющей крепятся несколько отрезков основного профиля, направленных вертикально вниз. Их нижний край фиксируется отрезком стартового профиля необходимой длины при помощи саморезов.
  3. Далее, на получившиеся подвесы устанавливается еще одна планка стартового профиля, к которой крепятся горизонтальные отрезки, соединяющие края каркаса. При помощи дополнительных перемычек усиливается жесткость конструкции.

Каркас для короба под воздуховод готов. Теперь можно обшить нижнюю его часть гипсокартоном. Далее, к вентиляционному каналу подсоединяется гофрированная труба.

Изготовление короба и трубы воздухоочистителя

После организации воздуховода можно приступать к изготовлению каркаса короба для вытяжки из гипсокартона. Форма воздухоочистителя может быть разнообразной, однако чаще всего собственноручно изготовленные приборы выполняются в купольной форме. Делается это следующим образом.

Из металлического профиля изготавливается короб. Его размеры должны быть такими, чтобы слегка превышать диаметр гофрированной трубы, используемой как воздуховод. Короб прикрепляется к потолку кухни.

Нижняя рама для вытяжного устройства изготавливается из стартового профиля и закрепляется на стене помещения. После этого из профиля вырезаются части каркаса, которые впоследствии соединяют нижнюю основу с коробом.

Боковые поверхности купола для вытяжки оснащаются дополнительными перемычками для увеличения жесткости конструкции.

Каркас короба под вытяжку на кухне из гипсокартона готов. Теперь следует вырезать отверстие в воздуховоде для вывода гофры. Заключительным этапом формирования самодельной вытяжки является обшивка сооруженных каркасов гипсокартоном.

Отделка воздухоочистителя

Подготовительные операции завершены, и можно приступать к отделочным работам.

После обшивки конструкции листами гипсокартона, углы укрепляются при помощи перфорированных уголков. После этого купол для вытяжки без вентилятора шпатлюется. На этом этапе скрываются гипсокартонные швы и крепежные элементы.

После подготовительных работ можно приступать к воплощению любых дизайнерских идей в процессе декоративной отделки вытяжки. Изделие покрывают краской, лаком, декорируют при помощи росписи либо декоративных камней.

2 Воздуховод для вытяжки, основные диаметры — цены

Для монтажа кухонной вентиляционной системы больше всего подойдут такие трубы, как пластиковые и гофрированные. Они являются главным элементом вытяжки на кухне. Пластиковые трубы для вытяжки изготавливают из полипропилена.

Они бывают двух видов:

  • Круглого сечения;
  • Прямоугольного сечения.

Диаметр воздуховода для вытяжки круглого сечения от 100 до 200 мм. Длина такого воздуховода от 0.35 метра и до 2.5 метра. Воздуховод прямоугольного сечения, выпускается разного размера. Диаметр бывает: 100, 125, 160, 200, 315, 400, 500 мм.

Гофрированные и пластиковые воздуховоды легкие в монтаже, функциональные и гибкие. Также они бесшумные, прочные и почти не создают сопротивления потока воздуха, так как у них гладкая поверхность. Цена пластикового воздуховода составит от 106 рублей и выше за 500 мм. По мере необходимости его можно обрезать до нужного вам размера. Стандартный диаметр воздуховода для вытяжки размером 1 метр, диаметр 100 мм.

Воздуховоды для кухонной вытяжки из гофры имеют ряд преимуществ. Легко монтируется, так как гофра может подвергаться любому изгибу. Легко режется и долговечна. Гофра не боится влаги, не ржавеет и не гниёт.

Подключение воздуховода к вытяжке, не составит трудности человеку, не обладающему специальными техническими знаниями. У трубы из гофры есть свои недостатки, она мягкая — при легком нажатии остаются вмятины. Сама система тяжело моется из-за гофрированных складок.

2.1 Этапы установки воздуховода к кухонной вытяжки

Правильное подключение воздуховода к вытяжке играет важную роль для работоспособности кухонной вытяжки на кухне. Устанавливать и подключать  воздуховоды для вытяжки на кухне сможет любой человек, который может не обладает специальными навыками по подключению и сборки вентиляционных труб.

Так выглядит вытяжка без воздуховода

Существует два способа подключение вентиляционной системы на кухне к воздуховоду:

  • Режим отвода воздуха, который заключается в подключение вытяжки через гофрированный и пластиковый воздуховод к вентиляционной шахте;
  • Режим рециркуляции. В этом режиме воздуховод не подключается к вентиляционной шахте.

Если вы решили установить воздуховод для кухонной вытяжки  своими руками на кухне, то вам лучше купить для нее гофрированный воздуховод. Рекомендуемый его диаметр 150 мм. Он удобный, легкий при монтаже и дешевый по сравнению с пластиковым воздуховодом.

Купить либо заказать такие трубы можно на предприятии, которое, специализируется на продаже и установке вентиляционной системы.

  1. При установке, гофрированный воздуховод нельзя сгибать более чем на 90 Градусов.
  2. Не рекомендуется сужать диаметр воздуховода – это приводит к увеличению шума.
  3. Проводить воздухоотвод над кухонной плитой не ниже 70 см.
  4. При установке воздуховода на кухне, рекомендуется избегать лишних изгибов воздуховода, так как это снижает производительность вытяжки.
  5. Нельзя подсоединять воздуховод к вытяжке меньшего диаметра. (Рекомендованный диаметр трубы для вашей вытяжки 150 мм).
  6. Подключение вытяжки на кухне рекомендуется производить через отдельную розетку.
  7. Если при монтаже, вы повредили гофрированный воздухоотвод, его следует заменить на новый.

Стильная вытяжка без воздуховода

Для монтажа пластиковых и гофрированных труб вам понадобятся затяжные хомуты, монтажная лента. Купить затяжные хомуты и монтажную ленту для пластиковых и гофрированных труб вы можете в строительном магазине.

Стоимость установки и подключения вентиляционной системы на кухне начинается от 1500 рублей. При монтаже вытяжки с трубой из гофры, от 600 рублей и выше.

Встроенная и подвесная вентиляционные системы

Типовая кухня имеет достаточно стандартный набор мебели, необходимый для хранения продуктов и посуды. Вытяжная вентиляционная система должна вписаться в интерьер, создаваемый этими предметами, не занимая при этом много места, которого во многих домах старой постройки обычно не хватает. Вентиляция кухонная может быть выполнена:

  • встроенной в навесной шкаф или стол;
  • подвесной.

Первые легко вписываются в любой интерьер и особенно хороши, когда кухня изготавливается под заказ. Существует множество дизайнерских проектов, позволяющих скрыть технические элементы конструкции внутри мебели, поэтому о наличии в ней мощной вытяжной вентиляции можно будет догадаться только после ее включения.

Подвесные изделия наиболее популярны и распространены. Они могут быть куплены отдельно и установлены уже в дополнение к имеющейся кухонной мебели, но могут быть и элементом набора, изготавливаемого на заказ под конкретный интерьер помещения. Такие конструкции монтируются над плитой и имеют разнообразный дизайн и технические особенности.

Обшивка каркасной конструкции

Обшить собранный зонт ГКЛ или ДВП несложно. Для этого измеряются параметры каждой плоскости, после чего их фигурные размеры обозначаются на подготовленных листах, а затем вырезаются. Потом каждый вырезанный элемент прикладывается к своему участку и крепится к каркасу саморезами. Самое сложное задание — закрепить заднюю стенку вытяжки.

Теперь проводится герметизация всех стыков с использованием влагостойкой шпаклёвки. Ею обрабатываются как внешние поверхности обшивки, так и места соединения частей конструкции по стыкам. Стыки необязательно заполнять силиконовым герметиком.

Поверхности доводятся до максимальной ровности. Для этого они обрабатываются в несколько слоёв шпаклёвочным раствором. Процесс выравнивания производится по следующей последовательности: слой грунтовки — слой шпаклёвки — слой грунтовки — слой шпаклёвки. Главное, чтобы каждый последующий слой успел хорошо просохнуть. После высыхания последнего слоя все поверхности шлифуются наждачной бумагой мелкой зернистости. Затем поверхности вновь грунтуются в последний раз. После окончательного высыхания производится покраска.

Монтаж вытяжки


Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию

Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева

Как исправить ситуацию и не допустить проблем с кухней?

Чтобы не страдать от таких проблем, как повышенная влажность, повышенный уровень углекислого газа, нехватка кислорода, распространение запахов по всей квартире, появление и распространение плесени, необходимо обеспечить всего два условия:

  • Приток свежего воздуха.
  • Отток отработанного воздуха.

Проверить общедомовую вентиляцию можно следующим образом:

  1. Листочек тонкой бумаги величиной с ладонь приложите к вентиляционной решетке. Если он будет держаться и не упадет, то вентиляция на кухне работает хорошо.
  2. Зажгите спичку и поднесите к решетке:
    • Если язычок пламени потянется в вентиляционный канал, значит — с притоком воздуха на кухне все в порядке.
  3. Если язычок пламени удерживается вертикально, то вентиляция не работает.
  4. А если пламя наклоняется внутрь помещения, то в системе вентиляции обратная тяга.

Если вы заметили, что вентиляция на кухне не работает, то:

  1. Снимите решетку и промойте ее мыльным раствором, чтобы удалить пыль и жир.
  2. Вставьте в вентиляционное отверстие щетку на длинной ручке и прочистите воздуховод (насколько достанете).

Если у вас появилось желание сделать вытяжку для кухни своими руками, то сначала ознакомьтесь с их разновидностями, так как подобные устройства имеют различное строение, принцип работы и свой способ монтажа.

https://youtube.com/watch?v=mCxOKSPqm6Q

Как сделать вытяжку своими руками?

Разобравшись, как работает вытяжка на кухне, можно изготовить прибор собственными руками. Проще всего сделать вытяжное устройство тем, у кого над плитой находится шкаф кухонного гарнитура. Тогда в него просто устанавливают электрический вентилятор, который подключают к гофрированной трубе. Воздуховод одним концом подсоединяют к вентиляционному каналу на кухне.

Поскольку шкафы над плитой есть не в каждом доме, лучше сделать самодельную вытяжку из гипсокартона или фанеры. Такой вариант станет настоящим украшением интерьера, будет хорошо справляться с возложенными на него функциями.

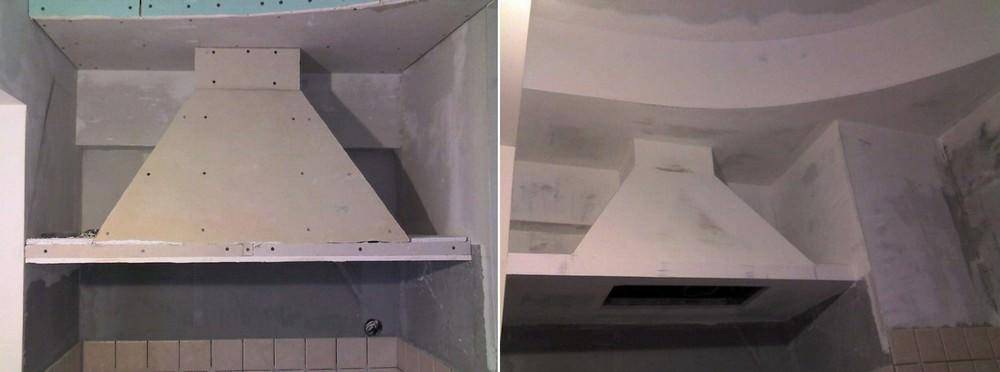

Вытяжка из гипсокартона

Для изготовления пассивной куполообразной вытяжки понадобится следующее:

  • влагостойкий гипсокартон;
  • оцинкованные металлические профили;
  • перфорированные уголки для оформления мест соединения;
  • крепежные приспособления;
  • гофрированный воздуховод;
  • шпатлевка;
  • краска;
  • изоляционный материал для гофротрубы;
  • перфоратор;
  • ножницы по металлу;
  • шуруповерт;
  • рулетка;
  • уровень;
  • шпатель;
  • кисть;
  • карандаш и линейка.

Последовательность изготовления кухонной вытяжки из ГКЛ:

  1. Сначала стену помещения размечают, отметив место установки вытяжки, участки прокладки короба воздуховода.
  2. Затем приступают к изготовлению каркаса. На стене закрепляют оцинкованные металлические профили. Их крепят на дюбели с саморезами или анкеры. На потолке по разметке закрепляют стартовый профиль.
  3. К стартовому элементу прикрепляют вертикальные стойки. Для фиксации используют саморезы по металлу. Внизу закрепляют поперечные планки для жесткости конструкции.
  4. Нижнюю раму вытяжки собирают из стартового профиля. Ее фиксируют на стене при помощи анкеров.
  5. Из несущей планки делают каркас вытяжки, закрепляют его на установленной раме. Для жесткости конструкции боковые стенки усиливают перемычками.
  6. После изготовления каркаса ставят гофрированный воздуховод, присоединив один его конец к вентиляционному каналу в стене.
  7. Каркас обшивают гипсокартоном. Все места соединения листов и установки саморезов шпаклюют. Внешние углы укрепляют перфорированными уголками, закрепленными на шпаклевке.
  8. Вытяжку красят в подходящий к интерьеру цвет.

В итоге получилась вытяжка пассивного типа. Чтобы изготовить ее активную разновидность, достаточно внутри корпуса к другому концу воздуховода присоединить электровентилятор. Его подключают к сети электропитания, поэтому на этапе сборки прокладывают кабель.

Вытяжка из фанеры

В этом варианте понадобятся почти те же материалы и инструменты, но за исключением ГКЛ и металлических профилей. Вместо них для сборки каркаса используют фанеру и деревянные рейки. Также пригодится ручная пила или электролобзик, дрель и саморезы по дереву. Всю конструкцию изготавливают на основе старой работающей вытяжки или нового недорогого агрегата.

Порядок изготовления вытяжки из фанеры:

Разновидности вытяжек

Для них важно электрическое питание, чтобы втягивать отработанный воздух, который скапливается, к примеру, над сковородой. Внутрь устройства будут попадать частицы жиры, запах и копоть от пищи, которая готовится

Сначала на себя будет брать удар жировой фильтр, а поле наступает очередь фильтра угольного типа. Дело в том, что именно он и вбирает в себя все примеси, а после выдает обратно уже очищенный воздух в помещение, и выпускает его через маленькие отверстия, которые есть в корпусе. Вариант техники для кухни, которую можно не подключать в вентиляционную систему, отличается большими запросами – для работы оборудования нужно периодически покупать специальные фильтры, обычно угольные.

Третий тип является комбинированной моделью. Она может функционировать и в режиме отведения воздуха, и в режиме очистки. Для первого случая обеспечения работоспособности вытяжки потребуется подключение к вентисистеме, а для второго варианта нужен будет монтаж очищающего фильтра. Выбирать требуемый вариант предстоит при использовании, при этом в зависимости от модели могут кардинально отличаться настройки.

К примеру, для вытяжки фирмы LЕХ с режимом очистки производители настоятельно рекомендуют сначала устанавливать угольные фильтры, а после использовать заглушки, которые идут в комплекте с вытяжным оборудованием, и перекрыть отверстие сбоку и сверху, которое будет предназначено для присоединения к вентиляционной системе. Заглушки дадут возможность предотвращать неконтролируемый выход воздуха изнутри агрегата – сначала он полностью фильтруется, а лишь после будет выходить наружу через отверстия, которые для этого предназначены. Кроме принципа действия устройства отличаются еще и по способу установки – могут быть встраиваемые и открытые. Отличаются они еще и формой, от которой зависит место размещения оборудования.

Кроме того, техника для кухни отличается по стоимости, которая зависит от того, насколько известен бренд, утонченность дизайнерской задумки, применение материалов во время производства и функциональности оборудования.  Покупатель может без проблем выбрать вытяжку в требуемой ценовой категории, потому что достойные варианты есть даже в недорогом сегменте. Правда, чем сложнее процессы доступны вытяжке, тем выше получится цена.

Изготовление вытяжки на кухне своими руками: вытяжка из гипсокартона

Одним из реальных вариантов изготовления кухонной вытяжки своими руками в своём доме является конструкция из гипсокартона. Для этого лучше всего использовать влагостойкий гипсокартон. Предварительно необходимо промерять все размеры — высоту размещения короба вытяжки по нижнему краю, расстояние до вентиляционного отверстия и до электрической розетки, трассу, по которой пройдёт воздуховод и т.д.

На основании этих измерений и руководствуясь собственными представлениями о внешнем виде системы можно составить её проект — в виде общего эскиза или чертежа. Если предполагается изготовление активного устройства, нужно будет подобрать электродвигатель. Более мощные модели обеспечивают хорошую производительность, но при этом ощутимо шумят. Для подсветки, если предполагается её установка, применяют светодиодные или галогенные лампы. Жировой фильтр лучше приобрести в готовом виде, они свободно продаются. Устройство может запитываться от обычного шнура питания с вилкой или от скрытой проводки — выбор варианта зависит от конкретных условий и личных предпочтений.

Глубина и ширина нижней части вытяжной системы для максимальной эффективности её работы должна примерно совпадать с размерами варочной поверхности. Далее придётся рассчитать размеры прочих отдельных элементов конструкции, после чего нужно подготовить список необходимых материалов и инструментов.

Пошаговая инструкция изготовления вытяжки из гипсокартона

Когда будут выполнены указанные выше предварительные работы, подготовлены все необходимые компоненты, а также инструменты, можно приступать к изготовлению вытяжной системы. Перечислим пошагово этапы изготовления и монтажа оборудования.

  1. Купол вытяжки рекомендуется собрать заранее, если позволяют конструктивные особенности системы. В противном случае придётся его собирать по ходу монтажа всей конструкции. В любом случае сначала собирается каркас купола, который обшивается подготовленными листами гипсокартона.
  2. Пред началом монтажа необходимо произвести разметку, обозначить места крепления крепёжных элементов и т.д.
  3. По разметке крепится профиль, который формирует каркас короба воздуховода, и каркас купола, если купол не собирается отдельно. Боковины купола чаще всего имеют вид трапеции.

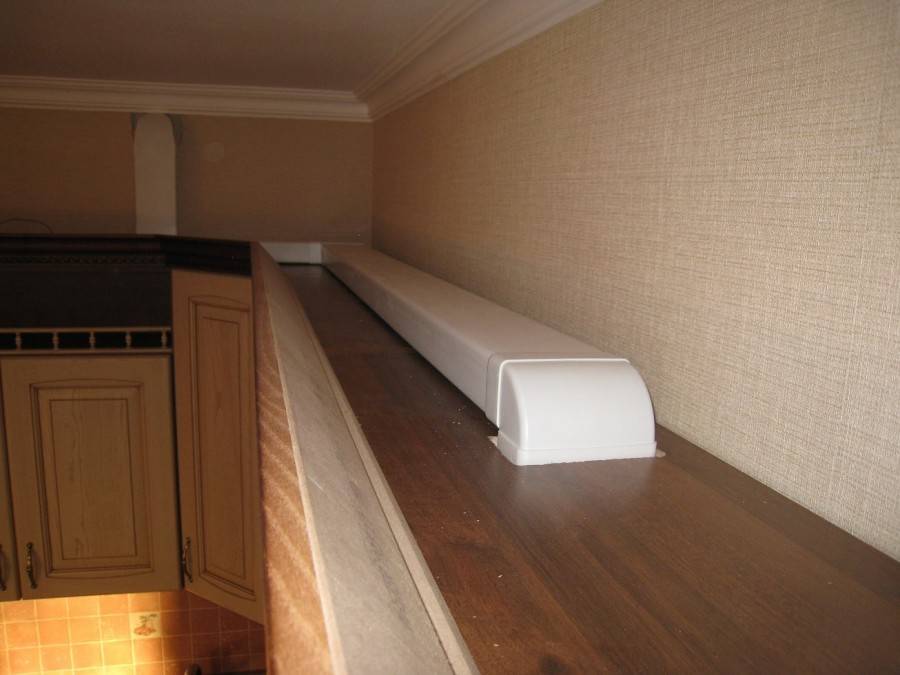

  4. Собирается или устанавливается собранный купол и воздуховод (пластиковая труба или труба из гофрированного алюминия). Воздуховод стыкуется с куполом и с вентиляционным отверстием. Всё сделанное проверяется на наличие тяги.
  5. Короб воздуховода обшивается гипсокартоном.
  6. Конструкция обрабатывается герметиком в местах сопряжения с вентиляцией, поверхности шпаклюются и окрашиваются.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
