Устройство теплого пола для бани — какой вариант лучше выбрать

Кабельный тёплый пол для ванной

Как мы уже говорили, систему «тёплый пол» можно уложить фактически в любом помещении квартиры, но для ванной он особенно необходим. Во время принятия душа зимой ступни человека перемещаются по холодному кафелю, что вызывает определённый дискомфорт и не только это, но и возможность поражения простудой. Керамическая плитка считается основным видом напольного покрытия для ванной. Этот материал всегда холодный, но его можно подогреть до определённой температуры.

Принцип работы

Кабельный тёплый пол начинает работать после включения терморегулятора на определённую температуру. После подключения системы к электросети начинается прогрев кабеля, который передаёт тепло стяжке и плитке. Расход электроэнергии зависит от выставленной температуры, но для быстрого прогрева поверхности регулятор нужно выставить ближе к максимальному положению, затем установить необходимые показатели. Выделяющееся тепло отобьется от подложки и начнёт прогревать стяжку, а затем кафель. Через некоторое время напольное покрытие станет тёплым и комфортным для перемещения.

Подготовка основания

Укладывать кабель можно и своими руками, но первым этапом подобных работ будет тщательное выравнивание основание. Дело в том, что обогревательные элементы необходимо укладывать на идеально ровную поверхность. Кроме этого базовый слой очищают от мусора и строительного инструмента, удаляют все присутствующие загрязнения.

Если базовая поверхность по каким-либо причинам оказалась неровной, то необходимо удалить все бугры перфоратором или другим инструментом. Ямы, трещины и сколы заполняют цементно-песчаным раствором, при необходимости проводится выравнивание основания с использованием стяжки. Если базовый слой состоит из деревянных досок или листов фанеры, все неровности тоже скрывают при помощи быстросохнущих смесей.

Выравнивание чернового пола предотвращает поломки отопительной системы во время эксплуатации. Проложенный кабель может упираться в бугры или впадать в ямы, что приведёт к перебоям подачи напряжения. Замечено, что подобные поломки устранить достаточно таки сложно.

После того, как базовый слой выровнен стяжкой, можно приступать к укладке подложки или утеплителя (обычно для этой цели используется пенофол). Этот материал играет огромную роль в конструкции тёплого пола, его поверхность отбивает тепловые лучи в нужную сторону, делая процесс обогрева более экономным. Пенофол выполняют в виде самоклеющийся прокладки с фольгированным покрытием до 14 микрометров толщиной. Подобное изделие отличается минимальным коэффициентом теплопроводности, который равняется 0,05 Втм*С.

Рассматриваемый материал поставляется в строительные магазины в рулонах, он укладывается на поверхности основания таким образом, чтоб фольга была направлена к верху (отбивает тепловые лучи). Места стыкования полотнищ проклеивают строительным скотчем. При работе с пенофенолом делают отступы от стен и углов помещений в пределах 5-10 сантиметров.

Укладка кабеля

После укладки подложки можно переходить к следующему этапу работ, монтажу кабеля. Этот элемент укладывается на монтажную ленту, которую предварительно закрепляют на базовой поверхности. Некоторые производители могут поставлять на рынок готовые конструкции, в которых нагревательные кабели уже установлены в каркас с определённым шагом. Такие изделия поставляются в строительные магазины в виде рулонов.

Монтажная сетка может поставляться и отдельно от кабеля. Подобный конструкционный элемент повышает прочность всей системы, даёт возможность укладывать проводники с определённым шагом в зигзагообразном направлении. В большинстве случаев расстояние между витками выбирается кратным 20-25 сантиметров.

Установка терморегулятора и подключение

Далее необходимо установить в системе «тёплый пол» терморегулятор и соединить все детали. Такой прибор как датчик температуры устанавливается в любом удобном месте за пределами ванной комнаты. Терморегулятор обычно монтируют на высоте 30 сантиметров от поверхности пола, он соединяется с нагревательными элементами при помощи провода, который устанавливают в гофрированную трубку.

Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.

Утепление водяного пола в бане

На пленку уложите утеплитель — пенопласт 25 плотности толщиной 50 мм, или полистирол, который плотнее и не деформируется. Можно также использовать стекловату, минеральную вату, пенобетон. В утеплителе сделайте отверстия для установки маяков, по которым контролируется заливка стяжки. Установите в отверстия маяки, выставьте их поверхность в одну плоскость, с наклоном к стоку воды.

К нижней части стен закрепите демпферную ленту из пенополиуретана для компенсации расширения стяжки при подаче горячей воды, чтобы в бетоне не образовались трещины. Лента должна находиться между чистовой стяжкой и стеной.

Проектирование водяного пола в бане

При определении длины труб воспользуйтесь такими рекомендациями:

• Максимальная площадь помещения, обогреваемая одним контуром — 20 кв. м. Если в бане задуманы теплые полы в моечной и комнате отдыха, контуров делают два, и каждый подсоединяют к коллекторному шкафу индивидуально.
• В каждом контуре — не больше 60 м труб.
• Расстояние между трубами после раскладки на полу — в среднем 30 см.
• На подсоединение к коллекторному шкафу требуется 2 м труб.

При расчете мощности котла принимайте во внимание много факторов, в том числе объем помещения и материал стен и др. Также учитывайте, что температура воды в трубах должна быть не более 55 градусов, хотя в котле она гораздо выше

Неверные расчеты мощности приведут к невозможности функционирования системы, лучше обратитесь в специализированные компании.

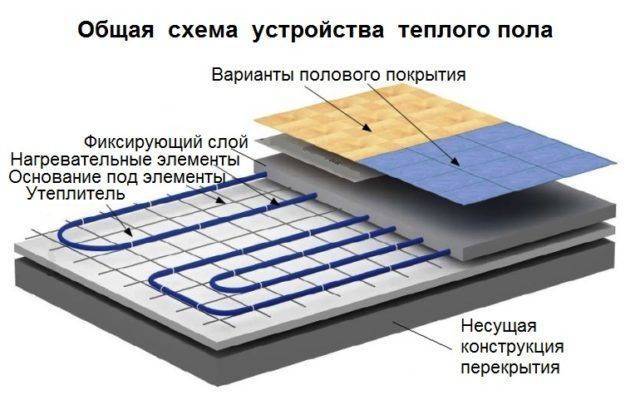

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.

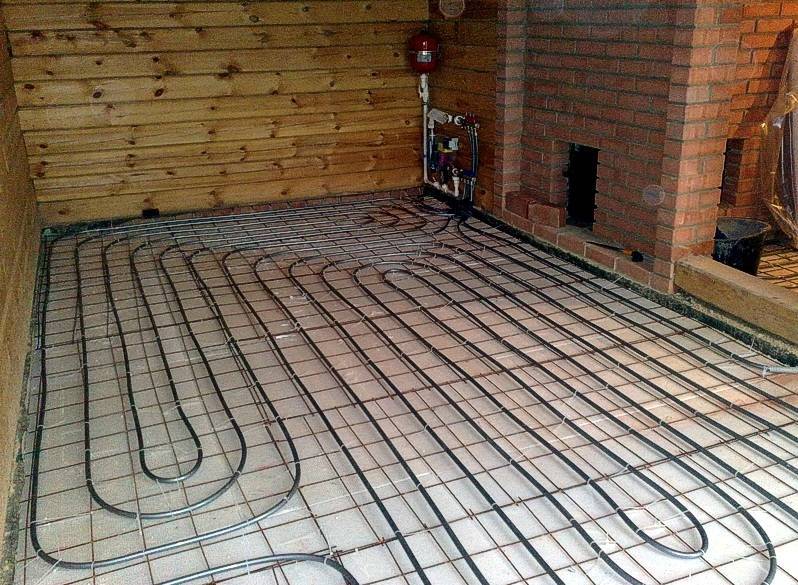

Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Кабельный тёплый пол для ванной

Как мы уже говорили, систему «тёплый пол» можно уложить фактически в любом помещении квартиры, но для ванной он особенно необходим. Во время принятия душа зимой ступни человека перемещаются по холодному кафелю, что вызывает определённый дискомфорт и не только это, но и возможность поражения простудой. Керамическая плитка считается основным видом напольного покрытия для ванной. Этот материал всегда холодный, но его можно подогреть до определённой температуры.

Принцип работы

Кабельный тёплый пол начинает работать после включения терморегулятора на определённую температуру. После подключения системы к электросети начинается прогрев кабеля, который передаёт тепло стяжке и плитке. Расход электроэнергии зависит от выставленной температуры, но для быстрого прогрева поверхности регулятор нужно выставить ближе к максимальному положению, затем установить необходимые показатели. Выделяющееся тепло отобьется от подложки и начнёт прогревать стяжку, а затем кафель. Через некоторое время напольное покрытие станет тёплым и комфортным для перемещения.

Подготовка основания

Укладывать кабель можно и своими руками, но первым этапом подобных работ будет тщательное выравнивание основание. Дело в том, что обогревательные элементы необходимо укладывать на идеально ровную поверхность. Кроме этого базовый слой очищают от мусора и строительного инструмента, удаляют все присутствующие загрязнения.

Если базовая поверхность по каким-либо причинам оказалась неровной, то необходимо удалить все бугры перфоратором или другим инструментом. Ямы, трещины и сколы заполняют цементно-песчаным раствором, при необходимости проводится выравнивание основания с использованием стяжки. Если базовый слой состоит из деревянных досок или листов фанеры, все неровности тоже скрывают при помощи быстросохнущих смесей.

Выравнивание чернового пола предотвращает поломки отопительной системы во время эксплуатации. Проложенный кабель может упираться в бугры или впадать в ямы, что приведёт к перебоям подачи напряжения. Замечено, что подобные поломки устранить достаточно таки сложно.

После того, как базовый слой выровнен стяжкой, можно приступать к укладке подложки или утеплителя (обычно для этой цели используется пенофол). Этот материал играет огромную роль в конструкции тёплого пола, его поверхность отбивает тепловые лучи в нужную сторону, делая процесс обогрева более экономным. Пенофол выполняют в виде самоклеющийся прокладки с фольгированным покрытием до 14 микрометров толщиной. Подобное изделие отличается минимальным коэффициентом теплопроводности, который равняется 0,05 Втм*С.

Рассматриваемый материал поставляется в строительные магазины в рулонах, он укладывается на поверхности основания таким образом, чтоб фольга была направлена к верху (отбивает тепловые лучи). Места стыкования полотнищ проклеивают строительным скотчем. При работе с пенофенолом делают отступы от стен и углов помещений в пределах 5-10 сантиметров.

Укладка кабеля

После укладки подложки можно переходить к следующему этапу работ, монтажу кабеля. Этот элемент укладывается на монтажную ленту, которую предварительно закрепляют на базовой поверхности. Некоторые производители могут поставлять на рынок готовые конструкции, в которых нагревательные кабели уже установлены в каркас с определённым шагом. Такие изделия поставляются в строительные магазины в виде рулонов.

Монтажная сетка может поставляться и отдельно от кабеля. Подобный конструкционный элемент повышает прочность всей системы, даёт возможность укладывать проводники с определённым шагом в зигзагообразном направлении. В большинстве случаев расстояние между витками выбирается кратным 20-25 сантиметров.

Установка терморегулятора и подключение

Далее необходимо установить в системе «тёплый пол» терморегулятор и соединить все детали. Такой прибор как датчик температуры устанавливается в любом удобном месте за пределами ванной комнаты. Терморегулятор обычно монтируют на высоте 30 сантиметров от поверхности пола, он соединяется с нагревательными элементами при помощи провода, который устанавливают в гофрированную трубку.

Согласно отзывам пользователей, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, поскольку электрический пол хорошо совместим с большинством видов напольных покрытий и в частности, под керамическую плитку, керамогранит, натуральный камень.

Минусы

1. Электрическую систему отличает высокая стоимость эксплуатации. Если использовать такую систему в качестве основы подогрева пола, то рано или поздно это выльется в копеечку. Для эффективной работы может потребоваться порядка 15 — 20 кВт.
2. Любой обогреватель представляет собой источник повышенной опасности для окружающий людей. Всегда существует опасность поражения электрическим током. То есть, для обеспечения безопасности людей, которые пользуются баней потребуется установка УЗО.
3. Нельзя не учитывать и того, что нагревательный кабель генерирует электромагнитное поле, которое может отрицательно сказываться на здоровье человека.
4. При монтаже такой нагревательной системы расстояние от пола до потолка может уменьшится на 100 мм.
5. Перед принятием решения об использовании электрического теплого пола потребуется рассчитать максимальную потребляемую мощность. Вполне возможно придется заменить проводку от дома до бани на более мощную.

Монтаж

Любые работы должны проводится по составленному заранее плану. Сформировать план монтажа и обеспечить предельную безопасность в состоянии выполнить только квалифицированный электрик, который будет выполнять все работы в соответствии с требованиями ПУЭ (Правила Устройства Электроустановок). Кроме этого необходимо тщательно соблюдать последовательность операций. О последовательности поговорим ниже.

Шаг 1

Ни кто не будет спорить с тем, что любые работы, в том числе и строительные должны начинаться составления плана действий. Он поможет определить сумму затрат на выполняемые работы и определить со временем его исполнения. После того, как закуплены все необходимые инструменты и материалы можно приступать к монтажу теплого пола.

Шаг 2

Первым делом потребуется подготовить основание. То есть, необходимо его зачистить от мусора, пыли, посторонних предметов и пр.

Шаг 4

Обеспечение гидроизоляции основания выполняют с использованием битума или специальной мастики. Эти вещества наносят на основание, затем, на поверхность обработанную битумом укладывают полосы рубероида. Они должны быть уложены с нахлестом. При этом ширина нахлеста не должна быть меньше чем 100 мм. Поверх уложенного рубероида наносят битум. Для повышения качества гидроизоляции его можно обработать строительным феном.

Шаг 5

Для обеспечения нормальной теплоотдачи и минимизации потерь тепловой энергии требуется сформировать подложку. Для этого применяют фольгированный вспененный материал. Наличие фольгированного слоя снижает тепловые потери. Даже если будут укладываться маты со встроенным кабелем или пленочный пол обустройство подложки необходимо.

Шаг 6

Монтаж кабеля осуществляют на основании заранее составленной схемы. После окончания работ, схему необходимо сохранить. Кстати, на схеме надо нанести размеры. Это может потребоваться в том случае если в будущем будут устанавливаться щиты, изготовленные из дерева. Перед непосредственной укладки кабеля необходимо установить терморегулятор и обеспечить заземление, которое должно соответствовать требованиям Правил Устройства Электроустановок.

Для устранения опасности поражения электрическим током в системе должно быть установлено УЗО.

Шаг 7

Формирование стяжки. Толщина цементной стяжки составляет 40 — 50 мм. При использовании самовыравнивающихся смесей толщина может составлять 30 мм.

Шаг 8

Исторически сложилось так, что банях укладывают деревянное напольное покрытие или кафельную плитку. Последнее покрытие устойчиво переносит перепады температуры и механическое воздействие.

Кстати, если в качестве нагревательного прибора будет использоваться мат с уложенными в нем нагревательным элементом, сооружать подложку нет необходимости. Финишное покрытие может быть уложено непосредственно на поверхность мата.

Работа по монтажу теплого электрического пола сопровождается некоторыми тонкостями, например, при устройстве гидроизоляции требуется обратить внимание на стыки стены и основания. Перед формированием стяжки, требуется по периметру основания уложит компенсирующую (демпферную) ленту

Она предназначена для минимизации температурных деформаций стяжки.

При сооружении теплого пола в строящейся бане, само собой, будут уложены и новые провода, и автоматика. Но если монтаж осуществляется в уже эксплуатируемом строении, то надо подумать и полной замене проводки и автоматики.

Монтаж пленочных полов выполняют примерно по той же схеме. единственное отличие это будет сооружена стяжка меньшей толщины и не предвидится проблем с укладкой кабеля.

Вообще при монтаже теплого электрического пола требуется руководствоваться требованиями, изложенными в инструкции по эксплуатации и ПУЭ.

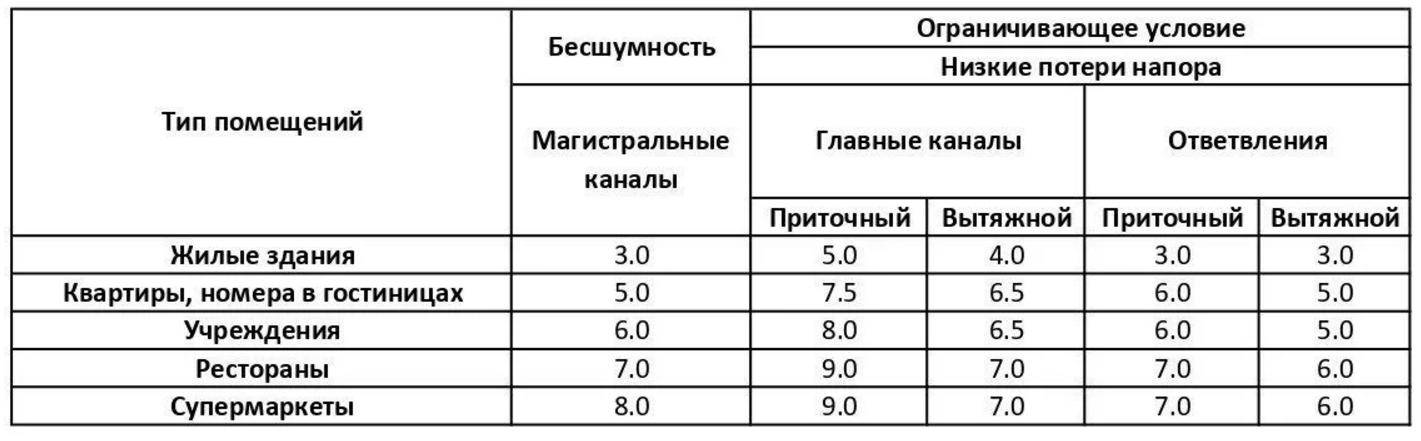

Рекомендуемая скорость воздуха в вентиляционных воздуховодах

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.

Рекомендуемая скорость воздуха для различных систем вентиляции:

• для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
• для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
• для систем дымоудаления и специфических систем вентиляции — менее 10 м/с..

Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!

Источник

Технические характеристики

Согласно физическим свойствам, тёплые воздушные массы поднимаются вверх, и даже в парной, где жарко, полы бывают холодные. Но такой диссонанс между теплом сверху и холодом снизу, делает банные процедуры некомфортными.

Современные технологии позволяют улучшить микроклимат в бане путём установки полов с подогревом разных типов под напольное покрытие:

кабельные — представляют собой греющий кабель, уложенный под финишное покрытие, работающего от электрического тока;

инфракрасные — плёнка с инфракрасными пластинами внутри, которые нагреваются при подаче энергии, самое простое сооружение в плане самостоятельного монтажа;

водяные — трубопровод размещённый под полом в бане, теплоносителем выступает нагретая вода.

Однако банное помещение имеет повышенную влажность, поэтому многие владельцы построек не рискуют самостоятельно устанавливать электрические тёплые полы.

В связи с этим, более популярным считается водяной тёплый пол. Ведь баня оборудована печью, и сделать обогрев теплоносителя возможно от неё, поэтому данная комбинация является ещё и экономически выгодной.

Достоинства и недостатки теплого пола

Водная и электрическая система обогрева имеет как свои достоинства, так и недостатки, характерные каждой из них. Они зависят от сложности монтажа, ценовой политики и т. д.

Достоинства теплого пола на водной основе:

• безопасность (так как отсутствуют видимые элементы системы обогрева);
• быстрый нагрев не только пола, но и помещения в целом;
• экономичность;
• доступная стоимость.

Недостатки:

• многоэтапный монтаж, требующий больших трудовых и временных затрат;
• возможность протечки трубопровода, что может привести к необходимости полного демонтажа напольного покрытия;
• требует установки еще одного источники обогрева (так как сам по себе он может оказаться малоэффективным).

Важно! Электрический теплый пол – оптимальный вариант для бани.

Преимущества электрической системы обогрева:

• практичность;
• длительный срок службы (до 20 лет);
• устойчивость к влаге;
• высокий уровень безопасности;

Монтаж теплого водяного пола

простота монтажа;
тепло, выделяемое в процессе работы системы обогрева, имеет экологически чистое происхождение;
экономичность (что немаловажно на сегодняшний день).

Среди недостатков также можно выделить несколько пунктов:

• электрический теплый пол можно стелить только на участках помещения, где нет мебели или других предметов интерьера;
• при неправильном использовании возможны большие затраты на оплату коммунальных платежей (газ и электричество);
• высокая цена.

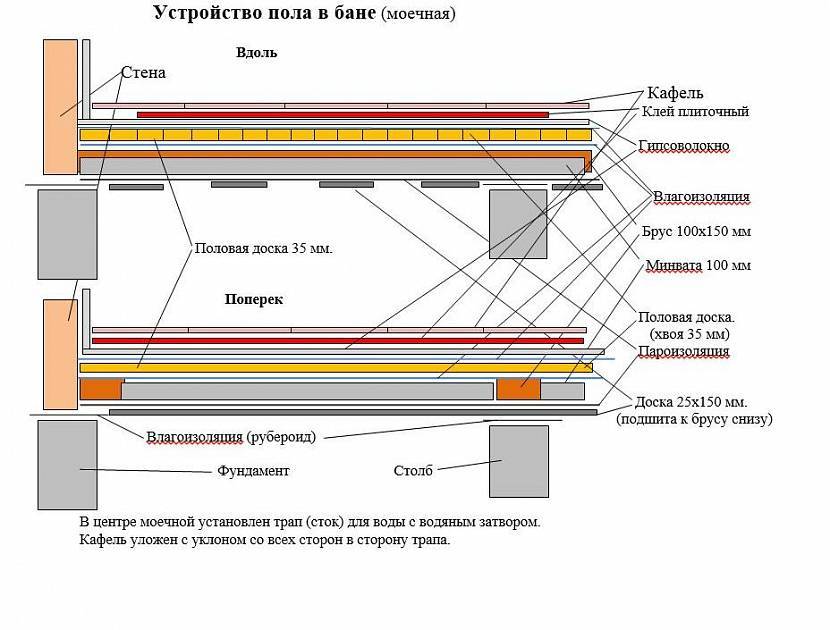

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

• основа – листы OSB, поверх которых прибиты лаги;
• гидроизоляционно-ветрозащитная мембрана;
• утеплитель между лагами;
• второй слой OSB;
• пенополистирольные маты;
• пароизоляционная мембрана;
• армированная стяжка;
• сетка и кабель;
• чистовая стяжка;
• плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Рекомендации по заливке стяжки

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

1. Уложить отражающий фольгированный слой.
2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Подготовительные работы

Как и любая стройка, начало было сделано с фундамента. Сначала сняли небольшой слой почвы и сделали гравийную подсыпку. Фундамент планировался и был сделан монолитный (плитный). По периметру выложили бетонные пасынки, по углам сделали армированную обвязку, внутри отсыпали песком. Песок хорошо разровняли, утрамбовали и на него выложили плиты пенополистирола, стыки между ними запенили монтажной пеной.

Пенополистирол пришлось ещё выложить вертикально по внутреннему периметру фундамента, чтобы отбить мостик холода со стороны стен.  Предварительно была сделана система канализации (слив воды), чтобы потом не повредить пластиковые трубы пола. После этого расстелили рулонный фольгированный утеплитель — экофол, который специально предназначен для тёплых полов. Стыки проклеили фольгированным скотчем.

Подготовка схемы отопительного контура

Начало установки тёплого водяного пола начинается с подготовки чертежа. Ничего сложного в самостоятельном плане нет, для визуального отображения схемы пригодится обыкновенный лист офисной бумаги. На чертеже отображают следующие параметры:

1. Общая площадь комнаты, в которой планируется монтаж водяного теплого пола своими руками.
2. Предполагаемое расположение предметов мебели, оконных проемов и дверей.
3. Схема укладки отопительных труб. На сегодня известно две схемы: «змейка» и «улитка». Какой вариант лучше выбрать, решать самому владельцу.

Существует также ряд требований, по которым производится укладка водяного тёплого пола под плитку:

1. Протяженность одного контура не должна превышать 1,2 метра для оптимального нагрева помещения.
2. Магистрали имеют приблизительно одинаковый размер.
3. Традиционно один шаг составляет 15 см.

Варианты выбора

Кабель для обогрева теплого пола

Существует 2 разновидности конструкций для обустройства бань — водяные и электрические. Каждая из них имеет свои особенности, достоинства и недостатки.

Водяной пол собирают из специальных пластиковых труб, обладающих прочностью, гибкостью и низким коэффициентом теплового расширения. Линия укладывается в форме змейки или спирали. Схема выбирается исходя из площади комнаты. Фиксация проводится между закрепленными на основании штырями или в уже готовых пенопластовых плитах с проделанными в них каналах. Если система не подключена к общему отоплению, для циркуляции жидкости используется насос, а для регулировки напора — коллектор и винтовой кран. Если контур замкнут на отдельный котел, его можно заполнить антифризом, чтобы использовать в любое время года.

Электрический греющий мат

Электрические приборы подразделяются на следующие категории.

1. Греющий кабель. Представляет собой провод в теплопроводной пластиковой изоляции. Толщина изделия составляет 6-12 мм, радиус максимального изгиба — 5-10 см в зависимости от диаметра. После закрепления и проверки работоспособности конструкция заливается цементным раствором. Различные модели имеют мощность в пределах 10-30 Вт/п.м. Качество обогрева определяется расстоянием между витками змейки.

2. Греющий мат. Более эффективное во всех отношениях устройство. Тонкие нагревательные элементы жестко закреплены на пластиковой сетке. Маты нет необходимости заливать стяжкой. Полосы шириной 50-100 см можно резать, чтобы точно подгонять под нужный размер комнаты. Практикуется их закрытие клеем толщиной 2-3 мм при укладке плитки. Мат простой в укладке, с этим процессом может справиться даже начинающий.

3. Инфракрасные пленки. Принцип действия устройства заключается в том, что под воздействием тока медные нити, отделанные карбоном, создают излучение, греющее предметы, через которые проходит. Так даже над деревянным настилом рука будет чувствовать ощутимое тепло. Пленка имеет доступную стоимость и практичное устройство. Элементы в пленке расположены параллельно, благодаря чему при выходе одного направления из строя нагрев не прекращается. Поскольку материал неустойчив к влаге и легко рвется, его используют в сухих помещениях под легкой стяжкой или деревянным покрытием.

Как правило, чтобы сделать теплый пол в бане, используется несколько видов нагревательных приборов.

Можно ли в бане и ванной стелить кабельный пол

Если посмотреть в технические характеристики любого греющего кабеля, можно заметить, что систему отопления данного типа лучше всего использовать в небольших помещениях, с высотой потолков до 2,5 м. А такие условия характерны для большинства помещений, используемых под парилку. При этом электрический теплый пол для ванной или бани, как уже отмечалось, является не более опасным, чем обычная проводка.

Чтобы сделать электрические теплые полы в бане, необходимо соблюдать типичные правила, действующие и для другого электрооборудования, устанавливаемого во влажных помещениях:

1. Электрический контур должен быть заземлен.
2. Обязательно устанавливаются автоматы, и подключается УЗО (устройство защитного отключения).
3. Провод должен иметь внутреннее и внешнее защитное покрытие. Лучше всего использовать кабель, специально предназначенный для помещений с повышенной влажностью.
4. Под душевой кабиной лучше всего не прокладывать провод, чтобы исключить перегрев кабеля.

Установка электрического теплого пола в ванной или бане имеет несколько существенных преимуществ перед укладкой гидропола.

1. Быстрый монтаж.
2. Меньшая толщина стяжки.
3. Меньшая стоимость.
4. Отсутствие опасности размерзания труб в зимнее время по причине промерзания фундамента и непостоянного отопления помещения.

Если укладка электрического теплого пола осуществляется в ванной многоквартирного дома, тогда по сравнению с гидрополом становится очевидным еще одно преимущество электропола. Для подключения кабеля нет необходимости в получении разрешений и согласований.

Существует необходимость укладки подогрева пола в парилке. Такое решение позволяет обеспечить отсутствие неотапливаемых зон, а также предотвратить циркуляцию холодного воздуха в нижней части помещения.
