Отличительные особенности системы
Если принято решение вместо котла пользоваться печью, над топочным участком следует установить теплообменник. Для этого прекрасно подойдет бак из металла либо трубные регистры. От теплообменной точки водяное отопление прокладывается в помещения, где оно необходимо.
Теплые полы в бане от печи – дело несложное, но имеет некоторые особенные отличия. Для того, чтобы холодная вода по трубам могла возвращаться в тепловой обменник, потребуется установка циркуляционного насоса. Без него обходятся в тех случаях, если печка располагается несколько ниже уровня полов. Но в таком случае трубы должны быть в диаметре несколько больше, чем обычно – не менее двадцати четырех миллиметров. Но и тогда циркуляция воды будет оставлять желать лучшего, система будет работать с низкой эффективностью.
Основная проблема системы подогрева полов от кирпичной печки заключается в том, что нет возможности регулировать температурный режим, как это возможно с котлом. Чтобы нашим ногам было тепло и приятно, температура пола должна быть в пределах сорока градусов тепла. А вода в бане подогревается иной раз до кипения. Это означает, что кроме насоса в сеть придется вмонтировать смесительную точку.
Так как вмонтировать в печку тепловой обменник большого размера нет возможности, рядом устанавливается аккумуляторная емкость. С помощью стальных трубок ее соединяют с теплообменным баком. Чтобы избежать потерь тепловой энергии через пол, поверхность его основания покрывают теплоизоляционными материалами. Они прекрасно отражают энергию и помогают поднять температуру в банном помещении.
Если рассматривать фото систем подогрева полов, то можно не увидеть еще одно отличие – устройство теплых полов в бане подразумевает наличие уклона системы в сторону стока. По нему, в случае надобности, вода свободно попадет в дренажную сеть.
Монтаж системы подогрева полов
Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.
Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.
Фиброволокно для армирования стяжки
Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.
Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.
Гидроизоляция пола в бане
Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.
Укладка теплоизоляции
Шаг 4. Укладывается металлизированная подложка.
Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.
Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.
Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.
Уложен контур из пластиковых труб
Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.
Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.
Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.
Цены на бетономешалки электрические
бетономешалка электрическая
Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.
Инструкция по применению пластифицирующей добавки
Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.
Заливка бетонного раствора
После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.
Тёплый пол в бане
Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.
В чем преимущества теплых полов и так ли они нужны в бане?
Вопрос о том, необходима ли такая система обогрева помещению, где и без того температура будет высокая, кажется лишним. Прежде чем интересоваться, как правильно сделать теплый пол в бане, необходимо понять, какие преимущества он дает:
- Продляет срок эксплуатации. Так как парилка – место повышенной влажности, риск того, что деревянные поверхности под её воздействием начнут прогнивать или заработают грибок, велик. Сухой и жаркий поток воздуха от пола решает проблему сырости, осуществляя регулярную просушку помещения.
- Отсутствие сквозняков. Как и любое строение, баня может продуваться ветром. Для того, чтобы воздух не гулял по помещению и не провоцировал простуду у посетителей парилки, особенно полезным будет инфракрасный теплый пол в бане.
- Дополнительный комфорт. Ступать ногами на плитку или дерево приятной человеческому телу температуры – это то, чего часто не хватает в банях. Особенно, когда речь идет о вынесенных за стены дома отдельных строениях.
- Поддержание бани в хорошем состоянии.
Все вышеперечисленное обязательно должно быть принято во внимание, однако, необходимо указать и на особенности такой системы обогрева:
- Стоимость. Даже самые бюджетные решения потребуют значительных затрат.
- Особенности монтажа. Каждый вид полов с обогревом имеет свои, характерные требования и моменты. Если проигнорировать их, то существует риск недееспособности всей системы.
- Ремонт. Замена или починка любого отрезка системы сопряжена со сложностями. Так, в подавляющем большинстве случаев, необходимость ремонта означает обязательное снятие верхнего напольного покрытия и стяжки.
Не пропустите: Подогрев обратки Кроме того, некоторые типы могут потребовать проведения коммуникаций, а также значительно повысят стоимость коммунальных услуг.
Перспективы и казусы водяного пола
Водяной теплый пол, устанавливаемый в бане, отличается такими преимуществами:
- Выделяют 2 способа укладки водяных труб теплого пола: бифилярный («улитка» или «спираль») и меандровый («зигзаг» или «змейка»).
Возможность устройства экономичной отопительной системы, так как расход электроэнергии необходим только для питания датчиков и регулирующей автоматики. Теплоноситель, то есть горячую воду, можно подавать от печи самой бани.
Отопительные приборы системы не видны, то есть располагаются они под поверхностью пола
Система не занимает много места, ее толщина не такая большая.
При минимальных затратах можно обогреть большую площадь, при этом установка датчиков и прочей автоматики позволяет регулировать температуру, устанавливать ее на необходимом уровне.
Прогрев пола бани получается равномерным, но здесь важно правильно выбрать схему расположения труб. Сегодня можно использовать такие схемы, как спираль, змейка и прочие, отличающиеся по своим характеристикам.
https://www.youtube.com/watch?v=sS8DsCzDPRc
Но устройство теплого пола имеет не только плюсы, но и минусы, среди которых придется отметить такие:
- При установке следует не только рассчитать правильную мощность системы, но и установить специальный насос, который обеспечит циркуляцию теплоносителя по трубам.
- Монтаж водяного теплого пола отличается некоторыми сложностями, часто рекомендуется для установки обращаться к специалистам.
- При протечках найти дефектное место довольно сложно, что требует использования дорогостоящих, более надежных труб. Но если все же течь образовалась, то необходимо полностью снимать поверхность пола. Если он бетонный, то потребуются дополнительные большие затраты и много времени.
- Температуру нагрева регулировать можно, но достичь точных значений сложно, так как температура теплоносителя в начале трубы и на ее конце различается.
Этап монтажа водяного теплого пола
Установка водяного теплого пола включает:
- Подготовка поверхности базового пола (укладка слоя гидроизоляции, специальной теплоизоляции).
- Монтаж металлопластиковых труб по выбранной заранее схеме. Между собой трубы соединяются при помощи паяльника и фитингов, к поверхности пола фиксируются специальными скобами.
- Выполняется устройство системы температурных датчиков, монтируется управляющая система, насос для обеспечения циркуляции.
- Система подключается к источнику подачи теплоносителя, проверяется на герметичность.
- Далее бетонный пол с установкой заливается еще одним слоем цементного раствора, который будет сохнуть до 4-х недель. После этого можно продолжать отделочные работы в помещениях.
Казалось бы, теплый пол для бани не столь необходим, так как требуемая температура обеспечивается при помощи печи-каменки. Но на деле именно такая отопительная система позволяет гарантировать наличие комфортной атмосферы в помещении, его равномерный прогрев. Для установки отопительной системы могут использоваться различные схемы, но самыми популярными остаются системы теплого пола, электрическая и водяная.
Устройство водяного пола
Теплоизоляция позволит предотвратить теплопотери через нижние перекрытия
Тёплый пол в бане состоит из таких конструктивных слоёв:
- гидроизоляционный слой нужен, чтобы во время работы системы обогрева в полу не собирался конденсат;
- теплоизоляция позволит предотвратить теплопотери через нижние перекрытия;
- армирующая сетка, защищающая слой изоляционного материала;
- отражающий слой из фольгированного материала позволит отражать тепловую энергию в помещение;
- система трубопровода, уложенная спиралью (это позволит прогревать поверхность равномерно);
- выравнивающая стяжка с небольшим уклоном в направлении сточного отверстия;
- лицевое финишное покрытие.
Подготовительные работы
Пример укладки керамзита для утепления пола на грунте
Прежде чем начать делать тёплый пол в бане, нужно подготовить основание и правильно организовать слив. Для этого делаем следующее:
- Грунт под моечным помещением между стенками фундамента вынимаем. Поверхность утрамбовываем. При этом в стену фундамента необходимо предварительно заложить канализационную трубу для стока воды. Через неё вода будет попадать в септик, сточную яму или другое канализационное приспособление.
- Далее нужно сделать засыпку из песка и щебня высотой 15 см и утрамбовать её.
- Затем делается утепление керамзитом. Высота слоя – 150-200 мм в зависимости от климатических условий региона. При этом не забываем делать уклон в сторону водостока.
Монтаж отопительной системы
Для водяного отопления можно использовать медные или металлопластиковые трубы
После подготовки основания пола в бане можно приступать к укладке трубопровода отопления:
- Сначала укладывается гидроизоляция из двух слоёв рубероида. Стыки проклеиваются мастикой. Направление укладки полос в слоях – взаимно перпендикулярное.
- Теперь на пол настилается теплоизоляционный материал. На этом этапе также не стоит забывать про небольшой уклон пола в сторону слива.
- Для защиты изоляционного слоя настилается армирующая сетка.
- Поверх сетки укладываются трубы отопительной системы пола.
- После подключения труб и проверки исправности работы системы можно заливать стяжку.
- Перед заливкой стяжки по периметру помещения монтируется демпферная лента для предотвращения температурных деформаций пола. Для стяжки можно использовать обычный цементно-песчаный раствор, армированный фиброволокном, или готовые сухие смеси.
- Стяжка заливается и разравнивается по маякам. При этом пол должен иметь небольшой уклон в направлении сливного отверстия.
- После полного застывания стяжки можно приступать к укладке напольного покрытия.
Как видите, обогрев пола от печи несложно устроить в бане. Такой метод позволит вам сэкономить на покупке котла, расходах на электроэнергию. В итоге в банном помещении будет благоприятный микроклимат и комфортный пол.
https://youtube.com/watch?v=Waxg6VSKkXQ
Устройство электрического пола из инфракрасных матов
Самым оптимальным решением для самостоятельного устройства системы обогрева пола в моечном помещении русской бани является укладка инфракрасных матов. Такая схема обогрева полов позволяет добиться высокой герметичности конструкции и отличается электробезопасностью. К тому же щадящий режим работы позволяет использовать такие полы в конструкциях с деревянными элементами. Высота всей конструкции обогрева пола составит всего пару сантиметров. Обычно укладка системы и монтаж напольного покрытия занимают всего 5 дней.
После стандартной подготовки основания на полу раскатывается рулонная термоплёнка
Система инфракрасного электрического отопления пола в бане укладывается в следующей последовательности:
- После стандартной подготовки основания на полу раскатывается рулонная термоплёнка. Для надёжности она фиксируется к основанию клейкой лентой.
- Далее поверх инфракрасных матов отопления наносится клеящий раствор для укладки напольного покрытия. При этом нужно стараться, чтобы нагревательная плёнка была полностью покрытия слоем раствора.
- Затем на раствор укладывается напольное покрытие – керамическая плитка, керамогранит, клинкерная плитка.
- Системой отопления пола можно начинать пользоваться сразу после полного затвердевания клеящего раствора для укладки облицовочного напольного материала. Обычно срок твердения клея указывается на упаковке.
Преимущества и недостатки
Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.
Основные достоинства системы «тёплый пол»:
- выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
- стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
- наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
- экологически чистое отопительное устройство — нет электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
- возможность обогрева домов больших площадей;
- отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.
Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.
Главные минусы тёплых полов в бане от печи:
- производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
- производить ремонтные работы самому, также не просто;
- «пирог» водяной конструкции значительно понижает уровень потолков;
- возникает необходимость в переоборудовании печи;
- потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
- сложный процесс регулировки температурного режима;
- нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
- при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.
Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.
Особенности монтажа
Требование к монтажу кабеля: укладка должна быть равномерной, без растяжений и больших перегибов. Расстояние до нагревательных приборов – десять сантиметров и больше, до стен – не меньше пяти.
После укладки и тестирования поверх кабеля или матов кладут арматурную сетку и заливают цементную стяжку. Стяжка должна полностью схватиться (около месяца), только потом можно начинать укладку покрытия.
Инфракрасную пленку кладут на отражающую фольгированную подложку (изолон и др.), крепят к основанию скотчем. Поверх термопленки обязательно нужна гидроизоляция.
Все стыки гидроизоляции следует тщательно проклеить для полной герметичности. Плитку можно класть поверх защитного слоя на плиточный клей.
Сливную воронку сточной трубы необходимо тщательно гидроизолировать.
Рассмотрим подробнее, как сделать электрический теплый пол в бане своими руками по грунту (на ленточном фундаменте):
- Снять почвенный слой около 20 сантиметров, добраться до глины.
- Насыпать песчаную подушку, утрамбовать.
- Уложить сливную трубу с водяным затвором и заглушкой.
- Уложить гидроизоляцию (толстый полиэтилен, рубероид или специальную мембрану). Класть этот слой нужно с заходом на стены, проклеивать швы.
- Уложить утеплитель – пенопласт не меньше десяти сантиметров или экструдированный пенополистирол 5 сантиметров. Не минеральную вату, т.к. она гигроскопична. Плиты следует класть плотно, чтобы не образовывались мостики холода.
- Уложить сверху утеплителя армирующую сетку.
- Залить черновую стяжку не меньше 5 сантиметров, выровнять по маячкам.
Рекомендации по заливке стяжки
Песок из реки или прямо с улицы использовать не следует. Должен быть промытый материал нормальной влажности.
Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.
Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).
Окончательно выровнять поверхность можно самовыравнивающейся смесью.
Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.
- Уложить отражающий фольгированный слой.
- Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
- Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
- Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
- Уложить напольную плитку.
Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.
Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.
Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.
Особенности изготовления
Так как баня является помещением, рабочая среда которого это повышенная температура и влажность, то материалы должны спокойно выдерживать воздействие воды и быть стойкими к гниению. Такое покрытие будет самым правильным выбором, особенно если вы собираетесь монтировать теплый пол.
Зачастую для таких целей применяются разнообразные виды кафеля, керамогранита, а в некоторых случаях даже природный камень. Все эти материалы отлично передают полученное тепло и совсем не подвержены влиянию воды. Укладка производится строго на плиточный клей с гидроизоляционными свойствами, такими как церезит.
Многие хотят, чтобы их пол был изготовлен из натурального дерева, которое конечно тактильно приятнее камня, но требует, куда больших усилий для монтажа и последующей эксплуатации. Нюанс такого покрытия состоит в том, что древесина впитывает влагу, расширяется под действием воды, а в местах соединений способствует образованию плесени. Поэтому профессионалы рекомендуют использовать только хвойные породы деревьев, ведь в их теле сосредоточено огромное количество масел, которые повышают стойкость к воде и не дают древесине прогнить.
Но, если вы ищете самый оптимальный вариант, то рекомендую остановить свой выбор на обычной напольной плитке. Несмотря на то, что материал недорогой, по эффективности он превосходит древесину в разы. Дерево не может полноценно передавать тепловую энергию напольному покрытию, ведь само является утепляющим материалом.
Также, можете остановить свой выбор на натуральном камне. Отлично смотрится на полу и передает атмосферу теплоты и натуральности. Ну, а в плане тепловых свойств, не хуже чем плитка, передает тепло от труб обогрева в полном размере. Единственным минусом такого покрытия является трудность уборки. Но, все будет зависеть от того, какой камень вы выберете.

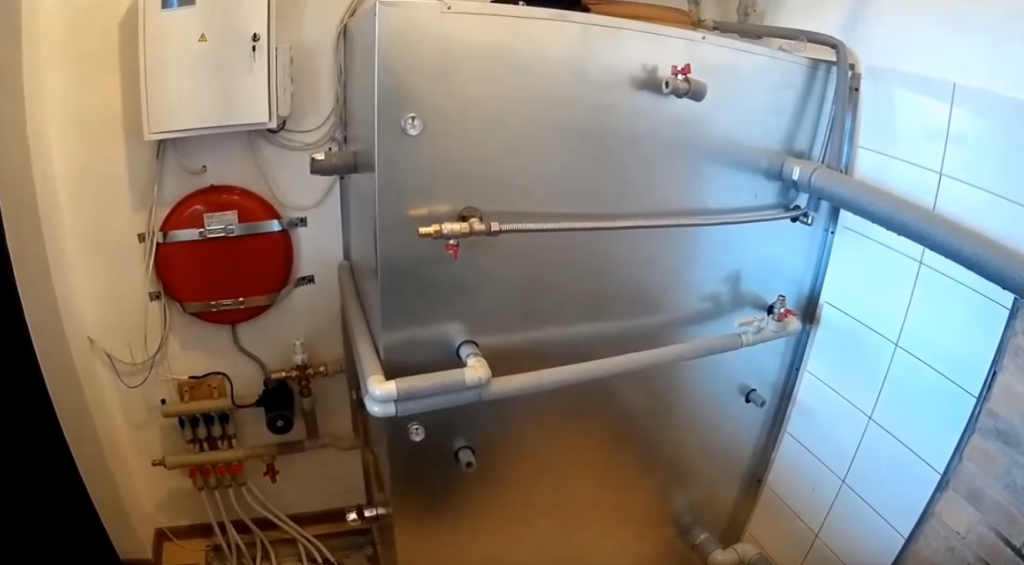

Теплый пол в бане от буферной емкости
Удобный, но трудоемкий вариант теплых полов в бане – использование буферной емкости. Этот метод применяется при наличии нескольких контуров отопления. Условия – есть место для установки буферной емкости. Ее вместимость – 500-1000 л. Преимущество системы – возможность использования теплой воды для душа.
Условия:
- площадь теплых полов – от 40 м²;
- мощность дровяной печи – от 15 кВт;
- возможность регулирования температуры теплоносителя – смесительный узел;
- система быстрого добавления воды в трубы.
Площадь помещения с буферной емкостью – от 15 м². Это нужно для комфортного обслуживания и ремонта элементов отопления.
Схема
Для быстрого нагрева воды в дровяную печь монтируют теплообменник. Это может быть самодельная конструкция решетчатого или емкостного типа. Она должна располагаться в топке, в зоне наибольшей температуры. Входной и выходной патрубки должны быть металлическими, установлена запорная арматура, термометр и манометр.
Расположение элементов теплого пола, начиная от трубы подачи.
- Подключение к буферной емкости.
- В емкости располагается теплообменник для косвенного нагрева воды.
- От бака идет труба подачи в смесительный узел.
- Смесительный узел состоит из трехходового клапана и циркуляционного насоса.
- От коллектора идет разводка контуров отопления – от 1 до 6 шт.
- Возврат остывшего теплоносителя в накопительный бак.
Для автоматизации работы к трехходовому клапану можно подключить термометр. При достижении максимальной температуры произойдет его включение, горячая вода станет смешиваться с остывшей из обратной трубы.
Для слива теплоносителя перед коллектором монтируют кран. Для добавления воды в систему ставится запорная арматура на трубу подачи. Обязателен монтаж систем безопасности – расширительного бака, спускного клапана и воздухоотводчика.
Особенности проектирования
Подобную схему теплого пола в бане можно сделать самостоятельно. Главная задача – организация подогрева воды. Для этого используется бак косвенного нагрева. Теплообменник должен иметь максимальную площадь контакта с водой – спиралевидный или в виде плоского бака. Корпус емкости составной — между внешней и внутренней частью утеплитель.
Советы для самостоятельной установки теплого пола в бане:
- трубы из сшитого полиэтилена;
- коллектор можно сделать самому или использовать заводскую модель;
- мощность циркуляционного насоса зависит от объема теплоносителя;
- для лучшей теплоизоляции трубы укладываются на специальную подложку;
- перед формированием цементной стяжки устанавливают стальную сетку;

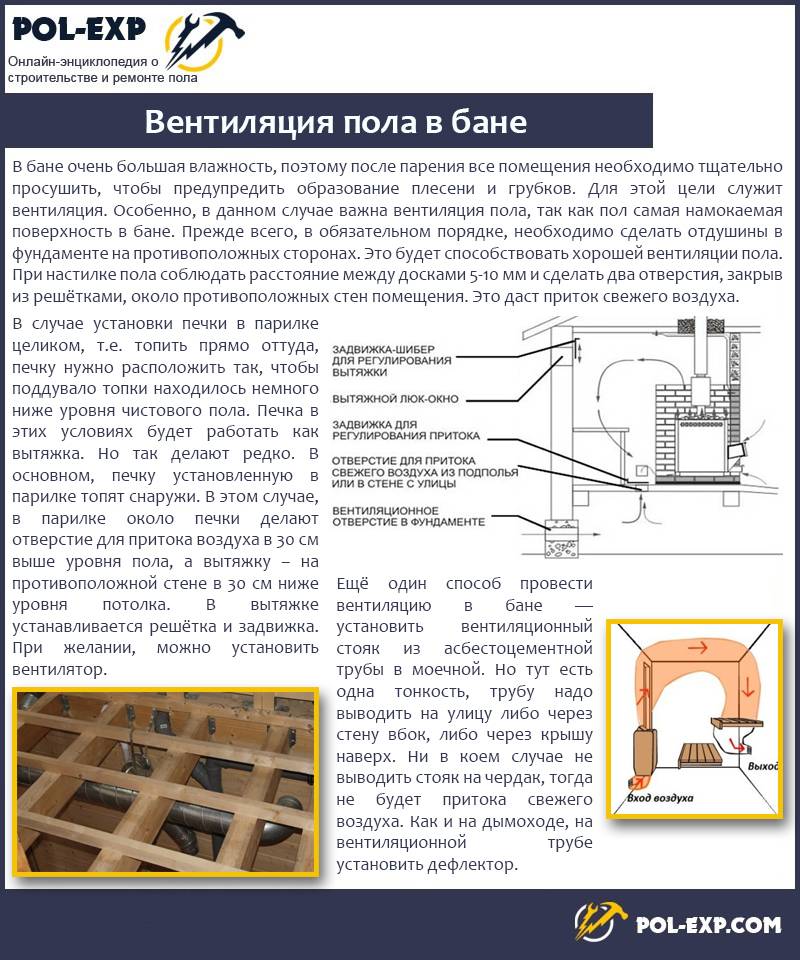

- если пол деревянный из досок, между трубопроводами и декоративным покрытием должно быть вентиляционное пространство.
Температура воды в контурах отопления не должна превышать +70°С. Иначе будет перегрев труб и поверхности пола. Поэтому важна настройка смесительного узла для регулировки температуры воды. Желательно автоматизировать этот процесс.
Особенности системы
За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.
Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев помещения.
Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.
Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.
Система подогрева предусматривает использование теплоносителя с температурой не выше +400С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.
Схема установки
Элементы системы «теплый пол»
Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.
Таблица. Основные комплектующие для «теплого пола»
| Иллюстрация | Описание |
|---|---|
| Контур для теплого пола | В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором. |
| Смесительный узел | Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах. |
| Теплообменник | Это емкость, расположенная над топкой, в которой происходит нагрев жидкости. |
| Циркуляционный насос | Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора. |
| Система водоотведения | При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа. |
контур для теплого пола
Смесительный узел
Циркуляционный насос
Монтаж в стяжку
Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.
Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.
Таблица. Пошаговая инструкция монтажа теплого пола
Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм
Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление
Запускать систему следует после полного высыхания стяжки.
Выбор теплого пола для сауны: выводы
Так, если она достаточно ровная и сама парилка сделана основательно, то можно смело применять водяной пол. Несмотря на то, что сама стяжка займет около 10 сантиметров, а введение в эксплуатацию возможно только спустя месяц, этот тип является наиболее самоокупаемым по сравнению с другими.
Кабельный электрический пол подойдет в тех случаях, когда нет возможности провести водопровод и повышенное потребление электроэнергии не смущает владельца. К сожалению, за счет использования довольно толстой стяжки, введение в эксплуатацию возможно только через 28 дней.
Инфракрасные полы представляют собой бюджетную альтернативу всем вышеперечисленным типам. Монтаж теплого пола в сауне займет не более одного дня, после чего его можно смело использовать. Единственным недостатком такого вида является то, что он не слишком долговечен.
При выборе рекомендуется принимать во внимание:
- финансовые возможности;
- условия эксплуатации;
- существующие ограничения;
- желаемый срок безаварийной службы.
Все это поможет подобрать оптимальный в данной конкретной ситуации вид системы обогрева.
