Как установить розетку на кафельную плитку: чем сделать отверстие

Подготовительные работы

Перед тем, как просверлить дырку в плиточном материале, следует подготовиться к работе. Круг под электророзетку на поверхности стены необходимо сделать до начала установки кафельного покрытия.

Следует быть готовым к тому, что в процессе вырезания круга кафель может расколоться. Сложность работы с данным материалом объясняется тем, что он отличается твердостью, но при этом легко повреждается. Если плитка покрыта глазурью, то это создает дополнительные трудности, так как рабочий инструмент сложно зафиксировать на поверхности гладкого и скользкого материала, и сверло дрели может соскальзывать с отметки, по которой нужно вырезать круг.

Поэтому мастеру необходимо иметь запас кафеля в размере порядка 10-15% от общего количества. Также следует помнить, что разметка и сверление отверстия в плитке выполняются с внешней стороны материала. Если сделать это с внутренней стороны, то разрез будет выглядеть недостаточно аккуратно.

Ручная работа

Если требуется выполнить небольшой вырез с краю, а лобзика в наличии нет, найдется альтернативный способ. Понадобится стеклорез и щипцы либо плоскогубцы. В чем суть процесса:

1. Обозначьте на кафеле контуры будущего отверстия.
2. Для размягчения материала замочите его ненадолго в теплой воде.
3. Возьмите стеклорез и, не отрывая ролик от поверхности, проведите линию согласно обозначенной разметке. Для создания борозды оказывайте достаточное давление, но не повредите кафель, особенно если речь идет о глянцевой глазурованной плитке.
4. Простучите вдоль линии среза, чтобы борозда сделалась глубже.
5. С помощью щипцов отламывайте небольшими кусочками, пока не удалите все лишнее и не останется ровный контур.
6. При наличии небольших зазубрин отшлифуйте края наждачной бумагой мелкой зернистости.

Как изготовить большое отверстие для розетки или трубы

Когда меняется смеситель, ставится электрическая розетка или подводится новая труба, возникает необходимость сделать аккуратное большое отверстие соответствующего диаметра. Теперь рассмотрим каким сверлом сверлить керамическую плитку.

Вариантов имеется два:

• Коронка из твердого сплава.
• Круговое сверло типа балеринки.

Что лучше: коронка или балеринка

1. Существуют специальные режущие коронки с алмазным напылением Стоит она достаточно дорого, и не всегда есть смысл ее приобретать.  Во время работы данным инструментом не забывайте смачивать его водой. Обороты дрели не делайте высокими – коронки боятся перегрева.

Разновидности коронок с алмазным напылением.

2. Впрочем, для разовых работ можно применять и более дешевый вариант. Это коронка, имеющая зубья из победита. Ее минусом является то, что после 20 отверстий коронку смело можно выбрасывать – ее ресурс будет исчерпан. Диаметры коронок бывают до 15 сантиметров, чего хватает даже для отверстия под канализационную трубу. Но работать коронкой с зубцами нужно крайне аккуратно, не делая резких движений, при этом края отверстия все равно будут выщербленными и неровными.

Коронка с победитовыми зубьями для сверления по бетону.

3. Балеринка – это сверло в виде копья или цилиндра, у которого на хвостовой части закреплен кронштейн. В нем, в свою очередь, находится еще одно сверло копьевидного типа. Двигая его по кронштейну, можно варьировать диаметр получаемого отверстия. Лучше, если среднее центровочное сверло будет не цилиндрическим – это неудачный вариант, а шестигранным. Стоит балеринка недорого, не более 300 рублей, поэтому ее вполне может купить каждый домашний мастер.

А вот так выглядит та самая балеринка

Сверлим плитку по всем правилам

Перед сверлением плитка размечается и на место сверления при необходимости наклеивается кусочек бумажного скотча или пластыря. Кроме этого, чтобы легче было начать, можно вырезать трафарет из ДВП или фанеры, затем прижав его плотно к плитке начинать сверление. Если просверлить требуется плитку которая еще не наклеена на стену, то ее нужно  положить на ровную поверхность.

Сверлить начинаем на маленьких оборотах не сильно нажимая на оснастку. Саму коронку нужно стараться держать параллельно плитке, чтобы когда сверло утопится в плитке она ровно начала вгрызаться в плитку по всей окружности. Резкие движения из стороны в сторону не допустимы.

Начало сверления коронкой и алмазным напылением.

Если предстоит работать алмазной коронкой, то можно быстро сделать отверстие, работая на высоких оборотах. Только нагревания при этом, увы, не избежать. А оно чревато прижогом (сгоранием) алмазных зерен на напылении, что ухудшает качество инструмента. Поэтому, если хотите работать быстро – обязательно поставьте рядом с собой воду для смачивания инструмента. Или можно сверлить всухую, но на низких оборотах.

Впрочем, если коронка и не имеет алмазного покрытия, лучше использовать «мокрый» способ сверления. Особенно это касается плитки, покрытой стеклянной глазурью. Да и для обычного кафеля такой вариант предпочтительнее – и сверло при этом служит дольше, и пыль не образуется. Кроме того, при увлажнении инструмента водой отверстие можно сделать гораздо быстрее.

После того как немного засверлились смачиваем водой.

Продолжаем сверлить, периодически смачивая поверхность плитки водой.

После того как отверстие готово у вас останется вот такая шайба.

Если же предстоит работать балеринкой, сначала выставим на ней нужный диаметр. Расстояние между центральным и боковым сверлами устанавливаем в два раза меньше, чем нужный диаметр отверстия. Затем в намеченном месте сверлим на невысоких оборотах. Плитку держим крепко, чтобы летящие осколки продуктов сверления, никого не поранили

Защитные очки – необходимая предосторожность. Дрель держите ровно, не наклоняйте ее

Не помешает штатив для ее закрепления.

Как видите, особой сложности сверление керамической плитки не представляет

Главное – не торопиться, работать аккуратно и осторожно, используя специальный инструмент. И воду припасите для смачивания

Способы реза отверстий в плитке

Перед тем как сделать отверстие в плитке под розетку, важно уяснить, что метод подбирается в зависимости от наличия специального инструмента и определенных навыков. Принципы работы по каждому виду оборудования довольно просты

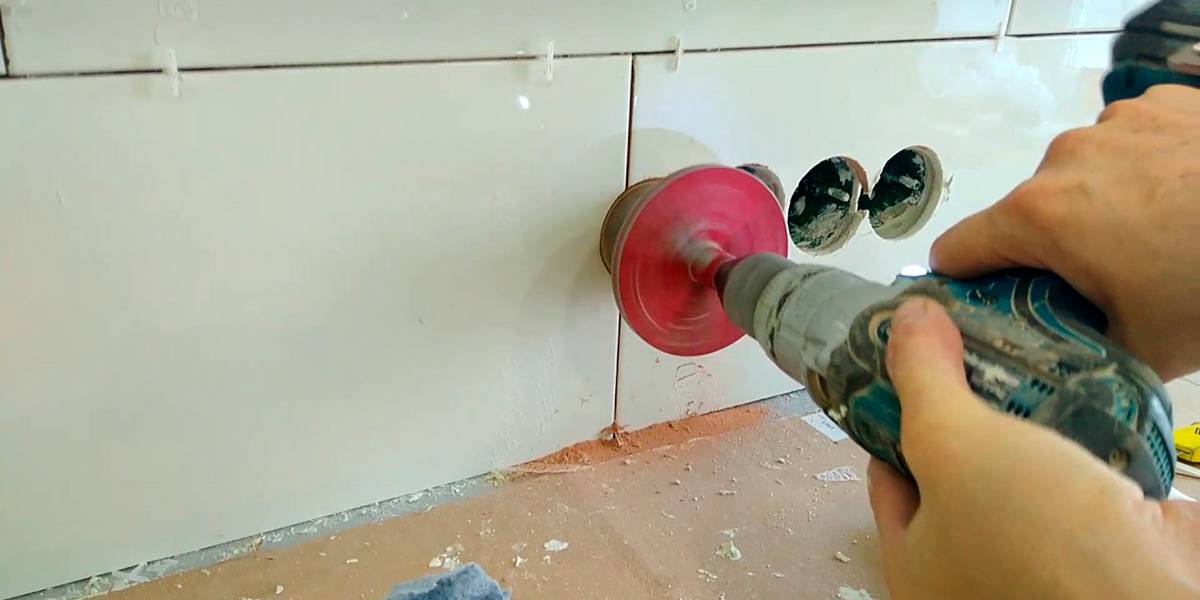

Резка коронкой

Сверление плитки коронкой

Принцип работы выглядит так:

• Плитку укладывают лицевой стороной вверх на специальный деревянный настил. Кафель зажимают в тиски.
• На поверхность облицовки наносят точную разметку (круг). В его центре ставят точку, в которую будет упираться ось насадки.
• Приставляют к разметке круг коронки и на низких оборотах приступают к работе.

Высечные ножницы (балеринка)

Резка плитки высечными ножницами

Установку розеток на кафельную плитку можно выполнить и таким способом. Балеринка представляет собой насадку по типу школьного циркуля на электродрель. Работы выполняют таким образом:

• Кафель укладывают на подложку «лицом» вниз и зажимают в тиски.
• На плитку наносят разметку.
• Крепят в патрон электродрели высечные ножницы.
• Ставят острие центровочного сверла на намеченную точку, выдвигают режущий элемент на нужное расстояние, фиксируют его и начинают рез. Работать инструментом нужно на низких оборотах.
• Края готового отверстия желательно зачистить и подровнять шкуркой шлифовальной или наждаком.

Вольфрамовая струна

Этот метод обработки кафеля относится к ручным. Риск повредить плитку значительно снижается. Вольфрамовую струну вставляют в ручную пилу в качестве режущего инструмента, предварительно продев её в отверстие, которое делают на линии предполагаемой окружности. Затем кафель удерживают на весу, прижимая одной рукой к опере, и делают рез.

Нить во время работы нужно двигать поступательно-вращательно. Время формирования одного гнезда для подрозетника с применением вольфрамовой струны — около 30 минут. Края получившейся окружности способствуют тому, чтобы подрозетник установился без проблем.

Победитовые или алмазные сверла

Резка кафеля при помощи победитового сверла

С их помощью удается мягко преодолеть техническую прочность кафеля. Алгоритм работ выглядит следующим образом:

• Победитовое сверло диаметром 6-8 мм крепят к электродрели.
• Плитку укладывают на подложку и наносят на неё разметку (круг, равный диаметру подстаканника) перед тем как в кафеле вырезать отверстие под розетку.
• При помощи насадки по намеченной линии нужно просверлить отверстия с шагом 0,5-0,8 см.
• Все перемычки потом убирают плоскогубцами или специальными кусачками («попугаями»).
• Края отверстия зачищают шкуркой.

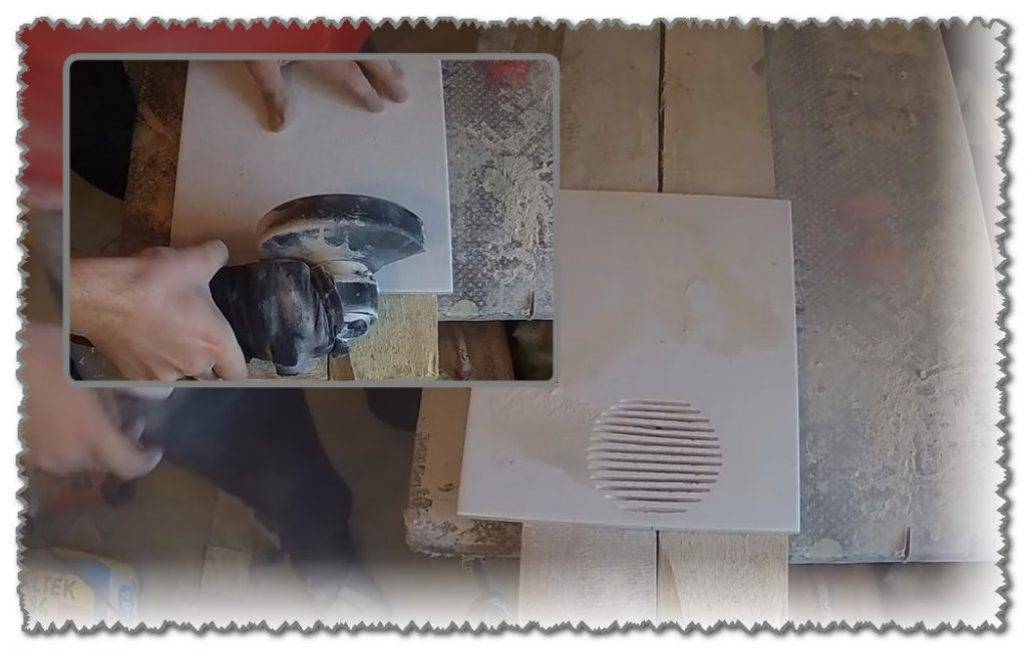

Болгарка

Резка болгаркой

Этим инструментом можно работать, если сделать отверстие в двух смежных плитках – вырезать полуокружности по их краям. Работу выполняют так:

• Наносят на обе части кафеля нужную полукруглую разметку.
• В шлифмашину крепят алмазный диск.
• Плитку укладывают на поверхность-основание так, чтобы она в месте реза находилась на весу.
• Одной рукой зажимают кафель, плотно придавливая его к подложке.
• Другой рукой делают прямые резы от края облицовочного материала к кромке дуги с шагом 1 см – как бы нарезают полуокружность на продольные полоски.
• Излишки керамики убирают кусачками-попугаями.

Те же действия выполняют и со вторым квадратом/прямоугольником облицовки. При таком отверстии под гнездо устанавливать розетку будет просто.

Электролобзик

Этим инструментом работают по принципу ручной пилы с вольфрамовой нитью. Разница заключается лишь в том, что поступательные движения режущего элемента (алмазной проволоки) зависят от электрической составляющей лобзика. Двигают аппаратом по намеченной линии разметки. Это средство для резки кафеля идеально подходит, если в арсенале мастера нет более современного оборудования.

Методы вырезания отверстий в плитке

Для начала следует знать, что отверстия в стене под розетки следует сделать до облицовки плиткой. Места для подрозетника можно выдолбить либо перфоратором (сначала сверлим по диаметру, потом выколачиваем) или специальной коронкой для высверливания круглых отверстий. Установите подрозетники.

Нюансы при резке плитки под розетки

Разметка плитки перед резкой

Существует несколько нюансов резки керамической плитки. Если Вы режете плитку с помощью стеклореза или плиткореза, то это необходимо делать исключительно с лицевой стороны, так как иначе на лицевой стороне плитки появятся сколы и это будет выглядеть некрасиво.

Сверлить плитку надо с двух сторон, так чтобы место соединения отверстий было внутри плитки. Для этого достаточно провести разметку плитки с обеих сторон, приложить подрозетник и обвести его. Теперь Вы уже знаете в каком месте нужно сделать отверстие. И теперь пришло время к самому сложному: сделать отверстие в плитке под розетку.

Делаем отверстие с помощью вольфрамовой струны

Вольфрамовая нить, установленная в пиле

Обычно такую струну можно приобрести в любом строительном магазине. Она устанавливается вместо режущего полотна в пилу. Если розетка будет находится внутри поверхности плитки, то перед тем как воспользоваться струной для резки керамики следует просверлить в отмеренной области отверстие. Далее продеть туда струну и сделать пропил по заданной границе. В результате должно получиться ровное отверстие в плитке под розетку.

На мой взгляд это самый удобный способ, при котором вероятность раскола плитки очень мала. Минусом данного метода является то, что придется приложить немало усилий, особенно если таких отверстий надо сделать много. Для промышленных масштабов такой способ точно не подойдет.

Коронка для резки отверстий в плитке под розетку

Коронка с вольфрамовым напылением

Такие коронки довольно удобны в применении, особенно если плитка большая. Достаточно установить коронку на дрель и на малых оборотах за 1-2 минуты высверлить отверстие. Во время сверления желательно смачивать плитку водой. К сожалению не всегда такая коронка имеется в магазинах, да и для сверления одного двух отверстий приобретать ее нет смысла.

The Adobe Flash Player is required for video playback.Get the latest Flash Player or Watch this video on YouTube.

Использование балерины для резки отверстий в плитке

Балерина для резки плитки

Так называемая «балерина» представляет собой сочетание сверла и двух (или одного) резчиков, которые вращаются вместе со сверлом (вокруг сверла). Таким можно выставить диаметр окружности и высверлить отверстие любого размера. Очень удобный инструмент.

The Adobe Flash Player is required for video playback.Get the latest Flash Player or Watch this video on YouTube.

Отверстие с помощью стеклореза и кусачек

Если ничего из вышеприведенного у Вас нет, то можно воспользоваться старым и проверенным методом: кусачками и стеклорезом. Но тут нужна сноровка. Самое главное — это правильно расчертить места резки. Окружность должна быть поделена как минимум на восемь равных частей. Это можно сделать «на глаз». После этого стеклорезом выполняются резы по размеченным линиям в пределах окружности. Далее высверливается отверстие по центру и аккуратно выламывается первый кусок. Вместо стеклореза можно использовать болгарку с маленьким диском.

Если Вы сделаете всего два реза в плитке, то при выламывании скорее всего она расколется надвое. Будьте внимательны. Откусывать края следует с задней части плитки, так чтобы сколы были невидны.

The Adobe Flash Player is required for video playback.Get the latest Flash Player or Watch this video on YouTube.

https://youtube.com/watch?v=cHH_CQAs5BM

Успехов в ремонте.

Способы вырезания отверстий в плитке

Выбор инструментов для резки отверстий под розетки велик, поэтому существует масса способов вырезания. Выбор варианта сверления зависит от наличия инструмента и личного желания резчика.

Резка с помощью коронки

Если в доме есть дрель, то обязательно в наборе к ней должны идти специальные насадки, включая коронку. В противном случае ее можно купить в любом магазине электроинструментов. Причем выбирать коронку, чтобы просверлить кафельную плитку, следует в соответствии с размером монтируемой розетки. Подходящий диаметр вам подскажет продавец.

Резка с помощью коронки по плитке для розетки считается самым быстрым способом проделывания отверстий. Главное, использовать дрель, а не перфоратор, чтобы исключить сколы и трещины на плитке. Сверлить необходимо на минимальных оборотах, примерно 2-3 минуты на одно отверстие. Резать нужно на толстой деревянной доске для лучшего качества отверстия.

https://youtube.com/watch?v=KzhzG1hHki8

Для работы с кафелем используют 3 вида коронок:

1. Алмазные коронки. Используются обычно профессиональными мастерами. Сверлят быстро и аккуратно, что обуславливает их высокую стоимость.
2. Победитовые коронки. Отличаются невысокой ценой и могут использоваться до 20 раз. Сверлит качественно, аналогично, как и коронка с алмазным напылением.
3. Твердосплавные коронки. Не уступают по качеству резки двум предыдущим видам, но стоят в 3 раза дешевле победитовых коронок.

Процесс сверления несложный: вставить в дрель коронку и прижать. Затем по разметке просверлить квадратное или круглое отверстие, не надавливая с большой силой. Осуществлять резку следует на ровной доске, лучше использовать коронку с алмазным напылением. Неровные края можно подправить напильником или наждаком.

Резка с помощью «балеринки»

Металлическая планка с регулируемыми резцами и сверлом называется «балеринка». Этот инструмент похож на высечные ножницы и является насадкой на дрель. Обычно балеринки хватает на 20 резок максимум, и она имеет относительно невысокую стоимость. Балеринкой сложнее всего вырезать отверстие в плитке, так как при резке нельзя менять наклон угла. Поэтому нужно дрель установить на специальный штатив.

Процесс резки балериной состоит из 3-х этапов:

• кроме обычной разметки, нужно отметить центр круга;
• направляющее сверло установить в центр окружности, а на диаметр настроить резчики;
• сверлить медленно и аккуратно до 3 минут на минимальных оборотах.

Резка вольфрамовой струной

Чтобы исключить какие либо дефекты плитки при резке, нужно использовать вольфрамовую струну. Этот способ актуален только для дома, так как на одно отверстие уходит от 20 до 30 минут, что для промышленных целей исключено.

Резку вольфрамовой струной выполняют так:

• нанести разметку на обе стороны плитки;
• сделать отверстие дрелью внутри окружности;
• вставить струну в отверстие, сделанное дрелью и пропилить отверстие по разметке.

Вольфрамовую струну можно купить в любом строительном магазине. Ее вставляют в пилу на место режущего полотна. Этот способ аккуратный, но длительный.

Резка тонким победитовым сверлом

Если необходима срочная резка плитки под розетку, но нет специальных инструментов, часто применяют победитовое сверло, которое вставляют в дрель и делают отверстие.

По размеченной линии на плитке делают 15-20 отверстий победитовым сверлом размером до 8 мм, а затем остатки плитки удаляют кусачками или плоскогубцами. Неровности легко устраняют также наждаком или небольшим напильником.

Использование болгарки

Для резки отверстия часто используют болгарку. Этот способ применим в случае, когда кафеля еще нет на стене. Выполняется резка по лицевой части плиточного материала. Изначально, как правило, размечают контур выреза при помощи маркера. Затем начинают сверление болгаркой с алмазным диском по направлению от себя.

Использование электролобзика

Этот способ приемлем в случае, когда плитка еще не уложена. В электрический лобзик вставляют алмазное сверло и высверливают отверстие, делают разметку, вставляют полотно электролобзика и по обозначенному контуру выпиливают дыру. Иногда отверстие под розетку делают ножовкой по металлу.

Прежде чем начинать резку, вспомните правила безопасности и без опыта не делайте таких манипуляций. Если вы не держали в руках дрель, плиткорез или болгарку, лучше вызвать специалиста по отделочным работам, чтобы у вас было аккуратное и красивое отверстие под розетку.

Отверстие в плитке под розетку | Ремонт кухни своими руками

Здравствуйте. Сегодня сверлим отверстие в керамической плитке на стене кухни под электрическую розетку. Отверстие в плитке под розетку, во время ремонта, приходиться делать постоянно. Достаточно просто просверлить отверстие под крепеж. А вот как просверлить большое отверстие, например, для установки розетки.

Часть розеток на кухне стоят на кухонном фартуке. Укладка плитки на кухонный фартук производится после проведения электромонтажных работ. То есть электропроводка должна быть закончена и должны быть установлены монтажные коробки для розеток (подрозетники). Пройдем все этапы до момента, когда нужно сделать отверстие в плитке размером 55 мм, для подрозетника.

Монтаж подрозетников (монтажных коробок) для установки розеток

Монтаж подрозетников для розеток на плитке кухонного фартука, производиться до производства всех плиточных и отделочных работ.

подрозетники для скрытой прповодки

• С помощью перфоратора и специальной коронки-насадки по контуру просверлите отверстия, нужной глубины.
• Глубина ниши для подрозетника должна быть немного больше подрозетника. После установки порозетника он должен выступать из стены на 6-8-10 мм. В последствии этот выступ закроется плиткой. Чем толще плитка, тем больше должен выступать подрозетник из стены.
• Если отсутствует коронка для сверления, то ее можно заменить перфоратором с буром ∅14 мм. По размеченному контуру подрозетника и в центре него нужно просверлить ряд отверстий на нужную глубину.
• Далее, с помощью того же перфоратора и насадки-пики и лопатки выдолбить все лишнее.

Статья по теме: Укладка плитки на кухонный фартукПерфоратор с коронкой для сверления твердых материалов

• Кистью очистите получившиеся ниши, смочите водой и алебастром (строительный гипс) «приморозьте» подразетники на место.
• «Примораживайте» подразетники, предварительно вырезая специальные перфорированные дырки и вставлять перемычки между соседними подразетниками. Горизонтальность установки проверяйте строительным уровнем.

Сверлим отверстие в плитке для установки подразетников

Укладывая плитку на фартук вы, естественно, дойдете до места установленных подразетников. Теперь вы должны вырезать отверстие в плитке размером с подразетник.

• Разметьте на плитке контур будущего отверстия с отмеченым центром.
• Большое отверстие в плитке нужно сверлить с двух сторон. Соответственно размечать плитку придеться, тоже с лицевой стороны.

Есть четыре варианта сделать отверстие в плитке для подразетника.

Статья по теме: Керамическая плитка для кухни на фартук

Использование «балеринки»

«Балерина» это специальная насадка к дрели, которой можно сверлить отверстия разного диаметра. По сути это резак, который двигается на рейке и тем самым регулируется диаметр отверстия, который сверлится. Применяется в комплекте с пластиковым центрователем (смотри фото). Балеринка заряжается в патрон дрели и на малых оборотах прорезается отверстие в плитке нужного диаметра.

Приспособление (балеринка) для сверления плитки

На фото мастер не использует центрователь и балеринка у него профессиональная.

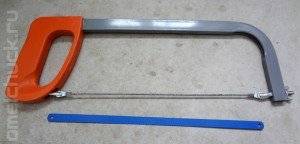

Использование ножовки по металлу и струны для резки плитки

Ножовка со струной для резки плитки

• Приготовьте специальную струну для резки плитки и сверло для плитки.
• В отмеченном контуре просверлите в плитке сквозное отверстие. Отверстие сверлите, как можно ближе к краю плитки.
• Вставьте в просверленное отверстие струну.
• Закрепите струну в ножовке. Аккуратно пропилите по контуру.
• Работа медленная и отверстие получается не ровное.

Статья по теме: Дизайн напольного покрытия кухни

Использование специальной коронки для сверления плитки

• Вставьте коронку в дрель.
• На малых оборотах просверлите отверстие.
• Плитку положите на ровную и жесткую поверхность. Под плитку положите кусок картона для минимальной амортизации сверления. При сверлении смачивайте место сверления.

Применение плиточного стеклореза и клещей для отверстия в плитке

• Стеклорезом или маленькой «болгаркой» нанесите на плитку (рисунок, как на фото).
• С помощью простых или специальных пассатижей или трубного ключа №1 или №2, очень аккуратно, выломайте середину.
• Оставшиеся края подломайте пассатижами, миллиметр за миллиметром.
• Неровности зашлифуйте шкуркой. Отламывая края, пассатижи держите с тыльной стороны плитки.

Сверлим отверстие в плитке для установки подразетников

Укладывая плитку на фартук вы, естественно, дойдете до места установленных подразетников. Теперь вы должны вырезать отверстие в плитке размером с подразетник.

• Разметьте на плитке контур будущего отверстия с отмеченым центром.
• Большое отверстие в плитке нужно сверлить с двух сторон. Соответственно размечать плитку придеться, тоже с лицевой стороны.

Есть четыре варианта сделать отверстие в плитке для подразетника.

Использование «балеринки»

«Балерина» это специальная насадка к дрели, которой можно сверлить отверстия разного диаметра. По сути это резак, который двигается на рейке и тем самым регулируется диаметр отверстия, который сверлится. Применяется в комплекте с пластиковым центрователем (смотри фото). Балеринка заряжается в патрон дрели и на малых оборотах прорезается отверстие в плитке нужного диаметра.

На фото мастер не использует центрователь и балеринка у него профессиональная.

Использование специальной коронки для сверления плитки

• Вставьте коронку в дрель.
• На малых оборотах просверлите отверстие.
• Плитку положите на ровную и жесткую поверхность. Под плитку положите кусок картона для минимальной амортизации сверления. При сверлении смачивайте место сверления.

Применение плиточного стеклореза и клещей для отверстия в плитке

• Стеклорезом или маленькой «болгаркой» нанесите на плитку (рисунок, как на фото).
• С помощью простых или специальных пассатижей или трубного ключа №1 или №2, очень аккуратно, выломайте середину.
• Оставшиеся края подломайте пассатижами, миллиметр за миллиметром.
• Неровности зашлифуйте шкуркой. Отламывая края, пассатижи держите с тыльной стороны плитки .

Советы по выбору

Плитка – это довольно хрупкое, но между тем и очень прочное изделие, поэтому процесс её сверления требует аккуратности. При всём разнообразии коронок на современном российском рынке сделать выбор в пользу того или иного инструмента бывает нелегко.

Хвостовик коронки (фланец), а, точнее, его тип. Этот элемент должен соответствовать типу разъёма в перфораторе или электродрели. Тонкий фланец с гладкой поверхностью встречается гораздо чаще, при этом он считается самым быстроизнашивающимся. Его ненадёжность объясняется плохой фиксацией в инструменте.

• Вторая важная характеристика коронки – диаметр. Этот параметр определяет и размер высверливаемого отверстия, и цену самого приспособления. Диаметр выбирается под габариты изделий, где необходимо произвести отверстие. К примеру, для установки розетки необходимо коронка с диаметром 68 мм.
• Третий параметр, от которого зависит выбор фрезы, – это тип сверления декоративного покрытия. Производят коронки для мокрого и сухого сверления. В первом случае предполагается подача жидкости для охлаждения насадки и смывания образовавшейся во время процесса сверления пыли. Этот тип плиточники называют наилучшим и чаще применяют для коронок с алмазным напылением. Когда подать жидкость не предоставляется возможным, то используют метод сухого сверления.
