Как правильно измерить диагональ фундамента

Разметка фундамента под дом с прямыми углами

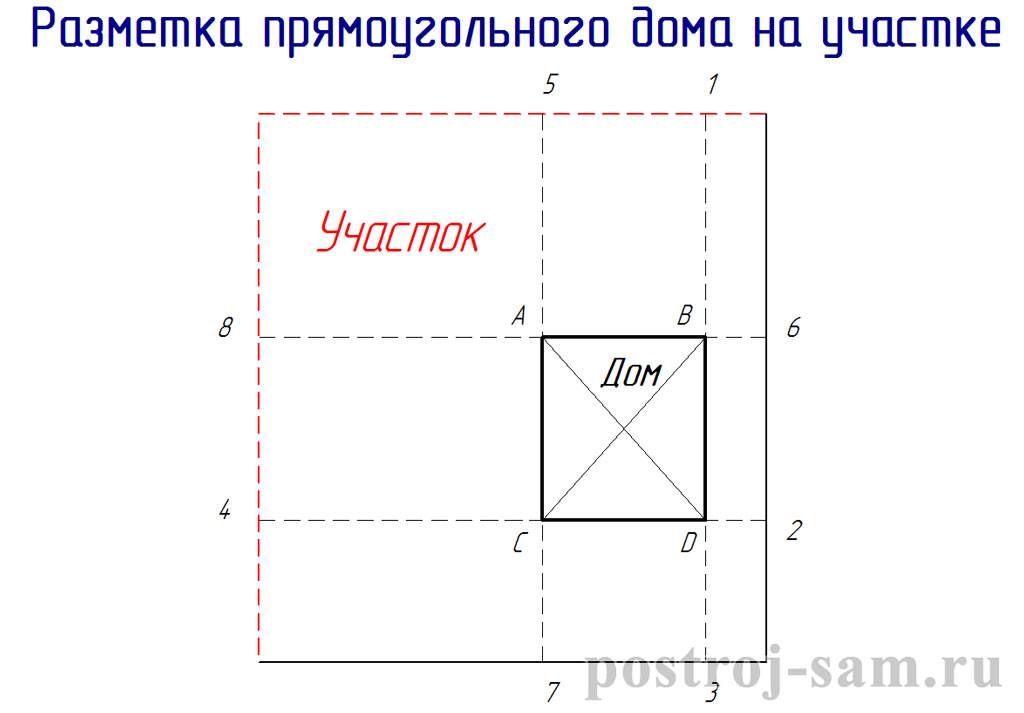

Начнем, пожалуй, с самого простого – разметки дома прямоугольной формы. Тем более что даже дома со сложной планировкой, но с прямыми углами, основываются на этом методе.

Начинается разметка любого по форме дома с определения его местоположения на строительном участке.

Если вы начинаете строить, то у Вас уже должно быть на руках разрешение на строительство и сопутствующие документы, в которых прописан минимальный отступ от всех границ участка.

Начнем с самого простого примера, когда участок, как и дом, имеет прямоугольную форму (см. схему выше). Не имея специальных, дорогостоящих инструментов под рукой, на мой взгляд, самый простой способ произвести разметку фундамента будет следующий:

1. Определяем местоположение будущего дома на участке, в нашем случае это правый нижний угол.
2. Выбираем две самые близлежащие границы участка (в нашем случае, это границы, обозначенные на схеме выше — черным цветом).
3. Выставляем первые 4 колышка обозначенные цифрами 1-4, в соответствии с отступами от границ участка и натягиваем между ними, как показано черным пунктиром, шнуры. Таким образом, мы нашли один угол нашего дома.
4. Затем от колышка №2 замеряем длину, равную длине стены BD, и выставляем колышек №6. Аналогично выставляем колышек №8.
5. От колышка №3, вдоль нижней границы участка, отмеряем длину стены CD, и выставляем колышек №7. Аналогично выставляем колышек №5.
6. Натягиваем шнуры, как показано на схеме черным пунктиром, получившиеся углы и будут углами дома.
7. Проверяем, на сколько правильный получился у нас прямоугольник, методом, описанным ниже.

Стоит отметить, что очень часто бывает так, что участок имеет не прямоугольную форму, тогда необходимо отталкиваться не от двух сторон участка, а только лишь от какой-нибудь одной, натянув лишь один шнур, параллельно ей. Остальные шнуры натягиваются «на глаз», исправляя затем ошибки, как описано далее.

Проверка диагоналей и исправление ошибок разметки фундамента

Если Вы все сделали правильно, то расстояние от точки A до точки D, должно быть равно расстоянию от точки B до точки C. Другими словами – диагонали прямоугольника должны быть равны (менее 1 см – допустимая разница).

Если у Вас обе диагонали равной длины – поздравляю, основная часть разметки пройдена и можно приступать к разметке внутренних стен. Но, к большому сожалению, в большинстве случаев при замерах диагоналей, есть незначительные расхождения. Причин может быть несколько – не совсем прямоугольный участок, высокая трава, мешающая замерам, да и вообще человеческий фактор.

Как быть в этом случае, начинать все заново?

Нет, ни в коем случае! Если расхождения не в метрах, начинать заново ничего не нужно. Надо просто «подправить» углы, сейчас я расскажу, как это сделать.

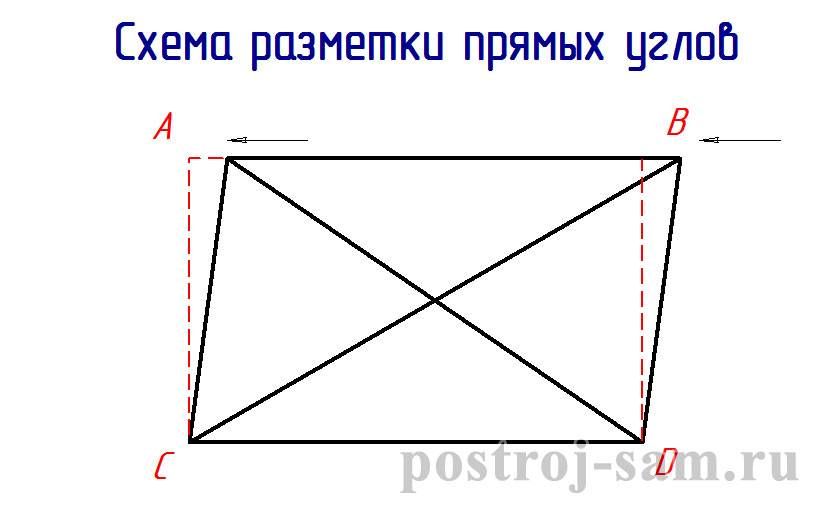

Допустим, что у Вас диагональ CB получилась длиннее диагонали AD на 20 см, тогда Ваш периметр дома выглядит как на схеме.

Порядок дальнейших действий с разметкой фундамента под дом:

1. Углы A и B сдвигаем влево, примерно на 10 см (половину разницы размеров диагоналей).
2. Замеряем заново все стороны и диагонали. Стороны не должны измениться в размерах, но лучше перестраховаться.
3. Если разница уменьшилась, но все же они не равны (допустим разница стала 5 см), то повторяем пункты 1 и 2, но уже сдвигая их на 2,5см.
4. Если теперь диагональ AD стала больше, то так же повторяем пункты 1 и 2, но сдвигая углы в противоположную сторону (в нашем случае вправо).

Правильный расчет диагонали фундамента

Длина фундаментной стены не учитывается, можно взять на 1,0 метр больше от места предстоящих углов. В этих точках забивают колья, и натягивают шпагат. Запас по длине дается, чтобы при копке траншеи не вытащить колышек, и он остался для обозначения направления стороны.

Колышки заменяют доской длиной 1 – 2 метра с прибитыми кольями в торце. Привязанный к ним шнур можно оперативно передвигать из стороны в сторону при необходимости. Такое приспособление для работы называют обноской, оно позволяет расчертить участок с точностью до нескольких миллиметров.

• После натяжки шпагата находят точку отсчета по длине и определяют угол фундамента, на шпагате в этой точке цепляют прищепку или забивают кол в грунт, так появляется 2 угла.
• Идентично поступают с перпендикулярной стороной и определяют направление.
• Перед тем как рассчитать диагональ прямоугольного треугольника, по сторонам откладывают 3 и 4 равные части, отмечают их на шпагате (например, 3 и 4 метра).
• Зависимость расстояния между отмеченными точками такова, что гипотенуза должна быть равна пяти частям (5 метров) и не отличаться даже сантиметром, иначе пойдет скос.

Разметка основания под строение с прямыми углами

Разметка фундамента своими руками в первую очередь актуальна при строительстве дома простой формы – с прямыми углами. Принцип, который используется в данном случае, подходит для сооружений с планировкой любой сложности, при условии, что все углы в помещениях прямые.

Если в наличии нет специализированных инструментов, которые позволяют разметить пятно застройки на отведенной территории, строго ориентируясь на стороны света, проще всего определить месторасположение будущего дома относительно имеющихся границ участка. При этом:

• выбираются две близлежащие границы;
• определяется оптимальный отступ от каждой из них (с учетом регламентированных минимальных значений);
• вбиваются две пары колышков таким образом, чтобы шнуры, натянутые между каждой из пар, располагались параллельно этим двум границам и на пересечении образовывали угол будущего дома;
• далее натягивается вторая пара шнуров между колышками, установленными относительно первой пары на расстояниях, соответствующих длине стен дома;
• у сформированного пересечениями шнуров прямоугольника необходимо измерить стороны (они должны соответствовать проектным длинам стен) и проверить диагонали (они должны совпадать), при необходимости вносятся коррективы.

Если границы участка расположены не под прямым углом, разметка под фундамент выполняется относительно одной выбранной стороны. Параллельно ей натягивается первый шнур, остальные – «на глазок» с проверкой сторон и диагоналей.

Так как фундаментное основание закладывается не только по периметру сооружения, но и под несущие стены внутри него, после разметки внешнего периметра следует определить расположение всех остальных элементов фундамента. При этом проверяются длины сторон и диагонали всех помещений.

После разметки внешнего контура необходимо натянуть параллельные им шнуры с отступом на ширину фундаментной ленты, параметры которой указываются в проекте. Система «двойных линий» позволит разметить основание ленточного типа или определит расположение элементов свайного или столбчатого фундамента на всех внутренних и внешних углах. Во втором случае потребуется произвести замеры и дополнительно отметить места расположения опор по длине стен.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

С чего начинается разметка фундамента?

Первое, что приходит в голову – настрогать колышков, запастись прочным шнуром, рулеткой, понять, как работает гидроуровень, и можно приступать к разметке. Так ли это на самом деле?

Для качественной разметки основания дома необходимо составить план, включающий в себя два последовательных шага:

1. Независимо от того, какой фундамент требуется по проекту – ленточный, свайный или плитный, сначала необходимо выяснить точные границы участка.

2. Затем на листке бумаги фундамент привязывают к территории. Необходимо заранее учесть расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно приступить к разметке фундамента «в натуре».

Этот шаг позволит соблюсти СНиП 30-02-97, регулирующий расстояние от дома до границ соседнего участка.

Узнать о минимально допустимых расстояниях между соседними домами можно в этой теме .

Для разметки фундамента вам потребуется:

• рулетка;
• шнурка – моток прочного шнура или лески;

При разметке фундамента лучше использовать шнур. На фоне травы или земли леска визуально теряется, в то время как шнур белого цвета хорошо заметен.

• колышки;
• деревянная рамка, или, как её ещё называют, – «скамеечка».

Размер телевизора, в зависимости от расстояния

Огромнейший выбор новых и современных телевизоров, способен поразить воображение многих чересчур требовательных потребителей. Купив телевизор, его нужно правильно установить на строго определенном расстоянии от точки просмотра. Это делается для комфорта и удобства, а так же, чтобы не портить зрение.

Чтобы сделать правильный и удобный подбор, именно для вашей семьи, размера телевизора, нужно рассчитать расстояние просмотра. Соотношение этих размеров можно найти в специальной таблице. Эта таблица поможет вам при выборе подходящей модели. В ней указано допустимое расстояние, на котором безопасней всего смотреть определенную диагональ телевизора.

Особое внимание при выборе размера телевизора следует обращать на расстояние от точки просмотра

Параметры таблицы:

• 14-17 дюймов – 1,5-2 метра;
• 21-25 дюймов – 2-3 м;
• 26-32 дюймов – 3-4 м;
• 34-37 дюймов – 4-5 м;
• 42-55 дюймов – 5-7 м;
• 61-80 дюймов – 7-10 м.

Эти все параметры непременно нужно учитывать, чтобы потом вам не пришлось жаловаться на здоровье, особенно зрение. Если ваше жилище позволяет установить большой телевизор, то выбирайте диагональ 61 – 80 дюймов. У такого телевизора качество изображения лучше и реалистичней, поэтому глаза не надо будет напрягать при просмотре.

Итак, простое пошаговое руководство, которое поможет даже новичкам

Схема фундамента из ж/б блоков.

Шаг 1. Найти начальную точку разметки или базис.

И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками. Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.

Шаг 2. Вывести все четыре стороны будущего дома.

Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку — правый угол задней стены. Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.

Работа абсолютно несложная, однако монотонная и требует присутствия помощника.

Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения. Все остальное добавите потом. Исключением является фундамент сплошной плитой, его нужно заливаться сразу и целиком.

Схема разметки территории под фундамент

Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.

С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.

Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°. Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе — идеальная диагональ.

Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).

На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены. Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.

Схема разметки фундамента садового дома.

Шаг 5. Сделать обноску.

Наступил второй этап разметки фундамента для дома своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.

Обноска — это прочно вбитые попарно в землю столбики на расстоянии 1,5 — 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски — это и есть высота фундамента.

Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.

Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.

После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.

Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.

Фундамент под дом с эркером

Сделать разметку фундамента под строение с выступающими частями не прямоугольной формы несколько сложнее. При строительстве дома с эркером первоначально разметка выполняется по базовым принципам, указанным выше, и лишь на последнем этапе размечается сам эркер.

• параллельно стене с будущим эркером натягивается шнур с отступом, равным глубине эркера;
• на шнуре, который обозначает стену здания, с обеих сторон (или с одной стороны, если эркер запланирован на краю сооружения) откладывается расстояние согласно проектным значениям, чтобы обозначить основание эркера, и ставятся отметки;
• на шнуре, натянутом параллельно стене, отмечается расположение внешней стенки эркера;
• линии (дополнительные шнуры), соединяющие отметки основания и отметки внешней стенки эркера, дополнят контур выступающей конструкции;
• проверьте длину указанных линий – они должны совпадать, при необходимости скорректируйте разметку.

Если эркер в плане представляет собой сегмент круга, необходимо перенести разметку стены на землю (начертить на ней проекцию от натянутого шнура), отметить точки основания эркера. Параллельно полученной линии чертится прямая, где будет расположена дальняя точка полукруглого эркера, равноудаленная от отметок основания.

Чтобы начертить часть окружности, которая будет проходить через три указанные отметки, воспользуйтесь циркулем, двумя колышками и шнуром

При этом важно правильно определить центр окружности

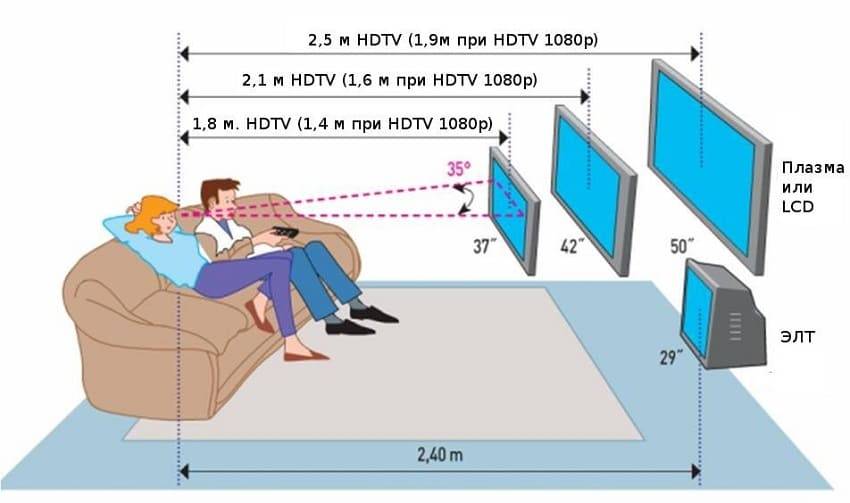

Рекомендованные расстояния для просмотра

Чем больше телевизор, тем больше от него должно быть расстояние к смотрящему. При соблюдении этого параметра удается добиться оптимального угла обзора и снизить нагрузку на органы зрения.

4к телевизоры

Современные телевизоры с технологией 4К позволяют добиться шикарного качества изображения во всех его нюансах. Эксперты говорят о том, что расстояние между человеком и таким экраном должно составлять от 2,7 до 3 метров. Есть противоположная точка зрения: на таком расстоянии нет возможности оценить всю полноту цветопередачи и четкости.

Базовые расчеты расстояния от дивана до экрана 4К с соотношением сторон 16:9 выглядят таким образом.

Показатель диагонали экрана, дюймы	Оптимальное расстояние до экрана, м
10	0,58-1,02
20	0,41-0,79
30	0,58-1,19
40	0,79-1,57
50	0,99-1,98
60	1,19-2,39
70	1,40-2,77
80	1,57-3,17
90	1,78-3,56
100	1,98-3,96
110	2,18-4,73
120	2,39-4,75

На расстоянии от 2,7 метров невозможно рассмотреть пиксели. Данные расчеты действительны только для новейших моделей с технологией 4К. Инновационные модели нет необходимости размещать на расстоянии свыше 5 м — они не оказывают пагубного влияния на глаза.

Телевизоры с электронно-лучевой трубкой

Телевизоры с электронно-лучевой трубкой – это кинескопная устаревшая разновидность. Последнюю подобную модель выпустили в 2014 году – она отличалась рядом недостатков и нечеткостью изображения. Вредность излучения – главный фактор, который определяет достаточно большое расстояние от зрителя до экрана.

Подсчитать оптимальную дистанцию можно по следующей формуле:

Диагональ экрана (в дюймах) * 2,54 (это перевод в см) / 20.

Так, если диагональ равна 16 дюймам, оптимальным расстоянием будет 2 м. Это позволит добиться хорошего угла обзора и защитит глаза от излучения.

Ознакомиться с приблизительными подсчетами для разновидностей с электронно-лучевой трубкой можно в таблице.

Показатель диагонали экрана, дюймы	Оптимальное расстояние до экрана, м
10	>1,02
20	>2,01
30	>3,02
40	>4,04
50	>5,05
60	>6,05
70	>7,06
80	>8,08
90	>9,09
100	>10,1
110	>11,1
120	>12,1

Владельцам ТВ устаревшего образца особенно настоятельно рекомендуется придерживаться советов. Излучение от экрана пагубно влияет на здоровье органов зрения.

Плазменные ЖК и LED-телевизоры

ЖК и LED-телевизоры – одна из современных технологий, которая пользуется заслуженной высокой популярностью. Такая техника выдает хорошую картинку со всеми её нюансами, отличается невысокой ценой и гибкой системой настроек.

В их отношении также есть ограничения и советы относительно оптимального расстояния от экрана к дивану или кровати. Эксперты рекомендуют умножать диагональ на 5, чтобы получить приблизительный результат.

Усредненные значения для плазмы и ЖК-телевизоров следующие.

Показатель диагонали экрана, дюймы	Оптимальное расстояние до экрана, м
10	0,5-1
20	1,1-2
30	1,8-3
40	2,2-4
50	3-5
60	3,6-6
70	4,1-7
80	4,8-8
90	5,3-9
100	6-10
110	6,5-11
120	7-12

Такой разброс обусловлен разницей в разрешении. Чем выше количество пикселей, тем ближе его можно располагать к смотрящему.

Как выбрать телевизор: простые советы

3D телевизоры

Дисплеи с поддержкой трехмерного изображения – одна из самых революционных технологий на рынке. Производители рекомендуют рассчитывать оптимальное расстояние до экрана по следующим формулам.

1. Для разрешения HD: диагональ экрана (дюймы) * 2,54 (для перевода в см) * 1,6. Это значение расстояния в см.
2. Для разрешения UHD: диагональ экрана (дюймы) * 2,54 (для перевода в см) * 0,8. Это значение расстояния в см.

Исходя из полученных цифр необходимо разместить дисплей на таком расстоянии, чтобы просмотр программ проходил в комфортном режиме.

Как вымерить диагональ фундамента

• 1. Зачем нужна разметка
• 2. Необходимые инструменты
• 3. Начало работ

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок.

Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками.

Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

• нарушение геометрических размеров здания;
• неточности угловых размеров;
• неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
• при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Необходимые инструменты

Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:

Инструменты для разметки фундамента

• рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
• деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
• строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
• прочный шнур;
• деревянные рейки;
• зажимы, прищепки или гвозди для закрепления шнура к колышкам;
• строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).

Если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна.

Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.

Разметка участка под фундамент

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента Построение прямоугольного фундамента (т.

Пифагора) Построение прямоугольного фундамента (метод паутина) Разметка под столбчатый фундамент Разметка под ленточный фундамент

Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.   www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.

  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы.

Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Свес газобетона над фундаментом

В зависимости от вида внешней отделки будущего здания, блоки первого ряда можно укладывать по линии наружной поверхности фундамента, либо с отступом внутрь или наружу относительно этой линии.

Отступ на необходимое расстояние внутрь фундамента производят, если впоследствии стены из газобетона будут облицовываться кирпичом или природным камнем. Горизонтальная поверхность, образованная фундаментом, будет служить полкой, удерживающей отделочный материал.

В иных случаях рекомендуется производить кладку блоков так, чтобы образовался свес с наружной стороны фундамента размером 20-30 мм. Благодаря этому, фундамент будет защищен от стекающей по стенам дождевой воды. Она будет «срываться» с горизонтального ребра блока и капать на грунт рядом с фундаментом. Это будет способствовать еще и тому, чтобы вода не скапливалась на отметке верха фундамента — между блоком и гидроизоляцией, в шве.

Что такое разбивка

Прежде чем приступать к строительству дома или даже отправляться за материалами, необходимо определить тип будущей постройки и разработать план действий. Он включает подробную схему расположения здания на участке, особенности фундамента и все размеры. После этого можно начинать делать разбивку под фундамент дома. Сразу стоит оговориться, что работа эта довольно специфическая, и если вы не уверены в своих возможностях, лучшим решением будет обратиться за помощью к геодезистам. В особенности это касается неровных участков с сильными перепадами по высоте и откосами, расположенными поблизости от водоемов или оврагов. В противном случае в будущем могут возникнуть проблемы, сопряженные со значительной усадкой основания дома. Цена разбивки осей фундамента зависит от сложности и объемов работы.

Разбивка состоит в перенесении габаритных осей будущего здания, а также разметке линий его основания непосредственно на земле. Подобная работа предшествует рытью траншеи или котлована для заливки фундамента. Габаритная ось представляет собой условную направляющую, которая обозначает центр или границы размещения конструктивных перекрытий и функциональных элементов (опалубки). Направляющие должны соответствовать размерам всех несущих элементов и фундамента в целом.

Для разбивки фундамента своими руками вам понадобятся следующие материалы:

• молоток;
• яркая краска (красная);
• ветошь яркого цвета (красная);
• доски;
• деревянные колышки либо металлические бруски (можно отрезки арматуры) длиной от 100 см и больше;
• бечевка либо проволока;
• рулетка;
• гвозди.

Для правильной разбивки фундамента необходимо постоянно проверять все углы обноски – они должны быть идеально ровными. В противном случае и стены будут стоять под углом, и ни о какой прочности строения не может быть и речи

Если вы будете делать перекрытие со стандартными элементами, важно в точности перенести все размеры осей на основание. Не ленитесь производить все замеры и проверять результат по 2-3 раза. В этом случае поговорка, рекомендующая 7 раз отмерить очень кстати

В этом случае поговорка, рекомендующая 7 раз отмерить очень кстати.

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то – 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
4. Забивка колышков по внешнему периметру, натягивание шнура.
5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
7. Проверка внутренних углов и диагоналей.
8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

Необходимость расчета диагонали фундамента

При неверном расчете диагонали все дальнейшее строительство будет расходиться с планом

Проект предполагает подбор конструктивных элементов точно в размер, чтобы при строительстве не возникало перекосов. Длина балки или плиты перекрытия берется с требуемой глубиной опирания, которая принимается по конструктивному расчету. Во время разметки фундамента нужна предельная точность, т.к. отклонение в размерах повлечет расхождение вертикальных конструкций.

Горизонтальные элементы могут не влезть в проектное положение или вываливаться из монтажного пространства, поэтому потребуется перерасчет длины, а также других показателей.

Правильная разметка основания ведет к приятным бонусам при возведении здания:

• простота строительства стен и применения сборных элементов,
• соблюдение предусмотренной проектом экономии средств и материалов,
• сооружение объекта без отклонений от проекта.

Перед тем как вымерить диагональ фундамента, нужно выровнять строительную площадку, чтобы удобно было размечать линии на местности. Почти всегда строительные конструкции и материалы от утеплительных матов до досок и стеновых щитов имеют прямые углы, поэтому фундамент также размечают с учетом этих требований.
