Как сделать проводку на лоджии своими руками

Монтаж электропроводки

Результат проводимых работ по освещению балкона во многом определяется подготовительным этапом работ. Уже на стадии планирования должен быть определен тип электропроводки, виды ламп и других аналогичных приборов.

Свет на балконе фото

Дальнейшие работы по проведению освещения на балкон проводятся согласно составленному плану.

Типы проводки

Отличают два типа проводки: открытую и закрытую.

Скрытую – монтируют в процессе обшивки балкона или прокладывают провода в канавки, шторбы, выполненные в кирпиче, бетоне или другом материале стен, после чего заделывают штукатуркой.

Фото светильников на балконе со скрытой проводкой

Таким образом, закрытая проводка безопасна в эксплуатации и не нарушает интерьер балкона. Однако, при этом типе монтажа ограничивается доступ к проводам, а иногда он просто невозможен.

Если же эстетичный вид лоджии или балкона не столь критичен, можно проложить по стене или потолку открытую электропроводку. Ее монтируют на специальные опорные изоляторы, закрепленные к стенам или потолку.

Открытая проводка в стиле ретро

Данная установка имеет несомненный плюс – простота монтажа и возможность быстрого локального ремонта или полной замены проводов. Кроме того, подключение внешних розеток и выключателей никаких сложностей не представляет.

Важно: Во избежание возгорания провода рекомендуется изолировать, укладывая их в специальные гофрошланги, лотки или короба

Монтажная коробка и гофра с электрокабелем

Провода в устройстве освещения балкона

Для проводки освещения в основном используются провода:

• алюминиевые – они более популярны, благодаря своей гибкости и большей эстетичности;
• медные – это более прочный вариант, способный выдерживать большие нагрузки, однако, со временем подвержен окислению, а из-за нагревания при плохом контакте может отгореть.

Очевидно, что соединять между собой можно только однотипные провода, иначе различия в физических характеристиках материалов вызовут короткое замыкание.

Разновидности светильников

Освещение на балконе создается при помощи ламп.

Учитываются следующие критерии:

• дизайн;
• оформление;
• размер;
• количество света.

И по этим критериям выделяют несколько категорий источников света:

1. Потолочная модель. Самая распространенная. Это монтированный светильник или люстра, подвешенная на штанге. Потолочные создают основное, локальное освещение, распространяя его по пространству.
2. Точечные светильники. В отличие от предыдущего типа это целая система источников света. Обычно точечные светильники используются для натяжных потолков, их встраивают внутрь. Источники света небольшие, но благодаря их количеству свет распространяется по всему помещению, обычно его хватает.
3. Настенная лампа. Например, торшер или бра. Освещает зону, где вы проводите много времени. Например, место для отдыха, где можно почитать газету или книгу, или рабочего места, где проводишь время у компьютера. Но вот если вы пишете или работаете с бумагами, лучше использовать другой источник света.
4. Настольная лампа. Подойдет, если вы работаете с документацией или пишите. Свет мягкий, но прямой, позволяет осветить то место, которое нужно.
5. Напольная модель. Обычно это точечный светильник, используемый для дополнительного освещения. Порой люди просто ставят торшер на пол, если нужно осветить определенную зону.
6. Зеркало со встроенными в раму люминесцентными лампами. Хорошее решение для тех, кто проводит время на балконе. Они позволяют освещать человека, если он приводит себя в порядок или красится. Само же зеркало зрительно увеличивает помещение, отражает другие источники света, делая помещение светлее.

Как подключить переключатель бра двухклавишного типа

Модели двухклавишных переключателей широко распространены, потому что позволяют управлять освещением из одного места путём включения всех ламп настенного светильника либо их части. Схема как подключить бра к переключателю достаточно простая, и для изучения несложная, однако нужно её усвоить, чтобы получить гарантированный результат подключения.

Двухклавишный переключатель – это выключатель, оснащённый тремя контактами, при этом один контакт общий является неподвижным, а два других, которые независимы друг от друга, являются подвижными. Таким образом, двухклавишный переключатель имеет шесть рабочих состояний: два состояния (включено и выключено) одной клавиши, два таких же состояния второй клавиши и два состояния обеих клавиш переключателя.

Переключатель может иметь состояния, когда включены либо выключены обе клавиши, либо когда включена одна из них отдельно от другой, и тем самым осуществляется процесс управления настенным осветительным прибором.

В принципе вот и все рекомендации как подключить выключатель бра, которое можно сделать самостоятельно, не вызывая специалиста.

Количество просмотров: 15824

Рекомендации профессионалов

• Дополнительная проводка создает дополнительную нагрузку на электросеть;
• Количество розеток на лоджии зависит от площади помещения, как правило, используют один блок;
• Для утепления балкона можно использовать утеплитель, металлопластиковые окна и теплый пол.

Подведем итоги

Свет и тепло – это всегда признак уюта и комфорта. Как здорово выйти на лоджию морозным утром, при этом не испытывая дискомфорта от холодного помещения

Для того, чтобы сделать уютным балконное помещение крайне важно провести розетку и освещение. Когда процесс установки завершен, хозяин получает не просто дополнительные метры, а дополнительную комнату

Для завершения внутреннего благоустройства квартиры, важно осуществить отделку не только жилых помещений, но и балкона. Зачастую эта часть жилья не

Когда владелец квартиры хочет расширить, используемое для жизни пространство, ему нужно задуматься, как переоборудовать для этих целей балкон. Это достаточно.

Как сделать освещение балкона без электричества

Проектная документация при застройке не предусматривает свет на балконах и лоджиях. Поэтому предлагаем вам ценную информацию, как не ввязываться в ремонт и сделать освещение на балконе без электричества.

Способ 1 — светильники на батарейках

Доступные светильники на батарейках используют для украшения балкона и придания уюта самому романтичному месту в доме. У такого освещения немало достоинств:

1. Огромный выбор: найти можно на любой вкус, под любую задачу, на любой кошелек и для любого интерьера.
2. Свет на балконе будет там, где вы захотите. В любом, даже самом труднодоступном месте такой светильник легко прикрепить.
3. Выбирайте свой вариант работы светильников: есть на батарейках (3 шт.=100 часов работы) и на аккумуляторных батареях (можно подзарядить).
4. Светильник можно включать вручную или поставить датчик движения.
5. Монтаж очень прост.
6. Продуман высокий уровень безопасности: вы не лезете в электричество, поэтому риск повреждения здоровья отсутствует. Минус только один: придется менять батарейки, что не каждому по нраву.

Способ 2 — светильники на солнечных батареях

Использовать бесплатную энергию солнца хотят многие. Солнечные батареи — превосходная альтернатива проводному электричеству. Установите их на балконе, и сможете освещать и другие помещения. Есть два варианта: купить готовый набор или собрать батарею самостоятельно. Как всегда, каждый случай имеет свои плюсы, минусы и нюансы.

Давайте разберемся, что входит в стандартную комплектацию солнечной батареи:

1. Аккумулятор, который накапливает выработанную энергию.
2. Инвертор, преобразовывающий постоянное напряжение в аккумуляторе в переменное (те же процессы, что и в розетке).
3. Система модульного управления. Управление батареями понятное и простое.
4. Полупроводниковые пластины. Перерабатывают направленную на них солнечную энергию в электрическую. В российском климате рекомендуют использовать поликристаллические модули, высокочувствительные к слабому потоку солнечного света. Такие модули ламинируются прочным материалом, защищающим пластины от снега, дождя, перепадов температуры и других погодных капризов.
5. Дополнительные устройства. Так, контроллер не дает перезарядиться аккумулятору. Выходы USB нужны для зарядки ламп, телефонов, ноутбуков, мелкой бытовой техники.

Плюсы и минусы солнечных батарей на балконе

Плюсы	Минусы
экологичность; экономичность; 25 лет эксплуатации до износа; независимость от электроэнергии; возможность нарастить мощность; простейший монтаж промышленного комплекта; система не требует особого ухода	рабочая эффективность зависит от погоды, климата и времени года; окупаемость устройства просчитать не так просто; промышленные комплекты стоят дорого

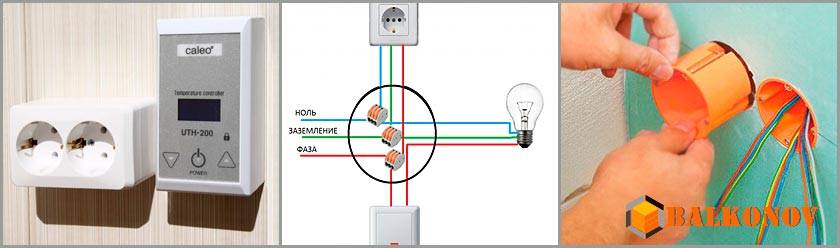

Как провести розетку на балкон

Штепсели бывают двух типов:

распаячная-коробкаустановка-накладной-розетки

Процесс установки довольно простой, однако такой тип расположения в не всегда удобен в быту.

встроенные. Внутренняя розетка, установку которой проводят на скрытой проводке, более удобна и практична в эксплуатации – она практически не выступает от стены. Однако здесь есть свои сложности, поскольку контакты и распределительная коробка должны разместиться в стене. Для этого , как правило, в месте будущего расположения балконной розетки делают углубление нужного размера. Проще сделать это, используя перфоратор, снабженный круглой насадкой. При этом нужно учесть, что сегодня чаще используют евростандарты, согласно которым оптимальная высота расположения разъема над полом 30 см вместо принятых ранее 80.

Для справки!

Мастера советуют вместо одинарного штепсельного разъема установить сразу целый блок. В будущем этот вариант окажется очень полезным, тем более что это не особо усложняет процесс монтажа.

Установка и подключение внутреннего штепселя

https://youtube.com/watch?v=TTSJ0rwvlPQ%2520

В качестве примера рассмотрим самый распространенный вариант проведения света на балкон.

• Чаще всего линию для балкона берут от ближайшего внутреннего штепселя. По заранее намеченному маршруту в стене подготавливают технологическую канавку. Чтобы канал получился ровным и аккуратным можно при помощи болгарки сделать два небольших параллельных запила. Затем, взяв в руки зубило и молоток, между надрезами выбить канавку.
• Поскольку проводить электричество на балкон придется через смежную стену, поэтому в каком-нибудь удобном месте на ней    нужно будет также пробурить отверстие под диаметр гофрированной трубы.

А также нужно заранее вырезать в соответствующем месте углубление в стене под размер розетки (выключателя, распределительной коробки и другого ). Проще всего использовать в этих целях специальную круглую алмазную коронку на ударную дрель или перфоратор. Без такой насадки придется использовать дедовский способ – зубило и молоток.

Для справки!

Важно при сверлении алмазной коронкой использовать дрель (перфоратор) в правильном режиме. Нужно выбрать сверление, а не комбинированный режим с долблением

• Монтажная коробка должна, с одной стороны, свободно размещаться в отверстии, с другой же – скрываться в нем заподлицо с поверхностью стены.
• Кабель в специальной гофрированной либо металлической противопожарной трубе закладывают в канал и фиксируют на скобы или на раствор алебастра (он почти сразу схватывается) с шагом в 0,2 м
• Со стороны запитывающего штепселя нужно предусмотреть выпуск провода (4–5 см), необходимый для подсоединения к контактам.
• С другой стороны провод по отверстию, подготовленному в стене, выводят на сторону балкона и подрезают с таким расчетом, чтобы торчащий из коробки свободный конец кабеля, имел длину примерно в 5 – 6 см.

монтаж-точек-1монтаж-точек-2

В подготовленное под коробку отверстие устанавливают подрозетник. Для этого отверстие смачивают водой заполняют раствором гипсовой либо алебастровой смеси и вдалбливают в нее коробку пока она не встанет на одном уровне с поверхностью стены.

Для справки!

Здесь важно учесть, что подрозетник уместнее утопить глубже, нежели он будет торчать даже на миллиметр. Дело в том, что только тогда розетка после установки плотно примкнет к стене

Нужно обратить внимание также на расположение на стене мест крепления штепселя под саморезы: они должны расположиться на одной линии либо по горизонтали, либо по вертикали

• Излишки смеси со стены убирают с помощью шпателя.
• Установку и последующее подключение розетки осуществляют после полного засыхания раствора и завершения отделочных работ.
• Не забудьте обесточить квартиру перед подключением штепселя.

• Используя специальный нож, провод зачищают от внешней оплетки, стараясь не повредить изоляцию жил.
• С концов провода снимают также изоляцию. В этом случае подойдет и обычный нож.
• Со штепселя снимают рамку, очищенные концы жил заводят в его контакты, плотно зажимают и фиксируют на винты.

Для справки!

Напомним, что соединение проводов, имеющих разное сечение, или изготовленных из различных материалов проводят через клеммы.

• Розетку устанавливают в коробку и фиксируют на длинные саморезы.
• Устанавливают рамку розетки.
• Возобновляют подачу электричества квартире и прозванивают готовую линию тестером на наличие короткого замыкания в проводке. Проверяют также работоспособность балконного штепселя. Если никаких проблем при этом не возникает, штробы можно заделать шпаклевкой либо штукатурным раствором.

Вентиляция балкона

На устройстве вентиляционной системы многие экономят. Но с наступлением холодов появляется конденсат на окнах, который при морозе превращается в лед. Повышенная влажность становится идеальной средой для разведения грибков и плесени. В результате появляется грибок, выделяющий токсичные вещества и портящий внешний вид стен.

В отличие от деревянных рам, металлопластиковый профиль не дышит, поэтому стекла постоянно запотевают. Чтобы стеклопакет начал «дышать», можно оснастить его приточно-вытяжным клапаном. Степень открытия клапана регулируется вручную, современные модели не создают сквозняков и не пропускают пыль.

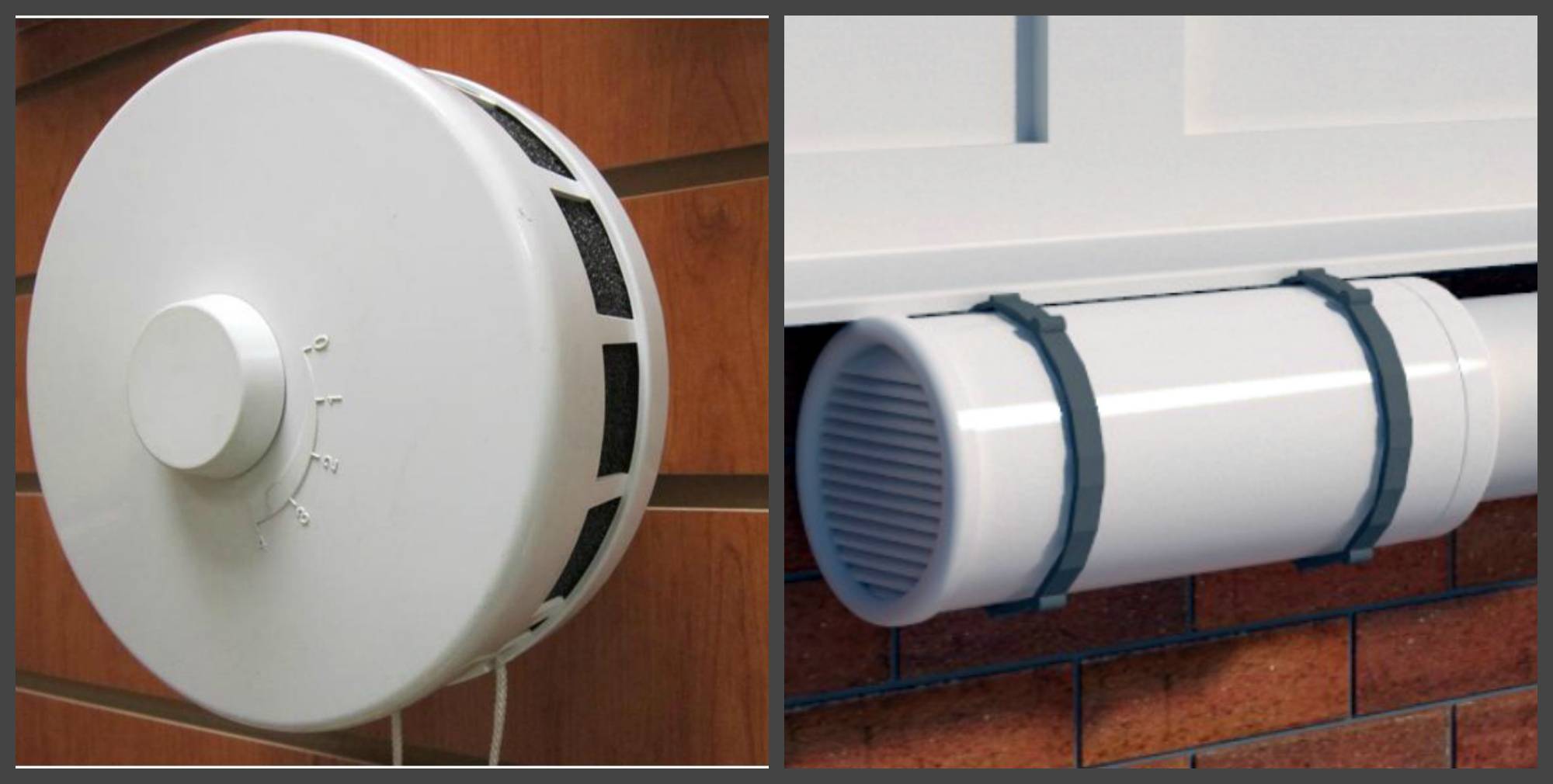

Чтобы улучшить циркуляцию воздуха, имеет смысл установить несколько вентиляторов. Самый бюджетный вариант – поставить кулер от компьютера. Но лучше купить специальный вентилятор с несколькими скоростями вращения. Желательно, чтобы устройство выполняло сразу две функции – подача свежего воздуха и отвод влажного.

№3. Скрытая или наружная проводка?

Организовать освещение остекленного и утепленного балкона можно достаточно эстетично и просто. Кабель проводки можно проложить между слоем утеплителя и финишной отделки. Если в качестве последней используется фанера или гипсокартон, заранее лучше вырезать места для выключателей и розеток. Так как на балконах утепляется и потолок, удобно подключить точечные светильники и создать уютный интерьер. В любом случае, провода лучше прокладывать в кожухе, чтобы свести к минимуму последствия от непредвиденных ситуаций.

Если балкон не застеклен, а стены и потолок являют собой бетонный или кирпичный монолит, то тогда прибегают к штроблению стен, которое часто используется и для застекленных утепленных балконов. Это идеальный вариант, поскольку после всех этапов отделочных работ провода не будут заметны, а интерьер от этого только выиграет, но процесс подготовки штроб достаточно трудоемкий.

Второй вариант – наружная проводка. Все работы по ее обустройству занимают минимум времени, а кабель крепится на специальных изоляторах. Используются внешние розетки и выключатели, а кабель обязательно необходимо помещать в гофрированную трубу для защиты от внешних воздействий. Сегодня на строительном рынке можно найти интересные декоративные короба, чтобы удачно скрыть проводку и привнести изюминку в интерьер.

Варианты электромонтажа

Электропроводку можно делать двумя способами: скрытым или открытым. Первый подразумевает укладку кабеля в стену или за обшивку листов гипсокартона, вагонки, фанеры и прочих материалов. Он больше подходит для прокладки во время капитального ремонта. Во всех остальных случаях используют открытый способ. Он также предпочтителен в зданиях из горючих материалов.

Прокладка кабеля открытым способом

Классическая открытая проводка в виде витых пар проводов, закрепленных на изоляторах, уже не применяется. Если только она не служит особенностью интерьера в стиле ретро.

Кроме классической, существуют другие способы открытой проводки:

• прокладка одножильных кабелей с креплением к стене электротехническими скобами;
• проводка в гофрированной трубе с крепежом в виде клипс и стяжек;
• укладка кабеля в электротехнических коробах и плинтусах;
• комбинированная прокладка.

Открытая проводка по балкону в гофрированной трубе, закрепленная на дюбель-стяжках

Прокладка одножильными кабелями обходится дешевле, но менее эстетичная и надежная. В комнате лучше укладывать кабель в плинтус и короб, а на балконе применить при необходимости комбинированную прокладку с использованием проводки в гофрированной трубе. Для тех, кто еще не решил, как провести свет на балкон, рекомендуем этот способ.

Будем считать, что место подключения кабеля в квартире уже определено. А также выбрано расположение розеток, выключателя, распредкоробки, светильников на балконе. Рассмотрим в качестве примера последовательность действий при проводке света на балкон от ближайшей комнатной розетки.

Этапы проводки света на балкон (Чтобы увеличить изображение, кликните по картинке левой кнопкой мыши)

1. Просверлите отверстие для прокладки кабеля на балкон в стене или лутке.
2. Установите розетки, выключатель, распределительную коробку на балконе без верхних крышек.
3. Закрепите вертикальные отрезки кабель-каналов в комнате и на балконе.
4. Уложите провод в плинтус и кабель-канал со стороны комнатной розетки, оставляя запас.
5. Протяните кабель через отверстие в стене и подсоедините к клеммам балконной розетки.
6. Параллельно этой розетке подключите следующий кусок провода и заведите в установленную на балконе распределительную коробку,
7. Сверху протяните в нее провод светильника.
8. Соедините фазный ввод распредкоробки с выключателем. Второй провод выключателя соедините с фазовым проводом светильника, нулевые концы – между собой.

Схема подключения света на балконе

В целях безопасности выключатель всегда подсоединяется в разрыв фазы, а не нулевого провода. В противном случае, сетевое напряжение будет присутствовать в патроне лампы или на вводе другого электроприбора, независимо от положения выключателя. Это создаст угрозу поражения электрическим током.

Закончив монтаж, прикрутите верхние крышки приборов. Перед подключением кабеля к комнатной розетке не забудьте отключить подачу напряжения.

Скрытая проводка

Такой тип проводки отличается от наружной только полным сокрытием ее в стене. В этом случае делают штробы, укладывают кабель и закрепляют его с помощью жгутов, дюбелей, хомутов или раствора алебастра. Монтаж проходит только по вертикали и горизонтали с поворотами под прямым углом.

Если комната, балкон имеют внутреннюю обшивку, то провод прокладывается в гофрах ПВХ или металлорукавах. При использовании профиля или бруса в качестве каркаса обшивки, в них сверлят боковые отверстия, через которые продевается гофра при монтаже. В плане электрических соединений скрытая проводка ничем не отличается от других типов.

Независимо от способа проводки, перед подключением к комнатной розетке (распределительной коробке) кабель нужно проверить на короткое замыкание мультиметром.

Проверка кабеля на короткое замыкание мультиметром в режиме прозвонки

Если в приборе нет такой функции, проверить провод на КЗ можно в режиме измерения сопротивления. В этом случае мультиметр не должен показывать никаких значений во время одновременного касания щупами фазового и нулевого провода. Другими словами, измеряемое сопротивление должно равняться бесконечности, что соответствует разорванной цепи и отсутствию короткого замыкания.

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Чтобы провести в доме открытую электропроводку, нужно:

• Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
• Создать электрическую принципиальную схему
• Использовать плоский провод марок АПРВ, АПР, АППВ

Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола. Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание. Закрепите распределительные и установочные коробки Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их Смонтируйте в местах, указанных на схеме розетки и выключатели Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

• Разметить стены при помощи разметочного шнура
• С помощью болгарки прорезать в стенах канавки 2х2 см
• Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
• Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
• Прогрунтовать канавки
• Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
• Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
• Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
• Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

• Ролики-изоляторы: 10-12 сантиметров друг от друга
• Провод витой одножильный – 1 сантиметр от стены
• Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
• Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Точки подключения балкона и лоджии к электросети

Электрифицировать балконное помещение можно несколькими способами. Выбор варианта зависит от удобства расположения точки питания и планируемой нагрузки, которую будут создавать установленные приборы.

Квартирный щиток

Самым надежным, но и самым трудоемким способом подключения к электросети является прокладка кабеля от квартирного щитка. Если позволяет место, можно для розетки на лоджии или балконе выделить отдельный автоматический выключатель. Это, во-первых, послужит дополнительной защитой сети от перегрузки, а во-вторых, позволит осуществлять работы по внутренней разводке электрики без отключения всей квартиры.

Обратите внимание! Автоматический выключатель (или автомат) призван отсекать нагрузку, которая превышает допустимые показатели для применяемой проводки. Поэтому главный параметр автомата – ток отсечки – должен соответствовать мощности электрокабеля

Поскольку квартирный щиток, как правило, располагается на удаленном расстоянии от балкона и лоджии, подключение к нему не всегда удобно. Особенно если ремонт в квартире уже завершен и проводку приходится прокладывать наружным методом, что часто выглядит не совсем эстетично.

Присоединение балконной розетки к электрощиту намного проще реализовать на этапе ремонта, чем после него

Распределительная коробка

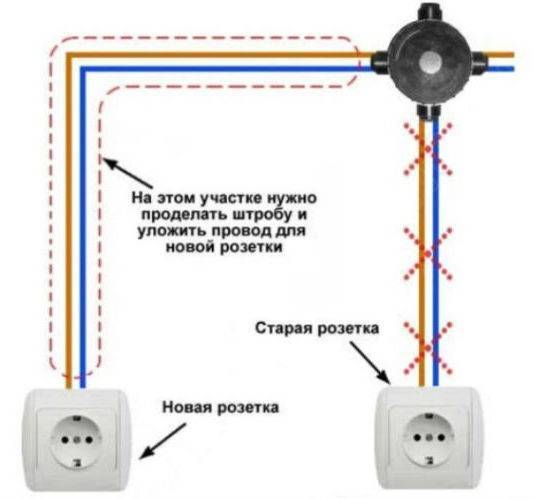

С точки зрения монтажа, намного проще провести розетку на балкон от смежной комнаты, подключившись к распределительной коробке. Оптимальной является ситуация, когда коробка располагается на стене, разделяющей комнату и балконное помещение. В этом случае можно сделать сквозное отверстие и вывести провода на балкон без ущерба для новой отделки.

Обратите внимание! Если подключение проводов реализовано не с помощью клеммников, а посредством скруток, тогда соединять следует одноименные проводники – алюминий с алюминием или медь с медью. При соединении алюминия с медью образуется гальваническая пара, в результате чего место контакта будет нагреваться под действием электрического тока

Наличие распредкоробки существенно упрощает подключение балкона или лоджии к электросети

Комнатная розетка

Если в непосредственной близости нет распределительной коробки, провести свет на балкон можно от ближайшей розетки. Такой тип монтажа, когда несколько точек подключаются к одной линии электропроводки, называется шлейфом.

Несомненным плюсом подобного способа является экономия провода, однако существует и недостаток, относящийся к надежности соединения. Если в цепи находится несколько розеток, которые в определенный момент могут быть одновременно задействованы, существует риск перегрузки проводки.

Обратите внимание! При соединении розеток шлейфом нагрузка от включенной техники суммируется. Поэтому в такой цепи желательно не использовать сразу несколько мощных приборов, например: утюг, пылесос, нагреватель, электроинструмент и т.п

Схема соединения шлейфом
