Прокладка проводов в гофре: сколько можно проложить

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

  • выше плинтусов на 15-20 см;
  • ниже потолка и балок на 20-30 см;
  • от углов на расстоянии 10 см;
  • в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

  • ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
  • ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
  • ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Сменяемость проводки

Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.

Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу. Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.

Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально

Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.Прислушиваться серьезно к таким советам ни в коем случае нельзя.

Увеличение стоимости работ

Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.

Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм. После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.

Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.

Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.

При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.

А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.

Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.

Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:

специальный крепеж и гвозди

Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.

больше распредкоробок

Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!

Поэтому общее число коробок, хоть и не существенно, но вырастет.

Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.

Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.

При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.

У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.

Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.

А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.

Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.

При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.

Полезные советы по монтажу кабеля в гофре

В помощь тем, кто столкнулся с необходимостью прокладки кабелей в гофрированных трубах, предлагаются ряд рекомендаций от опытных специалистов:

Иногда при попытке протянуть кабель внутри гофры происходит отрыв струны от провода. Причина кроется в неопытности исполнителей, создающих слишком сильное натяжение. Если это произошло, нужно обрезать тот участок оболочки, в котором кабель уже протянут. Далее, соединив провод со струной, аккуратно завершить процедуру. Для соединения двух кусков гофры подойдет обычная изолента.

Чтобы соединить два отрезка гофротрубы, можно использовать бюджетные муфты. При отсутствии в этой точке кабельных соединений гофру и муфту разрешается попросту склеить между собой.

Дешевая муфта для соединения гофрированных труб

Для организации проходки сквозь стену или перекрытие рекомендуется применить специальные гильзы (если нужно, их изолируют с помощью герметика).

Фитинги для гофрированных труб

Иногда возникают такие ситуации, когда в условиях обычной квартиры необходимо погрузить в гофру кабель большой длины. В этом случае можно воспользоваться пролетами между этажами. Для этого на самом последнем этаже свободный конец струны фиксируется к перилам, а гофра провешивается вниз в просвете между площадками. Прикрепив нижний край перетяжной проволоки к кабелю, аккуратно надевают гофру. Подробнее о данном способе смотрите в видео:

В некоторых моделях гофрированных каналов имеется резиновая изоляционная прокладка. Если начать тянуть кабель обычным способом, это спровоцирует сильное трение между оболочкой провода и резиновым покрытием. Специально для этих целей была разработана смазка для электромонтажных работ.

При выборе подходящей гофры проще всего ориентироваться на ее цвет. Для организации обычной электропроводки внутри квартиры хорошо подходят поливинилхлоридные трубки серого цвета. Что касается разноцветных изделий, то они предназначены для скрытой прокладки внутри бетонных и кирпичных оснований.

Меняя кабель в гофре, размещенной в стяжке, можно проявить следующую хитрость. Перед извлечением провода к его краю привязывают струну, которая при вытягивании кабеля окажется внутри трубки. Далее ее можно использовать в качестве протяжного зонда.

Работая с гофрами, необходимо избегать их перегибов сверх разрешенного радиуса. Рекомендации по этому поводу есть в сопроводительной документации.

Применение гофрированных трубок для организации кабельных линий существенно увеличивает защищенность проводки и удобство ее обслуживания. При выборе подходящей гофры лучше отдавать предпочтение изделиям с внутренним перетяжным зондом.

Монтаж на деревянных перекрытиях

Чтобы закрепить кабель на деревянной поверхности потолка, нужно предварительно протянуть его по стальной трубе – эта мера предназначена для защиты от возгорания. Диаметр трубки зависит от диаметра проводки. Если позволяют размеры трубы, в ней можно протянуть несколько кабелей.

Здесь потребуются распределительные коробки из негорючих материалов (в идеале – металла). Внутренние поверхности обрабатывают изоляционными материалами, чтобы исключить возможный контакт кабеля со стенками коробки.

Порядок действий:

  1. Схему переносят на поверхности, отмечая линии, по которым будет проходить электрика.
  2. Устанавливают распределительные коробки.
  3. Нарезают металлические трубы на отрезки нужной длины. Крепят их к потолку.
  4. Отдельные элементы сваривают в единую конструкцию.
  5. Прокладывают по трубам кабель, используя протяжку.
  6. Выводят проводку в распределительную коробку, оставляя концы длиной около 20 см.
  7. Соединяют жилы проводки, изолируют, заземляют.
  8. Проверяют систему.

Советы профессионалов по выбору

Несмотря на отсутствие строгих правил по цветовой маркировке гофрированных труб, по цвету пластиковых изделий обычно можно определить конкретный материал изготовления:

  • синий – полипропилен;
  • серый – поливинилхлорид;
  • черный – полиэтилен низкого давления.

С другой стороны, можно ориентироваться на международный стандарт раскраски, когда цвет указывает на предназначение кабельной линии:

  • белая гофра или провод – компьютерная сеть;
  • серая или черная – общее назначение;
  • зеленая – телефонная сеть;
  • красная – уличная проводка.

Прокладка кабеля в гофре не вызывает особых трудностей, имея определенные навыки, с ней может справиться каждый. Что касается тонкостей, связанных с подключением и организацией электросети, если вы не имеете необходимых знаний, доверьте эту работу квалифицированным электрикам.

Читать далее: Пресс для топливных брикетов как своими руками сделать станок для прессования опилок

В домах и квартирах, как правило, проводится скрытая проводка. В таком случае она укладывается в заранее подготовленные для этой цели штробы, на которые после наносят штукатурку. Альтернативой такому способу может быть внешняя проводка, которую скрывают под гипсокартонном или подвесными потолками.

При прокладке центральных магистралей проводки, кабель затягивают в гофру перед ее укладкой. Что касается ответвлений под розетки и выключатели, то протяжка может быть выполнена позже.

Крепеж

Для наружной проводки используются специальные клипсы, размер которых подбирается под диаметр гофры. В том случае, когда проводка монтируется в канал или внутри короба, для крепежа используются хомуты. В штробе допускается крепление на быстро застывающие растворы, например, алебастр.


Гофра для кабеля, устанавливаемая на клипсу

  • При монтаже проводки следует по возможности избегать образования острых угловых соединений.
  • Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
  • Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.


Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях

Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно


Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять

Штробление стен

Если ситуация такова, что на голые черновые стены кабель положить не удается или слой штукатурки слишком тонок, то стены придется штробить. Борозда или прямоугольная выемка в стене для кабеля и называется штробой. Сделать ее просто, но зачастую весьма трудоемко.

Начинать следует с разметки. После этого выбирается инструмент для данной работы: болгарка, перфоратор или штроборез. Электрический штроборез по причине дороговизны используют не все, хотя он очень удобен. Гораздо чаще используется болгарка или перфоратор. При работе с этими инструментами необходимо надевать защитные очки и одежду. Поднятая пыль может быть такой густой, что вы ничего не увидите на расстоянии вытянутой руки. Если нет электроинструмента, штробить придется зубилом и молотком. Это очень трудоемко, к тому же выемка получится неровной, и есть опасность, что часть штукатурки отвалится.

Штроба в бетонной стене

Глубина штробы должна быть достаточной для того, чтобы кабель скрылся в ней с запасом. Учтите, что в данном случае коробка под розетку обычно устанавливается в стену. Аккуратнее и проще работать болгаркой, особенно если проводов в штробе несколько. Для резки штукатурки или кирпича используют сменные диски по камню, для твердого железобетона — алмазные насадки. По всей линии протяженности кабеля прорезаются 2 параллельно идущие линии на достаточную глубину, чтобы скрыть провод, и еще пара миллиметров берется про запас (еще нужно скрыть крепеж).

После того как кабель закреплен в штробе, его покрывают штукатуркой — цементной или гипсовой

Ширина штробы зависит от количества проводов. При этом необходимо помнить, что они должны располагаться на расстоянии 3–5 мм друг от друга. Прорезав эти 2 линии, при помощи обычного долота или перфоратора сбейте перемычку между ними — и штроба готова. Теперь в нее можно монтировать кабель. Провод крепится все теми же увэшками. Теперь штробу можно замазывать штукатуркой. Перед тем как это сделать, необходимо еще раз проверить, все ли на месте и на достаточную ли длину выдвинуты концы проводов.

После того как проводка уложена в штробу и оштукатурена, можно приступать к другим видам отделки

До оштукатуривания нужно вычистить пыль из штроб щеткой и покрыть выемку грунтовкой. После этого развести необходимое количество штукатурной смеси и наносить ее шпателем, вдавливая внутрь штробы. Затем широким шпателем нужно удалить излишки штукатурки и оставить смесь высыхать примерно на сутки. В местах, где будут располагаться разветвительные коробки, провода остаются висеть пучками.

Концы проводов скручиваются вместе и изолируются

Коробки монтируются после заделывания штроб, поскольку не всегда ясно, на какую глубину их устанавливать.

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Какую гофру выбрать для проводки

Тем, кто решил провести работы по укладке кабеля в гофру самостоятельно, нужно знать, какие виды гофры существуют и как их выбирать. Так как главная функция гофры защитная, необходимо правильно подобрать материал: он должен быть качественным

Также важно правильно определить, какой вид гофры нужен для конкретной работы с электропроводкой

Материал должен быть самозатухающим, гибким и желательно гидроизоляционным. Если прокладку выполняют по дереву, то по всем правилам гофра должна быть термостойкой. Установка такого металлорукава будет иметь довольно высокую стоимость.

Виды материалов:

ПВХ. Поливинилхлорид имеет свойство самозатухать, что значительно увеличивает уровень защиты.
ПНД. Полиэтилен низкого давления обладает хорошей гибкостью.
ПВД. Полиэтилен высокого давления используют, чтобы проложить скрытую проводку

Важно, что материалы, в которых ведется проводка, не были подвержены горению.
ПП. Пластиковый тип гофры используют, чтобы произвести затягивание кабеля в каналы для электропроводов.

Использование полиамида целесообразна при необходимости надежной гидроизоляции. В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд.

Фальшпотолок

Широкое распространение получили различные виды фальшперекрытий. Благодаря их монтажу можно выполнить качественную и безопасную электропроводку по потолочному пространству, которая скроется за фальшперегородкой.

Прокладка кабеля над фальшпотолком Далее будут представлены наиболее популярные виды фальшперекрытий, а также нюансы прокладки электропроводки для каждого из них.

Гипсокартон

Потолки из гипсокартона пользуются широким спросом из-за низкой цены и возможности монтажа своими руками. Они относятся к подвесному типу. Для установки предварительно формируется металлический корсет, который и служит базой для крепления электрической проводки. Допускается укладывать кабеля в пластиковых или металлических гофрах. Недостатком является ограничение доступа к смонтированной электропроводке, что приводит к необходимости принятия дополнительных мер.

Проводка в потолке из гипсокартона

Рейки

Данный вид потолочного покрытия сопровождается использованием подшивного типа монтажа, что также ограничивает дальнейший доступ к проводке. Крепление реек осуществляется к деревянному каркасу, который предварительно формируется на базовом основании. Способ прокладки проводников зависит от материала изготовления потолка. При этом может потребоваться делать дополнительные отверстия в обрешетке для пропуска кабельных линий.

Осветительные приборы в реечном потолке

Кассеты

Относятся к категории подвесных фальшперекрытий. Собираются из отдельных прямоугольных или квадратных элементов из спрессованной бумаги и стекловолокна. Они устанавливаются в заранее подготовленные места из пластиковой или металлической обрешетки.

Монтаж подвесного потолка Армстронг

Натяжной

Использование декоративного обрамления потолочного пространства при помощи натяжного перекрытия позволяет применить любую цветовую гамму. Для этого используется термическая резина определенной структуры. Монтаж осуществляется к стенам, что способствует образованию пространства между облицовочной перегородкой и основным потолком.

Его можно использовать для прокладки электрической проводки, крепя ее к базовому покрытию. При этом рекомендуется выдерживать высоту, которая исключит близкое нахождение проводки у натяжного покрытия. Рассматриваемый вид фальшперекрытия также ограничивает дальнейший доступ к электрической схеме.

Разводка электрики над натяжным потолком

Электропроводящая панель

Токопроводящие панели из вспененного полиуретана (выступающего в роли изолятора) и двух изолированных друг от друга прослоек фольги (проводники электрического тока) позволяют красиво и необычно оформить потолок. Их монтаж может вестись с использованием подвесной технологии либо посредством приклеивания непосредственно к потолку. При укладке проводки понадобится воспользоваться открытым или скрытым способом. Оба варианта не дадут доступа к беспроблемному обслуживанию электропроводки.

Светодиодное освещение с помощью токопроводящих панелей

Прокладка кабеля без гофры

Если стены сделаны из бетона, а провода в них будут укладываться в штробах, то замоноличивание кабеля без гофры допускается правилами ПУЭ-7. В таком случае кабель можно прокладывать без гофры. То же самое касается и перегородок из негорючих материалов.

При этом нужно понимать, что гофра здесь, как в первом, так и во втором случае, служит как бы для безопасности самого кабеля. То есть, при его повреждении, если просядет стена и т. д., будет проблематично заменить кабель. Поэтому из практических соображений становится понятно, что прокладка кабеля без гофры считается недолговечным монтажом.

Например, что произойдёт в стене с замоноличенным кабелем, если стена даст усадку и на ней появятся трещины. Поэтому если здание старое или может дать усадку, то все же рекомендуется прибегать к использованию гофры при монтаже кабелей в стены.

Если говорить о практичности, то можно еще сказать и о ремонтопригодности электропроводки в гофре. Частично заменить проводку, по крайней мере, на вертикальных и горизонтальных участках, намного проще, если провода уложены в гофре. Здесь вам никакого штробления не нужно, просто вытянуть повреждённый участок кабеля и протянуть новый кабель обратно.

Когда нужно укладывать кабель в гофру обязательно

В принципе ответ на этот вопрос и так очевиден: если проводка осуществляется по материалам, которые поддерживают горение. Здесь, конечно же, лучше использовать гофру, чтобы пресечь распространение огня в связи с отсутствие воздуха. Всегда заматывайте синей изолентой концы гофры, чтобы в неё не поступал воздух.

При этом следует понимать, что гофра лишь не поддерживает горения. То есть, она не защитит на 100% от пожара

Чтобы этого не случилась важно подобрать правильное сечение кабеля и номинал автомата. В таком случае, если и произойдёт короткое замыкание, то изоляция провода останется невредимой, поскольку автоматический выключатель сразу же отключит питание

Итак, в стенах из кирпича и бетона кабель можно прокладывать без гофры. Также это можно делать и в перегородках из материалов, которые не поддерживают горение. Однако в тех случаях, когда кабель прокладывается по деревянным балкам, наличие гофры является обязательным правилом.

Взамен гофры можно использовать металлические трубы. При этом нужно понимать, что гофра, это неплохо, поскольку она защищает кабель, пускай не от перфоратора, так от растяжений в случае усадки дома. Поэтому, если сильной экономии нет, то лучше все-таки прокладывать провода в гофре, в том числе и в стяжке пола.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

О том, какие бывают виды гофры для кабеля, читайте в статье, на которую мы сослались!

Как применять приспособления для протягивания кабеля

Отсутствие зонда не является препятствием, так как его можно заменить иными устройствами. Возможно, процесс станет чуть более трудоемким — однако результат будет достигнут. Вот наиболее распространенные способы применения альтернатив зонду.

Задействовать УЗК

УЗК (также известен как буш, он же кондуктор кабельный) — это специализированное устройство для закладки кабельных каналов.

Оно представляет собой монтажный инструмент, с помощью которого протягивают кабель. Состоит УЗК из двух компонентов: гибкой либо жесткой насадки, а также стекловолоконного, нейлонового либо стального прутка. При значительной протяженности буша к нему прилагается лебедка либо катушка для намотки.

Последовательность действий такова:

  1. УЗК заводят внутрь трубы.
  2. Кабель прикрепляют к бушу (при этом допустимо задействовать кабельный чулок).
  3. УЗК вытягивается из трубы, заменяя собой кабель.

Для повышения эффективности процесса используют лебедки (на гидравлике, на электричестве или механические). Чтобы ускорить протаскивание провода и минимизировать силу трения, можно подключить к процессу специальные мази.

Стоимость УЗК может достигать чуть ли не полумиллиона рублей. Естественно, частным домохозяйствам невыгодно приобретать такое устройство, поэтому временно одолжить УЗК у соседей вряд ли удастся. Таким техническим решением пользуются в основном монтажники-профессионалы.

Протяжки УЗК на видео:

Задействовать компрессор или пылесос

Протянуть кабель в металлическую или пластиковую трубу будет предельно несложно, при условии что диаметр изделия невелик. Алгоритм действий таков:

  1. Пылесос прикрепляют к одному из концов трубы. С противоположного конца вводят бечевку либо легкую нитку, на которую подвешен небольшой груз. Таким грузиком может стать обычная пробка, пенопластовый или поролоновый шарик. Катушку следует разматывать по мере всасывания нитки в трубу.
  2. Как только нить вышла с противоположного конца, провод следует закрепить. Если же он чересчур тяжелый, к нему прицепляют проволоку. Потом с противоположного конца трубы вытягивают бечевку с проводом либо кабелем.
  3. Если проволока была протянута, к ней присоединяют проводку и втягивают обратно (по аналогии с ниткой, втягивать следует зондом внутрь).

Протягивание посредством компрессора происходит по этому же алгоритму. Единственная разница заключается в том, что размещают компрессор с той же стороны, откуда вводят нить.

На видео пример использования пылесоса что бы затянуть тонкую нить, а затем с ее помощью, провод.

Устройство с магнитом

Работать с этой протяжкой чрезвычайно легко, но применим он только к трубам из пластика.

Неодимовый магнит

По понятным причинам с металлическими трубами этот способ работать не будет. Магнит закрепляют на проводе, который собираются протянуть. Он станет реагировать на другой магнит — внешний (его следует закрепить на ролике, управляемом монтажником). Для достижения результата надо будет просто просунуть в трубу  провод с ответным небольшим магнитом на конце, и протянуть его перемещая мощный основной магнит по наружной стороне трубопровода.

Этот метод оптимален для ПНД или ПВХ труб со значительным метражом, а также для протяжки провода в полостях потолков, полов и стен. Есть и аналогичные технические решения для не слишком протяженных кабельных каналов. Наконечник с магнитом закрепляют на конец кабеля, и он реагирует на другой магнит, который размещен на стержне из пластика.

Виды

Гофра для проводов выпускается нескольких десятков видов. Артикулы этого специального изделия различаются по цвету, материалу изготовления, диаметру, выдерживаемым нагрузкам, толщине стенок. Рассмотрим виды гофротруб:

По материалу

  • Поливинилхлоридные (ПВХ). Используются как негорючие и недорогие защитные изделия для кабеля, которые нужно располагать вне зоны воздействия солнечных лучей, воды и ультрафиолетового излучения.
  • Металлические (металлорукава). Защищают от механических повреждений, пожаров, разъедающих и других активных веществ.
  • Полиэтиленовые, полипропиленовые (ППР). Могут предназначаться для укладки в условиях высокого (ПВД) или низкого (ПНД) давления, выдерживают температурное влияние от – 40 °C до + 45 °C, а также воздействие кислот, щелочей, ультрафиолетовых лучей и масел (ППР-трубы являются самозатухающими и обычно окрашиваются при изготовлении в серый цвет, ПНД – в оранжевый или чёрный).

Полиэтиленовая гофраИсточник elektro-svitidla.com

По устойчивости к внешним воздействиям

  • Лёгкие (толщина стенок до 320 Н/5 см², являются гибкими, не выдерживают сильной нагрузки) укладываются в потолочных и стеновых гипсокартонных конструкциях.
  • Средние (толщина стенок до 750 Н/5 см²) могут размещаться в штробах стен помещений.
  • Тяжёлые (толщина стенок до 1250 Н/5 см², являются негибкими) выдерживают укладку в бетонных стяжках, выдерживают воздействие влаги, пыли и грязи.
  • Армированные сверхтяжёлые (толщина стенок металлической гофры для электропроводки более 1250 Н/5 см², она представляет собой скрученные спиралью металлические проволоки, покрытые пластиковой оболочкой) предназначаются для прокладки на улице или под землёй.

По количеству слоёв

  • Однослойные (могут иметь разную толщину).
  • Двухслойные (имеют сразу две стенки).

Металлическая гофра, в свою очередь, делится на несколько подвидов. Она может производиться из нержавеющей либо оцинкованной стали, в качестве покрытия используется пластик или полимерный материал. Металлополимерный гофрорукав имеет наилучшие пользовательские характеристики, так как максимально защищает провода от воды и пыли.

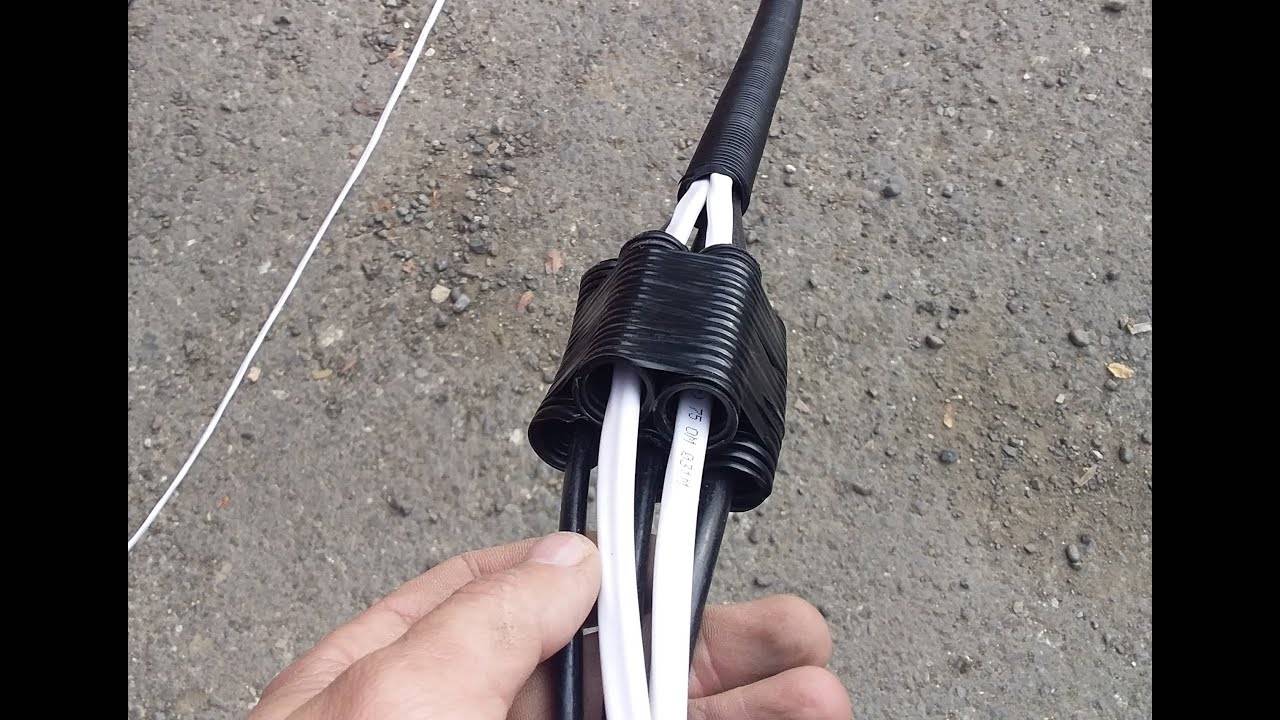

Прокладка металлической гофрыИсточник rusenergetics.ru

Наружный диаметр гофрированных изделий для кабеля может колебаться в пределах от 16 мм до 87,5 мм, внутренний – от 5 мм до 78 мм. Также в конструкции некоторых гофротруб предусматривается наличие зонда, который помогает протягивать гибкие провода сквозь рукав.

Согласно ГОСТ Р МЭК 61386 различают несколько типов гофрорукавов: по степени распространения процесса горения, по защите от возникновения коррозии. По правилам ГОСТ 14254-2015 степень защищённости гофротруб от проникновения и воздействия твёрдых частиц и/или воды обозначается согласно индексу IP. Также гофромагистрали делятся на несколько видов по тому диапазону температур, при котором они могут эксплуатироваться. При осуществлении выбора определённого вида гофры специалист должен руководствоваться сведениями об использовании и расположении прокладываемой проводки.

Прокладывание в штробыИсточник uk-parkovaya.ru

Например, на улице обязательно нужно применять защищённую армированную гофротрубу, которая противостоит воздействию механических, природных, температурных факторов и имеет соответствующее предполагаемой нагрузке обозначение показателя IP.

Размер

Толщина гофрированного кабеля определяет количество и толщину проводов, которые можно проложить сквозь такой защитный рукав. При продаже гофротрубы она имеет маркировку, в которой в первое число обозначает внешний диаметр, второе – толщину стенок. Указан диаметр гофры для кабеля в таблице:

Так определяется толщина гофры (таблица, часть 1)Источник infocable.by

Так определяется толщина гофры (таблица, часть 2)Источник infocable.by

Приведём несколько примеров для улучшения понимания процесса правильного подбора гофрорукавов для различных видов и типов кабеля (проводов):

  • 16 мм – трубы с такой толщиной подойдут для прокладывания двух проводов от электрического распределительного щитка к осветительным приборам;
  • 20 мм – такая гофра подходит для проведения кабеля к розеткам и выключателям;
  • 25 мм – такая толщина гофротрубы идеальна, если необходимо провести кабели от электрощитка до другого компонента электроцепи;
  • 32 мм – такой толстый рукав помогает проложить кабель от одного щитка к другому;
  • 40 мм и толще – такая гофра используется для прокладывания проводки в межэтажных покрытиях.

Комбинированный вариант электрики

Однако не нужно брать за аксиому все вышесказанное и монтировать у себя в квартире электрику только по потолку, либо только по полу.

Весьма распространен вариант комбинированного решения данного вопроса. Часть проводов пускается поверху, а часть по низу.

Иногда в равной степени, иногда нет. Причиной этого может быть очень большой объем и разветвленность всей архитектуры проводки.

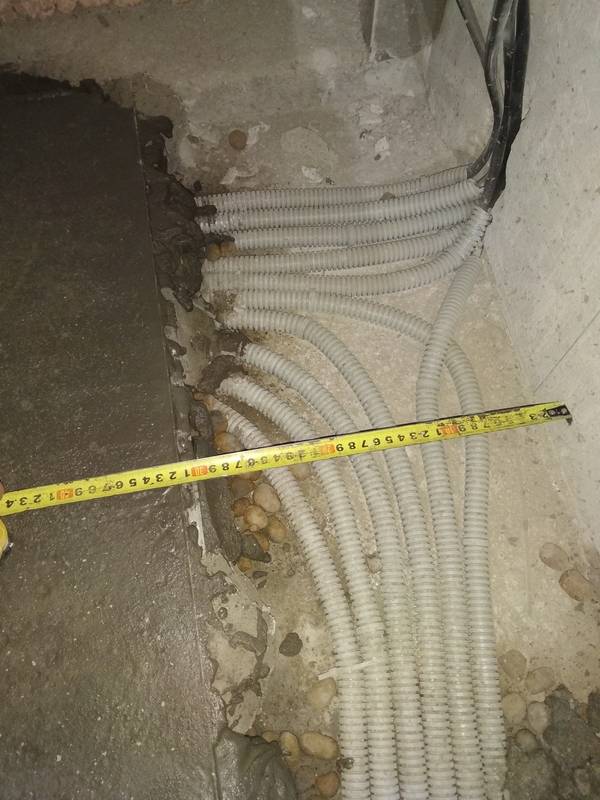

Если у вас в электрощитке не менее двух или трех десятков модульных аппаратов защиты, и при этом есть еще слаботочный щит, то при монтаже всего этого хозяйства по полу, вы получили бы огромнейший шлейф проводов.

Чем он шире, тем выше вероятность перехлестов и пересечения гофр между собой. Такие пересечения не есть хорошо. А в некоторых случаях даже могут привести к увеличению толщины стяжки.

Поэтому здесь идеальным решением будет комбинированный вариант. Небольшое количество гофр (в первую очередь слаботочку) можно пустить по потолку.

А силовые провода уложить в стяжку.

Также по потолку в будущем можно будет пускать дополнительные линии, которые вы изначально и не планировали, например на систему кондиционирования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
