Обзор водопроводных труб ПНД

Советы, как выбирать

ПНД – оптимальный выбор для монтажа в грунте или цокольных помещениях без ультрафиолетовых лучей, резких скачков температуры и механических колебаний. При выборе вида, размера труб руководствуются назначением и условиями эксплуатации. Сначала определяют назначение трубопроводов – напорные и безнапорные, герметичные или нет. Силовые, телефонные или интернет-сети прокладывают в кожухах из трубок большего размера, нередко эти трубопроводы не герметизируются.

Второй важный фактор – рабочее давление в водопроводе или давление грунта на безнапорные сети. От этих факторов зависит выбор конструкции трубы (гладкостенная, гофра, гофра двухслойная, раструбная). Кроме того, учитывают температурный режим – перегрев земли летом, промерзание зимой.

Выбор параметров трубы для канализации зависит от веса вышележащего слоя грунта. Если глубина залегания больше 5–6 м или канализация находится под площадкой для автомобилей, используют гофрированные двухслойные трубы с большой кольцевой жесткостью. Гофру применяют и при глубокой закладке водопроводов, большом слое стяжки над системой теплого пола.

При выборе материалов в магазине лучше выбирать товар известных брендов. Гофра однозначно лучше импортного производства. Гладкостенные трубы можно выбирать и отечественных производителей.

Примерная цена и лучшие производители

Лучшие отечественные производители – «Евротрубпласт», «Казаньоргсинтез», «ТехСтройПолимер», «ПолиПластик», «БалтЭнергосистемы». Импортных производителей множество, но качество импортных труб ПНД ненамного выше отечественных, а вот цена существенно отличается. Определять наличие и цены труб иностранных производителей нужно отдельно по каждому региону: ассортимент и цены очень разные!

Цена ходовых изделий отечественного производства:

  • 1 м гладкостенной водопроводной трубы Ø 32 мм стоит от 50 мм, Ø 40 мм – от 70 рублей;
  • 1 м однослойной гофротрубы Ø 50 мм стоит примерно 60 рублей; Ø 63 мм – 90 рублей; Ø 110 мм – 150 рублей;
  • раструбная ПНД конструкция ходового размера 110 мм и длиной 2 м стоит около 300 рублей; гофрированная – порядка 400 рублей.

Особенности, достоинства и недостатки

Полиэтилен, как органический материал, обладает особыми свойствами. Свою актуальность на рынке коммуникаций полиэтиленовые трубы получили благодаря ряду неоспоримых достоинств:

  • эластичность, гибкость, стойкость к деформации
  • химическая нейтральность, устойчивость к агрессивным средам
  • отсутствие коррозии
  • простой монтаж трубопровода, возможность легко вносить изменения в конфигурацию системы (добавлять/удалять элементы)
  • сварка «в стык» требует меньше времени и ресурсов, чем для металлических аналогов
  • гладкая внутренняя поверхность стенки создает минимальное сопротивление потоку, облегчая работу системы прокачки
  • экологическая безопасность
  • долговечность
  • низкая теплопроводность
  • не проводят электрический ток и препятствуют распространению звука

Стоимость коммуникаций на базе полиэтилена дешевле на 30-40% в сравнении с аналогичной системой из стали.

Но есть минусы. К недостаткам полиэтиленовых труб относят следующее:

  • материал горюч при воздействии открытого пламени и температуре свыше 400°С, выделяет опасные вещества
  • «боится» воздействия ультрафиолета, в открытом виде нуждается в дополнительной изоляции
  • имеет высокий коэффициент теплового расширения (в 10 раз выше чем у стали), требует организации компенсирующих узлов
  • при отрицательных температурах теряет эластичность

Недостатки несколько ограничивают область применения, но это не мешает повсеместному использованию полиэтилена в магистральных и локальных трубопроводах.

Процесс производства полиэтиленовых труб ПНД на видео:

Технические характеристики чугунных труб

ЧНР — чугунная напорная раструбная послужила прототипом легких полимерных аналогов. Несмотря на все достоинства современных материалов, чугун обладает рядом свойств, которые делают его востребованным и незаменимым на некоторых подземных участках водопровода.

ЧНР водопроводная не однородна по материалу, как это может показаться из-за битумного черного покрытия. Соединительные части (раструбы) отливаются в песчаных формах из серого чугуна или кокиля, в то время как ствол ее изготавливается из более прочного сплава. Чугунные водопроводы отвечают следующим эксплуатационным требованиям:

  1. Незначительный коэффициент линейного растяжения.
  2. Устойчивость к экстремальному перепаду температур.
  3. При пожаре не поддерживает горения, не тлеет, не выделяет в атмосферу отравляющих веществ.
  4. Обладает звукоизоляционными свойствами.
  5. Длительный срок эксплуатации.
  6. Прочность, высокая сопротивляемость механическому воздействию.

Требования государственных стандартов более строги к стыковке элементов чугунного водопровода, чем к длине самого изделия. Отклонения от заданных таблицами параметров длины допускаются до 50 см как в большую, так и в меньшую сторону.

Допуски:

  1. Не более 10% от общего количества штук в партии могут отличаться длиной от норматива трубы с условным проходом до 150 мм. Максимальное отклонение не может превышать 20% предусмотренной нормативом длины.
  2. 25% длины могут недосчитаться 10% штук с большим внутренним диаметром.
  3. Переход раструба в цилиндрическое тело выполняется с уклоном или в виде уступа. Предельные показатели отклонения от плоскости составляют не более ±20 мм.

Самый большой недостаток чугунных изделий — это их вес, что предполагает использование при установке тяжелой строительной техники.

Требования

ГОСТ предусматривает использование чугунных труб в водопроводах жилого фонда. К наружной водопроводной сети для учреждений общественного пользования по-прежнему применяются требования СНиП и СанПин, в соответствии с которыми использование металлопластиковых и полипропиленовых труб невозможно, как и медных стояков с малым диаметром.

Для обеспечения питьевой водой животноводческих ферм, промышленных предприятий, в производственном процессе которых необходима вода в больших количествах, могут использоваться только стальные сварные или чугунные подземные конструкции. Внешняя развязка также изготавливается из стали или меди.

В СНиП прописаны нормы испытательного гидравлического давления, оно должно соответствовать при испытании подземных коммуникаций 0,5 МП, или 5 кгс/см². Герметичность соединений внешних водопроводов до установки гидрантов, запорных клапанов и прочего оборудования должна выдержать нагрузку 3 кгс/см² — 0,3 МПа. На месте врезок в систему наружной и подземной части водопровода на время проведения испытаний устанавливаются фланцевые заглушки.

Маркировка труб из чугуна

Маркируются канализационные чугунные трубы так же, как и для водопровода — в полном соответствии с ГОСТ. Для изделий с условным внутренним проходом до 150 мм используется способ литьевого нанесения информации. Для внутреннего рынка маркировка содержит следующие данные :

  • товарный знак изготовителя;
  • год выпуска;
  • условный проход.

Для труб с условным проходом, превышающим 150 мм, предусмотрена возможность нанесения маркировки белой краской посредством трафарета или клише.

Маркировка для экспортной партии устанавливается предприятием-изготовителем в соответствии с требованиями иностранного заказчика. Чаще всего штампы или литье, изготовленные для зарубежного заказчика, содержат такую информацию:

  • код страны-изготовителя;
  • номер договора;
  • класс;
  • условный проход (в миллиметрах);
  • товарный знак производителя.

Чугунные напорные трубы соответствуют третьему классу точности по ГОСТ 26645- 85, регламентирующему минимальную и максимальную массу изделия с учетом припусков и потерь при проведении механической обработки литых изделий из черных и цветных металлов.

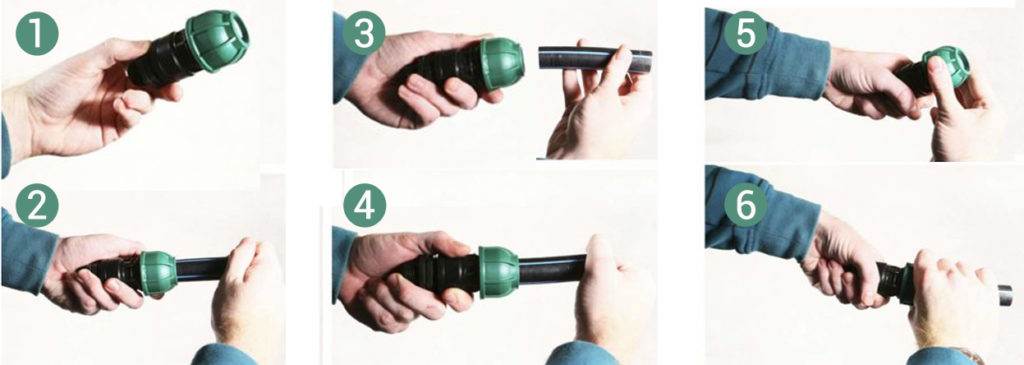

Монтаж ПНД труб и компрессионных фитингов.

Для монтажа полиэтиленовых труб используют фитинги.

Фитинги с трубой соединяют обжимными зажимами, которые похожи по принципу цанговых соединений от металлопластика. Если соблюдать все условия и правила обжима, соединение будет прочным и долговечным. Цанговые или компрессионные фитинги удобны в сборке трубопровода своей простотой при монтаже. Также есть разновидность резьбовых компрессионных фитингов. Герметичность компрессионных фитингов осуществляется за счет резинового кольца, которое зажимается гайкой. Для плотного прижима фитинга можно использовать обычный газовый ключ или подпружиненный, но следует соблюдать аккуратность, чтобы не повредить соединительную конструкцию. Чтобы соединение получилось плотным и герметичным необходимо продвинуть трубу в фитинг до упора.

При необходимости можно снять фаску, чтобы труба легче зашла. Если трубу вставить не до конца, через некоторое время возникнет течь. Для дополнительной плотности места соединения смазывают герметиком.

При монтаже водопровода из ПНД труб, следует помнить, что прямые солнечные лучи действуют на них разрушительно. Соответственно необходимо прятать трубы от солнца. В случае, если водопровод размещен под землёй, то трубы монтируют не прямой линией, а змейкой. Это правило необходимо соблюдать, так как в ПНД трубах коэффициент теплового расширения достаточно высокий, и если водопровод прокладывали летом, то длина его немного больше, чем зимой. В холодное время года температура воды низкая, соответственно уменьшается длина трубы, возникает напряжение и может произойти разрыв. Таким образом, можно говорить о том, что ПНД трубы – это отличный вариант для прокладывания соответствующих коммуникаций, поскольку они являются идеальным вариантом в соотношении цена-качество.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru «ВИКО» — инженерная сантехника в Челябинске

Кратко о дачных системах орошения

Орошение грядок и плодовых деревьев на даче с помощью труб можно организовать несколькими способами. Выбирая ту или иную систему, необходимо отталкиваться от типа почвы на участке, общих климатических условий и желания (или нежелания) тратить свое время на полив огорода.

Ручной способ увлажнение почвы слишком трудоемок. Загородная дача предназначена для отдыха. Нередко горожане ездят на нее по выходным, чтобы в поте лица там трудиться. Есть те, кому подобное времяпрепровождение даже очень нравится.

Но большинство хочет просто отдохнуть за городом. Однако небольшой огород, яблони и смородина на даче есть практически у каждого. И их надо поливать.


Все системы искусственного орошения дачного участка делятся на два вида: автоматические и полуавтоматические – первые подразумевают перекладывание контроля над процессом поливки полностью на автоматику, а вторые частичное участие человека

По способу подачи воды различается три вида систем неручного полива:

  1. Капельная поверхностная.
  2. Внутрипочвенная.
  3. Дождевание (разбрызгивание).

Технология создания «искусственного дождя» является самой распространенной. Для устройства такой системы на дачном участке необходимо установить несколько роторных дождевателей и подвести к ним трубы водопровода. Однако воды такие разбрызгиватели тратят слишком много.

Часть ее просто испаряется, не долетев до почвы. Эта разновидность дачной ирригации в основном предназначена для поливки больших по площади газонов.

Два других варианта систем автополива подразумевают подачу влаги в грунт или на него непосредственно рядом с поливаемым растением. Для этого используются перфорированные трубы, капельницы и баблеры. Подобный способ орошения более экономичен в плане расхода воды, но из-за большой протяженности водоводов более дорог в устройстве.


Для внутрипочвенной поливальной системы трубопровод с перфорацией придется закапывать в землю на глубине 20–30 см, а для поверхностной трубы можно уложить на грунте

Все подробности о выборе труб для устройства капельного полива вы найдете в статье, посвященной этому интересному вопросу.

Трубы для всех видов полива огорода выбираются по диаметру в диапазоне от 25 до 32 мм. Если давление в центральном водопроводе на даче низкое или вода подается в систему из бака самотеком, то сечение должно быть ближе к верхней границе. В противном случае можно сэкономить, взяв трубы и фитинги диаметром в 25–27 мм.

При меньших величинах трубопровод будет работать неэффективно, поливая землю слишком долго. А при больших размерах он окажется излишне дорогим удовольствием. Поток воды все равно будет заполнять такую трубу только наполовину. А трубные изделия большого диаметра стоят заведомо дороже своих более тонких аналогов.

Правила и ориентиры выбора шланга для полива культурных растений и зеленых насаждений на дачном участке изложены в статье, которую мы рекомендуем прочесть.

Особенности монтажа металлических труб

Как уже упоминалось ранее, при покупке труб для водоснабжения нужно обращать внимание не только на стоимость и технические параметры, но и на сложность монтажа. Что касается трубопроводов из металла, то здесь способов монтирования может быть два

  1. Разборный монтаж

Разборный способ

установки трубопровода подразумевает соединение труб посредством специальных резьбовых фитингов. Труба при этом вкручивается в фитинг, а сам стык зажимается контргайкой. Иными словами, никаких фитингов со штуцерами, как в случае с пластиковыми трубами, здесь нет.

Для монтажа потребуется лишь обычный гаечный ключ, но подобная простота имеет и обратную сторону – если диаметр труб будет превышать 6,3 см, то разборный монтаж произвести не удастся, поскольку контргаек, равно как и фитингов, подобного диаметра не существует.

  1. Неразборный монтаж

Как вы уже, наверно, догадались, неразборный метод

заключается в сварке или спайке мест соединения. Характерно то, что в данном случае диаметр трубопровода не будет играть никакой роли.

Такая универсальность метода требует применения специальных инструментов – аппарата для сварки, газового резака и т. д. Вот тут и «всплыл» главный недостаток неразборного монтажа – не все сварщики умеют сваривать трубы.

Технические характеристики и особенности монтажа полиэтиленовых труб

Трубы из полиэтилена низкого давления или просто полиэтиленовые изделия применяют только для прокладки холодного трубопровода. Ведь от горячей воды материал сразу же теряет свои эксплуатационные характеристики. Есть ограничения и к монтажу – материал ПНД разрешено использовать только внутри домов или же в траншеях на глубине, где не промерзает земля. При всем этом ПНД изделия являются востребованными из-за дешевизны и легкости монтажа.

Характеристики труб ПНД

Технические особенности

Трубы ПНД изготавливают из полиэтилена низкого давления. Именно свойства этого материала определяют технические характеристики изделий:

  • легкость – вес кубического метра ПНД составляет 900 килограмм, что упрощает монтаж труб,
  • устойчивость к давлению в десятки атмосфер, граничный предел прочности составляет 3-5 МПа,
  • ограничение рабочего температурного режима – при температуре меньше 0°С ПНД стекленеет, а при превышении 40°С – теряет кольцевую жесткость,
  • небольшое тепловое расширение – при нагреве до 70°С изделие из полиэтилена низкого давления увеличивается только на три процента.

Сфера применения

Продукция из полиэтилена низкого давления применяются при

  • прокладке трубопроводов для транспортировки питьевой или технической воды с температурой до 40°С,
  • прокладке трубопроводов для транспортировки газообразных или жидких материалов с температурой ниже 40°С,
  • прокладке фекальной или ливневой канализации,
  • сооружении короба или изоляционного слоя для электрических кабелей (для этих целей выпускают гофротрубы ПНД).

Важно также, чтобы транспортируемый материал не вступал в реакции с полиэтиленом, был инертным к этому веществу

Нормативы труб ПНД

Допустимые параметры изделий указаны в ГОСТе 18599, изданном в 2001 году. Этот документ регламентирует диаметр и толщину стенок. Эти параметры тесно связаны с типом использованного полимера.

  1. Разбег диаметра труб из полиэтилена РЕ 33 составляет 10-160 мм при толщине стенок в 2-12 мм. Но такие изделия крайне ненадежны при большом давлении – при нагрузке более 3,2 МПа материал лопнет.
  2. Использование другого полимера сорта РЕ 100 создает условия для производства изделий больших размеров. Теперь диаметр будет колебаться в пределах от 32 мм до метра с толщиной стенки 1-59 мм. Рабочее давление жидкости в таком трубопроводе допустимо до 10 МПа.
  3. Сорта полимера РЕ 63 и РЕ 80 позволяет создавать крупногабаритные изделия. При этом допустимый начальный диаметр составляет всего 16 мм с толщиной стенок 2-67 мм. В такой трубопровод газообразный или жидкий носитель подается под давлением 6,3-8 МПа.

Только по диаметру в сортаменте формируется 34 оригинальных изделия. Также выпускается 15 типоразмеров продукции из сорта РЕ 33, 30 типоразмеров из сорта РЕ 63, 34 изделия из сорта РЕ 80 и 26 изделий из сорта РЕ 100. Такое разнообразие продукции позволяет заказчикам подобрать изделие, исходя из необходимых технических характеристик и пропускной способности.

Маркировка

Для упрощения выбора труб ПНД и предотвращения ошибок при их монтаже на внешнюю поверхность изделий наносится соответствующая маркировка:

  • название производителя и ГОСТ 18599-2001, по стандартам которого производят изделия,
  • используемый сорт полиэтилена,
  • величина сортамента, то есть наружный диаметр – например, труба ПНД 25, 32, 50, 63 или даже 225 мм, что обуславливает характеристики и пропускную способность изделия,
  • следующее значение обозначает толщину стенки в миллиметрах,
  • номинальное рабочее и максимально допустимое давление в МПа,
  • дата изготовления и номер партии.

Следует отметить, что изделия маркированы и цветовыми полосами. Желтая указывает на возможность использования трубопроводов для транспортировки газа, а синяя обозначает прокладку водопроводных сетей.

Зачастую мерные отрезки ПНД труб составляют 5-24 метров. Хотя полиэтиленовые водопроводы диаметром до 180 миллиметров реализуются в бухтах протяженностью 30−40 метров, а иногда и до 0,5 километра – такие водопроводные сети делают с минимальным количеством соединительных муфт, что удобно при сооружении сети наружного водовода.

Преимущества

Несмотря на ряд ограничений, такие изделия обладают весомыми преимуществами.

Технические характеристики и особенности монтажа полиэтиленовых труб Качественные и недорогие трубы ПНД применяют для прокладки водопроводов, транспортировки газа и изоляции электрокабелей.

Характеристика составляющих элементов

Качественные водопроводные трубы ПНД для холодного водоснабжения должны соответствовать следующим параметрам, которые значительно отражаются на долговечности их использования.

  1. Марка полиэтилена. В основном используется материал марок ПЭ80 и ПЭ100. Первый вариант идеальный выбор для строительства водопровода с небольшим сечением.

Данная марка полиэтилена обладает удовлетворительными потребительскими характеристиками и выдерживает небольшое давление внутри системы, которое образуется при транспортировке жидкости.

Поэтому, выбирая составляющие для монтажа магистрали вернее всего, что они будут изготовлены из этой марки полиэтилена.

  1. Показатель устойчивости. Это значение показывает насколько ПНД трубы и фитинги для водопровода устойчивы к внутреннему давлению и рассчитывается простым соотношением диаметра образца к толщине его стенки. Чем меньше показатель, тем крепче изделие.
  2. Подготовка траншеи. Водопроводные трубопрокатные материалы из ПНД для холодного водоснабжения будут служить долго, если при установке подземной системы правильно подготовить траншею.

Для этого обратите внимание, чтобы в почве, которая находится под трубопроводом, не было камней или других твердых предметов. Они могут спровоцировать повреждение полиэтилена и как следствие спровоцировать течь

Подложка уплотняется и только после этого в траншею укладывается полиэтиленовая труба, которая немного утапливается в подстилку.

При перевозке материалов стоит проверить, чтобы в кузове автомобиля не было никаких острых предметов или режущих элементов способных повредить полиэтилен и испортить его еще до момента монтажа.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

  • Компрессионные.
  • Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Что же такое ПНД

Действительно, что это за материал такой? Все довольно просто. Изделия из ПНД – это изделия, выполненные из пластика низкого давления. Часто имеют обозначения ПЭ. Кроме самого распространенного вида пластика – полиэтилена, существует еще целый ряд других видов. Среди них полипропилен, поливинилхлорид и так далее. Одним из самых крепких является полиуретан, особенно хорошо знакомый автомобилистам, так как именно из этого материала изготавливают сайлентблоки, которые даже в условиях жесточайших нагрузках способны служить в пять-семь раз дольше своих резиновых аналогов.

ПНД – это не что иное, как полиэтилен. Сегодня из него изготавливают большое количество изделий для холодного сезонного водоснабжения дачи, постоянного водоснабжения дома и так далее. Материалы из полиэтилена используются с насосными станциями и без них. Они применяются и с целью полива участка дачи, и с целью подвода питьевой воды, а также с целью защиты электропроводки.

Как видно, сфер применения очень много. Однако не все виды данных изделий годятся для всех целей. Как и у любого другого продукта, у этого есть своя маркировка, которая указывает на то или иное предназначение.

Труба ПНД

Как производятся

ПНД производится в аппаратах с давлением ниже 0,1–2 МПа; температуре 120–150 °C; в присутствии катализаторов – металлогалогенов (чаще всего смесь TiCl4 и AlR3). Для реакции используют нефтепродукты. Степень кристаллизации ПНД составляет 75–80 %.

ПНД изделия независимо от размера изготавливают методом экструзии, выдавливая расплавленный полиэтилен через экструдер.

Технология производства

Сначала гранулы полимера засыпают в экструдер и расплавляют при одновременном перемешивании. Затем ПЭ выдавливают через выходное отверстие экструдера, калибруют, медленно охлаждают. Готовую продукцию нарезают и упаковывают.
