Как правильно заправить кондиционер фреоном и диагностика заправки

Признаки утечки фреона

  • нет обдува холодным воздухом;
  • аварийное отключение, иногда уходящее в режим кода ошибок;
  • обмерзание теплообменника внутреннего блока;
  • обмерзание жидкостного порта (у мульти-сплит систем их может быть несколько);
  • «неровная» работа компрессора;
  • излишняя вибрация внешнего модуля.

Все эти признаки могут свидетельствовать о нехватке рабочего газа и требовать вызова мастера из сервисной службы.

Если кого-то интересует заправка бытового кондиционера своими руками, то нужно помнить о рисках окончательно испортить оборудование. Осуществить это проблематично и с точки зрения наличия рабочих инструментов. Тем более каждый вид хладагента имеет свои особенности, в связи с которыми не все методы заправки подойдут в том или ином случае.

Как определить утечку хладагента

  • к портам наружного блока подключают манометр;
  • к нему подсоединяют баллон с азотом через редуктор высокого давления;
  • вкачивают 30 атм;
  • проверяют специальной пенной жидкостью наличие утечки на соединениях обоих блоков;
  • если имеются паечные соединения на трассе, то их тоже тестируют.

Далее переходят к основному процессу, выполнить который можно с помощью одного из приведенных ниже способов.

Способы заправки кондиционера фреоном

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

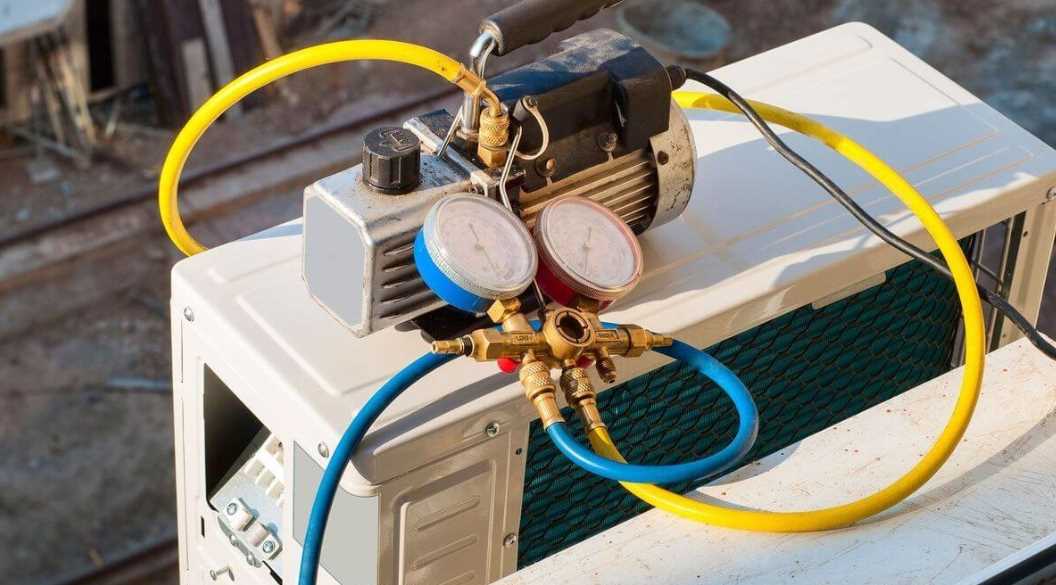

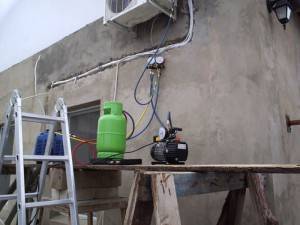

Заправка кондиционера своими руками потребует следующий набор:

  • манометр;
  • вакуумный насос;
  • баллон с фреоном;
  • строительные весы;
  • слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

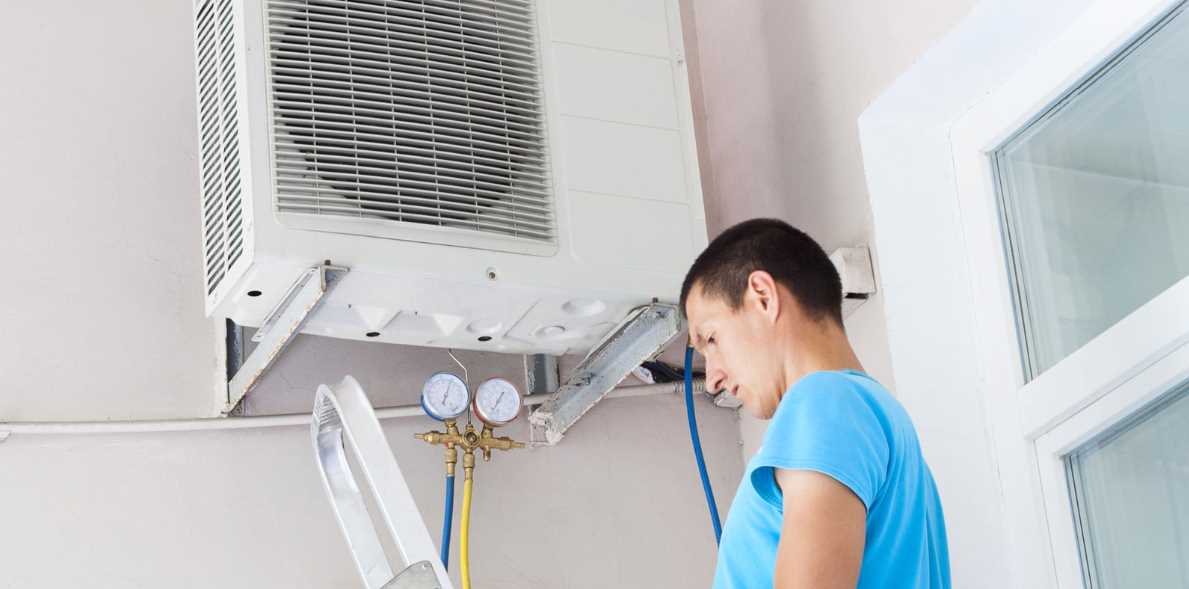

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Принцип работы автокондиционера

Автокондиционер состоит из нескольких элементов:

  • Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
  • Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
  • Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
  • Ресивера-осушителя, через который производится очистка и осушение хладагента;
  • Трубопроводов;
  • Расширительного клапана;
  • Охладительного вентилятора;
  • Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

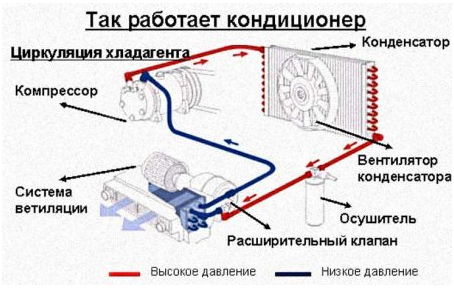

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

Варианты дозаправки

Статистика утверждает, что любое изделие климатического класса при эксплуатации теряет 8% от первоначальной заправки за год, поэтому один раз в 2 года необходимо заправить сплит-систему фреоном. А самостоятельно вы будете это делать или приглашать специалиста — это отдельный вопрос. Кондиционер нужно заправлять и в том случае, если он выдает температуру немного меньше, чем вы установили на дисплее, давление должно быть постоянным внутри системы и количество хладагента играет при этом основную роль.

Есть два основных метода дозаправки кондиционера фреоном.

  1. По степени давления. Чтобы определить количество летучего газа для заправки, надо знать оптимальное давление, указанное в инструкции по эксплуатации, сравнить его с давлением в системе кондиционирования, которое показывает подключенный коллектор. Как правило, такой метод заправки кондиционера по давлению, осуществляется при утечке фреона из-за длительной эксплуатации.
  2. По массе. Метод применяется при полной замене хладагента — сначала из системы его выкачивают, а потом, при помощи электронных весов, зная вес газа, закачанного в баллон, заправляют сплит-систему фреоном.

Существует методика с помощью мерного стекла, но им пользуются для заправки кондиционера хладоном очень редко, только после проведенного ремонта. При обнаружении в специальном смотровом окне наличия пузырьков воздуха, закачка фреона не производится до тех пор, пока они не исчезнут из системы.

Что нужно знать о хладагенте?

В качестве хладагента в современных сплит-системах обычно используют фреон. Это газообразное вещество, которое при сжатии переходит в жидкое состояние. Проходя по внутреннему контуру устройства, фреон поглощает тепловую энергию. В наружном блоке он отдает тепло окружающему воздуху.

Важная часть системы – компрессор, который постоянно взаимодействует с хладагентом, сжимая его до жидкого состояния. Если фреона в контуре слишком мало, оборудование будет работать с перегрузками, что почти наверняка приведет к его скорой поломке.

Крепления наружного блока вполне способны выдержать дополнительную нагрузку, поэтому электронные весы и баллон с хладагентом удобнее всего поставить прямо на корпус

Следует отметить, что стоимость компрессора может составить больше половины цены за новую сплит-систему. Поэтому, обнаружив недостаток фреона в системе, нужно проверить компрессор и выполнить заправку как можно скорее.

Если производительность кондиционера упала, он стал медленнее охлаждать помещение, скорее всего, пора проверить количество хладагента в контуре.

Об утечке фреона может также свидетельствовать обмерзание наружной трубы контура. Очень часто хладагент вытекает из-за разгерметизации системы. Но даже если никаких поломок нет, а монтаж кондиционера выполнен правильно, в течение года количество газа может уменьшиться на 8-10%.

Если кондиционер безупречно работал в течение нескольких лет, обслуживание сплита проводилось в соответствии с рекомендации производителя, а потом агрегат стал охлаждать помещение недостаточно быстро, скорее всего, нужна дозаправка.

Но не всегда возможно просто долить в систему небольшую порцию хладагента. Некоторые виды этого материала нужно полностью удалять из контура, а затем заполнять его новым фреоном.

Обморожение концов медной трубки и конденсат на ней – это явный признак того, что в системе недостаточное количество хладагента

Чаще всего современные кондиционеры заправляют фреоном марок R-410А и R-407С. Последний представляет собой смесь из трех разных хладагентов. Именно эту марку нельзя добавлять к остаткам вещества в системе. Компоненты состава испаряются с разной скоростью, поэтому при утечке пропорции изменяются.

Это не относится к фреону марки R-410А – более современной версии, которая применяется в последних моделях сплит-систем. Составы R-407С и R-410А не наносят вреда окружающей среде, в отличие от фреона R-22. Он представляет собой состав прошлых лет, использование которого не рекомендуется из-за вреда для озонового слоя.

Чем безопаснее фреон, тем он дороже. Но использовать ради экономии неподходящую марку фреона нельзя. Сведения о том, какой именно хладагент необходим для конкретного прибора, указаны в его техпаспорте, а также на шильде, прикрепленном к корпусу наружного блока.

Как заправить кондиционер фреоном

Алгоритм действий при заправке большинства климатических систем следующий:

  • открыть замки на штуцерах кондиционера;
  • удалить весь хладагент, который остался, чтобы начать вводить новый;
  • закрыть замки на штуцерах, когда давление упало до минимальных значений;
  • разместить емкость с фреоном на весах;
  • установить на весах числовое значение 0;
  • на несколько секунд открыть вентиль на коллекторе;
  • после этого открыть газовый вентиль (проходит снижение температуры в трубопроводе, а давление в системе растет);
  • закрыть все вентили, когда температура упадет на 8 градусов.

Хладагент в бытовой кондиционер заправлен. Теперь устройство можно включить и проверить работоспособность.

Какие инструменты и материалы нужны для заправки

Проводить заправку кондиционера можно только при наличии специальных инструментов и устройств.

Хозяину дома либо автомобиля потребуются:

  1. Шланги.
  2. Патрубки.
  3. Стенд для заправки.
  4. Сам фреон в газовом баллоне.
  5. Заправочные весы.
  6. Манометрическая станция.
  7. Насосная станция.
  8. Ключи для открытия отверстий.

Инструкция заправки

Наиболее доступный для новичков способ уже описан выше. Полностью выполнив все требования по алгоритму действий, кондиционер гарантированно будет работать долго.

Мастера используют несколько других способов заправки кондиционера.

Среди них стоит выделить такие варианты:

  • по температуре перегрева. Если разница между показателем на дисплее и реальной температурой выходящего из кондиционера воздуха составляет 8 и более градусов, то добавлять фреон в бытовую сплит-систему требуется. Мастер открывает специальный клапан и добавляет хладон небольшими порциями до того, как разница температур уменьшится до 5 градусов;
  • по давлению хладагента, когда кондиционер работает;
  • сколько тока потребляет компрессор.

Добавка фреона одним из вышеперечисленных способов осуществляется только профессионалом.

Как заправить кондиционер хладагентом?

Сначала нужно подготовить необходимые устройства и инструменты, такие как баллон с фреоном, весы, коллектор, термометр, вакуумный насос и т.д.

В целом порядок работ при заправке сплит-системы на весах выглядит следующим образом:

  1. Сначала блоки радиаторов нужно очистить от пыли, чтобы обеспечить корректную работу вентиляторов.
  2. Снять колпачок с большой трубки на внешнем блоке.
  3. Соединить этот выход со шлангом коллектора.
  4. Установить на весы емкость с фреоном.
  5. Выставить на весах положение ноль и включить режим измерения веса тары.
  6. Присоединить к контуру вакуумный насос, чтобы выкачать из системы остатки старого фреона, влагу, грязь, воздух и т.п.
  7. Подключить к контуру емкость с фреоном.
  8. Открыть вентиль и наблюдать за показаниями весов.
  9. Перекрыть вентиль и отсоединить емкость от кондиционера.
  10. Отсоединить шланг, закрыть отверстие колпачком.
  11. Проверить работу системы.

При заправке с измерением температуры, нужно установить средний режим для вентилятора внутреннего блока и запустить устройство на режим охлаждения до температуры 18°С. Зафиксировать показания температуры и данные с манометра.

Можно пользоваться коллектором на две или четыре позиции, последний предпочтительнее, поскольку после вакуумирования не придется переподключать шланг, предназначенный для дополнительного оборудования

Если снаружи температура составляет 25°С, то нормальный уровень давления в контуре должен быть равен 4,2-5 бар.

Когда давление достигнет максимума, температуру воздуха снова замеряют.

После того, как баллон установлен на весы и его вентиль открыт, следует сразу же и всего на секунду приоткрыть жидкостный вентиль коллектора, чтобы стравить воздушную пробку

Она должна заметно понизиться. На этом этапе манометр открывают примерно на 10 секунд, а затем продолжают закачивать хладагент в систему до максимального уровня давления.

После того, как исходная температура воздуха понизится на 12-14°С, заправку можно считать завершенной, можно начинать тестирование системы.

Вакуумный насос, предназначенный для выполнения работ этого типа, должен иметь манометр, а также обратный клапан, чтобы предотвратить проникновение в контур частичек масла

Чтобы проверить, насколько хорошо работает прибор после заправки, рекомендуется включить его в сеть и перевести на минимальный режим охлаждения. Если примерно через четверть часа трубы начнут обмерзать, значит, хладагента слишком мало в системе, следует добавить немного фреона. Если же трубы в порядке, процедуру можно считать успешно завершенной.

Как проверить остаток фреона

Определить недостаток или избыток хладона в контуре сплит-системы можно по величине перегрева газа, идущего из испарителя в компрессор. Разъясним данное понятие:

  • испарившийся во внутреннем теплообменнике хладагент движется по трубке низкого давления в компрессор;
  • по дороге пар успевает дополнительно нагреться на 5—8 °С (если количество фреона соответствует норме);
  • разница между температурой кипения жидкости и реальной температурой газа на всасывающем патрубке компрессора называется перегревом.

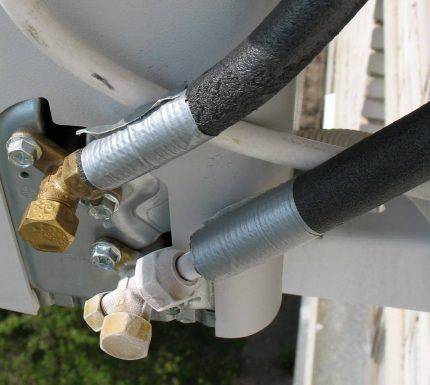

Расположение сервисных портов сплит-системы и подключение манометрической станции

Для работы вам понадобится манометрическая станция с присоединительными шлангами и контактный термометр (также подойдет электронный пирометр). Диагностируем остаток фреона согласно следующей инструкции:

  1. Узнайте тип используемого в кондиционере хладона по шильдику, закрепленному на внешнем модуле.
  2. Синий шланг, ведущий к манометру низкого давления (сокращенно — НД), находящийся слева на коллекторе, подключите к сервисному порту газовой магистрали, как сделано выше на фото. Она отличается большим диаметром.
  3. Включите сплит-систему на охлаждение при максимальном режиме работы вентилятора. Откройте левый кран манометрической станции.
  4. Снимайте показания только после запуска компрессора. Звук работающего агрегата хорошо слышится из внешнего блока.
  5. Узнайте температуру кипения вашей марки фреона при измеренном давлении, ориентируясь по таблице.
  6. С помощью термометра измерьте реальный нагрев газовой трубки на всасывающей стороне. Рассчитайте разницу между этой температурой и табличным значением точки кипения.
  7. Переходите к анализу результата.

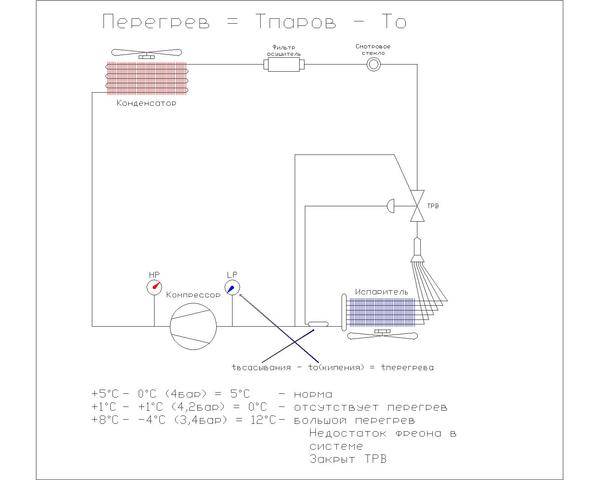

С помощью термометра определяется нагрев газового патрубка большого диаметра, приходящего от внутреннего блока к компрессору

Разберем пример, отображенный на фото. Стрелка показывает 5.4 Бар, что соответствует точке кипения фреона R22 +8 °С. Измеряем температуру всасывающего патрубка и получаем, например, +14 градусов, величина перегрева составит 14 — 8 = 6 градусов. Допустимый диапазон для всех типов воздушных кондиционеров, включая автомобильные, составляет 5—8 °С, значит, количество хладона в норме.

Наглядно процесс измерения показан в следующем видео:
