Toshiba серии RAV — неполадки кондиционеров или error codes
Toshiba, код ошибки = 0C Неисправен — ВРЕМЕННЫЙ СЕКРЕТАРЬ ПОМЕЩЕНИЯ. ДАТЧИК (TA) Неуместный, разрыв, короткое замыкание. Операция, продолжающаяся в течении времени.
1. Проверьте внутреннего временного секретаря. датчик. 2. Проверьте внутреннее питание PC
Код ошибки = 0d Неисправен — ВНУТРЕННИЙ ДАТЧИК ТЕПЛООБМЕННИКА (TC). Датчик поломан, разрыв сигнала или короткое замыкание. Операция, продолжающаяся =
1. Проверьте внутренний датчик теплообменника. 2. Проверьте внутреннее питание PC
Неисправен — ВОЗВРАЩАЕТ СИГНАЛ, НЕ ПРИБЫВАЮЩИЙ ВО ВНУТРЕННИЙ.
1) Неправильное подключение в соединяющемся кабеле (последовательный сигнал, нет сигнала). Продолжающаяся операция
1. Если наружный блок сплит системы Toshiba не работает вообще.
(1) Проверьте соединяющийся кабель, правильно или неправильно подключена проводка. (2) Проверьте наружное питание PC.
2. Если кондиционер Тошиба обычно работает.
- Между внутренними предельными пластинами 2 и 3, возвратитесь, сигнал: Доступный: Проверьте внутреннее питание PC. Не доступный: Проверьте наружное питание PC.
Неисправности с номерами от 14 до 22-й
Неисправность кондиционера Toshiba — СИСТЕМА КЛАПАНА С 4 путями.
1) Внутренние повышение температуры теплообменника, после старта режима по охлаждению. 2) Внутренние снижения температуры теплообменника после старта согревающего режима
- 1. Проверьте клапан с 4 путями.
- 2. Проверьте клапан с 2 путями и запорный клапан.
- 3. Ошибка с внутренним датчиком теплообменника.
- 4. Проверьте внутреннее питание PC.
Toshiba код ошибки = 09
1) Внутренняя температура обмена высокой температуры не изменяется после старта режима по охлаждению/нагреванию. 2) Передавая инструкцию для того, чтобы остановить компрессор контролем за предотвращением замораживания.
Продолжающаяся операция неповиновения сигналам пульта дистанционного управления.
1. Термостат неисправности компрессора, IOL, операция ОЛА. (contactor не работает, остановки компрессора: Модели AH8) (contactor НА, остановки компрессора: АХ Модели) 2. Внутренний обменный высокой температурой неуместный датчик. 3. Проверьте внутреннее питание PC. 4. Проверьте, что сервисные клапаны кондиционера ОТКРЫТЫ.
Неисправность наружного блока сплит системы (внутренний поклонник L)
1. Проверьте заряженное количество освежающего газа. (Газовая нехватка газовое дополнение, проверьте на газовые утечки), 2. Внутренний поклонник — заперт.
Код ошибки = 18 Неисправен — РАЗМОРАЖИВАЕТ датчик (ТЕ) Датчик поломан, разрыв сигнала или короткое замыкание. Точка 1. Проверьте датчик размораживания. 2. Проверьте наружное питание PC

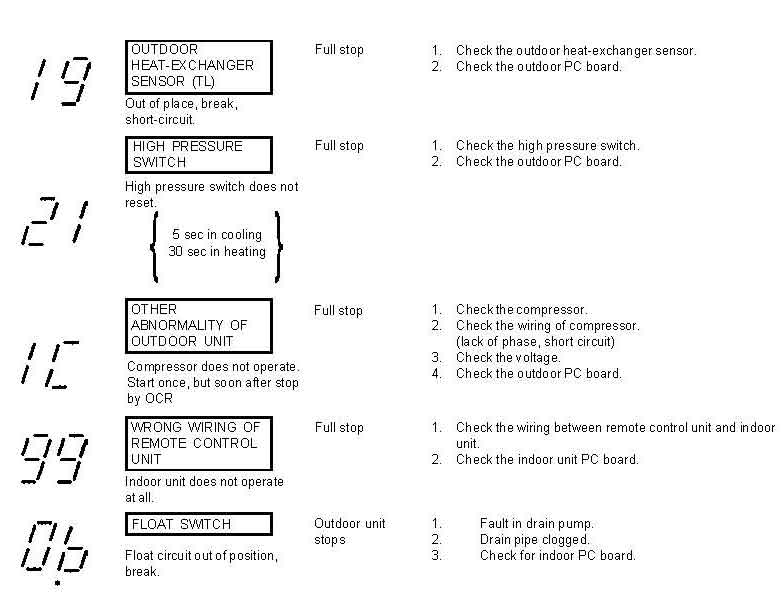

Код ошибки = 19 Неисправен — НАРУЖНЫЙ датчик ТЕПЛООБМЕННИКА Toshiba (TL) Неуместный, разрыв, короткое замыкание. Точка 1. Проверьте наружный датчик теплообменника. 2. Проверьте наружное питание PC
Код ошибки = 21 Неисправен — выключатель ВЫСОКОГО давления Выключатель высокого давления не перезагружает. (С 5 секундами в охлаждении с 30 секундами в нагревании)
1. Проверьте выключатель высокого давления. 2. Проверьте наружное питание PC
Код ошибки = 1C Неисправен — ДРУГАЯ НЕНОРМАЛЬНОСТЬ НАРУЖНОЙ ЕДИНИЦЫ Компрессор не работает. Начните однажды, но вскоре после того, как заходят в OCR
Точка проверки кондиционера
1. Проверьте компрессор. 2. Проверьте проводку компрессора. (нехватка фазы, короткого замыкания) 3. Проверьте напряжение. 4. Проверьте наружное питание PC.
Код ошибки = 99 Неисправен — НЕПРАВИЛЬНО ПРОВОДКА ЕДИНИЦЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Внутренний блок не работает вообще.
Точка проверки на ошибку в работе
1. Проверьте проводку между единицей дистанционного управления и внутренней единицей. 2. Проверьте внутреннее питание PC единицы.
Код ошибки = 0b Неисправен — принудительное выключение прибора
Неисправность наружного блока Toshiba
1. Ошибка в насосе утечки. 2. Истощите забитую трубу. 3. Проверьте на внутреннее питание PC
* С насосом утечки
Коды ошибок промышленных кондиционеров Toshiba
| E01 | Нарушена схема пульта. |
| E02 | Ошибка в соединении пульта управления |
| E03 | Потеря сигнала |
| E04 | Неисправность схемы/блок |
| E06 | Отсутствие питания у элементов блока |
| E07 | Выход из строя термодатчика SW30-2. |
| E08 | Адреса блоков дублированы |
| E09 | Сброс стандартных настроек пульта |
| E10 | Поломка платы внутреннего блока |
| E12 | Поломка соединений внешнего/внутреннего блоков |
| E15 | Ошибка платы внутреннего блока |
| E16 | Нарушено распределение мощности системы |
| E18 | Отсутствует питания пульта |
| E19 | Ошибка соединения между блоками |
| E20 | Отсоединение кабеля питания |
| E23 | Ошибка в соединении внутрвнеш блоков |
| E25 | Отсутствует адрес связи наружного блока |
| E26 | Отсутствует соединение между блоками |
| E28 | Нарушена последовательность связи между блоками |
| E31 | Возникновение наводок/помех в блоке связи |
| F01 | Неправильно подключен датчик TCJ |
| F02 | Неправильно подключен датчик TC2 |
| F03 | Неправильно подключен датчик TC1 |
| F04 | Неправильно подключен датчик TD1 |
| F05 | Ошибка датчика TD2 |
| F06 | Неправильно подключен датчик TE1 |
| F07 | Неправильно подключен датчик TL |
| F08 | Неправильно подключен датчик TO |
| F10 | Неправильно подключен датчик TA |
| F12 | Неправильно подключен датчик TC1 |
| F13 | Неисправен силовой модуль IGBT |
| F15 | Установка датчиков TL и TE1 неверна |
| F16 | Установка датчиков сопротивления Ps, Pd была произведена неверно, |
| F23 | Ошибка четырехходового клапана |
| F24 | Ошибка работы датчика давления Pd |
| F29 | Ошибка EEPROM |
| F31 | Проблемы с питанием |
| H01 | Номинальное напряжение выше/ниже положенного |
| H02 | Ошибка фазировки |
| H03 | Ошибка датчика тока |
| H04 | Поломка компрессора |
| H06 | Давление датчика Ps больше 0,02 МПа |
| H07 | Защита по уровню масла |
| H08 | Датчик уровня масла |
| H14 | Ошибка компрессора |
| H16 | Датчик масла замкнут |
| L03 | Нарушен адрес наружного блока |
| L04 | Ошибка на линии адреса |
| L05 | Нарушен приоритет блока |
| L06 | Не отображается приоритет блока |
| L07 | Нарушен адрес домашнего блока |
| L08 | Нарушены установки внешнего блока |
| L09 | Ошибка установки внутр. блоков |
| L10 | Ошибка установки внеш. блоков |
| L20 | Нерабочий адаптер сети |
| L28 | Основная плата неисправна |
| L29 | Ошибка UART |
| L30 | Ошибка внеш. платы |
| P01 | Ошибка внутр. платы |
| P03 | Блокировка двигателя вентилятора |
| P04 | Мало хладагента |
| P07 | Напряжение выше нормы |
| P10 | Сломан дренажный насос |
| P12 | Сломан вентилятор внутр. блока |
| P13 | Хладагент не циркулирует |
| P15 | Утечка |
| P17 | Сломан датчик TD2 |
| P19 | Сломан клапан |
| P20 | Защита по выс. давлению |
| P26 | Защита КЗ компрессора |
| P31 | Ошибка блоков |
| C05 | Ошибка сигналов |
| C06 | Ошибка приема |
| C12 | Неправильное изображение |
| P30 | Копирование адресов |
| 03-07 | Мало хладагента |
| 03-01E | Ошибка всасывающей трубки |
Коды ошибок кондиционеров Toshiba
Инверторные кондиционеры японского производителя оснащены системой самодиагностики. Благодаря ей, система управления сама себя проверяет, обнаруживает ту или иную неисправность, блокирует весь аппарат и его работу и сообщает пользователя о поломке. При этом светодиодные лампочки начинают мигать или беспрерывно гореть на панели управления внутреннего блока, а в отдельных случаях и внешнего.
Если устройство сломалось, то на дисплее высвечиваются буквы и цифры, которые указывают на причину неисправности, – это коды ошибок кондиционеров toshiba. Они помогают определить и устранить неполадки без демонтажа самого кондиционера, разборки и чистки его внутренних элементов. Срок службы при этом и гарантийное обслуживание в сервисе продлеваются, а установка новых запчастей, как и капитальный ремонт кондиционера toshiba, не потребуются вовсе.
Ремонт кондиционеров Toshiba сертифицированными мастерами
Основные неисправности кондиционеров Toshiba
Главный признак неисправности – мигание светодиодов на панели внутреннего блока.
При этом кондиционер просто закрывает “шторку” и отказывается работать.
После этого необходимо с помощью пульта считать ошибки.
Как считать ошибки кондиционеров Toshiba
Для считывания ошибок на дистанционном пульте необходимо нажать на кнопку “chek”.
Она защищена от случайных нажатий – утоплена под панель, для нажатия потребуется тонкий предмет, например, зубочистка или скрепка.
После нажатия требуется подождать пару секунд, после чего на дисплее высветится два нуля и надпись “chk”.
После этого необходимо направить пульт на кондиционер и начать листать список ошибок стрелками таймера.
Когда кондиционер издаст звуковой сигнал, это означает что в системе есть ошибка – та которая указана на дисплее пульта.
Необходимо пролистать до конца весь список – так как ошибок может быть несколько, и по таблице ошибок Tosiba определить причину неисправности.
Или установив на телефон приложение Tosiba Fault Codes
Отсутствие связи между внешним и внутренним блоками
E04 или 01-04 – ошибка соединения внутренний/внешний блок, неисправна плата внутреннего или внешнего блока, обрыв в межблочном соединении.
Основные причины этого:
- Короткое замыкание в межблочном кабеле
- Обрыв в межблочном кабеле
- Поломка модуля коммуникации платы внутреннего блока
- Неисправность платы внешнего блока
Как правило, возникает это из-за некачественного монтажа – неправильного подключения проводов, небрежного их соединения, или перепадов напряжения в сети. Это не гарантийный случай, ремонт придётся проводить за свой счёт или счёт монтажной организации.
Ремонтируется исправлением ошибки подключения межблочного кабеля, ремонтом плат, а иногда и полной заменой плат управления.
Проблемы с дренажной системой
В кассетных и некоторых канальных кондиционерах имеется собственный дренажный насос и поплавковый датчик, который отслеживает уровень конденсата в дренажном поддоне.
Если уровень превышает допустимый, то компрессор останавливается и появляется ошибка.
P10-ошибка дренажного насоса, поплавкового датчика, платы внутреннего блока.
Решается данная проблема чисткой поддона и самого поплавка. Иногда выходит из строя сам поплавковый датчик или плата – в этом случае требуется их ремонт или замена.
Неисправность двигателя вентилятора
Ошибка 00-11 – неисправна плата или двигатель вентилятора.
Если вентилятор внутреннего блока кондиционера работает несколько десятков секунд, после останавливается и начинает мигать индикатор “operation”, то неисправен датчик Холла двигателя
Но если вентилятор изначально не вращается, то неисправность в
- самом двигателе,
- пусковом конденсаторе или
- управляющем реле на плате внутреннего блока
Недостаток фреона в холодильном контуре
03-07, 03-1E, H06, P03, P04 – все эти ошибки сигнализируют о недостаточном количестве хладагента или о его низком уровне давления.
Заводской брак у кондиционеров Тошиба бывает очень редко, основная причина – утечка через вальцовочные соединения.
Для устранения неисправности необходимо заправить кондиционер фреоном, а также найти место утечки и устранить – перевальцовкой или пайкой.
Инверторные кондиционеры Toshibа
Инверторные кондиционеры Toshiba(Тошиба) отличаются плавным переключением мощности. Обычные системы работают в режиме ПУСК \ СТОП, инверторы же полностью не отключаются никогда, уменьшая или увеличивая интенсивность работы в зависимости от температуры воздуха. Первая разработка инверторной системы принадлежит Тошибе.
Преимущества:
- Меньший расход энергии;
- Нет перепадов температуры в помещении, заданные параметры достигаются быстрее;
- Очень тихие;
- Более долговечны.
Серии инверторных кондиционеров Toshiba(Тошиба): EKV – все необходимые опции при невысокой цене.
Технические характеристики:
- Работают в режимах: охлаждение, обогрев, вентиляция, осушение, ЭКО, АВТО;
- Оснащены таймером;
- Мощность охлаждения 2 – 5 киловатт;
- Мощность обогрева 2,5 – 6,2 киловатта;
- Уровень шума 26 – 45 децибел;
- Работают от -10 до +46 градусов на улице.
N3KV – изысканный дизайн + инвертор. Можно повесить практически вплотную к стене.
Технические характеристики:
- Работают в режимах: обогрев, осушение, вентиляция, охлаждение, АВТО;
- 5 скоростей вентилятора;
- Оснащен таймером;
- Режим самодиагностики;
- Авторестарт;
- Мощность охлаждения 2,5 – 6 киловатт;
- Мощность обогрева 3,2 – 7 киловатт;
- Уровень шума 26 – 47.
SKV – надежный, экономичный, мощный.
Технические характеристики:
- Работает в режимах: охлаждение, обогрев, осушение, вентиляция, АВТО;
- Оснащен индикатором загрязнения фильтров;
- Мощность охлаждения 2,5 – 6 киловатт;
- Мощность обогрева 3,2 – 7 киловатт;
- Уровень шума 26 – 47 децибел.
Коды ошибок бытовых кондиционеров Toshiba
| 00-0C | Возникновение неисправности датчика температуры |
| 00-0D | Неисправность датчика радиатора |
| 00-11 | Поломка двигателя |
| 00-12 | Необходим ремонт системы управления |
| 01-04 | Возможен выход из строя предохранителей |
| 01-05 | Неисправна инверторная плата |
| 02-14 | Превышение номинального тока |
| 02-16 | Короткое замыкание между обмотками механизма |
| 02-17 | Датчик тока может выйти из строя |
| 02-18 | Неисправность датчиков температурной платы P.C. |
| 02-19 | Неисправность датчиков температурной платы TD |
| 02-1A | Вентиляторы внутр. блока могут быть неисправны. |
| 02-1B | Датчик конденсатора неисправен |
| 02-1C | Компрессор не может запуститься более 30 секунд |
| 03-07 | Нужно залить хладагент |
| 03-1D | Поломка компрессора |
| 03-1F | Чрезмерное напряжение |
| 03-08 | Поломка четырехходового клапана |
Ремонт и запчасти
двухроторный компрессор TOSHIBA
Неисправности приборов данного изготовителя – это крайне редкое явление. В большинстве случаев поломки происходят из-за несоблюдения правил монтажа и эксплуатации по инструкции.
Ремонтные работы по замене запчастей и чистке кондиционеров TOSHIBA должен производить только квалифицированный мастер, так как японские устройства климат-контроля имеют наиболее сложные конструкционные особенности.
Как показывает практика, неисправности, обнаруженные пользователем, не столь существенны и требуют небольших вмешательств ремонтной бригады. Обычно люди могут столкнуться с тем, что:
- кондиционер «течет» или дует теплым воздухом;
- не работает световая индикация;
- постоянно срабатывает автоматический перезапуск системы;
- не работает пульт ДУ;
- режимы переключаются слишком медленно, прибор долго «думает».
Чаще всего в таких случаях устранение проблемы может потребовать:
- дозаправки фреоном;
- прочистки дренажной системы;
- чистки воздушных фильтров внутреннего модуля;
- устранения проблем с электроникой;
- замены батарейки в пульте ДУ.
При подозрениях на неисправность следует сразу вызывать соответствующие службы и ознакомиться с инструкцией.
Серьезные поломки кондиционеров TOSHIBA требуют замены таких запчастей, как компрессор, магнитный пускатель, конденсатор наружного блока, плата управления, 4-ходовый клапан и так далее.
Коды ошибок бытовых кондиционеров (серия RAS)
| 00-0C | ошибка датчика температуры внутреннего воздуха или плату внутреннего блока |
| 00-0d | ошибка датчика температуры радиатора или платы управления |
| 00-11 | неисправна плата или двигатель вентилятора |
| 00-12 | необходима замена платы управления |
| 01-04 | сгорели предохранители на плате,неправильное межблочное соединение,сгорела плата |
| 01-05 | ошибка инверторной платы |
| 02-14 | перегрузка по току инвертера |
| 02-16 | замыкание между обмотками компрессора |
| 02-17 | ошибка датчика тока |
| 02-18 | ошибкадатчиков температуры, платы P.C. |
| 02-19 | ошибка температурного датчика TD, плаы P.C. |
| 02-1A | ошибка вентилятора внешнего блока-перегрузка по току, заблокирован, сгорел двигатель или плата. |
| 02-1b | датчик температуры конденсера неисправен или плата |
| 02-1C | компрессор не запустился в течение 20 секунд |
| 03-07 | недостаток хладагента,ошибка инверторной платы |
| 03-1d | неисправен компрессор |
| 03-1E | ошибка датчика всасывающей трубки TD, недостаточно хладагента |
| 03-1F | не работает компрессор-из-за напряжения питания, перегрузки холодильного контура |
| 03-08 | неисправность четырёхходового клапана |
Оставить заявку на ремонт частотных преобразователей TOSHIBA
У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей TOSHIBA? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:
- Заказав обратный звонок (кнопка в правом нижнем углу сайта)
- Посредством чата (кнопка расположена с левой стороны сайта)
- Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
- Написав на электронную почту: 89171215301@mail.ru
Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.
Коды ошибок промышленных кондиционеров Toshiba
| E01 | Нарушена схема пульта. |
| E02 | Ошибка в соединении пульта управления |
| E03 | Потеря сигнала |
| E04 | Неисправность схемы/блок |
| E06 | Отсутствие питания у элементов блока |
| E07 | Выход из строя термодатчика SW30-2. |
| E08 | Адреса блоков дублированы |
| E09 | Сброс стандартных настроек пульта |
| E10 | Поломка платы внутреннего блока |
| E12 | Поломка соединений внешнего/внутреннего блоков |
| E15 | Ошибка платы внутреннего блока |
| E16 | Нарушено распределение мощности системы |
| E18 | Отсутствует питания пульта |
| E19 | Ошибка соединения между блоками |
| E20 | Отсоединение кабеля питания |
| E23 | Ошибка в соединении внутрвнеш блоков |
| E25 | Отсутствует адрес связи наружного блока |
| E26 | Отсутствует соединение между блоками |
| E28 | Нарушена последовательность связи между блоками |
| E31 | Возникновение наводок/помех в блоке связи |
| F01 | Неправильно подключен датчик TCJ |
| F02 | Неправильно подключен датчик TC2 |
| F03 | Неправильно подключен датчик TC1 |
| F04 | Неправильно подключен датчик TD1 |
| F05 | Ошибка датчика TD2 |
| F06 | Неправильно подключен датчик TE1 |
| F07 | Неправильно подключен датчик TL |
| F08 | Неправильно подключен датчик TO |
| F10 | Неправильно подключен датчик TA |
| F12 | Неправильно подключен датчик TC1 |
| F13 | Неисправен силовой модуль IGBT |
| F15 | Установка датчиков TL и TE1 неверна |
| F16 | Установка датчиков сопротивления Ps, Pd была произведена неверно, |
| F23 | Ошибка четырехходового клапана |
| F24 | Ошибка работы датчика давления Pd |
| F29 | Ошибка EEPROM |
| F31 | Проблемы с питанием |
| H01 | Номинальное напряжение выше/ниже положенного |
| H02 | Ошибка фазировки |
| H03 | Ошибка датчика тока |
| H04 | Поломка компрессора |
| H06 | Давление датчика Ps больше 0,02 МПа |
| H07 | Защита по уровню масла |
| H08 | Датчик уровня масла |
| H14 | Ошибка компрессора |
| H16 | Датчик масла замкнут |
| L03 | Нарушен адрес наружного блока |
| L04 | Ошибка на линии адреса |
| L05 | Нарушен приоритет блока |
| L06 | Не отображается приоритет блока |
| L07 | Нарушен адрес домашнего блока |
| L08 | Нарушены установки внешнего блока |
| L09 | Ошибка установки внутр. блоков |
| L10 | Ошибка установки внеш. блоков |
| L20 | Нерабочий адаптер сети |
| L28 | Основная плата неисправна |
| L29 | Ошибка UART |
| L30 | Ошибка внеш. платы |
| P01 | Ошибка внутр. платы |
| P03 | Блокировка двигателя вентилятора |
| P04 | Мало хладагента |
| P07 | Напряжение выше нормы |
| P10 | Сломан дренажный насос |
| P12 | Сломан вентилятор внутр. блока |
| P13 | Хладагент не циркулирует |
| P15 | Утечка |
| P17 | Сломан датчик TD2 |
| P19 | Сломан клапан |
| P20 | Защита по выс. давлению |
| P26 | Защита КЗ компрессора |
| P31 | Ошибка блоков |
| C05 | Ошибка сигналов |
| C06 | Ошибка приема |
| C12 | Неправильное изображение |
| P30 | Копирование адресов |
| 03-07 | Мало хладагента |
| 03-01E | Ошибка всасывающей трубки |
Коды ошибок кондиционеров Toshiba (Тошиба)
Коды ошибок кондиционеров Toshiba, высвечиваемые на табло внутреннего модуля.
Буквенное обозначение начинается с E
| Код ошибки кондиционера Toshiba | Расшифровка кода ошибки кондиционера Toshiba | |
| Буквенное значение кодов ошибок кондиционера Toshiba | Цифровое значение кодов ошибки кондиционера Toshiba | |
| Е | 01 | Нет связи между внутренним модулем и дистанционным пультом |
| Е | 02 | Не корректные данные поступают от дистанционного пульта |
| Е | 03 | Нет связи между внутренним модулем и дистанционным пультом |
| Е | 04 код ошибки кондиционеров Тошиба | Нет связи между наружным и внутренним модулями |
| Е | 06 | Не поступает электрический ток на внутренний модуль, вероятна поломка платы, нарушен контакт между модулями |
| Е | 07 | Сломан датчик температуры SW30-2 |
| Е | 08 | Не корректно передаются адреса модулей |
| Е | 09 | Поломан дистанционный пульт |
| Е | 10 | Поломана плата внутреннего модуля |
| Е | 12 ошибки кондиционеров Тошиба | Не корректно передаются данные во внешнем модуле |
| Е | 15 | Нарушена функция платы внутреннего модуля, не корректно подается электрический ток |
| Е | 16 | Поломка платы наружного модуля |
| Е | 18 | В пульт не вставлены батарейки или поломана плата внутреннего модуля |
| Е | 19 | Поломка платы или нет контакта между модулями |
| Е | 20 | Нарушена пропись адреса в настройках |
| Е | 23 | Неправильно подключен трубопровод для фреона |
| Е | 25 | Нет адреса внешнего модуля |
| Е | 26 | Нет контакта с внешним модулем |
| Е | 28 коды ошибок кондиционеров Тошиба | Внешние модули подсоединены не корректно |
| Е | 31 | Не корректно проходит информация по платам внешнего модуля, поломка плат |
Буквенное обозначение начинается с F, H, L
| Буквенное значение кода ошибок | Цифровое значение кода ошибки | Расшифровка кода ошибки |
| F | 01 | Поломан датчик TCJ |
| F | 02 | Датчик TC2 подсоединен не правильно |
| F | 03 | Датчик ТС1 подсоединен не правильно |
| F | 04 | Датчик TD1 подсоединен не правильно |
| F | 05 | Не корректно работает датчик ТD 2 |
| F | 06 | Не корректно работает датчик ТЕ1 |
| F | 07 | Не корректно работает датчик ТL |
| F | 08 | Не корректно работает датчик ТО |
| F | 10 | Не корректно работает датчик ТА |
| F | 12 | Не корректно работает датчик ТС 1 |
| F | 13 | Сбой в работе силового модуля IGBT |
| F | 15 | Сбой в работах датчиков TL, TE |
| F | 16 | Нарушена функция датчиков сопротивлений Ps, Pd |
| F | 23 | Нарушена функция датчиков Ps, Pd, 4-х ходового клапана |
| F | 24 | Не корректно работает датчик высокого давления |
| F | 29 | Сбой EEPROM |
| F | 31 | Сбой поставок электроэнергии |
| H | 01 | На прибор подается напряжение не допустимых значений |
| H | 02 | Нарушено подключение фаз |
| H | 03 | Нарушена работа энергодатчика |
| H | 04 | Нарушена работа компрессора, недостаточно хладагента |
| H | 06 | В системе недопустимое давление |
| H | 07 | Нехватка масла в системе |
| H | 08 | Повышена температура масла |
| H | 14 | Сбой компрессора |
| H | 16 | Короткое замыкание на датчике масла |
| L | 03 | Не корректно прописан адрес внешнего модуля |
| L | 04 | Адреса прописаны не корректно |
Коды ошибок бытовых кондиционеров Toshiba (серия RAS)
| 00-0C | ошибка датчика температуры внутреннего воздуха или плату внутреннего блока |
| 00-0d | ошибка датчика температуры радиатора или платы управления |
| 00-11 | неисправна плата или двигатель вентилятора |
| 00-12 | необходима замена платы управления |
| 01-04 | сгорели предохранители на плате,неправильное межблочное соединение,сгорела плата |
| 01-05 | ошибка инверторной платы |
| 02-14 | перегрузка по току инвертера |
| 02-16 | замыкание между обмотками компрессора |
| 02-17 | ошибка датчика тока |
| 02-18 | ошибкадатчиков температуры, платы P.C. |
| 02-19 | ошибка температурного датчика TD, плаы P.C. |
| 02-1A | ошибка вентилятора внешнего блока-перегрузка по току, заблокирован, сгорел двигатель или плата. |
| 02-1b | датчик температуры конденсера неисправен или плата |
| 02-1C | компрессор не запустился в течение 20 секунд |
| 03-07 | недостаток хладагента,ошибка инверторной платы |
| 03-1d | неисправен компрессор |
| 03-1E | ошибка датчика всасывающей трубки TD, недостаточно хладагента |
| 03-1F | не работает компрессор-из-за напряжения питания, перегрузки холодильного контура |
| 03-08 | неисправность четырёхходового клапана |
Модели:
RAS-10JKVP-E RAS-10JAVP-E
RAS-13JKVP-E RAS-13JAVP-E
RAS-13SKHP-ES RAS-13S2AH-ES и др.
Настройка частотного преобразователя TOSHIBA, программирование
Настройка частотных преобразователей TOSHIBA (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей TOSHIBA.
- Выбор режима управления приводом TOSHIBA (управление по показанию датчиков, дистанционное управление, дистанционное управление).
- В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
- Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
- Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
- И в завершении, в программу управления частотным преобразователем TOSHIBA вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.
В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.
Все настройки частотных преобразователей TOSHIBA приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.
Частотный преобразователь TOSHIBA, скачать инструкции по эксплуатации
Ниже вы можете скачать руководства по эксплуатации частотных преобразователей TOSHIBA для всех серий, когда-либо выпущенных данным производителем.
Частотный преобразователь TOSHIBA VF-AS1 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-AS3 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-FS1 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-MB1 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-nC3 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-P7 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-PS1 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-S11 инструкция, руководство по эксплуатации. | Скачать PDF |
Частотный преобразователь TOSHIBA VF-S15 инструкция, руководство по эксплуатации. | Скачать PDF |
Схемы подключений частотных преобразователей TOSHIBA VF-AS1
Схема подключения частотного преобразователя TOSHIBA VF-AS1 (инверторов моделей 200В 0.4-75кВт/400В 0.75-160кВт. Общий минус) | Схема подключения частотного преобразователя TOSHIBA VF-AS1 (инверторов моделей 400В 200-280кВт. Общий минус) |
Схема подключения частотного преобразователя TOSHIBA VF-AS1 (инверторов моделей 200В 0.4-75кВт/400В 0.75-160кВт. Общий плюс.) | Схема подключения частотного преобразователя TOSHIBA VF-AS1 (инверторов моделей 400В 200-280кВт. Общий плюс.) |
Другие схемы подключений частотных преобразователей TOSHIBA вы найдете в руководстве пользователя.
Оставьте заявку на ремонт промышленного оборудования, используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.
