Делаем вентиляцию в гараже своими руками: схемы и устройство естественной и принудительной систем

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

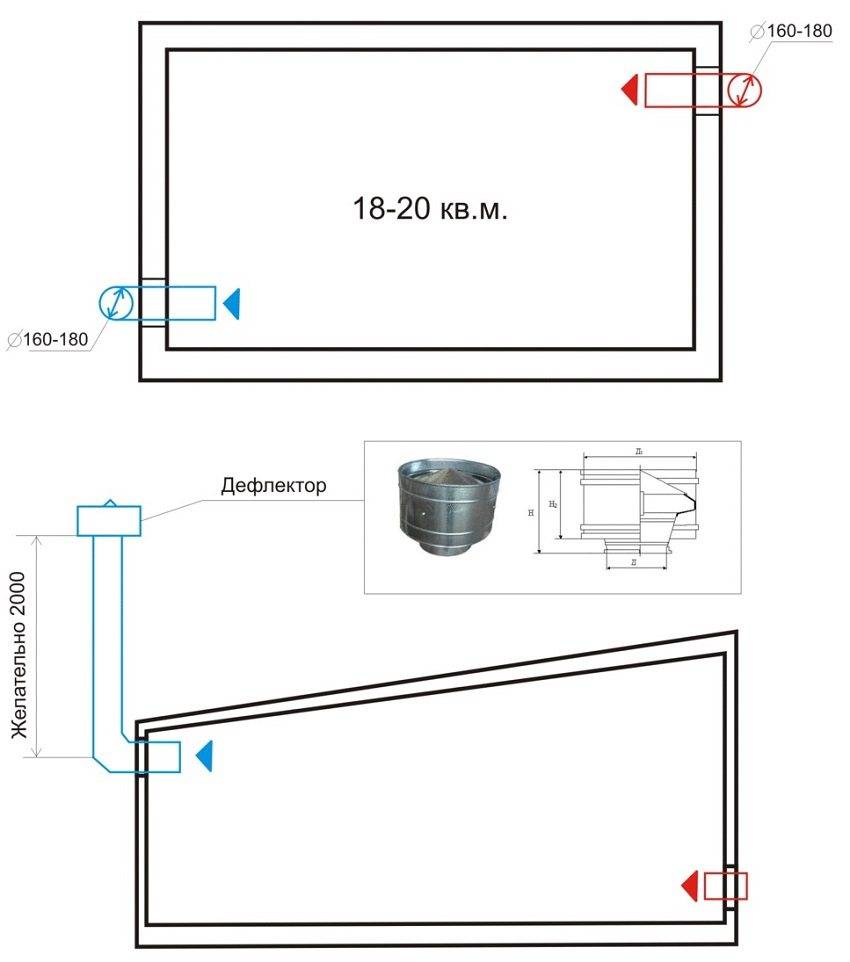

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража. Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

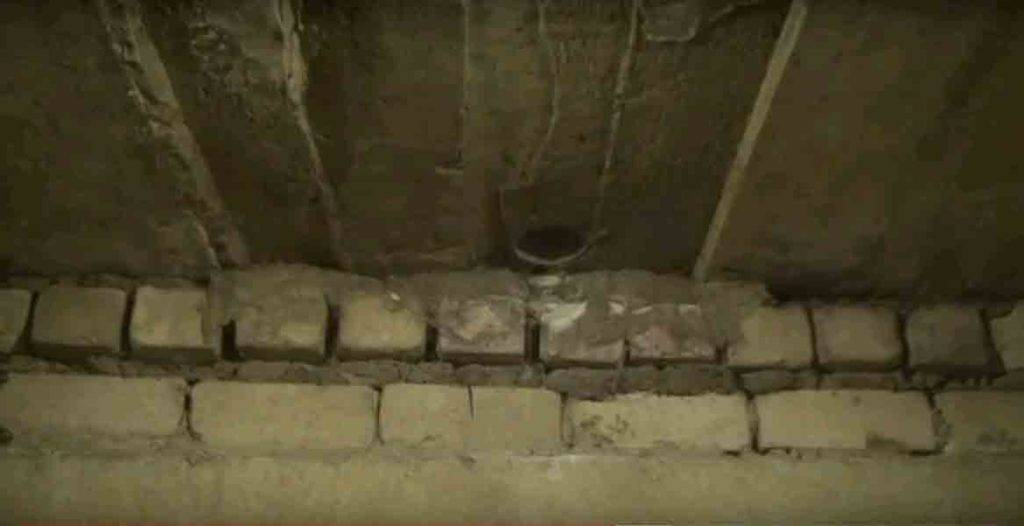

Вентиляция смотровой ямы

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см. Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Естественная или механическая

Прежде, чем устраивать монтажные работы по установке вентиляционного оборудования, необходимо определиться, какой тип проветривания оптимально подойдет для гаражного помещения. Это зависит от объема помещения, наличия подземных отделений (смотровая яма, овощное хранилище, подвал), вида производящихся работ, степень их опасности для здоровья автовладельца, частоты использования строения, его конструкции.

Перечисленные факторы определяют, какую вентсистему устанавливать: механическую или естественную. Каждая обладает своими преимуществами, совпадающими с определенным типом сооружения.

Плюсы естественного способа вентилирования:

• минимальная стоимость исходных материалов;
• стандартный набор инструментов;
• легкость монтажа;
• простота эксплуатации;
• возможность усовершенствования.

Недостатки:

• малоэффективна летом из-за незначительной разницы температур;
• влияние погодных условий, направления ветра, времени года;
• недостаточно производительности для удаления сильно загрязненного воздуха.

Преимущества механического вентилирования:

• отсутствует подверженность влиянию атмосферных условий, силы, направления ветра;
• возможность варьировать месторасположение вентиляционных проемов;
• высокий показатель производительной мощности;
• качественная нормализация температурно-влажностного показателя воздушной среды общегаражного пространства;
• вариативность выбора механических средств принудительного побуждения воздухообмена.

Минусы:

• более высокая стоимость;
• необходимость подведения электрической проводки;
• затраты на электроэнергию;
• усложненный вариант установки вентиляционной системы;
• уровень рабочего шума вентилятора.

Аэрацию целесообразно устанавливать внутри небольших гаражных строений, лишенных подземных отделений погреба, ямы осмотра (например, железный тип конструкции). Усложненная механическая схема оправдана на больших, объемных пространствах, где требуется высокая производительная мощность, кратность смены воздушных потоков.

Часто выбирают гибрид механической системы и аэрации – комбинированный способ проветривания, когда устанавливается только вытяжной вентилятор, удаляющий отработанный воздухопоток верхних слоев помещения. Нижние слои естественным образом заполняются свежим приточным потоком.

Нюансы проведения вентиляции в зависимости от типа гаража

Перед проведением вентиляции нужно учесть ряд нюансов

Естественная вентиляция производит замену воздушных масс благодаря отличию температуры на улице и внутри гаража. Для эффективного перемещения воздуха необходимо сделать 2 вентиляционных отверстия. Лучше, если вентиляция предусмотрена до постройки несущих конструкций.

Чтобы гараж хорошо проветривался, нужно следовать таким правилам:

1. Приточное отверстие должно находиться не ниже 10 см над поверхностью пола. Чтобы в него не проникал мусор и пыль, отверстие закрывают сеткой. Для защиты от снега в зимний период воздуховод на улице размещают не ниже 30 см от грунта.
2. Вытяжное отверстие размещают в верхнем углу напротив приточного отверстия (желательно по диагонали или как можно дальше от притока), в 10 см от перекрытия. Трубу для удаления воздуха выводят на 50 см выше уровня кровли, защищают сверху «грибком».
3. В качестве приточных отверстий в ворота встраивают решётки. В этом случае эффективный воздухообмен возможен, только если размер установленных решёток будет в 2-3 раза превышать сечение требуемой вытяжной трубы.
4. Удаление грязного воздуха будет проходить лучше, если установить дефлектор. Он создаёт участок с низким давлением. Чтобы на дефлекторе не появлялся конденсат, его нужно хорошо утеплить.

Такая вентиляция для гаража хороша тем, что на неё не нужно тратить много денег. Из минусов нужно упомянуть, что из-за нестабильной погоды (изменения давления, температуры и силы воздушных потоков) не получится полностью контролировать качество воздухообмена.

В зависимости от материала

В гараже из металла на стенках всегда появляется конденсат, а в зимний период на кровле образуется наледь, повреждающая покрытие. С конденсатом нужно обязательно бороться, ведь высокая влажность становится причиной коррозии металла и, как результат, быстрого износа автомобиля.

В гараже конденсат возникает из-за двух факторов:

• Отсутствие вентиляции или ошибки в её конструкции.
• Отсутствие обогрева помещения или плохое утепление.

Предотвратить появление конденсата можно и самому, необходимо только сделать хорошую вентиляцию и надёжно утеплить гараж. Если есть вентиляция и работает она как нужно, но конденсат появляется, то нужно подумать о чистке её каналов – возможно, они забыты мусором. Со временем вентиляция загрязняется маслянистыми отложениями и пылью, которые могут повредить здоровью человека.

С подвалом

Использование подвала для хранения консервированных продуктов и овощей допустимо только при правильной работе вентиляционной системы. В подвале применимы практически все вентиляционные системы. Но обычно для такой площади хватает естественного проветривания, для изготовления которого используют канализационные пластиковые трубы.

При планировании конструкции нужно учесть:

• Вентиляционная система погреба должна быть сделана с минимальным числом изгибов и поворотов труб.
• Вытяжную трубу нужно хорошо утеплить, чтобы предотвратить возникновение конденсата.
• Нельзя изменять диаметр труб на каком-либо участке.
• Наружные входы вентиляции необходимо защищать специальными колпаками для защиты от осадков.

Создавая вентиляцию в подвале, нужно размещать вытяжную трубу под потолком подвала и выводить её на крышу гаража, а приточную – на 0.5 метра выше пола.

С ямой

Если в вашем гараже есть смотровая яма, то желательно её проветривать отдельно от остального объёма гаража. Здесь часто скапливается конденсат и, как результат, на стенах появляются грибок, плесень и даже насекомые.

Чтобы проветрить яму, хватит естественной циркуляции воздуха. Сделать это несложно. По краям настила оставляют зазоры (шириной примерно 10-15 см). Там, где будет поступать свежий воздух, можно вдвое увеличить щель, что позволит заметно усилить тягу. Нужно не забывать, что ставить автомобиль над ямой при открытом зазоре нежелательно.

Технические характеристики и свойства пластиковых труб

Материалы изготовления канализационных элементов:

• Полиуретан;
• Полиэтилен;
• Полипропилен;
• Поливинилхлорид (он же ПВХ).

Рисунок 3. Канализационные трубы Приведенные выше материалы совершенно безопасны по отношению к природе и человеку. Их можно использовать в качестве канализационных элементов и в более сложных системах жизнеобеспечения.

Если выбирать материал, то наиболее стоит отдавать предпочтение ПВХ. Он не боится влаги, не подвержен разрушениям под влиянием УФ-лучей или перепадов температуры. Слабо горит даже при применении горючих средств. То, что нужно для постройки хорошей вентиляционной системы.

Рисунок 4. ПВХ трубы

Схемы вентиляции для гаража с подвалом

Различается три варианта сети: естественная, принудительная и комбинированная. Все конструкции работают по принципу циркуляции воздуха, отличается организация сети. Для формирования схемы требуется две трубы или воздуховода – один на вход (приточный), второй – на выход (вытяжной).

Естественная вентиляция

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Работает по природному свойству нагретого воздуха подниматься, холодного – опускаться. Теплый пар с газами и компонентами поднимается вверх, выходит через естественные отверстия в крыше, через окно или щели в дверях. Приток свежего воздуха также поступает через двери и окна. Для интенсивности воздухообмена устанавливаются воздуховоды. Сеть энергонезависимая, может работать в любых условиях.

Плюсы:

• простота монтажа;
• невысокая стоимость;
• удобство эксплуатации;
• длительный срок службы;
• отсутствие шума.

Главный минус – нестабильность работы в летнее время. Чтобы образовалась тяга, необходима разница давления и температур внутри и снаружи помещения. Летом в жару организовать вытяжку крайне сложно, зимой трубы промерзают, что также снижает эффективность системы.

Принудительная вентиляция

Принудительная схема вентиляции гаража стоит дороже, зато работает в любую погоду. Организация сети подразумевает применение автоматических или механических нагнетателей.

Плюсы принудительной вентиляции в гараже:

1. Регулирование и контроль. Благодаря автоматическим нагнетателям хозяин может задать режим воздухообмена, отключить сеть или увеличить интенсивность циркуляции.
2. Универсальность. Принудительный воздухообмен организуется в строениях любого типа, конструкции, этажности. Благодаря системе вентиляторов и трубопроводов нормальный приток и вытяжка формируются в ямах и погребах большого заглубления.

Есть минусы:

• энергозависимость – без электропитания вентиляторы не заработают;
• высокая цена – оборудование стоит довольно дорого.

Комбинированная система

Сеть организуется так: приток осуществляется естественным образом, вытяжка – принудительная. Для формирования системы применяется приточный воздуховод, а в трубу вытяжки устанавливается вентилятор.

Достоинства:

• оперативность воздухообмена;
• быстрое удаление продуктов отработки;
• минимальные затраты;
• максимальная эффективность.

Минусов сеть не имеет – вложения небольшие, сделать сможет начинающий мастер. При соблюдении технологии схема работает в любое время года.

Особенности

Гараж представляет собой закрытое пространство, которому необходима эффективная вентиляция для полного и своевременного удаления конденсирующейся влаги, токсичных выхлопных газов, других вредных испарений.

Вот некоторые функции, которые должна выполнять правильно организованная вентиляционная система.

Удалять влагу, которая неизбежно попадает внутрь гаража с покрышек и днища автомобиля, поскольку просушивание автомобиля – практически единственный способ продлить его эксплуатацию.

• Выводить опасные для здоровья человека выхлопные газы, химические испарения масел, лаков, бензина или дизеля, средств для ухода за автомобилем, которые часто хранят в гараже.
• Предотвращать появление конденсата на стенах и потолке гаража, как и внутри погреба, что может привести к повреждению и даже разрушению самой конструкции гаража.
• Отвечать за быстрое удаление влаги с поверхностей автомобиля, что предотвратит появление ржавчины.
• Защищать от коррозии не только сам автомобиль, но и инструменты, которые часто хранят тут же.

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень

Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Естественная вентиляция

Проще всего в металлическом гараже своими руками наладить естественную систему вентиляции. Этот метод является самым простым и не потребует больших временных и денежных затрат.

Принцип установки данного вида вентиляции основан на следующих правилах:

1. Переточные решетки, через которые свежий воздух проникает внутрь гаража, монтируются с внешней стороны входной двери, ближе к земле. Они должны быть хорошо утеплены, чтобы исключить возникновение повышенной влажности в виде конденсата.
2. На противоположной стороне гаража своими руками устанавливается дефлектор. Он монтируется на максимально возможной высоте, возле крыши.

На эффективность работы естественной вентиляции влияет максимальная разница между местом поступления воздуха и его выбросом. Для того чтобы увеличить разницу, можно использовать трубу, которая выводится над крышей минимум на полметра.

Чем он большее, тем интенсивнее будет обмен воздуха в гаражных помещениях. Оптимальный размер решетки — в два раза больше размера вентиляционного отверстия.

Очень важно, чтобы вентиляция была сделана с возможностью регулирования поворотов жалюзей. Тогда в теплое время года их можно полностью открыть, а с наступлением холодов держать полузакрытыми

Стоит следить за тем, чтобы жалюзи не закрывались полностью, иначе даже в гараже без подвала будет скапливаться сырость, что приведет к развитию грибка и ржавчины.

Вентиляционная система, даже такого простого вида, должна монтироваться после проведения определенных расчетов. Нельзя подбирать составляющие «на глазок». Железный гараж будет хорошо проветриваться, если за квадрат площади будет отвечать 1,5 см воздуховода. Если взять гараж в 15 квадратов, то для обустройства хорошей вентиляции потребуется установить вентиляционный канал диаметром 15*1,5 = 225 мм. Или две трубы по 112,5 мм.

Несколько советов, как сделать вытяжку в гараже

Вытяжной отверстие должно находиться строго по диагонали от приточного почти под самым потолком (обычно в 100 мм от потолка ). Это может быть труба, вставленная в отверстие в крыше или стене. Оптимальный материал для трубы – обычный шифер. Металлические трубы недолговечны.

Срок службы трубы из шифера можно значительно продлить, покрыв её слоем проникающей гидроизоляции. Труба не будет впитывать влагу и сможет выдержать гораздо большее число циклов заморозки-оттаивания.

На верхнем конце трубы желательно установить колпак от осадков. Более интересный вариант – поворотный диффузор-флюгер. Он позволяет улучшить тягу за счёт энергии ветра, но бесполезен в безветренную погоду. Если ваш гараж расположен в продуваемом всеми метрами месте – стоит подумать о его установке.

Как правильно сделать вытяжку в гараже — диффузор-флюгер может улучшить вентиляцию за счёт энергии ветра

Повысить эффективность вытяжки можно без установки вентилятора. Нагревательная лампа в вытяжной трубе подогреет воздух и создаст дополнительную тягу. Но самый обычный электрический вентилятор будет всё же эффективнее.

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

1. Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
2. Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
3. Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
4. В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погребаПравильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

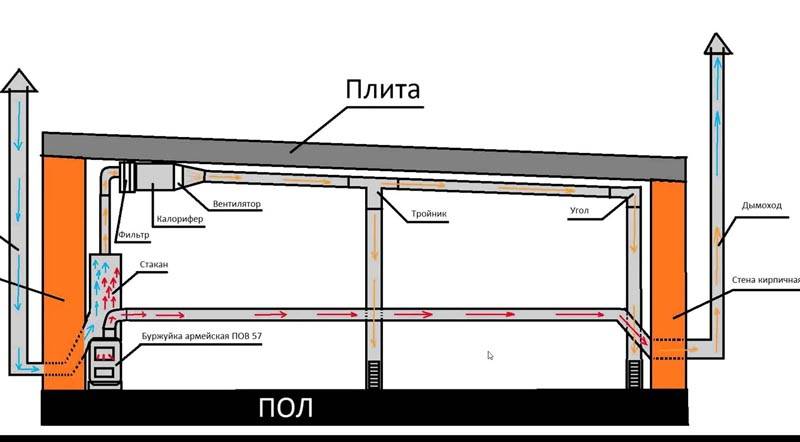

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”
