Как сделать правильную естественную вентиляцию в подвале своими руками, схема

Влага в подвальных помещениях

Затхлость воздуха и влажность являются частыми проблемами подвалов. Первая проблема происходит из-за недостаточного воздухообмена. Подвал заглублен на 2,5-2,8 м в грунт, его стены выполнены с максимальной влаго- и воздухонепроницаемостью.


До разбора вопросов вентиляции погреба следует гидроизолировать его стены. Вентиляция подвала не решит проблему гигроскопичности стен

Значительную влажность воздуха в подвальном помещении вызывает слабая гидроизоляция стен. Вторая причина – изношенные трубопроводы, протянутые через подвальные подсобки. Причем конденсат на них отлагается независимо от целостности труб и герметичности разъемных соединений.

Проблему избыточной влажности требуется решить до разработки проекта и построения вентиляционной системы подвала. Необходимо восстановить или повысить степень герметичности стен погреба, герметизировать трубопроводы и закрыть их изоляцией.

Последняя мера избавит от влияния конденсата на материал труб. Затем определяются вентиляционные потребности погреба.

Монтаж вентиляции своими руками

Вентиляция погреба может быть оборудована без помощи профессионалов. Для этого необходимо разобраться в принципах вентилирования и особенностях оборудования, необходимого для монтажа.

Исходя из параметров помещения, выбирается одна из следующих систем приточной и вытяжной вентиляции:

  • Естественная подача воздуха и вытяжка в погребе с одной трубой актуальна в том случае, если площадь подвального помещения не превышает 50 м2.
  • Принудительная система вентилирования помещения необходима, если погреб имеет большую площадь.
  • Чтобы провести работы без помощи профессионалов, потребуется обзавестись перфоратором, болгаркой и электродрелью. С их помощью вы сможете проделать отверстия и создать каналы в стенах, цоколе, потолке и полу помещения.

Если подвал имеет небольшую площадь, то монтаж воздуховодов осуществляют посредством проделывания в цоколе здания маленьких каналов (продушин), которые размещают на противоположных стенах.

Дополнительно необходимо будет установить решетки, чтобы избежать проникновения в подвал грызунов. В самом подвале на отверстиях для регулирования количества поступающего воздуха установите заслонки.

Продушина не всегда в состоянии обеспечить эффективный поток воздуха. В некоторых случаях желательно устанавливать приточно-вытяжную вентиляцию.

Вентиляция погреба с двумя трубами устанавливается в такой последовательности:

  1. Возьмите трубы для приточной магистрали с сечением 10-15 см, а также сделайте разметку на противоположных стенах подвала, где будут сделаны отверстия для воздуховодов.
  2. В цоколе и потолке погреба просверлите отверстия, отвечающие размерам магистралей.
  3. Закрепите приточную трубу таким образом, чтобы ее нижний конец находился в 20-50 см от пола подвала, а внешний выступал на 1 метр над уровнем земли.
  4. Проденьте через отверстие в потолке вытяжную трубу. Верхняя ее часть должна пройти сквозь отверстие в крыше сооружения.
  5. Закрепите вытяжную трубу так, чтобы ее верхний конец выступал над крышей подвала как минимум на 50 см. Это поможет создать достаточную тягу.
  6. Далее произведите утепление вытяжной трубы в том месте, где она проходит сквозь чердачное помещение, а также выходит на крышу.
  7. Проследите, чтобы были закрыты все зазоры между трубами в области цоколя и потолка. Их можно заделать при помощи герметика.
  8. Установите в погребе или подвале на вытяжном канале емкость для конденсата. Она должна быть оборудована краном для сливания жидкости.
  9. На верхнем конце вытяжной магистрали зафиксируйте колпак, который предотвратит попадание осадков в трубу и улучшит тягу.
  10. На приточных каналах установите защитные решетки.
  11. Для надежности всей конструкции ее элементы необходимо тщательно зафиксировать. Для этой цели хорошо подойдут хомуты.

Способ проветривания подвала с помощью естественной приточно-вытяжной вентиляции эффективен, если площадь помещения составляет 20-40 м2.

Если же подвал больше, понадобится принудительная система подачи воздуха. Монтаж таких сложных систем, включающих элементы кондиционирования и регулирования температур, лучше доверить профессионалам.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

  • Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
  • Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Разберём плюсы и минусы каждой системы немного подробнее.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

  1. Лёгкость монтажа.
  2. Небольшая стоимость материалов и работ по установке.
  3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

  1. Нельзя регулировать работу системы.
  2. Нельзя нагревать или охлаждать воздух.
  3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

  1. Сложность монтажа.
  2. Большое количество механических деталей, которые могут выйти из строя.
  3. Необходимость в подключении к централизованному энергоснабжению.
  4. Высокая стоимость оборудования.

Правила монтажа приточного и вытяжного трубопроводов

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками. Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения

Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.

Инструкция по монтажу вентиляции из пластиковых (канализационных раструбных) труб

Вентиляционные трубы из пластика лучше всего располагать внутри ограждающих погреб стен. Прокладка в земле за пределами строительных конструкций возможна, но может привести к нарушению целостности системы в случае вспучивания, подвижки и простого проседания грунта через год после окончания строительства. Выполнять такие работы следует при возведении стен подвального помещения.

Расположение вентиляционных труб внутри погреба допускается, если система монтируется в уже построенном сооружении. В этом случае пробиваются отверстия в перекрытии, устанавливаются трубы, а все щели герметизируются цементным раствором с промазкой битумной мастикой. Для того, чтобы выполнить монтаж своими руками:

  1. произведите расчет необходимого диаметра воздуховодов;
  2. начертите схему расположения мест прокладки и определите места возможных поворотов, отводами 15, 30, 45 или 90 градусов;
  3. на основании схемы укомплектуйте материалами каждую линию, при этом учтите, что длина пластиковых труб может быть равна 0.5, 1, 2, 4 или 6 метров;
  4. соберите трубопровод по всей, используя для облегчения работы специальную смазку и болгарку с диском по металлу для резки;
  5. поместите отводы в места поворотов линии;
  6. опустите собранный воздуховод в подготовленный канал, соединяя его установленными отводами;
  7. закрепите на стене в местах отверстий жалюзийные решетки;
  8. установите на оголовки козырьки или дефлектора.

Монтаж вентилятора в стационарное положение не производится, поскольку он будет создавать помехи для свободной циркуляции воздуха. Как вариант, на его корпусе закрепляются поворотные петли, на которых он ставится в рабочее положение, а когда не нужен, отводится в сторону. Другой способ предусматривает монтаж шпилек, на которых вентилятор фиксируется при необходимости.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

  • положительная сторона – это дешевизна вытяжки и относительная простота установки;
  • недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

  • В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
  • Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
  • По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
  • Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

  • Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
  • Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
  • вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

  • Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
  • Чем меньше изгибов и поворотов, тем лучше будет проветривание.
  • Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
ВидУстановкаНюансы
ВытяжнаяНижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку.

Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.

1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см.

2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

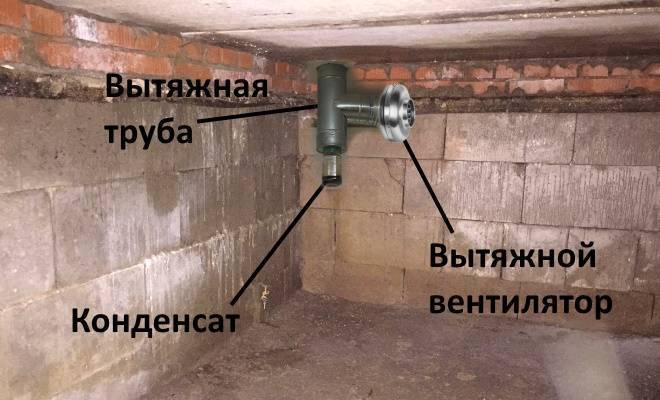

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

ПриточнаяВытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см.

Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Разновидности систем вентиляции

Всего известно два типа вентиляции для погреба в гараже:

  1. Естественная вентиляция. В этом случае удаление влаги из объема погреба происходит за счет тепловой конвекции. То есть теплый воздух из верхней части погреба самопроизвольно поднимается вверх, а освобождающийся при этом объем заполняется более сухим воздухом с улицы.
  2. Принудительная вентиляция, при которой обмен воздуха между улицей и погребом осуществляется с участием механических нагнетателей, т.е. вентиляторов. Такая схема обладает гораздо большей эффективностью, однако требует несколько больших финансовых вложений и наличия линии электроснабжения.

Обустройство естественной приточно-вытяжной вентиляции.

Подобная схема строится на использовании двух труб: приточной, через которую с улицы забирается свежий и более сухой воздух, и вытяжной, через которую влажный воздух погреба выводится наружу.

Оптимальными местами для размещения труб принято считать противоположные углы погреба. При такой конфигурации гораздо ниже вероятность образования зон с застоявшимся, а следовательно, более влажным воздухом.

Вытяжная труба может устанавливаться двумя способами:

  • сквозным, т.е. труба проходит сквозь пол гаража и далее выводится через потолок и крышу;
  • через стену погреба, когда нижняя часть вытяжной трубы (на рис. обозначенной цифрой 2) располагается горизонтально и далее поднимается вверх уже за пределами габаритов гаража.

При этом следует выбирать длину вытяжной трубы таким образом, чтобы после ее установки верхний срез оказался примерно в 0.5-1 м над наивысшей точной крыши гаража. Общая длина вытяжной трубы должен быть не менее 2.5-3 м, это необходимо для получения достаточной разницы температур, за счет которой и происходит естественное движение воздуха. На верхнюю часть трубы желательно установить дефлектор, что усилит интенсивность вентиляции за счет создания дополнительного разрежения, а также надежно убережет погреб от проникновения осадков и пыли.

Наиболее эффективным дефлектором является тот, у которого наружный диаметр вдвое превышает диаметр трубы. Нижний срез корпуса дефлектора должен располагаться на несколько сантиметров ниже среза вентиляционной трубы. При желании простейший дефлектор в виде жестяного или пластикового конуса можно изготовить самостоятельно. Нижний срез вытяжной трубы располагается как можно выше под потолком погреба.

Приточная труба устанавливается таким образом, чтобы от ее нижнего среза до уровня пола оставалось около полуметра. Приблизительно такое же расстояние должно быть между ее верхним срезом и уровнем земли. Кроме того, верхний срез обязательно следует снабдить защитной решеткой, которая предотвратит проникновение в погреб кошек, мышей, крыс и прочих незваных гостей. Вместо решетки можно использовать металлическую сетку со средними или мелкими ячейками.

Как вытяжные, так и притяжные трубы должны снабжаться заслонками. Особых требований к конструкции заслонок не предъявляется, но в любом случае они должны быть способны полностью перекрыть поступление и отвод воздуха из объема погреба. Перекрывать заслонки необходимо в случае наступления сильных морозов.

Принудительная вентиляция погреба

Между конструкциями естественной и принудительной вентиляции погреба в гараже не существует принципиальных различий. Единственная особенность последней — это наличие электрического вентилятора для вытяжки.

При создании принудительной вентиляции следует учитывать правила электротехнической безопасности. В любом погребе из-за разности температур стен и воздуха неизбежно будет образовываться конденсат, ради удаления которого как раз и создается система вентиляции. И этот конденсат может стать причиной быстрого выхода из строя проводки и электровентилятора. Поэтому во избежание риска поражения электрическим током все электрооборудование должно иметь надежную гидроизоляцию и техническую возможность работы в условиях повышенной влажности.

В целом, потратив немного времени и сил на обустройство эффективной вентиляции, можно получить удобное место хранения для консервации и овощей, в котором будет круглогодично поддерживаться оптимальный температурный режим.

Видео — вентиляция погреба

Пример простого расчета вентиляции подвала

Расчет естественной системы

Он основан на следующем правиле – воздухообмен на 1м2 подвала обеспечивает 25 см2 проходного сечения воздушной магистрали.

ПРИМЕР: Для вентиляции подвального помещения площадью 15 м2 необходимо применить магистраль площадью 375 см2.

Формула площади круга:

Подставив соответствующие значения получаем, см:

Округлив значение, получаем расчетный диаметр трубы воздушной магистрали 20 см.

Расчет принудительной системы

Для воздуховодов эксплуатируемых подвалов (погребов) при принудительной вентиляции он основан на интенсивности воздухообмена. Согласно нормативам принято, чтобы воздух в подвальном помещении, занятом под хранение овощей, полностью замещался два раза на протяжении часа. Потребность воздухообмена будет рассчитываться по формуле:

где:

    • L – потребность воздухообмена, м3/час;
    • Vп – объем подвального помещения, м3;
    • Ккр – коэффициент кратности замены воздуха.

ПРИМЕР: Подвал площадью 15 м2, высотой 2 м, объемом 30 м3. Следовательно, потребность в воздухообмене составит 60 м3/час.

Площадь сечения воздуховода определяется по формуле:

где:

    • S – площадь сечения воздуховода, м2;
    • L – расход воздуха (воздухообмен), м3/час;
    • W – скорость потока воздуха, м/с. Берется из техпаспорта вентилятора (принимаем 1 м/с).

Подставив все значения в формулу и использовав предыдущую формулу определения радиуса мы получим радиус трубы 7,4 см. Следовательно, при использовании вентилятора способного создать воздушный поток со скоростью 1 м/с для вентиляции подвала, достаточно трубы диаметром 15 см.

В случае интенсивного использования цокольного этажа, к примеру, в нём расположен тренажёрный зал, показатель воздухообмена должен учитывать избыточное тепло и влагу в помещении. Формула расчета расхода будет иметь следующий вид:

где:

    • p – плотность воздуха (при t 20°С равна 1,205 кг/м3);
    • Тв – теплоемкость воздуха (при t 20°С равна 1,005 кДж/(кг×К));
    • q – объем тепла выделяемого в подвальном помещении, кВт;
    • tи – температура исходящего воздуха, °С;
    • tв – температура входящего воздуха, °С.

Все коэффициенты, используемые при расчетах регламентируются нормативным документом СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Система вентиляции ванной комнаты в частном доме

Обустраивая систему вентиляции своими руками в ванной, необходимо учитывать, что в ходе пользования ванной комнатой, там возникает избыточная влажность, появляется конденсат. Металлические детали и элементы, на которых собирается конденсат в ванной начинают ржаветь.

Схема вентиляции ванной комнаты должна быть предусмотрена проектом. Она предполагает устройство вентиляционной шахты, вход в которую со стороны ванны закрывается решеткой. Приточный воздух может попадать в помещение ванной через открытые форточки и зазор между дверью о полом. Естественная вентиляция обеспечит оптимальную влажность и температуру в помещении ванной.

На заметку! Если ванная комната расположена на втором или третьем этаже дома, для устранения влажности и конденсата, применяется принудительная вентиляция. В такой системе используют вентилятор.

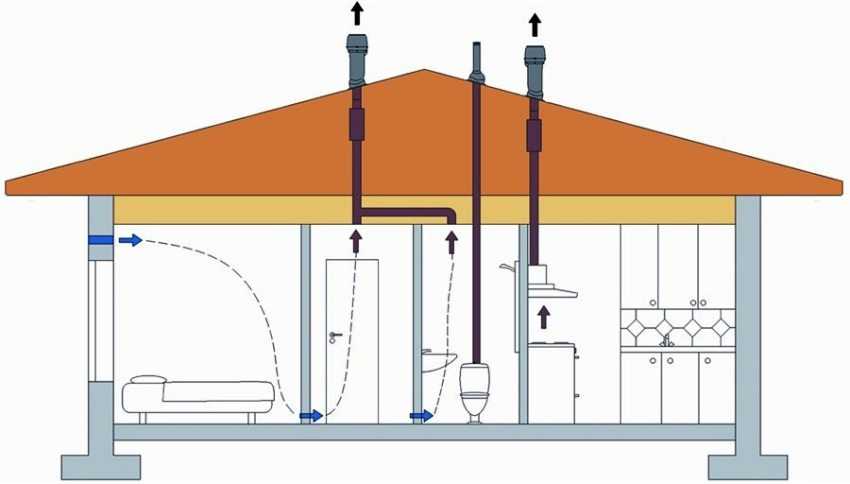

Схема движения потоков воздуха внутри помещения.

В совмещенных ванных комнатах и санузлах применяется вентиляция канализации в частном доме. Существует несколько вариантов установки вентиляционных труб для таких помещений. Один из них – проведение вентиляционной трубы вдоль стены дома. Такая труба внешне будет походить на водосточную трубу. Длина вентиляционной трубы должна быть такой, чтоб начало ее было выше покрытия крыши. Рекомендуется применять диаметр трубы 11 см. Полную и подробную инструкцию можно найти в видео-материалах о монтаже вентиляции в санузлах.

Воздухообмен и микроклимат подвала

В подвальных помещениях частных домов нет смысла устраивать принудительную вытяжку. В большинстве случаев поставленные задачи способна решить естественная вентиляция в погребе. Для организации такого воздухообмена нужно понимать, какие факторы влияют на микроклимат внутри подвала:

  1. Температура грунта на глубине 1.5—2 м. В зависимости от региона данный показатель меняется от —3 до +10 градусов (зимой). То есть, погреба северных и южных районов надо утеплять на этапе строительства.
  2. Холодный воздух плотнее и тяжелее теплого, поэтому всегда опускается к полу помещения. Такое движение потоков называется конвекцией.
  3. При одинаковой температуре более влажный воздух легче сухого и поднимается вверх. Вот почему капли конденсата свисают с потолка, а стены возле пола практически не «потеют».
  4. Влажность воздуха зависит от близости грунтовых вод и внешней гидроизоляции стен. Если при строительстве подвала или цокольного этажа изоляционные работы не выполнялись, готовьтесь к борьбе с сыростью.
  5. Температура вентиляционного воздуха, подаваемого в погреб с улицы.

Переувлажненный воздух стремится подняться к потолку, на котором выпадает конденсат

Теперь конкретно об устройстве вентиляции в овощном погребе. Чтобы организовать естественную циркуляцию воздушных потоков, используем явление конвекции. План действий:

  1. Выбираем схему вентиляции. Задача – сделать правильную вытяжку из верхней зоны подвального помещения и обязательно – обеспечить приток свежего воздуха.
  2. Выполняем расчет воздухообмена, определяем диаметры вытяжных и приточных труб.
  3. Подбираем материал труб, устанавливаем вентиляционные каналы.

Погреб под жилым домом или гаражом, построенный без проекта и наружной гидроизоляции, может сильно отсыревать зимой. Подобные хранилища приходится сушить летом – способы мы перечислим в конце публикации.

Виды систем вентиляции погреба

Разработано несколько методов обустройства системы вентилирования в погребе: возможна установка готовых вентиляторов или можно организовать воздухообмен собственными силами.

Самодельная вентиляция в подвале применяется в бытовых условиях, а вот вентиляторы фабричного производства устанавливаются в больших хранилищах.

Вентиляция в частном доме или крупном хранилище бывает двух видов:

  • принудительная система – заключается в монтаже вентиляторов. Они используются для обеспечения циркуляции воздуха в помещениях большого размера;
  • при естественном типе вентилирования воздухообмен происходит без помощи приборов. Хозяева подвала могут только изредка включать  вентиляторы, чтобы просушить помещение.

Как работает система вентиляции, рассмотрим далее.

Особенности естественной циркуляции воздуха

Правильная и неправильная система естественной вентиляции погреба

Естественная вентиляция погреба обеспечивается благодаря разности температур в самом помещении и за его пределами. Возникают процессы, при которых свежий воздух снаружи начинает двигаться по трубам, вытесняя застоявшийся влажный воздух из погреба.

Основными элементами естественной вентиляции погреба являются:

  • Приточная магистраль, имеющая на входе специальную защитную сетку.
  • Вытяжной короб, предназначенный для выведения воздуха из подвала, и имеющий на выходе козырек, а в самом подвале – приспособление для накопления сконденсированной влаги.
  • Продухи в области цоколя для обеспечения воздухообмена.
  • Данная система вентилирования является довольно простой, но имеет некоторые недостатки. Во-первых, она не может обеспечить достаточно эффективную циркуляцию воздушных потоков. Во-вторых, интенсивность движения воздуха во многом зависит от погодных условий.

Способ монтажа будущей системы вентиляции нужно продумать на этапе его проектирования, чтобы не возникло непредвиденных осложнений. После проведения всех расчетов высчитывают пропускную способность магистралей с учетом параметров подвала.

Вытяжной короб уместнее всего установить в потолке, а выходное отверстие магистрали должно находиться на высоте как минимум 0,6 м от крыши сооружения.

Системы принудительного воздухообмена

Вытяжка в погребе с принудительной подачей воздуха предполагает использование вспомогательных вытяжных вентиляторов. Такие устройства могут оборудоваться фильтрами, нагревателями и регуляторами температуры.

Принудительная вентиляция в погребе включает следующие основные элементы:

  • магистрали для транспортировки воздушных потоков;
  • специальная установка, которая служит для нагнетания воздуха и позволяет контролировать скорость воздухообмена;
  • датчики контроля температуры во время работы системы вентилирования;
  • вентиляционные выходы;
  • воздухозаборники;
  • диффузоры;
  • тройники.

У приточно-вытяжной системы вентилирования принудительного типа есть следующие преимущества:

  • стабильная работа при любых погодных условиях;
  • автоматика, позволяющая контролировать температуру и интенсивность воздушных потоков;
  • возможность эксплуатации в больших по площади помещениях.

Такие системы не слишком востребованы, поскольку требуют существенных затрат на установку специального оборудования. К тому же их монтаж довольно сложен для непрофессионалов.

Монтаж системы принудительной вентиляции необходимо выполнять в соответствии с заранее разработанным планом. Вместе с тем нужно будет произвести расчет интенсивности воздухообмена и цикличности включения/отключения вентиляции.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
