Какие меры безопасности должны соблюдаться при работе с мегомметром
Все, казалось бы, чрезвычайно просто. Но, оказывается, такие приборы относятся исключительно к категории профессиональных. И далеко не все работники могут быть допущены к их эксплуатации – требуется определенное обучение и получение соответствующего допуска – не ниже третьей группы электробезопасности.
Автор статьи в данном случае ни в коем случае не рекомендует, как обычно принято на строительных сайтах, выполнять измерения своими руками. Но если уж какой-то хозяин дома или квартиры возьмёт на себя смелость и ответственность за выполнение самостоятельных измерений – он должен по меньшей мере максимально соблюдать требования безопасности выполнения работ.
Сам прибор не должен иметь никаких механических повреждений корпуса
Особое внимание — целостности изоляции измерительных проводов, исправности щупов, зажимов-«крокодилов», штыревых контактов для подключения к мегомметру.
Любой тестируемый объект или линия в обязательном порядке обесточивается. Все автоматы переводятся в положение «выключено» или, в старых распределительных щитах, выкручиваются плавкие предохранители – пробки
В некоторых случаях требуется временное отсоединение проводов от выходных клемм автоматических выключателей.
Перед тестированием сопротивления изоляции проводится полное обесточивание объекта
На намеренно отключенное состояние сети желательно акцентировать внимание установкой таблички, например, «Не включать! Идут работы». Так, чтобы никто из домашних или помощников случайно не включил автоматы во время тестирования
От сети отключаются все приборы. Вилки вынимаются их розеток. Лампочки выкручиваются из патронов светильников
Особое внимание – приборам с точной электроникой. Подаваемое в линию высокое напряжение может запросто их «убить»
Изо всех розеток вытаскиваются вилки. Из светильников (не забываем и про точечные) выкручиваются (вынимаются) лампы.
Готовится к работе так называемое переносное заземление. Мастера пользуются приспособлением заводского изготовления, но вполне можно сделать вполне рабочее устройство и самому.
Переносное заземление заводского производства. Нечто подобное делается и собственными руками.
Оно может представлять собой отрезок медного многожильного провода требуемой длины, сечением не менее 1,5 мм². Один его конец зачищается, и может быть оснащен клеммой или зажимом-крокодилом с расчетом на подключение к шине заземления. Второй конец, также зачищенный, необходимо укрепить на диэлектрической штанге. Хорошо, если найдется пластиковый стержень нужной длины. Если нет, то подойдет и сухая деревянная рейка, на краю которой и крепится зачищенный конец провода, например, несколькими витками изоленты. Место на штанге, за которое придется браться руками, тоже можно «одеть» в пару слоев изоленты. А длина штанги выбирается такой, чтобы было удобно касаться концов тестируемых проводов с безопасного расстояния.
После каждого замера рекомендуется снимать остаточное напряжение в проверяемых проводниках касанием этого переносного заземления. Кстати, при тестировании линий значительной протяженности заряд может оставаться в них нешуточный, способный нанести тяжелую электротравму.
Работы по замеру сопротивления изоляции желательно проводить в диэлектрических перчатках. Многие это игнорируют и, наверное, напрасно. В ходе замеров, особенно по неопытности, ничего не стоит коснуться щупа или токоведущей детали, скажем, тыльной стороной ладони. А работать-то приходится с напряжениями, порой достигающими и 2500 вольт! Не шутка!
Необходимо правильно обращаться со щупами
Если обратить внимание, то на каждом из них на рукоятке имеется бортик, своеобразная гарда. Это не столько для удобства, сколько для обеспечения безопасности
Тем самым задается граница безопасной для пальцев зоны, пересекать которую при проведении замеров – запрещается.
Гарды на рукоятках щупов четко ограничивают расположение пальцев оператора. Ближе к оголённой части – становится опасным.
После каждого замера должно сниматься остаточное напряжение и в щупах мегомметра. Для этого их оголенные концы просто замыкают между собой. Надо сказать, что современные приборы часто оснащаются функцией автоматического разряда после снятия каждого показания. Но лучше перестраховаться, а у многих электриков такое замыкание контактов после каждого замера – просто вошло в привычку.
Принцип измерения сопротивления изоляции мегаомметром.
В основу работы прибора положен знаменитый закон Ома для участка цепи I=U/R. Для его воплощения внутри корпуса у любой модификации встроены:
- источник постоянного, откалиброванного напряжения
- измеритель тока
- выходные клеммы
Конструкция генератора напряжения может меняться в значительных пределах и создаваться на основе простых ручных динамо-машин, как в старых моделях, или за счет использования питания от встроенного либо внешнего источника. Выходная мощность генератора, как и величина его напряжения, может включать несколько диапазонов или выполнятся единственной, фиксированной величиной. На клеммы прибора подключаются соединительные провода, другой конец которых скоммутирован с измеряемой цепью. Для этих целей обычно используют зажимы типа «крокодил». Встроенный внутрь электрической схемы амперметр замеряет проходящий по цепи ток. С учетом того, что напряжение генератора уже известно и откалибровано, то шкала измерительной головки проградуирована сразу в пересчитанных единицах сопротивления — мегаомах или килоомах.
Так выглядит шкала старого, проверенного пятидесятилетним сроком эксплуатации аналогового прибора. Он позволяет выполнять замеры на двух пределах шкал:
1. мегаомах
2. килоомах
Если мегаомметр создан по новым технологиям обработки цифровых сигналов, то на его дисплее тоже отображается сопротивление, но в более наглядном виде.
Инструкция по эксплуатации
Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.
Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.
Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.
Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.
Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.
Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:
Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.

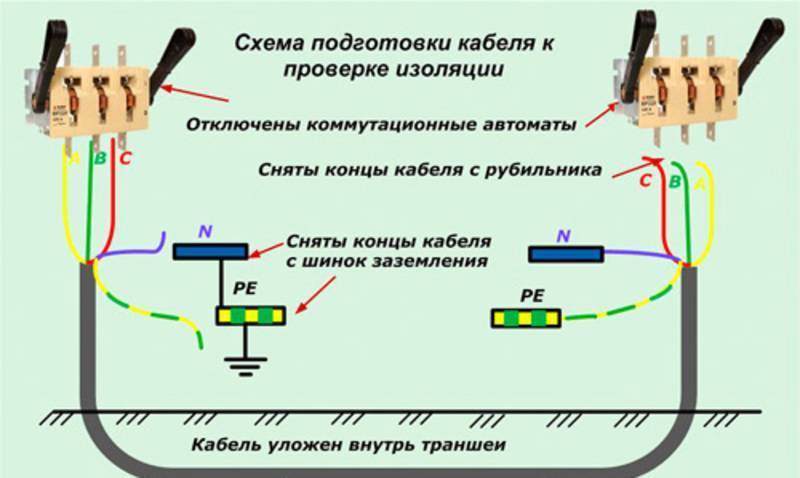

Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках
Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи. Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN
Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE
Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.
По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.
Обзор производителей
Ведущими производителями исключительно мегаомметров являются следующие фирмы: «Тетрон», «Мегеон», Fluke, «Актаком», «Радио-Сервис». Приборы советского производства типа ЭС в основном являются стрелочными, немногие из них производятся и в России. Впоследствии на смену им пришли российские ЦС – цифровые измерители. Советская электроизмерительная техника в своём большинстве не нуждалась в торговой марке, каких сейчас десятки – она выпускалась массово на приборостроительных заводах, которыми владел СССР. Сегодня стрелочные омметры также выпускаются – но они являются нишевым предложением. В основном рынок приборостроения занимают цифровые электроизмерители с расширенным функционалом, приближающим их к мультиметрам.
Причины плохой изоляции кабеля
Есть несколько факторов влияющих на изоляционные свойства кабелей:
- атмосферные условия Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
- процесс укладки кабеля Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
- физический износ с течением времени
- воздействие агрессивной среды
- завышенное напряжение при эксплуатации
Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):
и нового образца – электронные:
Рассмотрим работу этих устройств.
Мегаомметр
Мегаомметр — что это такое
Мегаомметр — это специальный прибор, который используют профессиональные электрики для измерения сопротивлений обмотки электросетей и электроприборов. Отличие мегаомметра от омметра состоит в том, что мегаомметр измеряет большие значения сопротивления на высоком напряжении. Напряжение для проверки сопротивления мегаомметр генерирует самостоятельно с помощью встроенного механического генератора или батарей. Величина напряжения составляет от 100 до 2500 вольт и устанавливается по значениям 100, 500, 700, 1000 и 2500 вольт.
По внешнему виду магаомметр представляет из себя прямоугольную коробочку с аналоговой шкалой с делениями в два ряда и стрелкой, которая указывает показания сопротивления при измерении изоляции. С боку располагается ручка динамо машины, раскручивая которую, вырабатывается постоянное напряжение, с помощью которого и измеряется сопротивление изоляции на измеряемом участке.
Но это мы описали внешний вид аналогового мегаомметра, современные измерители сопротивления изоляций имеют меньшие габариты, не имеют динамо машины, вместо нее батарейки или даже подключается питание от сети. Вместо аналогового датчика со стрелкой используется цифровое табло, а также есть память на некоторые прошлые циклы измерений.
Для чего нужен мегаомметр
Мегаоммерт используют для выявления повреждений в изоляции электросетей перед вводом в эксплуатацию, так же при выявлении мест уже появившихся аварийных ситуациях. Для проверки изоляции кабеля в трансформаторах, электродвигателях и любых других устройств, которые имеют электрическую обмотку с изоляцией. Основное использование мегаомметра – это измерение изоляции кабелей или другими словами, измерение сопротивления изоляции кабеля.
Испытания изоляции кабелей мегаомметром могут выявить слабые места в электросетях, как электропроводке зданий, так и в электродвигателях. Показатели, которые снимают мегаомметром, используют для определения степени изношенности изоляций, что может предотвратить неожиданные и нежелательные случаи короткого замыкания. А короткое замыкание происходит при механическом повреждении или при старении изоляции, когда токопроводящие жилы соприкасаются между собой.
Принцип работы мегаомметра
Мегаомметр работает по принципу вырабатывания различного напряжения, которое подается на испытуемый участок электросети для проверки сопротивления изоляции кабеля. В зависимости от номинальной нагрузки измеряемого прибора или электрического кабеля используют соответствующее напряжение. Перед испытанием подбирается подходящий мегаомметр, например, если нужно проверить бытовые приборы или проводку в квартире, то используется мегаомметр с напряжением не больше 250В.
Если простыми словами, то мегаомметрт подает постоянное напряжение на участок кабеля, который мы проверяем на наличие нормальной изоляции. Фиксируются показатели утечки напряжения и на основании этих показателей делаются выводы относительно нормы показателя изоляции испытуемого кабеля. Если утечка больше нормы, то считается, что изоляция повреждена и имеет место быть короткому замыканию. Что недопустимо при нормальной эксплуатации электрических сетей, т.к. чревато возгоранием кабелей, если не сработает автоматика отключения контактов при коротком замыкании кабелей.
Какие бывают мегаомметры
| Название модели | Диапазон измерения сопротивления | Измерительное напряжение | Масса прибора | Габаритные размеры |
| ЦС0202-1, ЦС0202-2 | от 200 кОм до 100 ГОм | от 100 В до 2500 В | до 1 кг. | 220х156х61 мм. |
| ЭС0210, ЭС0210-Г | от 0 кОм до 100 ГОм | от 0 В до 600 В | до 1,9 кг. | 155х141х201 мм. |
| ЭС0202/1-Г, ЭС0202/2-Г | от 0 кОм до 10 ГОм | от 100 В до 2500 В | до 2,2 кг. | 210х150х230 мм. |
Мегаомметры отличаются внешним исполнением и внутренним устройством. Аналоговые измерители сопротивления кабелей имеют динамо машину, которая, путем вращения за специальную ручку, вырабатывает постоянное напряжение, которым производятся замеры изоляции. Так же имеется аналоговое табло с делениями по двум шкалам и механическая стрелка, которая указывает на показатели. Более современные мегаомметры вместо динамо машины имеют элементы питания: аккумуляторные батареи или непосредственный блок питания. Есть цифровое табло, отображающее снимаемые показатели изоляции и память, которая хранит данные прошлых измерений.
У каждого мегаомметра есть свои плюсы и свои минусы, аналоговый больше по размерам и тяжелее, по сравнению с цифровым, но цифровой имеет прямую зависимость от элементов питания, когда аналоговый готов всегда к работе. Но выбор, каким мегаомметром пользоваться, всегда остается за вами.
{SOURCE}
Особенности устройства
Устройство мегаомметра стандартного типа представлено генератором, переключателем, выставляемым на необходимые пределы измерения, измерительной головкой, токоограничивающими резисторами.
Перечисленные детали правильно удерживаются в прочном диэлектрическом корпусе, оснащенном ручкой для удобства перемещения, генераторной рукояткой складывающегося типа. Для начала выработки напряжения она изначально раскладывается и раскручивается. Корпус оснащен тумблером с клеммами выходного типа, к ним и подводятся соединительные провода. Выделяется три выхода со значением на экран (Э), линию (Л), землю (З):
- Что касается клемм на электронном мегаомметре с обозначением «Л «и «З», они задействуются в ходе работы всегда при необходимости замера изоляционного сопротивления относительно контура земли.
- Вывод «Э» предназначается для нейтрализации действия токов утечки во время проведения измерения между параллельными жилами, аналогичными им токоведущими частями. Данная клемма функционирует в паре с измерительным устройством с экранированными концами, соединяется с экраном или кожухом. Она помогает выполнить самые точные замеры.
Если рассматривать специфику работы изделий с внешними и внутренними источниками, они практически ничем не отличаются от конструкций, оснащенных ручкой. Выдача напряжения на схему запускается нажатием соответствующей кнопки с последующим ее удерживанием. Некоторые модели устройств способны одновременно подавать различные комбинации напряжения, для чего нужно одновременно работать с несколькими пусками.
Мегаомметры различны по описанию, выходной мощности. С помощью одних устройств диагностируется изоляция на высоковольтном оборудовании. Другие приборы уместны для работы (проверить изоляцию) только с бытовой проводкой. Соответственно, такие изделия отличаются по размерам, общим масштабам.
Работа с мегаомметром
Работы на каком-либо оборудовании с этим прибором относятся к работам с повышенной опасностью вследствие того, что прибор вырабатывает высокое напряжение и есть вероятность получения электротравмы. Работы с этим прибором разрешается производить персоналу, изучившему инструкцию по работе с прибором, по правилам охраны труда и техники безопасности при работе в электроустановках. Работник должен иметь соответствующую группу допуска и периодически проходить проверки на знание правил работ в электроустановках, знать инструкции по охране труда, в том числе с использование мегаомметра.
Перед началом работ с использование мегаомметра нужно убедиться в целостности прибора визуальным осмотром. На нём должен быть штамп поверки, не должно быть сколов на корпусе прибора, стекло индикатора должно быть целым. Проверяются измерительные щупы на предмет повреждения изоляции. Нужно провести тестирование прибора. Для этого необходимо, если используется стрелочный прибор, установить его на горизонтальную поверхность, чтобы избежать погрешности в измерениях и провести измерения с разведёнными и замкнутыми щупами.

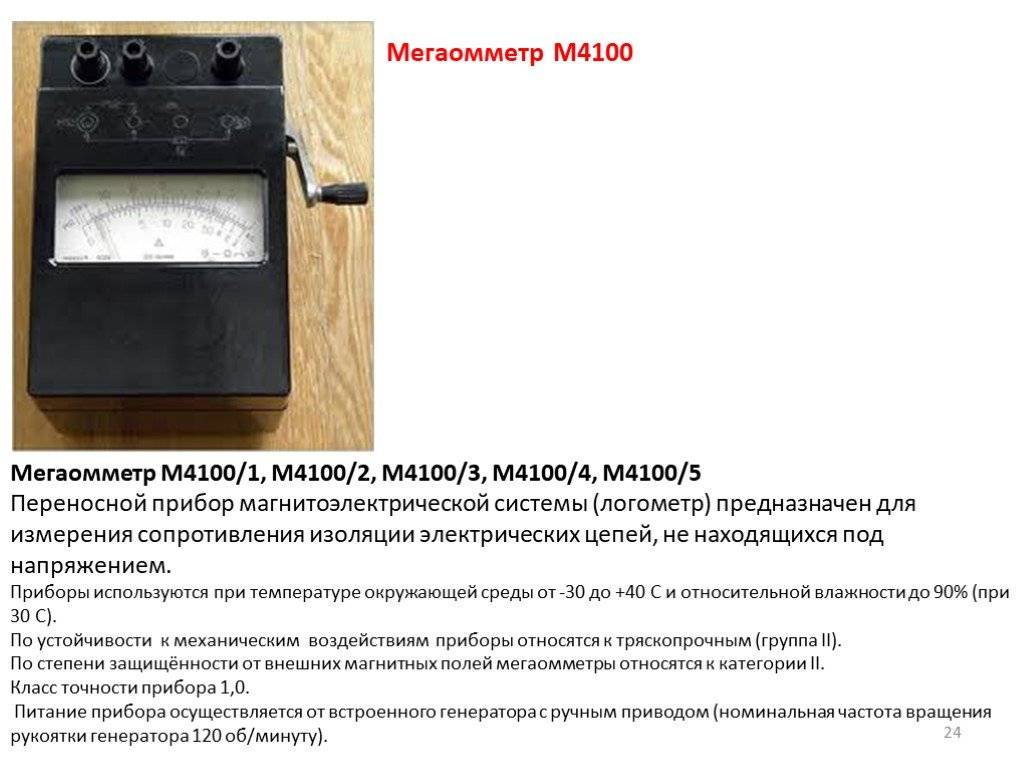

На старых моделях мегаомметров измерения проводят посредством вращения рукоятки генератора с постоянной частотой 120–140 оборотов в минуту. На других моделях измерения производят нажатием соответствующей кнопки на приборе. Мегаомметр должен показывать бесконечность и ноль мегаом соответственно. После этого можно приступать к работам по измерению сопротивления изоляции.
Назначение и принцип работы
Мегаомметр – измерительный прибор, предназначенный для измерения сопротивления изоляции проводов и других токоведущих частей и элементов схемы. Его чувствительность достаточна, чтобы указать, на каком участке линии изоляция проводов (либо клемм) состарилась настолько, что она может пробиться под действием высокого напряжения. Пробой изоляции в сетях и электроцепях высокого напряжения – источник шагового напряжения, ток которого утекает в землю, и возможного пожара.
Кроме измерительной головки и источника питания, в состав мегаомметра входят переключатель диапазонов измеряемого сопротивления и добавочные резисторы, которые и устанавливают этот предел. Для подключения прибора нужны клеммы, через которые тот подсоединяется к измеряемой цепи или линии посредством щупов с изолированными друг от друга проводами. Для надёжности подключения концы щупов, подсоединяемые к замеряемой цепи, оснащены «крокодилами», отдалённо напоминающими прищепку. Использование «крокодила» даёт возможность установить надёжный электрический контакт. Для питания, без которого сопротивление замеряемой среды не измерить, применяют либо отдельный сетевой адаптер, либо батарейку или аккумулятор. Он, в свою очередь, выдаёт напряжение, берущееся в расчёт сопротивления.
В отличие от (кило) омметров, где подаваемое на замеряемую цепь напряжение не превышает одного или нескольких вольт, эта величина в мегаомметрах задаётся в пределах 50-5000 В, что вынуждает замерщиков применять диэлектрические перчатки, резиновый ковёр и обувь с такой же подошвой, и надёжно изолированный инструмент. Принцип действия мегаомметра, как и его собрата – омметра, основан на применении закона Ома, которым руководствуются все электрики и энергетики. Согласно этому закону, зная напряжение (или ЭДС источника питания) и измерив ток утечки, возможно определить действующее в данный момент сопротивление среды, через которую этот ток и проходит. До проведения измерений участок линии или цепи, на котором замеряется сопротивление, отключают от общей схемы.
По результатам измерения вычисляется действующее значение электрической прочности (в вольтах на метр толщины изолятора, но используют дольно-кратную единицу – киловольты на миллиметр слоя диэлектрика). Существует приблизительный норматив на минимальное количество мегаом, в который должен вписываться любой из проверяемых на «пробойность» электроизоляторов. Например, материал платы кинескопа – текстолит, в ныне устаревших телевизорах не обладал объёмным сопротивлением менее, чем 100 мегаом на миллиметр толщины (между печатными дорожками), так как на электроды кинескопа подавалось напряжение от 4 до 25 киловольт.
Ток утечки должен быть таким, чтобы им можно было пренебречь, то есть на порядок меньшим, чем его рабочее значение. Однако ГОСТ 183-74 не диктует более чётких значений объёмного и поверхностного значений сопротивления диэлектрика – конкретные требования к нему вычисляются инженерами-конструкторами ещё на этапе системо- и схемотехнического проектирования того или иного устройства. Если общее сопротивление проверяемого участка линии или цепи оказалось меньше этого значения – изолятор необходимо заменить, пока утечка тока не стала заметной либо не привела к пробою изолятора и замыканию.
Устройство и принцип работы мегаомметра
Работает измерительный аппарат очень просто. Напряжение попадает на испытуемый электросетевой участок, чтобы проверить, как произолированы кабели. В зависимости от того, какая номинальная нагрузка у устройства, используется конкретная энергия. До испытания выбирается прибор, подходящий к сети.
То есть, работа с мегаомметром выполняется на законе Ома. Он подает ток на кабельный участок для проверки изоляции. Показатели того, что утечка происходит, возвращаются на прибор. Согласно этим данным делается вывод о том, нормально ли работает кабель или есть проблемы. При большом значении утечки, изоляция повреждена.
Принцип работы устройства
Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.
Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.
Конструктивно модели мегаомметров принято разделять на два вида:
- Аналоговые (электромеханические) — мегаомметры старого образца.
- Цифровые (электронные) – современные измерительные устройства.Электронный мегаомметр
Рассмотрим их особенности.
Упрощенная схема электромеханического мегаомметра
Обозначения:
- Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
- Аналоговый амперметр.
- Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
- Сопротивления.
- Переключатель измерений кОм/Мом.
- Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.
Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:
Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
На отображаемые данные влияет равномерность вращения динамо-машины.
Часто в процессе измерения приходится задействовать усилия двух человек
Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.
Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.
Современная аналоговая модель мегаомметра Ф4102
Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

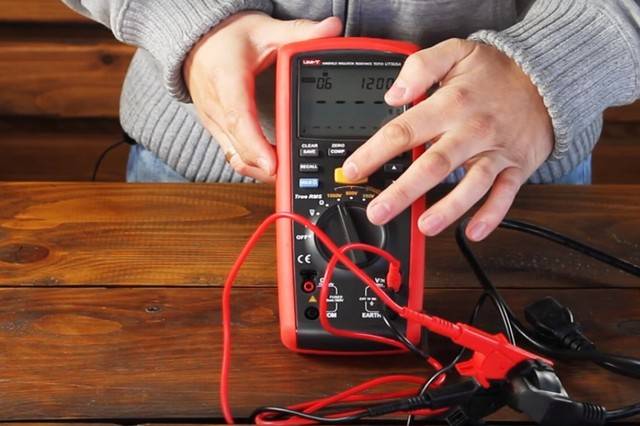

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло.
Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.
Сертифицированные мегаомметры: обзор производителей
К основным, наиболее значимым техническим характеристикам и параметрам мегаомметров относятся:
- сопротивление — в пределах 0–49 900 Мом;
- напряжение — 100–5000 В;
- рабочие температурные диапазоны — от -20 до + 40°С.
Мегаомметры, проходящие периодическую проверку своей работоспособности в МЕТРОЛОГИИ и внесённые в Реестр средств измерения России, выпускаются многими производителями, но лучше всего зарекомендовали себя гарантировано безопасные и надёжные модели измерительного прибора.
Таблица: список приборов с характеристиками
| Модель | Тип прибора | Напряжение, В | Диапазон,гОм | Связь с ПК | Питание | Цена,руб. |
| 1801 IN | аналоговый | 250 | до 1 | нет | батарейки АА | до 5000 |
| MI 2077 | цифровой | 5000 | до 10000 | нет | аккумулятор | 50–75 тыс. |
| MI 3202 | цифровой | 5000 | до 10000 | да | аккумулятор | 50–75 тыс. |
| MIC-1000 | цифровой | 1000 | до 100 | да | аккумулятор | 20–50 тыс. |
| MI 3103 | цифровой | 1000 | до 10 | нет | батарейка АА | 10–20 тыс. |
| MI 3201 | цифровой | 5000 | до 10000 | да | аккумулятор | 50–75 тыс. |
| MI 3200 | цифровой | 10000 | до 10000 | да | аккумулятор | >75 тыс. |
| MIC-2510 | цифровой | 1000 | до 10 | да | аккумулятор | 20–50 тыс. |
| MIC-2500 | цифровой | 2500 | до 10 | да | аккумулятор | 20–50 тыс. |
| MIC-30 | цифровой | 1000 | до 10 | да | аккумулятор | 20–50 тыс. |
| E6–24/1 | цифровой | 1000 | до 10 | нет | аккумулятор | 20–50 тыс. |
| M 4122 U | цифровой | 2500 | до 300 | да | аккумулятор | 20–50 тыс. |
| M 4122 RS | цифровой | 2500 | до 100 | да | аккумулятор | 10–20 тыс. |
| ЭСО 202–1Г | цифровой | 500 | до 10 | нет | р/генератор | 10–20 тыс. |
| DT 5500 | цифровой | 1000 | до 10 | нет | батарейки АА | 10–20 тыс. |
| DT 5503 | аналоговый | 1000 | до 1 | нет | батарейки АА | до 5000 |
| DT 5505 | цифровой | 1000 | до 10 | нет | батарейки АА | 10–20 тыс. |
| 1800 IN | аналоговый | 1000 | до 1 | нет | батарейки АА | до 5000 |
| 1832 IN | аналоговый | 1000 | до 1 | нет | батарейки АА | 5–10 тыс. |
| 1851 IN | цифровой | 1000 | до 1 | нет | батарейки АА | 5–10 тыс. |
| MIC-3 | цифровой | 1000 | до 10 | нет | батарейки АА | 10–20 тыс. |
Менее популярные у потребителей, но хорошо зарекомендовавшие себя модели цифровых и аналоговых мегаомметров.
Таблица: характеристики цифровых и аналоговых мегаомметров
| Модель | Типприбора | Напряжение, В | Диапазон,гОм | Связь с ПК | Питание | Цена,руб. |
| 4101 IN / 4102 MF | цифровые | 250–1000 | до 10 | нет | батарейки АА | 5–10 тыс. |
| 4103 IN / 6210 IN | цифровые | 500–5000 | до 300 | нет | батарейки АА | 5–10 тыс. |
| 4104 IN / 6211 IN / 6212 IN /6201 IN | цифровые | 10000 | до 500 | нет | аккумулятор | 20–50 тыс. |
| 2732 IN | аналоговый | 250–1000 | до 1 | нет | батарейки АА | 5–10 тыс. |
| MIC-5000 | цифровой | 250–5000 | до 10000 | нет | аккумулятор | >75 тыс. |
| ЭСО 202–2Г | цифровой | 250–2500 | до 1 | нет | р/генератор | 5–10 тыс. |
Мегаомметр — безусловно, один из самых необходимых приборов в работе с высоковольтным оборудованием. К выбору модели и, главное, к правилам безопасности его использования следует относиться с максимальной ответственностью.

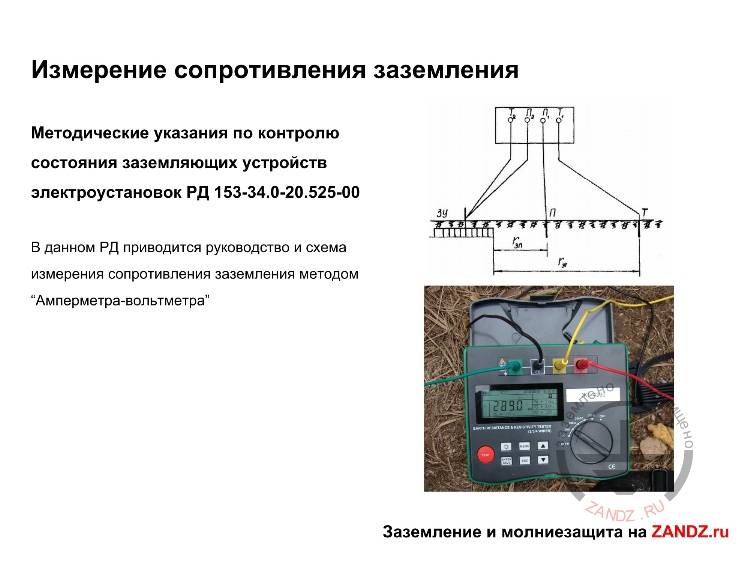

Как устроено заземление, и зачем проверять его параметры
Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.
Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.
Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.
Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.
Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.
Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.
И, наконец о том, что представляет собой контур заземления.
Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.
Где используется
Изоляция, подобно любому материалу, со временем и в связи с погодными условиями портится и изнашивается. Чтобы своевременно обнаружить изоляционный дефект, применяется мегаомметр. Он нужен, чтобы измерять изоляционное сопротивление силового кабеля, электроразъема, трансформаторной межобмотки, электромашины. Также он необходим, чтобы измерять поверхностные и объемные диэлектрики. Достоинство прибора в полной автономности, независимости от источников питания и автоматическом вычислении абсорбционного и резисторного процесса.
Применение в условиях промышленности как основная сфера
