Правила и схема подключения выключателя света с одной клавишей

Трёхклавишный выключатель: удобство и экономия электричества

Трёхклавишный выключатель позволяет сэкономить до трети электроэнергии. Устройство представляет собой достаточно простой прибор, внешне отличающийся от одно- и двухклавишных моделей лишь количеством клавиш. В отличие от простых выключателей в трёхклавишной модели есть три группы контактов для фазы и ноля. Главное — не спутать их при подключении.

Подготовительные работы включают:

  • обязательное обесточивание сети;
  • распределение проводов (ноль, фаза);
  • поиск фазы (используется отвёртка-индикатор).

Если старый выключатель вышел из строя или в помещении был произведён ремонт, возникает необходимость в подключении нового выключателя. Прежде чем приступить к установке, нужно купить сам выключатель.

Выбор и покупка трёхклавишного выключателя

Рекомендуется приобретать оборудование только известных компаний. Это гарантирует длительную эксплуатацию изделия и его безотказную службу

При покупке рекомендуется уделить внимание следующим деталям:

клавиши должны включаться с характерным щелчком, не западать;
поверхность выключателя должна быть гладкой, ровной;

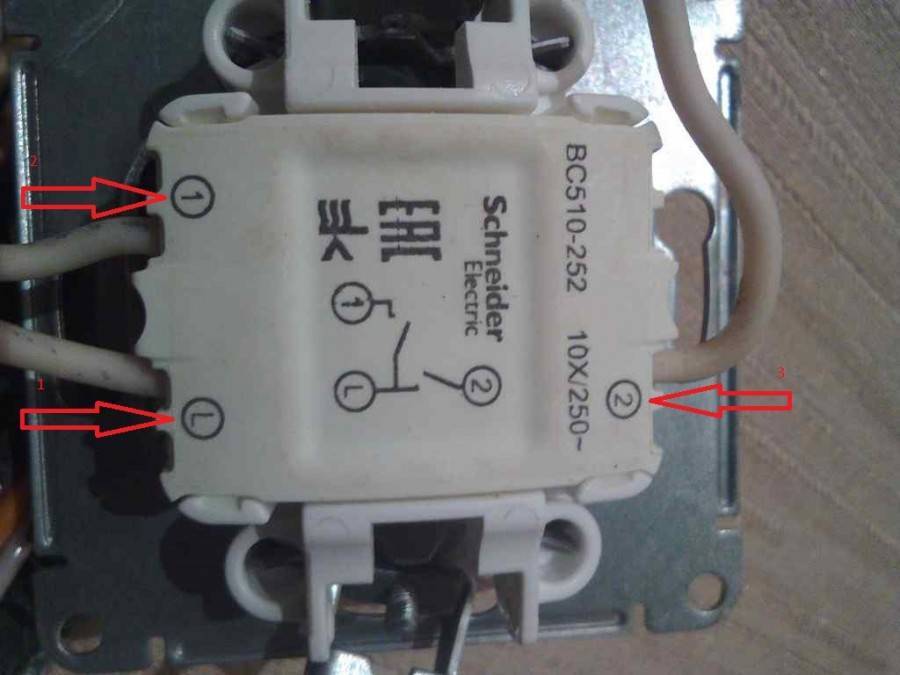

на задней стороне должна быть схема подключения к электрической сети;
важно проверить степень защиты, удостовериться в возможности подключения изделия в конкретном помещении.

Степень защиты обозначается как IP и состоит из двух чисел (от нуля до шести). Первая цифра отвечает за защищённость от пыли, а вторая — за водозащиту. Чем выше цифра, тем надёжнее защита. Для жилых комнат подойдёт выключатель с показателем IP 20. Если в помещении высокая влажность (ванная, баня) или повышенное количество пыли (чердак), то показатель IP должен быть не менее 44. Электромонтажные работы вне помещения требуют установки выключателя с IP 65.

Схема подключения

Производством электрооборудования занимаются отечественные и зарубежные компании, но схема подключения трёхклавишного выключателя всегда одинакова.

Общая схема поможет правильно подключить любой трёхклавишный выключатель

Набор необходимых инструментов

Для подключения понадобятся инструменты, большинство из которых есть в каждом доме или квартире:

  • кусачки и пассатижи;
  • крестовые и плоские отвёртки (в зависимости от особенностей изделия);
  • отвёртка-индикатор;
  • изолента;
  • шуруповёрт;
  • нож или стриппер (инструмент для удобного снятия изоляции).

Для чего нужен бесконтактный выключатель?

Чтобы выполнить определенное действие, необязательно самому принимать активное участие – идти к предполагаемому объекту и проводить с ним какие-либо манипуляции. Предлагаемое производителями электротехнического оборудования умное изделие, способно частично заменить человека.

Принцип работы оборудования

Аппарат, прекращающий функционирование определенного оборудования бесконтактным способом, называется выключателем или сокращенно ВБ. Еще его часто именуют датчиком – но это понятие обобщает в себе еще и приборы с аналоговым выходным сигналом.

Такая терминология, а также сфера использования, устойчивость к различного рода повреждениям и технические характеристики предусмотрены ГОСТом Р 50030.5.2-99. Документ регламентирует соответствие рабочих параметров, своевременное срабатывание защитного механизма при перегрузке и прочие эксплуатационные нюансы приспособления.

Изделие представляет из себя полупроводниковый элемент, который осуществляет управление электрической цепью. При обнаружении раздражителя или его присутствия в зоне своего действия, он отключает ток нагрузки, что приводит к размыканию цепи.

Приспособление имеет прочный корпус, выполненный из полимера или никелированной латуни. Внутри такой оболочки заключена электрическая часть, нуждающаяся в изоляции. Многие модели имеют класс защиты IP65 или 67.

Строение изделия предполагает обнаружение предмета или объекта, попавшего в активную зону. Эта информация преобразуется и поступает в узел коммутации

Прибор работает бесконтактно, а чувствительный элемент, который еще называется фотоприемник, может располагаться отдельно от излучателя или в одном корпусе с ним. Работают эти 2 детали в паре.

Что касается размера, формы и внешнего вида ВБ, то эти параметры зависят от предназначения и сферы применения, а также условий эксплуатации.

Стандартом предусмотрено изготовление приборов, форма корпуса которых бывает такой:

  • прямоугольной с квадратным или прямоугольным сечением, что обозначается как D или C соответственно;
  • цилиндрической с резьбой – A или без нее – B.

В зависимости от модели и ее предназначения, изделие может дополнительно оснащаться проводом, покрытым двойной изоляцией.

Для работы в сложных условиях выпускают бесконтактники, корпус которых залит компаундом. Это полимерное вещество, обеспечивающее надежную защиту от попадания на рабочие механизмы влаги и других посторонних включений.

По принципу функционирования аппараты делятся на 4 обширные группы.

Емкостный и индуктивный способ обнаружения является более надежным, а сами ВБ, работающие таким образом, долговечнее своих аналогов. Первые из них реагируют на предмет, изготовленный практически из любого материала, а вторые – на металл.

Сфера применения бесконтактного аппарата

Уникальное свойство управлять работой приборов, не контактируя с ними напрямую, открывает радужные перспективы для применения такого типа выключателей. Оно позволяет создавать оригинальные разработки в различных сферах, совершенствовать условия проживания в доме/квартире.

Выключение света без контакта владельца с корпусом или прочими элементами коммутирующего аппарата – это реальность. Для выполнения изделием этой команды достаточно помещения руки в зону воздействия

А для звуковых модификаций достаточно хлопнуть в ладоши, чтобы устройство, спрятанное внутри корпуса люстры, разомкнуло электроцепь.

Кроме того, бесконтактные датчики повсеместно применяются для оптимизации производственных процессов. Именно они позволяют контролировать качество осуществления сложнейших циклов в машиностроении.

А также на автоматических линиях при производстве пищевых продуктов и товаров текстильной промышленности, при изготовлении деталей в литейных цехах, и прочее.

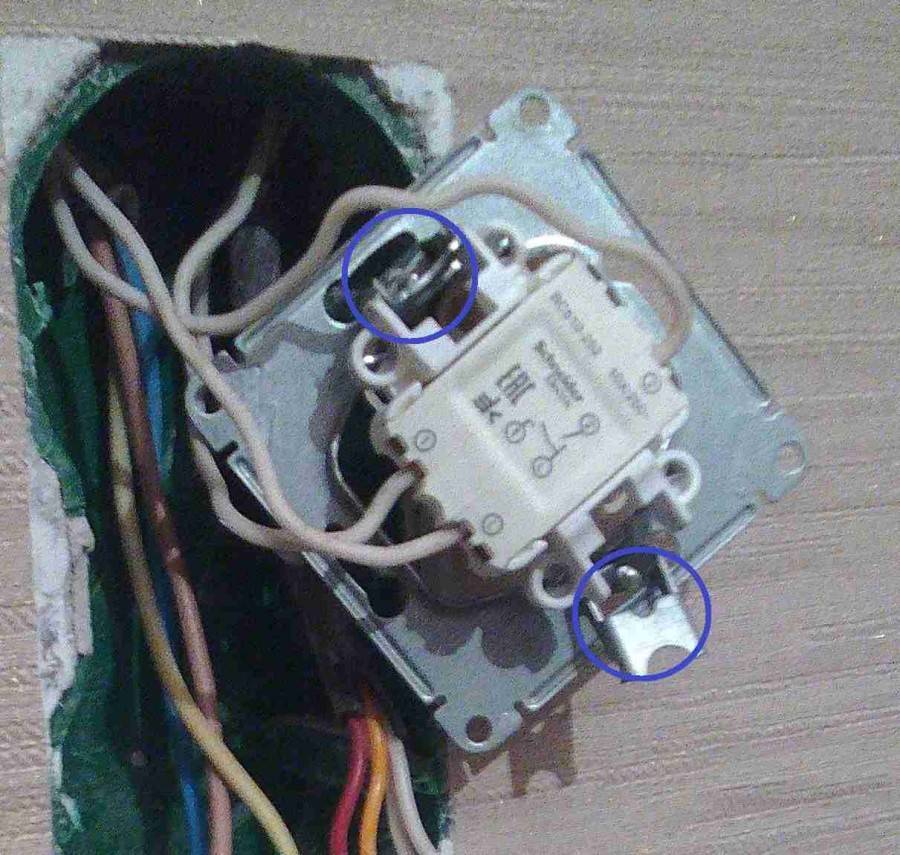

Терминалы для подключения проводов

Для подключения проводников к коммутационному аппарату существует два основных вида клемм:

  • винтовые – жила проводника зажимается путем затяжки винтов;
  • зажимные (пружинные) – проводник достаточно вставить, подпружиненная площадка прижмет его сама.

Пружинные клеммы удобнее, монтаж осуществляется быстрее. Но винтовые считаются более надежными.


Аппарат с пружинными клеммами.

С другой стороны, если проводка выполняется кабелем с алюминиевыми жилами, следует помнить о пластичности этого металла. Винтовые терминалы требуют периодического подтягивания, иначе не избежать появления плохих контактов и соответствующих последствий. Пружинные будут поджимать провод сами.

Виды и сфера применения концевых выключателей

Кнопочные, как и рычажные, применяются, главным образом, для включения-отключения освещения в различных помещениях, в которых не требуется постоянное освещение. Такими помещениями могут быть помещения холодных складов, подвалов (там концевиком управляет крышка подвала). Кроме того, концевые выключатели этого типа применяются для контроля положения входного люка на кран-балках (кран невозможно включить, если открыт люк).

Концевые выключатели поплавкового типа используются там, где необходимо контролировать уровень жидкости, наполняющей определенную емкость. Например, такие выключатели с успехом используются для автоматического управления насосами, выкачивающими воду из колодцев, любо наполняющих главный резервуар системы водоснабжения небольших (например дачных) поселков.

Поплавковые выключатели, в основе работы которых лежит принцип работы магнитоуправляемого контакта (геркона), используются, так же там, где нет возможности применить обычные контактные группы (например, в емкостях с горючими и взрывоопасными жидкостями).

Ползунковые концевые выключатели используются для таких устройств, как, например, подъемные ворота, шторы, которые сворачиваются.

Концевые выключатели магнитного типа (основным элементом которых является магнитоуправляемый контакт), могут применяться практически где угодно. Связано это с тем, что такие выключатели абсолютно безопасны в работе (рабочие контакты их полностью защищены колбой, из которой выкачан воздух). В основном, эти выключатели применяются в охранных системах, как датчики открывания двери (в связи с тем, что герконы, входящие в их состав, рассчитаны на небольшой ток коммутации).

Подготовительные работы и выбор места установки

Установка одноклавишного выключателя начинается с выбора расположения самого коммутационного прибора, распаечной коробки и светильника. Руководствоваться надо схемой, приведенной выше.


Практическая схема соединений.

На практике она реализуется так:

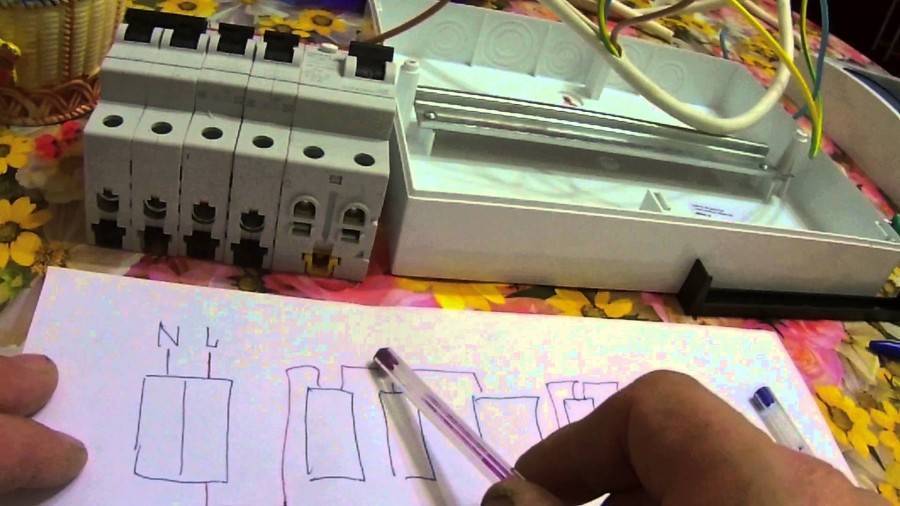

  • кабель от автомата в распредщите с жилами L, N, PE (в системе TN-C защитного проводника может не быть) подходит к распредкоробке;
  • такой же кабель уходит к светильнику;
  • в разрыв фазного провода включается двухжильный кабель для подключения выключателя.

Очень желательно для первых двух пунктов применять кабельную продукцию с цветовой или цифровой маркировкой жил. Это снижает трудозатраты при расключении (не нужна прозвонка и маркировка жил) и сводит к минимуму вероятность ошибки. А для кабеля, отходящего к коммутационному прибору, маркировка не обязательна – подключение не зависит от фазировки.

Обычно для обустройства освещения выбирается кабель с медными жилами сечением 1,5 кв.мм. Кабели, пригодные для монтажа, можно выбрать из таблицы.

КабельКоличество жилДополнительные свойства
ВВГп 2х1,52Плоский
ВВГп – НГ 2х1,52Плоский, негорючий
ВВГ 3х1,53
NYY-J 3х1,53Негорючий
ВВГ – НГ- Ls 3х1,53Негорючий с низким выделением дыма

Правила устройства электроустановок места установки бытовых выключателей строго не регламентируют. Точно задано только расстояние до газовых труб. Оно должно быть не менее 0,5 м. Рекомендуется лишь устанавливать аппараты на высоте 1 м. Исключение – детские учреждения. Там коммутационные элементы должны быть смонтированы вне досягаемости детей – 1,8 м, и на этот счет Правила строги. В остальном можно руководствоваться принципами безопасности и удобства. Также надо определить тип проводки (скрытая или открытая) и при выборе места монтажа прибора и распредкоробки учитывать удобство и возможность прокладки кабельной продукции.

Информация

Данный сайт создан исключительно в ознакомительных целях. Материалы ресурса носят справочный характер.

При цитировании материалов сайта активная гиперссылка на l220.ru обязательна.

Документ, определяющий правила устройства, регламентирующий принципы построения и требования как к отдельным системам, так и к их элементам, узлам и коммуникациям ЭУ, условиям размещения и монтажа.

ПТЭЭП

Требования и обязанности потребителей, ответственность за выполнение, требования к персоналу, осуществляющему эксплуатацию ЭУ, управление, ремонт, модернизацию, ввод в эксплуатацию ЭУ, подготовке персонала.

ПОТЭУ

Правила по охране труда при эксплуатации электроустановок — документ, созданный на основе недействующих в настоящее время Межотраслевых правил по охране труда (ПОТ Р М-016-2001, РД 153-34.0-03.150).

Источник

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

ВидОписание
МеханическиеПриспособления, которые отличаются простотой монтажа. Вместо привычной кнопки на некоторых моделях имеется рычаг или шнурок.
СенсорныеУстройство работает при прикосновении руки, а нажимать клавишу не потребуется.
С пультом управленияТакая конструкция оснащается специальным пультом, который идет в комплекте или датчиком, реагирующим на движения вокруг.

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

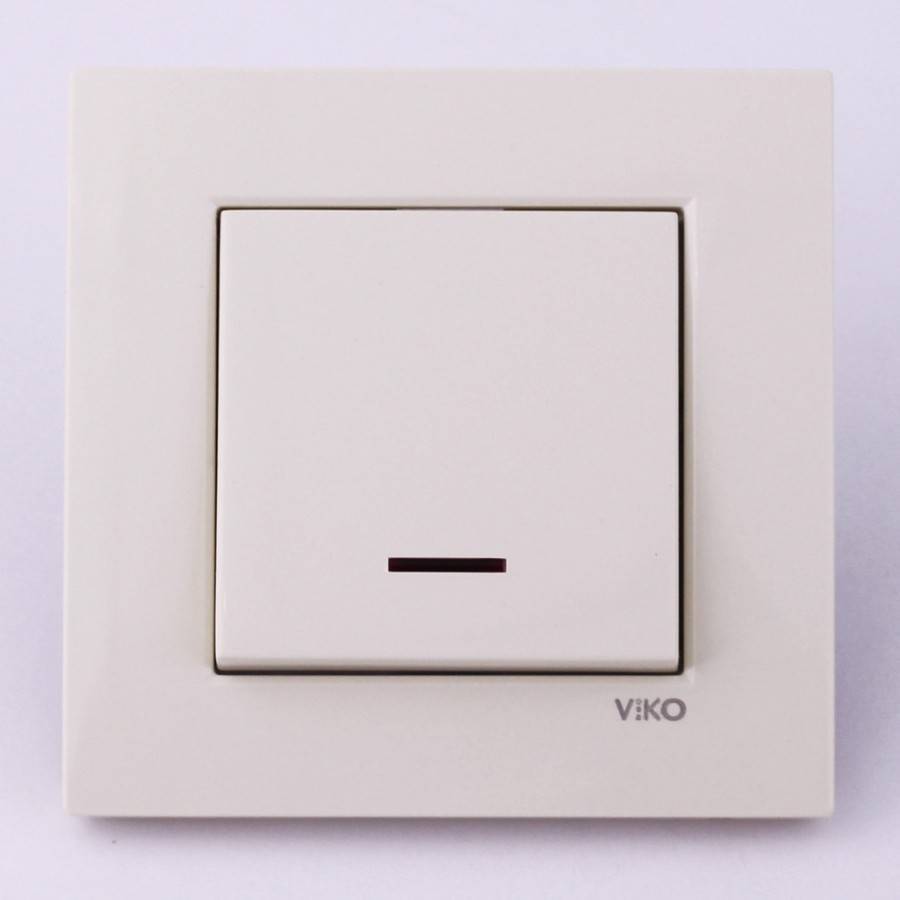

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Способы установки и подключения

Потребитель предварительно выбирает прибор по способу установки. Если необходимо монтировать скрытый бытовой электровыключатель, то для этого следует просверлить в стене монтажное отверстие. Такая установка проводится, когда монтируется скрытый монтаж электрических сетей. Если применяются нестандартные аппараты, то выполняются соответствующие под них отверстия.

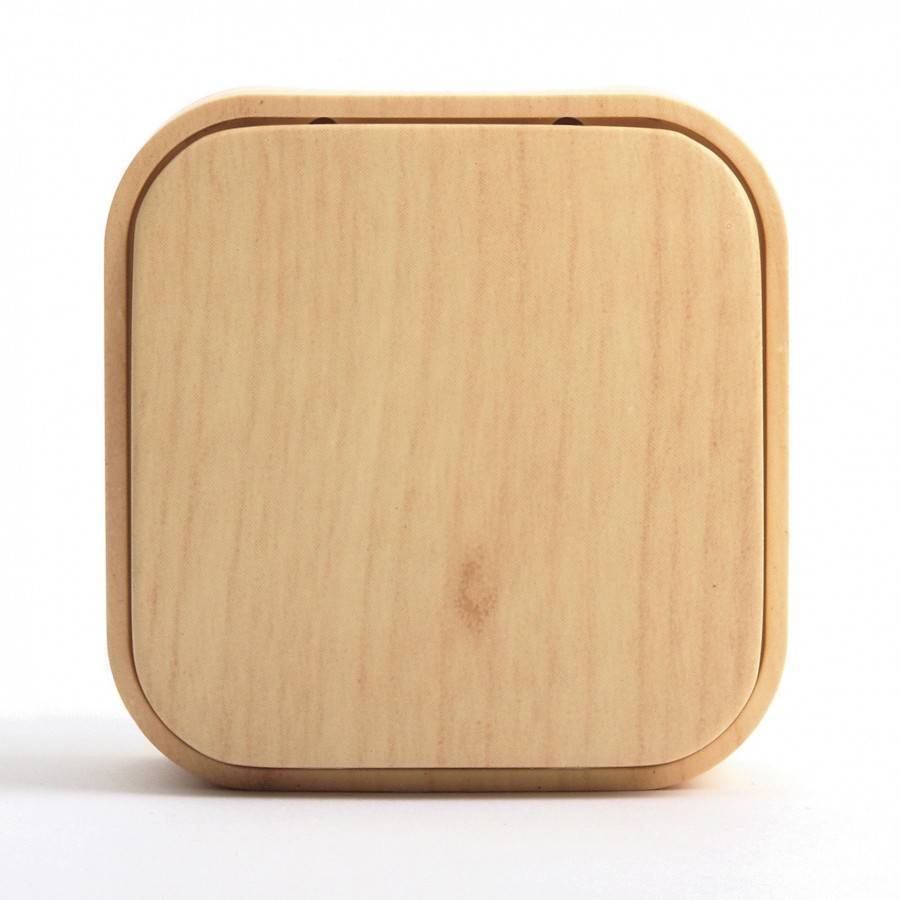

Наружные приборы обычно устанавливаются в помещениях с открытой электрической проводкой. Такой монтаж проводится в деревянных загородных домах, на промышленных предприятиях, строительных вагончиках и в помещениях, где невозможно спрятать провода или они устанавливаются по временной схеме.

Обычно для дизайнерского оформления больше подходят скрытые аппараты, так как они выглядят привлекательнее. Для подключения проводки используются два типа:

  • винтовой;
  • безвинтовой.

Более привычным считается первый способ соединения, когда провод соответствующего размера вставляется в клемму и притягивается винтом. Единственный недостаток — ослабление крепления из-за вибрации проводников под воздействием электрического тока. Особенно это касается многожильных проводов. Незатягивающиеся пружинные клеммники позволяют подключать провода практически разных размеров и конструкций. Следует учитывать, что такое соединение не подходит для проводов из алюминия.

Установка скрытого выключателя

Монтаж одноклавишных выключателей скрытого типа подразумевает установку специальной коробки. Обычно такая коробка в глубину 4 сантиметра и 7 сантиметров в диаметре. Такие коробки бывают металлические и пластиковые. Рекомендуется не использовать металлические коробки ввиду их высокой тепловой и электрической проводимости.

Для установки выключателя нужно выкрутить винтики из коробки, освободить отверстия для проводов. Для того, чтобы плотно закрепить коробку в стене, используют алебастр. Для «пустых» стен пользуются зажимающими скобами.

Провод зажимают винтовым сечением. Это опасный способ, при отсутствии опыта лучше им не пользоваться. Перетянув винт, Вы рискуете переломить провод и замкнуть цепь неправильно.

Провод можно вставить в нужное отверстие в момент, когда клавиша включена. Если выключатель вернуть в обычное положение, провод зажмется. К сожалению, при таком способе свои свойства теряет пружина. Со временем она будет значительно хуже возвращаться в выключенное положение, упругость пропадет, и выключатель придется заменить.

Можно зажать провод между верхушкой винта и платой, в которую он закручивается.

Провод зажимают пластиной так, что с помощью помощи винта его можно передвинуть и крепко зажать провод.

Присоединив провод, последующая установка предполагает следующие шаги:

Необходимо осторожно отверткой снять клавишу с фиксатором. С их помощью держится верхняя часть выключателя.
Снять всю накладку.
Зажать провода, прикрепить выключатель к коробке шурупами, которые обычно идут в комплекте с выключателем.

О чем скажет маркировка?

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

  • включение (NO) – A;
  • отключение (NF) – B;
  • переключение – C;
  • программируемый вариант – P;
  • другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

  • U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
  • 3 – способ установки другой;
  • A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
  • A – функция коммутации элемента, что означает включение (NO);
  • D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
  • 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.

Рекомендуем также прочесть другую нашу статью, где мы подробно описали различные типы выключателей света. Подробнее – читайте далее.

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

  • Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
  • Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

Порядок работы:

  1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
  2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
  3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
  4. Установить клавиши.

https://youtube.com/watch?v=RWI_-tMXtDA

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Подробный процесс монтажа

После проверки напряжения в сети с помощью индикаторной отвертки приступают к монтированию выключателя. С распределительной коробки выходит всего два провода, один из которых нулевой, а второй – фазный. Синий провод соединяют с такого же цвета нулевым проводом светильника.

Фаза, маркированная красным цветом, должна подключаться строго к проводу, который идет к переключателю, ведется к распределительной коробке, а затем подключается к красному проводу светильника.

Когда корпус скрытый, наружу выходят только провода и подрозетники. При установке нужно только специальными приборами надежно закрепить жилы и подсоединить устройство в прикрепленный к стене подрозетник.

Зафиксировав изделие, нужно сверху подсоединить крышку одноклавишного прибора и сразу проверить работу изделия.

Устройство с подсветкой

Установка изделия с подсветкой отличается только видом индикатора – неоновая лампа или светодиод. Такое дополнение очень удобно при полной темноте, ведь легко можно найти выключатель. Схема подключения выключателя одноклавишного с подсветкой ничем не отличается от обычной установки. Когда цепь размыкается, индикатор, подсоединенный к нулевой жиле, светится. При включении прибора подсветка гаснет.
