Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.

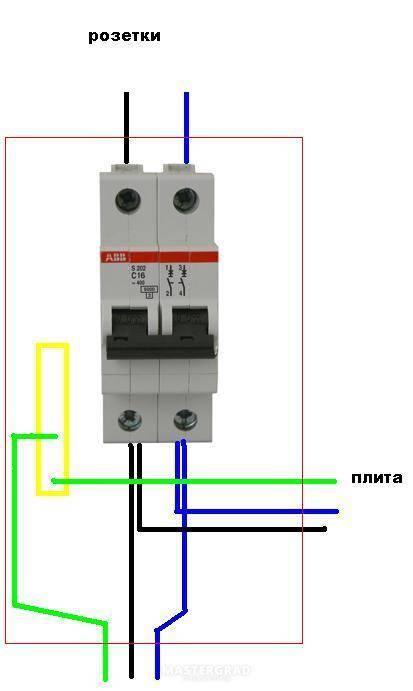

При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
Описание и характеристики
Когда проверена старая проводка или проложена новая, приступают к монтажу розеток. Остановимся подробнее на характеристиках розеток и вилок для варочных панелей и духовых шкафов.
Розетка
Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.
Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.
Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.
Виды
По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:
- Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
- Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
- Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.
По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).
Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.
В комплект к силовой розетке подбирают и специальную силовую вилку. Во внутренней ее части есть 6 контактов, которые используют для подсоединения провода. Клеммы под номерами 1, 2 и 3 предназначены для проводника фазы (L). Их соединяют перемычкой. К клеммам 4 и 5 подключают ноль (N). Клемма 6 требуется для заземления.
Розетка для духового шкафа и варочной панели
Выбор силовых розеток для кухонного оборудования является ответственным мероприятием. Накладные розетки (внешние) монтируются поверх плоскости стены и применяются в тех случаях, когда прокладка кабелей осуществляется открытым способом. Они считаются наиболее безопасными при установке в деревянных домах. Повышенная защита от пыли и влаги позволяет использовать такие розетки в помещениях с высоким уровнем влажности.
Кроме внешних розеток, существуют аналогичные изделия для внутренней установки с использованием специальных подрозетников, вмонтированных внутрь стены. Чаще всего они применяются в домах из панелей и кирпича, а также устанавливаются внутрь отделки гипсокартонными плитами.
Силовые розетки могут работать в однофазной сети (220В) и трехфазной сети (380В). Большинство моделей оборудуется отдельными контактами для подключения заземления и специальными фиксаторами, обеспечивающими надежное соединение с вилкой. В конструкции некоторых розеток входят интегрированные устройства, такие как УЗО или реле времени.
При выборе розеток для варочной поверхности и духового шкафа нужно обязательно учитывать следующие критерии:
- Максимальная расчетная сила тока. Для устройств, мощностью от 3 до 3,5 кВт этот параметр составляет от 16 до 25 ампер. При 7 кВт – минимум 32 А, а для установок с более высокой мощностью понадобятся розетки на 63 А. В них используются более толстые контакты и тугоплавкие изоляционные материалы.
- Рабочие фазы в определенном количестве. При подключении к сети 220 вольт в розетке и вилке должно быть три контактных группы, а при 380 В – пять групп.
- Степень защиты от негативных воздействий, обозначаемая специальным кодом. Он выглядит как IPXX, последние два знака означают цифры. Буквенные обозначения указывают на степень защиты от попадания в корпус твердых предметов. Цифры соответствуют определенному классу защиты. Например, при коде 00 защиты нет вообще, а контакты полностью открыты. Максимальной защите соответствует код IP68, при котором попадание внутрь розетки воды и пыли абсолютно исключается.
- Бытовые приборы, используемые на кухне, должны иметь степень защищенности как минимум IP24, что обеспечивает надежную и безопасную работу.
Порядок монтажа
Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.
Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.
Подготовительные работы
Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.
Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.
Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам
Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность
Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками
Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения
Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором
Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором
Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать

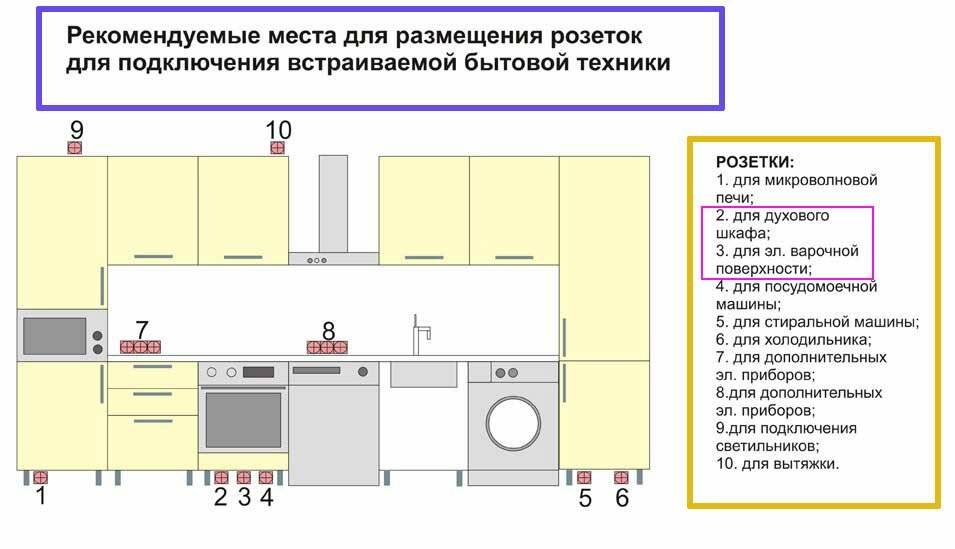

Определение места установки
В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.
Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:
- рядом с местом расположения мойки;
- рядом со стиральной машинкой;
- вблизи посудомоечной машины.
В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.
Особенности установки и последовательность монтажа
Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.
Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.
В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.
Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.
Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.
Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.
Нюансы подключения встраиваемых кухонных плит разного типа
Встраиваемая варочная поверхность, в том числе и газовая, подключается к отдельно выделенной электролинии с заземлением и розеткой, выдерживающей ток в пределах 32-40 A. Используемый кабель должен иметь три медных жилы с сечением не менее 4 мм2. В городских квартирах в основном используются газовые или комбинированные варочные поверхности. Индукционные или ТЭНовые панели, как правило, устанавливают в домах, где нет возможности подключения к газовой магистрали.
Шкаф для варочной панели, в котором, вместо духового шкафа, предусмотрены ящики
Подключение электрической плиты
При наличии даже минимальных знаний в электротехнике и соблюдении техники безопасности самостоятельное подключение варочной поверхности не составит труда. Прежде чем встраивать технику, необходимо вначале разметить столешницу, выполнить подведение отдельной электролинии с заземлением и только потом приступать к монтажу и присоединению к сети. В инструкции, которая идёт в комплекте с бытовой техникой, имеется схема, как подключить варочную панель к электросети.
Врезная двухконфорочная электроплита
Предлагаем вашему вниманию видеоролик, как установить варочную поверхность в столешницу.
Как подключить индукционную варочную панель
Принцип подключения индукционной варочной поверхности практически не отличается от монтажа обычной электрической модели. Предлагаем пошаговую инструкцию по установке данного типа кухонной бытовой техники. Для начала нужно подготовить все необходимые инструменты:
- Рулетка, линейка, угольник.
- Электродрель или шуруповёрт со сверлом Æ 10 мм.
- Электролобзик.
- Монтажный шприц с силиконом.
- Кабель.
- Вилка.
- Плоскогубцы, бокорезы.
- Набор отвёрток и гаечных ключей.
- Нож.
Инструменты, необходимые для установки варочной поверхности

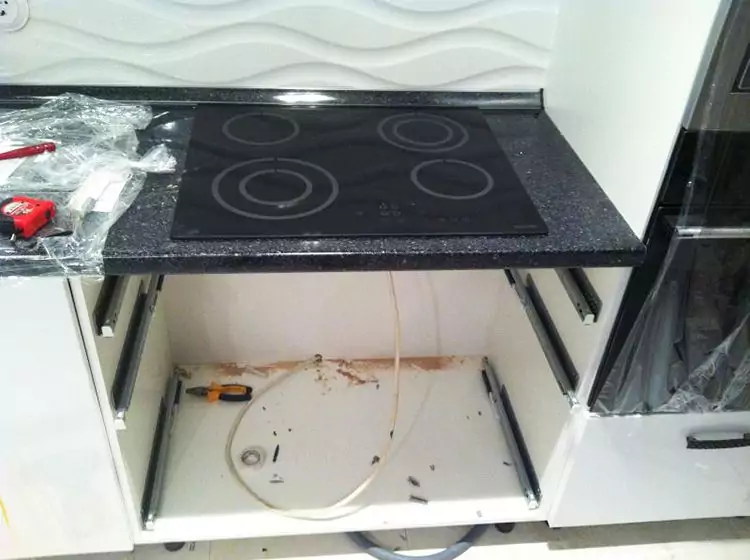

Сначала размечаем столешницу в соответствии с размерами, указанными в инструкции к варочной панели. Затем просверливаем четыре отверстия по углам и с помощью электролобзика вырезаем проём. Края спила хорошо смазываем силиконом, чтобы предотвратить разбухание в случае попадания влаги.
Разметка столешницы для врезки варочной поверхности на примере индукционной плиты ELECTROLUX EHL 98840 FG (EHL98840FG)
После того как вырез сделан, поверхность спила рекомендуется хорошо обработать герметиком, чтобы столешница не разбухла от возможного попадания влаги
Рассмотрим более подробно эту процедуру. В первую очередь необходимо провести отдельную электролинию от щита и сделать подрозетник.
| Иллюстрация | Описание действия |
 | Высота розетки от поверхности пола не должна превышать 900 мм. При невозможности сделать скрытую проводку кабель можно проложить в специальном монтажном коробе. |
 | Кабель от варочной поверхности выводим в электрощиток и подключаем к отдельному автомату и контуру заземления. |
 | Устанавливаем подрозетник и зачищаем концы проводов. |
 | Вставляем зачищенные провода в клеммы розетки и зажимаем контакты. |
 | Устанавливаем розетку в подрозетник. |
 | Аналогичным способом подключаем вилку варочной поверхности. Соблюдаем парность проводов, т.е. если коричневый провод («фаза») на розетке подключён слева, а синий («ноль») справа, то и на вилке должно соблюдаться такое же расположение. |
 | Поскольку мы подключаем варочную панель к однофазной сети на 220 В, то выбираем верхнюю схему, выгравированную на поверхности прибора. |
 | При помощи медных или латунных перемычек, идущих в комплекте с панелью, соединяем между собой контакты 1, 2 и 3 – «фаза» и 4, 5 – «ноль». Подключаем провода к клеммам в соответствии с цветовым обозначением. |
 | Закрываем клеммную коробку на варочной поверхности. |
 | Устанавливаем варочную поверхность в вырез, подаём питание и проверяем работу прибора. На этом установку и подключение варочной панели можно считать завершёнными. |
Подключение газовой варочной панели
При разметке выреза под газовую бытовую технику следует учитывать, что от стены до края прибора должно быть не менее 55 мм. Врезка в столешницу шкафа для варочной поверхности происходит точно так же, как и в вышеописанных случаях. Подключение к газовой трубе должен проводить сотрудник соответствующей службы, если, конечно, вы не хотите платить впоследствии солидный штраф и получить предписание о демонтаже. А вот электрическую часть можно выполнить самостоятельно.
Встроенная газовая панель
Как самостоятельно выполнить подключение варочной поверхности к электросети и не испортить при этом бытовую технику
На чтение: 8 минут Нет времени?
Встраиваемые варочные панели уверенно вытесняют с рынка и наших кухонь традиционные газовые и электрические плиты. Это связано с тем, что данный вид бытовой техники стал более экономичен, функционален, прост в управлении и получил современный дизайн. Варочные поверхности можно устанавливать отдельно от духового шкафа или в одном блоке, комбинировать их (верх − газовый, а низ − электрический, и наоборот). Самостоятельная установка подобной техники не представляет проблем, однако, имеются свои нюансы. В данной статье мы расскажем, как выполнить подключение варочной панели к электросети.
Читайте в статье
Выделенная линия для варочной панели
Поскольку электрические варочные панели и духовые шкафы – устройства весьма энергоемкие, проводка для их безопасной и бесперебойной работы должна соответствовать мощности самих электроприборов.
От распределительного щитка должны отходить отдельные неразрывные кабели с медными жилами для электроплит и духовых шкафов. Каждая такая линия для варочной панели и иных подобных устройств должна быть оборудована защитной автоматикой и иметь сечение провода площадью не менее 4 кв. мм. При этом электропроводка квартиры или дома обязательно должна включать в себя заземляющий проводник.
Когда процесс подключения варочной панели не совпадает по времени с капитальным ремонтом помещения и нет возможности организовать прокладку выделенной для нее линии закрытым способом, потребуется произвести прокладку кабеля в специальном кабель-канале – это не только эстетично, но и безопасно.
Выбор кабелей
Если говорить более подробно, то сечение кабелей в данном случае выбирается по потребляемой мощности либо по току присоединяемого энергоприемника в соответствии с информацией, изложенной в следующей таблице.
| Ток, А | Мощность, кВт | Необходимое сечение проводника, кв. мм | |
| В однофазной сети | В трехфазной сети | ||
| 19 | 4,1 | 12,5 | 1,5 |
| 25 | 5,5 | 16,4 | 2,5 |
| 35 | 7,7 | 23,0 | 4,0 |
| 42 | 9,2 | 27,6 | 6,0 |
| 55 | 12,1 | 36,2 | 10,0 |
| 75 | 16,5 | 49,3 | 16,0 |
| 95 | 20,9 | 62,5 | 25,0 |
| 120 | 26,4 | 78,9 | 35,0 |
Для однофазной сети вам потребуется кабельный проводник с тремя жилами, а для трехфазной – с пятью. Рекомендуется выбирать из кабелей маркировки ВВГ и ППВ.
Кабель ВВГ
Для обеспечения максимально безопасного подключения варочной панели к электрической сети кабель, проходящий внутри кухонной мебели не должен соприкасаться с поверхностями, имеющими высокую температуру. Кроме того, следует избегать перегибов и сжатий кабеля в процессе эксплуатации.
Выбор устройств защиты
Автоматическая защита организуется непосредственно на выходе прибора учета электрической энергии. Выбор защитного автомата производится исходя из мощности устанавливаемой варочной панели. Следующая небольшая таблица поможет вам облегчить данный выбор.
| Мощ-ность энер-гопри-емни-ка, кВт | Одно-фаз-ная сеть | 1,1 | 2,0 | 3,5 | 4,4 | 5,5 | 7,0 | 8,8 | 11,0 | 13,9 |
| Трех-фаз-ная сеть | 3,2 | 5,3 | 8,4 | 10,5 | 13,2 | 16,8 | 21,1 | 26,3 | 33,2 | |
| Номинальный ток автомата, А | 6 | 10 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
Способы подключения к сети
Кроме того, для подключения индукционной варочной панели потребуется специальная силовая розетка. Такие розетки имеют три вывода (отверстия), если предназначены для монтажа в однофазной электрической сети, и пять выводов, если предназначены для трехфазной сети.
Важно! Обычные бытовые розетки не предназначены для больших нагрузок, поэтому подключение через них мощных энергоприемников может привести к возгоранию. Значение номинального тока для такой розетки не должно быть меньше, чем у выбранного защитного устройства
Значение номинального тока для такой розетки не должно быть меньше, чем у выбранного защитного устройства.
Провода в вилке
По сути, варочную панель, электрическую плиту или духовой шкаф вполне можно подключить непосредственно в сеть, без монтажа розетки. Такой способ подключения позволит избежать выделения теплоты на контактах розетки, что, в свою очередь, повысит противопожарную безопасность в помещении.
В то же время, электрические приборы, предназначенные для пищеприготовления, когда они подключены посредством штепсельного соединения вилки и розетки, являются более мобильными и, как следствие, их демонтаж, в случае необходимости, будет осуществляться значительно проще.
Схемы подключения

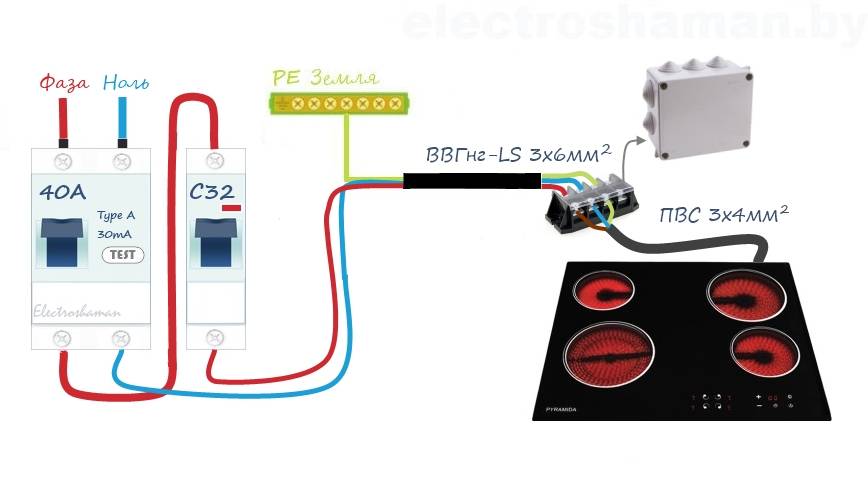

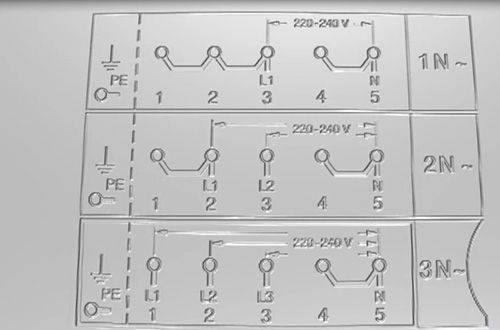

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.
Однофазная схема на 220 Вольт
Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:
- Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
- Нулевой провод (N) соединяем с клеммами N-1 и N-2.
- Защитный проводник PE направляем на соответствующую клемму.
Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.
Трехфазная схема 380 В
Это вторая по распространенности схема. Чаще всего применяется в частном доме.
Подключение выполняем так:
- Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
- Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.
Перемычки в трехфазной схеме не нужны.
Двухфазная схема на 380 Вольт
Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.
Варочная поверхность соединяется с сетью 380 Вольт следующим образом:
- На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
- На L-3 ставим фазу C.
- Все прочие действия осуществляются так же, как в остальных вариантах схем.
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Установка варочной панели в столешницу своими руками, видео
Перед процессом подключения, необходимо провести подготовительные работы, среди которых: изучение паспортных данных бытовой техники, приготовление всего необходимого инструмента, выбор места для установки. Чтобы правильно выполнить установку, сначала необходимо узнать её размеры. Сделать это можно открыв инструкцию прибора. В большинстве случаев, там также подробно описаны схемы для соединения проводов
Важно обратить внимание на минимально допустимые отступы от края столешницы, которые также указаны в инструкции. Их рекомендуется выполнить несколько больше, ввиду того, что узкие края через время могут повредиться
С помощью электрического лобзика с мелкозубой пилочкой нужно аккуратно прорезать линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать. Полученные опилки можно будет собрать пылесосом.
Установка панели в столешницу
Модели, принцип работы которых основан на индукции, отличаются только поверхностью и принципом действия. На таких поверхностях, вместо конфорок, находится плоскость, которая нагревает посуду только в местах соприкосновения с поверхностью.
Установка индукционно поверхности
В сравнении с подключением варочной электропанели для кухни обычного типа, индукционные поверхности имеют ряд ограничений по месту установки:
- Высота вентиляционных зазоров должна составлять примерно 6-10см;
- Также имеются специальные требования к влажности и температуре вентиляционного зазора. Запрещается прокладывать под варочной панелью сантехнические коммуникации;
- Материалы, которые находятся недалеко от панели, не должны совпадать по составу, с теми, которые нагреваются по причине индукционных процессов.
Индукционная панель
Уплотнение и герметизация
Все срезы необходимо обработать силиконовым герметиком, или же использовать нитролак. Благодаря этим действиям можно значительно увеличить срок эксплуатации столешницы и уберечь её от грязи и намокания. Также отлично подойдёт самоклеящийся уплотнитель, который наклеивается сверху, чтобы края варочной поверхности ложились на него. Чтобы защитить столешницу от перепадов температур, рекомендуется использовать алюминиевую ленту.
Мощность духового шкафа электрического
- Большинство покупателей делают выбор на основании следующих показателей:
- функциональность,
- мощность прибора,
- энергопотребление.
Поэтому перед покупкой следует рассмотреть все описанные значения.
Электрическая модель
Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.
Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.
Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.
Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе
Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание
Классы энергопотребления
Такие электрические приборы по степени энергопотребления разделяются на несколько классов.
- Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
- менее 0,6;
- 0,6-0,8;
- 0,8-1;
- 1-1,2;
- 1,2-1,4;
- 1,4-1,6;
- более 1,6.
Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.
Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.
Влияние на температуру
Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.
Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.
Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.
При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.
Как выбрать прибор
Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:
При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.
Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.
Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.
На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.
Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.
