Самостоятельная установка люстры — что нужно знать и какие инструменты использовать

Соблюдение техники безопасности

Перед тем, как вешать люстру, нужно припомнить правила техники безопасности. В особенности это касается электробезопасности. Чтобы предотвратить получение травм, нужно придерживаться следующих правил:

1. Работы проводятся только в светлое время суток при качественном естественном освещении (или просто при качественном автономном освещении).
2. Тщательно продумать всю последовательность действий и приготовить все инструменты, которые могут понадобиться, чтобы затем этот вопрос не отвлекал от работы.
3. Обесточить проводку, с которой предстоит работа.
4. Произвести проверку наличия напряжения в проводах с помощью тестера или отвёртки. Не загоревшаяся лампочка разрешает начать работы.
5. Соединять провода лучше всего клеммными колодками.
6. Не стоит забывать о заземлении, если оно предусмотрено домашней разводкой.

Перед работой обязательно нужно проверить, все ли винтики и клеммы в люстре качественно затягиваются и прилегают. Плохой контакт может привести к искрению и перегоранию.

Нельзя пренебрегать правилами техники безопасности при работе с электричествомИсточник tlt-land.ru

Подготовительные операции

Подобные операции связаны с тем, что необходимо вызвонить все провода для подключения. Особенно это актуально для тех, кто не имеет дела с электричеством постоянно. Как правило, на потолке может торчать от 2-х до 3-х проводов и совсем редко – четыре провода, да они на самом деле и не нужны, поскольку хватает даже 2-х проводов. Если все же торчит 3 провода, то один из них является заземлением. Если знать, где нулевой провод, где фазный, а где заземление, то проблем с подключением люстры не должно возникнуть.

Заземление

Заземляющие проводники встречаются в новых постройках, а также в квартирах после капитального ремонта, с заменой электрической проводки. Как правило, он отличается зелено-желтой окраской. Подключается он к такому же проводнику, который располагается на люстре, хотя не во всех люстрах имеется подобный провод.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Случается, что на люстре подобного проводника нет, поэтому заземляющий провод на потолке изолируется и оставляется неподключенным, иначе, если его не заизолировать, он может случайно прикоснуться к фазному проводу и тогда получится короткое замыкание, поскольку провод заземления всегда связан с нулевым проводом.

Фазный и нулевой проводники

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L»

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.

Как подключить люстру, если на ней есть только два провода

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет

На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль»

Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу

Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

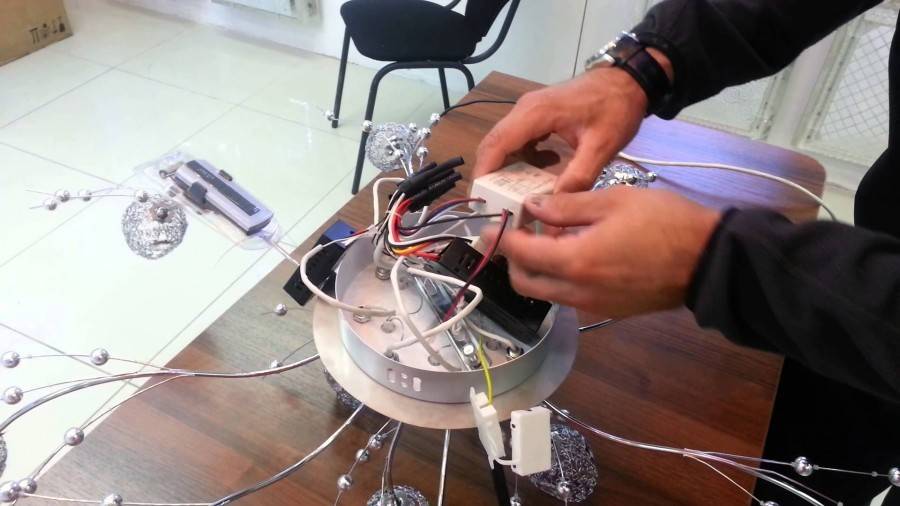

Китайские люстры: в чем особенность

Китайские люстры отличаются тем, что их качество сборки оставляет желать лучшего. Поэтому каждую люстру лучше проверить с прозвонкой, чтобы не получить короткое замыкание.

Не менее важно проверить качество изоляции. Для этого все провода соединяют в одну скрутку, берут тестер, и проверяют, нет ли касания оголенных частей проводов к корпусу

Если изоляция плохая, то этот осветительный прибор лучше отнести на обмен.

Без проверки подсоединения каждой лампочки здесь не обойтись. Для этого поочередно в каждый патрон вкручивается лампочка и проверяется на целостность соединения. При выкрученных лампочках прибор должен показывать высокое сопротивление (бесконечность), а при вкрученной всего несколько десятков Ом.

Затем можно приступать к соединению всех проводников, в зависимости от образованных групп.

Крепление люстры на потолке комнаты

Установка люстры может проводиться различными методами. Выбор варианта подвешивания определяется конструкцией потолка и осветительного прибора.

Подвешивание на крюке

В большинстве зданий, построенных по типовым сериям, крюки были изначально предусмотрены проектом. Если это изделие имеется, необходимо проверить его прочность под нагрузкой 8-10 кг. Если крепеж надежный, можно вешать светильник.

Чтобы закрепить крюк самостоятельно, нужно выполнить такие действия:

1. Определить место для сверления. Следует помнить, что кабель прокладывается только под прямым углом к стенам. Чтобы его не повредить, нужно отступить от его выхода на 3 см по направлению к углу.
2. Просверлить отверстие. Вставить в него дюбель, вкрутить крюк. Если нужно повесить тяжелую пятирожковую люстру, лучше воспользоваться анкерным болтом, имеющим большую прочность.
3. Обмотать крюк толстым слоем изоляционной ленты.

После этого можно вешать изделие и выполнять соединение проводов.

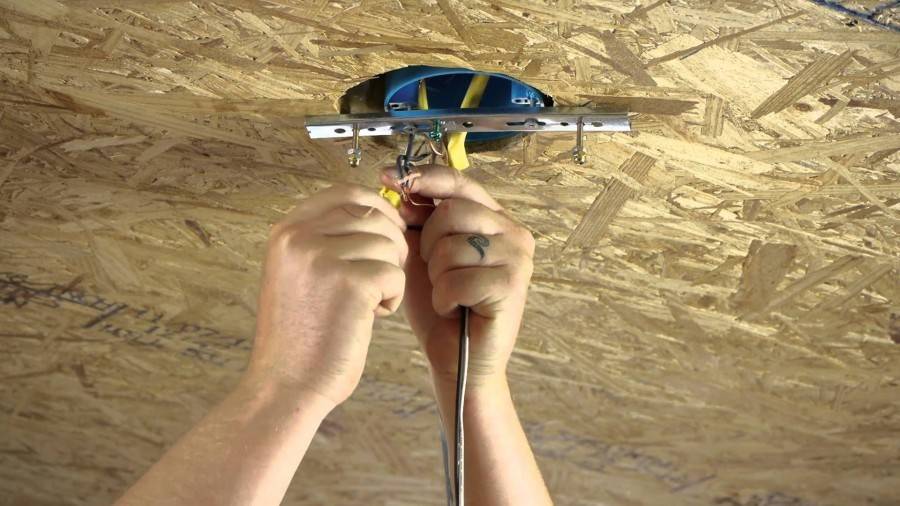

Установка на монтажную планку

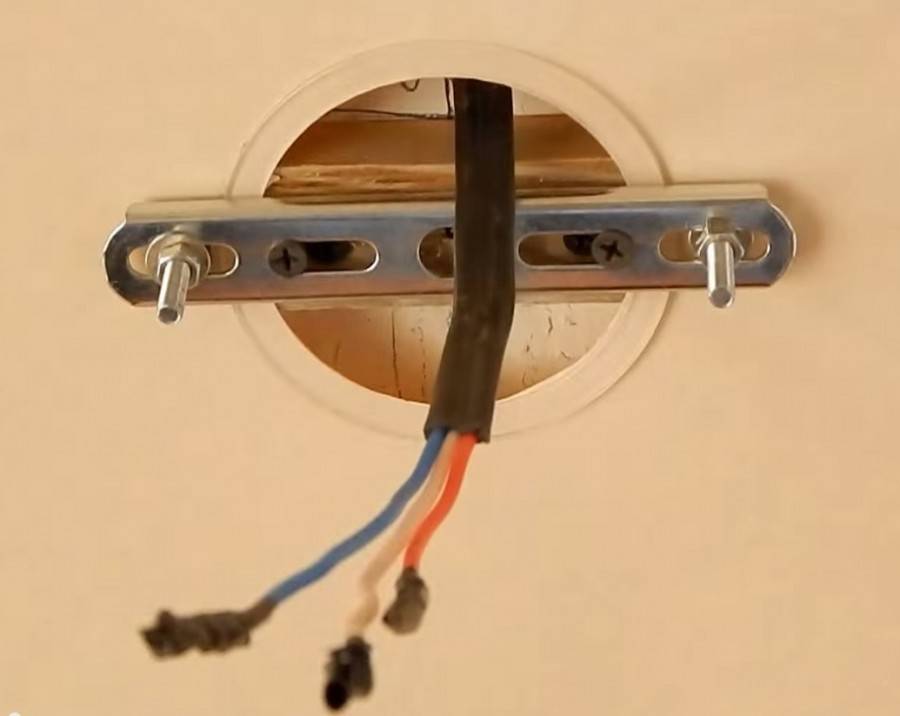

Крепление люстры на планке

Монтажная планка идет в комплекте к изделиям настенного и потолочного крепления.

Устанавливать осветительный прибор нужно в следующей последовательности:

1. Совместить крепежные болты с отверстиями на декоративном колпаке. Затянуть их гаками (на высоте этим заниматься крайне затруднительно).
2. Приложить планку к потолку, наметить места сверления. Изготовить отверстия, вставить в них дюбели.
3. Прикрутить планку к плите перекрытия, проверить прочность фиксации.
4. После соединения проводов прикрутить лампу к планке.

Особенности крепления к потолку из гипсокартона

Монтаж в натяжной потолок

Гипсокартон не рассчитан на большие нагрузки, вешать осветительный прибор на него нельзя.

Варианты могут быть следующие:

1. На несущем стальном профиле в месте его крепления к вертикальному подвесу. К металлическому каркасу можно прикрепить крюк или монтажную планку. Прикручивание осуществляется саморезами по металлу.
2. На монтажную платформу. Данная конструкция собирается заранее, одновременно со сборкой каркаса. После монтажа листов в них проделываются отверстия, через которые проводится прикручивание прибора.

Крепление на натяжном потолке

Чтобы повесить светильник на натяжной потолок, нужно заранее изготовить основание для крепления. Оно делается из деревянного бруска, нескольких слоев фанеры или подвесов для стального профиля. Уровень платформы должен быть на 1-2 мм выше, чем у натянутого полотна. После установки и остывания пленки на нее в нужных местах наклеиваются кольца из ПВХ. Внутри колец полотно вырезаются, через них можно подключаться к сети одним из доступных способов.

Техника безопасности

Перед подключением люстры нужно обесточить электросеть

Небрежность при работе с электричеством чревата не только испорченным прибором или сгоревшей проводкой. Поражение током может привести к тяжелой травме, инвалидности и даже к летальному исходу.

Чтобы изначально исключить такие последствия необходимо соблюдать следующие правила:

• перед началом монтажа обесточивать помещение путем отключения пакетника или выкручивания пробок в щитке;
• пользоваться инструментами с защитной изоляцией, рассчитанной на 1000 В;
• работать на прочной и устойчивой опоре, исключающей потерю равновесия;
• не использовать проводку с поврежденной изоляцией.

В первую очередь необходимо определить полярность жил в кабеле и найти заземление. Для этого используется индикатор или многофункциональный тестер. О наличии фазы свидетельствует свечение лампочки или изменения показаний на дисплее.

Если линия новая, провода имеют изоляцию определенного цвета:

• фаза — коричневый (черный);
• ноль — синий;
• заземление — желто-зеленый.

Начинающие мастера считают, что подсоединять провод к выключателю можно в любом порядке, не зная что будет, если перепутать фазу и ноль при подключении люстры. Если вставить выключатель в разрыв нуля, лампа окажется под постоянным напряжением, независимо от положения клавиш. Это чревато ударом тока при замене сгоревших изделий и мерцанием светодиодных ламп. Правильно подключать нужно только в разрыв фазы.

Способы соединения проводов

Соединить провода в люстре можно следующими способами:

• Скрутка. Допускается в тех случаях, когда жилы сделаны из одного металла. Запрещается соединять медь и алюминий, так как в результате электрохимической реакции развивается коррозия, нарушающая контакт. Скрутка закрывается пластиковым колпачком или обматывается изолентой.
• Болт с гайкой и шайбами. Концы проводов вставляются между шайб, после чего гайка затягивается. Узел закрывается изоляционным материалом.
• Монтажная колодка. Компактное и удобное приспособление, представляющее собой стальной коммутатор в пластиковом корпусе. Может соединять до 10 пар проводов.
• Пайка. Применяется только для меди.

Определившись с планом работ, нужно составить схему, провести расчеты и закупить все необходимое.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Советы

В арсенале домашнего электрика, кроме традиционной изоленты и пробника, рекомендуется иметь и некоторые другие хитрости – например, лампочки пробника. Нехитрое приспособление, состоящее из электрического патрона с подключенными проводами 35-40 сантиметров длиной с зачищенными концами и лампочки позволит быстро и просто определить напряжение в проводке.

Приступая к монтажу осветительных приборов, нелишне прикрепить скотчем к выключателю лист бумаги с предупреждением о проведении работ.

Кроме этого, среди защитных мер, рекомендуется иметь обувь на резиновой подошве и не работать со стремянки на мокром полу.

Подготовительные работы

В зависимости от проекта в строениях устанавливаются провода с заземлением или без. При всех вариантах присутствует 1 нулевой провод и 1-2 с фазой. Если маркировка отсутствует, перед тем как установить люстру необходимо определить принадлежность каждой жилы. Это нужно для того, чтобы правильно присоединить каналы, если используется многорожковый светильник.

В старой проводке найти заземление можно визуально. Поскольку производимые в прошлом изделия не имели такого контакта, лишний провод отгибался в стороны или отрезался, чтобы не мешал.

При замене люстры нужно прозвонить все жилы, чтобы установить их целостность, найти ноль и фазы. Проверка проводится под напряжением. Следует поочередно поднести щуп к каждому проводу. О наличии тока будет свидетельствовать свечение индикатора. Чтобы исключить классификацию блуждающих токов как фазы, необходимо продублировать измерения тестером. Для этого следует поднести щупы к нулевому и активному каналу. Прибор покажет напряжение в сети. Если оно соответствует стандартным параметрам, линия исправна. В заключение все провода нужно промаркировать любым удобным способом.

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

• общий вывод к фазовому проводу или напрямую к люстре;
• пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя

Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Подключениелюстры к двойному выключателю на 6 лампочек

Подключениелюстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключениелюстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Подключение к двум клавишам

Подключение двойной, тройной  люстры или же модели с многочисленным количеством рожков осуществляется по одинаковому алгоритму. В конкретном рожке есть пара шнуров различного цвета. В основном это синий и коричневый оттенки.

Все шнуры синего тона скручиваются вместе. В итоге получится нулевой кабель. Оставшиеся кабели произвольно разбиваются в пары. Одна подгруппа станет работать от одной, вторая – от другой клавиши.

Разбивка в пятирожковом приборе может иметь вид: 1 и 4, 2 и 3. В модели с четырьмя рожками: 2 и 2 или 1 и 3. С 3-мя лишь один вид: 1 и 2.

Разделенные ранее шнуры скручиваются воедино, получая пару групп фазных проводников, подключающихся затем к шнурам-фазам на потолочной плите.

Зная, как подключить люстру к двухклавишному выключателю, можно не бояться приобретать модель люстры для освещения своего жилища с несколькими обособленными рожками.
