Как отрегулировать датчик движения для включения света

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет  и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Принцип работы

Датчик движения – это устройство, основанное на работе инфракрасных лучей. Когда он обнаруживает тепло, выделяемое движущимся телом, то подает электрический сигнал. Если его применяют для автоматического освещения, данный сигнал отправляется на лампочку, включая ее. Это удобно для тех, кто забывает выключать свет, а также и гигиенично – если человек не хочет касаться выключателя. Каждый человек является источником тепла и излучает соответствующее инфракрасное излучение определенной длины. Если мы войдем в комнату, датчик движения обнаружит изменение излучения и включит цепь, к которой подключен какой-либо прибор.

Рассмотрим их.

  • Реагирует не на движение, а на изменение тепла. По этой причине, помимо обнаружения движения человека, он может реагировать на животных. А также на радиаторы или другие нагревательные устройства.
  • Датчик реагирует только в пределах прямой видимости и не проникает сквозь стены или двери. Это преимущество, если мы хотим, чтобы детектор работал в данной комнате (обычно это так и есть). Но при желании выйти за эти пределы, надо искать другое решение.
  • Если мы прекращаем движение, даже находясь в области действия детектора, он как бы может посчитать, что движения нет и выключает освещение, вентилятор или другое устройство, подключенное к датчику.

В настоящее время наиболее популярным методом обнаружения является PIR (пассивная) технология. Обнаружение движения происходит благодаря пиросенсорам и линзе Френеля, которые чувствительны к изменениям температуры окружающей среды. Когда теплогенерирующий объект приближается к датчику, и его температура отличается от температуры окружающей среды, детектор распознает его как движение и включает освещение (или другой прибор).

Альтернативой PIR являются микроволновые детекторы с ВЧ (активной) технологией. Обнаружение состоит в излучении микроволновых волн, которые используют эффект Доплера – сигнал, отраженный от движущегося объекта, возвращается в детектор, который считывает движение и активирует освещение. Микроволновый датчик позволяет обнаруживать объект через стекло, перегородки, двери, хотя каждое препятствие ослабляет сигнал и ограничивает диапазон и чувствительность детектора. ВЧ-детекторы также потребляют больше энергии благодаря активной работе (непрерывная передача и прием сигнала) и имеют плохо регулируемую зону обнаружения.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

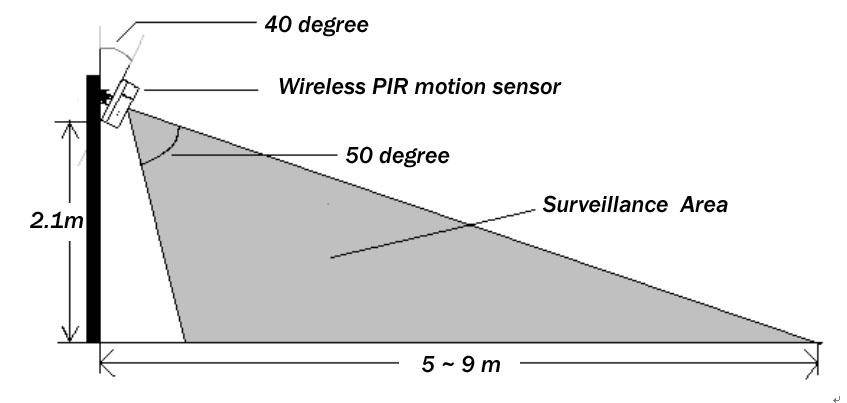

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

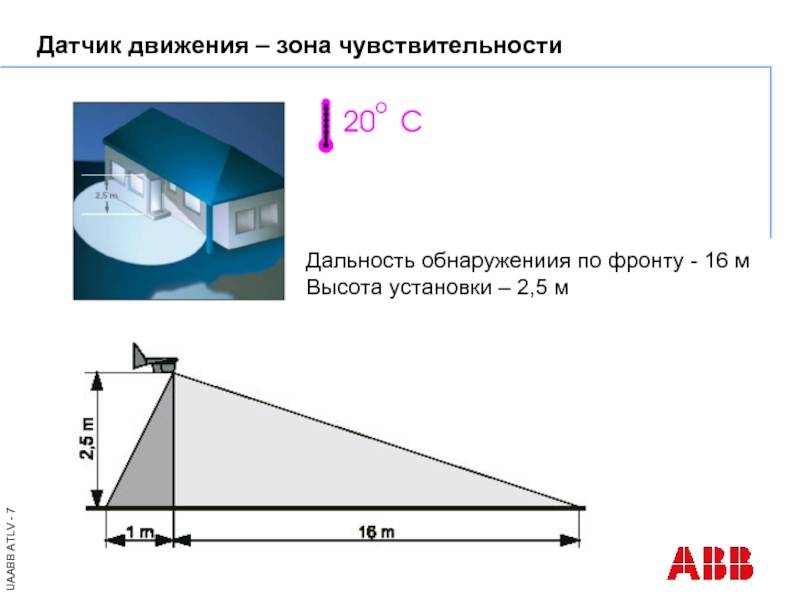

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

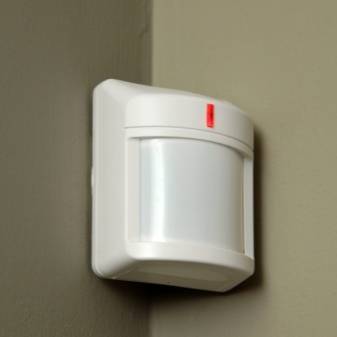

  • Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
    • на потолке;
    • на стене.

  • Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

  • Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).
  • Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

  • Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Что такое датчик движения?

Датчик движения — это специализированный прибор, который по праву можно отнести к устройствам обнаружения. Основной принцип его работы заключается в том, что в момент попадания объекта в зону действия он с помощью встроенных сенсоров фиксирует движение и передает сигнал к лампе, после чего она включается. Использование таких приборов практически незаменимо в больших домах. Для примера: есть длинный коридор, в котором установлены лампы освещения с датчиком движения в начале и в конце. Когда человек входит в помещение, то его сразу фиксируют и включается освещение. После того как объект удаляется, лампы выключаются.

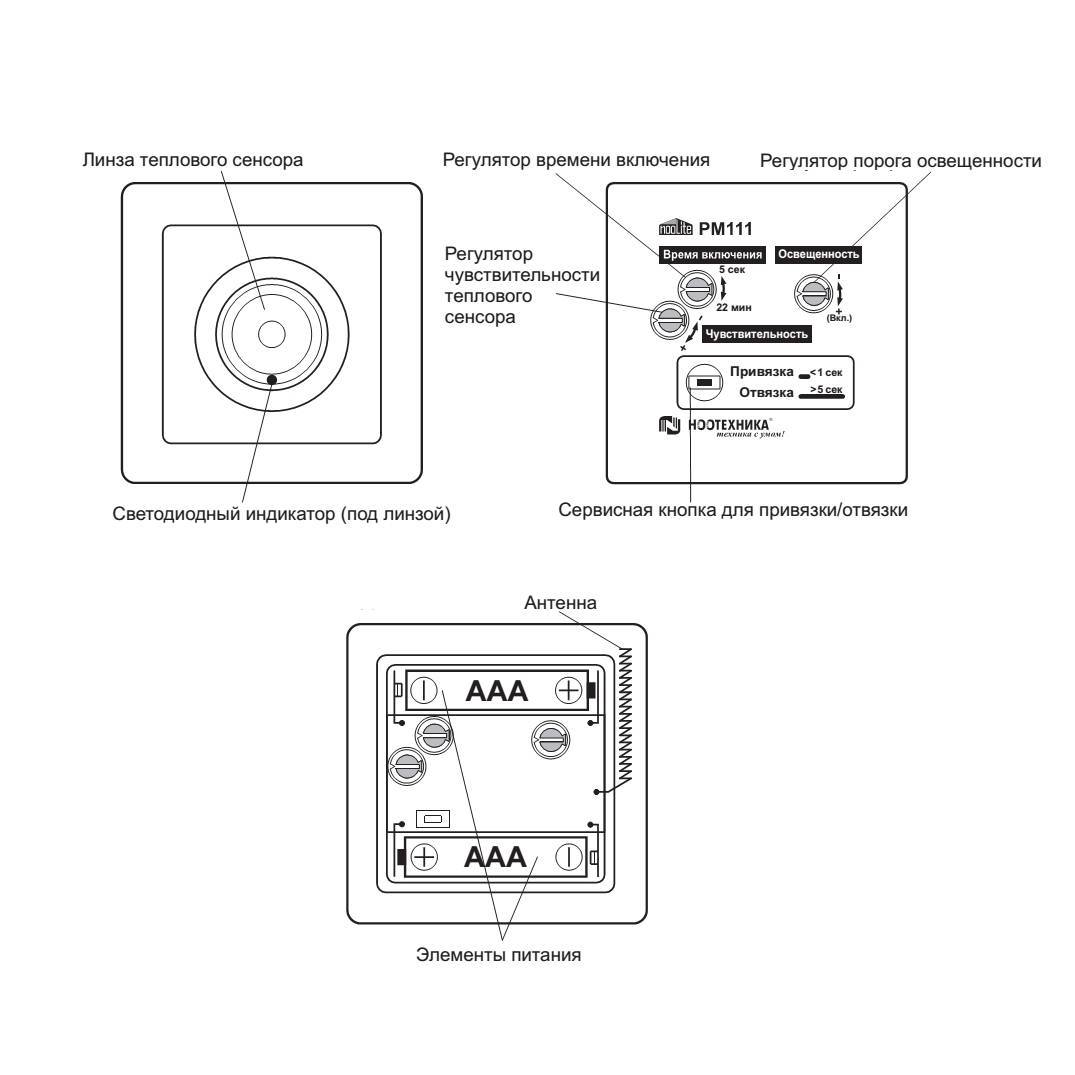

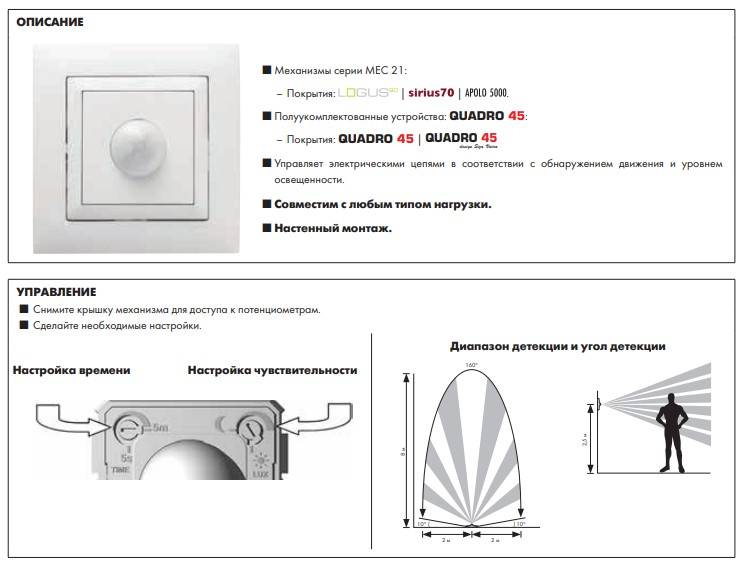

Настройка параметров

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.

Также немного полезной информации вы можете узнать, просмотрев данное видео:

Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!

Будет интересно прочитать:

—>С целью экономии, а также нормального функционирования уличного освещения нередко устанавливают прожекторы, реагирующие на движение.

Рекомендации по установке

При монтаже датчиков движения необходимо учитывать различные нюансы. Рассмотрим основные из них.

Защита от солнечных лучей

Когда прямой солнечный свет попадает через открытое окно или отражатель автомобиля, могут быть лжесработки. Производители защищаются от этого несколькими способами. Линза Френеля усиливается специальным материалом, который обеспечивает защиту от света. Пиросенсор может быть расположен на печатной плате так, что верхняя часть инфракрасного датчика защищает от чрезмерного притока солнечного света, сквозняков и грязи.

Защита от радиочастотных помех

Высокопроизводительные радиопередатчики и радиоволны могут вызвать путаницу и ложные срабатывания при работе датчика движения. Эффективным решением является установка пиросенсора с металлической крышкой. К сожалению, некоторые производители не уделяют этому достаточного внимания. Поэтому в некоторых случаях мешающие радиоволны могут доставить пользователям несколько неприятных минут.

Защитная крышка и маскировка

Люди нечасто проверяют датчики своей системы сигнализации и электропроводку. Злоумышленник, воспользовавшись этим обстоятельством, может оторвать или замазать линзу датчика, делая его неработоспособным. Чтобы защитить прибор, инфракрасные устройства с более высоким уровнем защиты и более высоким ценовым диапазоном покрыты защитной крышкой. В датчике устанавливают светодиод инфракрасного передатчика и фотодиодный приемник. Излучаемые лучи светодиода передатчика достигают диода приемника только в том случае, если линза датчика закрыта, и сигналы отражаются от этой поверхности. Тогда работа фотодиода приводит к появлению сигнала.

Защита от ложных срабатываний

Ниже приводится краткое описание условий установки и использования приборов. Они могут значительно уменьшить возможные ложные срабатывания детекторов движения.

  • Избегайте мест, где есть сквозняки – естественные, кондиционированные или от вентилятора. Двери и окна также должны быть закрыты во время режима охраны.
  • Не направляйте детектор на инфракрасные объекты, такие как радиаторы, кондиционеры, факсы, лазерные принтеры и другие приборы, которые выделяют тепло.
  • Сильные световые эффекты могут быть источником помех, поэтому инфракрасные лучи не должны подвергаться воздействию прямых солнечных лучей, отраженного солнечного света или света автомобильных фар. Избегайте установки вблизи радиопередающего оборудования.
  • Следует позаботиться о том, чтобы поверхность, на которой установлен инфракрасный порт, не имела вибраций и была устойчивой, особенно для системы с двумя диодами.
  • Не направляйте датчики на области, которые могут вызвать нестабильность работы, такие как отражающие, глянцевые, поверхности или вода в бассейне.
  • Если у вас есть домашние животные, необходимо рассмотреть выбор специальных датчиков движения и определенный способ установки. Выбирайте только инфракрасный детектор с защитой от домашних животных.

Материал дома, толщина стен и сквозняки

Чем жестче и прочнее дом, тем более стабильна работа датчика движения, поскольку он не сможет отсоединиться от неровных поверхностей стен. Это уменьшает возможность возникновения ложной тревоги. Воздушные потоки также будут меньше влиять на линзы, которые размещены в довольно прочном корпусе. Воздушный поток вызывает ложную тревогу прежде всего через линзу. Быстрые изменения температуры, вызванные сквозняками, оказывают влияние на линзы с высоким коэффициентом теплового расширения. Из-за быстрого изменения размера участков линзы лучи также изменяются. Это приводит к тому, что датчик принимает изменение лучевых потоков за движение и срабатывает ложный сигнал.

О том, как правильно настроить датчик движения, смотрите в следующем видео.

Как настроить датчик движения (чувствительность, время, освещенность)

В современном мире многие люди давно пользуются разными приборами для экономии электроэнергии. Именно такими и являются датчики движения (ДД). Потому что с их помощью можно регулировать включение и отключение света в любом помещении, доме, квартире или на улице только в тот момент, когда это нужно. Таким образом, лампочка в светильнике или фонарь во дворе не будут все время гореть без надобности.

Большим спросом этот прибор пользуется не только у владельцев частных домовладений, но и широко применяется для контроля подъездных и уличных светильников, ламп на лестничных площадках. Также с их помощью можно вести видеонаблюдение. Ведь это не только удобно, чтобы без особых усилий при появлении человека в определенном месте загорался свет. А также получается экономия электроэнергии и, как следствие, личных финансов. Но если приходится первый раз самостоятельно устанавливать такую аппаратуру, то полезно будет узнать, как настроить датчик движения.

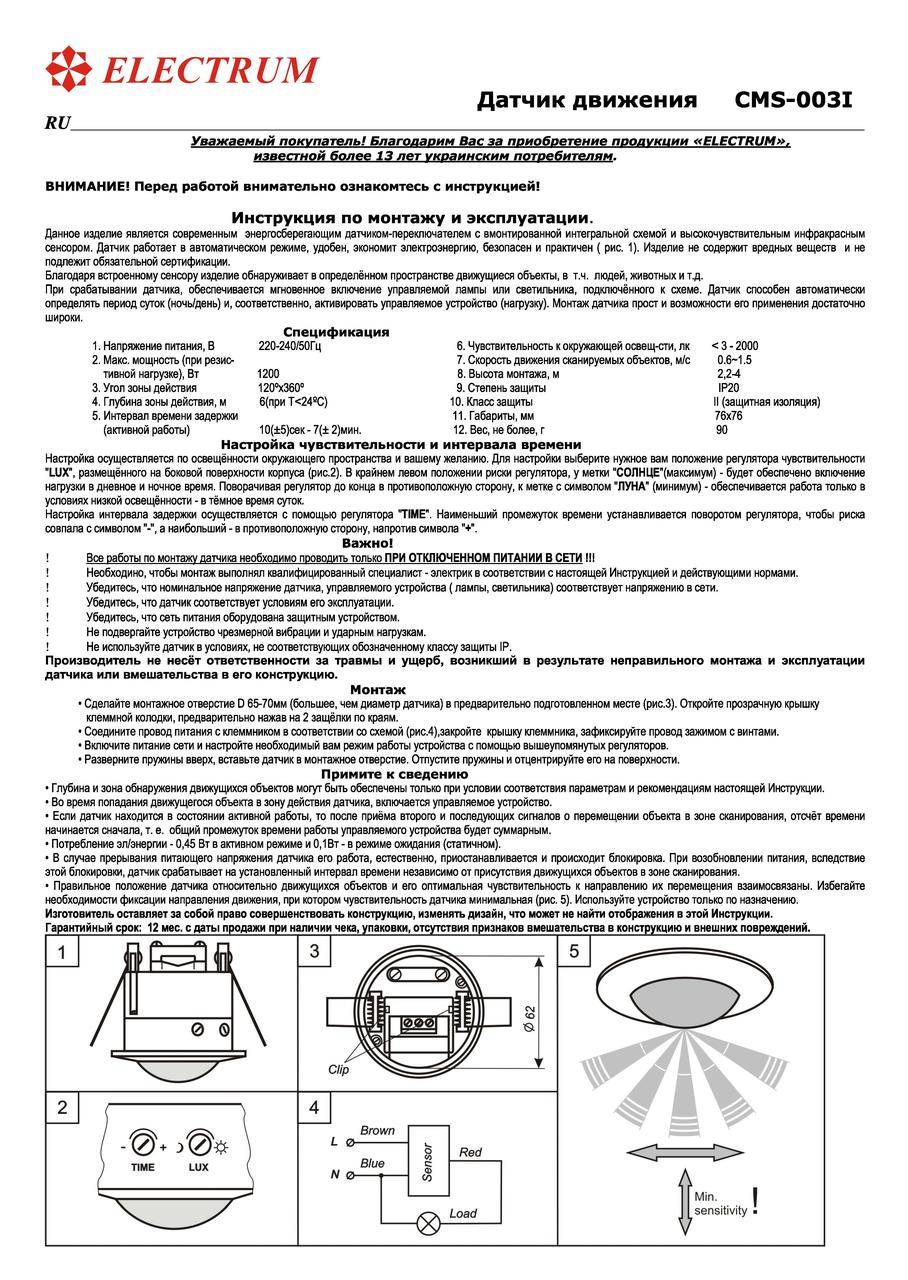

Для начала надо внимательно прочитать инструкцию. Проверить, чтобы комплектация совпадала с той, что указана в паспорте оборудования. Схема работы таких приборов очень проста. Датчик движения постоянно отслеживает помещение или прилегающую территорию с помощью инфракрасных лучей. При движении объекта идет подача сигнала (в зависимости от выставленных настроек), и происходит замыкание контактов по цепи, вследствие чего подается электричество на светильник, прожектор или лампу. Через некоторое время, при отсутствии повторных сигналов, цепь разрывается, и свет выключается.

Схемы подключения датчиков движения

Схема подключения должна быть отображена в инструкции, которая прилагается к прибору. В зависимости от модели датчика движения, подключение осуществляется двумя способами – с разрывом нулевого провода или подсоединением к светильнику напрямую. При этом фазный провод всегда имеет разрыв на контактах непосредственно самого датчика. Поэтому перед сборкой электрической цепи внимательно надо прочитать все пункты, которые описывает инструкция, чтобы правильно настроить прибор.

Важно! Для более удобного управления освещением лучше установить отдельный выключатель на датчик движения, чтобы можно было его отключить при отсутствии необходимости использования. Есть два вида датчика движения:

Есть два вида датчика движения:

К активным относятся микроволновый и ультразвуковой ДД. Их работа заключается в постоянном мониторинге помещения. При получении звуковых волн происходит срабатывание контактов и лампочка светится. Ультразвуковые менее популярны, так как при постоянном поиске движущихся предметов идет излучение волн, что при длительном воздействии может плохо отобразиться на организме человека.

Микроволновый имеет большой плюс, в отличие от ультразвукового он может вести поиск через преграды в виде стен. Поэтому находит частое применение в охранных объектах. К нему также может быть присоединена камера, чтобы в нужный момент начать видеозапись. Но в этом его и минус, потому что увеличивается вероятность ложной реакции.

Инфракрасный датчик движения срабатывает при появлении тепловых излучений. Так как человек или животное имеет определенную температуру тела, то, соответственно, они излучают инфракрасный свет. При обнаружении датчиком такого сигнала, контакты замыкаются и освещение включается. Они могут быть как пассивные, так и активные.

Принцип работы ИК датчика движения

В первом случае (пассивные) происходит постоянное слежение за температурой окружающей среды. Во втором (активные) – устанавливаются отдельно друг от друга приемник и передатчик сигнала. И когда происходит обрыв сигнала между ними, то срабатывают контакты, и включается лампа. Еще к пассивным относятся акустические ДД. Они срабатывают при хлопке, разговоре, при любом шуме, который происходит в зоне их действия.

Также возможно использование, так называемого, смешанного вида, где присутствует и активный, и пассивный элемент. Ложность срабатывания таких видов датчиков сводится к минимуму. Поэтому и цена у них на порядок выше.

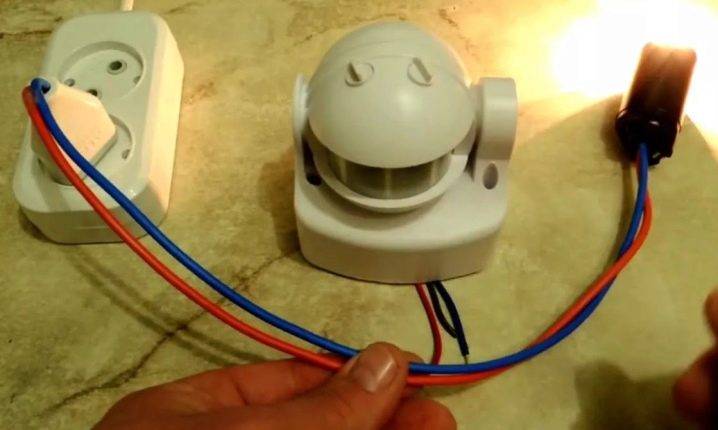

Установка и подключение датчика движения

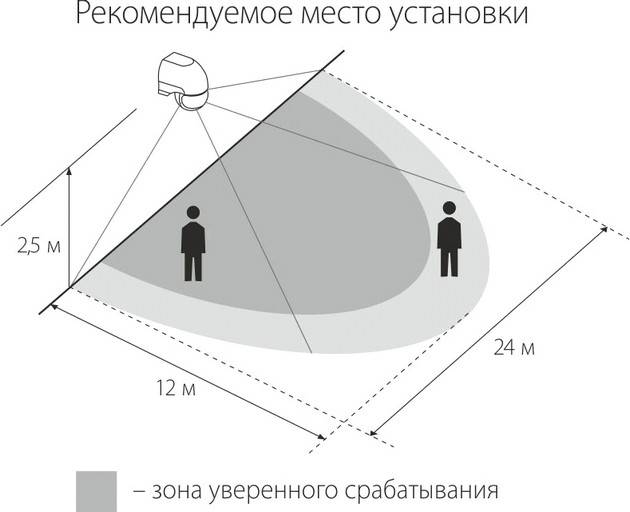

Чтобы работа прибора была максимально эффективной, его необходимо правильно расположить. Обычно датчик монтируется в тех местах, где происходит наиболее интенсивное движение людей в темное время. Такие места выбираются не только внутри помещения, но и во дворе.

Большое значение имеет направление действия прибора. Каждый датчик движения оборудован регулируемым основанием, с помощью которого инфракрасное излучение направляется в нужную сторону. При нормально выставленном направлении прибор должен максимально четко улавливать наличие движущегося человека. Как правило, установка датчика производится в самой верхней точке внутри или снаружи во дворе.

При подключении датчика следует учитывать один важный момент. Все приборы освещения, работа которых будет осуществляться автоматически, с помощью датчика движения, должны подключаться к отдельной кабельной линии. В случае необходимости к этой линии можно подключить отдельный выключатель. Даже одиночный фонарь, управляемый датчиком, подключается к собственной проводке.

Непосредственное подключение прибора к электрической сети выполняется довольно просто. В каждом датчике есть 3 или 4 провода, предназначенных для подключения. При наличии четырех проводов весь процесс максимально упрощается. Входные провода (фазный и нулевой) подключаются к электропитанию, а два выходных провода соединяются с осветительным прибором.

При наличии в датчике движения всего трех проводов подключение будет не намного сложнее. Здесь вместо двух выходных проводов присутствует всего один. Поэтому подключение светильника осуществляется к единственному выходному проводу и к нулевому входу. Подача электропитания производится так же, как и при четырех проводах. Как правило, к каждому прибору прилагается подробная инструкция со схемой подключения. Чтобы не перепутать провода, каждый из них имеет собственную расцветку. Вход обозначается коричневым или сиреневым цветом, а для выхода предусмотрен красный цвет. Провод нуля всегда синего цвета.

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

  1. Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
  2. Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

  1. Корпус для размещения электронной схемы.
  2. Набор элементов или же готовая элементная схема советского периода блока управления.
  3. Паяльник с припоем или что еще лучше паяльная станция.
  4. Провода различного сечения, резисторы разного номинала.
  5. Крепеж.
  6. Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

  1. VT1 – фототранзистор.
  2. R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
  3. C1 – конденсатор.
  4. DA1 – операционный усилитель с обратной связью.
  5. R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

  1. При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
  2. После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
  3. В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

  1. Собирается источник питания, производится регулировка, контролируется выдающий ток.
  2. На минус блока питания устанавливается резистор.
  3. Далее, диод при помощи катода.
  4. На анод выводится резистор подстройки.
  5. Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
  6. С базовой схемой соединяется резистор.

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

Отличие от датчика присутствия

Датчики присутствия (ДП) по своему функциональному предназначению отличаются от детекторов движения, хотя и во многом схожи. ДП – очень чувствительные приборы. Они могут реагировать на покачивание головы, движения рук человека, присутствующего в зоне контроля прибора.

Датчик присутствия при уходе последнего работника из офиса подаёт сигнал в коммутаторное устройство на отключение света, кондиционеров или переход систем обогрева в экономный режим. Также прибор двойного назначения может включить видеорегистратор, необходимый для работы охранной системы видеонаблюдения.

Датчик движения тоже может выполнять охранные функции: включать звуковую сигнализацию, камеры видеозаписи, регулировать режимы работы различного оборудования. Всё же главная задача ДД – это фиксация появления и перемещения человека в зоне контроля, в соответствии с этим включать освещение и всё вышеперечисленное оборудование.
