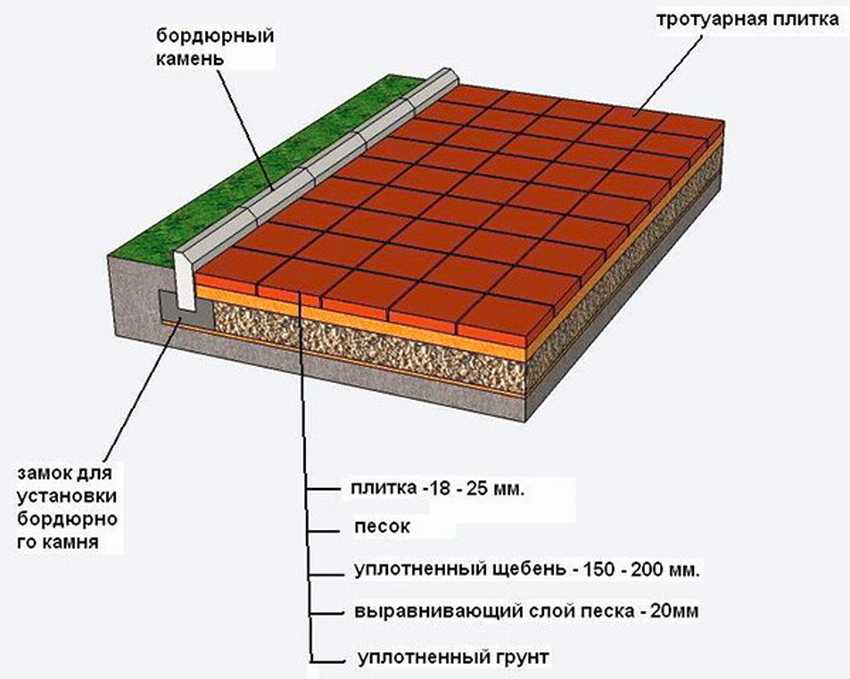

Обустройство основания
Именно качество и стабильность основания в первую очередь определяют, останется ли покрытие ровным на долгие годы.
Большинство мастеров работает по следующей схеме:
- вынимают растительный грунт на глубину 20-30 см;
- трамбуют дно котлована и застилают его геотекстилем;
- насыпают щебень на толщину слоя в 15 см, трамбуют его;
- насыпают песок, также трамбуют;
- укладывают плитку.
Такому покрытию даже уклон не нужен — вода уходит в щели между модулями.
Этот простой способ описан даже в инструкции производителей тротуарной плитки, видимо, чтобы не отпугивать потенциального клиента сложностью работ. Гарантию они дают на год и подобным образом выполненное покрытие как раз около 12 месяцев и остается ровным, так что все по-честному.
Но затем на покрытии появляются неровности вследствие действия ряда факторов:
- подвижки грунта: трамбовка дна котлована от этого не спасает;
- морозное пучение грунта;
- вымывание песка из-под плитки.
Чтобы покрытие оставалось ровным долгие десятилетия, мягкий грунт следует выбирать полностью, на всю глубину залегания. Но обо всем по порядку.
Начинают с установки бордюра или поребрика:
размечают участок, воткнув в землю колышки, и натянув между ними капроновый шнур или шпагат;
выкапывают по периметру траншею с шириной и глубиной на несколько сантиметров превышающей размеры заглубляемой части бордюрного камня. Можно отметить нужную глубину на доске и использовать ее как шаблон;
замешивают густой бетонный раствор марки М100. На одну объемную часть цемента марки М400 вносят 3 части наполнителя — песка или гранотсева. Воды добавляют столько, чтобы раствор разваливался, то есть был достаточно жестким;
натягивают по уровню шнур, обозначающий положение бордюра
При укладке плитки бордюр сам выступает ориентиром, потому важно установить его горизонтально. Монтаж противоположных бордюров планируют так, чтобы между ними уместилось целое число модулей;
насыпав в траншею бетонную смесь, устанавливают бордюрный камень и пристукивают его обрезиненной киянкой.
После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы. Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон.
Тротуарные лодки и бордюры
После отвердения бетона на месте будущей площадки, то есть между бордюрами, вынимают весь мягкий грунт. Останавливаются на глубине, где лопата входит в землю с большим трудом — обычно здесь залегает глина или известняк.
Минимальная глубина котлована — 50 см, но если грунт остается мягким до 1 м, то и копать нужно до этой отметки. Подровняв дно котлована, его застилают геотекстилем. Далее приступают к устройству песчано-щебеночной подушки.
Бордюр для тротуаров не имеет армирования, как автодорожный, потому требует осторожного обращения.
Основные этапы процесса укладки
В зависимости от того, что планируется использовать в качестве базы для монтажа, используются отличающиеся способы укладки тротуарной плитки на разные основания. Наиболее популярны в качестве подстилающего слоя песок, гранитный отсев (гранотсев), цемент и геотекстиль. Однако базовые этапы сохраняются, вне зависимости от того, какая «подушка» применяется.
Работы начинаются с разметки и подготовки участка:
- выбор направления, размера и высоты дорожки (над общим уровнем почвы – вровень, с подъемом). На этом же этапе определяется рисунок укладки и рассчитывается необходимое количество материалов;
- определение типа грунта для рационального подбора подстилающих материалов;
- уточнение состава и толщины «подушки»;
- разметка будущего «корыта» (выемки в грунте под размер будущей дорожки) под укладку плитки;
- выемка грунта ручным или механизированным способом. Обязательно удаление корней растений, обработка почвы гербицидами, проверить наличие нор животных и возможных пустот под верхним слоем почвы;
- выравнивание дна и бортов «корыта»;
- прокатка и трамбовка «корыта».
После этого, в зависимости от выбранного состава, устраивается подушка с обязательной послойной трамбовкой. Далее на подготовленное основание монтируется плитка. Для нее заранее планируется отвод воды (дождевой, снеговой) и приемлемый уклон покрытия в целом, с учетом назначения и геометрии площадки (дорожки).
Щебень (гравий) выполняет роль дренажного и упрочняющего слоя, причем как для монтажа на песчаное основание, так и для бетонной базы.
Согласно нормативным требованиям (ГОСТ 17608-91, СНиПы Ш-8-76 и Ш-10-75), в зависимости от предполагаемой нагрузки на площадку или проезжую часть (стоянку для транспорта) толщины слоев и фракции песка и каменной крошки различается.
Вопрос о том, какой песок нужен для укладки тротуарной плитки, решается в зависимости от размеров монтируемого покрытия (габариты плиток) и нагрузки на площадку.
Наличие в основании геотекстиля между слоями снижает вероятность размытия прослоек, увеличивает их взаимную поддержку.
Важно: помимо прочего, геотекстиль уменьшает вероятность вспучивания уложенной плитки, мешает прорастанию корней.
Вопрос о том, какой геотекстиль нужен для укладки тротуарной плитки, решается в зависимости от типа грунтов и планируемой нагрузки.
Технология домашнего производства тротуарной плитки
Технология производства тротуарной плитки очень проста. Но необходимо знать некоторые моменты при планировании производственного процесса. Чтобы осуществить процесс изготовления, необходимо знать 2 главных направления: вибролитье и вибропрессование.
Схема вибропресс
Они имеют некоторые различия между собой. Впоследствии это отражается на подготовленных изделиях.
Технология изготовления тротуарной плитки в домашних условиях посредством вибролитья потребует покупку дорогостоящего агригата, а именно: термокамеры и вибрационного процесса.
Раствор с водой заливается в пресс-форму, затем происходит уплотнение с помощью вибрации и давления. По окончании этих процедур заготовка отправляется в сушильную камеру. Крепость получается из-за довольно высокой влажности и температуры, которая отлично подходит для укладки в местах с мощной нагрузкой.
Изготовление тротуарной плитки своими руками помогает утрамбовать смесь под вибрацией, то есть бетонная смесь размеренно распространяется по форме и подвергается уплотнению. Происходит перемещение формы для сушки на стеллажи.
Заготовка сушится в формах
По истечении двух дней готовая плитка вытаскивается.
Пошаговая инструкция
Все последующие работы состоят из нескольких этапов, каждый из которых следует проходить со всей тщательностью, потому что от этого зависит качество и долговечность сооружения. Даже если на плите было решено сэкономить, на укладке этого делать не стоит.
Качественное основание не просядет и не деформируется, будет хорошо пропускать влагу и выдерживать предполагаемые нагрузки.
Установка бордюров
Бордюры являются ограничителями, препятствующими тому, чтобы будущий тротуар разъехался. Для их установки вдоль подготовленной траншеи прокапывают канавки, дно которых укрепляют щебнем.
Пустоты в щебне заполняются песком. На щебень по уровню ставят бордюры и закрепляют их цементно-песчаным раствором. Не стоит готовым раствором заливать все бордюры сразу — каждый укрепляется замком из бетона индивидуально.
По окончании работ высота бордюров для обеспечения хорошего водостока должна быть вровень или на 10–20 мм ниже верхнего края брусчатки. Высота, в первую очередь, регулируется глубиной прокопанных канавок. На высыхание бетонных замков даются примерно сутки, затем канавки с бордюрами засыпаются почвой до общего уровня дна траншеи.
Вдоль внутренней стороны одного из бордюров укладывается сточный желоб, в сторону которого нужно будет делать уклон дорожки.
Создание подушки
На геотекстиль насыпается крупнофракционный песок слоем 5 см. Его поверхность выравнивается граблями и обильно смачивается водой. Перед следующим этапом работ при пасмурной погоде нужно выждать сутки, при солнечной достаточно 2–4 часа.
Затем поверхность разравнивается профилем или трубой и на нее насыпается слой щебня толщиной 10 см. Щебень трамбуют. Нельзя укладывать щебень сразу на геотекстиль во избежание повреждения последнего.
Поверх щебня насыпается еще 5 см песка, который распределяется так, чтобы заполнить все пустоты. Этот слой нужен для расклинцовки щебня и выведения основания «в ноль». Поверхность снова трамбуется, проливается водой (в результате чего песок частично уйдет в промежутки между гравием) и выравнивается.
В результате получится идеально ровная подушка, на которую и предстоит укладывать плиты.
Техника укладывания своими руками
Так как правильно укладывать тротуарную плитку на песок?
Чтобы не топтаться по утрамбованному песку, изделия укладывают в направлении от себя. Мастер, находясь на уже выложенной поверхности, укладывает брусчатку перед собой, немного вдавливая в песчаное основание, и по ней же продвигается вперед.
Между плитами оставляется зазор в 1–2 мм. Для удобства используют спички, тонкие деревянные колышки или крестики для керамических изделий. Некоторые производители выпускают изделия сразу с ограничителями по бокам, которые позволяют выдерживать требуемое расстояние.
Горизонтальность каждого ряда проверяется строительным уровнем, с помощью резиновой киянки, песка и мастерка поверхность корректируется:
- если плита выступает над остальными, углубить ее можно, постучав киянкой или сняв под ней слой песка;
- если плита заглублена по сравнению с остальными, ее следует приподнять и увеличить слой подушки.
Брусчатку, возможно, придется подрезать. Для этого ее прикладывают к нужному месту в дорожке, делают отметку и только потом отсекают лишнюю часть.
Для резки плитки используется «болгарка», но если прорезать ей плитку полностью, в дальнейшем могут появляться трещинки. Поэтому «болгаркой» только делают надрез, а дальше изделие аккуратно раскалывают.
Заделка швов
Для предотвращения смещения плитки относительно друг друга, их закрепляют, просыпая поверхность песком с таким расчетом, чтобы были заполнены все промежутки. Щеткой или веником песочек распределяют равномерно, а затем поверхность проливают водой — это уплотнит засыпку. Процедуру, возможно, придется повторить 2–3 раза, а в дальнейшем проводить после обильных осадков.
Иногда промежутки заделывают с помощью смеси песка и цемента, которая затем проливается водой, чтобы цемент «схватился», а плитки между собой были лучше сцеплены.
Но подобный прием ухудшает проникновение влаги в дренаж, а потому использовать его на частных территориях и дорожках с малой проходимостью нецелесообразно.
Как приготовить раствор для тротуарной плитки?
Изготовление раствора для твёрдого дорожного покрытия – ключевой момент всего технологического процесса. Раствор состоит из:
- твёрдого щебня нерудной породы 2-10 мм либо гранитного отсева или гравия;
- очищенного промытого песка;
- портландцемента;
- бетонного пластификатора;
- сухих красителей;
- воды.
Состав раствора для тротуарной плитки варьируется в зависимости от того, какие свойства готового продукта интересуют потребителя.
В приготовлении смеси для тротуарной плитки или брусчатки нет ничего сложного, но требуется тщательная подготовка компонентов и методичное соблюдение всех этапов. Количество каждого ингредиента легко рассчитывается, когда известны требуемые пропорции объёма веществ.
В первую очередь осуществляют подготовку дополнительных составляющих – пластификатора и бетонного красителя. Последний используется для производства цветных тротуарных плит. При изготовлении изделий привычного серого цвета необходимость в нём отпадает.
Пластификатор, как правило, составляет не более процента от общего количества всех частей смеси. Чтобы замесить 80 л бетона нужно 400 г пластификатора. Нужно отметить, что его не добавляют в сухом виде. Мелкими порциями 400 г пластификатора засыпают в 2 литра воды, подогретой до 70 градусов.
На краситель приходится примерно 2% от всех составных частей полимерной смеси. Ориентировочно 700 г красящего вещества добавляют в воду (2,5 л), нагретую до 50 градусов, и тщательно размешивают.
Внутренние стенки бетоносмесителя необходимо увлажнить. С этой целью устройство ополаскивают изнутри, затем сливают воду. Коэффициент соотношения цементной смеси и жидкости определяет насколько прочным окажется бетонное изделие.
Чтобы получилась качественная тротуарная плитка, замешиваемый бетон должен быть наполовину мокрым. Такой эффект достигается путём добавления воды на 25% меньше, чем цемента. Наглядный пример: на шесть вёдер цемента (сюда входит пластификатор и краситель) нужно четыре ведра воды.
В бетономешалку сперва заливают воду, после чего добавляют порцию цемента. В результате перемешивания должна получиться однородная эмульсия. После добавления в образовавшуюся эмульсию отсева, получается раствор, который нужно тщательно перемешать. Далее следует влить заранее разбавленный пластификатор и краситель. Полимерный состав вымешивают, пока не получится однородная масса.
Сделать смесь для тротуарной плитки можно, применяя ручное перемешивание, но для такого способа требуется хорошая физическая подготовка и дополнительное время.
Существующие технологии изготовления
Плитка и брусчатка, которую вы могли видеть у соседей, изготовляется всего по трём технологиям: заливка в опалубку, вибролитьё и вибропрессование.
Подъездная дорожка с имитацией тротуарной плитки методом штампования
Существует и техника имитации тротуарной плитки, когда фактура создаётся штампами на влажной бетонной поверхности. На первый взгляд дорожка может быть похожей на мощёную, но на самом деле это монолитная бетонная плита со всеми своими недостатками. Присмотревшись к швам легко заметить, что они неотделимы от плит и не способны обеспечить отвод воды в грунт. Поэтому если вам понравился увиденный на фото вариант с имитацией, рекомендуем воспроизводить его в классической технологии, из отдельных плит. В таком случае ваша копия прослужит в 3–4 раза дольше, чем оригинал.
Заливка в съёмную опалубку
Изготовление тротуарной плитки методом заливки в опалубку
Технология заливки в форму-опалубку — самый простой и наименее трудоёмкий способ изготовления тротуарной плитки. Изделия отливаются прямо на месте использования поверх утрамбованного грунта, поэтому никаких усилий на сушку и перемещение плит тратить не приходится. Поскольку форма снимается пока бетон застыл не полностью, можно пользоваться только одной формой и готовить небольшие порции раствора в ведре строительным миксером (без бетономешалки). Форму также можно заливать не полностью, формируя аккуратные изгибы садовой дорожки.
Но есть и недостатки:
- фактура лицевой поверхности плит всегда одинакова, так как форма открытая и задаёт только кромку по периметру каждого фрагмента;
- бетонную смесь невозможно уплотнить вибрацией, поэтому для обеспечения прочности следует добавлять больше пластификатора;
- несмотря на добавление вяжущих, срок службы такой плитки в несколько раз меньше, чем у вибролитой.
Отличить дорожку из такой плитки достаточно просто. Как правило, она имитирует раскладку дикого камня с фрагментами неправильной формы, но повторение рисунка легко заметить. В швах такой плитки нередко прорастает трава, поскольку она монтируется прямо на землю без песчано-гравийной подушки и часто без засыпки швов.
Вибролитьё
Вибролитая тротуарная плитка — самый распространённый вариант
Вибролитые плиты — самый распространённый вариант для мощения частных территорий. Отличить продукт данной технологии проще всего по дизайну. Ни заливка, ни вибропрессование не создают сложную форму плитки и мелкий фактурный узор на её поверхности. Лицевая сторона вибролитой плитки обычно более глянцевая, а цвет — более яркий, чем у вибропрессованной.
Среди других достоинств этого отделочного материала:
- срок службы плитки в несколько раз длиннее, поскольку вибрация при литье изгоняет пузырьки воздуха и усиливает водо- и морозостойкость изделия;
- меньший расход пластификатора (по сравнению с заливкой в опалубку);
- возможность изготовления долговечной качественной плитки на дому с минимальной оснасткой;
- большое разнообразие готовых форм из разных ценовых категорий.
Из недостатков можно выделить только небольшую толщину плиты, которая не позволяет отделке выдерживать высокие механические нагрузки. На гладкой плитке также возрастает риск поскользнуться, поэтому для изготовления рекомендуем вам подбирать фактурные формы.
Вибропрессование
Брусчатка в зоне парковки — это вибропрессованная тротуарная плитка
Вибропрессование — сложный технологический процесс. Основное его отличие от вибролитья в том, что раствор в форме подвергается мощным ударам специального пресса. В результате плотность бетонно-цементной смеси возрастает на порядок, по своим свойствам материал является аналогом искусственного камня. Поэтому именно его используют для мощения городских тротуаров, дорожек в скверах и парковочных зон на частных территориях. Благодаря высокой плотности плитка очень морозоустойчива, она способна выдержать до 300 циклов замерзания/оттаивания.
Метод чаще всего используется для производства тротуарной брусчатки, а не плитки. Её несложно отличить по увеличенной толщине при небольших размерах (на вид это скорее кирпичик чем плитка). Кроме того, такой материал обычно более шершавый, а цвет у него бледнее. Поскольку узор на отдельном фрагменте сделать невозможно, для усиления декоративного эффекта брусчатку укладывают в красивые орнаменты (дома можно воспользоваться схемой для вышивки крестиком).
Среди недостатков вибропрессованной плитки можно выделить только высокую цену и немалый вес, который усложняет транспортировку и монтаж.
Укладка тротуарной плитки: инструкция, видео
В зависимости от того, где будут устанавливаться плиты, выбирается материал для их укладки. Это может быть раствор, щебень или песок. Для работ понадобится подготовить следующие материалы и инструменты:
Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле
- уровень;
- рулетку;
- леску или шнур;
- метлу;
- грабли;
- болгарку;
- мастерок;
- резиновый молоток;
- правило;
- ручную или автоматическую трамбовку;
- лейку.
После подготовки инструмента можно приступать к подготовительным работам.
Что касается преимуществ и недостатков плитки сделанной своими руками, то можно выделить следующие стороны:
- Относительно низкая стоимость. Как правило, удается сэкономить порядка 30-0% на материалах.
- Возможность выбора любой конфигурации, которая только придет в голову.
- Психологическое наслаждение от чувства, что сделали что-то лично. Этот фактор особенно интригующий.
К недостаткам можно отнести:
- Трудозатраты. Чтобы не говорили, но собственноручное изготовление действительно трудоемко.
- Временные затраты. Чтобы изделие приобрело свою максимальную прочность, необходимо его выдержать, как минимум 1.5 недели, а лучше 2-3 недели. При этом обязательно нужно соблюдать температурный режим.
- Вероятность получить не качественный продукт.
- Требуется нанимать грузовой автомобиль для перевозки материалов. Альтернатива использование личного транспорта, но нужно учитывать износ деталей, порчу имущества, мойку автомобиля, в конце концов. Это, в общем, влияет в конечно счету на себестоимость.
Закладка и вибротрамбовка раствора
Теперь более детально рассмотрим, как сделать брусчатку.
Чтобы раствор не прилипал к форме, ее смазывают тонким слоем отработанного масла.
Подробности обработки можно узнать, посмотрев соответствующее видео
- Приготовленные формы устанавливаются на вибростол.
- В формы помещается раствор (⅔ от объема формы).
- Уплотнение выполняется методом вибропрессования до тех пор, пока раствор не растечется по форме.
- Если нужно, то укладывается заранее подготовленная арматура.
- В форму добавляется нужное количество раствора и подключается к сети вибростол. Бетон долго уплотнять не надо, иначе щебень сместится вниз.
- При изготовлении цветной брусчатки и плитки, в целях экономии закрашивается только верхний слой изделия. Для этого отдельно делается небольшой замес, в который добавляется краситель и пластификатор. На дно формы укладывается небольшое количество закрашенного раствора, а после уплотнения добавляется остальная смесь.
- Через 2 дня плитку можно извлечь из формы и оставить в тени набирать прочность. Обычно этот период составляет месяц.
Производство плитки для своего участка: с чего начать?
Для начала посмотрите видео с пошаговым руководством:
Чтобы получить плитку максимального качества без брака, нужно выполнить три условия:
- Приготовить добротную смесь бетона;
- Качественно ее уплотнить (мы рекомендуем использовать вибростол);
Правильно высушить сформированную плитку.
Как повысить прочность бетона: совет эксперта
Самый надежный способ – добавить к песку с цементом песчаный отсев. Самые маленькие частицы отсева должны быть около 3 мм, а самые большие — 10-12 мм. Это оптимальные размеры отсева для плитки до 10 см толщиной. А если лить более крупную брусчатку (12-15 см), то можно ввести мелкий щебень (до 20 мм).
Как же сделать плитку своими руками и что для этого нужно? Для начала нам необходимо следующее:
- цемент «500» (можно и «400», но он имеет более низкий индекс твердения, прочности и дольше схватывается);
- речной промытый песок (он обычно сероватого цвета), желтый и рыжий песок из карьеров лучше не брать, так как в них примешена глина и другие нежелательные примеси (земля, органика и пр.);
- песчаный отсев с более крупными песчинками;
- вода;
- пластификатор;
- бетономешалка (можно и без нее, но с ней гораздо удобней, быстрее и качественней);
- форма для плитки (купленная в магазине или сделанная своими руками);
- вибростол для уплотнения бетона;
- колер (если вы хотите декорировать плитку цветом);
- инструменты: мастерок, перчатки, уровень и пр.
Можно ли обойтись без пластификатора?
Чтобы понять, можно ли обойтись без пластификатора, давайте разберемся, какую роль он играет в процессе изготовления тротуарной плитки. Во время уплотнения бетона крупинки щебня, песка и отсева движутся вниз. Бетон из миксера уплотняется очень быстро, так как движению частиц способствует смазка – вода. Мы же при ручном способе изготовления плитки стараемся уменьшить количество воды. В итоге – смазки мало, смесь становится жестче и уплотняется медленнее. Это может привести к расслоению бетонной смеси. Здесь нам и помогает пластификатор – смазка, повышающая пластичность бетона в 3-5 раз.
Итак, мы набросали необходимые компоненты для работы, теперь осталось правильно высчитать пропорции.
