Устройство латунного «косого» фильтра-грязевика
Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.
На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.
В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:
Основные эксплуатационные характеристики латунных «косых» фильтров:
| Параметры изделия | Диаметр трубопровода | |||||
|---|---|---|---|---|---|---|
| G ½ | G ¾ | G 1 | G 1¼ | G 1½ | G 2 | |
| Номинальное давление в системе, бар | 20 | 20 | 20 | 16 | 16 | 16 |
| Опрессовочное давление, бар | 30 | 30 | 30 | 24 | 24 | 24 |
| Размер ячейки сетки, мкм | 500 | 500 | 500 | 800 | 800 | 1000 |
| Дистанция между центрами ячеек сетки, мм | 1,1 | 1,1 | 1,1 | 1,4 | 1,4 | 1,6 |
| Плотность ячеек сетки на 1 см², шт | 156 | 156 | 156 | 83 | 83 | 59 |
| Предельно допустимая температура теплоносителя, °С | +150 | |||||
| Степень транспарентности («прозрачности») фильтра, % | 39 | 39 | 39 | 53 | 53 | 59 |
| Общая площадь поверхности фильтрации при чистой сетке, см² | 17,9 | 32,6 | 44,8 | 55,7 | 77,1 | 111,0 |
| Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час | 3,15 | 5,0 | 9,9 | 15,5 | 24,0 | 28,5 |
| Номинальный проток теплоносителя при чистом фильтре, м³/час | 1,41 | 2,24 | 4,43 | 6,93 | 10,7 | 12,7 |
| Средний срок службы фильтра | до 30 лет |
Монтажные характеристики фильтров:
| Условный проход, Ду, мм | Диаметр трубной резьбы | Строительные размеры | Масса в пустом состоянии, кг | |
|---|---|---|---|---|
| высота Н, мм | длина L, мм | |||
| 15 | G ½ | 40.5 | 51 | 0.132 |
| 20 | G ¾ | 47.5 | 63.5 | 0.213 |
| 25 | G 1 | 53 | 68 | 0.285 |
| 32 | G 1¼ | 65 | 91.5 | 0.573 |
| 40 | G 1½ | 73 | 102.5 | 0.750 |
| 50 | G 2 | 88 | 126 | 1.160 |
Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи
Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:

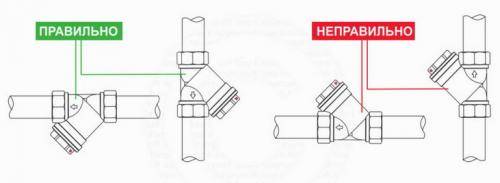

| Правильная установка | Неправильная установка | ||
|---|---|---|---|
| Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу. | Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства | ||
| Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз. | Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре. |
Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.
Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.
Грязевики для систем отопления. Фильтр-грязевик для отопления – выбор, установка и обслуживание
Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?
Откуда грязь в отоплении, почему нет движения жидкости
Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.
Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.
Какие фильтры применяются в системах отопления для дома
В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.
Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.
Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.
Варианты конструкций грубой очистки системы отопления
Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.
Из полипропилена – вваривается, и на этом точка…
С дополнительным магнитным улавливателем в отстойнике.

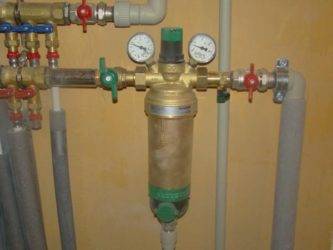

С промывочным краном.

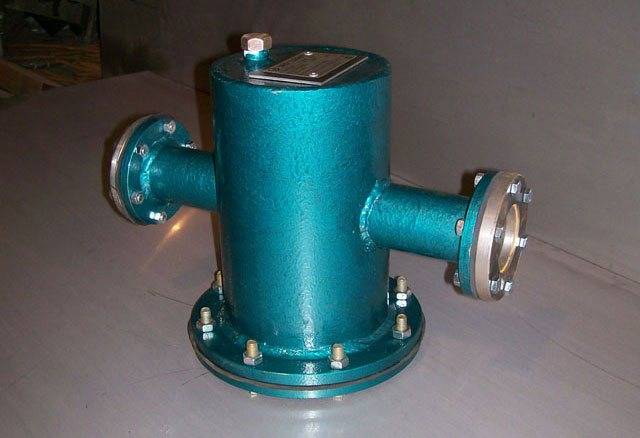

На фланцах, при диаметре труб более 2 дюймов.
Корпус из чугуна, может быть и прозрачным…
Как обслуживается грязевой фильтр
Если система перестала работать нормально, нужно осмотреть грязевой фильтр — окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.
Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….
Главное правило установки грязевика
Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.
Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.
Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.
Как устанавливается очистной фильтр в систему отопления, схема
Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.
С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

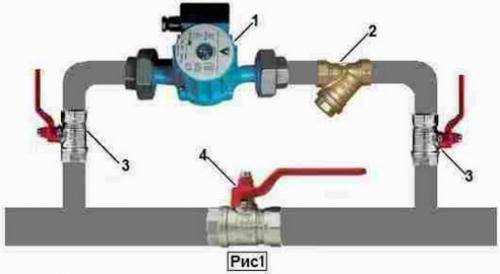

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.
Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.
Система отопления без воздушных пробок
Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:
- правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
- использовать автоматические и ручные воздухоотводчики.
Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой
При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках
В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу.
Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчикаЧтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип
. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.
Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.
Как найти воздушную пробку?
В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.
Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель
. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.
Как определить воздушную пробку в батарееОпределить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке
Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.
Избавляемся от воздушной пробки
При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.
Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом
- Открывают ближайший к воздушному пузырю воздушный кран или клапан.
- Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.
Автоматический воздухоотводный клапан с угловым подключением Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
Грязевики для систем отопления: виды, назначение, выбор, установка и эксплуатация (105 фото)
Система отопления — это достаточно сложная концепция. Здесь каждый элемент расположен на своем месте и выполняет свои функции.
По всей протяженности системы в большей части года циркулирует вода, а это значит, что по истечении времени каждая деталь в той или иной степени поддается коррозии. Начинают отслаиваться частицы ржавчины и силой воды «путешествуют» по площади обогревательной системы, загрязняя ее.
Дабы такого не случалось, ставятся индивидуальные фильтры, называемые грязевиками.
Суть устройства
Заданный фильтр обозначает очиститель воды либо иного теплоносителя от многообразных загрязнителей в отопительной системе.
На вид, это узел расширения трубопровода с фильтрацией воды. Благодаря конструкции, ржавые частицы и металлические окалины спадают в осадок и накапливаются снова.
Каждый фильтр срабатывает по одной и той же схеме. Теплая вода вначале заходит в патрубок, после подается во внутреннюю часть корпуса, а на днище в одночасье падают грязевые частицы.
Последующим шагом вода из внутренней полости грязевика направляется в фильтр в выходном патрубке. В виду чего, чистая горячая вода направляется вперед по трубам.
Метод очистки очистительной системы
Фильтр грязевик для системы отопления очищают согласно инструкции. Достаем стакан из выходного участка.
Дно грязевика с усиленной регулярностью требуется освобождать от скопившейся грязи и элементов ржавчины.
Такой грязеуловитель подсоединяется к трубам за счет резьбы либо фланца.
Основные виды
Согласно методу отделения частиц грязевики можно разделить на три разновидности:
Гравитационный. Установка данного грязевика на систему отопления более всего используется на предприятиях промышленности. Устанавливать их в жилом доме нецелесообразно из-за их больших размеров и трудоемкого монтажа.
Сетчатые. Действие происходит таким образом — вода проходит через сетчатую конструкцию, в которой остаются ненужные частички.
Магнитные. Наиболее высокоэффективные фильтры. Магниты притягивают кусочки металла практически без огрехов. Таким образом, снижается возможность появления накипи на стенках отопительной системы.
Сетчатый грязевик
Наикрупнейшей популярностью среди различных фильтров «наслаждается», как раз-таки, сетчатый вид. Размеры описываемых грязевиков для системы центрального отопления считаются оптимальными, а принцип действия весьма подходящим, да и в ценовой политике они приемлемы.
В большей степени для понимания представленного вида, его разделили на такие подвиды:
- Зависимо от метода промывания — промывные, самопромывные, непромывные.
- От размера окалин — тонкой очистки (до 5 микрон) и грубой (5-300 микрон).
- Согласно креплению к трубопроводу — с резьбовым и фланцевым соединением.
Так ли необходим фильтр системе отопления?
Грязевик монтируется внутри трубопровода с направляемой жидкостью. Основная его функция — это избавление от металлических окалин.
Такая чистка грязевика системы отопления, несомненно, приносит свои положительные результаты.
Самым главным результатом, конечно же, остается долговечность работы радиаторов и трубопровода.
Кроме того, устранение засоров способствует улучшению КПД работы отопительной системы, в общем.
Без всяких сомнений, данный фильтр с его разновидностями является продуктивным элементом в своей области.
Фото грязевиков для системы отопления и их описание помогают выбрать наилучший вариант для себя, своего частного дома либо квартиры, а кроме того, для предприятия.
Монтаж фильтра грубой очистки воды
Монтаж самого распространённого фильтра – косого грязевика не составляет большого труда. Для выполнения этой работы понадобится инструмент:
- набор рожковых ключей;
- газовый ключ;
- сантехнический лен или фум лента.

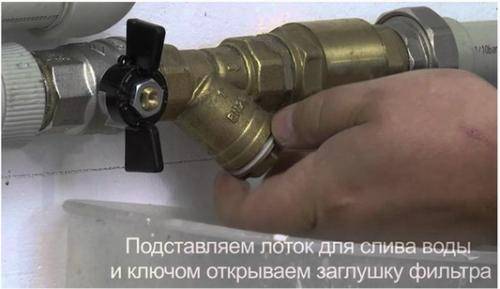

Перекрывается вводный вентиль, на резьбу наматывается уплотнительный материал.
Аккуратно наворачивается фильтр, на корпусе которого нанесена стрелка движения жидкости
Важно не перепутать – стрелка должна быть расположена по движению потока. Затем устанавливается счётчик, и узел ввода собран
Производители очень плотно закручивают крышку фильтрующей сетки. Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе.
Почему обязательна установка перед счётчиком?
Установленный фильтр на воду перед счётчиком создаёт защитный барьер от попадания в его корпус абразивных частиц и мусора, предотвращает негативное действие абразива. Вращающиеся детали не подвергаются активному износу, тем самым продлевается срок службы счётчика.
Главное, что тяжёлые элементы не проходят по трубам, к вашей технике.
Что может пострадать от грязной воды?
- Стиральная машина;
- посудомоечная машина;
- водонагреватель;
- насосы;
- сливной бачок унитаза;
- гидроаккумулятор;
- краны на кухне и в ванной.
Виды
Классифицировать грязевики для отопительных систем можно по нескольким признакам.
Тип отделения частиц
По типу отделения частиц изделия делятся на три разновидности.
Отстойники
Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.
Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.
Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.
Сетчатые
Грязевики такого типа являются самыми распространенными изделиями на рынке.
Его составными элементами являются следующие:
- крышка;
- игольчатый клапан;
- актуатор;
- поплавок;
- сетка-сепаратор воздуха;
- осадочная камера;
- сетка шлама;
- место накопления мусора;
- кран слива грязи.
По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.
За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.
Магнитные
Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.
Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.
По виду обслуживания
В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:
- Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
- Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
- Промывные. Стакан требует ручной очистки.
По типу монтажа
В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.
Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.
Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.
Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.
Принцип работы
В обычных фильтрах механической очистки располагаются сеточки или сменные картриджи. В какой-то момент они забиваются, и уже не способны нормально фильтровать воду. Тогда приходится перекрывать подачу воды и откручивать фильтровальный элемент для его замены или очистки подручными средствами. Это не всегда удобно, так как очень часто эти приспособления располагаются в труднодоступных местах.
Самопромывные фильтры для воды лишены этого недостатка. На них есть специальный кран. При активации режима промывки через этот промывочный кран удаляется грязь, смываемая с фильтровального элемента. Способ может отличаться: специальная турбина, подача воды в обратном направлении. Естественно, прежде чем промыть фильтр, необходимо подставить под кран тазик, а лучше соединить его с системой канализации.
Виды грязевиков по способу монтажа
При выборе грязевика требуется учитывать не только его тип и материал, но и метод подсоединения к трубопроводу. Он может быть фланцевым, муфтовым или приварным.
На автономные системы малого условного прохода монтируются муфтовые грязевики. У таких изделий имеются муфты с внутренней или внешней резьбой, а корпус выполнен в форме шестигранника. Разъединение и установка выполняется с помощью рожкового или разводного ключа.
Фланцевые грязевики используются в трубопроводных системах любого условного прохода. Они создают разборное соединение с высокой герметичностью. Их уплотняют специальными кольцевыми прокладками.
Приварные грязевики имеют с обеих сторон патрубки с заранее подготовленными фасками для сварки. Они создают неразъемное соединение высокой герметичности. Минус — для замены устройства требуется вырезать часть трубы. Помимо металлических моделей, существуют грязевики из полипропилена, привариваемые на трубопроводы малого диаметра.
