Что такое контуры отопления, их описание и балансировка, механизмы для ее осуществления

Чем отличаются различные типы систем отопления

В однотрубных и двухтрубных системах каждый радиатор подключён к двум трубам. В двухтрубной системе отработанный теплоноситель непосредственно подаётся в котёл для подогрева. В однотрубном сразу у батареи входящая труба соединена с выходящей. Вследствие этого происходит перемешивание тёплой и холодной воды.

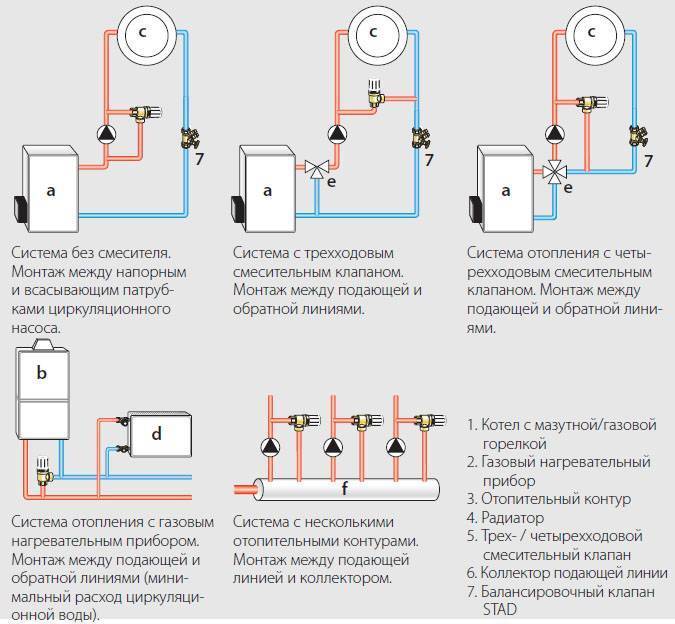

Балансировочный клапан для системы отопленияИсточник iobogrev.ru

При использовании коллекторного подключения трубы от каждой батареи подключаются отдельно к общему стенду. Иногда используются встроенные измерительные приборы для определения поданного объёма теплоносителя. Такое устройство применяется и в тех случаях, когда используются водяные тёплые полы.

Эффективность работы зависит от материала, из которого сделаны радиаторы. Если он сделан с использованием алюминия, стали или меди, то быстро разогревается и теряет тело. Батареи из чугуна медленно набирают температуру и дольше её сохраняют. Если хозяин планирует установить новую модель, то это необходимо делать до начала отопительного сезона.

Отопление частного домаИсточник innstroy.ru

В многоквартирном доме возможности гидравлической балансировки системы отопления очень ограничены. Если применяется вертикальная подача воды в отдельных стояках, то регулировка становится невозможной. В частном доме ситуация полностью другая. Здесь доступно не только проведение регулировки, но и перепланировка системы отопления.

Установка рабочих значений

Специалисты предлагают две основные опции настройки балансировочного клапана:

  • при помощи настроечной шкалы рукоятки;
  • при присоединении к клапану дифференциального манометра.

Первый вариант требует точного расчета установочного значения, которое рассчитывается на основании следующих данных:

  • разница между верхним и нижним давлением;
  • условный диаметр проводящего отверстия (Ду);
  • расход в стояке.

Для настройки проектного значения расхода необходимо с помощью рукоятки выставить нужное значение, которое, как правило, состоит из целого числа и десятых долей. Сначала выставляется целая часть, затем десятые доли. Вращение рукоятки осуществляется по часовой стрелке от полностью открытого положения. Для фиксации установленного значения в зависимости от модели либо используется шестигранник, либо значение устанавливается нажатием маховика.

Второй вариант используется только на установленном балансировочном клапане клапане при наличии расхода через него. К патрубкам клапана подключается дифференциальный манометр. Настройка производится путем вращения рукоятки с учетом показаний манометра.

Регулировка производится с учетом гидравлических расчетов, сделанных компетентными специалистами проектной организации. Монтаж и настройка производится профессиональными инженерами. Устройство монтируется с учетом нанесенной на клапан стрелки, указывающей направление течения теплоносителя. Перед установкой рекомендованными мерами считаются прочистка трубопроводной системы.

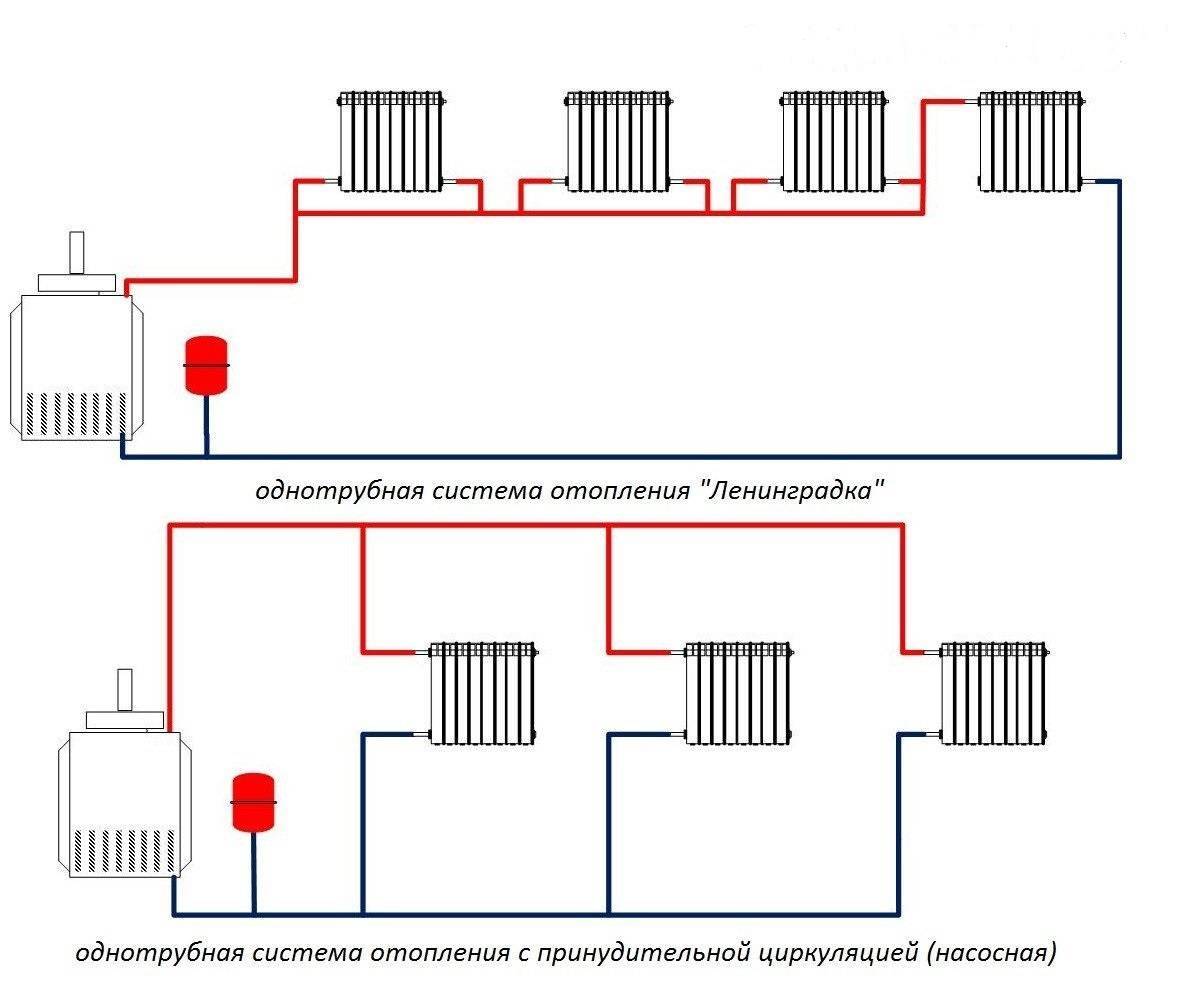

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления

Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

Источники

  • https://pechiexpert.ru/balansirovka-sistemy-otopleniya-01/
  • https://cotlix.com/balansirovka-sistemy-otopleniya
  • https://mr-build.ru/newteplo/balansirovka-sistemy-otoplenia.html
  • https://www.teremonline.ru/articles/balansirovka-sistem-otopleniya-pri-pomoshchi-grundfos-alpha3/
  • https://www.tproekt.com/kak-otregulirovat-batarei-otoplenia/
  • https://prof-kirpich.ru/otoplenie/kotly/balansirovka-sistemy-otopleniya-v-chastnom-dome.html

Проблемы балансировки контуров отопления

Большинство проблем балансировки вызываются низким качеством проектирования и неправильно выбранной схемой разводки.

Так, например, если для многоэтажного строения применена одноконтурная тройниковая схема – до дальних от стояка батарей на верхнем этаже будет доходить лишь малая толика тепла, а на первом этаже придется жить с открытыми окнами. Если разводка выполнена по однотрубной схеме, то балансировка отопления проводится на каждом этаже. В этом случае потребуется также балансировка стояков между собой.

Но, даже если разбить систему на отдельные контуры для каждого этажа, при большой протяженности трубопроводов тепла может также не хватить для тупиковой ветви дальних комнат.

Такая ситуация разрешается установкой двух или более контуров на этаже. Длину труб в контурах стараются сделать приблизительно равной- так их легче будет балансировать. Это приведет к повышенным затратам на трубы и установку распределительных коллекторов с регулирующей арматурой, но быстро окупится за счет экономии энергоресурсов.

Как выбрать?

Вопрос, какая разводка отопления правильная, и как ее выполнить лучше, отнюдь не праздный — это знают все, кто сталкивался с проблемами.

Horizontal Systems of Individual Apartment Heating. Operating Experience

S. G. Nikitin

, Head of the Leading Specialists Department of the Operations ServiceN. V. Shilkin , Associate Professor in Moscow Architecture Institute

Keywords

: horizontal heating systems, vertical heating systems, thermostat, water hammer

Individual apartment horizontal heating systems have been successfully used in our country for a relatively long time. Specialists have accumulated significant experience in their operation. The article gives recommendations on application of such systems confirmed by the experience in their real world operation.

Описание:

Горизонтальные системы поквартирного отопления уже достаточно да вно и успешно применяются у нас в стране . Специалистами накоплен большой опыт их эксплуатации . В статье приведены рекомендации по применению таких систем , подт вержденные опытом реальной эксплуатации .

При рассмотрении периметральной схемы поквартирного отопления существует опасность того, что в больших квартирах может иметь место недогрев последнего в цепочке отопительного прибора из-за большой длины магистрали. Во избежание этого явления при периметральной схеме соединения радиаторов их подключают по встречной схеме (рис. 2), поэтому недогрева последнего в цепочке отопительного прибора не происходит из-за самокомпенсации: первый по прямой трубе прибор оказывается последним по обратной. В любом случае необходима преднастройка термостатов (что при лучевой, что при периметральной схеме), поскольку в каждом помещении свой тепловой баланс (разная площадь помещения, площадь остекления, ориентация и т.д.) и, соответственно, разная мощность отопительных приборов.

Литература

  1. Фиалко И.А., Шестерень И.В. Привлечение населения к регулированию и учету тепловой энергии. Опыт Республики Беларусь // Энергосбережение.– 2013.– № 3 . С. 44.
  2. Инженерное оборудование высотных зданий . Под общей редакцией М.М. Бродач. 2-е издание. М. : «АВОК-ПРЕСС», 2011.

В многоквартирных домах можно встретить разные типы системы отопления, каждый из которых имеет свои минусы и свои плюсы. От выбранного типа системы зависит теплообеспечение многоквартирного дома и его эффективность.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

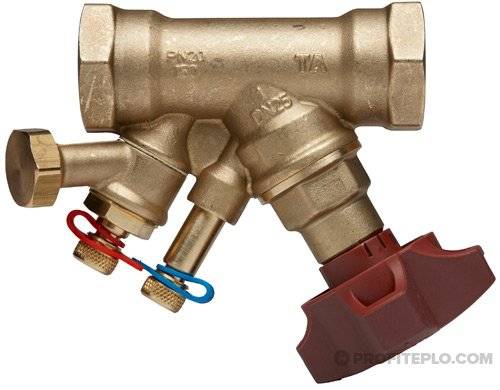

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Принцип работы балансировочного клапана

Чтобы понять, как действует данное устройство, вкратце разберем принцип балансировки систем отопления. Представьте себе тупиковую ветвь системы с несколькими радиаторами – потребителями тепловой энергии. По трубе к ним следует подать такое количество нагретого до расчетной температуры теплоносителя, чтобы хватало на все обогреваемые помещения. Этот расход нам известен из расчета.

Когда батареи не оснащены термостатическими клапанами и расход теплоносителя для каждого из них является постоянным, то для гидравлической настройки используется ручной балансировочный клапан. Он устанавливается на обратном трубопроводе в месте врезки его в общую магистраль. Как это правильно делается, показано на схеме:

Затем проводятся измерения, как было рассказано в предыдущем разделе, и вентиль выставляется на необходимое число оборотов. Таким образом, требуемый постоянный расход теплоносителя в регулируемой ветви обеспечен. Но что делать, когда величина расхода постоянно меняется? Эта ситуация возможна в том случае, когда на батареях стоят термостатические регуляторы, управляющие интенсивностью нагрева комнаты. Они создают на пути жидкости препятствие, уменьшая ее проток. Тогда и в общем обратном трубопроводе расход будет все время меняться.

Установка ручного балансировочного крана, обеспечивающего фиксированное количество теплоносителя, даст эффект, когда число радиаторов невелико (до 5 шт.). Ограничив пределы регулирования термостатов, схему еще можно настроить. Если же батарей больше 5, то они пойдут вразнос. Перекрывание потока воды термостатом первого радиатора приведет к его увеличению на втором. Клапан на нем тоже станет закрываться, расход пойдет на третий и так далее. В результате такой работы одни батареи будут перегреваться, другие – недогреваться, словом, полная разбалансировка всей ветки.

На ветки или стояки с большим числом отопительных приборов для четкой работы системы нужно ставить автоматические балансировочные клапаны. Как это следует делать, показано на схемах:

Принцип действия тут следующий. Выполняется настройка балансового вентиля на максимальный расчетный расход теплоносителя. В процессе работы, когда термостат любого радиатора станет уменьшать потребление горячей воды, то давление на участке начнет расти.

Посредством капиллярной трубки об этом «узнает» автоматический регулятор перепада давления. Он быстро скорректирует расход теплоносителя, и тогда остальные термостаты не успеют сработать на перекрывание, система останется гидравлически сбалансированной.

Методы и порядок осуществления балансировки

Существует два основных метода сбалансировать приборы обогрева:

  • Простой. Он же является наиболее трудоемким. Во время корректировки положения балансировочных клапанов осуществляются многократные замеры их показаний.
  • Сложный. Отличается надежностью, так как предполагает разбивку системы на модули (отдельные приборы обогрева или их группа). Каждый модуль оборудуется балансировочным клапаном, обеспечивающим его автономность. Общая мощность отопительной системы принимается за 100%, а показания отдельных частей превращают в доли (20%, 40% и так далее). Далее каждый модуль регулируется отдельно до того момента, пока показатель не будет соответствовать нужному значению.

Замер показаний балансировочного клапана

Это удобно и в плане эксплуатации, когда при необходимости легко меняется температурный ражим. Число клапанов балансировки может увеличиваться постепенно, начиная с одного устройства в области циркуляционного насоса.

Понятие о балансировке

Чтобы отопительная система работала максимально эффективно, важно, чтобы она отдавала тепло таким образом, чтобы равномерно прогревать все помещения. Это не только обеспечит тепло и уют в доме, но и поможет уменьшить затраты на обогрев.. Отопительные системы можно условно разделить на два типа:

Отопительные системы можно условно разделить на два типа:

  • Однотрубные или двухтрубные. В них нагретый теплоноситель перемещается по трубам от отопительного котла, отдавая часть тепла каждому радиатору. Затем потерявшая тепло жидкость вновь поступает в котёл. После этого описанный здесь цикл повторяется снова.
  • Система с коллекторным подключением. В ней имеется распределительное устройство, от которого отдельно идут трубы к каждому радиатору. Регулировка происходит для каждого из них независимо.

К последней категории относят системы обогрева, в которых используются не только радиаторы, но и тёплые полы.

Общий принцип балансировки в различных случаях аналогичен. В каждом из радиаторов имеется входной вентиль. Если их все раскрутить полностью, то наибольшие теплопотери в первой категории систем придутся на первое устройство. Далее будет течь уже всё более остывшая вода. Чтобы этого не случилось, в начальных батареях закручивают вентиль. Таким образом расход тепла уменьшится и его хватит на другие отопительные устройства.

Двухтрубная система с тёплыми поламиИсточник eurosantehnik.ru

Эту процедуру нужно делать в несколько шагов, добиваясь нужного результата. Между попытками батареям дают время, чтобы они нормально прогрелись.

Для отопительных систем регулировка происходит путём регулирования объёма поступающей нагретой жидкости. Её должно быть столько, чтобы была достаточно для отопления каждого помещения.

Регулировку полов производят аналогичным образом, увеличивая или уменьшая поступление тепла. Если полы используют обогрев, основанный на использовании электрической энергии, регулировку производят по другим правилам, просто меняя настройки.

В проведении настройки используются регуляторы расхода, перепускные клапаны, регулировочные вентили, регуляторы давления. Схема их установки зависит от конкретного вида отопительной системы.

Особое место занимают терморегуляторы. Они обладают наиболее полным функционалом. В устройстве присутствует электронный датчик температуры. Работа происходит под управлением электронной схемы. Имеется простая и понятная панель управления.

Использование таких электронных устройств позволяет производить регулировку с минимальными затратами. При необходимости имеется возможность выполнять программирование работы отопления. Например, доступно снижение температуры отопления в случае, если семья отсутствует в доме на протяжении нескольких дней.

Водяные тёплые полыИсточник teplyiypol.ru

Установка балансировочного вентиля

Первое правило – не устанавливать балансировочные краны на радиаторы отопления. Для регулировки температуры нужно использовать штатные терморегуляторы. После определения места монтажа следует изучить инструкцию. В ней указан порядок установки, регламент настройки и регулировки вентиля.

Общие правила монтажа балансировочного клапана.

  1. Измерить длину вентиля, учитывать монтажную глубину резьбовых соединений, фланцев.
  2. Прочистить трубопровод.
  3. На корпусе вентиля есть стрелка, указывающая направление движения теплоносителя.
  4. Для резьбового соединения использовать ленту ФУМ или сантехническую подмотку.
  5. После установки заполнить систему водой, нагреть теплоноситель до нормальной температуры.
  6. Выполнить регулировку балансировочного клапана.

Последнее делают по инструкции. Для автоматических моделей нужно подключение регулятора перепада давления. Соединение между этими компонентами системы делают с помощью капиллярных трубок. Они должны поставляться в комплекте. Если их нет, выбрать самостоятельно, учитывать максимально температуру воды и давление.

Важно: настроить систему можно с помощью диаграмм баланса, которые есть в паспорте устройства. В ней указывается нужное число оборотов регулировочной ручки с цифровой разметкой.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать:

  • Максимальная нагрузка на систему не обеспечивает комфортную температуру.
  • При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
  • Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие:

  • Уменьшение расхода топлива и затрат на отопление.
  • Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
  • Упрощает запуск.

Современный балансировочный кран

Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии. Методика:

Методика:

  • При помощи клапанов-партнеров гидравлическая система делится на модули.
  • Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
  • После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем:

  • Определение неисправности при том, что система обогрева продолжает работать.
  • Проверка технического состояния и рабочих параметров оборудования.
  • Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Инструменты и приборы для балансировки

В ходе работ применяются специальные инструменты и приборы.

Балансировочный клапан

Балансировочный клапан- это разновидность запорно-регулировочной арматуры, который позволяет с большой точностью изменять поперечное сечение трубопровода. Широко распространены устройства Y-типа. Они имеют рукоятку с нанесенной на ней шкалой значений сечения. В корпусе встроены два разъема для подключения манометра и термометра, либо двух датчиков давления для измерения перепада до и после клапана.

Для балансировки системы отопления понадобится балансировочный клапан

Такие клапаны обязательны к установке при следующих условиях:

  • неравномерность нагрева в помещениях;
  • нестабильность температуры в комнатах при постоянном режиме работы бойлера;
  • при максимальной мощности в некоторых помещениях все равно прохладно.

При выборе модели балансировочного крана следует обратить внимание на его присоединительные разъемы- для них должны быть соответствующие предусмотрены соединения на трубопроводе. При монтаже нужно внимательно следить за соответствием отштампованной на корпусе устройства стрелки и направления потока теплоносителя. При монтаже нужно внимательно следить за соответствием отштампованной на корпусе устройства стрелки и направления потока теплоносителя

При монтаже нужно внимательно следить за соответствием отштампованной на корпусе устройства стрелки и направления потока теплоносителя.

Измерительное устройство

Для настройки балансировочного клапана необходимо использовать специальное устройство. В его комплект входит:

  • датчики температуры, давления, расхода теплоносителя;
  • соединительные кабели;
  • центральный блок, содержащий дисплей, клавиатуру и процессор с загруженными программами расчета и измерения.

Устройство может измерять параметры потока теплоносителя, обнаруживать ошибки в его распределении и выдавать рекомендации по их исправлению путем регулировки клапанов. Оно оснащено интерфейсом для передачи данных измерений на персональный компьютер, программное обеспечение на котором позволяет рассчитывать параметры потока в масштабах всей системы и проводить балансировку более быстро удобно.

Симптомы неполадок

Стоит сразу сказать, что просто из любви к искусству лезть к вентилям не нужно. У многих специалистов технической направленности есть любимая фраза: «Работает — не трогай». Здесь ее тоже вполне можно применить. Если вы не замечаете каких-либо негативных признаков в работе отопительной системы, то пусть она функционирует в текущем режиме. Если вы наобум покрутите краны, то можете, наоборот, все разбалансировать, и потом придется это исправлять.

Давайте рассмотрим те явления, которые являются явными признаками отсутствия балансировки:

  • разница температур в помещениях. Как уже говорилось выше, при некачественной балансировке или полном ее отсутствии в одних комнатах будет гораздо холоднее, чем в других. Самые близкие к котлу помещения будут мучить вас удушливой жарой, а в самых дальних вы будете мерзнуть;
  • одна из батарей отопления постоянно журчит. Такой шум свидетельствует о неполадках в токе теплоносителя;
  • теплый пол, залитый бетонной стяжкой, неравномерно прогревает поверхность.

Если вы только что смонтировали новую отопительную систему, то она априори нуждается в балансировке, независимо от наличия каких-либо признаков.

Следует учесть, что далеко не каждая проблема в работе отопительной системы связана с ее балансировкой. Наоборот, бывают случаи, когда проводить эту операцию абсолютно бессмысленно:

  • завоздушенность системы;
  • протечка;
  • образование засора;
  • нарушение работоспособности расширительного бака.

Все эти факторы могут привести к неравномерному прогреву помещений. Балансировка здесь не поможет. Нужно устранять причину, по которой нарушена работоспособность системы. Например, чтобы разобраться с завоздушенностью, воспользуйтесь кранами Маевского, которые обычно установлены на радиаторах. С их помощью можно легко и быстро изгнать воздух из того места, где ему быть не положено. Как только справитесь с воздушной пробкой, ток теплоносителя сразу восстановится. Подробно о том, как пользоваться краном Маевского, вы можете узнать из статей на нашем сайте.

Что касается других причин, то все очевидно. Протечку нужно заделать (или заменить поврежденный элемент на новый), засор устранить, расширительный бак починить (как правило, проблема заключается в разрыве мембраны). Только после этого, если проблемы с распределением теплоносителя все же сохраняются, можно провести балансировку.

Если вы живете во многоквартирном доме, то вопрос, как отбалансировать систему, не стоит. Напротив, своими руками вам туда лезть вообще нельзя, поскольку любые неверные действия негативно скажутся не только на вашей квартире, но и на соседских. Если вы заметили проблемы с отоплением в таком жилище, то обратитесь в управляющую компанию — решение подобных ситуаций находится исключительно в их компетенции.

Что касается частного дома с автономной системой отопления, некоторые хозяева считают, что можно просто регулировать поток теплоносителя в радиаторах с помощью обычных запорных шаровых кранов. На самом деле, это не так.

То есть, если вы откроете такой кран всего наполовину, то объем поступающей жидкости, конечно, снизится, тем самым изменится и температура в помещении. Но вот с запорным оборудованием вскоре возникнут проблемы. Шаровой кран не предназначен для таких манипуляций, его жизненные принципы просты: ему необходимо быть либо полностью открытым, либо полностью закрытым. Любые полумеры ухудшают его работоспособность, а затем и вовсе выводят из строя.

Поэтому балансировку нужно проводить, как говорится, с умом. А о том, как это сделать, расскажем сейчас подробно.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
