1 Описание материала
Полипропилен — это синтетический материал, который отличается прочностью, имеет низкую теплопроводность, великолепное качество, устойчив к коррозии и предлагается по доступной стоимости. Изготовленные из ПВХ трубы смогут прослужить на протяжении многих десятков лет, не требуя какого-либо ухода и обслуживания. Применение специальных фитингов позволяет выполнять разборные и неразборные соединения, гарантируя максимальную долговечность и беспроблемность эксплуатации.
Среди основных характеристик труб из полипропилена можно выделить показатели рабочего и допустимого давления, внешний и внутренний диаметр, толщину стенок изделий. Используемые в системах автономного отопления трубы отличаются великолепным качеством, полностью стандартизированы. Выбор конкретной модификации будет зависеть от особенностей эксплуатации и финансовых возможностей домовладельца.
Наибольшее распространение сегодня получили трубы с маркировкой PN 25. Это оптимальный вариант для обустройства автономного отопления в частном доме. Благодаря многослойному выполнению с прочным армированием обеспечивается максимальная долговечность и износоустойчивость. Пропилен отличается термической стойкостью, что позволяет использовать его в системах, где теплоноситель имеет температуру до 90 градусов, а рабочее давление в трубах составляет 2,5 МПа.
Использование в трубах PN 25 алюминиевой прослойки позволяет уменьшить коэффициент термического расширения. Это упрощает выполнение монтажных работ, сокращая расходы домовладельца на покупку специальных фитингов. В будущем полностью исключены протечки и повреждения теплового контура.
Устанавливаем и подключаем радиаторы
С коллекторной схемой всем понятно. Есть коллектор с выходами по количеству радиаторов. Каждый подключаем отдельно от самого коллектора самой тонкой трубой 16 мм.

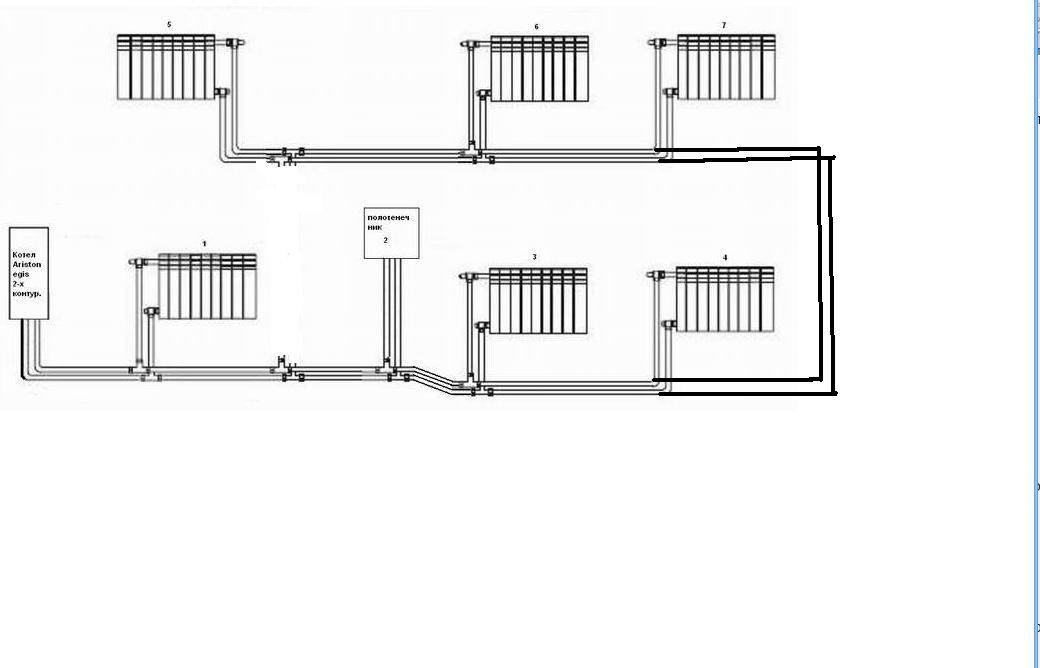

Для большей экономии на материалах подключаем двухэтажный дом по двухтрубной схеме. Каждый выход с коллектора — это будет стояк на один этаж. От коллектора подключаем так называемые стояки по этажам. Для того чтобы понять как правильно проводить отопление в частном доме и рассчитать диаметры труб обратимся к теории.
Как мы знаем для комфортной температуры в доме нам в среднем нужно обеспечивать тепловую мощность системы отопления в 1 кВт на 1 квадратный метр площади при стандартной высоте потолка 2,5-2,7 м.
Скорость потока жидкости в трубах должна находится в пределах от 0,4 — 0,6 м/с тогда тепловая мощность, которую смогут передавать эти трубы составит (для сшитого полиэтилена/ППР мм):
16/20 мм (вн. 12) — 3,7-5,5 кВт (2 – 4 радиатора);
20/25 мм (вн. 15) — 5,7-8,7 кВт (4 – 6 радиаторов);
25/32 мм (вн. 20) — 10,2-15,3 кВт (6 – 10 радиаторов);
32/40 мм (вн. 25) — 16 – 24 кВт (10 – 16 радиаторов).
Расчет взят из таблицы соответствия скорости к количеству тепловой мощности.
Соответственно если площадь этажа до 100 м кв. то на этаж нам достаточно привести стояк из трубы сечением 25 мм для сшитого полиэтилена и 32 мм для ППР. Далее по уменьшению мощности уменьшаем диаметр трубы таким образом:
К коллектору уходит 25 сшитый полиэтилен. Разветвляем его на этаже тройником 20/25/20 и далее по схеме, а точнее следуя из расчета. На 16 трубу до 5,5 кВт нагрузка, на 20 трубу до 8,7 кВт и т.д. Ну вы поняли…
Рекомендую присмотерется к трубам рехау или их аналогам. О том какая труба рехау лучше подходит для отопления здесь.
Расширительный бачок
Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.
Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.
Объем бака рассчитывается по формуле:
- V = e x C / (1 — Po/Pmax) x k,
- Где e – коэффициент температурного расширения теплоносителя,
- Po – величина давления в пустом баке,
- C – суммарный объем теплоносителя в системе,
- Pmax – максимальное давление в контуре,
- k – коэффициент заполнения бака.
Паровой тип отопления
Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.
Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.
В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:
- специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
- клапан для выпуска пара в систему отопления;
- трубопровод;
- отопительные радиаторы.
Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.
Подготовительные работы
Перед тем, как приступить к процессу установки батарей, важно подготовить необходимые инструменты и подключаемое оборудование. В зависимости от системы разводки отопления в помещении подбираются детали совместимые с ней. Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке
Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями
Поверхность, на которую будут монтироваться чугунные радиаторы, должна быть очищена и подготовлена к установке. Если стены имеют неровности либо не перпендикулярны почве следует их выровнять согласно уровню. Вода из отопительной системы должна быть слита до проведения работ с батареями.
Сборка конструкции
В первую очередь определяется количество секций, которые необходимы для отопления того или иного помещения. Секции рассчитываются индивидуально в зависимости от площади комнаты и размеров окон. Для группировки секций понадобятся несколько радиаторных ключей. Части радиатора надежно крепятся в станке либо любом другом устройстве, препятствующем провороту секций во время поворота ниппеля.
Особенность! Ниппели нужно смазать олифой и на них следует одеть прокладки.
Ключи вращают в противоположном направлении от хода резьбы при этом ниппеля ввинчивают на 1-2 оборота. После того, как радиатор был собран, его проверяют на герметичность, а также производят гидравлические испытания. Обычно для проверки используют гидравлический стенд и манометр. Радиатор не должен терять давление. В случае, когда это все же происходит, следует подтянуть ниппеля и проверить секции на наличие брака.
Правила окрашивания
Для наилучшего сохранения батарей следует проводить покраску в два этапа
После окрашивания важно высушить радиаторы полностью
Правильная сушка предотвратит растрескивание краски и изменение ее цвета в процессе эксплуатации системы отопления.
К краскам, которые используются при окрашивании радиаторов, выдвигается ряд требований:
- Устойчивость к нагреванию до 80 градусов.
- Безвредность в процессе работы отопительной системы.
- Краска не должна быть мягкой.
Самыми популярными составами для покраски батарей являются алкидные и акриловые краски. Алкидные эмали отличаются экологичностью и небольшой стоимостью. Акриловые составы наиболее долговечны и не покрываются пятнами.
Как определить место установки?
Радиаторы устанавливаются вертикально на расстоянии 3-5 см от стены. Дистанция от чугунной батареи до пола должно быть не менее 6 см, а от низа подоконника до радиатора 5-10 см для наилучшей вентиляции и нагрева воздуха. Трубы отопительной системы могут находиться под небольшим уклоном в направлении движения жидкости для предотвращения завоздушивания системы.
Фото 1. Схемы правильной и неправильной установки радиатора: слишком маленькое расстояние от батареи до подоконника уменьшает теплоотдачу.
Также важно избегать перекосов чугунных радиаторов для обеспечения наилучшей циркуляции теплоносителя в батарее. Центр отопительных приборов должен совпадать с серединной оконного проема с точностью до 2 сантиметров
Инструкция для правильного подключения радиатора
Одной из основополагающих операций является разметка и установка кронштейнов. Делать это рекомендуется в соответствии с вышеперечисленными указаниями, либо согласно инструкции производителя радиатора.
Важно не допустить слишком сильного перекоса, так как это может привести к нежелательным последствиям в виде застоя. После установки, прибор должен плотно опираться на все крепления
Далее следует выкрутить все заглушки из радиатора. Если используется однотрубный метод, в первую очередь к радиатору присоединяется байпас, который заранее оборудован вентилем. В противном случае, к прибору с помощью сгона подключается регулирующий вентиль.
Используя сгоны, нагревательный элемент подключается к системе отопления. Для обеспечения герметизации, при необходимости рекомендуется использовать паклю или аналогичный уплотнитель.
Установка радиатора в систему завершена, но для его полноценной работы потребуется еще опрессовка прибора. Для проведения этой процедуры рекомендуется обратиться к сантехнику, так как потребуется профессиональная аппаратура.
Что дает принудительная циркуляция
Все преимущества систем водяного отопления, где происходит циркуляция теплоносителя с принудительным побуждением, обеспечивает один незамысловатый элемент – насос. Его ставят на подающий или обратный трубопровод непосредственно возле котла, в результате чего скорость движения воды по трубам ощутимо возрастает. Если при самотеке скорость теплоносителя составляет 0.1—0.3 м/с, то после установки насоса она повышается до 0.7—1 м/с. Это дает массу преимуществ.
Итак, разберем все достоинства системы с принудительной циркуляцией:
- возросла скорость воды – увеличился ее расход, значит, можно уменьшить диаметр трубы;
- время прогрева всех радиаторов уменьшается, нет инерционности;
- большая протяженность ветвей и магистралей, выбор удобного способа их прокладки. Главное, чтобы насос развивал необходимое давление;
- уклоны трасс можно соблюдать минимальные. Они нужны только для опорожнения трубопроводов;
- когда монтируется система закрытого типа, то расширительный бак можно разместить в котельной.
Список остальных преимуществ весьма обширен, перечислять их все нет необходимости. Разве что стоит упомянуть важный момент: система с принудительной циркуляцией позволяет устраивать в частных домах такой вид отопления, как теплые полы. А вот недостатков всего 2, но один из них играет важную роль. Это зависимость обогрева здания от наличия электроэнергии. Отключили ее – остановился насос – остыли батареи.
Есть и худший вариант развития событий. Твердотопливный котел после отключения электричества быстро перегреется и закипит, а дальше – взрыв. Поэтому принудительная циркуляция всегда должна обеспечиваться средствами бесперебойного питания или генератором, чтобы система отопления продолжала нормально функционировать.
Второй недостаток состоит в том, что работающий насос потребляет небольшое количество электроэнергии и случается, что иногда издает шум. Но эти нюансы малозначительны по сравнению с количеством вариантов схем отопления, которые позволяет реализовать принудительное движение теплоносителя. Вот их список:
- однотрубная;
- двухтрубная;
- коллекторная (лучевая);
- водяные теплые полы.
Монтаж системы отопления в квартире
Монтаж отопления в квартире своими руками включает в себя следующие этапы:
- Перед тем, как развести отопление в квартире, нужно провести разметку в тех местах, где будут располагаться элементы отопительной системы. Радиаторы чаще всего монтируются на одном уровне, для чего достаточно перенести первую отметку на все остальные точки установки отопительных приборов.
- Далее можно устанавливать радиаторы. Работа эта особой сложностью не отличается – всего-то и нужно, что подготовить отверстия в стенах, зафиксировать крепежные элементы дюбелями и подвесить на них радиаторы.
- Следующий шаг – подготовка труб. На этом этапе нужно определить расстояния между радиаторами, где будут располагаться трубы, а также спаять эти трубы подходящим способом. Если работа ведется не в одиночку, то помощника можно отправить вкручивать фитинги в радиаторы.
- Сборка системы обычно начинается с точки подачи разогретого теплоносителя в контур, а также с точки возвращения теплоносителя. Особенностью этих участков является отсутствие необходимости в спайке – на стальных трубах котла обычно нарезана резьба, присоединение к которой осуществляется посредством переходников. В дальнейшем эти переходники спаиваются с пластиковыми трубами.
- Дальнейшая работа заключается в прокладке всех остальных участков труб подающего и обратного контура. Последний этап – монтаж отводов к радиаторам, установка угловых кранов и соединение радиаторов с трубами.
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Подключение радиатора к однотрубной системе отопления
«Ленинградка» — самая распространенная, экономически выгодная однотрубная система отопления (см. схему). Она применяется в квартирах и домах небольшой площади. Бывает вертикальной – в подъездах дома между этажами, и горизонтальной – в комнате или на одном этаже.
К однотрубной системе отопления можно подключить радиаторы с нижним и верхним подключением. Если у радиатора нижняя разводка, то теплоноситель устанавливается ниже уровня нагревательных приборов, от него идут горизонтально трубы, которые затем поднимаются вверх к батареям. У радиаторов с верхней разводкой, наоборот – теплоноситель устанавливается на максимально высокой точке отопительной системы, и оттуда идет циркуляция воды.
Только в однотрубных схемах отопления применяются вентили для перекрытия воды. Они располагаются на так называемых отводных участках, объем которых в разы меньше основных труб системы отопления.
Чугунные радиаторы
Отопительные приборы из чугуна отличаются длительным сроком службы и довольно высокой теплоотдачей
Кроме того, очень важной особенностью чугунных батарей является инерционность – чугун очень долго набирает тепло, поэтому на прогрев системы уходит масса времени, но при прекращении подачи теплоносителя накопленное тепло будет поступать в квартиру на протяжении нескольких часов.
Заметным недостатком рассматриваемого типа батарей является большой вес. Этот фактор, во-первых, существенно осложняет транспортировку, а во-вторых, предъявляет особые требования к технологии монтажа. Установить чугунные радиаторы самостоятельно не получится, а крепить их можно только на капитальные стены, способные выдержать высокую нагрузку, поскольку вес чугунной батареи немалый..
Цены на радиаторы
Стоимость отопительных устройств существенно варьируется в зависимости от следующих факторов:
- бренда и страны происхождения;
- материала и технологии производства;
- дизайна.
Итальянские, немецкие,финские, чешские батареи стоят дороже российских, но по своим технико-эксплуатационным характеристикам изделия отечественного производителя мало уступают и даже превосходят многие зарубежные аналоги.
Покупка радиаторов отопления для частного дома – статья довольно затратная. Но если составить правильные расчеты и подобрать экономичные приборы, то расходы можно значительно снизить.
Батареи в стиле ретро можно найти от 8000 р.
Чугунные батареи в стиле ретроИсточник gidroguru.com
Если батареи нужны для целого дома, то даже недорогие устройства выливаются в копеечку. Помимо этого добавятся расходы на сопутствующие товары: клапаны, термостатные головки, кронштейны и прочие детали.
Виды и характеристики
Трубы для отопления подразделяются по материалу изготовления. Типоразмеров любого вида много, они легко доступны в магазинах. Чугунные трубы уже практически не встречаются и не применяются. По профилю для отопления применяются только изделия с круглым сечением. По способу изготовления – они могут быть сварные или бесшовные. По толщине стенки – с нормальной стенкой (для стали ходовых диаметров 20-25 32 мм толщина стенки составляет 3-3,5 мм).
Из чугуна
Применение чугунных труб для отопления – очень большая редкость из-за их нетехнологичности: сложности или невозможности сварки, невозможности нарезать резьбу в нужном месте, большого веса. Практически, очень редко встречаются ребристые трубы, которые используют как радиаторы. Монтируются они при помощи фланцев. В жилье такие трубы-радиаторы не применяются.
Из меди
Медные трубы – сравнительно новый материал для систем отопления на нашем рынке. Медь очень долговечна, не зарастает, имеет очень тонкие стенки — система получается легкой и компактной. Определенную сложность имеет монтаж – при помощи сварки и латунных фитингов. Широкое распространение медных систем отопления сдерживает цена и необходимость приглашать сварщика.
Медные изделия бывают отожженные и неотожженные. Разницы для систем отопления нет, но чаще применяют неотожженные изделия – они тверже и меньше деформируются в процессе эксплуатации.
Из черной стали
Достаточно долговечны, зарастают изнутри солями, отчего уменьшается просвет труб и эффективность системы. Основной способ монтажа – с помощью сварки или на сгонах и резьбах. В домах и квартирах практически не применяются – даже частичный ремонт системы легче выполнить пластиком.
Из оцинкованной стали
Оцинкованные трубы долго не зарастают изнутри солями (пока полностью не разрушится слой цинка). Фактический срок службы старых труб для ВГП – до 50 лет и больше. Раньше их применяли повсеместно. У них достаточно сложный монтаж – на заготовках необходимо нарезать резьбу, затем покрыть цинком. Монтируются на резьбовые фитинги. Способ монтажа не подходит для использования в частном строительстве. Применять сварку нельзя – соединение начнет ржаветь с той же скоростью, что и черный металл, и весть эффект от покрытия цинком пропадает.
Из нержавеющей стали
Материал используют для труб отопления очень давно. Нержавейка не зарастает, не ржавеет. Раньше монтировали на сварке, сейчас применяют и сварку, и резьбовые фитинги. Распространение ограничено ценой и сложным монтажом – и сварка, и нарезка резьбы требуют определенных навыков от мастера.
Материал пластичен и устойчив к гидроударам – поэтому для отопления можно ГОСТ предусматривает трубы с небольшой толщиной стенки (например, 2 мм). Бывают гофрированные изделия из нержавейки, но их прочность ниже, чем обычных гладких.
Как рассчитать диаметр труб для отопления
При замене системы отопления в квартире внутренний диаметр должен совпвдать с диаметром входящих подачи и обратки – нельзя ни уменьшать, ни увеличивать его, иначе можно натолкнуться на неприятности с теплосетью.
Калькулятор расчета
Рассчитывать диаметр трубопроводов системы отопления приходится для частного дома. Здесь возможны два варианта: упрощенный и более реальный, но сложный.
Вариант первый: простой. Большинство частных домов в имеют не более двух этажей и 200-250 м площади. При строительстве таких домов используют покупные проекты, в которых указана необходимая мощность отопительного прибора=мощности теплопотерь через стены, окна, двери, кровлю, пол и вентиляцию. Для определенных теплопотерь уже просчитаны оптимальные соотношения внутреннего диаметра трубопровода и расходуемой мощности:
- При мощности котла 3-5 кВт – 15 мм.
- 6-9 кВт – 25 мм.
- 10-15 кВт – 32 мм.
- 16-21 кВт – 40 мм.
- 22-32 кВт – 50 мм.
Если Ваш дом больше, без работы проектировщиков не обойтись.
Вариант второй: творческий.
Необходимо просчитать все потери тепла через стены, двери, окна, кровлю, пол и с помощью таблицы определить диаметр трубопровода. Скорость потока в трубах берется из паспорта насоса отопительного прибора, разницу температур подачи и обратки принимаем 20°С. Найденный по таблице диаметр округляем до ближайшего большего типоразмера.
Ниже приведена таблица подбора диаметра трубы для отопления при ΔТ=20° С:
Расчёт количества секций
Не обязательно искать самые дорогие отопительные приборы, чтобы в помещении было комфортно. Главное, правильно рассчитать количество секций. Если комнаты стандартные, то это значительно упрощает расчеты.
Часто прибегают к расчетам на основе объема пространства, потому что они несложные, но при этом дают довольно точные результаты.
- На 1 м³ требуется 41 Вт мощности. Если установлены хорошие стеклопакеты и теплопотери минимальные, то показатель снижается до 34 Вт.
- Объем комнаты (м³) = площадь (м²) × высота (м).
- Необходимая тепловая мощность для всего помещения (Вт) = объем комнаты (м³) × 41 Вт (или 34 Вт).
- В техпаспорте приборов изготовители указывают теплоотдачу одной секции.
- Общую мощность (значение, вычисленное в пункте 3) надо разделить на теплоотдачу одной секции. Полученное число и есть количество секций.
Например, требуемая тепловая мощность – 2890 Вт, а теплоотдача одной секции 170 Вт. Тогда для этого помещения необходимо приобрести 17 секций.
В нестандартном помещении расчеты производятся по более сложной формулеИсточник rmnt.mirtesen.ru
Если помещение нестандартное, расчеты усложняются. Для исчисления общей мощности учитываются особенности стеклопакетов (двойные или тройные), теплоизоляционные параметры стен, соотношение размеров окон и пола, высота потолков и другие параметры. Все это проектировщики высчитывают при помощи специализированного программного обеспечения.
