Автоматическое включение генератора при отключении электричества

Какими бывают?

Выбирая бензиновый генератор со встроенным блоком АВР мощностью 4 кВт, нужно остановиться на SKAT УГБ-4000Е/АВТО. Однофазная модель за час будет расходовать 1,7 л горючего. При полной загрузке бака бензином срок непрерывной работы достигает 14 часов. Однако воздушное охлаждение делает неудобной и непрактичной работу свыше 8 часов подряд. Громкость при работе достигает 68 дБ.

Бытовые

Если требуется бензогенератор мощностью около 2 кВт, то отличным выбором становится Energo EB 2.5/230-SE. Это превосходное японское устройство с открытым исполнением. Рабочее напряжение — 230 В. Охлаждение реализовано при помощи воздушного контура. Пиковая кратковременная мощность достигает 2,5 кВт.

Прочие параметры:

• скорость кручения мотора 3000 оборотов за минуту;
• расход горючего при загрузке ¾ — 1 л за час;
• вместимость бензобака 3,6 л;
• однофазное синхронное исполнение;
• частота вырабатываемого тока 50 Гц;
• громкость звука 71 дБ;
• масса нетто 42 кг;
• линейные размеры 60х41х46 см.

Нормальную мощность 3 кВт (и пиковую 3,3 кВт) имеет модель Yamaha EF 5500 EFW. Рабочее напряжение составляет 230 В. Конструкторы предусмотрели надежное воздушное охлаждение. Вместимость топливного бака достигает 28 л. Масса изделия равна 90 кг, а общие размеры — 67х54х57 см.

При выборе устройства с электрозапуском мощностью 5 кВт нужно обратить внимание на генератор PATRIOT GP 6510AE. Пиковая мощность этой модели достигает 5,5 кВт

Емкость бензобака — 25 л. Однофазное устройство выдает ток частотой 50 Гц. При массе 80 кг габариты электростанции составляют 69х535х55 см.

Выбирая бензиновый источник тока на 6 кВт, многие останавливаются на модели Fubag BS 6600 A ES. Изделие выполнено по открытой схеме, то есть рассчитано на применение только в комнатных условиях. При загрузке 75% предельный расход горючего составляет 3,1 л за час. Вместимость бензобака — 25 л.

Прочие технические свойства:

• уровень электрической защиты IP23;
• громкость звука 80 дБ;
• суммарная масса 87 кг;
• габариты — 70х53х57 см.

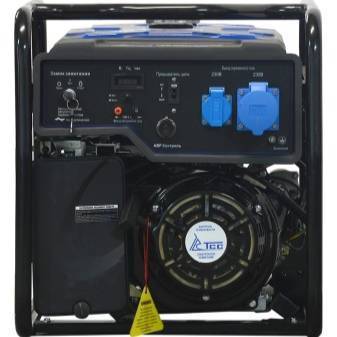

Более высокую — 7 кВт — мощность имеет ТСС SGG 7000 EA. Коэффициент мощности этой электростанции равен 1. Емкость картерной системы равна 0,9 л. Рабочий объем камеры сгорания — 0,44 л. Скорость вращения одноцилиндрового двигателя с воздушным охлаждением составляет 3000 оборотов за минуту; за час расходуется 3 л горючего (при мощности ¾ от максимума).

В ряде случаев выбирают генераторы мощностью 8 кВт. Ярким примером является Zongshen PB 12000 E. Пиковая мощность достигает 8,8 кВт. Для сварки это устройство не подходит. Его масса достигает 138 кг.

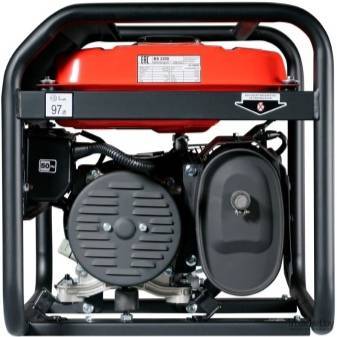

Бензогенератор Zongshen BPB 4000 E имеет номинальную мощность 2,8 кВт. Однофазная модель в краткосрочном периоде может выдавать до 3,1 кВт тока. Синхронный инверторный аппарат не может использоваться для сварки. Масса устройства — 38 кг. Его габариты 48х35х53 см.

Промышленные

Этот сегмент генераторного оборудования отличается не только повышенной мощностью. Конечно, тут встречаются модели, вырабатывающие 10 кВт, 15 кВт и даже больше. Но спецификой большинства образцов индустриальной техники является использование применение двухцилиндровых V-образных двигателей. Хорошим примером промышленного бензогенератора является Genese PS Standart 20K. Вращение двигателя будет происходить на скорости 3000 оборотов за минуту, независимо от нагрузки.

Прочие нюансы:

• масса 230 кг;
• электрическая защита IP21;
• часовой расход горючего 6,8 л на номинале нагрузки;
• вместимость камеры сгорания 999 куб. см.

Альтернативой можно считать Gesan G 15 TF H L. Выходное напряжение генератора составляет 220 или 380 В. Фирменная гарантия на модель дается на 1 год. Общая масса устройства — 110 кг. Предельная мощность электростанции достигает 13,2 кВт.

Классификация по типам

В первую очередь необходимо знать, какой объект будет питаться от альтернативного источника, в таком случаи выделяют два типа устройств:

А также данное устройство можно разделить на типы потребляемого топлива для работы:

Существуют также твердотопливные типы устройств, но они менее распространены. Если рассматривать выше приведенные, у каждого существуют свои достоинства и недостатки.

Дизельный резервный источник питания, как правило, дороже своих аналогов, работающих на других типах топлива, не очень хорошо себя проявляет в морозную погоду, что вынуждает устанавливать его в отдельные закрытые помещения, к тому же двигатель его работает более шумно. Плюсом этого устройства является, его более долгий срок службы, двигатель меньше подвержен износу, а также у устройств этого типа довольно экономичный расход топлива.

Газовый электрогенератор, является самым экономичным, если смотреть на уровень потребления топлива в сравнении со своими конкурентами, менее шумный и имеет длительный ресурс работы при верной эксплуатации. Главным недостатком, является опасность работы с газом и более сложная заправка топливом.

Бензогенератор, самый распространенный и простой в эксплуатации, представлен самым большим количеством моделей на рынке, в самых разных ценовых категориях, что и является его главным преимуществом. Минусы такого устройства: большой расход топлива, маленький ресурс работы, но при этом именно его чаще всего приобретают для бытовых целей и подготавливают под автоматическое включение генератора при отключении электричества.

Принципиальная схема

На страницах радио журналов встречаются описания всевозможных индикаторов отключения электросети, которые призваны сообщить персоналу об аварийной ситуации.

Затем уже человек должен включить аварийный дизельный или бензиновый электрогенератор. Но все же будет лучше, если генератор будет включаться автоматически при пропадании напряжения в сети.

Рис. 1. Схема простого автоматического устройства для включения бензинового электрогенератора.

На рисунке в тексте приведена схема простого автоматического устройства, включающего бензиновый электрогенератор. Главное требование к генератору, — он должен заводится с помощью электрического стартера, питающегося от стартерного аккумулятора (как двигатель автомобиля). В противном случае данная схема не имеет смысла.

Датчиком наличия напряжения в сети является схема на оптопаре U1. При наличии напряжения в сети транзистор оптопары открыт и на вывод 2 элемента 01.3 поступает через него логическая единица. На выходе D1.3 — ноль, независимо от уровней на других входах.

Транзистор VT1 закрыт и реле К1 не включает стартер генератора. При пропадании напряжения в сети транзистор оптопары U1 закрывается и на вывод 2 D1.3 подается логический ноль через R6. При этом на его вывод 13 подается логический ноль от контактов датчика давления масла двигателя генератора.

На микросхеме D1 выполнен мультивибратор импульсов, следующих с периодом в восемь секунд. Причем во время отрицательного перепада импульсов происходит включение стартера посредством реле К1.

Подстроечным резистором R1 можно установить продолжительность однократного включения стартера, согласно свойствам конкретного бензинового двигателя.

Таким образом, при пропадании напряжения в сети импульсы от мультивибратора через элемент D1.3 проходят на ключ VT1, управляющим через реле К1 стартером.

Как только двигатель генератора запускается, контакты его датчика давления масла размыкаются и на вывод 13 D1.3 подается логическая единица через R5. VT1 закрывается и выключает стартер.

Схема данного устройства подразумевает постоянное включение питания системы зажигания двигателя, то есть, двигатель должен быть с электронным зажиганием.

Если в двигателе нет датчика давления масла, можно сделать схему, аналогичную той что U1, но для контроля за выходным напряжением генератора, но подключив её к выводу 13 D1.3 вместо датчика давления масла.

Система автозапуска генератора

Ручное переключение подачи электричества потребует много времени. Вначале рубильником отключается основная сеть, затем нужно подойти к генератору, завести его, дать прогреться и только после этого можно подавать электричество на объект. После того как городское электричество вновь появилось, процедура отключения генератора повторяется в обратном порядке. Для того чтобы избежать подобных движений, был придуман автозапуск генератора, самостоятельно выполняющий все операции. Принцип действия данных устройств один и тот же, они различаются лишь по количеству функций, качеству сборки, комплектности и стоимости.

Автоматический запуск генератора осуществляется в той же последовательности, что и при ручном режиме, только значительно быстрее. Самые простые устройства выполняют обычное включение и выключение домашней электростанции. В современных моделях представлен более широкий набор функций. В основе конструкции таких устройств лежат новейшие программируемые процессоры. Система позволяет контролировать не только наличие сетевого напряжения, но и его номинальное значение по верхнему и нижнему пределам, а также разница напряжения между фазами. При выходе параметров за допустимые пределы, выполняется автоматическое переключение на генераторную установку. На некоторых моделях автоматического ввода резерва (АВР) возможно самостоятельное программирование всех необходимых параметров, обеспечивающих нормальную и корректную работу электростанции. Дополнительные настройки предусмотрены в бензиновых и дизельных генераторах с учетом их специфики.

Одна заправка топливом обеспечивает работу устройства в течение 7-9 часов. Для увеличения этого показателя работа генератора может вестись автоматически в экономичном режиме. Например, при отключении электричества, нецелесообразно включать электростанцию, чтобы обеспечить непрерывную работу только одного холодильника или газового котла. В таких случаях может задаваться режим работы «один час через три», что означает один час работы и три часа отдыха. За это время ни с холодильником, ни с системой отопления ничего не случится. За счет такой экономии увеличивается не только временной период действия станции, но и ее моторесурс.

Качественная автоматика делает эксплуатацию генератора значительно проще и доступнее практически для каждого человека. Выбор системы автозапуска рекомендуется делать в специализированных организациях, которые не только продают, но и устанавливают необходимое оборудование.

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

1. Не переключать под нагрузкой!
2. Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

Эту схему я и собрал, сейчас покажу как.

Через автоматический (распределительный) выключатель

Идеальный вариант, если в щитке есть розетка. Не надо путать этот способ с описанным выше. На рынке электротоваров некоторые готовые щитки изначально комплектуются такими выходами (рекомендовано выбрать их для частного домовладения). Иногда и при самостоятельной сборке щитка устанавливают вводной АВ, счетчик, УЗО и одну-две розетки для страховки, так удобно осуществлять ремонт. Тогда генератор без проблем подсоединяют туда.

Надо быть достоверно осведомленным, что это не обычная сетевая розетка.

Правила соблюдать обязательно:

• розетка должна пропускать как минимум 16 А или больше под мощность резервного аппарата;
• АВ на вводе надо отключить.

Если же описанных элементов в щитке нет, то откидывают вводные жилы из распредавтомата и подсоединять к нему аппарат напрямую. Если дальше смонтированы УЗО, АВДТ, полярность соблюсти надо. Напомним: если подключится к «пожарному» АВ перед прибором учета, то схема будет работать, но счетчик будет считать уже произведенное собственное электричество. Вводной АВ пломбируется энергосбытом, поэтому чаще возможность такого варианта вовсе отсутствует. Надо выбрать именно распределительный (групповой, общий) АВ или АВДТ после прибора учета.

Алгоритм действий:

1. Выключить автомат на вводе. После подсоединения резервного источника его можно снова активировать, и это понадобится перед монтажом контрольной лампочки.
2. Открутить зажимы на клеммах распредавтомата, отвести проводки.
3. На место указанных жил, соблюдая полярность, особенно если дальше УЗО, АВДТ, присоединить жилы от кабеля генератора.
4. На откинутые провода можно смонтировать лампочку, которая покажет возобновление основного питания, после ее установки вводный автомат включают.

Как самому изготовить АВР

Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.

Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.

Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий

При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой. Выбирая контакторы, следует ориентироваться на их пропускную способность

При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно

Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.

Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.

Сборка начинается с установки внутри электрического щита всех деталей и элементов. Монтаж осуществляется таким образом, чтобы не было пересечений проводников между собой, а контакты и клеммы были доступны. Для сборки используется схема подключения АВР к генератору. После этого подключаются контроллеры и силовая часть.

Следует обратить серьезное внимание на недопущение параллельного включения генератора с городской электрической сетью. В этом случае агрегат может быть серьезно поврежден, вплоть до полного выхода из строя. Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва

Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора

Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва. Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора.

При подключении нужно учитывать наличие двух кабелей, входящих в щит АВР. Один из них относится к основной сети, а другой – к резервной. При различных алгоритмах работы происходит их поочередное переключение. На выходе к потребителям протягивается единственный силовой кабель.

Устройства на рынке

Рассмотрим наиболее распространенные в России предложения, как со встроенным автозапуском, так и с внешними блоками.

Генераторы со встроенным автозапуском

SKAT УГБ-4000Е/АВТО. Однофазный агрегат с номинальной мощностью 4 кВт, оснащенный бензиновым двигателем. Его расход топлива — 1,7 литра бензина в час, что при наличии 25-литрового бензобака позволяет ему при номинальной нагрузке работать на одной заправке до 14 часов

Важно помнить, что из-за воздушного охлаждения не стоит давать ему работать дольше 8 часов подряд. В связи с ощутимо шумной работой (до 68 дБ) стоит размещать его в подсобных помещениях или в подвале

Цена этого генератора находится в пределах 53 тысяч рублей.

SKAT УГБ-6000Е/ATS. Версия того же генератора большей мощности. Возможность запитать нагрузку до 6 кВт позволит использовать этот генератор не только на даче, но и в небольшом коттедже. Так как топливный бак генератора имеет ту же емкость (25 л), а его расход топлива вырос вместе с максимальной мощностью, одной заправки ему хватит только на 10 часов работы. При подключении потребителей нужно учитывать, что две имеющиеся выходных розетки рассчитаны на разный ток потребления: 16 А и 32 А. Стоит такой генератор в пределах 64000 рублей.

SKAT УГБ-7000Е/АВТО. Наиболее мощный из бензогенераторов Skat с встроенным автозапуском. Мощность в 7 кВт позволяет ему работать даже со сварочными инверторами, но имеет и оборотную сторону в виде возросшего до 3,5 л/ч расхода бензина. Цена генератора — 67 тысяч рублей.

HUTER DY6500LXA. Компактный бензиновыйоднофазный агрегат с номинальной мощностью 5 кВт. Его бака объемом 22 л хватит примерно на 15 часов работы. При работе этого генератора высок уровень шума: 81 дБ, что требует размещения его в хорошо изолированном помещении. Цена — 53 тысячи рублей.

Hyundai HHY7000FE ATS — пятикиловаттный бензогенератор однофазного тока. При той же цене и мощности, что и Huter, он менее шумен: максимальный уровень звукового давления составляет 69 дБ.

SDMO Technic 6500 E AVR AUTO — это однофазный агрегат с мощностью 8,15 кВА (фактическая номинальная мощность — 6,5 кВт). Расход топлива — 2,6 л/ч. Благодаря примененному американскому двигателю Kohler этот французский генератор надежнее сопоставимых по мощности аналогов из Китая, но и ощутимо дороже: 139 тысяч рублей.

Вепрь АБП 4,2-230 ВX-БCГ AUTO — компактное устройство российского производства, оснащенное бензиновым двигателем Briggs&Stratton. Его выгодно отличают как низкая цена (36 тысяч рублей), так и простота конструкции. Номинальной мощности в 3,9 кВт вполне достаточно для небольшого дома или дачи. Расход бензина не превысит 1,8 л/ч.

Gesan G 5000 H L Auto производится в Испании. Его выходная мощность невелика — 4 кВт, но привлекает низкий расход топлива — всего 1,3 литра в час. Использованный двигатель Honda GX270 известен своей надежностью, что вполне оправдывает достаточно высокую цену в 67 тысяч рублей.

На видео обзор генератора Hyundai, про который мы говорили чуть ранее

Генераторы с подключаемыми АВР

На видео представлен генератор Fubag, речь о котором пойдет ниже

• Huter DY6500LXпо своим характеристикам полностью аналогичен рассмотренному выше генератору DY6500LXA, но при этом стоит почти в два раза дешевле — 27 тысяч рублей. При этом дополнительный 5-киловаттный фирменный блок автозапуска стоит всего 7500 рублей.
• Hyundai HY3100SE — это маломощная (2,5 кВт) однофазная установка в шумозащитном кожухе. Его цена — 32 тысячи рублей, еще в 20 тысяч может обойтись фирменное устройство АВР Hyundai ATS 15.
• FUBAG BS 5500 A ES имеет возможность автоматического запуска как при использовании фирменного блока Startmaster BS 6600, так и других производителей. Мощность этого однофазного агрегата составляет 5 кВт, а расход бензина позволяет ему проработать при номинальной нагрузке до 10 часов на одной заправке 25-литрового бензобака. Цена генератора — 45 тысяч рублей.

Обзор вышеперечисленного генератора Huter в видео ниже

АВР с автозапуском генератора

А как будет запускаться генератор, если исчезнет питание с обоих вводов? Контакт №12 служит для подключения к АВР внешнего источника питания +12В.

Когда у вас пропало напряжение на двух вводах, все контакты К1,К2,К3 получаются в разомкнутом состоянии. При этом автоматически происходит замыкание внутреннего контакта реле К4. За счет этого, формируется сигнал запуска для генератора.

Большинство генераторов с возможностью АВР, управляют заслонкой своей собственной автоматикой. Для этого им нужен только сигнал на старт. Вы его как раз и подаете.

Если у вас этого нет, то можно смастерить такую систему самостоятельно.

После подачи импульса, происходит запуск ДГУ и его прогрев. Когда он прогрелся, напряжение на реле KV1 достигает нормы. KV1 представляет из себя, что-то вроде реле защиты трехфазных двигателей.

Оно необходимо для контроля напряжения 3-х фазной сети (правильное чередование фаз и их номинальное значение). Подойдет например такое — CKF-317.

После срабатывания, реле KV1 замыкает свой контакт KV1.1 и напряжение достигает разъема №16. Также U поступает на контакт №9 (он управляет внутренними цепями AVR) и №22.

AVR это видит и подает сигнал на замыкание реле К3 и катушки КМ3. После чего включаются силовые контакты пускателя генератора КМ3.1 Вся нагрузка запитывается от генератора.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

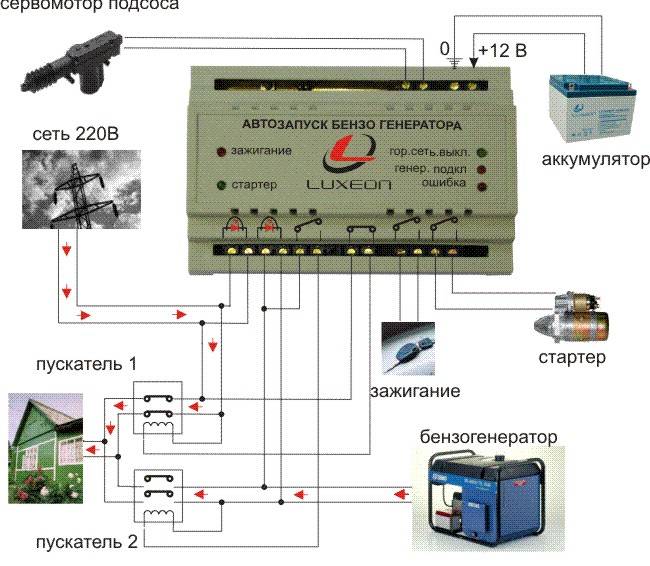

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Как работает система автозапуска генератора

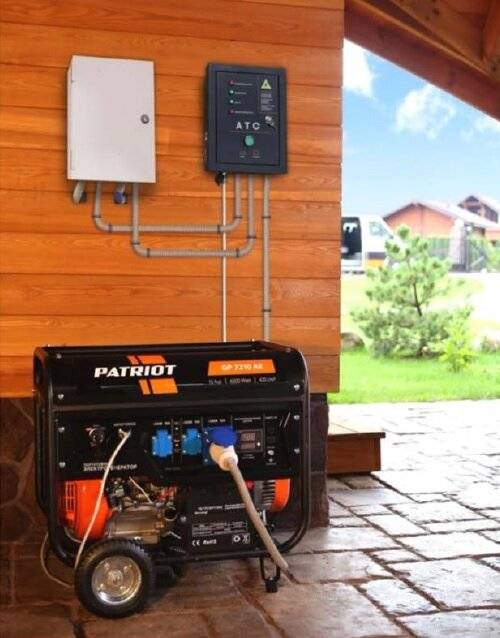

Эту систему генератор+АВР можно по праву назвать Умной, так как она работает вообще без участия человека, полностью автоматически.

В отличие, например от генератора без автозапуска, подключаемого к дому через сделанный мной АВР. Вот пример такого подключения, инверторный генератор Elitech Big 2000.

Система работает так.

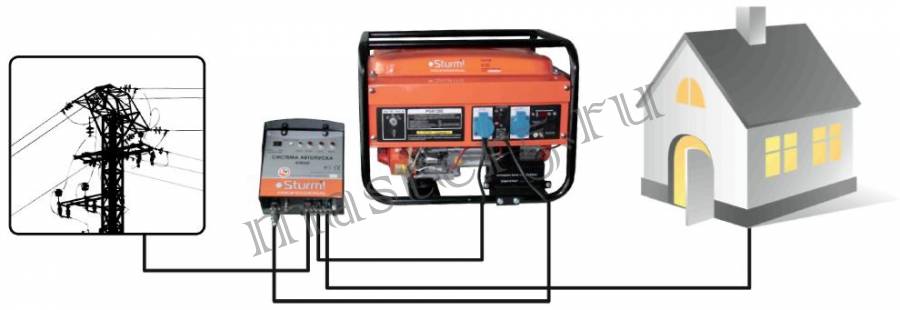

В случае, когда электроэнергия поступает с улицы, она проходит через АВР, и далее – на дом.

Если вдруг питание с улицы пропадает, АВР это сразу распознаёт, и запускает бензиновый двигатель генератора. Поскольку генератор с автозапуском, он сам запускает себя посредством стартера, который питается от встроенного аккумулятора. Далее, через несколько секунд, когда генератор прогреется и выйдет на рабочий режим, АВР переключает дом на питание от генератора. Обитателям дома придётся несколько секунд посидеть без света. Но важные вещи, такие, как котёл отопления, компьютерная и охранная техника, должны питаться через источники бесперебойного питания (ИБП), поэтому особых проблем быть не должно, если всё продумано.

Когда питание с улицы появляется, АВР автоматически подключает дом к улице, и глушит генератор.

Аккумулятор, встроенный в генератор с автозапуском, при первом пуске разряжен, и генератор приходится заряжать посредством ручного стартера, как в генераторе без системы автозапуска. После первого, ручного, запуска аккумулятор автоматически заряжается, и служит в дальнейшем для автоматического запуска. Аккумулятор каждый раз подзаряжается во время работы двигателя генератора, как это происходит в автомобиле.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

• широкий диапазон цен;
• мощность 0,8-12 кВт;
• небольшие размеры;
• существуют стационарные и мобильные модели;
• существуют однофазные и трехфазные;
• используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

• Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
• Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Подведем итог:

Какие комплектующие необходимы для полной автоматизации запуска?

Для построения полнофункциональной системы автоматического резервного энергоснабжения загородного дома вам понадобится:

Расширение системы. Дополнительные опции

Можно добавить в систему GSM модуль и получить возможность дистанционно, с помощью коротких сообщений SMS контролировать параметры системы а также запускать/останавливать генератор.

Можно добавить в систему программируемый таймер и у вас появится возможность запускать генератор в определенное время.

Можно добавить в систему счетчик моточасов генератора. Таким образом вы всегда будете знать сколько наработал ваш генератор и не пора ли производить плановое техническое обслуживание.

Можно добавить в систему циклическое реле времени для обеспечения экономичного режима работы. Например 1 час работает, 1 час отдыхает.

Можно добавить в систему электромагнитный клапан для перекрытия подачи топлива в момент простоя генератора.

Допустим понадобилось включить генератор, нажали кнопку — включился, нажали еще раз — выключился.

Можно добавить в систему радиомодуль и вы сможете заводить генератор дистанционно, по радиоканалу.

Добавим в систему термореле и Ваш генератор будет запущен при понижении температуры в доме или повышении температуры в холодильнике. Таким образом можно существенно экономить топливо. Генератор будет обеспечивать электроэнергией котел или холодильник исключительно при необходимости. Пример такой системы представлен на рисунке ниже.

Учет времени работы генератора.

Перекрытие топливной магистрали.

Дистанционный запуск генератора с кнопки, выключатели или тумблера.

Дистанционный автоматический запуск генератора с брелка.

Не стоит забывать, что блок автоматического запуска генератора можно установить только на генераторы оборудованными электростартером.

Блок автоматического запуска генератора БАЗГ-1 был успешно установлен на генераторах:

• HUTER
• PRORAB
• ELITECH
• Eisemann
• ВЕПРЬ
• БРИГАДИР
• ТЕХЭНЕРГО
• HYUNDAI
• Hitachi
• TIGER
• GREEN POWER
• GREEN FIELD
• NILSON
• HONDA
• ДАЧНИК
• BRIGGS & STRATTON
• Wolsh
• Elemax
• Robin-Subaru
• Sturm!
• Aiken
• Fubag
• SKAT

и может устанавливаться на аналогичные модели.

Установка блока автозапуска на генератор несложная процедура, но она должна осуществляться специалистом (электриком). Процедура установки похожа на установку автосигнализации в автомобиль.

Источник
