Разновидности газовых счетчиков для квартиры

Как осуществляется рабочий процесс газового счётчика

Газовый поток, проходящий через процесс измерения, поступает по входному патрубку  в область корпуса сверху, потом направляется сквозь доступный для прохождения клапан к камере номер два. Процесс повышения общего газового объёма внутри камеры второй влечёт за собой изменение местоположения самой диафрагмы, а также из первой камеры будет происходить избавления от газа, содержащегося во второй камере, к выходу из области клапанного седла, а потом прямиком к выходному патрубку счётчика газа.

По завершению приближения диафрагменного рычага к камерной стенке номер один — диафрагма перестаёт пребывать в режиме действия по причине переключения различных групп клапанов. Компонент клапана, которому присуща подвижность, способен целиком перекрыть клапанные сёдла камер номер один и номер два при деактивации блока камеры.

Популярные модели

Для того чтобы выбрать счётчик газа, надо ориентироваться в моделях, предлагаемых ведущими производителями России. Наиболее популярными компаниями, получившими одобрение экспертов и множество положительных отзывов, являются:

  • Бетар. По оценкам торговых специалистов, популярнейшая компания, по производству ультразвуковых и диафрагменных газовых счётчиков.
  • Газдевайс – производитель известных марок диафрагменных и ультразвуковых моделей приборов учёта.
  • Гастройнефть – компания выпускает струйное оборудование с термокоррекцией.
  • Сигнал – диафрагменные счётчики.
  • Тайпит – диафрагменные и струйные средства учёта природного газа.

Популярные механические счётчики:

  1. Бытовые счётчики ВК-G1,6 (ООО «ЭЛЬСТЕР Газэлектроника», г. Арзамас), выпускаемые по лицензии немецкой фирмы «Elster GmbH», предназначены для измерения бутана, пропана, природного газа. Они устанавливаются в частных жилых строениях, квартирах, коммунальном бытовом хозяйстве.

Паспортные данные:

  • Вес: 1,9 кг.
  • Габариты, мм: 195×212×155.
  • Срок службы: 24 года.
  • Интервал между поверками: 10 лет.
  • Гарантия: 3 года.

Достоинства:

  • Компактность.
  • Есть левые и правые счетчики.
  • Высокая точность измерения.
  • Низкий уровень шума.
  • Работоспособность при высоком уровне загрязнения.
  • Стойкость к коррозии.
  • Блокировка обратного хода.
  • Температурная компенсация.
  • Надёжность в эксплуатации.
  1. СГК-G4 Сигнал (ООО «ЭПО СИГНАЛ», г. Энгельс). Счётчик предназначен для установки в частных домах, квартирах, общественных учреждениях, мастерских и на территории промышленных предприятий.

Технические характеристики прибора:

  • Масса: не более 2,5 кг.
  • Габариты, мм: 220×173×193.
  • Срок службы: 20 лет.
  • Интервал между поверками: 10 лет.
  • Гарантия: 2 года.

Преимущества:

  • Эстетичное исполнение.
  • Малая величина погрешности.
  • Отсутствие шума.
  • Незначительное пневматическое сопротивление.
  • Наличие фиксатора, блокирующего обратное вращение счётчика.
  • Антивандальная защита.
  1. Бытовой счётчик мембранного типа СГД-3Т-G6 бытового, коммунального или производственного назначения.

Технические данные:

  • Вес: 3,8 кг при межцентровом расстоянии в 200 мм; 4,3 кг при межцентровом расстоянии в 250 мм.
  • Габариты, мм: 265×185×250 (200 мм); 310×185×245 (250 мм).
  • Нормативный срок эксплуатации: 20 лет.
  • Интервал между поверками: 8 лет.
  • Гарантийный срок: 2 года с момента установки.

Достоинства:

  • Простота и надёжность.
  • Бесшумность работы.
  • Защита от внешних несанкционированных вмешательств и вредных воздействий окружающей среды.
  • Температурная компенсация.
  • Простота снятия показаний.
  1.  Счётчик газа для частных домов NPM (НПМ) наиболее эффективен в случае одновременной работы газового котла и плиты. При меньшей нагрузке его работа нестабильна.

Основные характеристики:

  • Масса: не более 1,8 кг.
  • Габариты, мм: 188×163×218.
  • Срок службы: 20 лет.
  • Интервал между поверками: 10 лет.
  • Гарантийный срок эксплуатации: 2 года.

Особенности прибора:

  • Возможность уличной установки.
  • Прочный корпус.
  • Устойчивость к перепадам давления.
  • Антикоррозийная защита.
  • Блокировка обратного хода.
  • Модифицированная модель с датчиком импульсов.
  1. Промышленный газовый счётчик СГ 16 (МТ)-100 – достаточно надёжное устройство, применяемое в промышленности и коммунальном хозяйстве для коммерческого учёта.

Паспортные характеристики:

  • Масса: не более 5 кг.
  • Условный проход – 50 мм; длина – 240 мм; высота – 255 мм.
  • Срок службы: 10 лет.
  • Интервал между поверками: 3 года.
  • Срок гарантии: 2 года с начала эксплуатации.

Достоинства измерителя:

  • Набор типоразмеров.
  • Простота монтажа и эксплуатации.
  • Неприхотливость в работе.
  • Широкий диапазон рабочих температур.

Среди недостатков можно отметить: большой вес, некрасивый вид, малый интервал времени между поверками.

  1. Механический расходомер СГМН-1-1-1 G4 мембранный прибор белорусского производства, хорошо зарекомендовавший в коммунальных и промышленных предприятиях.

Паспортные данные:

  • Вес: 3,8 кг.
  • Габариты (длина-высота-ширина), мм, не более: 307×165×223.
  • Срок службы счётчика: 20 лет.
  • Интервал поверок: 8 лет.
  • Гарантийный срок работы: 24 месяца.

Плюсы:

  • Высокая точность показаний.
  • Простота и надёжность конструкции.
  • Цена.
  • Антикоррозийная защита и способность выдерживать широкий диапазон температур: от – 400 C до + 600 C.
  • Простота снятия показаний

Приобретая механический счётчик газа, надо учитывать, что сам прибор не экономит топливо. Его установка позволяет вести точный учёт израсходованного газа без усреднённых показателей. Поэтому окупится он только в течение нескольких лет экономичной эксплуатации.

Как выбрать газовый счетчик

Не каждый расходомер подойдет для квартиры. При выборе учитываются несколько параметров. Самый важный это тип оборудования. Их мы уже описали. После того как из них будет выбран один, останется сделать четыре шага.

1. Определяем место установки

Лучше всего, чтобы это помог сделать специалист. Он поможет выбрать место для оборудования. Посоветует подходящую для таких условий модель. Если это невозможно, придется справляться самостоятельно. Сначала нужно решить, где будет висеть расходомер. Место подбирается с учетом требований.

  • Свободный доступ к устройству для обслуживания, демонтажа.
  • Оптимальная высота размещения 160 см от уровня пола, расстояние до аппарата-потребителя энергоносителя не более 80-100 см.
  • Расстояние от стены до задней стенки корпуса 3-5 см.
  • Запрещено ставить расходомер над плитой, раковиной, в чересчур влажных местах.
  • Нежелательно закрывать аппарат мебелью или любыми другими предметами.

Место расположения определяет конструктивные особенности модели. Так, в зависимости от стороны подачи газовой смеси, они различаются как право и левосторонние.

Подключить устройства на другую сторону невозможно. Знать нужно и сторону, в которую направлено движение струи. На лицевой части корпуса должна быть стрелка, указывающая это направление. Его следует соблюдать.

Следует выяснить диаметр соединительного элемента. Для квартир стандартно используют полудюймовую резьбу. Крайне редко возможны варианты. Для частных домовладений выпускается несколько размеров. Помимо этого варьируются межосевые расстояния у резьбовых соединений. Их тоже необходимо замерить и учитывать при подборе.

2. Определяем пропускную способность

Это объем потока, который модель пропускает за определенное время. Она выбирается больше, чем максимальное потребление. Последнее рассчитывается как сумма потребления всех устройств, использующих голубое топливо. Проще всего провести расчеты, собрав данные из технической документации. Там будет указан максимальный объем. В расчет принимается все оборудование, которое установлено в доме. Даже то, что используют редко.

В случае, когда со временем планируется монтаж дополнительных агрегатов, расчетное потребление еще увеличивается. В итоге пропускная способность выбранной модели должна превышать полученный показатель. Узнать, на какие значения рассчитан измеритель, очень просто. На верхней части корпуса присутствует маркировка. Буква G, рядом с ней находятся цифры. Именно они показывают, сколько кубов в час пропускает модель. Например G1,6; G2,5 и т.д.

3. Выясняем дату изготовления

Самый первый поверочный контроль счетчик проходит на заводе. О его результатах в сопровождающую техническую документацию заносится отметка. Следующий должен быть проведен в срок, установленный для этого типа расходомеров

Неважно, лежал он на складе или был смонтирован в доме. Поэтому нужно выяснить дату изготовления

Неприятным сюрпризом станет известие, что недавно поставленный прибор подлежит поверке или даже замене. А это вполне вероятно, если он «залежался» в магазине.

4. Выясняем наличие термокорректора

Газовая смесь реагирует на температуру окружающей среды. При ее понижении или повышении изменяется плотность вещества. Корректная работа устройства возможна только в пределах 20 о С. В многоэтажке такая температура держится стабильно, поэтому никакие корректирующие элементы не нужны. В частных домах расходомеры нередко закрепляют на улице. Вот в этом случае термокорректор необходим.

Цена расходомеров с дополнительным функционалом выше. Поэтому продавцы стараются продать именно их. Тогда как для владельца квартиры это будут лишние расходы.

Мы разобрались, какой счетчик газа выбрать для квартиры. Это несложно. Только не нужно слепо доверять консультантам в магазине, они заинтересованы в продажах дорогих моделей. Лучше потратить время на изучение технической документации, самостоятельно подобрать подходящий прибор.

Какой газовый счетчик лучше

Механические счетные механизмы отличаются простотой механизма и низкой ценой по сравнению с электронным оборудованием. Имеют высокую степень надежности, но издают шум при работе с нагрузками. Цельный запаянный корпус надежно защищает от попадания пыли и влаги, обеспечивая надежность работы до 30 лет.

Электронное оборудование подсчитывает точный расход, работает бесшумно, имеет компактные размеры. Современные технологии позволяют подключение датчиков для преобразования подсчетов в цифровой код. Дополнительные функции и высокая точность прибора увеличивают стоимость приобретения.

Основными показателями выбора измерительной техники учета остаются пропускная способность механизма.

Что такое газовый счетчик

Такой прибор, как счетчик на газ, предназначен для учета объема проходящего через него природного топлива в кубометрах

Устройство устанавливается на долгий период, поэтому важно выбрать качественный и безопасный счетчик. Одни приборы предназначены для работы на улице, другие можно устанавливать только в помещении

Некоторые изделия для учета потребляемого газа могут стоить дорого, но за счет экономии после их установки, они быстро окупаются.

Виды

Все существующие приспособления для учета потребляемого природного газа подразделяются на следующие основные виды:

  1. Роторные. Применяются в котельных и на крупных предприятиях. Они не требуют подключения к электропитанию, не обладают чувствительностью к системным перегрузкам, имеют высокую выпускную способность.

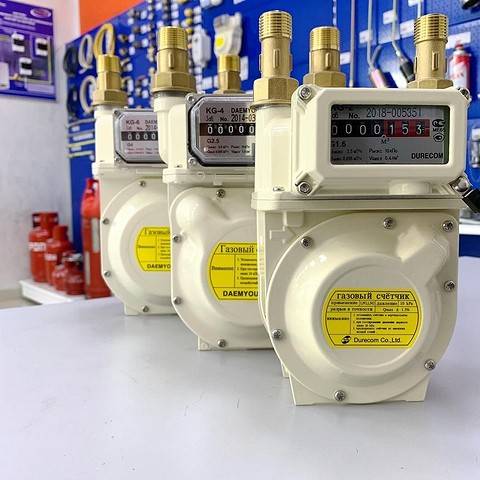

  2. Мембранные. Этот вид учетных приспособлений используется в квартирах и домах, они надежные, точные, недорогие.
  3. Вихревые. Эти счетчики работают за счет колебаний, возникающих от давления при потоке топлива.
  4. Барабанные. Используются в лабораториях.

Марки

Подходить к выбору газового счетчика нужно ответственно – это поможет избежать возможных проблем в работе прибора, а еще сэкономить природное топливо и деньги. Самым популярным прибором учета на сегодняшний день является Гранд, который дает очень точные показания, нечасто выходит из строя и может устанавливаться как в горизонтальном, так и в вертикальном положении.

Не менее востребованными являются приборы мембранного типа Gallus. Эти устройства производятся совместным французско-украинским предприятием, используются в коммунально-бытовом хозяйстве. Многие модели газовых счетчиков Gallus имеют слот для смарт-карты, которая считывает информацию о состоянии прибора, показаниях для дальнейшей оплаты по счетам. Кроме вышеперечисленных изделий, немалым спросом пользуются товары компаний Эльстер, Бетар и Элехант.

  • Янтарная кислота — польза и вред для здоровья, отзывы
  • Тесто на вареники с вишней — рецепты с фото. Как приготовить заварное, кефирное или на молоке тесто с видео
  • Как мариновать лук — рецепты с фото. Как вкусно замариновать лук для салата, рыбы или мяса

Заказывайте промышленные газовые счетчики цена выгодная, услуги монтажа и обслуживания

Мы не случайно остановили свой выбор на счетчиках, которые основаны на ультразвуковой технологии. Эти модели обладают рядом преимуществ,
которые заметно упрощают эксплуатацию оборудования, обеспечивают интеграцию с современными информационными системами, гарантируют точность и
надежность измерений. Мы собрали основные преимущества, которые имеют газовые счетчики промышленные ультразвукового типа и предлагаем ознакомиться с ними:

  • компактные размеры;
  • простой способ монтажа: не требует прямых участков и сварочных работ;
  • высока точность измерений;
  • большая устойчивость к превышениям расхода газа;
  • отсутствие подвижных частей, что увеличивает срок службы;
  • большой срок автономной работы на одной батареи: >5 лет;
  • счетчики внесены в реестр средств измерений, как РФ, так и других стран мира.

Наша компания имеет солидный опыт применения этих изделий и готова оказать вам всемерное содействие в их интеграции в вашу систему
учета расхода газа. Оборудование по своим характеристикам одно из лучших на рынке и это весомый довод для специалистов – опыт применения
изделий подтверждает все преимущества изделий и отличные технические характеристики.

Исходя из качества оборудования, его точности, надежности и возможности интеграции в современные системы, мы советуем выбрать и купить
газовый счетчик промышленный – цена на ультразвуковые модели приемлемая в компании «Теплоком-Сервис Москва». Клиентам мы даем возможность
не только приобрести эти изделия, а и получить услуги по их установке и последующему обслуживанию

Важно отметить и возможность заказа
поверки изделий, которые относятся к ультразвуковому типу счетчиков. У нас есть лицензии на проведения работ с оборудованием этого типа. Предоставьте нам данные вашей системы транспортировки газа и сотрудники «Теплоком-Сервис Москва» подберут для вас оборудование

Если у вас есть
какие-то трудности с определением параметров и типом измерительного оборудования и т.д., то наши консультанты помогут вам и выполнят все расчеты

Предоставьте нам данные вашей системы транспортировки газа и сотрудники «Теплоком-Сервис Москва» подберут для вас оборудование. Если у вас есть
какие-то трудности с определением параметров и типом измерительного оборудования и т.д., то наши консультанты помогут вам и выполнят все расчеты.

Мы сотрудничаем с компаниями, как из Москвы, так и с другими регионами РФ

Обратите особенное внимание, что мы имеем за плечами опыт реализации
проектов, связанных с разработкой информационных узлов по учету расхода газа на крупных промышленных объектах. У компании есть возможность
реализации проекта от простых до самых сложных на различных промышленных предприятиях и коммунальных объектах. Обратитесь в «Теплоком-Сервис Москва», если требуется купить ультразвуковой счетчик газа – цена одно из наших важных преимуществ

Готовы выполнить
установку «под ключ» в точно заданные сроки

Обратитесь в «Теплоком-Сервис Москва», если требуется купить ультразвуковой счетчик газа – цена одно из наших важных преимуществ. Готовы выполнить
установку «под ключ» в точно заданные сроки.

Виды газовых счетчиков

Современные счетчики различаются по своей пропускной способности и принципу действия. В зависимости от конструкции устройства отличаются по своим эксплуатационным характеристикам, что обязательно учитывается при их выборе:

  • Ротационный газовый счетчик — востребованный вариант приборов учета, отличающийся простой и надежной конструкцией, компактными габаритами и высокой пропускной способностью. Устройство подходит для бытового использования, стоит недорого и практически не шумит во время работы. Прибор способен выдержать значительные нагрузки и не зависит от электроэнергии. Но требует проверки раз в пять лет.

Диафрагменные (мембранные) счетчики отличаются высокой надежностью благодаря прочному корпусу. Подходят для установки в любых условиях эксплуатации, в том числе и на улице. Имеют межповерочный интервал в 10 лет, срок службы в среднем 25 лет. Имеют значимый недостаток — достаточно шумная работа устройства и большие размеры, поэтому такой газовый счетчик лучше поставить в котельной. Также на работу прибора оказывают заметное влияние магнитные поля, наводимые рядом расположенным оборудованием. Поэтому возможны погрешности при измерениях, что необходимо учитывать при выборе местоположения устройства.

Электронные счетчики надежны в эксплуатации, компактны в размерах и всегда отображают максимально точные данные, но стоят достаточно дорого. Отличаются длительным межповерочным периодом (10-12) и сроком службы в 20 лет. Подходят для домашнего использования.

Также интерес сегодня представляют счетчики второго поколения, которые значительно упрощают процесс снятия показаний с прибора и их передачу поставщику газа. Эти приборы оснащаются модулями связи GSM, по которым вся информация передается газоснабжающей службе без участия потребителя. Кроме того, многие модели предоставляют возможность выполнять удаленно и другие операции. Например, калибровку прибора.

Пропускная способность

Это второй по важности критерий устройства. Прежде чем определиться, какой лучше купить газовый счетчик, обязательно ознакомьтесь с его пропускной способностью

Производители, как правило, указывают в техпаспорте несколько значений этого параметра — минимальное, максимальное и номинальное. Вас должна интересовать последняя величина. Для стандартных квартир с газовой плитой достаточно моделей с показателями до 2,5 м 3 /ч. Для частных домов с отопительным котлом потребуются счетчик с производительностью до 6 м 3 /ч.

Узнать пропускную способность прибора можно по его маркировке.

Источник

Процедура выбора и покупки

Перед тем, как купить прибор, пригласите к себе домой сотрудника газовой организации, который осмотрит строение системы газоснабжения, посчитает необходимую пропускную способность и подскажет с какими характеристиками стоит приобрести счетчик.

Покупать оборудование стоит только в надежных магазинах, которые продают качественную продукцию и дают гарантию. Не берите изделия на рынках и в сомнительных торговых точках. Нет никакой уверенности, что вам не продадут подделку.

Также можно приобрести измеритель через интернет – на сайте производителя или торговых площадках. В этом случае вам отправят товар по почте, курьером или передадут в специализированный пункт выдачи.

Каждое устройство обязательно должно иметь паспорт, в котором указывается дата первой поверки.

Советы редакции Zuzako по выбору газовых счётчиков

Правильно выбирать газовый счётчик умеют только профессионалы, которые ежедневно работают с этим прибором учёта. Чтобы хоть немного разобраться в этом, рекомендуем посмотреть фото новых и старых моделей, почитать отзывы о наиболее популярных устройствах, а также изучить их характеристики и учесть рекомендации нашей редакции. Всё это даст возможность приобрести качественный, надёжный и максимально точный прибор.

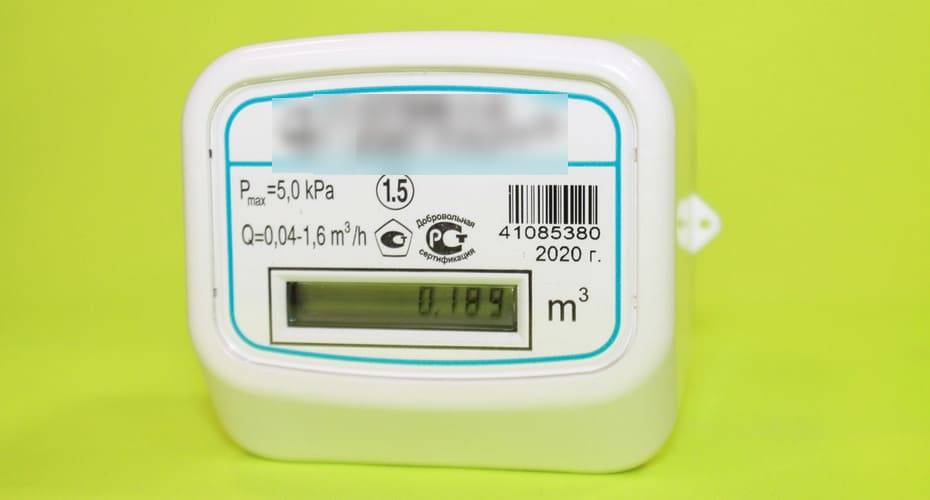

Электронные модели

Электронные газовые счётчики с каждым годом становятся всё более популярными. Они постепенно замещают устаревшие механические модели и опережают их по многим показателям. Прежде чем покупать себе электронный прибор учёта, вы должны ознакомиться с несколькими полезными рекомендациями.

Советы по выбору:

  1. На всех электронных моделях указывается стандартная маркировка с литерой G, позволяющая определить пропускную способность счётчика. Для бытовых целей рекомендуем покупать приборы G1-G6, а для промышленных – от G10 до G
  2. Желательно, чтобы покупаемый счётчик был оснащён термокорректором и пылеулавливающим фильтром. Первый позволит автоматически измерять расход голубого топлива независимо от температуры в помещении, а второй защитит устройство от попадания внутрь мелких частиц, негативно влияющих на точность измерений.
  3. Старайтесь покупать электронные счётчики с максимальным проверочным интервалом (не менее 10 лет). В противном случае вам придётся часто обращаться к поставщику газа и проходить непростую процедуру проверки электронного прибора учёта.
  4. Модели электронного типа стоят дорого. Из-за этого советуем покупать счётчики с максимально долгим сроком службы (указывается производителем). В большинстве случаев этот показатель составляет 20–25 лет.
  5. Покупайте электронные счётчики только лицензированных на территории вашей страны производителей. В этом случае вероятность покупки по-настоящему качественной фирменной модели будет значительно выше.

Механические модели

Счётчики механического типа не такие точные, как электронные. Несмотря на это, они пользуются большой популярностью у бытовых потребителей газа. Такое стало возможным благодаря низкой стоимости, надёжности и долговечности приборов. Прежде чем покупать и устанавливать механическое устройство, не забудьте изучить рекомендации нашей редакции.

Советы по выбору:

  1. Одной из главных характеристик счётчика газа является его пропускная способность. У механических моделей, устанавливаемых в городской квартире, этот показатель должен быть сравнительно небольшим (до 2 м3/ч), а у приборов для частных домов – высоким (5–6 м3/ч). Если механический счётчик ставится на предприятии, то его пропускная способность должна равняться 12–16 м3/ч.
  2. Если не хотите иметь проблемы с газоснабжающей компанией, то рекомендуем вам покупать механические модели с блокировкой обратного хода. Её наличие сделает невозможной «отмотку» счётчика и значительно упростит процесс его плановой проверки контролирующими органами.
  3. Механические счётчики часто располагают вне помещения (например, за пределами частного дома или цеха завода). В этом случае нужно выбирать модели, которые оснащены защитным коробом (от осадков, ультрафиолета, механических воздействий).
  4. Лучше всего покупать механические приборы учёта, которые можно устанавливать и на горизонтальном, и на вертикальном участке трубопровода.
  5. Чтобы монтаж газового счётчика был простым и быстрым, необходимо правильно подобрать межосевое расстояние и диаметр резьбы штуцеров. Для квартиры подходят модели с показателями 110–130 мм и ½ дюйма соответственно. При этом для частных домов оптимальным вариантом станут устройства с межосевым расстоянием 250 мм и диаметром резьбы ¾ – 1 дюйм.

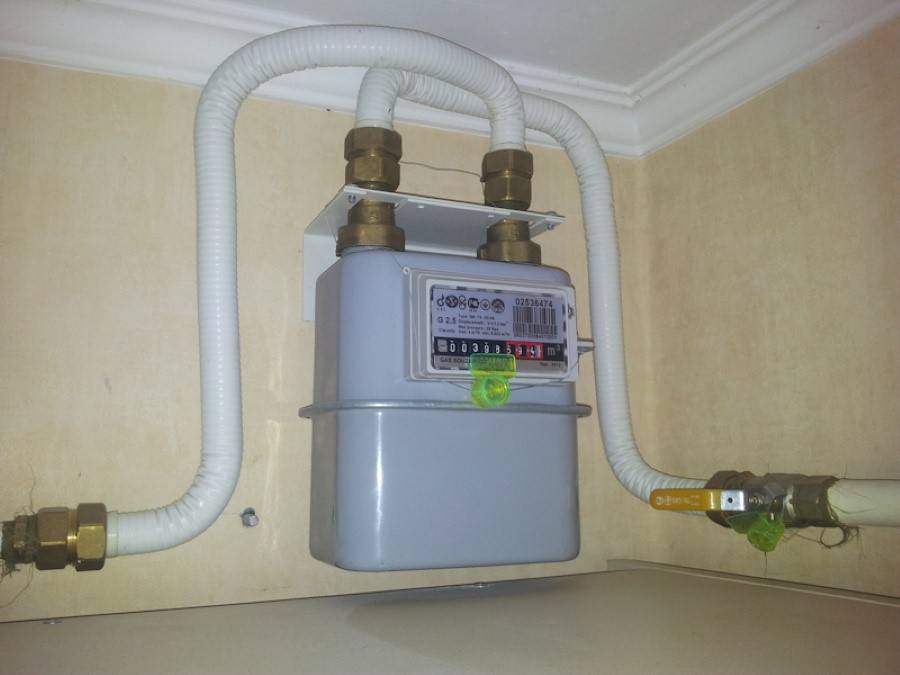

Особенности монтажа

Для начала, нужно обратить внимание на соответствие диаметра резьбы на газовых трубах в доме и на корпусе газового счетчика. В квартирах, как правило, это резьба в 1/2 дюйма

В частных домах диаметры газовых труб составляют 3/4 или 1 дюйм. В промышленных установках диаметр может быть произвольным и выбор следует осуществлять индивидуально

В квартирах, как правило, это резьба в 1/2 дюйма. В частных домах диаметры газовых труб составляют 3/4 или 1 дюйм. В промышленных установках диаметр может быть произвольным и выбор следует осуществлять индивидуально.

Также следует учесть расположение газового оборудования относительно газовой трубы в помещении. Исходя из этого выбирается счетчик с соответствующим направлением потока газа. Если газовая труба расположена справа – следует установить правосторонний счетчик и наоборот.

При установке газового счетчика нужно учесть также особые требования к его расположению. Расстояние от поверхности газовой плиты до нижней поверхности счетчика должно быть не менее 400 мм, счетчик должен находиться левее или правее от боковой поверхности плиты на удалении не менее 50 мм.

Довольно часто в частных домах установка счетчика производится не в помещении, а на улице. Показания обычных газовых счетчиков могут изменяться при понижении температуры из-за уменьшения объема холодного газа. Такой режим использования недопустим, поскольку показания будут некорректными. Для уличной установки в счетчике обязательно должен быть термокорректор. Наличие термокорректора обозначено в конце маркировки большой буквой Т (напр., BK-G1,6T).
