Бетоносмеситель своими руками: делаем принудительный бетоносмеситель, изучив чертежи

Принудительный замес детали и узлы

Правильная конструкция бадьи самодельной бетономешалки

Описанная выше конструкция позволяет достаточно быстро и с приемлемым качеством залить фундамент под дачный домик или сарай. Если же вы затеваете строительство покапитальнее, вам потребуется принудительная бетономешалка. Они также доступны для самостоятельного изготовления, есть конструкции попроще и посложнее. Рассмотрим для начала отдельные узлы.

Бадья

Цилиндрическая бадья для механической или комбинированной мешалки – это, вообще говоря, нехорошо. Раствор в углах не перемешается как следует, или придется очень долго вращать, напрягаясь или расходуя электроэнергию. Исключение – бетономешалка с вращающейся горизонтальной бадьей и гребенчатыми миксерами, описанная ниже.

Бадью из бочки, самую доступную, следует хоть немного скруглить: надрезать сваркой и переварить в «яйцо» или «грушу», как показано на рисунке. Для небольших порций раствора отличная бадья получается из двух тазиков; оцинкованных или эмалированных – все равно. Если мешалка применяется от случая к случаю, пойдут и пластмассовые, скрепленные по ободу изогнутой корытцем металлической лентой, стянутой болтом. Днище одного из тазиков вырезается, и такая бадья может быть только наклоняемой: боковой выгруз устроить невозможно.

Горловину наклоняемой бадьи с верхним выгрузом необходимо в любом случае подкрепить поперечной планкой; лучше – двумя, вваренными накрест.

Привод

  • Маховик от автомобильного двигателя, подойдет старый от любой легковушки.
  • Шестерня-бендинг (которой стартер подключается к маховику) оттуда же.
  • Ступица колеса от того же автомобиля.

Как выглядит такой привод в сборе, видно на рисунке справа. Ось, на которой вращается маховик и бадья вместе с ним, коренным концом входит в муфту с шарикоподшипником качения №208, находящуюся внутри ступицы.

Это один вариант; второй – приварить ступицу к маховику, а к ступице болтами прикрепить за днище бадью. В таком случае подшипниковая муфта крепится к маховику, и нужна вторая муфта на подкреплении горловины бадьи. На подшипник верхней муфты при наклоняемой бадье с верхним выгрузом все время будет попадать раствор, поэтому такое решение оправдано лишь при горизонтальной бадье с боковым выгрузом и глухими днищами.

Если найдется механический редуктор с нужным передаточным отношением, отлично – достаточно подсоединить его к оси. Для наклонной бадьи предпочтительнее прямой редуктор; для горизонтальной – угловой, но тут уж дело мастера боится, смотрите сами, как вам удобнее будет.

Скорость вращения бадьи – 30-50 об/мин. При большей скорости раствор начнет разбрызгиваться, а при меньшей плохо перемешается. Для обеспечения нужной скорости зубчатую передачу при необходимости дополняют ременной, как показано на том же рисунке.

Мощность двигателя берут из расчета 20 Вт/л для наклонной вращающейся бадьи, 15 Вт/л для горизонтальной вращающейся и 12 Вт/л для неподвижной бадьи и миксера, вращающегося на оси. Указанная мощность – минимальная; большая, разумеется, не повредит. Объем относится к объему раствора обычной вязкости, а не всему объему бадьи. То есть, если у вас есть движок на 1,2 кВт, то в бадью из 200 л бочки можно будет загружать всего 60 л раствора обычного, и 45 л сухого на стяжку. Поэтому при выборе посудины для бадьи за объемом гнаться не следует, нужно прежде определиться с мотором и идти от него.

Миксер

Конструкция миксера для самодельной мешалки особого значения не имеет. Его конструкция важна для промышленных мешалок большого объема. А вот расположение имеет значение.

В самодельных мешалках, особенно с бадьей из бочки, миксер лучше приваривать к оси: знакопеременные нагрузки на тонкостенный сосуд не пойдут на пользу его долговечности. Исключение – во всем, кроме сложности изготовления, отличный гребенчатый миксер.

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс

Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Изготовление бадьи

Бадья-миксер для бетономешалки должна иметь достаточную прочность, поэтому для ее изготовления необходим металл толщиной не менее 2 мм. Дно бадьи выполняют из более толстого металла 5 мм. В области горловины бадья сужается в виде конуса. Чертеж бадьи приведен на рисунке.

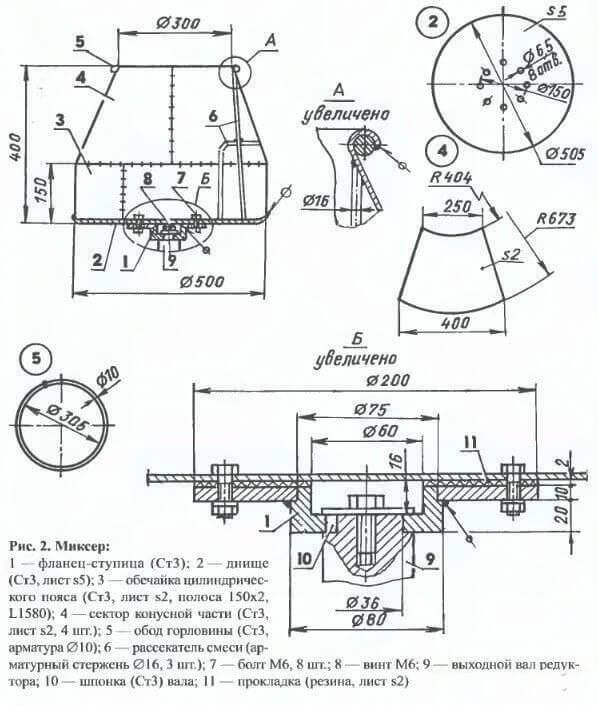

Чертеж бетономешалки

Технология выполнения бадьи-миксера:

  1. Из стали выполняют фланец-ступицу по чертежу. Можно использовать готовую деталь подходящих размеров.
  2. Из листовой стали 5 мм выкраивают днище в форме круга, размечают и сверлят в нем 8 отверстий диаметром 6,5 мм для крепления фланца-ступицы в соответствии с чертежом.
  3. Из стали 2 мм выкраивают обечайку шириной 150 мм и лепестки конуса – 4 штуки.
  4. Детали сгибают по шаблону или с помощью тисков и молотка.
  5. С помощью сварочного аппарата соединяют лепестки в конус, образующий горловину. К конусу приваривают обечайку, усиливая ее стальной лентой, приваривают дно. Швы зачищают от окалины.
  6. Горловину необходимо усилить, чтобы избежать ее деформации. Сделать это можно при помощи арматурного прутка 10 мм, согнутого в окружность необходимого радиуса. Пруток приваривают по внешнему краю горловины на расстоянии 1 см, после чего загибают края наружу и развальцовывают их вокруг прутка.
  7. Внутри бадьи дополнительно приваривают крест-накрест три рассекателя, выполненных из арматурного прутка 16 мм, загнутого под прямым углом. Они придадут конструкции дополнительную прочность и улучшат условия смешивания раствора.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

  • для замешивания 1 л раствора расходуется мощность 20 Вт;
  • качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

  • глубина − 50 см;
  • диаметр – 60 см.

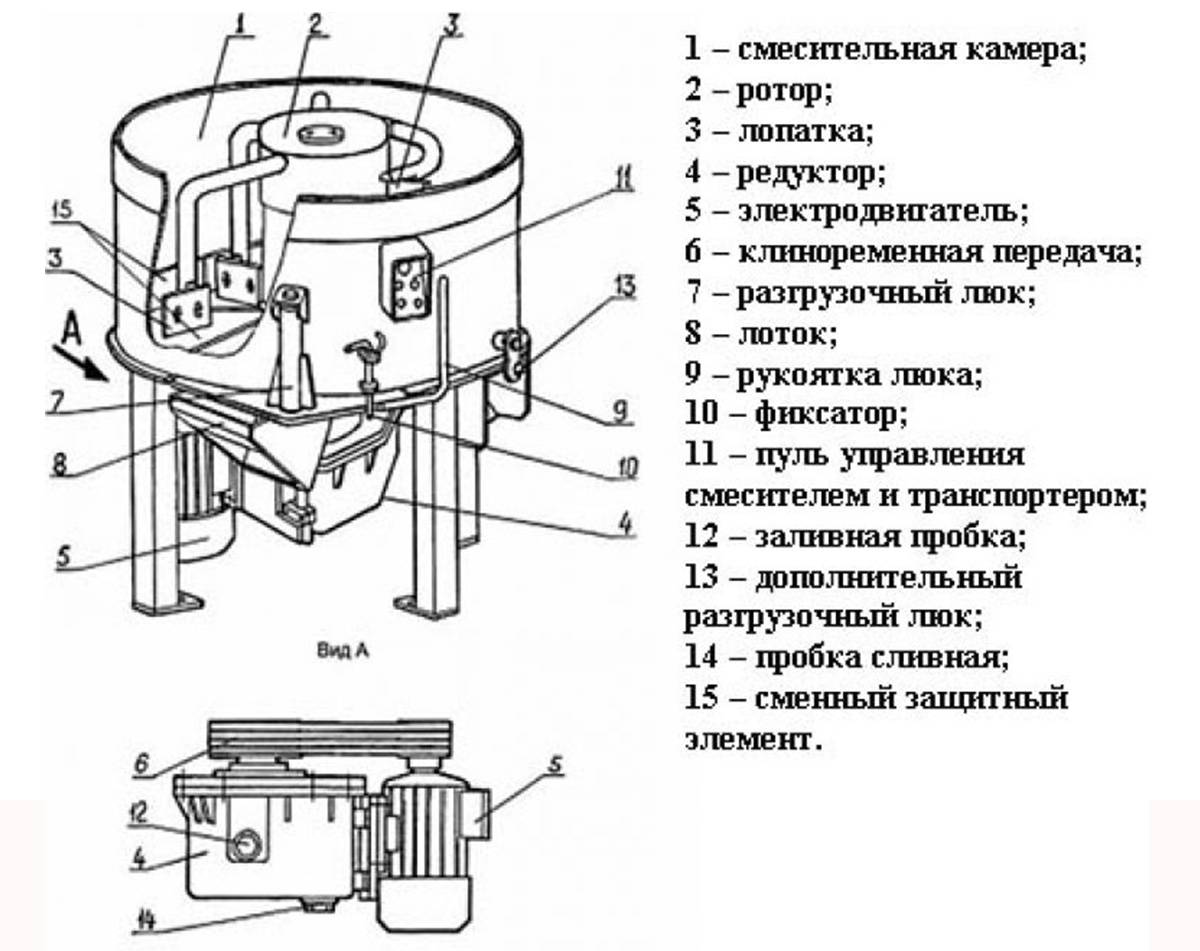

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

  • арматуру;
  • куски швеллера;
  • уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

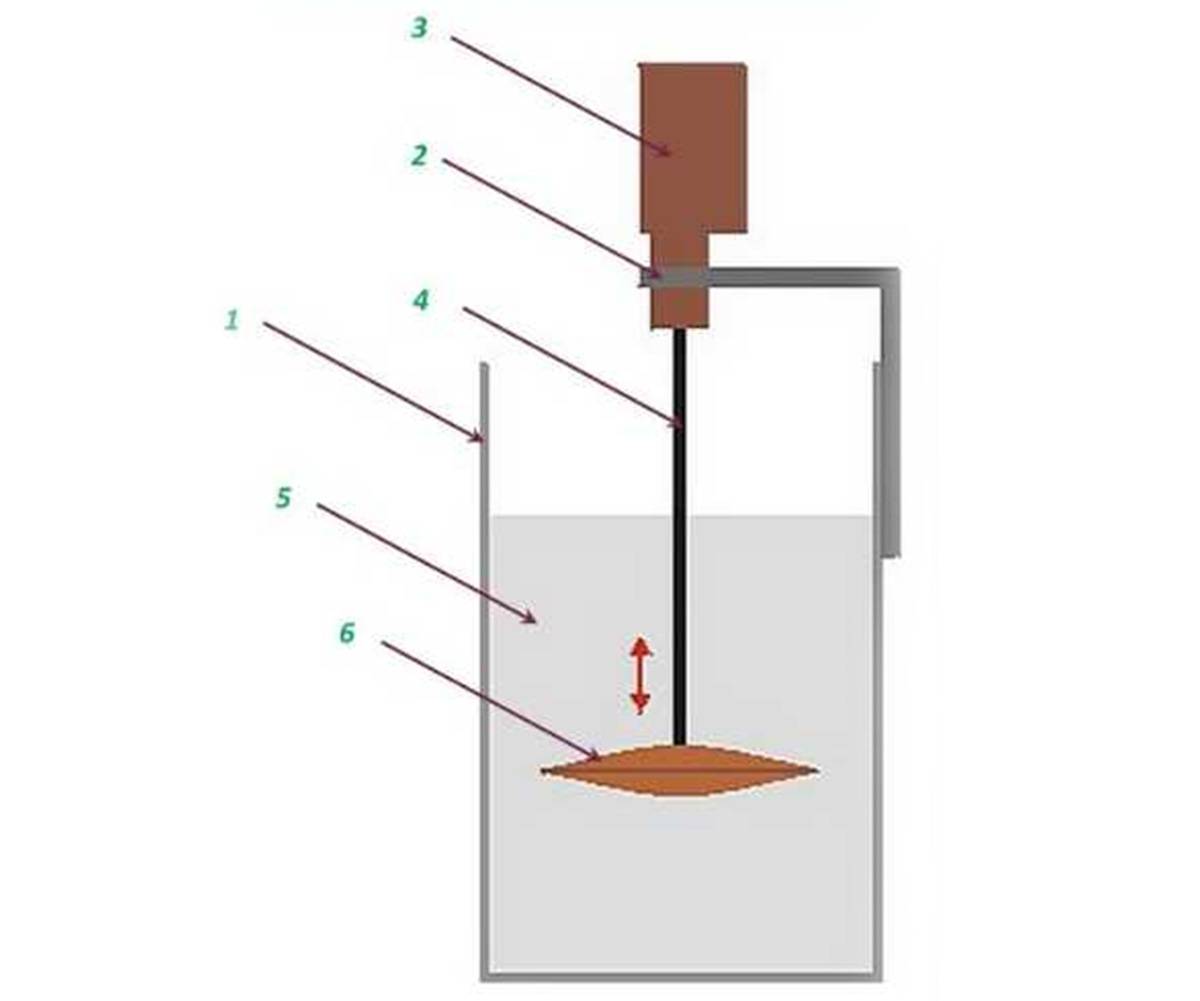

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

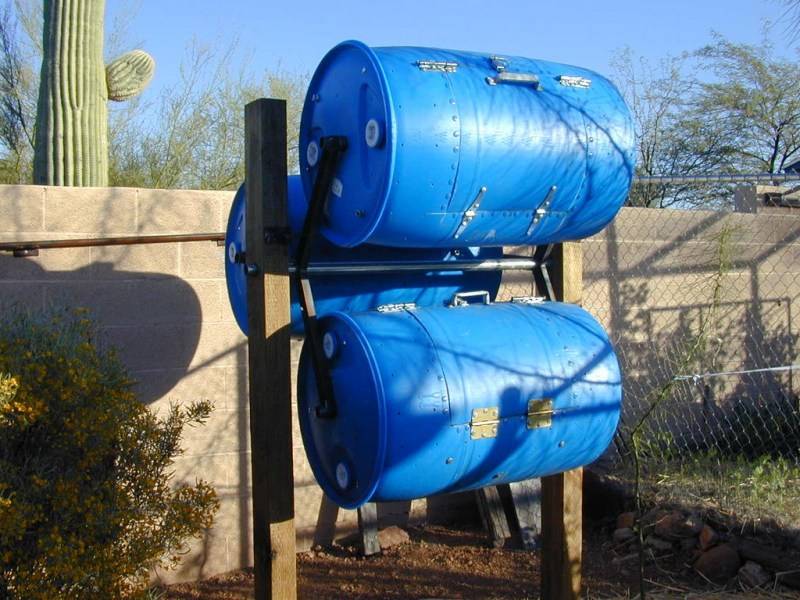

Бетономешалка с ручным приводом из бочки

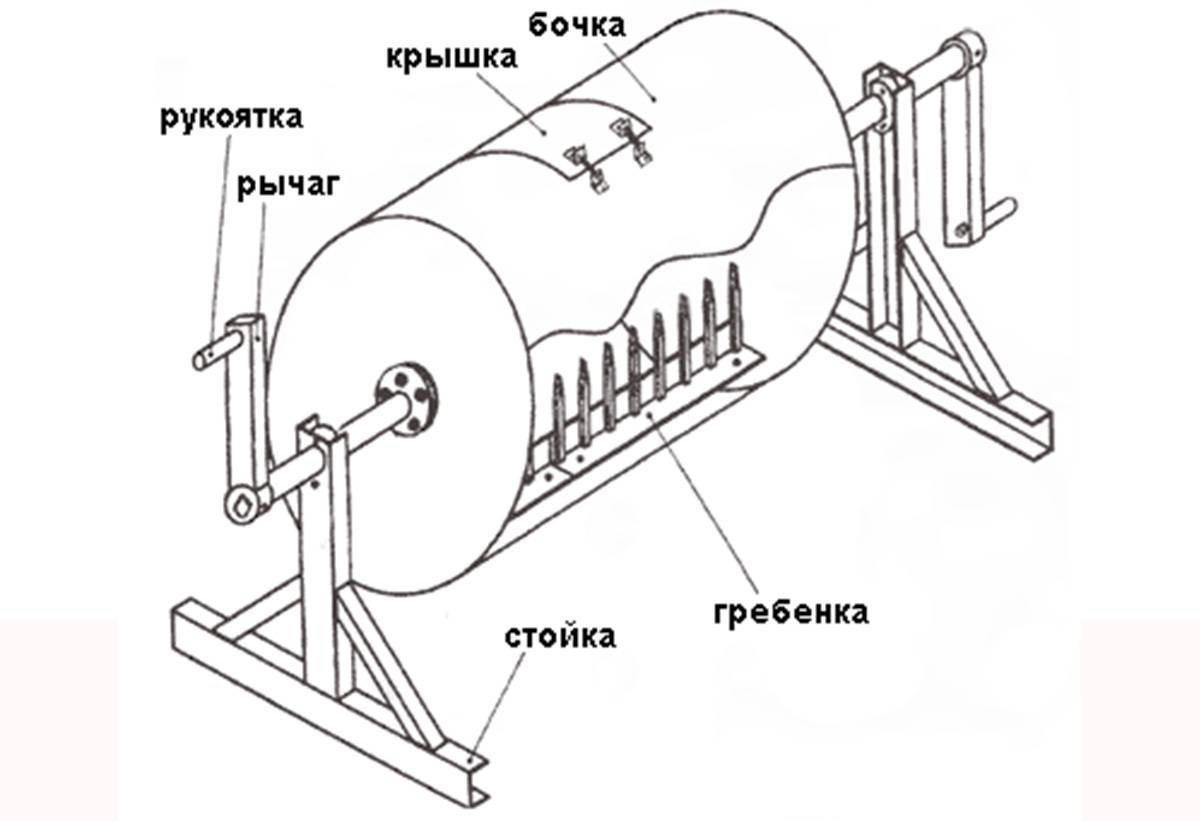

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

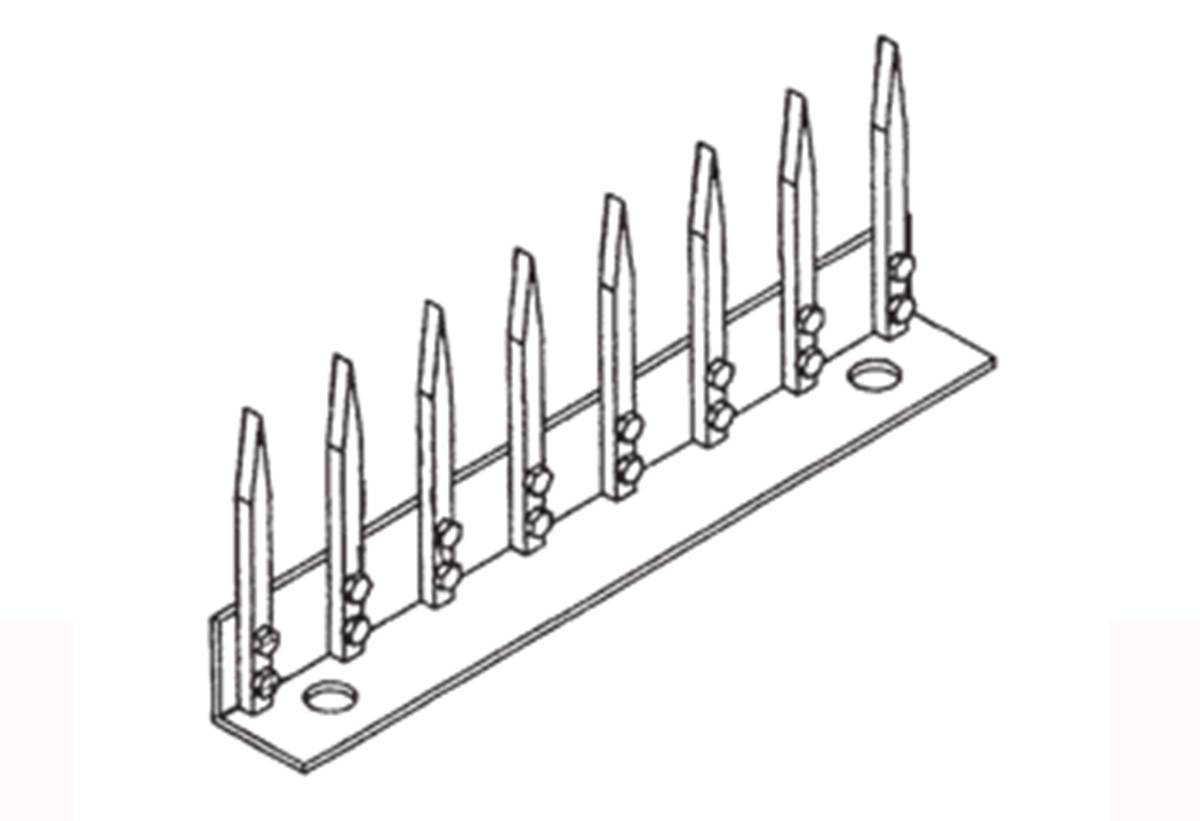

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

  • шаг – 5 см;
  • диаметр – 12 мм;
  • длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

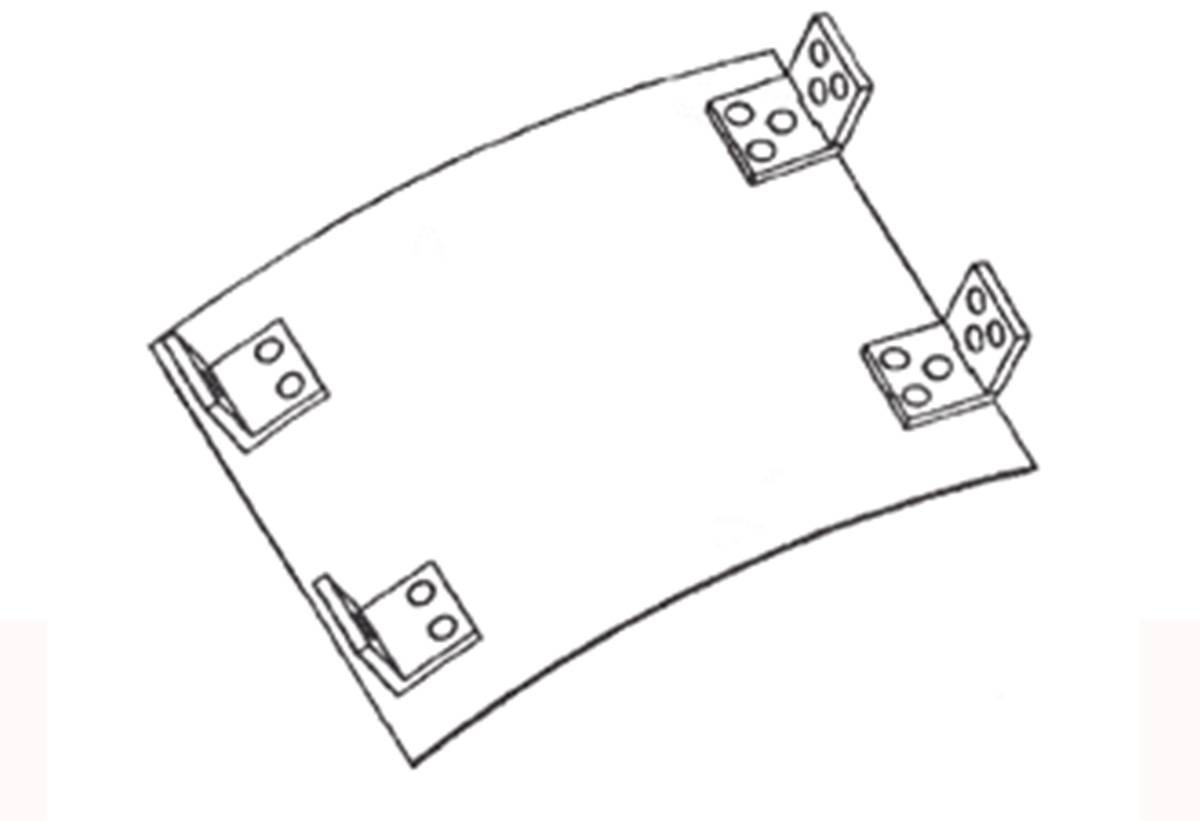

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Изготовление бетономешалки с механическим способом перемешивания

Бетоносмеситель принудительного действия перемешивает раствор механическим способом, как миксер. При этом внутри неподвижной емкости вращается горизонтально либо вертикально расположенный вал с лопастями. Простой вариант такой конструкции представлен ниже на чертеже.

Небольшие по объему барабаны, располагаемые горизонтально, можно оснащать рукояткой для ручного вращения. Но все же эффективнее и практичнее устанавливать на оборудовании электродвигатель. При этом наиболее проще будет собрать передаточный механизм на ременной передаче. Подходящий объем бадьи подбирают по мощности электромотора. Раму изготовить можно такую же, как и для гравитационной модели ручного вращения. Весь процесс рассмотрен выше.

Чтобы лопасти вращались, а барабан оставался неподвижным, к его бокам в местах прохождения вала приваривают фланцы, в которые вставляют подшипники. Затем устанавливают саму ось. После закрепления концов вала с бадьей на раме проверяют свободность его вращения. Для выгрузки готового материала нередко делают в дне емкости плотно закрывающийся люк. Также довольно часто саму бадью фиксируют шарнирно, штопоря ее при перемешивании. При выгрузке стопор снимают и переворачивают емкость, высыпая готовый состав через засыпное отверстие.

В бетономешалке принудительного действия не получится приготовить качественный раствор со средним либо крупным по размерам наполнителем. Также неудобно очищать бадью после работы: состав остается между лопастями, вдоль стенок. Сложность представляет и надежная герметизация подшипников вала от попадания раствора и подгонка лопастей по размеру так, чтобы они не терлись об емкость и при этом зазор был наименьшим. Но использование механического перемешивания позволяет хорошо перемешивать мелкодисперсные смеси, например, штукатурные, шпаклевочные.

Почему нельзя дрелью?

Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:

Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.

А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.

Сборка бетономешалки

Классическая бетономешалка для домашнего пользования – это принудительная конструкция, которая собирается в последовательности: подбор емкости, конструирование рамы и установка привода. Каждый этап будет рассматриваться в отдельности. Так же у нас сайте вы найдете статью пропорции бетона в ведрах для бетономешалки, которая вам пригодится.

Этап первый – емкость

Для бетономешалки используется емкость, объем которой подходит для последующих работ. Здесь следует учитывать, что выбранную емкость в дальнейшем забивается всего на 30-40% от всего объема – оставшееся место используется для тщательного смешивания компонентов. В связи с приведенным фактом для самостоятельного замешивания раствора рекомендуется использовать емкости объемами от 100 до 200 литров.

Если было решено собирать устройство с использованием стандартного бидона, придется провести дополнительные действия. Так, на дне бидона зачастую остается немало не перемешанной смеси. Чтобы этого избежать, в самоделок дополнительно приваривают листы металла для скашивания углов дна.

Также необходимо заузить и верхнюю часть бочки, что делается довольно просто – верх бочки разрезается на равные части перпендикулярно к ободку. Полученные части свариваются между собой, обеспечивая равномерное и покатое заужение. Когда бочка готова, приступают к следующему этапу.

Этап второй – рама

Рама бетономешалки – это основа и опора. Ее лучше делать на колесах, чтобы была возможность перемещения конструкции. Рама – обычная сваренная модель из профильных труб и листового металла, к которой приваривается емкость. Зачастую ее делают на шарнирах и одной опоре, которая потом наклоняется вниз, и полученная смесь выливается, словно с тачки. Получается надежная горизонтальная конструкция, не занимающая много места.

Раму легко сделать и стационарную – невозможную для передвижения. Такая рама будет уместна на дачном участке, где заливка бетонированной смесью оказывается необходимой постоянно, но в небольших количествах. Чертежи для самодельной бетономешалки с учетом изготовления рамы также можно найти в статье.

Этап третий – привод

На последнем этапе следует приступить к изготовлению привода. Если это ручная бетономешалка, то все заканчивается прикреплением одной лишь ручки – в собранном виде устройство приводится в действие при воздействии на ручку.

Гораздо сложнее приходится в изготовлении электронного привода.

Все происходит в последовательности:

  1. Если бетоносмеситель сконструирован с учетом наклонной рамы, мощность привода определяется как 20 Вт на литр готового раствора. А для горизонтального устройства достаточно и 15 Вт.
  2. Изготавливают привод с учетом оптимальной скорости вращения емкости – допустимая скорость вращения должна укладываться в диапазон от 30 до 50 оборотов за минуту.

Переходим к ответственному моменту

  1. Редуктор с подобными характеристиками найти на так просто, поэтому лучше собирать его самостоятельно. Для этого могут подойти готовые двигатели от старой стиральной машины или детали от автомобиля.
  2. При использовании, к примеру, деталей автомобиля редуктор изготавливается путем соединения маховика с зубчатой венечной шестерней и ведущей шестеренки от стартера автомобиля.
  3. Маховик прикрепляется к днищу емкости, бетоносмеситель запускается

Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.

Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым

Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Изготовление из бочки

В бочковом устройстве раствор двигается наискосок: смесь перемещается от одной стороны к другой. Здесь можно сделать два типа бетономешалки: ручную или электрическую. Преимущества:

  • понятная конфигурация для пользователей;
  • меньшая стоимость изделия;
  • исключение проблем, связанных с ремонтом.

Для создания бетоносмесителя в домашних условиях потребуются бочка на 0,1-0,2 куба, толстая труба диаметром 32 миллиметра, прут для оси диаметром 30 миллиметров, руль автомобиля, петли от дверей, аппарат для сварки, ножовка по металлу и болгарка.

Снизу и сверху в центре бочки сделать отверстия, продеть металлическую ось диаметром 30 миллиметров и качественно обварить, чтобы бадья хорошо прикрепилась. Сбоку (по центру бочки) вырезать отверстие размером 90*30 сантиметров для подачи раствора. Очень маленький люк затруднит засыпание смеси, а слишком большой – повлияет на прочность устройства. Далее из квадрата соорудить несколько лопастей и приварить внутри емкости к оси и к стенке бочки. В основном делают 5 лопастей. Теперь нужно установить крышку и закрепить ее на дверные петли, которые привариваются к бочке.

Чтобы агрегат прослужил длительное время, стоит придерживаться следующих рекомендаций:

при сборке важно обращать внимание на надежность соединительных элементов всей конструкции;
если нет аппарата для сварки, то все части соединяются болтами с шайбами;
также особое внимание стоит обратить на герметичность;
наклон бочки должен быть примерно 5 градусов по отношению к земле;
все вращающиеся элементы необходимо тщательно смазывать, чтобы обеспечить бесперебойную работу бетономешалки.

Если есть желание, агрегат можно сделать переносным, используя колеса от любой тачки или даже стиральной машинки.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

  • Как подобрать окна для мансарды

  • Рулонный газон: виды, укладка газона и уход

  • Дизайн крыльца частного дома — идеи красивого оформления в 2021 году (131 фото)

Далее проектируем основание. Чертеж его тоже должен содержать. Основание нужно такое, чтобы смогло выдержать и бетон, и саму бетономешалку. Оно обязательно должно быть крепким и устойчивым. Легким вариантом будет участок из бруса, более крепким будет основание из металла.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Сделаем выводы: бетономешалка является неотъемлемой частью строительных работ, и при небольших усилиях ее можно сделать своими руками как ручную так и с электродвигателем. Главное, не забывайте о чертежах, и тогда сам работа будет сделана без ошибок и за короткий срок!

Общий чертеж смесительной бадьи

Общие габариты емкости, без узла соединения с редуктором – 400 ÷ 500 мм. Казалось бы – немного, компактно, но даже только в цилиндрической части помещается порядка 30 литров раствора – вполне приемлемый показатель для бытовой бетономешалки.

. – автомобильная колесная ступица. Можно эту деталь изготовить и самостоятельно, но все же проще воспользоваться готовой.

. – днище бадьи. Вырезается из стального листа, желательно толщиной 5 мм. На рисунке ниже эта позиция показана отдельно в увеличенном виде. Отверстия (8 шт, диаметром 6,5 мм) должны точно совпадать с отверстиями на ступице (поз.. )

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

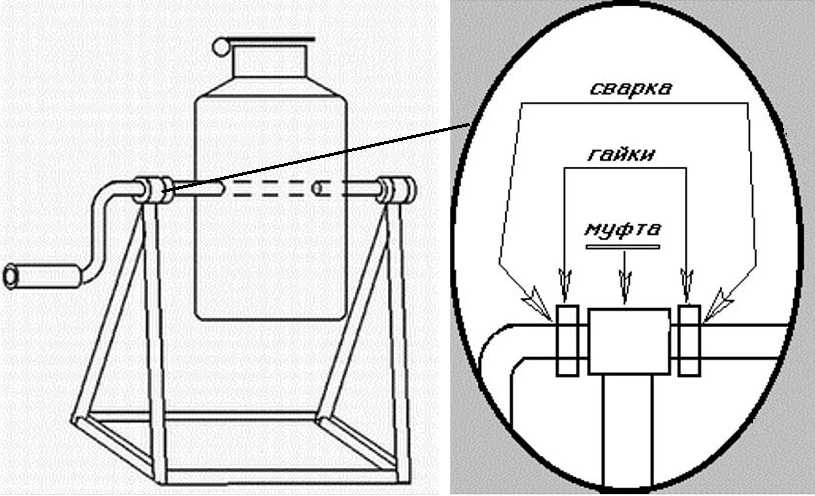

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

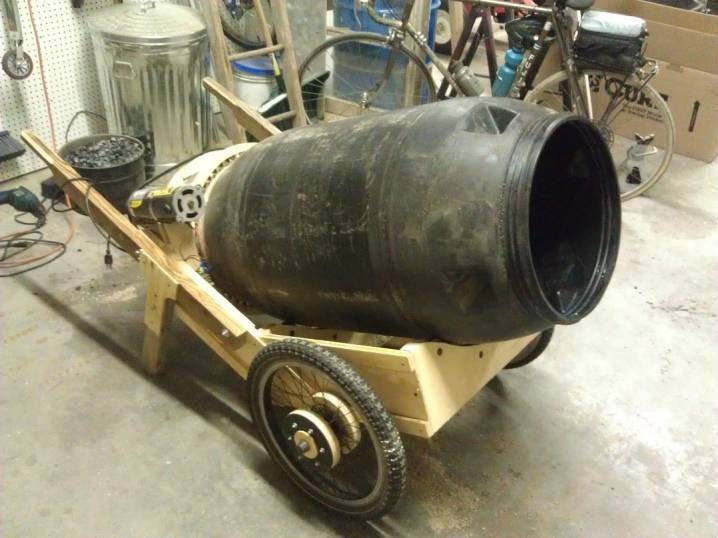

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна

Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже

Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.

Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.

Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).
