Выбираем газовый котёл для отопления бани

Конструкция самодельных котлов

Для самостоятельного изготовления котла для бани стоит заранее озаботиться приобретением таких инструментов и материалов:

• сварочный аппарат,
• болгарка,
• куски арматуры,
• отрезок трубы соответствующей длины и диаметра,
• металлические петли для закрепления дверок,
• кран для бака с горячей водой.

Технология изготовления металлического твердотопливного котла цилиндрической и прямоугольной формы несколько отличается.

Цилиндрический котел

Лучшим материалом для такого котла станет толстостенная (6-8 мм) труба диаметром 400-500 мм.

Можно использовать менее тонкое железо, к примеру, обыкновенную бочку, но срок службы такого котла будет гораздо меньшим.

1. Отрезок трубы длиной около 1 м будет служить камерой сгорания. К этому элементу приваривается днище и крышка из листовой стали толщиной 5 мм или более. Для придания котлу устойчивости можно дополнительно приварить к днищу ножки из отрезков швеллера.
2. Отступив от дна заготовки 3-5 см, при помощи болгарки аккуратно выпиливается прямоугольное отверстие размерами 10х15 см. Вырезанный кусок металла также пригодится – он послужит дверцей поддувала и зольника.
3. К дверце приваривается ручка и петли, при помощи которых она закрепляется на корпусе котла.
4. Над зольником, выше его на 5-10 см, внутрь трубы вваривается колосник. В данном случае это может быть просто лист металла соответствующих размеров, с равномерно проделанными отверстиями, способными беспрепятственно пропускать золу. Вместо листа металла можно приварить несколько толстых отрезков арматуры.
5. Отступив от колосника еще 5-10 см, выпиливается еще одно отверстие – дверца топки. Ее размеры должны быть не менее 25х40 см, в противном случае закладывать дрова будет неудобно. Дверца также оснащается петлями и ручкой, после чего устанавливается на место.
6. Непосредственно над топкой будет размещена каменка. Ее высота принимается равной высоте самой топки, а в средней ее части со стороны парилки также монтируется дверца. Через нее осуществляется закладка камней и выход раскаленного пара.
7. В самой верхней части котла монтируется бак для воды. По всей его высоте, ровно по центру, проходит отрезок трубы сечением около 100 мм и высотой приблизительно в две высоты самого бака, выполняющий роль дымохода. Нагрев воды будет осуществляться за счет движения горячего дыма и раскаленного воздуха от камней, расположенных снизу. В верхней части бака стоит предусмотреть откидную крышку, а внизу вварить кран.

Рекомендуем ознакомиться: Куда грамотно и безопасно спрятать трубы отопления в частном доме?

Интенсивность горения регулируется двумя способами:

• При помощи заслонки в дымоходе (этот элемент можно встретить далеко не во всех видах конструкции).
• Через поддувало, объединенное с зольником.

Прямоугольный котел

Изготовление котла такой формы потребует больше усилий. Заготовки необходимо будет тщательно обмерить, а для соединения элементов понадобится большое количество сварных швов.

В качестве материала наилучшим образом подойдет жаропрочная легированная сталь толщиной 4-6 мм. Для парной, имеющей объем 20 кубических метров, оптимальными габаритами готового котла будут 450х450х600 мм.

• Стальной лист необходимой толщины аккуратно размечается и разрезается при помощи болгарки. Одновременно с этим можно заготовить отрезки полосового металла, которые будут выполнять роль ребер жесткости, а также заготовок труб, необходимых для монтажа дымохода и воздушной заслонки.
• Из подготовленных деталей сваривается корпус камеры сгорания. В нижней части корпуса вырезается отверстие для дверцы топки, сверху – для патрубка дымохода. Далее, приваривается сам патрубок и выносной канал (его длина должна быть равна толщине стены бани), через который будет производиться закладка дров.
• К стенкам топки рекомендуется приварить дополнительные ребра жесткости из толстых полос металла или стального уголка. Эти элементы не только помогут усилить конструкцию, но и существенно улучшают теплообмен в парной.
• В конце выносного канала монтируется дверца на петлях. Также, дверцу можно оснастить заслонкой, позволяющей регулировать интенсивность процесса горения (такая заслонка нужна только в том случае, если конструкция не предусматривает устройство зольника).
• Каменка может быть устроена несколькими способами. Один из них подразумевает приваривание металлического бортика по периметру верхней части топки и заполнение полученной емкости камнями. Другой способ еще проще – топка обматывается металлической сеткой, а в пространство между ними помещаются камни.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

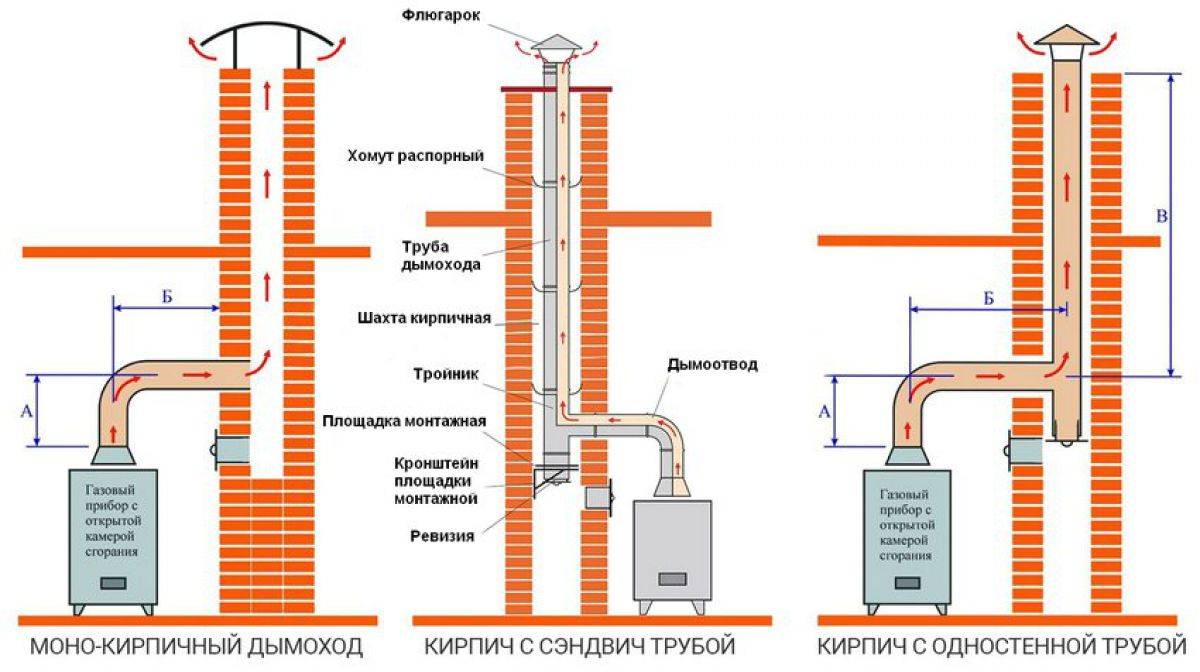

Классификация дымоходов: выбираем оптимальную конструкцию

Конструкция печной трубы должна обязательно учитывать тип отопительного прибора, для которой она предназначена. По этой причине все дымоходы делятся на следующие типы:

• надсадные (прямые);
• коренные (приставные);
• пристяжные (боковые).

Первые опираются на отопительный прибор и являются его продолжением, поэтому нередко изготавливаются из такого же материала, что и печь. Кроме того, каналы надсадной трубы можно смонтировать в толще стен и тем самым повысить теплоёмкость и увеличить теплоотдачу отопительного прибора. Достоинства прямых дымоходов — в низком сопротивлении газохода, которое положительно влияет на тепловую эффективность печей с КПД до 70–75%. В такой трубе меньше откладывается сажа, поэтому за ними легче ухаживать, а кроме того, этот же фактор способствует и более высокой пожаробезопасности

Немаловажно и преимущество эстетического характера — надсадные дымоходы выдают себя лишь небольшой верхней шейкой и оголовком трубы на крыше здания

Существующие виды дымоходов позволяют подобрать конструкцию, которая учитывает особенности помещения и лучше всего подходит к установленной печи или котлу

Коренные дымоходы покоятся на собственном фундаменте, поэтому могут устанавливаться не только рядом с тепловым агрегатом, но и снаружи помещения. Такая конструкция хороша тем, что может использоваться как для одиночных отопительных котлов и буржуек, так и нескольких печей одновременно. Разумеется, при этом сечение дымового канала необходимо рассчитывать с учётом суммарной производительности всех отопительных приборов.

Пристяжные дымоходы являются разновидностью коренных и чаще всего устанавливаются снаружи здания. Они обладают небольшим весом, поэтому не требуют опоры в виде громоздкого фундамента. Боковая конструкция выделяется многими преимуществами. В отличие от прямой трубы, она имеет всего одну точку разделки в наружной стене и не так подвержена порывам ветра. При хорошем утеплении пристяжной дымоход имеет очень низкую тепловую инерционность, благодаря чему позволяет точно регулировать тягу

Важно и то, что боковая конструкция не так чувствительна к погрешностям расчёта сечения внутреннего канала. Сборник конденсата в пристяжном дымоходе обустраивается естественным образом, а попадание влаги в печь и вовсе исключается. Специалисты рекомендуют пристяжные дымоходы для оснащения наиболее технологичных пиролизных агрегатов или отопительных приборов с котловой автоматикой

Специалисты рекомендуют пристяжные дымоходы для оснащения наиболее технологичных пиролизных агрегатов или отопительных приборов с котловой автоматикой.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Выбор газовых печей

На рынке присутствует огромное количество моделей котельного оборудования, в связи с чем, покупать первый попавшийся экземпляр не следует. Баня – это не жилой дом, и каждодневный обогрев здесь не требуется, потому нагрузки на печь будут значительно ниже.

Производители и официальные дилеры предлагают широкий ассортимент продукции отечественного и импортного изготовления.

Опытные домовладельцы рекомендуют приобретать простые, но надежные отечественные приборы. Они менее прихотливы в эксплуатации и не столь до́роги, как зарубежные аналоги (нередко – раза в полтора-два). При этом оборудование российского производства справляется со своими непосредственными функциями в полном объеме.

Несколько популярных среди потребителей банных печей:

Импортные печи способны максимально автоматизировать систему отопления, но их цена часто приводит в недоумение потенциальных покупателей. Конечно, приборы известных брендов дешево стоить не могут. На российском рынке известны газовые печи KUSATEK, составляющие серьезную конкуренцию отечественным аналогам.

Окончательный выбор газового оборудования остается за владельцем бани. Только он сможет определить ценовые рамки и отдать предпочтение внешнему виду той или иной модели.

23.05.2016 в 14:05

Основы самостоятельной сборки котла

Производя сборку по инструкции ниже можно получить самодельный котел для бани с мощностью, которой хватит для полноценного нагревания бани с площадью в 12-14 квадратных метров. В дальнейшем, если будет необходимость, можно будет увеличить котел и его мощность.

Для того, чтобы начать сборку необходимо иметь следующий набор:

• стальная бочка на 200 литров с толщиной стенок от 4 миллиметров;
• труба под дымоход с диаметром в 15 сантиметров;
• труба под воздуховод объемом около 10 сантиметров;
• швеллер;
• листовой металл;
• сварочный аппарат;
• молоток;
• болгарка;
• зубило.

Сборка осуществляется в следующем порядке:

Как только все материалы для того, чтобы сделать котел в баню, заготовлены, можно приступать к созданию корпуса, который будет переделан из той самой бочки на 200 литров

Перед покупкой данного изделия важно проследить, чтобы на корпусе отсутствовали дыры, участки поврежденные коррозией и т.д.
Дно бочки отрезается, а вместо него приваривается лист металла, но с толщиной от 5 миллиметров. Не нужно вырезать круг соответствующего диаметра, а наоборот установить получившийся цилиндр на квадратный лист, поскольку это упростит монтаж всей конструкции

К квадратному листу привариваются ножки, а в случае, если все же используется круглое дно, нужно сделать опоры из обрезков швеллера. В верхней части бочки вырезается отверстие для монтажа трубы дымохода. Заранее в отверстие устанавливается патрубок, который будет основой для насадки трубы дымохода.
Сделав шаг в 5 сантиметров от днища, необходимо вырезать отверстие на стенке для оборудования зольника. Использовать при этом нужно болгарку. На отверстие монтируется дверца с ручкой, а в качестве креплений используются петли.
Дальше оборудуется колосник. Для этого заготавливают лист металла по диаметру бочки, а в нем прорезаются продольные отверстия. Лист приваривается на 6-7 сантиметров выше, чем дверца в зольник. Также некоторые владельцы, делая котлы для бани своими руками, предварительно приваривают обрезки арматуры, чтобы затем уложить на них лист зольника.
На 5-7 сантиметров выше зольника в стенке бочки прорезается еще одно отверстие размером 25 на 40 сантиметров, которое станет проемом для доступа в топку. Соответственно с помощью петель нужно будет навесить дверцу соответствующих размеров.
Над топкой монтируется каменка. При этом высота топки должна составлять 30-35% от общей высоты бочки. В расчет не берется лишь расстояние от дна до камеры зольника. Топку и каменку следует разделить арматурной или швеллерной перегородкой. Профили (куски металла) размещаются с таким интервалом, чтобы в просвет между ними не проваливались камни. По своим габаритам отсеки для топлива и камней следует делать примерно одинаковыми. Окно отсека для камней также необходимо закрыть дверцей.
Еще раз необходимо по завершению работ проверить корпус котла на наличие коррозионных повреждений и устранить их. Затем можно начинать постоянную эксплуатацию установки.

Печь из металлических листов

Еще одним видом котла, является конструкция с применением листового металла. Процесс изготовления более сложный и требует больше материала.

Печь из металлических листов своими руками

Подготовка всего необходимого

Чтобы собирать самодельные котлы, элементы необходимо приобретать в строительных магазинах, часть из которых продается лишь в специализированных местах. Для работы необходимо подготовить следующие материалы:

• на изготовление стенок конструкции, понадобятся металлические листы толщиной 5мм;
• для дна, необходимы листы большей толщины – примерно 10мм. Причина кроется в том, что температурное воздействие, в большей степени, приходится на нижнюю часть котла;
• в специализированных магазинах приобрести элементы заводского производства (дверцы для топки и поддувала, а также краны для спуска воды и другие важные детали);
• трехмиллиметровая арматура для изготовления сетки под камни;
• швеллер;
• лист жести толщиной 1.5мм, чтобы изготовить дымоход;
• асбест.

Сборка конструкции

На начальном этапе необходимо сделать чертеж – это очень важно и необходимо. Чертеж должен включать в себя: вид сверху, сбоку и в разрезе, точные замеры отдельных частей (в мм) и прочее

1. Переносим размеры на металл и вырезаем детали болгаркой. Подготавливаем полоски металла (в последующем будут выполнять роль ребра жесткости), заготовки труб для дымохода и воздушной заслонки.
2. Из отдельных листов, собираем корпус под камеру сгорания. Снизу вырезаем окошко под дверцу топки, вверху под дымоход. Сваркой, проводится монтаж патрубка выносного канала.
3. На стенки топочного отсека рекомендуется наварить ребра жесткости, усиливающие конструкцию и усиливающие теплообмен в парилке.
4. На выносной канал производится монтаж дверцы. При необходимости, на дверце можно оборудовать заслонку, которая будет обеспечивать регулировку подачи воздуха. В случае наличия поддувала, заслонка не нужна.
5. Теперь нужно подумать о размещении каменки. Для решения данной проблемы существует два способа: первый – это размещение сваренного металлического ящика и размещенного на верху топочной, а второй – это закрепить вокруг конструкции сетку и наполнить ее камнями.

Для того чтобы установить металлический котел, необходимо, как и в предыдущем варианте залить фундамент.

Чтобы не заниматься утомительными разметками и вырезаниями, необходимо заранее позаботиться о месте выхода дымохода.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

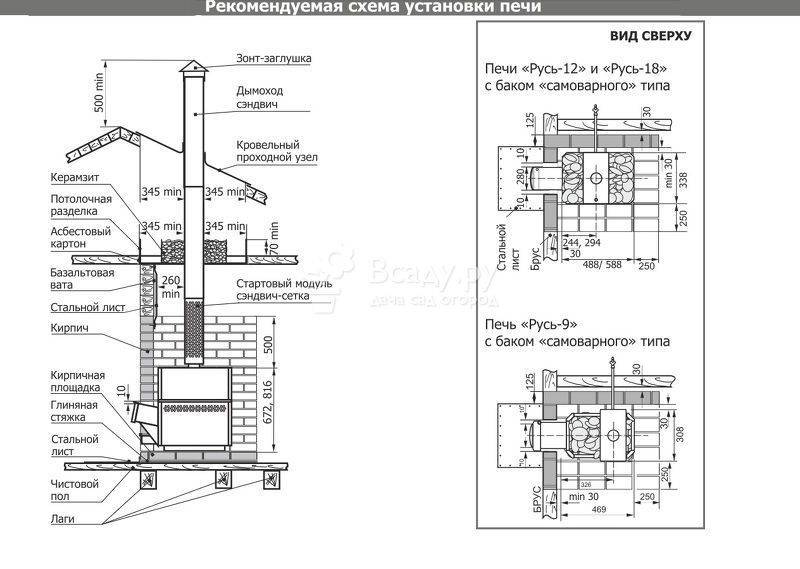

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

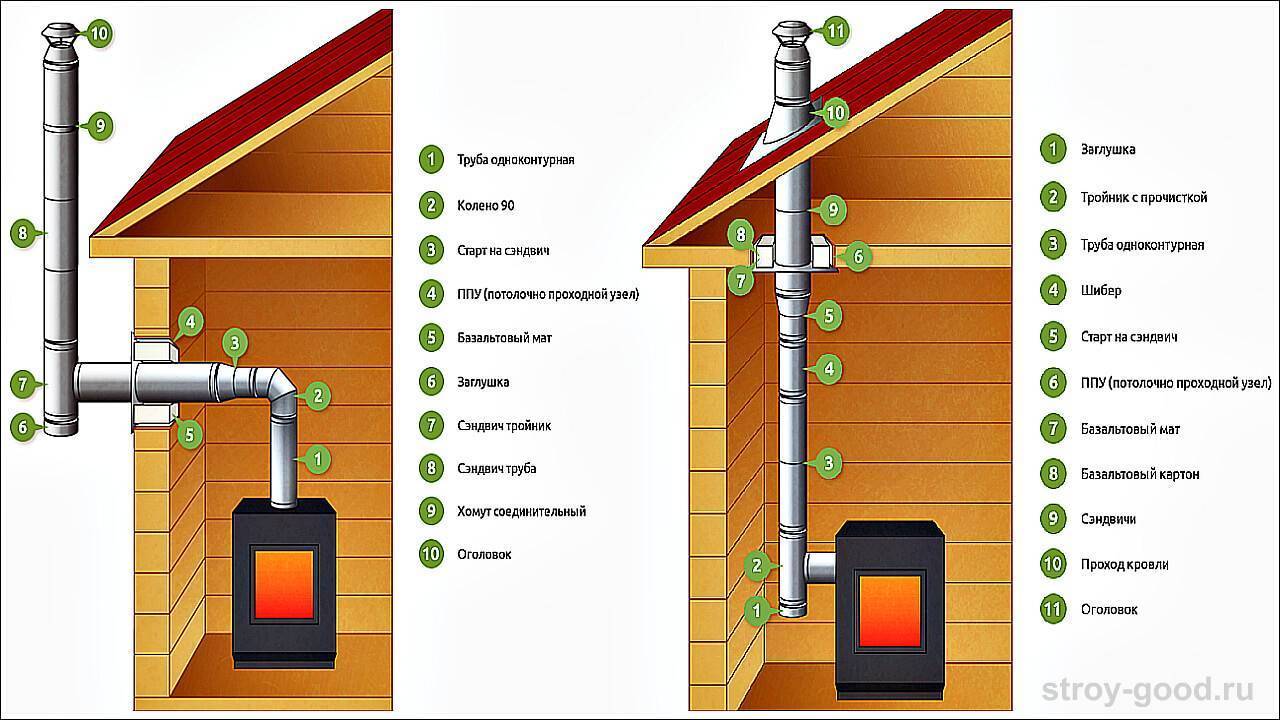

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

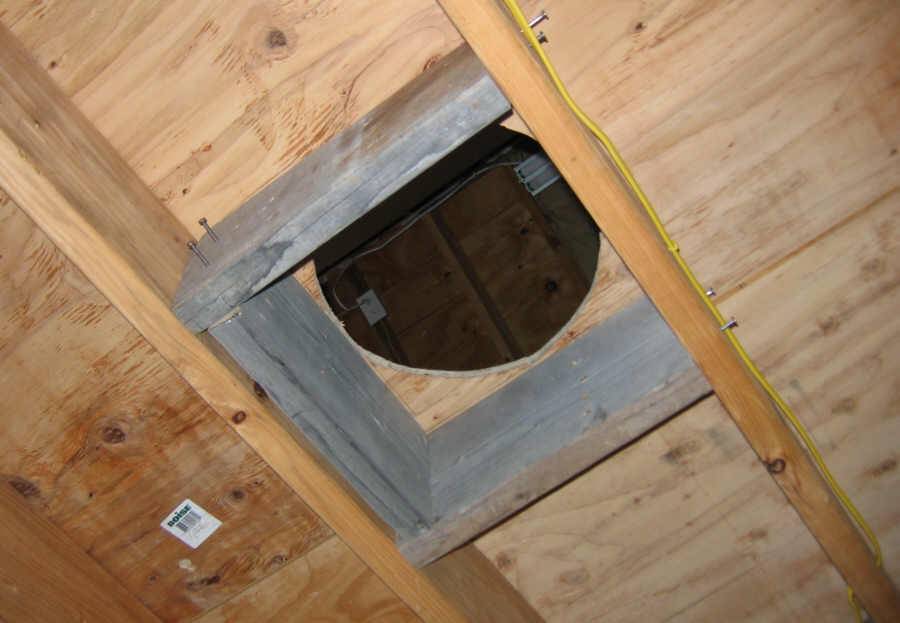

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

• Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
• Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:

1. Высокотемпературные герметики;
2. Термостойкие герметики;
3. Жаростойкие герметики;
4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке
