Дымоход для газового котла: устройство, конструкция, диаметр

Виды

Конструкционно дымоходы для различных типов котлов могут отличаться.

Речь идет о следующих вариантах дымоходов.

  • Вертикальный канал, сделанный обычно из кирпича, что встраивается во внутреннюю стену дома вместе с вентиляционными шахтами.
  • Вертикальная труба из металла, что проходит внутри постройки и выходит на кровлю. Такой вариант можно охарактеризовать, как внутренне-приставной.
  • Приставные решения, что пристроены с наружной стороны в домовой стене. Обычно они выполняются из кирпича.
  • Стальные трубы, которые располагаются с внешней стороны дома. Они могут крепиться к стене или прикрепляться к специальной металлопрокатной мачте решетчатого типа.

Дом может быть даже бездымоходный, но тут уже все будет зависеть от вида котла.

Существует две категории котлов:

  • с открытой камерой сгорания;
  • с закрытой камерой сгорания.

Для котла с открытой сгорательной камерой обычно нужен дымоход, особенно если она работает на твердых типах топлива. Хотя такая необходимость будет для любого котельного оборудования, что для твердотопливного, что для работающего на газу. Правда, в варианте с последним, надобность в нем будет не столь большой.

Для настенного или напольного решения с закрытой сгорательной камерой, дымоотвод нужен не столь сильно по причине герметичности самой камеры. То же самое будет и в случае, если используются дымоходные котлы-печи.

Теперь следует рассказать о некоторых характеристиках каждого варианта дымоходов.

Рассмотрим минусы отводящих кирпичных устройств.

  • Внутренняя поверхность кирпичных решений является крайне неровной, что будет причиной сильного сажного отложения от сжигания топлива, особенно твердого.
  • Влага в виде конденсата, которая будет образовываться на кирпиче, рано или поздно начнет проникать в структуру материала, и он начнет разрушаться из-за разницы температур.
  • Обычно кирпичные дымоходы выполнены в форме прямоугольника, что существенно снижает характеристики аэродинамического толка, если сравнивать с круглой формой, и существенно повышает сопротивление газовому потоку. Сила природной тяги тоже будет меньше.
  • Если дымоход пристроен с внешней части постройки, то из-за температурной разницы он может начать отделяться от стены и между ними образуется трещина. А если дымоход строился позже, чем сам дом, то размеры трещины могут оказаться существенно больше. Хотя подобная труба вполне пригодна для применения с твердотопливным котлом, ведь имеет хорошую долговечность, а также неплохо будет смотреться на фоне дома из кирпича. В целом, если доработать такую конструкцию, то можно практически все указанные минусы исправить.

Вариант из двух труб из стали либо сэндвич с утеплительной прослойкой – это отличное решение на сегодняшний день. Создается подобный дымоход обычно из нескольких секций длиной в один–два метра, которые имеют небольшую массу. Это позволяет выполнить их установку даже одному человеку без посторонней помощи. Преимуществом такого варианта является то, что внутренняя часть будет гладкой, на которой вообще не остается сажа и любые другие продукты сгорания, а конденсат станет свободно стекать в специальный патрубок.

Неплохим решением будет коаксиальный дымоход из металла. Через сечение внутреннего типа выходят различные продукты сгорания, а между стенками в сгорательный отсек снаружи попадает кислород.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

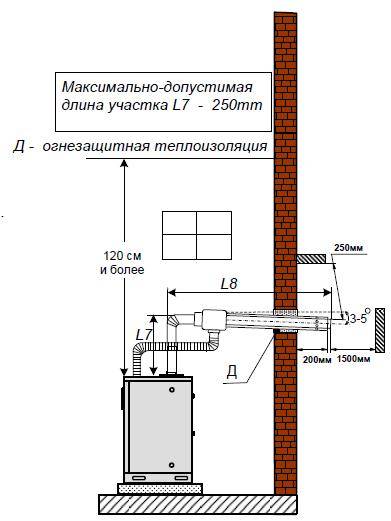

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

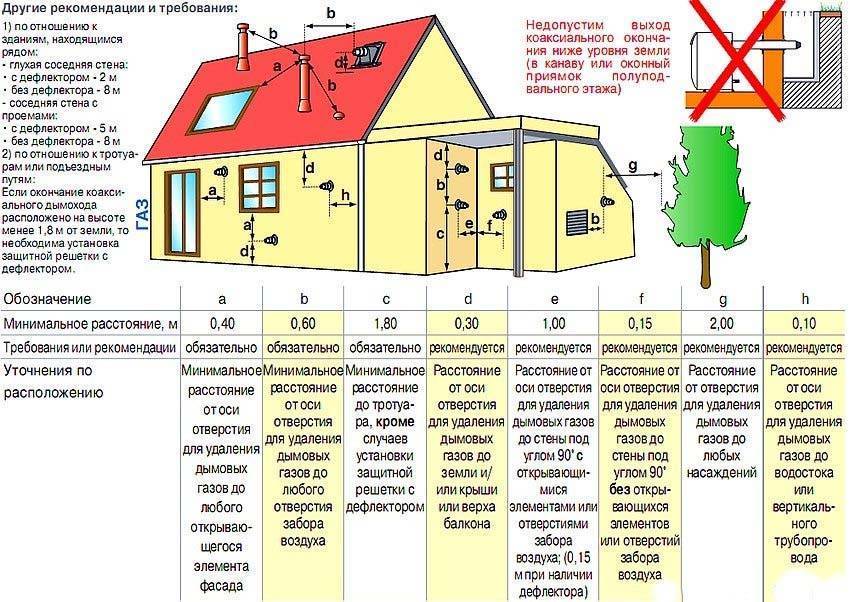

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Как правильно сделать дымоход для газового котла. Установленные нормы и требования

Необходимо соблюдать ряд требований, чтобы будущая конструкция служила долго и была безопасна для использования в жилом помещении.

Формы сечения конструкции

Форма сечения конструкции может быть любой. Главное, чтобы она совпадала с формой трубы, которая используется для дымохода.

Требования при соединении труб между собой

Соединение труб должно быть герметичным, особенно в местах присоединения дымохода к газовому котлу. Прорех и щелей допускать нельзя, поскольку это приведет к утечке и будет угрожать здоровью жильцов в доме.

Нормы проектирования уклонов и поворотов дымохода

В идеале труба дымохода должна идти непосредственно вверх. Наклонные участки могут помешать нормальной вытяжке.

Допустимо около 30 градусов наклона трубы, но лучше этого не делать. Протяженность наклонного участка не должна быть слишком большой.

Требования к сечению трубы

Сечение дымохода должно быть немного больше, чем выходной патрубок. При меньшем сечении возможны проблемы с присоединением деталей. Допустима разница в несколько мм.

Тонкости монтажа непосредственно на крыше дома

Необходимо, чтобы труба дымохода возвышалась над коньком на 0,5 м минимум. Дополнительно обустраивают утепление конструкции и надежно закрепляют ее.

Как предусмотреть вывод конденсата

Для этой цели стоит установить конструкцию, в которой будет скапливаться конденсат. Эта емкость должна быть съемной, чтобы всегда была возможность ее заменить.

Требования по пожаробезопасности

При выводе дымохода через крышу необходимо дополнительно позаботиться о пожарной безопасности. Для этого производят так называемые проходные узлы. Это поможет избежать опасных и непредвиденных ситуаций. Также можно установить адаптеры, реагирующие на выделение газа.

Выбор материалов

Дымоотводы из нержавейки являются оптимальным вариантом. Эти конструкции имеют исключительную стойкость к различным видам коррозии, небольшую массу и обеспечивают хорошую тягу. Время эксплуатации стального дымохода, как правило, составляет не более 20 лет.

Но вот оцинкованная сталь с выводом продуктов сгорания справляется намного хуже, в отличие от нержавейки. Разогретые влажные испарения с высокой кислотностью очень быстро разрушают оцинковку. Срок службы этого дымохода — около 5 лет.

Исключительно продолжительным временем работы характеризуются керамические дымоотводы, они служат более 50 лет. Наиболее удобны европейские модели с внешним стальным контуром. Однако у этой конструкции существуют и некоторые недостатки.

В первую очередь, это значительная масса дымохода, которую необходимо соотнести с несущей способностью основания и стен здания. К монтажу керамического дымоотвода предъявлены высокие требования. Считается, что для нормальной тяги керамические трубы обязаны находиться четко вертикально, а эта конфигурация совершенно не всегда удобна.

https://youtube.com/watch?v=8c3FmjPFSwg

Коаксиальный дымоотвод — современный и эффективный выбор, однако довольно дорогостоящий. Конструкция этого дымоотвода представляет из себя две трубы, которые вложены друг в друга. По внутренней трубе выводятся продукты сгорания, а по внешней подводится воздух.

Традиционный кирпичный дымоотвод — не лучшее решение. Громоздкая конструкция, как правило, не характеризуется высокой тягой, имеет большой вес, а срок эксплуатации незначительный.

Однако если дома уже находится старый кирпичный дымоход, то он вполне подходит для эксплуатации. Вовнутрь конструкции устанавливают вкладыш из нержавейки, а кладка из кирпича является защитным футляром. Естественно, сечение и форма вкладыша обязаны соответствовать вышеописанным нормам.

Очень редко, но все еще можно увидеть дымоотводы из асбоцементных труб, так как их вытеснили более современные материалы. Эти конструкции довольно опасны, поскольку при перегреве могут разрываться. Время эксплуатации не более 5 лет.

Установка коаксиального дымохода: требования

Общая протяжённость коаксиального дымохода должна быть не более 3 метров (для конденсационных котлов до 5 метров).

Фото 1. Схема сборки коаксиального дымохода для газового отопления. Указаны все основные части конструкции.

По всей протяжённости дымового канала допускается не более 2 поворотов (2 поворотных колен).

Важно! Вывод канала отведения дыма на улицу выполняют через стену. Запрещено выводить в окно или форточку!. Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения

Запрещается выводить канал дымоудаления в подъезд, на закрытый балкон или лоджию, а также на улицу, имеющую здания, представляющие архитектурную или историческую ценность, детские и лечебные учреждения.

Кроме того, должны быть соблюдены общие требования, относящиеся ко всем типам дымоходов:

  • Диаметр должен быть равен или больше сечения выходного патрубка котла.
  • Он не должен иметь искривлений на всем своём протяжении, его сечение не должно уменьшаться.
  • Канал дымоотведения должен быть газонепроницаемым, водонепроницаемым, стыки должны быть тщательно заизолированы.

Монтаж

Монтаж коаксиального дымохода не представляет особой сложности. В стандартном случае вывод осуществляется через стену, на которой смонтирован котёл.

Фото 2. Схема монтажа коаксиального дымовывода для настенного котла. Указаны необходимые отступы и диаметр труб.

В этом случае к патрубку устройства присоединяется небольшой кусок вертикального участка, затем располагается поворотное колено на 90 градусов. Далее идёт горизонтальная часть, которая выводится через отверстие в стене на улицу. Длина уличной части не менее 30 см. Заканчивается конструкция специальным оголовком.

При выводе канала дымоотведения со смещением от котла или через соседнюю стену схема несколько усложняется и требует приобретения дополнительных деталей.

Внимание! Во избежание попадания конденсата в топку котла горизонтальный участок необходимо располагать с уклоном 3 градуса в сторону улицы. Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется

Подгонка деталей коаксиального дымохода заводом-изготовителем выполняется тщательно, дополнительная герметизация соединений обычно не требуется.

Диаметр отверстия в стене для вывода дыма на улицу выполняют на несколько сантиметров больше диаметра внешней трубы. По окончании монтажа пространство заделывают монтажной пеной.

Некоторые производители предусматривают поставку котлов с раздельными трубами для отведения дыма и подачи воздуха.

Такая конструкция расширяет возможности монтажа до трёх вариантов:

  • обе трубы выводятся через одну стену;
  • трубы выводятся в разные стены;
  • система подачи воздуха выводится в стену, а система отведения дыма в существующий дымоход.

Третий вариант особенно актуален для многоквартирных жилых домов.

Совет. В нестандартных случаях расположения дымохода для составления схемы обратитесь к специалистам.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность

Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

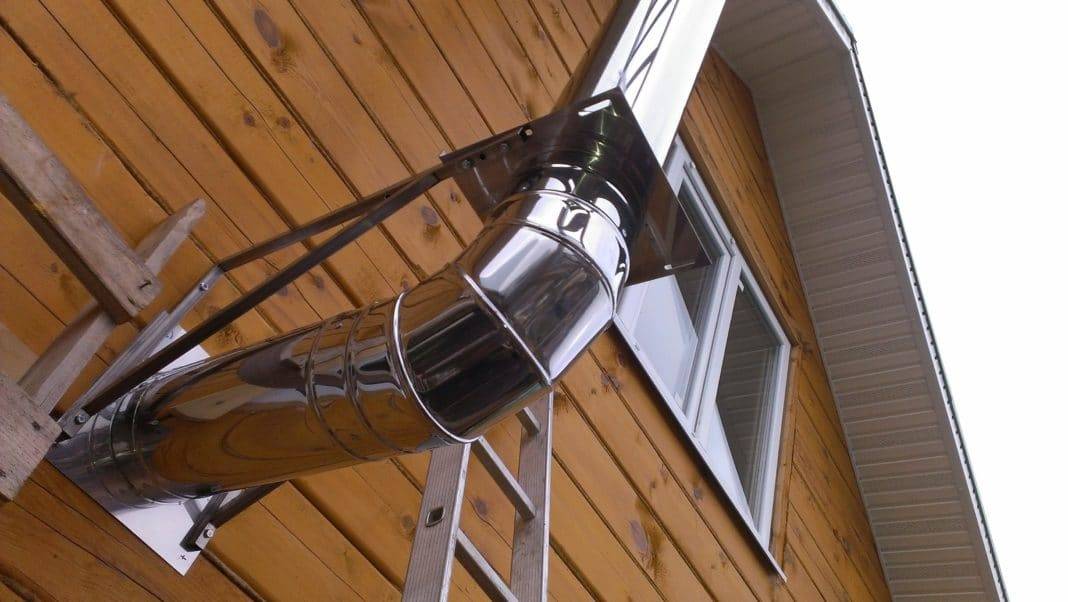

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Дымоотвод для нескольких котлов

Естественно, сооружение нескольких дымоотводов выйдет дороже, но не нужно игнорировать требования СНиП и рисковать собственной безопасностью ради этой экономии. Если в доме находится не только отопительный котел, но и другое нагревательное оборудование, то необходимо учесть следующие правила:

  1. К одному дымоотводу можно подсоединять не больше 2 отопительных устройств.
  2. Причем отверстия для вывода продуктов сгорания для этих устройств обязаны располагаться на различных уровнях.
  3. Входы в дымоотвод должны находиться на расстоянии больше 0,5 метров друг от друга.
  4. Вход продуктов сгорания от двух газовых аппаратов на одном уровне возможен лишь во время наличия рассекающей вставки, установленной в дымоотводе.
  5. Причем высота параллельных входов в дымоотвод, оборудованный рассекателем, обязана быть не меньше 1 м.
  6. Во время организации дымоотвода не стоит выбирать пористые материалы с низкой плотностью. Трубопровод не должен пересекать жилые комнаты.
  7. Также запрещается монтаж этих конструкций на застекленных балконах. В помещениях, через которые проходит трубопровод, надо организовать хорошую вентиляцию.
  8. Дымоотводы котлов, которые перерабатывают газ в тепловую энергию, чаще всего имеют насадную конструкцию.

С учетом насадной схемы канал монтируется на саму плиту перекрытия прибора отопления. Но возможно подсоединение к стеновым дымоотводам с помощью патрубков размером не больше 35 см. При подсоединении к стеновому дымоотводу между горючим перекрытием и низом патрубка обязан быть зазор не менее 15 см. Между возгораемым потолком и верхом патрубка нужно организовать расстояние не менее 0,5 метра.

Существуют отличия в устройстве участков пересечения труб дымоотвода между негорючими и горючими конструкциями. Проход трубопровода через невозгораемую конструкцию должен обеспечиваться монтажной опорой.

Вы спрашивали, мы отвечаем

Несмотря на большой объем имеющейся информации, возникает множество вопросов у пользователей, связанных с установкой, последующем запуском газовых котлов.

Монтаж газового котла в деревянном доме может производиться при соблюдении ряда норм и правил.

Они объединены определенным сводом:

  • установка газового котла в цокольном этаже (подвале) дома из дерева запрещена;
  • для котельной необходимо выделить отдельное помещение, где имеется естественное освещение, вентиляция;
  • размер, высота потолков отвечают предъявляемым требованиям;
  • нахождение в жилых комнатах (кухня-гостинная), с/у запрещено;
  • исключить контакт котла с деревянными поверхностями;
  • зона нахождения котла идеально ровная, облицована негорючим материалом, между стеной и задней стенкой наличие слоя асбеста;
  • индивидуальные средства пожаротушения находятся в непосредственной близости к газовому оборудованию.

Исключить самостоятельный запуск котла. Это возможно только при наличии разрешительных документов и в присутствии специалистов компании, поставляющей газ к домостроению.

На каком расстоянии можно установить розетку

Современные энергозависимые котлы имеют строго регламентируемый шнур и розетку. Использовать удлинители запрещено. Электрический шнур должен спокойно, без натяжения доставать до ближайшего источника тока. Это также регламентируется нормативными документами. Расстояние не более 50 см. Выглядит это приблизительно так, как показано на рисунке.

Какими должны быть двери

О том, какими должны быть параметры котельной и ее входных дверей уже говорилось выше. Не будет лишним напомнить. Ширина двери от 80 см. Открывается она наружу. Внизу обязательно наличие небольшой прорези, что обеспечить нормальное функционирование естественной вентиляции. Представленная схема поможет с ответом на этот и многие другие вопросы
.

Не стоит считать, что собственных знаний достаточно для самостоятельного монтажа газового оборудования. Чтобы не возникало проблем с запуском, получением разрешительных документов, лучше согласовывать приобретение оборудования для котельной или другого помещения с компанией, осуществляющей поставку голубого топлива. Получить проект на установку

Это важно, так как даже новый котел может не соответствовать мощности газовой распределительной сети

Мне нравитсяНе нравится

Требования к дымоходам для газовых котлов

Дымоход для котла должен соответствовать определенным характеристикам и нормам, в противном случае, скорей всего возникнут проблемы в последующем при использовании. Для примера, приведем основные правила для дымохода:

Уклон, который разрешается допускать, ни в коем случае, не должен превышать 30 градусов, не зависимо от расположения.
Длина для боковых «отростков», не должна превышать допустимые значения, а именно 100 см.
Запрещается намерено или произвольно изготавливать выступы, уступы в канале.
Сечение расположенные поперек, запрещаются из-за нарушения системы отвода и пропуска тяги.
Количество «тройников» не более трех.
Допускается делать закругления, но, помните, что их радиус не должен быть ниже самого диаметра дымоходов.
В поворотах лучше заранее предусмотреть установку специальных «контейнеров» для сбора конденсата, а также лючков для профилактики.
В том случае, если для дымохода предпочли использовать канал не круглой формы, а скажем овальной или даже вытянутой прямоугольной, тогда ширина одной из сторон, не должна превышать ширину другой стороны в два раза.
В самом низу канала обустраивается «капельник» и сборник влаги.
Запрещены даже минимальные прогибы системы.
Учитывайте тот факт, что при монтаже нескольких отрезков, они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра.
Запрещены любые зазоры между.
Обращайте внимание, что в местах, где требуется установить перекрытие или в стенах, запрещается пропускать не цельные отрезки. Соединение делается либо до, либо после прохода.
Соединение обязательно должно быть плотным, используйте дополнительно специальные средства.
Запомните еще один важный фактор, наклон дымохода по направлению к источнику тепла не может быть более 0,01 градуса.
Не забывайте, что внутренние стенки должны быть максимально гладкими

Даже небольшие шероховатости создают препятствие для прохода копоти, которая впоследствии там скапливается.
Учитывайте два правила: длина горизонтального участка для строений, которые еще на этапе возведения, должна быть не более 300 см., для домов уже построенных не более 600 см.
Также запомните, что расстояние между трубой и материалом отделки, перекрытия, если оно горючие не должно быть более 250 мм. или 50 мм. если материал огнестойкий.
В местах, где дымоотводящий канал требуется провести через перекрытие, делается качественная теплоизоляция.

Нормы по высоте

Требования к дымоходу при установке газового котла

Как видим, требования к каналам дымоходов для газовых котлов достаточно серьезные и ими пренебрегать не стоит. Кроме перечисленных пунктов, есть еще особенные нормы по устройству касающиеся высоты. Итак:

  1. Если расстояние от выведенной трубы на крышу до конька более 300 см., значит, вы соблюли нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
  2. На едином уровне с коньком нужно устанавливать трубы, которые находятся на удалении более чем 150 см.
  3. Если расстояние менее 150 см. вздымается на высоту до 50 см. от конька.

Кроме того, помните правило, если у крыши общая кровля и плоская, оголовок поднимается минимум на 50 см.

Пошаговая инструкция по проектированию и монтажу дымоотвода

Квалифицированные специалисты установят дымоход быстро и без ошибок, но их услуги обойдутся недешево. Для тех домашних мастеров, кто хочет проверить свои силы и обладает достаточными общестроительными и монтажными навыками, вполне реален путь самостоятельного расчета и монтажа дымоходной системы.

Подбор материалов

Кладка кирпичного дымохода доступна только опытным печникам. Для монтажа керамического дымохода потребуется устройство фундамента, да и стоит он недешево.

Для постройки дымохода своими руками опытные мастера рекомендуют остановиться на сэндвич-системе из нержавеющей стали. Такая конструкция легко монтируется, не требует специальных навыков и высокой квалификации.

Расчеты

Конструкцию необходимо тщательно рассчитать в соответствии с нормативными требованиями к системам дымоудаления. Строительный чертеж здания (вертикальный разрез) следует дополнить масштабной схемой дымохода.

Особое внимание нужно уделять места прохождения канала через стены и перекрытия- на них ни в коем случае не должен приходиться стык. Для этого комбинируют стандартные элементы метровой и половинной длины

Монтаж

Устройство внешнего дымохода для газового котла проводится в следующей последовательности:

  • смонтировать на наружную стену опорную консоль,
  • проделать проем в стене;
  • к выходному патрубку котла присоединить горизонтальную секцию для прохода через стену, пропустив ее в проем;
  • обустроить проем, закрепив в нем листы базальтовой ваты или вермикулита, за крыть проем накладными пластинами из нержавеющей стали;
  • присоединить к выводной трубе тройник с ревизией и отверстием для слива конденсата, тройник должен надежно опираться на консоль;
  • одну за другой присоединять вертикальные секции, крепя каждую из них хомутами на кронштейнах к стене (в регионах со слабыми ветрами допускается крепить каждую вторую секцию);
  • установить на последнюю секцию зонтичный дефлектор, закрепить его саморезами или термостойким герметиком.

Монтаж внутридомового дымохода отличается некоторыми деталями:

  • разметить и проделать проемы в перекрытиях и кровле;
  • присоединить к выходному патрубку котла тройник с ревизией, оперев его на закрепленную на стене (или на полу) опорную консоль;
  • наращивать вертикальные секции, закрепляя их хомутами к стене (при возможности) либо к перекрытиям;
  • при прохождении перекрытий устанавливать нижний щиток, устраивать термоизоляцию, закрывать ее верхним щитком;
  • при прохождении кровли закрепить секцию хомутом к стропильной системе или обрешетке, установить защитный фартук из термостойкой резины;
  • установить на последнюю секцию зонтичный дефлектор, закрепить его саморезами или термостойким герметиком.

Монтаж дымохода для газового котла

При установке секций следует соблюдать осторожность и следить за тем, чтобы базальтовая вата не попала во внутренний канал дымохода

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
