Изготовление фундамента под беседку из кирпича и блоков

Строительство фундамента

Разметка

Разметка под несущие столбы

Перед тем как начать установку фундамента необходимо тщательно выверить и разметить предполагаемую фигуру, чтобы вы могли расположить несущие элементы в положенных местах. Разметка должна быть максимально точной, так как основа будет ложиться непосредственно на ростверк, и равномерное распределение веса конструкции будет целиком зависеть от правильности расположения несущих частей.

Фигура не должна быть перекошенной, иметь правильную максимально равномерную структуру. Построение таких фигур как прямоугольник и шестигранник необходимо осуществлять при помощи геометрических формул, так как только с их помощью вы сможете добиться правильных пропорций. Простейшее построение шестиугольника осуществляется по формуле Евклида, а равномерное соотношение сторон прямоугольника проверяется сопоставлением длины диагоналей.

Несущие столбы для беседки в обязательном порядке располагаются по углам выбранной фигуры, в случае с прямоугольником также необходимо разместить промежуточные элементы на равном расстоянии друг от друга. Максимальное расстояние между сваями не должно превышать 2м. Если же разрыв имеет большее значение – лучше установить дополнительные элементы, так как увеличение промежуточного расстояния недопустимо.

Распределение колонн под шестиугольную беседку

Подготовка

Перед тем как приступить к формированию фундамента, необходимо осуществить планировку местности – срезать бугры, засыпать ямы. После того, как площадка будет полностью распланирована, необходимо пробурить скважины для несущих колонн, минимальный диаметр которых должен быть не менее 25 см. Если колонны будут формироваться из бетонных блоков, то диаметр скважины должен позволять осуществить кладку.

Глубина скважин в большинстве случаев должна быть не менее полутора метров – именно на такую глубину промерзает грунт во время сильных морозов. Заглубление ниже уровня промерзания грунта является обязательным условием при установке столбчатого фундамента. Если расположить столбы недостаточно глубоко, то под воздействием морозного пучения произойдет их смещение и как следствие заваливание.

Монтаж несущих колонн

Асбестовая труба

• В первую очередь формируется засыпка из песка или мелкого гравия – таким образом, вы сэкономите материал и создадите надежную основу для несущих колонн. Уровень засыпки может достигать до половины глубины скважины, но не более полуметра. Формирование подушки следует осуществлять послойно, постоянно увлажняя и трамбуя песок;
• В качестве опалубки можно использовать асбестовую трубу соответствующего диаметра, которую устанавливают в скважину вертикально ровно. Во время фиксации труб необходимо проследить за тем, чтобы верхняя часть труб находилась на одном уровне, и образовывали одну горизонтальную плоскость, так как на них в дальнейшем будет укладываться ростверк. Высота столбов определяется выбранным дизайном;
• Для формирования опалубки можно также использовать металлические листы, которые сворачиваются в трубу и укладываются в скважину, либо посредством жженого кирпича, с помощью которого выкладываются стенки будущей трубы. Кирпич для этой цели необходимо выбирать хорошо обожженный, так как он будет противостоять повышенной влаге с грунта;

Залитая колонна

• В трубу или полость закладывается армировка, которая состоит из трех или четырех сваренных между собой арматур диаметром 12 мм. Усилительный каркас необходимо расположить ровно посередине формы. Затем осуществляется заполнение формы бетонным раствором, который готовится из цемента, песка и мелкого щебня в соотношении 1:1:2;
• Если колонные будут иметь сборную структуру, то для их формирования желательно использовать бетонные блоки, которые выкладываются по четыре штуки в ряд на цементный раствор, образуя правильный прямоугольник. Кладку необходимо осуществлять в разбежку – данное условие является обязательным, так как пересечение швов сильно ослабляет конструкцию;
• После того, как столбы полностью схватятся – осуществляется монтаж деревянного каркаса, который в данном случае играет роль ростверка, или же заливается бетонный сейсмопояс, в зависимости от дизайна;

Схематическое изображение столбчатого фундамента

Формы беседок

Самая распространенная конфигурация постройки в плане — квадратная или прямоугольная. Это продиктовано формой кирпича и простотой кладки именно столбчатых и линейных конструкций.

При желании вы можете построить многоугольную, круглую, овальную или даже купольную беседку. Все будет зависеть от уровня мастерства каменщика, ведь кладка сложных пространственных конструкций требует навыка и знаний. Даже простую арку не так-то легко сложить, нужен точный расчет и тщательная предварительная подготовка.

В прямоугольных и квадратных беседках крыша может быть односкатной, двускатной или шатровой конструкции. В постройках другой формы кровля чаще всего купольная или комбинированная.

Чем больше «наворотов» в конструкции беседки, тем больше требуется нетиповых решений. Взвесьте свои возможности и определите, какой вариант вам будет по силам.

Без фундамента

Строятся ли беседки без фундамента?

Да, это возможно.

Проблема загнивания бруса в основании решается двумя способами параллельно.

1. Брус отделяется от почвы, долго удерживающей влагу, гравийной или щебеночной подсыпкой. При высоком уровне грунтовых вод подсыпка насыпается от уровня почвы; при низком роется неглубокий (10-20 см) котлован.
2. Балки и лаги защищаются не только антисептической пропиткой, но и олифой, маслом или стойким лаком.

Каркас уложен непосредственно на подсыпку.

Нужно отметить, что беседка без фундамента своими руками строится лишь ненамного быстрее и проще, чем некоторые из предложенных ниже решений. При этом срок ее службы оказывается существенно меньше.

Видео: Простой фундамент для беседки

Суть столбчатого фундамента в экономии без потерь эффективности: опираясь на глубоко расположенные непромерзающие слои грунта, фундамент остается стабильным, хотя и не является сплошным (например, как ленточный).

На непучинистых грунтах (крупный песок, скальные основания) подобный фундамент может не заглубляться ниже уровня промерзания.

Сооружается он следующим образом:

1. Разметка. Участок размечается с помощью веревки, рулетки и колышков (вех).
2. Подготовка. Грунт (чернозем) вынимается, поскольку содержит большое количество органики, склонной к гниению.
3. Бурение. Ямки могут быть сделаны буром или выкопаны лопатой.
4. Создание опоры. На дно ямы укладывается слой песка (15-20 см) и столько же щебня. Песок поливается водой для уплотнения, щебень заливается жидким бетонным раствором.
5. Установка столбов. Через несколько дней, проложив по бетону слой гидроизоляции (рубероид), приступают к монтажу столбчатых опор.

Их особенности зависят от качеств применяемых материалов:

• Трубы асбестоцементные. Устанавливаются строго вертикально. Внутреннее пространство заливается бетоном.
• Трубы стальные. Не требуют заливки внутри. Но стоит предусмотреть защиту от коррозии (окраска; химическое оксидирование).
• Камень, кирпич. Выкладывается столб с соблюдением правил кладки.
• Бетон. Контуры ямы используются как естественная опалубка. Крайне желательно армирование столба.

Возможные ошибки и советы по возведению

При формировании фундамента допускается ряд ошибок, которые ухудшают качество ленточной основы. Для устранения возможных проблем требуется следовать нескольким правилам:

1. Даже при небольшой массе забора глубина залегания не должна быть меньше 50 см, так как малозаглубленная лента будет подвержена воздействию почвы при вспучивании.
2. При наличии склонов или канав, а также других отрицательных факторов устанавливают мощное основание, которое будет обладать устойчивостью.
3. Не стоит экономить на качестве материалов, в частности это относится к бетону, так как это снизит прочность ленты.
4. На металлические трубчатые столбы устанавливают крышки, которые устраняют возможность попадания влаги внутрь.
5. Подушка требует обязательной утрамбовки.
6. Столбы вяжутся с металлическим каркасом до заливки.
7. Обязательно проводится гидроизоляция, в том числе при установке столбов.

Технология выполнения работ

Технология монтажа фундамента зависит от типа основания

При выборе мелкозаглубленного фундамента ленточного типа, его заливка состоит из следующих этапов:

Рытье траншеи шириной 40-50 см на глубину до 60-70 см.;

Ленточный фундамент начинается с земляных работИсточник readmehouse.ru

• Устройство песчаной «подушки» толщиной 20-30 см на дне траншей с ее увлажнением и уплотнением;
• Установка опалубки из досок;
• Монтаж арматурной решетки внутри опалубки;
• Заливка бетона в опалубку с периодическим уплотнением.

Столбчатый фундамент монтируется по несколько другой технологии:

• По углам периметра беседки выкапываются квадратные приямки на глубину 60-80 см.;
• На дно приямка укладывается слой 10-15 см из ПГС или крупнозернистого песка;
• В приямках устанавливается опалубка, монтируется арматурная решетка;
• Внутрь опалубки заливается бетон;
• Пространство между столбами соединяется заливаемой на небольшую глубину армированной бетонной лентой.

Беседка на сваях в отличие от предыдущих двух видов устанавливается по более простой технологии:

• Сваи вкручиваются в заданные точки вручную или при помощи специальных машин;
• К оголовкам свай привариваются опорные площадки;
• Если высота выступающих над поверхностью почвы свай не более 30-40 см., их соединяют армированным ростверком.

Свайный фундамент с ростверком из брусьевИсточник pinterest.com

При установке беседки на монолитный (плитный) фундамент выполняются следующие операции:

• Копка котлована глубиной 50-70 см.;
• Укладка на дно котлована песчаной «подушки» из ПГС или песка толщиной 15-20 см.;
• Уплотнение песчаной подушки;
• Установка по периметру котлована опалубки;
• Установка внутрь опалубки армированной решетки;
• Заливка бетона.

Видео описание

Как делается монолитный фундамент для беседки, смотрите в видеоролике:

Заключение

Неправильно выбранный и залитый тип фундамента в дальнейшем приведет к перекосам и повреждениям всей надземной конструкции беседки. Поэтому на этапе монтажа этого подземного основания необходимо соблюдать все рекомендации и типовые технологии для подобных конструкций.

Разновидности фундамента под беседку

Тип базовой основы зависит от вида грунта. Скальные породы и пески не набухают при намокании, поэтому основания делаются глубиной до 30 – 50 см. Проблемы возникают при глинистой почве, которая вспучивается в мороз и деформирует каркас беседки. Под тяжелые здания основание заглубляется не менее величины промерзания почвы.

По верху ленты, столбов делается утепление. Применяется минераловатный материал или в состав бетона добавляется керамзит, шлак, чтобы пол беседки имел комфортную температуру.

Ленточный

Ленточный фундамент

Этот вид основания делается из бетона, железобетона, используются сборные блоки.

Пошаговая последовательность работ:

1. по периметру роется траншея нужной ширины (не уже стены);
2. на дно засыпается 5 см песка, 10 см щебня средней фракции, слои утрамбовываются;
3. опалубкой служат стены траншеи, сюда заливается бетонная смесь с применением электрических вибраторов;
4. поверхность накрывается опилками, которые увлажняются раз в день в течение 28 суток, (период набора 100% прочности).

Монолитный

Монолитное основание под беседку

Сплошная плита выполняется под всей площадкой пола и не требует стяжки под покрытие.

Вариант относится к затратным основаниям, поэтому применяется там, где есть глинистые почвы, болотистые земли, в течение зимы наблюдаются резкие перепады температур от мороза к оттепели.

Монолитная плита обязательно армируется продольными стержнями рифленой катанки или сваренной сеткой, чтобы увеличить сцепление внутри материала.

Толщина основы выбирается в зависимости от нагрузки и чаще принимается по проекту.

Столбчатый

Столбчатый фундамент

Такой вариант относится к экономичным, при этом опоры выполняются из разного материала. Используется кирпич, бетон, применяются металлические трубы в сочетании с деревом и утепленным бетоном. Для каждого элемента выкапывается яма, на дне делается подстилающий слой и устанавливается опора.

Верх стаканов соединяется деревянным или металлическим брусом, по которому возводятся стены из различных материалов. Низ столба иногда расширяется по сравнению с верхней частью, если требуется увеличение несущей способности.

На винтовых сваях

Основание на винтовых сваях

Такой фундамент для деревянной беседки делается только в случае нестабильного грунта и большого веса строения. Обычно сваи ставят из железобетона или комбинируются с деревом и металлическим прокатом (тавр, двутавр, швеллер).

Сваи бывают:

• висячие — если стабильная земля находится глубоко;
• стоечные — когда прочный грунт неглубоко и усилие передается непосредственно на него.

Из кирпича

Из материала делаются ленточные и столбчатые основания на цементно-песчаном растворе. Протяженные варианты почти не встречаются, т.к. для фундамента нужен керамический кирпич, который не впитывает влагу из почвы.

Красный глиняный материал стоит дорого, дешевле применить бетон. Стаканы из кирпича требуют обязательного армирования закладными стержнями в швах внутри кладки. Силикатный кирпич для оснований не применяется.

Из подручных материалов

Для прочности фундамента шины заполняются щебнем, бетоном

Маленькие и открытые павильоны не требуют массивного основания. Беседка 4х4 своими руками на столбчатом фундаменте может быть сделана из подручных средств. Используются отслужившие сборные блоки или куски плит перекрытия, можно ставить демонтированные деревянные балки с кровли старого дома.

Под углы беседки ставят старые автомобильные шины, которые заполнены бетонным раствором, такие опоры выдерживают вес и не деформируются. В качестве металлических вставок ленточного фундамента применяются обрезки швеллеров, уголков, которые остались после сварки несущих конструкций. Битый кафель, керамика, кирпич, куски стяжки используются в качестве заполнителя в бетоне вместо щебенки.

Ленточный фундамент для беседки

Превосходный фундамент, который подходит практически для всех типов грунта. Единственный его недостаток – более высокая стоимость, чем у свайного, блочного и столбчатого.

Ленточный фундамент

В первую очередь необходимо выкопать траншею. Для беседки лучше всего делать ленточный фундамент малого заглубления: 50-60 см. Ширина должна быть около 40 см. На дне траншеи организуется уплотнительная подушка из песка и щебня. После утрамбовки её толщина должна составить порядка 10 см.

Если в качестве материала выбрана бетонная смесь, то потребуется установка опалубки. При изготовлении из кирпича или бетонных блоков она не понадобится. Для экономии средств можно делать фундамент даже из покрышек.

По завершении работ, верхний слой фундамента требуется гидроизолировать. На боковую поверхность можно нанести декоративное покрытие.

Аналогично ленточному производится устройство заливного или плитного фундамента. Он чрезвычайно дорог и оправдан только при постройке тяжелых каменных беседок на сложных грунтах. Здесь потребуется большой объем земляных работ, а также существенные затраты на бетон и армирующий материал.

Вариант фундамент из покрышек

В обустройство фундамента для беседки не требуется вкладывать много труда. Правильный выбор материалов и качественно выполненная работа позволят создать надёжную и долговечную конструкцию. Беседка, установленная на надежный фундамент, долгие годы будет радовать своих хозяев.

Беседка своими руками — фото интересных конструкций

Безусловно, это универсальное, но не единственное решение. Очень редко встречаются абсолютно одинаковые садовые беседки. Напротив, их разнообразие наоборот поражает воображение. Рассматривая фото готовых конструкций можно бесконечно удивляться умению и находчивости мастеров.

Беседка с террасой на крыше

Уютная беседка открытого типа — для летних теплых вечеров

Ещё один вариант исполнения открытой беседки для теплых регионов

Интересный вариант исполнения — со стенами «жалюзи»

Застекленная беседка

Приятная беседка с сетчатыми стенами — здесь приятно отдохнуть от летнего зноя

Необычная беседка настоящего мастера

Красивая беседка из веток

Крыша беседки, выполненная в виде птицы — шедевр!

Фундамент из блоков

Данный тип требует минимальных трудозатрат. Это самый простой фундамент. Чтобы установить беседку, следует применять прямоугольные блоки без отверстий. Лучше всего использовать изделия размерами 20х20х40 см. Их проще как перевозить, так и устанавливать.

Пример фундамента из блоков

Пошаговая инструкция устройства фундамента

Первый этап. Разметка

Существует ряд специальных методик для выполнения разметки под фундамент. Следует их внимательно изучить прежде, чем приступить к работе. Для разметки применяется бечевка, которая затем крепится с помощью металлических или деревянных колышков.

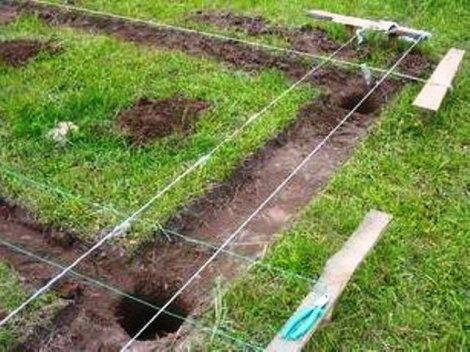

Разметка под фундамент

Второй этап. Выемка грунта

Площадь ямы под установку бетонного блока в 1,5-2 раза больше площади его основания. Глубина ямы зависит от типа грунта, на котором возводится постройка. Обычно глубина составляет от 150 до 300 миллиметров.

Третий этап. Подготовка основания

Получившиеся неглубокие ямы заполняются щебнем или песком. Затем утрамбовываются. Песок рекомендуется залить водой, чтобы его усадка была максимальной.

Четвертый этап. Укладка

Сначала блоки устанавливают строго по углам. Затем располагают на расстоянии 1,5-2 метра друг от друга по всей площади постройки.

Пятый этап. Гидроизоляция

Во время эксплуатации конструкции, вода поднимается и увлажняет несущие конструкции. Это происходит вследствие капиллярного эффекта. Чтобы предохранить нижнюю часть постройки от разрушения, необходимо положить несколько слоев рубероида. Либо промазать битумной мастикой или жидкой резиной.

Когда все работы закончены, можно размещать беседку или устанавливать обвязку – каркас основания постройки.

Назначение и виды фундамента под печь из кирпича

Существует множество вариантов конструкции печей барбекю. Требования безопасности, призванные исключить возникновение пожара, предписывают размещать печь не ближе, чем за 10 метров от деревянных построек, вне зависимости от того, свои они или соседские.

Некоторые ограничиваются постройкой небольшой печи, другим представляется правильным сооружение небольшого комплекса под навесом или беседки. В любом случае потребуется предварительная закладка фундамента — несущего основания.

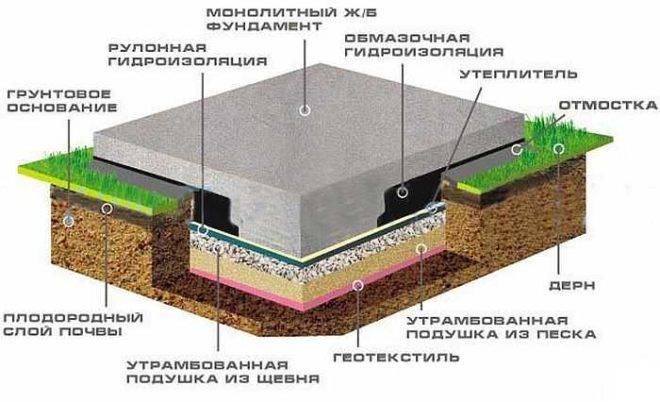

Фото 1. Плитный фундамент в разрезе. Он отличается большим расходом бетона и арматуры.

Размер будущего строения имеет важное значение, поскольку он определяет несущую способность фундамента. От размеров также зависит и тип основания

Могут быть применены следующие варианты:

• Плитный (монолитный) фундамент. Представляет собой сплошную плиту из железобетона, залитую на подготовленной подушке из ПГС и речного песка. Требует значительного объема земляных работ.
• Свайный. Используется на сложных почвах с высоким уровнем грунтовых вод. Имеется несколько вариантов свайного фундамента, от самого простого столбчатого до буронабивного. Существуют также винтовые сваи, которые могут быть использованы практически повсеместно. Размеры земляных работ колеблются от среднего до практически нулевого уровня.
• Ленточный. Самый распространенный тип основания, применяется для большинства построек. Для печи барбекю удобен тем, что может быть усилен под самой печью без лишних затрат материала как это происходит с плитными основаниями. Земляные работы соответствуют величине траншеи.

Важно! Из всех вариантов наиболее доступным представляется фундамент на винтовых сваях. Не требует предварительной обработки почвы, может быть использован даже на неровном участке, сваи завинчиваются вручную, что предполагает самостоятельное выполнение работ

Критерии выбора фундамента для беседки

Фундамент — основополагающая часть любого, даже самого маленького строения. Всякий фундамент плох и не выполняет своих функций, если он построен неправильно.

Видов фундамента, в сущности, совсем немного. Они все имеют определённую заглубленность; лежат на подушке из дренирующего щебня, гальки, песка. Между собственно фундаментом и строением, на нём возведённым, всегда имеется гидроизоляция. В качестве исключений можно отметить свайные фундаменты, которые обходятся без подушки (хотя иногда на подушке лежит заглублённый ростверк свайного фундамента), и незаглубленные, просто лежащие на подушке, фундаменты, применяемые для самых лёгких строений.

Виды фундаментов

По глубине расположения все фундаментные основания подразделяются на заглублённые, малозаглубленные и незаглубленные.

По инженерной конструкции они подразделяются на четыре основных типа: плитные, ленточные, свайные и столбчатые.

Плитный

Применяется в случаях плывуна, близкого залегания вод, проседающего грунта. Преимущества: основательность, надёжность; в нашем случае тонкий монолитный фундамент может быть намного удобней ленточного, так как сразу создаётся площадка — пол беседки. Недостатки: требует больших трудозатрат и большего количества материалов, чем остальные виды, соответственно, дороже стоит.

Тяжёлый плитный фундамент, представленный на схеме, конечно же, избыточен для беседки

Ленточный

Обычно ленточный фундамент — самый популярный вариант, но не для беседок. Преимущества: основательность, надёжность. Недостатки: совершенно избыточен для беседки. Хотя если она очень тяжела, то ленточный фундамент предпочтительней монолитного — он дешевле и лучше справляется с деформациями почвы.

Ленточный монолитный фундамент — не самое лучшее решение для беседки

Свайный

Это сильно углублённые в почву и хорошо в ней закреплённые опоры небольшого сечения — асбоцементные или металлические трубы. Редко, но всё же иногда такой фундамент делается из деревянного бруса, но необходима его специальная подготовка. В отдельных случаях применяются заводские металлические винтовые сваи, что повышает надёжность конструкции и сцепление с почвой. Преимущества: идеален при ненадёжной почве, при строительстве на склоне; свайный фундамент из асбоцементных труб не требует больших финансовых вложений. Недостатки: требует трудозатрат и большой аккуратности при укреплении свай и часто излишен в случае строительства беседки.

Свайный фундамент с винтовыми сваями и бетонным ростверком используется на склонах

Столбчатый

Самый лёгкий в исполнении и чаще всего применяющийся для беседок фундамент. Бывает заглубленный, малозаглубленный и незаглубленный. Для беседок применяются два последних типа. Блоки ставятся на щебёночную или гравийную подушку либо прямо на расчищенную площадку, либо в шурфы. Преимущества: предельная лёгкость исполнения, очень дёшев, годится для любых грунтов. Недостатков нет.

Столбчатый фундамент из блоков с деревянным ростверком — оптимальное решение для беседки

Видео: строительство плитного фундамента под беседку

https://youtube.com/watch?v=qdaSQXiPcZg

Поскольку ваш главный дом уже построен, у вас уже есть на руках сделанное перед его проектированием заключение профессионалов о ваших грунтах. Больше того, вы уже знаете, как ведут себя ваши постройки: каковы оседание, сдвиги почвы, заводнение. Выбор разновидности фундамента для беседки или веранды будет опираться на заключение профессионалов и уже имеющийся ваш личный опыт. Конечно, вы должны учитывать показатели обследования участка. Но в случае с беседкой всё намного проще: требования не столь жёсткие; заглубление либо незначительное, либо отсутствует; ростверк самый простой.

Фундамент беседки: критерии выбора

По большому счету, разновидностей фундамента не так много. Все они заглублены в землю, имеют подушку из гальки, песка и щебня. Также между основанием и возведенным строением принято делать дополнительную гидроизоляцию. Исключением является разве что беседка на винтовых сваях,которая может строиться без подушки. Для самых легких конструкций применимы незаглубленные типы фундамента – они просто лежат на песчаной подушке.

В зависимости от расположения, фундамент бывает заглубленным, мало- и незаглубленным. По инженерной конструкции выделяют плитное, ленточное, столбчатое и свайное основание. Рассмотрим преимущества и недостатки каждого типа.
