Электромагнитные контакторы: переменного и постоянного тока, схема подключения

Компоненты и составляющие коммутационного устройства

Существуют устройства с другими разновидностями приводов – гидравлические и пневматические. Тем не менее, электромагнитные контакторы являются основными, поскольку они более универсальны, эффективны и устойчивы к износу.

Действие устройств электромагнитного типа осуществляется благодаря взаимодействию всех узлов, деталей и компонентов, составляющих цельный прибор.

Каждый контактор переменного и постоянного тока состоит из:

Главные (основные) контакты. Замыкают и размыкают цепь высокого напряжения и способны в течение длительного времени работать под воздействием тока с установленным номиналом. Контактные группы выдерживают циклы включений-выключений в больших количествах и с высокой частотой. Когда контакты принимают нормальное положение, через втягивающую катушку перестает поступать ток, а механические защелки переходят в свободное состояние. Конструкция основной контактной группы может быть рычажной, с двигающейся системой поворотов, или мостиковой – с прямым ходом.
В устройство контактора входит камера для гашения электрической дуги. Используется в устройствах постоянного тока. Конструкция данного элемента имеет щели, расположенные продольно, а непосредственное гашение осуществляется действием поперечных магнитных полей. Возбуждение таких полей осуществляется при помощи дугогасительной катушки, подключаемая в последовательную цепь вместе с контактами.

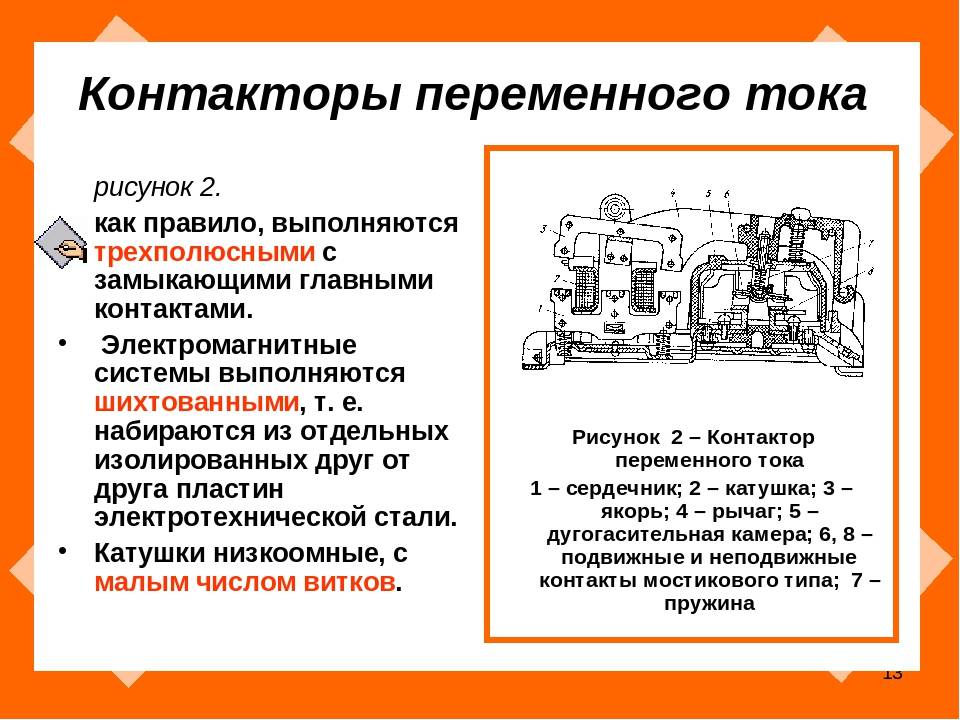

Система гашения дуги. Ее использует контактор переменного тока. С ее участием гасится электрическая дуга, возникающая в момент, когда размыкаются основные контакты. Конфигурация данной конструкции и методы гашения выбираются по рабочему режиму и параметрам тока в конкретной цепи. Внутри камеры устанавливается специальная решетчатая конструкция, при попадании на которую большая дуга разделяется на несколько небольших осколков и полностью гаснет при переходе тока через нулевую отметку.
Детали, используемые в электромагнитной схеме. Сюда входят магнитный сердечник, якорь и катушка, а также крепежные материалы. Такая схема позволяет управлять прибором на расстоянии, включать и отключать цепь. Ее можно настроить на выполнение определенных операций – включать якорь и удерживать его во включенном состоянии, или всего лишь включать якорь. Для поддержки замкнутого положения существует специальная защелка. Обесточивание катушки и полное выключение контактора производится собственным весом всей системы, но, как правило, для этой цели используются конструкции, состоящие из отключающих пружин.
Дополнительные контакты (вспомогательные). Предназначены для коммутаций в цепях, управляющих прибором, и на участках с блокирующей и сигнальной функцией. Через эти контакты ток может проходить достаточно долго, но не выше 20 А, а выключение происходит при силе тока не выше 5 А. Контакты могут быть замыкающего и размыкающего действия, многие из них имеют мостиковую конструкцию.

Общие внешние данные любого контактора переменного тока и постоянного, в целом будут одинаковыми для всех подобных систем. Основные отличия заключаются в разном количестве контактов, катушек и других элементов, установленных в автоматические выключатели.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Тиристорные контакторы постоянного тока

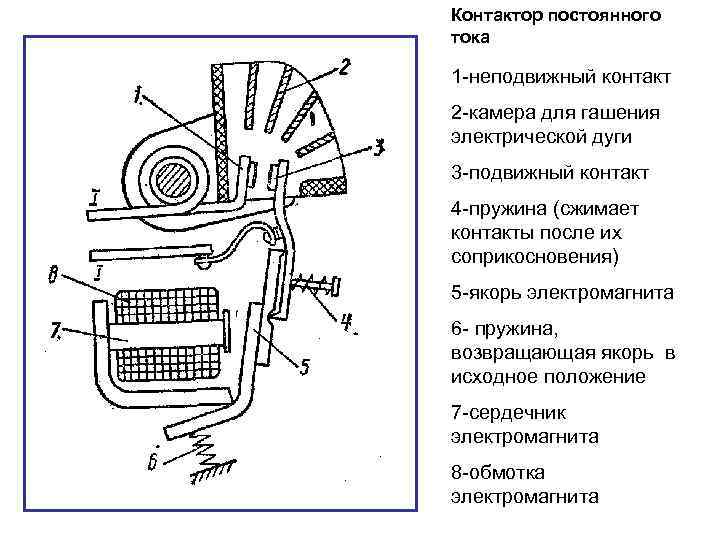

Контакторы постоянного тока имеют ряд индивидуальных особенностей и характеристик. Одной из них является возможность работы с гораздо более высокими частотами переключения, во время регулировок и преобразований тока и напряжения. Этим они заметно отличаются от тиристорных регуляторов, осуществляющих стабилизацию в цепях с переменным током. Устройства постоянного тока обеспечивают более высокий уровень быстродействия, и данный фактор в значительной степени определяет сферу их использования.

Однако, к этим приборам иногда предъявляются индивидуальные требования. Например, в случае необходимости, тиристорный контактор должен включаться в работу в течение минимального промежутка времени. Поэтому вместе с тиристорным устройством могут использоваться обычные электромагнитные контакторы, составляющие комбинированную схему. Их основной функцией является своевременное отключение тиристора. При параллельном подключении (рис. 3а) тиристор выключается путем шунтирования его при помощи замыкающего контакта К.

Если используется последовательное подключение (рис. 3б) данная операция осуществляется размыкающим контактом К. Подобная комбинированная схема включается управляющим импульсом, подаваемым к тиристору VS.

Тиристорные контакторы классифицируются по способу коммутации. Основным признаком считается связь между включениями и выключениями тиристора, производимыми за счет общих электромагнитных процессов, захватывающих коммутирующий контур. В разных случаях коммутация может быть одно-, двух- и трехоперационной или же одно-, двух- и трехступенчатой.

При наличии двух ступеней коммутации, основной тиристорный пускатель может быть выключен независимо от того, когда он был включен. В подобных схемах для выключения используется специальная коммутирующая цепь, подключаемая к основному элементу через дополнительный тиристор. Поэтому процесс выключения контактора в данном случае считается второй рабочей операцией, выполняемой независимо от других действий. Для ее осуществления управляющий импульс подается к коммутирующему тиристору.

Трехоперационная схема может включать в себя еще одну дополнительную операцию, если это требуется по техническим условиям эксплуатации. Теоретически количество ступеней можно наращивать без каких-либо ограничений, однако такие многоступенчатые схемы на практике не применяются.

Схема подключения трехфазного электродвигателя к трехфазной сети

Всем электрикам известно, что трехфазные электродвигатели работают эффективнее, чем однофазные на 220 вольт. Поэтому если в вашем гараже проведена подводка питающего кабеля на три фазы, то оптимальный вариант – установить любой станок с мотором на 380 вольт. Это не только эффективно в плане экономичности работы, но и в плане стабильности. При этом нет необходимости добавлять в схему подключения какие-то пусковые устройства, потому что магнитное поле будет образовываться в обмотках статора сразу же после пуска двигателя. Давайте рассмотрим один вопрос, который сегодня встречается часто на форумах электриков. Вопрос звучит так: как правильно провести подключение трехфазного электродвигателя к трехфазной сети?

Характеристики и назначение магнитного пускателя

Основные характеристики электромагнитного пускателя, исходя из которых стоит выбирать ту или иную модель для данной цепи, следующие:

максимальная сила тока в основной цепи в амперах (еще этот параметр иногда называют величиной пускателя);
максимальное значение напряжения;
напряжение, подаваемое на магнитную катушку. Оно стандартно и может быть равно 24, 12, 110, 220 или 380 В. Некоторые пускатели имеют в своей конструкции катушки, которые рассчитаны на постоянный ток. Их обычно подключают к основной цепи, но уже через выпрямитель;
стойкость к износу. Определяется количеством включений и выключений. Оно рассчитывается самостоятельно, алгоритм и коэффициенты указаны в технической документации. Число включений и выключений зависит от силы и напряжения тока основной цепи, выбранного режима работы и подключения;
сила тока на дополнительных контактах;
мощность магнитной катушки.

Обратите внимание! Все эти параметры обязательно нужно учитывать при выборе, иначе катушка либо не будет выполнять свои функции, либо в скором времени выйдет из строя

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное

Важно чтобы его параметры не были больше заявленных производителем

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Назначение и различие средств коммутации

Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.

Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.

При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает практически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.

В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.

Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.

В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.

Твердотелки – надо ли их использовать?

Для начала рассмотрим также целесообразность применения таких реле. Например, реальный случай:

Другой случай, когда такие реле не нужны:

О перегрузках и защите твердотельных реле будет подробно сказано ниже, а в данном случае целесообразно применить обычный контактор, который прекрасно справляется с перегрузкой и стоит в 10 раз дешевле.

Поэтому, за модой гнаться не стоит, а лучше применить трезвый расчет. Расчет по току и по финансам.

Если кому-то придёт в голову, можно кнопкой звонка или герконом запускать двигатель мощностью 10 кВт! Но не так всё просто, подробности будут ниже.

Контактор: принцип работы и правила выбора

16.01.2017

Контактор – электромагнитное устройство, совершающее частые коммутации (включения и выключения) в электроцепях большой мощности. Можно сказать точно, работа у контакторов напряженная и ответственная. Коммутации происходят с частотой от нескольких десятков до нескольких тысяч раз в час, что требует от контакторов высокой механической и электрической выносливости.

Контакторы классифицируют:

по количеству полюсов (от 1 до пяти);
по типу тока в электрической сети (постоянный или переменный, а иногда и оба сразу)
по номинальному току главной цепи (контакторы работают с током силой от 1,5 до 4800 А);
по номинальному напряжению в главной сети и вращающей катушке;
по наличию или отсутствию дополнительных контактов.

Плюс ко всему, контакторы отличаются соединением проводников и методом установки. Полезным будет знать, что они изготавливаются с учетом климатических условий, температурных режимов, а также места и условий монтажа. Стоит отметить, что контакторы работают только с номинальным током.

При возникновении аварийной ситуации, например коротком замыкании, контактор не сможет отключить сеть. Для аварийных ситуаций (замыкание, перегрузки) устанавливают автоматический выключатель. Работа с не номинальными показателями значительно сократит срок эксплуатации устройства.

Конструкция контактора

Независимо от типа контактора, его основная конструкция остается неизменной. Это контактная, электромагнитная и дугогасительная системы, вспомогательные контакты, и возвратная пружина.

Контактная система представляет собой группу контактов, которые производят смыкание и размыкание электрической силовой цепи. В свою очередь контакты бывают двух видов: рычажные – для работы в поворотной системе, и мостиковые – для работы в прямоходной системе.

Дугогасительная система отвечает за гашение дуги, возникающей при переключении главных контактов. Дуга гасится поперечным магнитным полем, которое образуется в специальных камерах с продольными отверстиями. Магнитное поле создается последовательным подключением катушки к контактам.

Электромагнитная система производит удаленное включение и выключение устройства. Она состоит их якоря, сердечника, катушки и крепежных элементов.Когда на катушку поступает напряжение, якорь притягивается к сердечнику меняя при этом положение контактов, а контакты в свою очередь разрывают цепь.

Но конструкция напрямую зависит от типа тока, поэтому может немного различаться. В первом случае, система производит подключение и удержание якоря автоматически. Во втором – электромагнитная система может производить только включение (после включения якорь поддерживается в нужном положении с помощью защелки).

Вспомогательные контакты переключают ток в управляющей и блокировочной цепях. Как правило, они рассчитаны на напряжение не больше 20 Ампер, а на отключение не больше 5 Ампер. Вспомогательные контакты относятся к мостиковым, поэтому способны замыкать и размыкать цепь. Отключение контактора производится возвратной пружиной, в тот момент, когда с катушки снимается напряжение.

На контакторы возможно установление дополнительных модулей, что расширяет его возможности, упрощает монтаж и дальнейшую эксплуатацию. К примеру, если установить на него модуль задержки, получится контактор с задержкой. Если на 2 контактора установить модуль механической блокировки, получится обратимый контактор. Обычно они выпускаются без корпуса, и устанавливаются внутрь специальных ящиков, которые оберегают их от воздействия окружающей среды и человека.

Где применяются контакторы?

Контакторы широко применяются в управлении мощными электродвигателями (электровозы, паровозы, трамваи и троллейбусы), лифтами зданий, подъемными кранами, отопительными насосами, в общем теми устройствами, где необходимо совершать частые переключения токов высокой мощности.

Выбирая контактор следует руководствоваться следующими критериями:

требуемой задачей, а также областью эксплуатации;
механической и электрической выносливостью;
количеством главных контактов;
типом тока (постоянный или переменный)
номинальными значениями тока и напряжения;
климатическими условиями;
температурными режимами;
режимом работы.

Контактор, выбранный согласно критериям, прослужит долго и верно, а риск возникновения опасных ситуаций сойдет до минимума.

Торговая сеть “Планета Электрика” обладает широким ассортиментом низковольтного оборудования, в число которых входит большое количество различных моделей контакторов.

Назначение контакторов

Можно разделить эти устройства по основным признакам, хотя область применения фактически неограниченна.

Типы контакторов по назначению

Устройства дистанционного включения (выключения, переключения). При работе комплекса электроустановок возникает необходимость реализовать определенный алгоритм подачи питания. Ручное управление: кнопкой, выключателем. Оператор в нужный момент подает сигнал, контакторы переменного тока приводятся в действие, коммутируя питание по заданной схеме работы. Например, нажатием одной кнопки можно запустить целый завод: конвейер, станки, освещение, систему вентиляции. Соединив определенным образом множество контакторов, можно на схеме управления автоматизировать систему питания (при этом стартовые команды подаются вручную).В автоматическом режиме команда подается с помощью электронной схемы. Программа управляет циклами производства, в нужный момент, запуская и останавливая электроустановки. При этом, любой линейный контактор можно оснастить функцией защиты: например, концевой выключатель или термореле. При создании определенных аварийных условий, питание катушки прекращается, и рабочие контакты размыкаются.
Включение мощной электроустановки с помощью слаботочной линии, или опять же кнопкой (выключателем). Типичный пример — пускатель электродвигателя.Казалось бы, причем тут модульный контактор: для чего он нужен, если можно использовать кнопку или выключатель?Действительно, питание на электроустановку можно подать напрямую, используя контакты кнопки. Однако для надежного соединения мощного потребителя контактная группа и механизм замыкания должны быть массивными, необходимо прикладывать большое усилие при включении. Такую же силу надо применить для обесточивания. Это не всегда удобно, особенно в аварийной ситуации. Поэтому устройство, с которым непосредственно работает оператор, выполняется компактным, оно рассчитано на малый ток (потребление катушки контактора небольшое), и для приведения в действие требуется небольшое усилие, особенно на кнопке выключения. А сам линейный контактор может быть достаточно габаритным, и срабатывает он мгновенно.Еще одна причина, по которой используется разнесение по мощности управляющих и силовых линий — высокая частота циклов включения и выключения. Например, электротранспорт. Водитель до тысячи раз за смену нажимает на педаль акселератора. Если оснастить силовыми контактами сам рычаг — пользоваться им будет неудобно. Поэтому педаль только подает слабый ток на катушку, а линейный контактор запускает мощный электродвигатель.

Многие из вас, находясь рядом с кабиной водителя, слышали регулярные громкие щелчки при нажатии педали. Именно так работает линейный контактор.

Различные типы привода

Электромагнитный — основной вид, и самый распространенный. Принцип его работы мы подробно рассмотрели в начале статьи

Разве что можно акцентировать внимание на удерживающий механизм рабочей катушки. Большинство кнопочных (магнитных) пускателей не имеют фиксатора включающей кнопки

То есть, после того как оператор уберет палец, питание на электромагните должно пропасть. Конструкция большинства пускателей учитывает этот момент. На толкателе замыкающих пластин есть контактная группа, которая замыкает цепь соленоида. Пока работает вся электроустановка — на катушке есть питания. Стоит напряжению кратковременно пропасть (аварийная ситуация, или нажата размыкающая кнопка выключения), все цепи разрываются, и включение производится повторно. Это добавляет безопасности при работе механизма. После неконтролируемого восстановления питания, электроустановка не запустится, пока оператор на примет решение о включении.Использование контакторов исключает такие ситуации.

С электромагнитной тягой разобрались. Кроме нее, существуют иные способы привести в движение контактную группу. Пневматические устройства позволяют замыкать мощные контакты без применения электромагнитных приводов.Принцип работы такой же, только в качестве управляющей команды выступает импульс высокого давления. Такие устройства широко применяются на железнодорожных локомотивах, или других установках, где присутствует пневматика.

Два основных типа контакторов

Контакторы распределяются на два вида и могут быть одинарными и сдвоенными.

Одинарный контактор содержит в своей конструкции электромагнитное устройство, служащее для эффективного гашения электрической дуги. Он рекомендуется для цепей постоянного тока и тяжелых эксплуатационных условий, таких как: использование для железнодорожного оборудования, гидроэлектростанций, для индукционных печей и т. д.

Контактор должен осуществлять гашение дуги, возникающее при разрыве электрической цепи. При этом дуга не должна быть слишком короткой (быстрой), чтобы не вызвать перенапряжения в сети и недлинной, чтобы не способствовать разрушению материалов, из которых состоит контактор. Сопротивление дуги находится в прямой зависимости от числа свободных электронов, присутствующих в плазме Ферромагнитные элементы, из которых состоят дугогасящие камеры и помещенные в область дуги обязательно присутствуют в конструкции полюсов. Они должны развернуть дугу в нужном направлении, это так называемое магнитное взрывание, так они будут способствовать охлаждению среды и контактного соединения после гашения дуги. Для защиты от перегрузки контакторы совмещают с электронными или тепловыми реле перегрузки.

Рис. №2. Устройство контактора.

Катушка

Катушка контактора создает электромагнитное поле, в котором перемещается подвижная часть контактора, осуществляя замыкание электрической цепи. Питание на катушку приходит от сети постоянного и переменного тока.

Питание катушки переменным током

В случае питания от сети переменного тока его значение определяется полным сопротивлением катушки. Если магнитный зазор при включении катушки велик, индуктивность катушки имеет малое значение, полное сопротивление будет минимальным. Ток, проходящий через катушку, максимален и ограничивается величиной сопротивления. Величина тока нагрузки диктует тяговое усилие, необходимое для включения контактора.

Когда происходит замыкание магнитной цепи, ее магнитное сопротивление падает, в тоже время ее полное сопротивление многократно увеличивается, а ток снижается не менее чем в 10 раз. Ток в катушке уменьшается с повышением полного значения сопротивления, которое вызвано с уменьшением зазора в контакторе, но в тоже время его должно хватить для удержания электромагнитной катушки в закрытом состоянии.

Питание катушки постоянным током

Для сетей постоянного тока в питающую цепь катушки включают добавочное сопротивление (как правило, резистор).

В системах автоматизации используются специально разработанные контакторы с электромагнитами с невысоким энергопотреблением. Они разрешают прямое подключение оборудования, управление этими устройствами осуществляется с дискретного выхода прямым способом. Для осуществления этой функции контактор оснащен специальным электромагнитом.

Рис. №3. Схема электромагнита с низким энергопотреблением.

Дополнительная контактная система

Основная функция дополнительных контактов – самоблокировка, взаимная блокировка и блокирование контактов, а также индикация состояния контактора.

Основные модификации дополнительных контактов

Их три типа:

НО (NO) – нормально открытые контакты (разомкнутое состояние соответствует открытому контакту), закрытое состояние – соответствует подаче питающего напряжения на электромагнит.
НЗ (NC) – нормально закрытые контакты: закрытое состояние соответствует разомкнутому положению контактора, открытый контакт – подача питания на электромагнит.
Перекидные контакты НО/НЗ. Если на контактор не поступает питание, его контакты будут находиться в открытом или закрытом состоянии. После поступления напряжения их состояние переключается на противоположное.

Дополнительная контактная система оборудуется выдержкой времени, которую можно использовать после открытия или закрытия контактора. Время – регулируется.

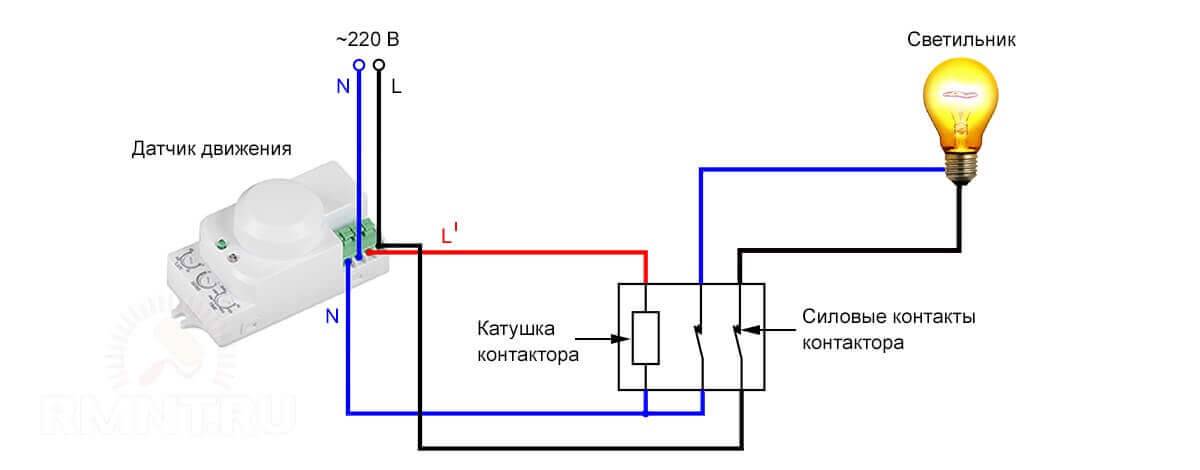

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Схемы подключения контактора

Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение

При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики

Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.

Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.

При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания. Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства

Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно

А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.
