Разновидности и особенности электрических кабелей

Пластмассовая изоляция

Жилы покрываются пластмассовой изоляцией с помощью экструзии. Это более технологично, чем мотать бумагу, а потом пропитывать и сушить. Пластмассовая изоляция лучше бумажной маслопропитанной по всем параметрам:

— большая пропускная способность кабеля за счет увеличения длительно допустимой температуры жилы,

— высокий ток термической устойчивости при коротком замыкании,

— меньше вес и диаметр,

— можно прокладывать кабель на морозе без предварительного подогрева,

— нет ограничений по разнице уровней на трассе (ничего никуда не стечет),

— монтаж проще из-за отсутствия жидких компонентов.

Есть четыре вида пластмассовой изоляции.

ПВХ пластикат

Смесь поливинилхлоридной смолы с пластификаторами и стабилизаторами. Пластификаторы с добавлением антиоксидантов делают изоляцию гибкой и замедляют деградацию удельного электрического сопротивления.

ПВХ не лучший изолятор, зато устойчив к агрессивным средам. Не поддерживает горения, но горит. Начинает разлагаться при 140° C и выделяет токсичный газ хлороводород. Свойства ПВХ ухудшаются от света, и пигментные добавки не вполне спасают.

ПВХ пластикат — самый популярный вид пластмассовой изоляции кабелей.

Сшитый полиэтилен (СПЭ)

По свойствам примерно то же, что ПВХ пластикат. Изоляция из сшитого полиэтилена применяется только на одножильных и трехжильных кабелях. Преимущество СПЭ перед ПВХ: меньшая толщина диэлектрика при равном рабочем напряжении на линии.

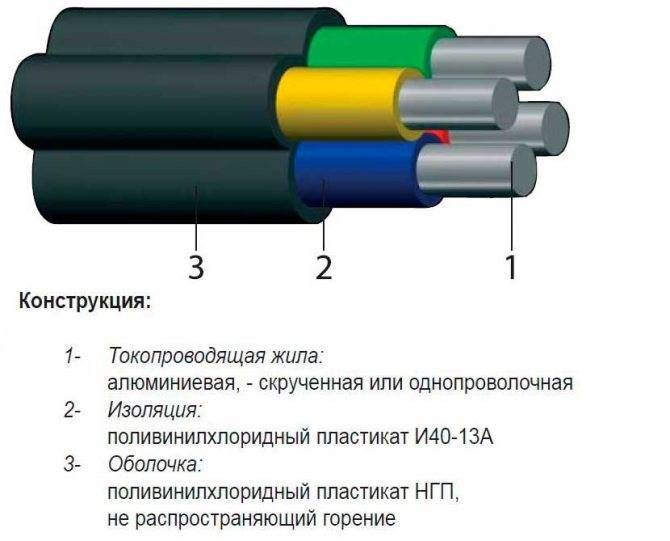

При использовании СПЭ в конструкцию кабеля включаются два полупроводниковых слоя: по жиле и по изоляции. Это нужно для выравнивания напряженности электрического поля и электромагнитной совместимости кабеля с внешними электрическими цепями.

Сшитый полиэтилен СПЭ отличается от обычного термопластичного ПЭ сохранением механических и электрических свойств при приближении к температуре плавления. Причина: сшивка полимерных нитей на молекулярном уровне с помощью реактивов или радиации. Это как производство термоусадочной трубки, но без раздувки.

Резина

Отличается повышенной гибкостью, влагозащитой и стоимостью, делается из каучуков. Силовые кабели в резиновой изоляции соединяют подвижные элементы с электросетью.

Кабель в резиновой изоляции имеет избыточный диаметр из-за округлой формы. Резина боится света и со временем теряет эластичность.

Помимо каучуковой, есть кремнийорганическая резина: кроме гибкости, она обладает повышенной термостойкостью.

Фторопласт

Максимально сильный диэлектрик, стойкий к высоким температурам и агрессивным средам. Фторопластовая изоляция очень дорогая, поэтому используется либо в жестких условиях эксплуатации, либо для высоковольтных греющих кабелей.

При равных габаритах кабели во фторопластовой изоляции передают большую мощность, чем кабели в СПЭ изоляции, не говоря уж о ПВХ.

Как рассчитать сечение кабеля по жилам

В зависимости от количества и вида жил можно определить сечение кабеля:

  • Для однопроволочного достаточно воспользоваться формулой площади круга – S = π · D2/4, где D – диаметр жилы.
  • Для многопроволочного, сначала нужно отдельно определить диаметр каждой проволочки по формуле: S=Пr2; после чего умножить на их количество. Тогда получится площадь поперечного сечения всей токопроводящей жилы.
  • Для секторных жил все немного сложнее – нужно знать высоту (радиус сектора) и угол сектора, зависящий от количества жил в кабеле: 72° – для 5, 90° – для 4, 120° –для 3. Площадь сектора вычисляется по формуле S = π · R2 · α/360°. Остается только умножить полученную площадь на количество секторов.

Компания «Бонком» предлагает свою помощь в подборе кабельной продукции для разных задач. Работая с крупными заводами-изготовителями, мы предлагаем широкий ассортимент кабелей и проводов разного назначения. Мы комплектуем заказы любых объемов, поставляем их на крупные объекты Минска и Беларуси. По всем вопросам обращайтесь к нам по телефону или через форму обратной связи.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

  • Использовать приборы только по их назначению;
  • Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
  • Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

  • Не сгибать провода и кабели;
  • Перед началом работы стоит обесточить всю сеть;
  • Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
  • При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

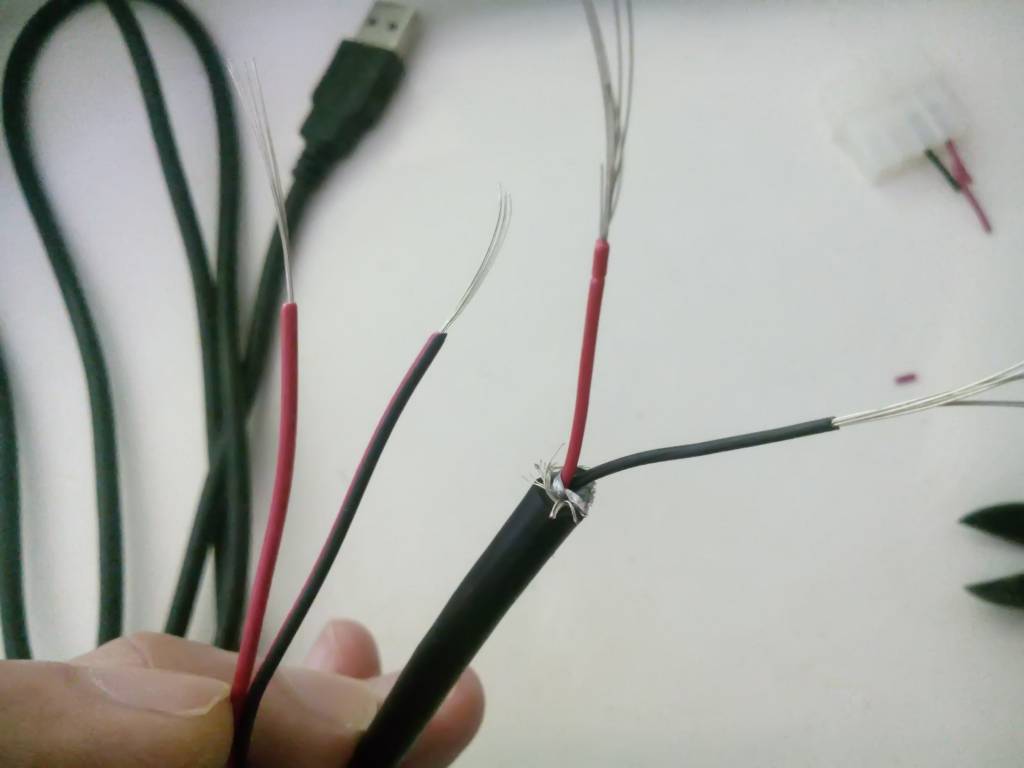

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

Источники тока

Первоисточниками электроэнергии, которые нашли применение на практике, стали гальванические элементы. После усовершенствования они используются и сегодня. Их применяют для энергопитания дистанционных пультов, электронных часов, устройств для детей и различных приборов. С появлением генераторов переменного тока электроэнергия стала использоваться еще интенсивнее. В связи с этим, следует ознакомиться с основными типами источников тока.

Механические источники

В них преобразуется механическая энергия в электричество. Процесс происходит в спецустройствах — генераторах. Главными из них считаются турбогенераторы, где электромашина будет приведена в действие с помощью газового либо парового потока, и гидрогенераторы, которые преобразуют энергию воды в электричество. Основная часть электрической энергии на планете производят непосредственно механические преобразователи.


Механические источники

Тепловые источники

Тут происходит преобразование теплоэнергии в электрическую. Появление электротока обусловливается разницей температурных показателей 2 пар контактирующих металлов. В такой ситуации заряженные частицы перемещаются в сторону холодного участка. Величина электротока будет зависеть непосредственно от температурной разницы: чем она выше, тем сильнее ток. Термопары из полупроводников дают термоэдс выше, чем биметаллические, потому они используются для изготовления источников электротока. Термопары из металла применяют только, чтобы измерять температурные показатели.


Тепловые источники

Световые источники

Когда начала развиваться физика полупроводников, стали появляться новые токоисточники — солнечные аккумуляторы, где световая энергия будет преобразовываться в электрическую. Они используют качество полупроводников выдачи напряжения во время действии на них светопотока. В частности такой эффект заметен в полупроводниках из кремния. Однако коэффициент полезного действия подобных элементов не превысит 15%. Солнечные аккумуляторы нашли свое применение в космической сфере, в бытовой. Стоимость на данные источники энергопитания регулярно уменьшается, однако по-прежнему высока.

Вам это будет интересно Все об законе Джоуля-Ленца


Световые источники

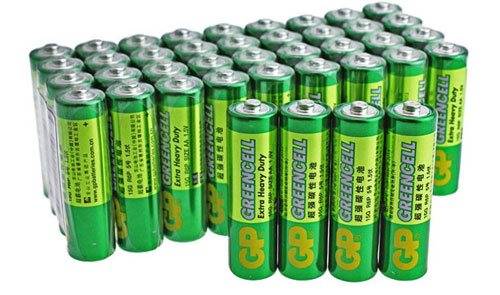

Химические источники

Их возможно разделить на несколько групп:

  • Гальванические;
  • Аккумуляторы;
  • Тепловые.

Гальванические функционируют благодаря взаимодействию 2 различных металлов, которые помещены в электролит. В виде пар металлов и электролита выступают различные химэлементы и соединения. Это определяет разновидность и параметры элемента.

Важно! Гальванические элементы применяются лишь 1 раз, когда разрядятся их не удастся восстановить. Дешевизна материалов и простота производства аккумуляторов делает их наиболее дешевыми из доступных

Однако по параметрам они существенно уступят щелочным и литиевым

Дешевизна материалов и простота производства аккумуляторов делает их наиболее дешевыми из доступных. Однако по параметрам они существенно уступят щелочным и литиевым.


Химические источники

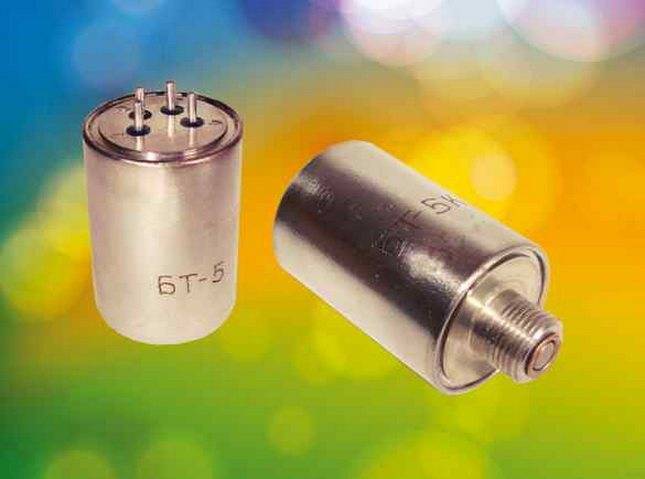

Тепловые выступают в качестве источников резервного энергопитания. Они обладают отличными характеристиками по удельной плотности электротока, однако отличаются непродолжительным сроком эксплуатации (до 60 минут). Используются преимущественно в космической отрасли, где требуются точность и кратковременное функционирование.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Правильный выбор

Выбирать марку электропровода нужно только по указанию электрика. Главным фактором является точный подбор диаметра, который должен соответствовать будущей потребляемой мощности.

Когда планируется монтаж проводки открытого типа, то большую роль может играть цвет самого изделия. Если прокладка проводов будет проводиться с применением кабель-каналов, то желательно знать и стандартный внешний вид различных марок:

  1. ШВВП. Делается всегда в белом цвете.
  2. ПВС. Это изделие может быть белым или оранжевым.
  3. ВВГ всегда чёрный.
  4. NYM — серый.

Во время покупки всегда нужно обращать особое внимание на надписи, которые могут содержать информацию о ГОСТах, технических условиях и заводе-изготовителе. Если на самом изделии нет этой информации, то её можно узнать из бирки, находящейся на бухте

Когда хотя бы чего-то не хватает, лучше отказаться от покупки такого энергокабеля.

Нужно помнить, что существуют марки проводов, которые запрещено использовать по причине их несоответствия нормам пожарной безопасности. К ним относятся:

  1. ПУНП.
  2. ПУНГП.
  3. ПУВП.
  4. ПБПП.

Они имеют сравнительно низкую стоимость, но по внешнему виду их сможет отличить только специалист. Перед приобретением всегда нужно проверять все маркировки, находящиеся на бухте и изоляции провода.

Также попадаются производители, которые понижают отпускную цену путём удешевления себестоимости. Это происходит за счёт уменьшения сечения жилы. Может снижаться и толщина изолирующего слоя. Такие фабрики иногда продают обычное омеднённое алюминиевое изделие под видом медного. Всегда следует спрашивать всю документацию и сертификаты перед покупкой товаров от малоизвестных производителей. Это позволит обезопасить своё жильё.

Расцветка в сети 220 В и 380 В

Единая энергосистема России является трехфазной симметричной системой переменного тока. В ней выделяют 2 типа напряжения — фазное (Uф) и линейное (Uл). Uф меньше Uл в √3 раз. Это и есть привычные 220 В.

Напряжение между двумя любыми фазами называется линейным и равно 380 В. Точное числовое значение меняется в зависимости от линии (220 В, 1 кВ, 10 кВ, 220 кВ и т.д.), но отношение в √3 раз соблюдается всегда, потому что система симметрична. Любая несимметричность электросистемы считается аварийным режимом работы.

Сети с тремя фазами маркируют строго по правилам:

  • желтый — фаза A;
  • зеленый — фаза B;
  • красный — фаза C.

Нулевой провод и «земля» — та же маркировка, что в системе с одной фазой.

Проектирование такой сети по ГОСТ осуществляется для помещений с малой энергетической нагрузкой, к каким относятся и жилые дома.

И трех-, и однофазная сеть бывают с заземлением и без. В первом случае в одной линии жил 5 и 3, во втором — 4 и 2. Маркировка одинаковая, такая же, как для трехжильного 220 В провода — голубой для нейтрали и зелено-желтый для заземления.

Как осуществляется проверка

Из-за симметричности системы напряжение всех фаз одинаково, и для частного потребителя не нужно их точное обозначение. Главное — понимать, где есть напряжение, а где его нет. При любых действиях с электроустановкой необходимо соблюдать правила безопасности.

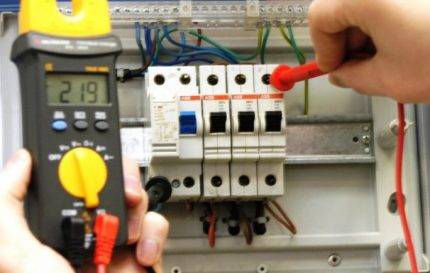

При помощи тестера

Предел измерений установите равным предполагаемому значению или больше его. В случае сетевой розетки 220 В можно и выше, но не ниже. Точность измерений зависит от класса прибора.

Зафиксировав кабели в приборе, подключите его к розетке. Рукоять управления установите в требуемый режим

Важно резко не двигать и не тереть кабель, чтобы не повредить изоляцию

При помощи мультиметра

Перед каждым использованием проводите краткий осмотр измерительных кабелей. Не должно быть никаких повреждений, которые могут привести к разрушению изоляции.

В зависимости от класса измеряемого напряжения следует применять разные мультиметры. Крепко зафиксировав кабели в приборе, подключите их в розетку, используя одну руку. Для измерения достаточно 3-10 секунд.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.


Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог. Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.


Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер. Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.


При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом. Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.


С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность. Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля. В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Марки кабеля

Аббревиатура ВВГНГ говорит о марке определённого провода и особенностях, характерных ей. Знания об этих характеристиках поможет в подборе. Если же не обладать этими навыками, то покупка продукции для последующего использования может увенчаться провалом.

Список наиболее популярных и покупаемых марок силовых кабелей:

  • ППВ – этот кабель сконструирован их медной трехжильной сердцевины с оболочкой из ПВХ, которая является одной из наиболее надежных. Часто используется для проводки линий электропередачи. Монтаж обязательно осуществляется в неподвижной форме.

  • ВВГ – характерна медная сердцевина, количество жил колеблется от одной до четырех. Также, основным составляющим является поливинилхлорид. Этот провод используется для прокладывания освещения в жилых домах или на предприятиях. Учитывать уровень влажности и другие внешние факторы не обязательно.

  • АППВ – имеется сходство с ППВ по основным параметрам. Ключевым отличием является алюминий, который составляет сердцевину.

  • ПВС – сердцевиной данного кабеля является медь, которая есть залогом гибкости. Возможно различное количество скручиваний стержневых элементов, оно колеблется от двоих до пяти. Такой вид встречается в битовой технике, системах освещения или питания.

  • ВБбШв – этому виду характерно до пяти скручиваний жил. Это объясняется сферой их использования, так как они применяются при проводке силовых линий. Они очень прочные и устойчивые от внешних факторов.

  • НУМ – этот вид отличается несгораемым покрытием, а стержень окутан мелом до четырех сечений. Это универсальный вид, который можно использовать для любого типа монтажа электросетей. Эти провода устойчивы к любым внешним факторам, например, влага или ветер. Это говорит о том, что применения этих кабелей возможно на улице и не принесет ущерба.

  • КГ – робота провода основана на многопроволочных медных жилах. Изоляция обеспечена резиновой оболочкой. Такой он эффективен тогда, когда нужно провести электричество в местах труднодоступных. Он гибкий и надежный. Также он застрахован от впитывания влаги, что негативно влияет на его роботу.

Это базовые типы кабельной продукции, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Если вам сложно определится в огромном количестве различных видов, стоит спросить совета у консультанта. Ведь разные условия и обстоятельства предусмотрены использованиям разных кабелей.

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение — 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага — 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

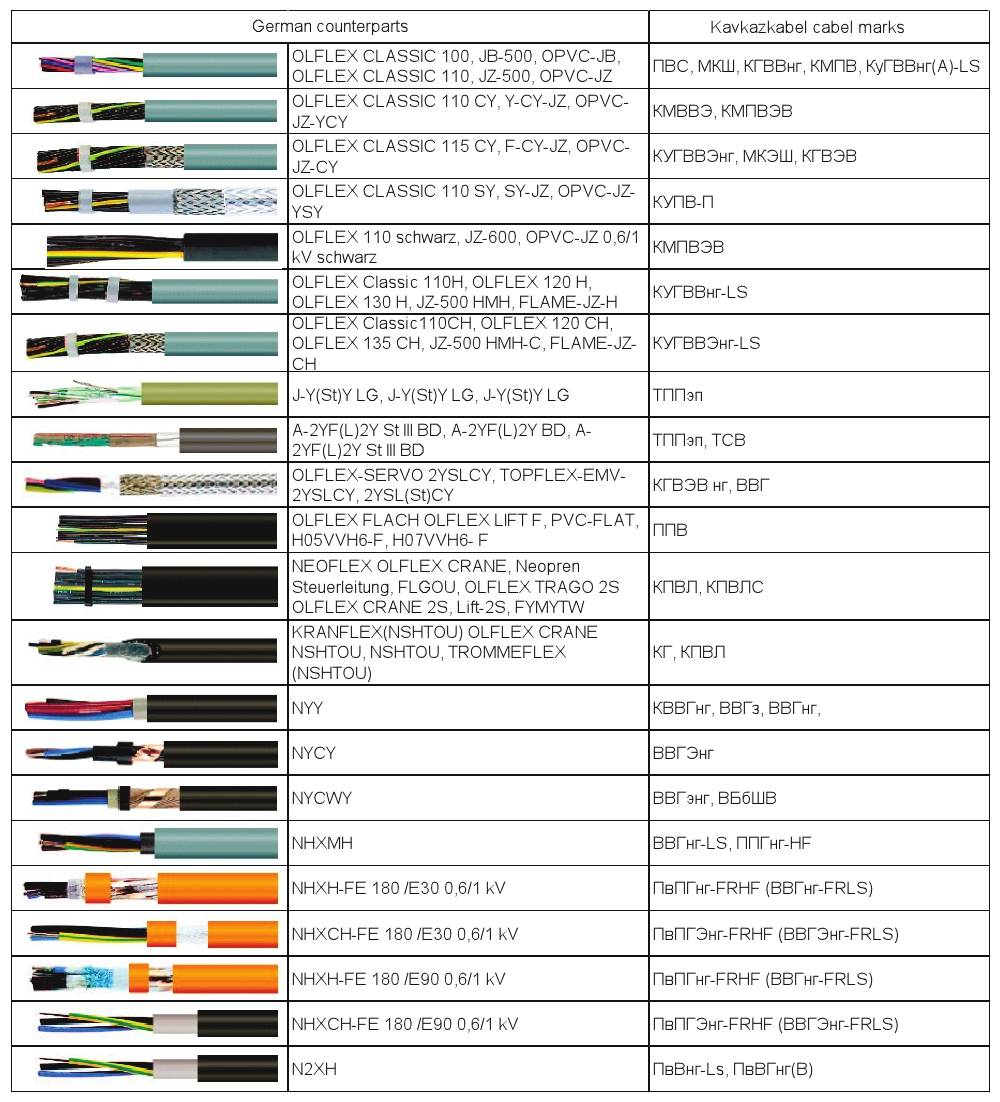

Марки кабеля и провода иностранного происхождения

Хоть на данный момент и существует четкое понятие маркировки и такие стандарты пытаются использовать все производители, часто бывают случаи, когда в руки попадает кабель, который непонятно, как расшифровать.  Это может означать только одно – кабель иностранного происхождения. Ниже представлена схема, в которой вы сможете разобраться без особых усилий.

Монтажный кабель

Как вы могли заметить, существенного различия нет. Однако существует другой порядок, и это особенность, она сможет сбить с толку любого человека. С маркировка кабелей и проводов расшифровка, мы с вами разобрались, теперь перейдем к следующим существенным различиям.

Провод ПВ1

Круглый тип сечения, изоляция ПВХ, медь, 1 жила.
Температура, как у остальных кабелей — от -50°C до +70°C, выдерживает вибрацию и химические раздражения, влажность — до 100%. Изоляция предложена в разной гамме.

Сфера действия: трансформаторы, щиты, электрооборудование. Провод рассчитан на напряжение до 750 вольт при переменном токе частотой до 400 Гц, и до 1000 вольт при постоянном токе.
Прокладывается под землей и снаружи, в кабельных канавах. Материал беззащитен перед солнечными лучами.
Величина изгиба не менее 10 — кратного диаметра провода. Бухты от 100 метров. Провод АПВ — модификация ПВ1, но жила из алюминия.

Разновидности проводов

При выборе провода учитываются условия его эксплуатации, мощность подключаемого оборудования.

С одной жилой

Алюминиевый провод обозначают АПВ. Изоляция из ПВХ хорошо переносит воздействие агрессивных веществ, не боится высокой влажности. Радиус изгиба не менее 10 его диаметров провода.

Для изготовления электрошнуров

Бытовые приборы подключают только медными электрошнурами:

  1. Провод ПВС характеризуется высокой гибкостью, выдерживает до 3 тыс. сгибаний. С его помощью подключают электроприборы в сетях до 380 В. Для прокладки каналов внутри стен не подходит, т.к. через несколько лет начинает разрушаться его внешняя изоляция.
  2. ШВВП — отличается повышенной гибкостью. Используется для подключения маломощных устройств, светильников. При создании скрытой проводки не применяется.

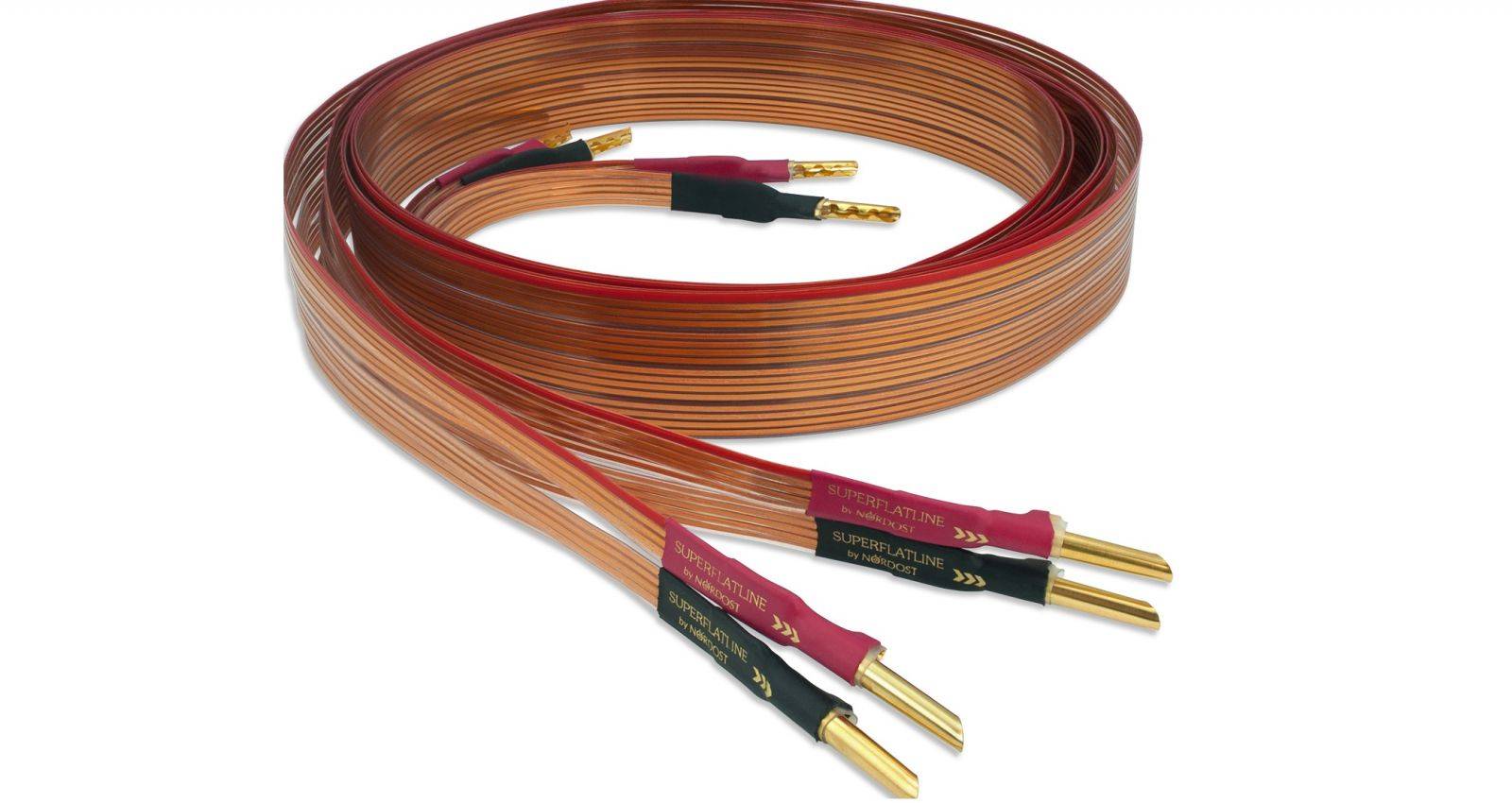

Плоские

Провода, у которых жилы находятся в одной плоскости, названы плоскими. Они подразделяются на виды:

  1. ПБПП (ПУНП) — способен передавать напряжение до 250 В, в основном предназначен для проведения освещения.
  2. ПБППг (ПУГНП) — за счет многопроволочных жил обладает более высокой гибкостью (не менее 6 диаметров).
  3. АПУНП — в отличие от ПУНП имеет однопроволочную алюминиевую жилу с сечением 2,5-6 мм², остальные характеристики аналогичные.

С перемычками

Особенность таких изделий — между жилами есть перемычки, их делают из того же материала, что и изоляцию:

  1. ППВ — способен передавать ток до 400 Гц и 400 В. Хорошо переносит высокую влажность, устойчив к действию кислот, щелочей, не горит.
  2. АППВ — от предыдущей марки отличается тем, что он алюминиевый и минимальное его сечение 2,5 мм². Применяют для открытой силовой проводки и освещения.

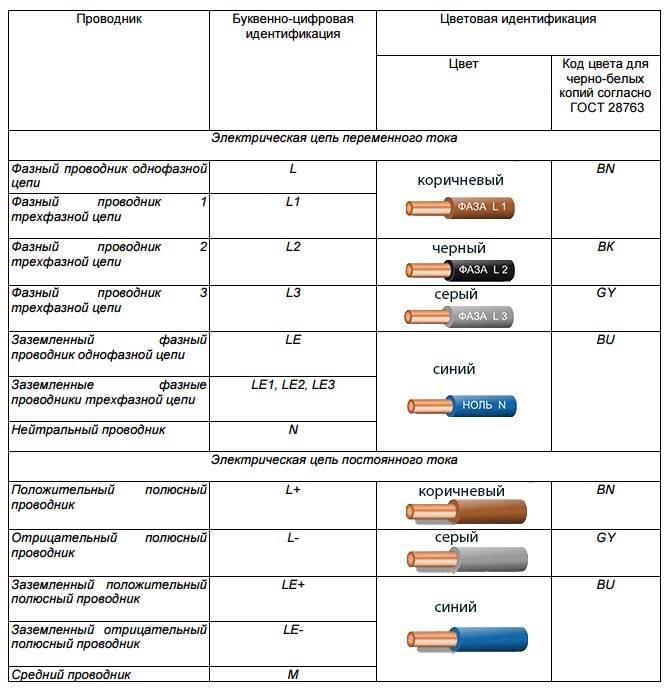

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

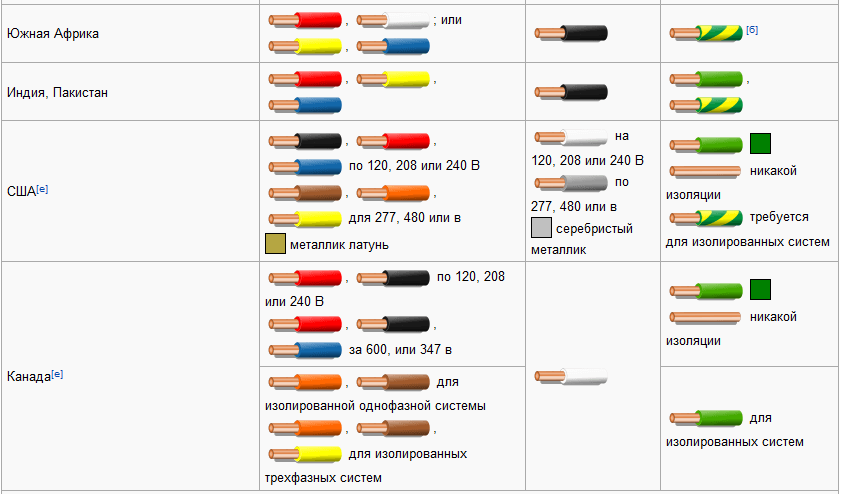

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

13 способов как сэкономить электричество

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

  1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
  2. Защитная конструкция жил в виде изоляционного покрытия.
  3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты

Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

36 комментариев к “Цвет проводов. Цветовая маркировка”

Я прочитал Вашу статью, все очень хорошо и полезно расписано. Замечу, что у нас часто используется следующая маркировка проводов:

желтый с зеленой полосой — заземление

коричневый — фаза

голубой — нулевой

Эту маркировку можно часто увидеть при разборке импортной бытовой техники, компьютерных блоков питания, сетевых фильтров (пилотов). У себя дома я использую провода для проводки именно такой маркировки. Если провод двухжильный — то маркировка обычно голубой-коричневый.

6 марта, 2012, 19:46

Игорь,здравствуй!У нас идёт провод с разными цветами,но почти во всех есть желто — зелёный,естественно-это земля.Далее ,часто остальные два провода-голубой(синий) и коричневый.Здесь,как правило ,Корич. — фаза,синий(голубой) — ноль,Но если я делаю проводку с нуля,то при любой раскраске проводов В РАСПРЕД.КОРОБКЕ соединения изолирую разноцветной изолентой;КРАСНАЯ — фаза,(или жёлтая), БЕЛАЯ изолента -НОЛЬ, и ЖЁЛТО-ЗЕЛЁНАЯ(или ЧЁРНАЯ) — ЗЕМЛЯ.Повторюсь-если делаешь с нуля проводку,то при использовании разноцветной изоленты в коробках при любых цветах провода -не ошибёшься.

8 марта, 2012, 16:11

Здравствуйте,Игорь!Вы всё описываете верно и логично.Но ВСЕГДА в своей работе нужно опираться на ГОСТ,СНИП и прочие документы.Так вот в СП 31−110−2003 про цветовую маркировку жил проводов всё подробно расписано.

Цветовая маркировка оболочек проводов в силовом кабеле: «земля» — жёлто-зелёный провод, «ноль» — синий провод, «фаза» — коричневый, красный, белый, чёрный, бело-чёрный, зелёный, серый провод.

Буквенное обозначение: L1 — фаза 1 (коричневый), L2 — фаза 2 (чёрный), L3 — фаза 3 (серый), N — ноль (синий), Pe — земля (желто-зеленый).

Проводники, принадлежащие разным фазам, маркируют разными цветами. Разными цветами маркируют также нейтральный и защитный проводники. Это делается для обеспечения надлежащей защиты от поражения электрическим током, а также для удобства обслуживания, монтажа и ремонта электрических установок и электрического оборудования. В разных странах маркировка проводников имеет свои различия. Однако многие страны придерживаются общих принципов цветовой маркировки проводников, изложенных в МЭК 60445:2010.

Фазный проводник 1

Фазный проводник 2

Фазный проводник 3

США (120/208В) Чёрный Красный Голубой Белый или серый Зелёный

США (277/480В) Оранжевый Коричневый Жёлтый Белый или серый Зелёный

Канада Красный Чёрный Голубой Белый Зелёный

Канада (Изолированные трёхфазные установки) Оранжевый Коричневый Жёлтый Белый Зелёный

Великобритания (с апреля 2006) Красный (Коричневый) Жёлтый (ранее Белый) (Чёрный) Голубой (Серый) Чёрный (Голубой) Зелёно-жёлтый

Европа (с апреля 2004) Коричневый Чёрный Серый Голубой Зелёно-жёлтый

Европа (до апреля 2004, в зависимости от страны) Коричневый или Чёрный Чёрный или Коричневый Чёрный или Коричневый Голубой Зелёно-жёлтый

Европа (Обозначение шин) Жёлтый Зелёный Красный

Россия (СССР) Жёлтый Зелёный Красный Голубой Зелёно-жёлтый (на старых установках — Черный)

Россия (с 1 января 2011 г.) Коричневый Чёрный Серый Голубой Зелёно-жёлтый

Австралия и Новая Зеландия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Южная Африка Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Малайзия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках — Зелёный)

Индия Красный Жёлтый Голубой Чёрный Зелёный

Как расшифровать марку кабеля

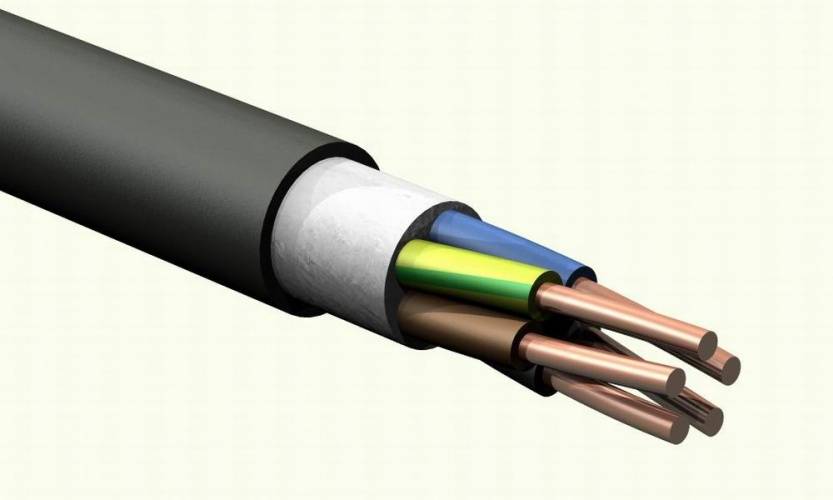

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля? Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 – данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) – исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

– АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

– АВВГз. С заполнением, заполнение из резиновой смеси.

– АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

– АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

– АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К – защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

– АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил –

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

– АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

  • желтый – фаза А (L1);
  • зеленый – фаза В(L2);
  • красный – фаза С (L3);
  • голубой – нулевая шина;
  • продольные или наклонные полосы желтого и зеленого цвета – шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами “ЖЗК” для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
