Дымоход для твердотопливного котла: основные виды, монтаж, размеры

Меры по улучшению

Все чаще при реконструкции разрушающихся кирпичных дымоходов используют надежные стальные трубы, просто вставляя их в существующий канал. Оставшийся промежуток заполняется базальтовым негорючим утеплителем. Рекомендуется проведение подобной замены, если прогнозируется переход с твердого топлива на газообразный его аналог.

Воротник дымовой трубы

Чтобы кирпичная шахта не получала вредоносного воздействия от конденсата, рекомендуется утеплить ее снаружи сто миллиметровыми плитами базальтовой ваты. В случае расположения канала внутри стены утепляется часть, проходящая пространство не отапливаемого чердака, а также над кровлей. Если дымовая шахта пристроена к дому, то ее наружные плоскости облицовывают теплоизоляцией полностью, дополняя наружным слоем из оцинкованного металла, имеющего толщину в 0,5 мм.

В процессе обустройства дымохода обязательно должна соблюдаться его оптимальная высота, от которой зависит надежная работа котла. Основные требования к этому показатели практически одинаковые для всех разновидностей труб.

Зависимость величины самотяги от температуры дымовых газов и высоты дымохода

Чтобы исключить попадание выхода дымохода в сектор ветрового подпора, где тяга очень слабая, необходимо от самой высшей точки конька дома провести линию под наклоном в 45° до земли. Это и будет неблагополучная зона.

Высота дымового канала

Если высота дымохода такова, что его выход попадает в этот промежуток, следует принять меры по ее увеличению на полметра выше обозначенной линии. По нормативам следует выдерживать угол 10°, чтобы высота дымоходной трубы в полной мере обеспечивала необходимую тягу, позволяющую твердотопливному котлу эффективно функционировать.

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

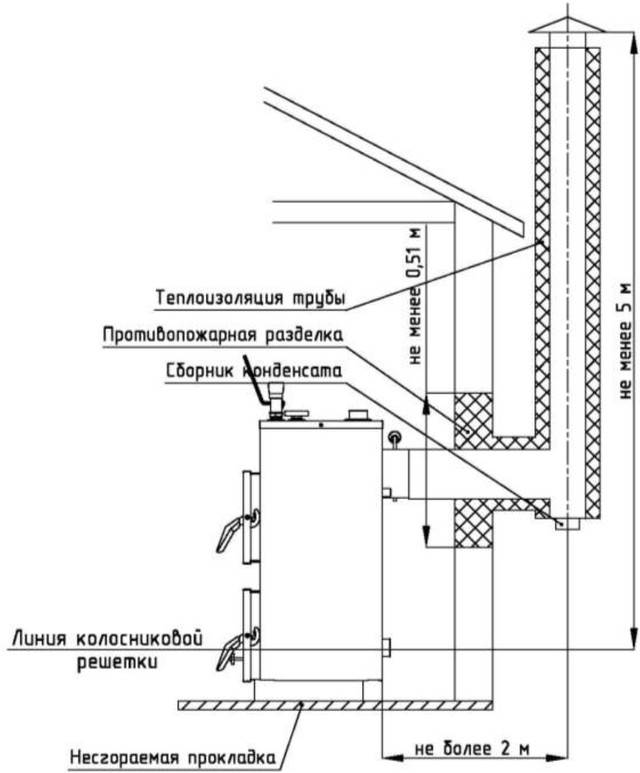

Монтаж и подключение дымоходной трубы

От того насколько правильно и безопасно будет выполнен монтаж дымохода, зависит срок службы твердотопливного котла и безопасность его владельца. Выполнение работ по установке и монтажу дымовой трубы лучше доверить профессионалам. Специалисты смогут выполить эти работы в соответствии со следующими правилами и нормами:

система дымохода должна полностью выводить все продукты сгорания;
сечение дымохода должно быть больше или равно сечению выходного патрубка котла на твердом топливе;
дымовая труба должны быть выполнена из антикоррозийной стали толщиной более 1мм;
для очистки от сажи в основании дымохода необходимо организовать специальный карман;
допускается не более трех поворотов трубы;
высота трубы нее менее 5м, а также не менее минимально допустимой для данной модели твердотопливного котла;

Также предъявляется ряд требований к расположению дымовой трубы на кровле:

Верхний конец должен возвышаться на менее чем на 50см над плоской кровлей или на 50см над парапетом, если парапет находится менее чем в 1.5 метрах.
Не ниже конька крыши при расположении менее чем в 3 метрах от него;
Если высота над уровнем крыши более 1.8м необходимо закрепить его растяжками;

Фото 6: Монтаж кирпичного дымохода в частном доме

Монтаж осуществляется по схеме снизу-вверх т.е. от твердотопливного котла к крыше. Существуют общие требования к монтажу таких систем и они регулируются СНиП-91. Вот основные правила которые нужно неукоснительно соблюдать:

При сборке секций сэндвич дымохода следует каждую внутреннюю трубу вставлять внутрь предыдущей, а каждую наружную наоборот поверх предыдущей. Такой метод сборки называется «по конденсату».
тыки секций необходимо скреплять хомутами.
Крепление к стенам и другим строительным конструкциям осуществляется с помощью кронштейнов.

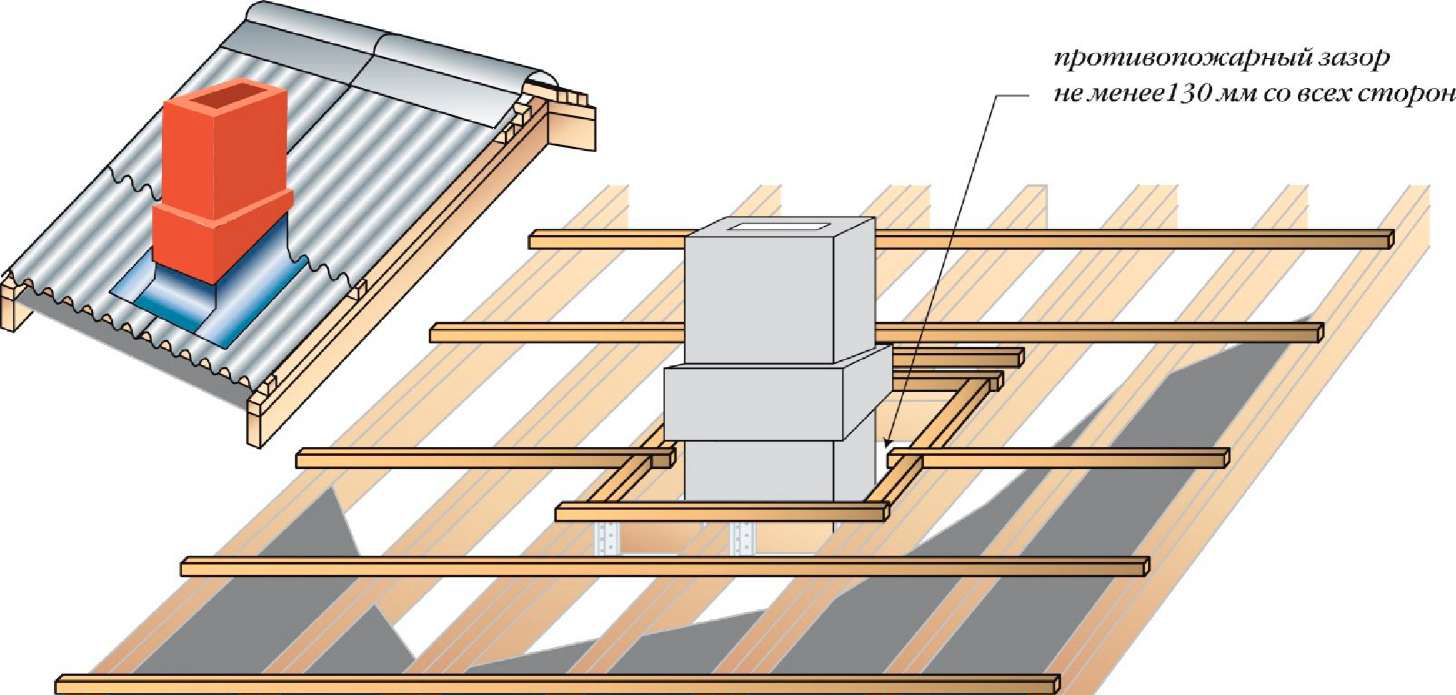

Для обеспечения требований пожарной безопасности необходимо избегать контакта дымохода с газовыми трубами и электропроводкой. Необходимо также избегать контакта с элементами строения (кровля, перекрытия, обрешетка и т.д.) и выполнять от них отступ 150мм для изолированных труб и 300мм для неизолированных.
Горизонтальный участок трубы соединения с твердотопливным котлом длительного горения с водяным контуром должен быть наклонен в сторону котла. Угол наклона примерно 2см на каждый метр соединительной трубы.
Необходимо тщательно следить, чтобы соединения колен не попадали в перекрытия между этажами.
Во избежании конденсирования продуктов сгорания необходимо оборудовать участок проходящий через неотапливаемые помещения дополнительным утеплителем.
В нижней части дымохода устанавливается тройник с системой слива конденсата.

Использование секционных систем требует бережной и безопасной эксплуатации. Вот некоторые ограничения, которые необходимо соблюдать неукоснительно:

Запрещается использовать для растопки твердотопливного котла жидкое топливо;
Строго запрещается использовать дымоход для просушивания одежды или обуви;
При очистке дымовой трубы не рекомендуется выжигать сажу;
Запрещено использовать воду для тушения твердого топлива в топке котла.

Более подробно о том как правильно выбрать дымоход для котла на твердом топливе смотрите в видео:

В заключении хотелось бы еще раз отметить то, что расчет, установку, монтаж дымохода и его подключение к твердотопливному котлу лучше доверить профессионалам. От правильного и безопасного подключения зависит ваша жизнь и здоровье, также жизнь и здоровье ваших близких. Помните об этом!

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

Виды

Есть несколько типов дымоходов. Они делятся по виду материала и конструктивным особенностям. Какой дымоход лучше для твердотопливного котла, зависит от свойств используемого материала. Конструкцию изготавливают из металла, керамики, стекла и кирпича.

Кирпичный дымоход. Это классический тип. Так как стенки такого сооружения толстые, большая часть энергии уходит на их обогрев. Поэтому конструкции из кирпича применяют для котлов с высоким КПД. Если им оборудовать котел с низким коэффициентом полезного действия, то газ будет выводиться слабо. Кирпич обладает термоустойчивыми свойствами и выдерживает температуру до +900°C. Но из-за свойств накапливать внутри конденсат и сажу материал подвергается разрушению. Если внутрь конструкции установить стальную трубу, то этот недостаток можно устранить.
Стальной дымоход. Для его изготовления используют нержавейку (под маркой 321, 316, 317L) или простую сталь. Срок службы стальной конструкции составляет около 5 лет. Большой популярностью пользуются модели, изготовленные из нержавейки, так как они более долговечны. Сталь — это недорогой материал, который обладает термоустойчивыми и влагоустойчивыми свойствами. Он выдерживает температуру до +700°C. Во время эксплуатации конструкцию можно оборудовать дополнительными элементами.
Керамический дымоход. Состоит из трубы, невоспламеняемого утеплителя и каркаса. Выдерживает температуру до +900°C и не подвергается коррозии. Конденсат и сажа не накапливаются внутри благодаря зеркальной поверхности. Монтаж дымохода проводится быстро и легко с минимальным количеством швов. Это создает надежную герметичность. Срок службы изделия составляет 30 лет. Это самая лучшая и безопасная модель.
Сэндвич-панели. Дымоход из сэндвич-панелей легко собирается и имеет компактную конструкцию. В момент установки его оснащают теплоизоляционным и жароустойчивым материалом. Конденсат и сажа на его стенках не накапливаются. Дым и газ быстро выводятся наружу благодаря гладкой внутренней поверхности трубы. Сэндвич-панели часто используются при установке наружных систем удаления дыма. Это дорогая конструкция, которая имеет срок службы около 15 лет. Чем дольше эксплуатируется дымоход, тем слабее становятся места соединений.
Стеклянный дымоход. Красивый внешний вид, жаростойкость и долговечность — основные свойства стеклянной конструкции. Дымоходы, изготовленные из стекла, появились недавно, поэтому их монтаж выполняют редко. Высокая цена является их единственным недостатком.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м;
материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Виды дымоходов

Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре

Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов. Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки

Итак, виды:

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:

Кирпичные
Стальные
Керамические
Сэндвич панели

Дымоход из кирпича

Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.

Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича

Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов

Дымоход из стали

Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:

гладкость стенок;
универсальность;
возможность установки даже после финальной отделки дома;
долговечность, даже с высоким КПД;
отсутствие завалов.

Дымоход из сэндвич-панелей

Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.

Керамический дымоход

Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.

Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался. Иначе срок службы может значительно сократиться

Иначе срок службы может значительно сократиться.

Какой котел выбрать?

Дымоходы для котлов на твердом топливе различаются по нескольким параметрам.

Рекомендуем ознакомиться: Как выбрать канализационные трубы для наружной системы канализации

Конструктивное исполнение:

Коренные (стоящие на отдельном фундаменте трубные стояки, соединяемые с котлом наклонным газоходом).
Насадные (устанавливаются непосредственно над котлом и служат продолжением газохода котла).
В виде канала в стене (устраиваются в процессе кладки несущих наружных или внутренних стен).

По месту расположения котлы бывают наружными и внутренними:

Наружные (монтируются вне здания как отдельно стоящими либо пристроенными к наружной стене в коренном исполнении).
Внутренние (монтируются внутри здания в любом конструктивном исполнении).

Материал изготовления:

металл (черные, оцинкованные, нержавеющие или сэндвич-трубы);
кирпич (керамический или огнеупорный);
керамика (керамические трубы и блоки);
бетон (сборные железобетонные панели со специальными вертикальными каналами круглого или овального сечения);
асбестоцемент (трубы из асбестоцемента);
стекло (специальное огнеупорное стекло).

Наиболее распространенными при устройстве индивидуальных котельных с котлами на твердом топливе являются дымоходы из кирпича, керамики и стали:

Кирпичные дымоходы	Глиняный и огнеупорный кирпич традиционно применяются при возведении дымоходов. Требует специальных навыков по кладке.	возможность встроить их в массив стены, не занимая полезную площадь помещения. Благодаря частичной утилизации полезной энергии (t = 250-3000), происходит дополнительное излучение тепла в прилегающие к дымоходам помещения.	требуются каменщики высокой квалификации, прямоугольное сечение и не идеальной гладкости внутренние стенки создают дополнительное сопротивление движению дымовых газов и способствуют засорению сажей.
Керамические дымоходы	Дымоходы из керамических труб и блоков — тяжелая конструкция.	умеренный вес, долговечность, эстетичный внешний вид, отсутствие конденсата	немалая цена, потребность в квалифицированных специалистах
Стальные	Дымовые трубы из стальных труб (одностенные), изготовленные из черных или оцинкованных труб.	отличаются низкой ценой, простотой сборки, удовлетворительными весовыми характеристиками и пожаробезопасностью	малый срок службы, подверженность коррозии и необходимость тепловой изоляции для предотвращения образования конденсата.
Дымоходы из нержавеющей стали	Трубы из нержавейки имеют немалую стоимость, что не способствует их популярности.	простота монтажа не подвержены коррозии, долговечность, не требуют дополнительной изоляции.	может образовываться конденсат на стенках
Двустенные конструкции из сэндвич-труб с термопрослойкой	в последнее время все больше пользуются спросом	малый вес, компактность, удобство монтажа, защита от образования конденсата, устойчивость к воздействию высоких температур и агрессивной среды, идеально гладкая внутренняя поверхность и круглое сечение трубы препятствует осаждению сажи внутри дымохода.	довольно высокую стоимость и срок службы всего в пределах 15 лет

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

Труба изготавливается из шамотного кирпича.
Для возведения стенок применяется раствор глиняный или специальный клей.
Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

Кладка обеспечивает герметичность.
На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

Дымоотводный канал из керамического материала.
Прослойка утеплителя или воздушное пространство.
Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

Длительный период эксплуатации.
Многофункциональность.
Сравнительно низкая стоимость.
Большая прочность.
Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Блиц-советы

Каким бы ни было топливо слабодымящим, на стенках системы дымоудаления со временем образуются отложения в виде сажи, которые негативно влияют на силу тяги в системе. Особенно сильно засоряются трубы при сжигании резины. По окончании отопительного сезона необходимо произвести тщательную чистку от подобных отложений.
Перед розжигом котла следует проверить наличие тяги. Для этого в топку помещают зажжённую спичку, которая должна погаснуть от движения воздуха внутри отопительного прибора.
Установка системы дымоудаления для твердотопливного котла требует наличия познаний в обращении со строительными инструментами, а также физической силы для того чтобы установить элементы конструкции на достаточной высоте. Если самостоятельная установка данного элемента отопительной системы вызывает затруднения, то стоит обратиться в организации специализирующиеся на выполнении подобного рода работ.
