Подключение и расчет буферной емкости к твердотопливному котлу

Как самостоятельно сделать бак-аккумулятор

В связи с тем, что данные установки достаточно дороги, то многие наши соотечественники спрашивают: «Как сделать буферную емкость для твердотопливного котла своими руками?» В принципе, нет ничего невозможного для человека с «прямыми руками», знаниями основ теплотехники, обладающего необходимым материалом, инструментом, навыками его использования и неприличным количеством свободного времени.

Если вы всем вышеперечисленным обладаете, то необходимо:

  • сварить герметичную емкость необходимого объема; Использовать необходимо нержавеющую сталь, толщиной не менее 1,5 мм.
  • сделать врезку штуцеров, диаметром 1 дюйм и с необходимой резьбой для соединения с котельным оборудованием и отопительной системой;
  • врезать в верхнюю часть устройства подрывной клапан, а в днище дренажный кран;
  • теплоизолировать бак базальтовым волокном, толщиной 100 мм.
  • сварить кожух из тонкой оцинкованной стали, опираясь на внешние размеры теплоизолированного бака.
  • Установить устройство на ножки.
  • Окрасить устройство.

Исходя из опыта, сэкономить на том, чтобы изготовить своими руками теплоаккумулятор для твердотопливного котла, не получится. Практически за те же деньги новый бак-аккумулятор будет более безопасным, долговечным и функциональным.

Расчет объёма накопителя тепла

Объем теплоаккумулятора для отопления

Как мы уже упомянули ТА маленького объёма использовать нецелесообразно, при этом слишком большие резервуары также не всегда уместны. Вот и назрел вопрос о том, как рассчитать нужный объём ТА. Очень хочется дать конкретный ответ, но, к сожалению, его не может быть. Хотя приблизительный расчет теплоаккумулятора для отопления все же есть. Допустим, вы не знаете, какие теплопотери вашего дома и узнать не можете, например, если он еще не построен. Кстати, чтобы сократить теплопотери, нужно утеплить стены частного дома под сайдинг . Подобрать бак можно исходя из двух величин:

  • площадь отапливаемого помещения;
  • мощность котла.

Методы расчета объёма ТА: площадь помещения х 4 или мощность котла х 25.

Именно эти две характеристики являются определяющими. Разные источники предлагают свой способ расчета, но по факту эти два метода тесно взаимосвязаны. Предположим мы решили рассчитать объем теплоаккумулятора для отопления, отталкиваясь от площади помещения. Для этого нужно квадратуру отапливаемого помещения умножить на четыре. К примеру, если у нас есть маленький дом в 100 м кв, то понадобится бак 400 литров. Такой объём позволит сократить загрузку котла до двух раз в сутки.

Несомненно, и так есть пиролизные котлы, в которые закладывается топливо дважды в сутки, только в этом случае принцип работы немного отличается:

  • топливо разгорается;
  • уменьшается подача воздуха;
  • начинается процесс тления.

В этом случае, когда топливо разгорается, температура в контуре начинает интенсивно повышаться, а потом тление поддерживает воду тёплой. Во время этого самого тления много энергии улетучивается в трубу. Помимо этого если твердотопливный котел работает в тандеме с негерметичной системой отопления, то при пиковой температуре расширительный бак иногда закипает. В нем в прямом смысле слова начинает кипеть вода. Если трубы сделаны из полимеров, тогда это просто губительно для них.

В одной из статей про полимерные трубы мы рассказывали об их характеристиках . ТА забирает часть тепла и бак может закипеть только после того, как резервуар зарядится полностью. То есть возможность закипания, при правильном объёме ТА, стремится к нолю.

Теперь попробуем рассчитать объём ТА, исходя из количества киловатт в нагревателе. Кстати, этот показатель рассчитывается на основании квадратуры помещения. На 10 м берется 1 кВт. Выходит, что в доме 100 м кв должен стоять котел минимум в 10 киловатт. Так как расчет всегда делается с запасом, то можно предположить, что в нашем случае будет стоять 15 киловаттный агрегат.

Если не учитывать количество теплоносителя в радиаторах и трубах, то один киловатт котла может нагревать приблизительно 25 литров воды в ТА. Поэтому и расчет будет соответствующим: нужно мощность котла умножить на 25. В итоге мы получим 375 литров. Если сравним с предыдущим расчетом, то результаты очень близки. Только это с тем учетом, что мощность котла будет рассчитываться с зазором хотя бы в 50%.

Помните, чем больше ТА, тем лучше. Но в этом деле, как и в любом другом, нужно обходиться без фанатизма. Если вы поставите ТА на две тысячи литров, то нагреватель просто не справиться с таким объёмом. Будьте объективны.

Интересное по теме:

  • Тёплый пол в деревянном доме
  • Дымоход для газового котла. Бездымоходные кот.
  • Некоторые нюансы по выбору и монтажу циркуляц.
  • Электрокотлы своими руками

Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

  • На пару;
  • С использованием жидкости;
  • С дополнительными нагревательными приборами.

Также они могут быть:

  • Термохимическими;
  • Твёрдотельными.

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания.
Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

  • Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
  • Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
  • Защита от возможного перегрева;
  • Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.


Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

  • разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
  • нагревать воду для хозяйственных нужд;
  • обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.


Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

  • 2 стандартных баллона из-под пропана;
  • не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
  • штуцеры и гильзы для термометров;
  • утеплитель – базальтовая вата;
  • крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

  1. Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
  2. Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
  3. Поставьте баллоны один на другой и сварите между собой.
  4. Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
  5. Приделайте дно и крышку.
  6. В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
  7. Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
  8. Сделайте утепление резервуара и прикрутите обшивку саморезами.


Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Что такое теплоаккумулятор

Но при эксплуатации агрегата на твердом топливе придется столкнуться с проблемой неоднородности получения тепловой энергии. Пока котел работает — дома тепло или даже жарко. Закончилось топливо – в доме становится холодно. Половина полученного тепла уходит в атмосферу, да и подкладывать дрова приходится часто. Поэтому задумались о том, чтобы сохранять избыточное тепло, а потом потихоньку отдавать его в систему отопления.

Эту проблему и решают, когда начинают эксплуатировать твердотопливный котел с теплоаккумулятором.

В странах Европы запрещено применение агрегатов тепловой энергии без буферной емкости, чтобы не было выбросов угарного газа в атмосферу.

Теплоаккумулятор — это емкость, чаще всего круглая цилиндрическая, наполненная водой, в зависимости от предназначения бывает разных модификаций.

В производственный вариант входят:

  • основной корпус, который изготавливается из различных сплавов стали или из нержавейки;
  • слой изоляции из базальтовой или минеральной ваты или пенополиуретана толщиной не менее 50 мм;
  • наружная обшивка изготавливается или из окрашенного тонкого листового металла, или из чехла из полимерного материала;
  • в основную емкость врезают патрубки для подвода и отвода теплоносителя;
  • в более дорогих моделях внутри устанавливают змеевик для подогрева воды;
  • термометр и манометр служат для контроля за температурой и давлением.

Иногда в тепловой аккумулятор встраивают блок электрических тенов с датчиками и подсоединяют солнечные батареи — это создает дополнительный комфорт при его использовании.

Цены на эти варианты высокие, поэтому народные умельцы чаще всего изготавливают буферные емкости своими руками.

Для чего нужен

Спектр применения аккумулятора тепловой энергии очень широк и определяется согласно модификации и применяемого вместе с ним оборудования.

Самое главное его предназначение:

  • накопить как можно больше тепла, а потом, когда закончится топливо в основном теплогенераторе, отдать его в систему отопления;
  • предотвращать резкие перепады температуры в системе, тем самым не допускать появления конденсата в котле.

Более современные и дорогие позволяют создать больший комфорт и больше возможностей:

  • горячее водоснабжение в доме;
  • использовать его вместо электрокотла, если установить в него электрические нагреватели.

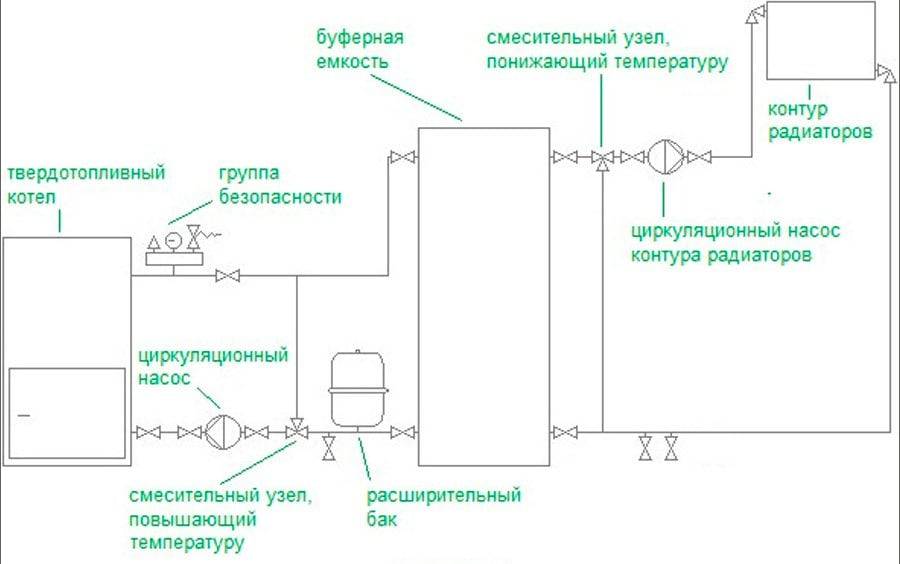

Принцип работы

Перед первым использованием рекомендуется изучить схему работы котла и емкости.

Система работает так:

  1. Затопили котел.
  2. Нагретая вода попадает в теплогенератор, как бы заряжает его.
  3. Циркуляционный насос, установленный за емкостью, по трубопроводу, вмонтированному в верхнюю ее часть, доставляет теплоноситель к трубам отопления.
  4. Возвращаясь, остывшая вода поступает в нижнюю часть теплогенератора.
  5. Затем она поступает в котел.
  6. Закончилось топливо — потух котел.
  7. В работу вступает теплогенератор: при помощи циркуляционного насоса из верхней горячей зоны постепенно разносит сохраненное тепло по трубам и радиаторам.

Второй насос снабжают комнатным датчиком температуры, который при необходимости может отключить его, если температура превысит установленную для него температуру. Тогда котел будет нагревать только теплоаккумулятор. При понижении температуры воздуха в комнатах, включается насос, и вода снова будет нагревать батареи.

Применение аккумулятора тепловой энергии позволяет хозяину домовладения удовлетворить все его запросы.

Недостатки

У связки теплового нагревателя с тепловым накопителем недостатки, конечно, есть, но со временем покупатель поймет, что вложенные средства были потрачены не зря.

Материалы

Для изготовления этого элемента обвязки нужно подготовить:

  1. Металлический лист толщиной, большей 2 мм. Альтернативой могут послужить 2 бочки с диаметром 1 м. Толщина стенок не должна быть меньше вышеуказанной цифры.
  2. Медную или стальную трубку. Первый металл является лучшим, поскольку имеет большую теплопроводность. Диаметр трубы должен составлять 20 мм.
  3. Патрубки с резьбой. Диаметр 7 из них должен составлять 20 мм. Еще нужны 4 патрубка диаметром 10 мм.
  4. Минеральную или базальтовую вату.
  5. Оцинкованный лист.
  6. Термостойкую грунтовку.
  7. Термостойкую краску.
  8. Профильную трубу с размерами 4х4 или 5х5 см.
  9. Уголок 3х3 см.
  10. Резиновую прокладку толщиной 5-10 мм.

Как и из чего сделать буферную емкость

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

  • внутренняя емкость;
  • слой теплоизоляции;
  • наружная защитная оболочка;
  • теплообменник для емкости, обычно медный змеевик;
  • регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

  • Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.
  • Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

Бак из нержавейки — металл и сварные работы стоят дорого

По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.
Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
Буферная емкость из «еврокуба» — применять не рекомендуется

Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

  • На пару;
  • С использованием жидкости;
  • С дополнительными нагревательными приборами.

Также они могут быть:

  • Термохимическими;
  • Твёрдотельными.

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания.
Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

  • Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
  • Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
  • Защита от возможного перегрева;
  • Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

С этим читают

Особенности эксплуатации твердотопливных котлов

Этот конденсат — вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Закрытый тип с естественной циркуляцией Также довольно простая схема обвязки с малым числом теплопотребителей.

Если монтаж трубопроводов отопления выполнить напрямую к отопительной установке и во время разогрева пропускать через водяную рубашку агрегата холодную воду, то на внутренних стенках топки начнет интенсивно выделяться конденсат. Индивидуальная обвязка твердотопливных котлов делается для того, чтобы создать оптимальный рабочий режим и тем самым продлить им срок эксплуатации.

Подразумевается, что в электрическом отопителе встроен собственный циркуляционный насос.

В системе отопления с использованием теплового аккумулятора выделяются следующие преимущества: защита котла от перегрева; работа с максимальной экономией энергоресурсов и увеличение КПД всей системы отопления; простота и удобство в пользовании котлом, возможность загружать его в любое время; обеспечение стабильной температуры на всей площади помещения; возможность обеспечивать дома горячим водоснабжением, не используя дополнительные водогрейные устройства. Эта жидкость передается напрямую через трубную магистраль к теплоизлучателям. Однако, случаются ситуации, когда к некоторым вычислениям приходится прибегать и самостоятельно. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла.

Топливом для них выступают уголь, дрова, пеллеты. При тщательном подборе рекомендуется максимально учитывать такие рекомендации: Чем значительнее показатель пикового теплопотребления отличается от установленного среднечасового, а также чем дольше оно длиться, тем и больше необходим объем бака для накопления в нем нужного тепла.

Первая стадия работы — котел загружен и запущен. Подсоединение пойдет на смесительный узел. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы. Если изолировать насосы со стороны котла, то можно слишком сильно их утеплить, а это недопустимо. Далее обеспечиваем слив и наполнение системы.

К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Для теплоаккумуляторов, рассчитанных на высокие показатели давления, обычно применяются емкости с тороидальными верхней и нижней крышками. Как подключить твердотопливный котел Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. По такой схеме допустимо подвести горячую воду без дополнительных вставок напрямую в санузлы.

Третьим, но не менее важным достоинством можно считать безопасность ТТ котлоагрегата которую обеспечивает теплоаккумулятор. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы: Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале. Если планируется монтаж многовалентной системы отопления, следует использовать гидрострелку.
Обвязка твердотопливного котла с теплоаккумулятором

Выводы и полезное видео по теме

Как правильно рассчитать емкость теплоаккумулятора для домашнего отопительного котла, работающего на твердом топливе. Все нюансы и подробности проведения необходимых вычислений.

Как своими руками сделать тепловой аккумулятор большого объема с удобной и практичной съемной крышкой. Пошаговая инструкция с пояснениями.

Почему выгодно использовать теплоаккумуляторы в домашней отопительной системе. Наглядный пример экономии средств при существенном повышении уровня комфортности в жилом помещении.

Установка теплоаккумулятора для домашней системы отопления очень выгодна и экономически оправдана. Наличие этого агрегата уменьшает трудозатраты по растопке котла и позволяет делать закладку греющего ресурса не дважды в день, а всего один раз.

Существенно снижается расход топлива, необходимого для корректной работы отопительного оборудования. Использование произведенного тепла осуществляется в оптимальном режиме и не тратится понапрасну. Затраты на обогрев и горячее водоснабжение снижаются, а условия проживания становятся более удобными, комфортными и приятными.

Расскажите нам о том, как устанавливали теплоаккулятор на ваш котел. Поделитесь технологическими тонкостями процесса и впечатлениями об эффективности работы устройства. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото, задавайте вопросы по спорным моментам.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
