Таблица давления и температура кипения фреона R-410A в кондиционере

Как часто заправлять кондиционер в машине?

В процессе работы автокондиционера происходит небольшая утечка фреона. Норма такой потери газа за 1 год может достигать до 15%. Так что, каждые три года, если не случалась разгерметизация контура, в машине требуется заправлять хладагент в кондиционер. А в том случае, когда автомобиль уже довольно старенький, естественная утечка еще больше, поэтому заправка может потребоваться на год чаще, но метод заправки будет аналогичным. Когда имеется большая утечка фреона, заправлять кондиционер автомобиля не имеет смысла, нужно сначала определить поврежденный участок и устранить (это можно сделать только на специализированном сервисе с применением ультрафиолета).

Когда утечка фреона больше нормы, то, скорее всего:

  • либо трубки системы кондиционера через механическое/коррозийное повреждение потеряли герметичность;
  • либо внутри конденсатора появились коррозийные процессы.

Как правильно заправить кондиционер

Заправка кондиционера происходит поэтапно с соблюдением некоторых правил. Эту работу выполняют специалисты из сервисного центра.

Как заправляется сплит-система:

  1. Путем вакуумирования удаляется весь воздух из системы.
  2. Определяется примерный объем фреона, который необходимо закачать. Для этого используется специальный прибор.
  3. К устройству подсоединяется баллон с хладагентом и начинается заправка, контролируемая с помощью манометра.

Сколько фреона потребуется

В техпаспорте кондиционера указывается информация о том, какая марка фреона подходит для заправки контура, каким должно быть давление и сколько хладагента нужно закачать в систему до полной заправки.

Если выполняется дозаправка оборудования, мастера определяют количество недостающего фреона в системе, используя специальные приборы.

Примерное количество фреона в сплит-системе – 500-750 г (в «семерках» и «девятках»).

Самостоятельно заправить кондиционер фреоном очень сложно и практически невозможно. Для этого необходимо специальное оборудование, соответствующий опыт и знания. Такую работу лучше доверить профессионалам из сервисного центра.

Источник

Особенности применения

  • центробежные компрессоры;
  • затопленные испарители;
  • насосные холодильные агрегаты.

Новый фреон нашел применение в системах кондиционирования, бытовых теплонасосных установках. Смесь с азеотропными свойствами подходит для оборудования с теплообменниками непосредственного испарения и затопленного типа. Благодаря высокой плотности хладон используют в бытовых и промышленных установках:

  • транспортные охладительные системы;
  • установки кондиционирования воздуха в офисах, общественных зданиях, промышленных объектах;
  • бытовые холодильники;
  • торговое и пищевое холодильное оборудование.

Совместно с фреоном 410 a применяется синтетическое (полиэфирное) масло. Недостаток продукта – высокая гигроскопичности. При дозаправке исключается контакт с влажными поверхностями. Рекомендуется применение продукции марок PLANETELF ACD 32, 46, 68, 100, Biltzer BSE 42, Mobil EAL Arctic. Минеральные масла не совместимы с хладагентом, их применение испортит компрессор.

Источник

Связь рабочего давления и температурных условий

Неисправности кондиционера автомобиля. 7 основных неисправностей автомобильного кондиционера

Таким образом, если внешние температурные условия будут несколько повышены, то пропорционально будет увеличено и рабочее давление. Так, к примеру, если рассматривать хладагент 410, то в данном случае в условиях увеличение температурного показателя в пределах помещения либо за его границами на пять градусов, повысится и рабочее давление фреона в системе кондиционирования. Значение будет увеличено на 0,5 бар. Другая же зависимость наблюдается для такой разновидности фреона, как R22, но здесь она различается в зависимости от уличной температуры, или данного показателя в пределах помещения. Для того чтобы получить уточнённые цифры, следует обратиться к специализированным таблицам, там всё должно быть указано.

Заправка и дозаправка кондиционера фреоном

набор инструментов для заправки

Как происходит заправка кондиционеров фреоном, и чем она отличается от дозаправки?

Дозаправка – это частичное восполнение потерянного объема хладагента. Она может понадобиться при утечке или при профилактической заправке. Ее также осуществляют при увеличении трассы во время монтажа. В среднем заводской объем закаченного хладона рассчитан на 5 метров трассы. Если происходит увеличение ее длины, то требуется дозаправка кондиционера фреоном из расчета 30 гр на метр магистрали.

Для бытовых кондиционеров с фреоном R-22 и ему подобных применяют способ дозаправки, а для систем с хладоном R-410a используют только метод полной заправки. Этот газ состоит из смеси химических веществ с разной степенью летучести, которые испаряются совершенно неравномерно, следовательно, состав оставшегося вещества сильно меняется.

Полная заправка – это восполнение всего объема газа в холодильном устройстве. Она необходима при заправке бытовых кондиционеров фреоном после переезда, когда предварительно весь хладагент был спущен, или при восполнении объема хладона, имеющего сложный компонентный состав.

Выпуск фреона из кондиционера

Прежде чем закачать фреон в кондиционер при полной заправке, из него необходимо выпустить оставшийся газ. Как правильно слить фреон с кондиционера, и какие инструменты понадобятся для этого?

Некоторые мастера не видят ничего страшного в том, чтобы просто ослабить гайки на внешнем блоке и стравить все в атмосферу, считая небольшое количество хладагента для окружающей среды безопасным. В чистом виде он на самом деле безвреден, но делать так не стоит. Для его выпуска из кондиционера необходимо иметь станцию по сбору фреона, которая врезается в систему кондиционирования при помощи специального штуцера и откачивает весь газ из нее.

Далее производят вакуумирование, и только после этого подключают баллон с фреоном и производят его закачку в кондиционер по необходимой норме.

Сколько нужно фреона

В разных холодильных системах находится разное количество хладагента. То, сколько в кондиционере может быть фреона, зависит от холодопроизводительности агрегата. В среднем его объем составляет в стандартных сплитах от 700-800 грамм, а в мощных установках коммерческого или промышленного назначения более килограмма.

Требуемый объем указывается производителем на шильдике, представляющем собой металлическую табличку на внутреннем корпусе сплита. Он помогает определить, сколько фреона в кондиционере должно находиться. Используя манометр, мастер определяет величину давления в охлаждающем корпусе и смотрит эту табличку.

Способы заправки кондиционера

заправка по массе

Заправка кондиционера может производиться несколькими способами, но наиболее простыми и часто применимыми являются:

  • заправка по массе (по весам) – понадобится дорогостоящие весы для взвешивания баллона с хладагентом;
  • заправка по давлению – при значениях ниже 3-3,5 атм требуется восполнение газа;
  • по току – понадобятся токоизмерительные клещи, накладываемые на фазу провода питания работающего внешнего блока.

Существуют еще два способа: заправка по переохлаждению и по перегреву. Но в реальности их применяют только при проверке промышленных компрессорно-конденсаторных блоков, так как в бытовых сплитах нет устройства, регулирующего расход фреона. Его роль выполняет капиллярная трубка.

Только опытные монтажники знают все безопасные способы, как слить фреон в кондиционере и как восполнить его нехватку. Не стоит самим пытаться проводить такие действия, которые могут привести к ожогам кожных покровов или глаз, а также полностью вывести холодильную машину из строя.

4 Основные преимущества и недостатки

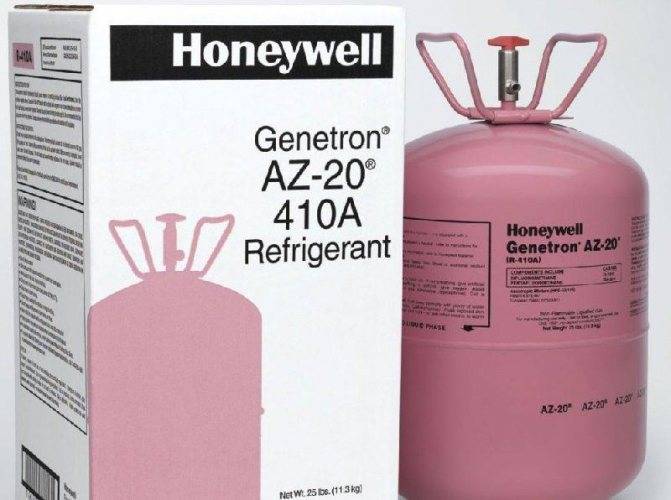

Современный хладагент R-410A относится к группе специфических гидрофторуглеродов. Его состав рассматривается всемирными организациями как озонобезопасный. Касательно минимального температурного скольжения — этот параметр приравнивается к 0,15 К, благодаря чему он входит в категорию однокомпонентных хладонов. Широкий спектр применения фреона R-410A обусловлен тем, что он обладает множественными преимуществами:

  • Если из-за поломки газ вышел из сосуда, то его можно легко восполнить без потери качества самого хладагента.
  • Перед производителями открываются более широкие горизонты в сфере уменьшения энергопотребления техники.
  • Нет необходимости устанавливать мощный, дорогостоящий компрессор, так как теплообменник обладает высоким уровнем удельной холодопроизводительности.
  • Существенно возросла эффективность работы систем, так как фреон R-410A обладает низкой вязкостью и хорошей теплопроводностью.

Отрицательных сторон не так уж и много, но все они должны быть учтены не только опытными мастерами, но и обычными пользователями, которые используют бытовую технику с фреоном. К основным недостаткам относятся следующие:

  • Из-за разности давления по отношению к нагнетанию и всасыванию фреона уровень КПД компрессора может быть снижен.
  • Профессионалы отмечают быстрый износ подшипников, который обусловлен высоким рабочим давлением в системе.
  • Использование фреона влияет на то, что корпус бытовой техники должен обладать повышенной герметичностью. Итоговая толщина стенок медных труб рабочей магистрали должна быть больше, нежели для привычного хладагента R22. Минимальный показатель должен находиться в пределах 0,9 мм. Стоит отметить, что большой процент содержания меди ведёт к существенному удорожанию эксплуатируемой системы.
  • В кондиционерах используется высококачественное полиэфирное масло, которое стоит гораздо дороже, нежели минеральное.
  • Этот вид хладагента является несовместимым с элементами климатического оборудования. Правило касается тех деталей, которые изготовлены из эластомеров и чувствительных к пентафторэтану, дифторметану материалов.

Преимущества и недостатки фреона R 410a

  • Высокий уровень удельной хладопроизводительности не требует установки мощного компрессора.
  • В случае утечки количество газа легко восполняется без потери качества хладагента.
  • Появляются широкие возможности в плане уменьшения энергопотребления оборудования.
  • Производительность по холоду на 50% выше, чем у систем с R22 и 407c.
  • Хорошая теплопроводность и низкая вязкость положительно влияют на эффективность работы системы. Тепло переносится быстрее и с меньшими затратами на перемещение.
  • Высокое рабочее давление в системе, которое негативно действует на компрессор, приводит к быстрому износу подшипников.
  • Разность давлений на стороне всасывания и нагнетания хладагента снижает КПД компрессора.
  • Увеличиваются требования к герметичности контура. Толщина стенок медных труб магистрали должна быть больше, чем для R22. Минимальное значение 0,8 мм. Значительное количество меди ведет к удорожанию системы.
  • Хладагент не совместим с деталями климатического оборудования, изготовленными из эластомеров, чувствительных к дифтометану и пентафторэтану.
  • Полиэфирное масло, используемое в кондиционере, стоит дороже минерального.

Таблица давления фреонов

Параметры давления фреона R410a на стороне всасывания

Параметры давления фреона R22 на стороне всасывания

показатели температуры внутри помещения приведены для «сухого» / «мокрого» термометра

Но помните, что осуществить качественную диагностику все же может только специалист, который умеет не только подключить манометрическую станцию к нужному клапану, но еще и хорошо разбирается в устройстве и специфике холодильного цикла. Многие люди, не владея данными навыками и познаниями, а также дополнительным инструментом, таким, например, как тестер-клещи, делают выводы о нехватке фреона только по давлению в системе. Очень часто (особенно в холодное время) это приводит к появлению избыточного давления и, в последствии, гибели компрессора.

Все бытовые сплит-системы поставляются с уже закачанным в них хладагентом. Если вдруг выясняется наличие утечки, то прежде чем дозаправлять, обязательно нужно найти причину утечки, ликвидировать ее, и только после этого производить заправку. В противном случае работа будет сделана напрасно и все повторится вновь.

Фреон R22 – состоит из одного компонента, поэтому более прост в использовании для дозаправки кондиционеров в случае утечки. Его можно закачивать в систему без использования электронных весов, используя только манометрическую станцию и электронный термометр. Так как фреон R22 признан вредным для экологии и озонового слоя, его применение постепенно прекращается. В странах Евросоюза с 2010-го года данный тип хладагента находится под запретом. На данный момент в Российскую Федерацию осуществляются поставки бытовых кондиционеров только на более безопасном и современном фреоне R410A, а в ближайшее время начнет поставляться техника на новом фреон R32.

Внимание: системы, работающие на фреоне R410, можно дозаправлять только в очень редких случаях, и определить это может только грамотный специалист. Преимущественно дозаправка фреоном R410a происходит в случае увеличения длины фреоновой магистрали при монтаже, и производится добавлением хладагента строго по весу на каждый метр магистрали, превышающий стандарт, вес указывается в инструкции по монтажу (инсталяции) системы. В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы

Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства

В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы. Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства.

Процесс заправки фреоном R410a.

Если «кондиционерщик» просто «накинул» манометрический узел на сервисный вентиль и приступил без электронных весов заправлять кондиционер фреоном R410a, знайте – результатом будет вызов другого мастера, а возможно и выход системы из строя.

Заправка кондиционера – очень ответственная процедура, которую можно доверить только квалифицированному специалисту!

Если вы хотите произвести профессиональную диагностику и заправку вашего кондиционера, то рекомендую обратиться к нашему партнеру , который любезно предоставляет скидки в размере 15% на все работы и материалы любому покупателю нашего магазина*

*Партнерская скидка предоставляется на основании накладной о совершенной покупке

таблица давления фреонов r22; таблица давления фреонов r410; таблица давления фреонов R407; таблица давления фреонов R32

Источник

Монтаж оборудования на R410a

При установке оборудования на R410A необходимо придерживаться следующих основных рекомендаций (аналогичных для R407C):

  • не допускать попадания загрязнений в гидравлический контур;

  • при пайке трубопроводов они должны быть заполнены инертным или слабовзаимодействующим газом, например, азотом с низким содержанием влаги;

  • особенно тщательно производить вакуумирование;

  • дозаправку хладагента осуществлять исключительно в жидкой фазе.

Приведем несколько рекомендаций по выполнению вакуумирования, направленного на полное удаление из контура воздуха и влаги. Для того чтобы перевести воду из жидкого в газообразное состояние без нагревания, потребуется уменьшить давление в контуре. Чем ниже температура контура (наружного воздуха), тем меньше давление, при котором начнется испарение воды.

Давление испарения воды при различных температурах воздуха:

Температура, °C Давление, Мбар
15 9
10 12
15 17
20 23
25 42

Следовательно, при вакуумировании остаточное давление в контуре должно быть таким, чтобы температура испарения для этого давления была ниже температуры наружного воздуха

Особое внимание следует уделить выбору инструмента. Вакуумный насос может быть как одно-, так и двухступенчатым, но производительность его должна быть не ниже 4–8 м3/ч для систем холодопроизводительностью до 11 кВт и 8–15 м3/ч для более мощных систем. Преимущество двухступенчатых насосов заключается в возможности достижения более низкого остаточного давления

Для предотвращения попадания минерального масла из насоса в контур холодильной установки он должен быть оснащен специальным клапаном. Манометрический коллектор должен быть предназначен для R410A, т.е. иметь шкалу давление/температура соответствующую этому хладагенту, а также увеличенные диаметры портов для подключения гибких шлангов (ввиду существенных различий термодинамических характеристик R410A и R22, R407C)

Преимущество двухступенчатых насосов заключается в возможности достижения более низкого остаточного давления. Для предотвращения попадания минерального масла из насоса в контур холодильной установки он должен быть оснащен специальным клапаном. Манометрический коллектор должен быть предназначен для R410A, т.е. иметь шкалу давление/температура соответствующую этому хладагенту, а также увеличенные диаметры портов для подключения гибких шлангов (ввиду существенных различий термодинамических характеристик R410A и R22, R407C).

Очень важно, что измерение глубины вакуума с помощью манометра низкого давления (до 17 бар) на манометрическом коллекторе недопустимо, поскольку не обеспечивает достаточной точности. Необходим специальный манометр для измерения вакуума, только с его помощью можно правильно измерить остаточное давление и убедиться в отсутствии влаги в контуре. В целом, если вы следуете этим несложным рекомендациям и работаете профессиональным инструментом, применяя его по назначению, то установка и сервисное обслуживание оборудования на R410A не вызовут сложностей, а пользователи смогут оценить надежность и высокую энергетическую эффективность новых систем кондиционирования

В целом, если вы следуете этим несложным рекомендациям и работаете профессиональным инструментом, применяя его по назначению, то установка и сервисное обслуживание оборудования на R410A не вызовут сложностей, а пользователи смогут оценить надежность и высокую энергетическую эффективность новых систем кондиционирования.

R401a, R401b

Фреон R401a также изготавливается компанией DuPont под торговой маркой SUVA MP39. Его ODP равен 0,033, GWP – 1182. R401a хладон совместим с минеральными и алкилбензольными маслами. Используется в системах с температурой испарителя -15 и ниже. В его состав входят:

  1. R-22 (53%);
  2. R-124 (34%);
  3. R-152a (13%).

Хладагент R401b также известен под торговой маркой SUVA MP66. Его потенциалы ODP и GWP равны 0,036 и 1288 соответственно. Этот фреон работает с минеральным и алкилбензольным маслом. Используется в системах с температурой испарителя ниже -15. Он несколько отличается по составу от R401a, в него входят:

  1. R-22 (61%);
  2. R-124 (28%);
  3. R-152a (11%).

Хладоны R401a и R401b хорошо подходят для ретрофита систем на ХФУ-12. Они применятся в:

  • Бытовых и коммерческих холодильниках;
  • Витринах для охлажденных продуктов;
  • Автоматов по продаже охлажденных напитков;
  • Бытовых и коммерческих морозильных камерах;
  • Автомобильных и железнодорожных рефрижераторах.

Виды фреона для систем кондиционирования

Около полувека, основным хладагентом в бытовых системах кондиционирования воздуха был фреон 22. Приблизительно с середины 80-х годов прошлого века, на его использование начались серьезные гонения, так как якобы хлор, который является составляющей этого газа, оказывает влияние на озоновый слой, защищающий нашу планету от жесткого ультрафиолета. Этот вброс хоть и не был на 100% доказан, но эта информация повлекла за собой разработку новых и более безопасных хладагентов: фреонов R410 и R407.

Новые виды не смогли полностью вытеснить R22 с рынка климатической техники, благодаря простоте обслуживания и некоторым физическим свойствам этого газа. Сегодня в бытовых сплит-системах чаще всего используются: R22; R410 и R407.

Фреон R22 чаще всего можно встретить в системах кондиционирования, применяющихся в быту, производстве и транспортировке скоропортящихся грузов. Так как этот на этом типе хладагента работала практически вся холодильная техника, выпущенная до конца прошлого века, заправка кондиционеров этим газом наиболее востребована.

Фреон R410 – это бесцветный газ, который является полноценной заменой предшественнику. Сейчас он используется в новой климатической технике, независимо от ее назначения. Одной из особенностей этого заза является то, что при утечке его из кондиционера, более чем 35% требуется полная перезаправка техники.

Фреон R407 – это не что иное, как смесь нескольких газов, каждый их которых отвечает за определенные физические свойства хладагента. Чаще всего применяется в мультизональных или полупромышленных сплит-системах. Этим типом газа нельзя дозаправлять климатическую технику: при утечках его необходимо полностью слить и только после этого производить процедуру заправки.

Как определить недостаток фреона

Разумеется, прежде чем заниматься вопросами дозаправки каждому владельцу не помешает знать, как определить тот факт, что хладагента в устройстве не хватает и требуется либо его полная замена, либо дозаправка. О нехватке фреона говорят следующие факторы:

  • сплит-система стала гораздо менее эффективно справляться с охлаждением воздуха в помещении;
  • кондиционер вообще перестал охлаждать воздух;
  • в местах подсоединения медных трубок на наружном блоке появился лед или иней, напоминающий «шубу» в старых советских холодильниках.

Перед заправкой следует учитывать и тот факт, что определять давление на охлаждающей сплит системе необходимо от вида заправленного в нее фреона. Сегодня существует несколько марок этого хладагента.

Например, если в кондиционер заправлен 22 фреон, а уличная температура варьируется в пределах 25-30 градусов, то давление должно соответствовать показателю в 4,5бар. Если температурный показатель составляет ниже 15 градусов, то давление будет составлять 3,5 бар.

Если в сплит-систему заправлен фреон 420. то при температурном диапазоне от 25 до 30 градусов, показатель давления будет равен 6,5 бар. А при 15 градусных температурных показателях величина давления буде равна 5 бар.

Специалисты, производящие сервисное обслуживание кондиционеров, знают все нюансы и тонкости, а вот если вы решите самостоятельно определить объем хладагента и выполнить дозаправку, то эти нюансы обязательно следует принять к сведению.

Таблица давления фреонов

Параметры давления фреона R410a на стороне всасывания

Параметры давления фреона R22 на стороне всасывания

показатели температуры внутри помещения приведены для «сухого» / «мокрого» термометра

Но помните, что осуществить качественную диагностику все же может только специалист, который умеет не только подключить манометрическую станцию к нужному клапану, но еще и хорошо разбирается в устройстве и специфике холодильного цикла. Многие люди, не владея данными навыками и познаниями, а также дополнительным инструментом, таким, например, как тестер-клещи, делают выводы о нехватке фреона только по давлению в системе. Очень часто (особенно в холодное время) это приводит к появлению избыточного давления и, в последствии, гибели компрессора.

Все бытовые сплит-системы поставляются с уже закачанным в них хладагентом. Если вдруг выясняется наличие утечки, то прежде чем дозаправлять, обязательно нужно найти причину утечки, ликвидировать ее, и только после этого производить заправку. В противном случае работа будет сделана напрасно и все повторится вновь.

Фреон R22 – состоит из одного компонента, поэтому более прост в использовании для дозаправки кондиционеров в случае утечки. Его можно закачивать в систему без использования электронных весов, используя только манометрическую станцию и электронный термометр. Так как фреон R22 признан вредным для экологии и озонового слоя, его применение постепенно прекращается. В странах Евросоюза с 2010-го года данный тип хладагента находится под запретом. На данный момент в Российскую Федерацию осуществляются поставки бытовых кондиционеров только на более безопасном и современном фреоне R410A, а в ближайшее время начнет поставляться техника на новом фреон R32.

Внимание: системы, работающие на фреоне R410, можно дозаправлять только в очень редких случаях, и определить это может только грамотный специалист. Преимущественно дозаправка фреоном R410a происходит в случае увеличения длины фреоновой магистрали при монтаже, и производится добавлением хладагента строго по весу на каждый метр магистрали, превышающий стандарт, вес указывается в инструкции по монтажу (инсталяции) системы. В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы

Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства

В случаях утечки фреона R410a, кондиционеры следует заправлять, четко по весу, удалив перед этим весь старый фреон из системы. Это связано с тем, что R410a состоит из двух компонентов, и в случае утечки, один компонент, обладая более высокой плотностью, выдавливает другой, нарушая пропорцию компонентов, вследствие чего хладагент теряет свои термодинамические свойства.

Процесс заправки фреоном R410a.

Если «кондиционерщик» просто «накинул» манометрический узел на сервисный вентиль и приступил без электронных весов заправлять кондиционер фреоном R410a, знайте – результатом будет вызов другого мастера, а возможно и выход системы из строя.

Заправка кондиционера – очень ответственная процедура, которую можно доверить только квалифицированному специалисту!

Если вы хотите произвести профессиональную диагностику и заправку вашего кондиционера, то рекомендую обратиться к нашему партнеру , который любезно предоставляет скидки в размере 15% на все работы и материалы любому покупателю нашего магазина*

*Партнерская скидка предоставляется на основании накладной о совершенной покупке

таблица давления фреонов r22; таблица давления фреонов r410; таблица давления фреонов R407; таблица давления фреонов R32

Источник

Область V — Граничная область.

В 90% случаев приходится работать именно в этой области, так как сжиженный газ, не поддавленный инородным газом, находится в состоянии кипения.

Давление газа соответствует давлению насыщенных паров при данной температуре, кавитационный запас на уровне границы раздела фаз строго равен НУЛЮ.

Располагаемый кавитационный запас системы на входном патрубке насоса определяется высотой столба жидкости относительно входного патрубка минус потери на входном трубопроводе.

В этой области допускается как применение жидкостных насосов так и компрессоров, однако применение жидкостных насосов в этой области связано с преодолением определенных трудностей.

Типичная проблема при эксплуатации ЖИДКОСТНЫХ НАСОСОВ при подаче сжиженных газов — насос не качает, срывает поток.

Проблемы возникают по причине ошибок в проектировании (редкие, но очень болезненные случаи), из-за ошибок при обвязке насоса по месту, эксплуатации насоса.

Основная причина проблем — частичный или полный переход перекачиваемой среды в газовую фазу в области входного штуцера и/или рабочей камеры жидкостного насоса, кавитационный срыв потока.

Применять жидкостные насосы в этой области надо крайне осторожно, по возможности рекомедуется применять дожимные компрессоры или насос-компрессоры. Достаточно часто на практике мы встречаемся с применением жидкостных насосов в этой области, так как это наиболее экономически эффективное решение (иногда единственное возможное при применении оборудования Haskel). Пример: Подача сжиженного газа в процесс под давлением, превышающим давление на входе в 36 и более раз

Пример: Подача сжиженного газа в процесс под давлением, превышающим давление на входе в 36 и более раз

Достаточно часто на практике мы встречаемся с применением жидкостных насосов в этой области, так как это наиболее экономически эффективное решение (иногда единственное возможное при применении оборудования Haskel). Пример: Подача сжиженного газа в процесс под давлением, превышающим давление на входе в 36 и более раз.

Если Вам приходится эксплуатировать жидкостные насосы в этой области рекомендуем учесть следующие рекомендации:

  • Предусмотрите линию сброса газа на нагнетании насоса — это позволит Вам предварительно заполнить насос жидкой фазой перед пуском насоса
  • Обеспечьте максимальный кавитационный запас системы NPSHa — превышение давление на входе в насос над давлением насыщенных паров, для этого:
  • По возможности уберите местные сопротивления на входной магистрали: запорные, регулирующие клапаны, фильтры, сужения потока, резкие повороты потока.
  • При выборе места установки насоса нужно помнить, что труба — не только источник дополнительного сопротивления, но и источник подвода теплоты. Устанавливайте насос как можно ближе к питающему резервуару, обеспечьте теплоизоляцию всасывающего трубопровода.
  • Устанавливайте насос как можно ниже уровня резервуара, в идеале — на нижних этажах, в подвале и проч. Каждый метр заглубления насоса ниже уровня жидкости в резервуаре значительно снижает риск разрыва потока на входе.
  • По возможности обеспечьте постоянный расход через насос, при низкой скорости потока и особенно при остановке насоса жидкость успевает нагреваться за счет теплообмена с окружающей средой что приводит к срыву потока.
  • Обеспечьте наилучшие кавитационные характеристики насоса:
  • Применяйте по возможности двухплунжерную конструкцию, исплонения для отключения пневматического привода на цикле всасывания.
  • По возможности ограничивайте скорость насоса, особенно на цикле всасывания.

Если все вышеперечисленное не помогло:

  • Обеспечьте местное охлаждение входного трубопровода непосредственно перед входным штуцером насоса.
  • Поставьте один или несколько дожимных компрессоров или насос-компрессоров перед насосом. Установки с компрессором первой ступени и насосом второй ступени обычно сводят риск срыва потока к нулю.

Как найти утечку фреона в сплит системе своими руками?

Выбор способа обнаружения зависит от характера повреждения трассы, ее протяженности и от возможности доступа к предполагаемому месту утечки фреона. Кроме того, некоторые методы предполагают использование специального оборудования и материалов. Среди них наиболее распространены следующие:

  1. Мыльный раствор. Применяется в том случае, когда место утечки фреона теоретически известно (например, при обнаружении масляных пятен или потеков на определенном участке трассы) и позволяет визуально определить течь. На предполагаемое место повреждения наносится обычный мыльный раствор или специальное средство в аэрозольной упаковке.
  2. Погружение в воду. Самый простой метод обнаружения утечек в холодильном контуре, который удобно применять в том случае, если проверяемая деталь имеет небольшие габариты, может быть извлечена из системы и герметизирована.
  3. Проникающий краситель. Данный способ предполагает закачивание в охлаждающий контур специального ультрафиолетового красителя, который, спустя некоторое время, может быть обнаружен в местах протечки. В отличие от мыльного раствора, краситель позволяет найти утечку по всей протяженности трассы, однако недостатком данного метода является долгое ожидание результата и необходимость наличия дорогостоящего оборудования.
  4. Проверка под давлением. Позволяет найти место разгерметизации путем повышения давления в системе (но не выше установленных производителем ограничений). Для этого в контур закачивается сухой азот, давление повышается до предельного уровня, после чего его значение фиксируется с помощью манометра. Снижение давления с течением времени свидетельствует о наличии протечки.
  5. Течеискатели. Специальное диагностическое оборудование позволяет найти места утечки фреона с высокой степенью точности. В настоящее время для проверки контуров кондиционеров используются галоидные, ультразвуковые и электронные течеискатели. Последние являются наиболее эффективным инструментом, поскольку в них имеется регулировка уровня чувствительности. Как проверить кондиционер на утечку фреона при помощи течеискателя? Для этого место возможной утечки тщательно обматывается полиэтиленом, затем давление в системе немного повышают, а после этого делается небольшая прорезь в нижней части полиэтилена, к которой подносится прибор.

Как определить, каким фреоном заправлен холодильник?

Неважно, какой холодильник у вас – LG, Индезит, Атлант, Орск, Samsung, Стинол, Бирюса или другой. В 95% случаев используется два варианта хладагента: R600a или R134a. Узнать, какой из них заправлен, можно на специальном шильдике (см

фото)

Узнать, какой из них заправлен, можно на специальном шильдике (см. фото).

Шильдик с видом и массой хладагента в холодильнике.

Этот шильдик располагается на внутренних стенках холодильника. Обычно со стороны, в которую открывается дверца. Реже он наклеивается на заднюю панель, за ящики для овощей. Еще реже – с тыльной стороны холодильника. Нередко такой же шильдик клеят на компресор.

Важно

На шильдике указывается марка хладагента и его количество. Но если холодильник ремонтировали или заправляли фреоном, могут быть проблемы. Некоторые мастера модернизируют систему под другой хладагент. Другие просто меняют фреона на другой тип. Это обычно указывают на наклейке, которую клеят на компрессор.

В этой публикации мы рассказали, какие хладагенты используются в холодильниках. Описали их особенности, прошлое и будущее фреонов. Надеемся, она была вам полезна. Не забудьте поделиться публикацией с друзьями и коллегами!

Последние публикации

История происхождения

В 1989 году был подписан Монреальский протокол по веществам, разрушающим озоновый слой. Под него попадали такие хладагенты как R22 и R13B, как озоноразрушающие (из-за присутствия в их составе хлора). Для их замены был разработан новый фреон R-410A.

Изначально его использовали для замены устаревших хладагентов (если позволяли характеристики систем). Впоследствии было разработано оборудование, которое могло работать на хладагенте r410a, но не на r22 или r13b. Оно отличалось компактностью и низким энергопотреблением.

За счет этого новые модели стали пользоваться популярностью, хоть и были несколько дороже. Когда производители хладагентов снизили стоимость нового вида фреона, на него перешли изготовители бытовой и коммерческой холодильной и кондиционерной техники. Сейчас хладагент в некоторых сферах используется чаще аналогов, таких как r134a, r404a, r600a, r407c и r507.

После разработки хладагента, многие производители начали патентовать собственные торговые марки. Сейчас полноценными аналогами R410a являются:

  • SUVA 9100;
  • AZ 20;
  • Forane 410a;
  • Solkane 410.


Торговая марка Genetron AZ 20 — полный аналог R410a

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
