Этапы монтажа дренажной и ливневой канализации

Виды: назначение и особенности

Смотровых

Подобные элементы в дренажной системе нужны для проведения осмотра и контроля уровня выхода влаги по трубам. Кроме того, в некоторых случаях ревизионный или дождеприемный колодец применяется для предотвращения возможных проблем, сопряженных с климатическими условиями и переизбытком влаги. Иногда при помощи таких конструкций осуществляется очистка и промывка труб.

Главной отличительной чертой смотровых колодцев является их размер, благодаря которому специалист может без проблем спуститься вниз и провести инспектирование системы. Исходя из чего, минимальный диаметр шахты должен составлять примерно один метр. Встречаются конструкции, дополнительно оборудованные пескоприемниками. Такие приспособления устанавливаются для сбора грунта, который попадает в систему.

Обычно конические смотровые углубления устанавливаются в местах стыка труб или же на прямых участках. Самым востребованным считается устройство, имеющее следующие габариты – 400х1000 мм и 315х1000 мм.

Накопительных

Функцией коллекторных колодцев является сбор дренажной воды. Как правило, установка таких изделий на территории актуальна во время полива. Однако стоит выделить случаи, в которых также необходима установка накопительных дренажных колодцев – это касается случаев, где по той или иной причине отвести влагу в грунт не представляется возможным. По своему устройству такие приемные углубления представляют собой герметичные конечные составляющие для всей дренажной системы.

Очень важно грамотно подойти к выбору подобных изделий, поскольку их объем должен быть равным количеству вод, которое умещается на участке. Для обустройства конструкции чаще всего используются гофрированные трубы с большим диаметром, а также погружной насос

Такие колодцы должны быть выполнены из герметичных емкостей, поэтому для установки востребованы еврокубы.

Поглотительных

Задача, которая стоит перед поглотительными колодцами заключается в отведении скопившейся воды в нижние слои почвы. Конструкции не имеют дна и дополнительного обустраиваются скважинами.

Они устраиваются по следующей технологии:

• в первую очередь выкапывается яма, глубина которой должна составлять около двух метров;
• дно колодца засыпается щебнем, проводится монтаж пластиковой трубы;
• выполняются работы по заполнению ямы гравием и битым кирпичом, это необходимо для обеспечения фильтрационного свойства будущему колодцу;
• фильтрующий материал укрывается геотекстилем, после чего засыпается землей.

Такой колодец позволит выходить воде из дренажной системы в почву. Подбор конструкции происходит при оценке размеров необходимого изделия и материала, используемого для изготовления. От этих факторов напрямую зависит стоимость изделия.

Задача, которая стоит перед поглотительными колодцами заключается в отведении скопившейся воды в нижние слои почвы. Конструкции не имеют дна и дополнительного обустраиваются

Септик

Установка септика на участке целесообразна в том случае, если существует дефицит воды, а также актуальным является вопрос перерасхода жидкости, который сопряжен с дополнительными тратами.

Для чего нужен?

Установка септика – задача, которую под силу решить почти каждому владельцу участка. Устройство можно сделать из подручных средств, благодаря чему поступающая в емкость вода будет проходить фильтрацию. Кроме того, конструкция может быть использована для очистки дренажных вод и фильтрации канализационных стоков.

Благодаря септику домовладельцы получают следующие преимущества:

• наличие воды для проведения полива, однако за эту воду не будет необходимости дополнительно платить;
• в первом отсеке септика естественным путем образуется органическое удобрение, которое можно использовать повсеместно;
• наличие очистного резервуара послужит решением возможных проблем с санэпидемстанцией.

Как работает?

Принцип функционирования приспособления достаточно простой: в первом отсеке собираются вода из дренажной системы и нечистоты из канализации. В процессе поступления жидкости ил оседает на дно, а вода, наполнив первый отдел резервуара до предела, свободно перетекает во вторую камеру. То есть, по сути, первый отдел служит для механической очистки жидкости от ила и других включений.

Последующие отсеки проводят биологическое очищение поступившей жидкости, благодаря имеющимся микроорганизмам. Их специально приобретают в супермаркетах. При откачке жидкости из последнего отдела септика, владельцы конструкции получают очищенную воду, которую без опасений можно применять для хозяйственных потребностей, в особенности для полива.

Этапы монтажа

Для обустройства септика потребуется котлован, который сможет уместить три пластиковые или бетонные трубы. После того как яма будет вырыта, в нее устанавливаются изделия на расстоянии одного метра друг от друга. Дно каждого изделия бетонируется. Такая особенность поможет избежать протечки воды и отходов. На высоте около 10 сантиметров от верха изделия все три емкости соединяются между собой трубами.

После выполнения вышеперечисленных работ конструкция засыпается гравием, щебнем и кирпичом, что увеличит прочность септика. Заключительным слоем будет грунт, который необходимо тщательно утрамбовать. На завершающем этапе выполняется установка люков для каждого резервуара. Для их обустройства вокруг каждой трубы выполняется бетонирование поверхности.

Устройство наружных систем водоотведения частного дома

Каждая из рассматриваемых систем имеет свой набор элементов и может быть сделана из различных материалов. Идентичны у них лишь магистральные трубы и колодцы (смотровые, дренажные, поворотные).

Структура дренажной системы

Дренаж относится к закрытому типу канализационных систем, он полностью располагается под землей. На поверхности из всей конструкции видны лишь крышки колодцев.

Подземную дренажную канализацию делают на участках:

• с высоко залегающим водоносным слоем;
• с почвой из глины и суглинков;
• с высокой вероятностью паводков;
• в подтопляемой низине.

Дренаж уменьшает воздействие влаги на корни деревьев и понижает УГВ

В состав дренажной системы входят:

1. Дрены (перфорированные трубы в геотекстиле).
2. Пескоуловители.
3. Водоотводные магистрали.
4. Смотровые, перепадные и накопительные колодцы.

Трубы с перфорацией собирают из грунта избыточную влагу, пескоуловители очищают воду от ила, а магистральные трубопроводы транспортируют ее в водосборники. Различные по конструкции колодцы помогают контролировать этот процесс и чистить систему.

Все собранные стоки попадают в общий накопитель. Уже из него они откачиваются в централизованную систему поселковой ливневки или в близлежащий водоем. Либо вода в нем используется для полива грядок или технических нужд.

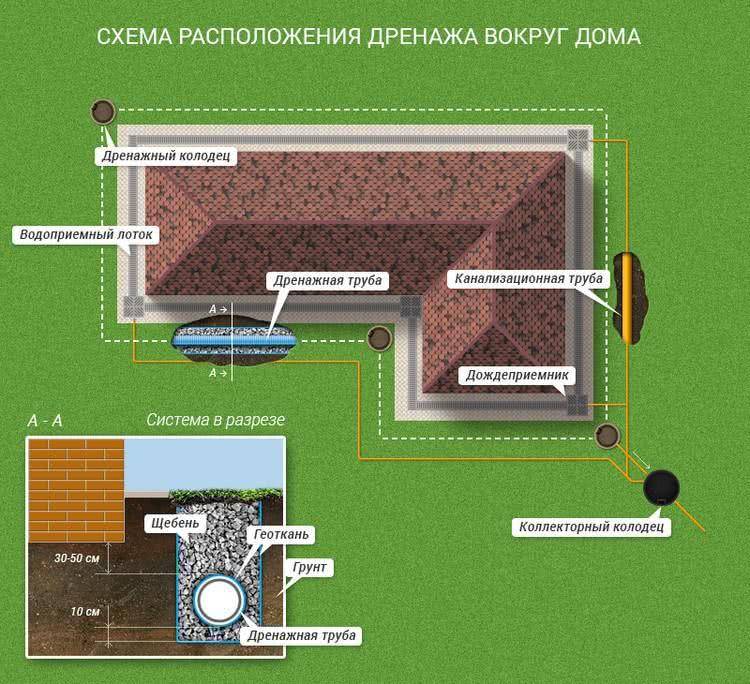

Схема дренажа вокруг дома

Дрены могут быть выполнены из:

• пластика;
• асбестоцемента;
• керамики.

Асбестоцементные трубы дешевы, но уступают аналогам по долговечности. Керамическиепрослужатдесятилетия, но стоят больших денег. Более ходовыми являются пластиковые трубопроводы из ПВХ, полипропилена и полиэтилена. При этом полиэтиленовые изделия — самые устойчивые к морозам и не трескаясь при резких перепадах температуры.

Схема укладки дренов вдоль фундамента

Трубы приобретают с перфорацией либо перфорируют стенки труб самостоятельно. По классу жесткости дрены подбирают с маркировкой SN 2-4 для глубин заложения до 3-х метров, а SN 6 и выше — при заглублении на 5 метров.

Элементы ливневой канализации

Неотъемлемой частью ливневки является водосточная система, элементы которой монтируют на крыше и вдоль стен частного дома. Они собирают воду с кровли и переправляют ее в наземную ливневую канализацию, чтобы она не повредила фасад и фундамент.

Конструкция водосточной системы из пластика

Система водостока включает в себя:

• водосборные желоба по краю ската крыши;
• воронки и вертикальные трубы-водосливы;
• заглушки, хомуты и уплотнители;
• соединители и обводы;
• тройники и поворотные колена.

Современная водосточная система – это конструктор, детали которого надо собрать в определенной последовательности в соответствии с проектом. Ее элементы могут быть выполнены из оцинковки, меди, керамики или пластика. Выбор во многом зависит от архитектуры дома и типа кровельного материала.

Нередко водостоки дополняют защитными сетками на воронках и желобах, капельниками и антиобледенительным кабелем. Эти устройства не являются обязательными, но позволяют улучшить характеристики всей системы.

Схема дренажа и ливневки с водосборными колодцами

Очистка труб производится при помощи насоса и больших объемов воды. В колодец опускается шланг со специальной насадкой. Мощный напор воды легко смывает все отложения со стенок трубопроводов и дренов.

Постепенно весь известковый налет и ил оказываются в колодце, из которого их выкачивают дренажным насосом либо вакуумным илососом. В большинстве случаев промывки хватает с избытком, но изредка приходится прибегать к механической чистке системы с помощью скребков и сантехнического троса с крючком на конце.

Ливневая канализация с системой открытых желобов

Довольно часто для загородных домов монтируются системы поверхностного водоотвода — ливневая канализация и ее устройство не представляет особой сложности.

Поверхностный отвод стоков осуществляется с помощью открытых лотков, каналов или желобов и называется ливневой канализацией открытого типа. Лотки и желоба устанавливаются в различные конструктивные элементы дома – дорожки, отмостки и т.д. Желоба закрываются декоративными съемными решетками. Открытые системы ливневки устанавливают чаще всего на частных участках загородных домов. При наличии определенного навыка ливневая канализация открытого типа своими руками создается легко и просто.

Материалы, применяемые для монтажа канализации

Правильный и оптимальный выбор, а также монтаж элементов канализации имеет важнейшее значение.

К основным элементам системы относятся:

• Конструкции для перемещения воды – желоба, трубы и лотки. Они перенаправляют дождевые и талые воды в коллектор.
• Трубы из ПВХ. Они чрезвычайно легко монтируются, а штатные резиновые уплотнители обеспечивают хорошую герметизацию.
• Гофрированные трубы для ливневой канализации применяют для закрытых систем, которые подвергаются большим нагрузкам. Они достаточно гибкие, что значительно облегчает монтаж.
• Лотки применяют для сбора и транспортировки дождевых осадков. Они изготавливаются из полимерных материалов или бетона. Лотки из современного полимербетона дороже, но срок из службы значительно больше, чем бетонных лотков.
• Желоба, применяемые для открытых ливневых систем, не испытывают значительных нагрузок, поэтому к ним не применяются особые требования.
• Колодцы для ливневой канализации изготавливаются из пластика и железобетона. Чаще всего используют колодцы, сделанные из пластика. Их легче монтировать, а их долговечность и технические характеристики не уступают изделиям из железобетона.

Монтаж открытой системы ливневой канализации

Последовательность работ при устройстве ливневой канализации мало чем отличается от методов укладки наружных канализационных систем дома. Но если загородный дом не имеет водостоков с крыши, то начинать нужно с их монтажа, который включает в себя следующие работы:

1. прорезаются отверстия в перекрытиях дома под дождеприемники;
2. устанавливаются и закрепляются дождеприемники;
3. герметизируются битумной мастикой места примыкания;
4. устанавливаются сточные трубы и стояки;
5. трубы крепятся к конструкциям дома;
6. устанавливаются лотки (для открытой системы) или отводные трубы для точечной.

В соответствии с документом «проект дренажа и ливневой канализации» производится разметка участка. Согласно проекта, для открытой системы роются траншеи с учетом необходимой величины уклона. Для открытой системы ливневой канализации не требуется утепление, поэтому для ее монтажа достаточно выполнить следующие работы:

• Перед монтажом желобов хорошо утрамбовывают дно вырытой траншеи, учитывая наклон местности и глубину укладки каналов.
• На дно траншеи засыпается песок для создания подушки толщиной около 20 см.
• Роется котлован для коллекторной емкости. Для резервуара можно применить пластиковую емкость или сделать самодельную из бетона.
• Укладываеют в траншеи желоба.
• Лотки, желоба и поддоны оснащают решетками.

Где расположить дренажный колодец

Что касается смотрового колодца, то его обычно располагают за пару метров от нижнего (или условно нижнего) угла жилой постройки, которую опоясывают дренажными трубами. В таком колодце чаще всего получается три врезки для труб: двух дренажных и одной сливной (эта труба может сливать воду в канализацию, водоём, в рыхлый грунт вниз по косогору или в дренажный колодец другого типа). Он может быть очень маленьким, и тогда для проверки его состояния достаточно иметь крошечный съёмный лючок и щуп для ила (наподобие автомобильного, которым измеряют уровень масла).

Объем коллекторного колодца не должен быть маленькимИсточник vi.decorexpro.com

Тампонажный колодец обычно обустраивают после септика, если поблизости нет канализации или другого места слива, а объёмы слива бытовых или моющих стоков невелики (порядка 1 м³ в сутки). Бетон для такой конструкции практически непригоден – лучше брать композит, металл, пластмассу. Перед засыпкой такой колодец обкладывают мягким материалом, защищая от повреждения глыбами камней и щебня, а после засыпки перфорируют, просверливая отверстия в нижней части изнутри.

Обслуживание дренажной системы, чистка

Обслуживание заключается в осмотре и чистке системы. Регулярный осмотр поможет выявить мелкие неисправности.

Основные методы обслуживания систем осушения и дренирования:

1. Прочистка дренажа (механический способ). Она может осуществляться разными методами. Выбор любого из них зависит от того, где именно расположены трубы, особенностей конструкции. Если дрена лежит на поверхности, лучше всего выбрать ручной метод очистки. Его можно провести самостоятельно, без привлечения квалифицированных специалистов. Если речь идёт о глубинном дренаже, потребуются более эффективные методы, которые могут быть сопряжены с проведением земляных работ. В таком случае понадобится пневматическая установка с чистящим инструментом и валом. Второй вариант предусматривает использование специальной насадки, которая устранит отложения на стенках труб и измельчит крупные включения. Чистить систему следует не реже 1 раза в 3–4 года.
2. Промывка дренажа (гидродинамический способ). Как правило, очистку системы проводят по секциям, используя шланг и насос. Глобальную чистку системы следует производить 1 раз в 10–15 лет. Для этого нужно обеспечить доступ к каждой дрене с обоих концов. С одной стороны труба выходит в дренажный колодец, а второй конец выводят на поверхность. Для этого ещё на этапе закладки системы делаются выпуски и с помощью фасонных частей трубу удлиняют и выводят в определённое место. В процессе промывки насосное оборудование подключают то к одному, то к другому концу трубы, и под давлением пропускают поток воды. При этом используется компрессор, который будет подавать сжатый воздух в трубу. Система прочищается под действием потока из смеси воздуха и воды. Гидродинамический способ отличается высокой эффективностью — под таким воздействием отложения и мусор дробятся, после чего вымывается из дрен чистой водой.

Видео: чистка дренажного колодца дренажным насосом

Смотровым колодцам требуется регулярная чистка. Они должны всегда быть закрыты. Очистку труб от мусора выполняют гидравлическим методом с помощью высокого давления. Механическая чистка скребками или ершами недопустима.

Чтобы система отвода воды с участка работала как можно эффективнее и дольше, необходимо уделять внимание её обслуживанию и ремонту

Вид дренажной системы определяется по особенностям конкретного участка. Каждый хозяин выбирает наиболее приемлемый ему вариант. Укладку дренажа можно выполнить самостоятельно, с проведением необходимых расчётов, соблюдением санитарных норм и правил и рекомендаций специалистов. При правильной эксплуатации система может работать более 50 лет.

Схема работы ливневой канализации

Схема ливневой канализации зависит от способа сбора атмосферных осадков. Различают два метода: линейный и точечный, которые отличаются по виду сбора дождевой воды.

Обычно вся вода начинает собираться с крыши дома. По водосточным трубам она направляется в локти, которые должны быть установлены около каждой трубы. Кстати, трубы должны крепиться вдоль стен и начинаться от кровли.

Если схема ливневой канализации открытая, то дополнительно устанавливают  дождеприёмники (или лотки). У ливневой канализации точечного типа несколько иная схема работы: вода удаляется не через латок, а при помощи специальной трубы для ливневой канализации, которая прокладывается под землёй. Подобная схема ливневой канализации считается закрытой.

Собравшаяся в лотке/дождеприёмнике вода попадает в ёмкость для сбора атмосферных осадков — коллектор. А потом через систему водосточных труб вода подаётся или в единую систему канализации, которая, правда, редко  встречается в дачных посёлках, или отводиться по трубе в коллектор для сбора воды.

Разумеется, такая вода может содержать в себе разнообразный естественный мусор, скажем, ветки, траву, листья, палки, песок или гравий, так что есть большая вероятность засора труб ливневой канализации. Чтобы снизить вероятность возникновения засора, в местах приёма дождевой и талой воды можно установить очистные фильтры или решётки. Вода, очищенная таким образом, конечно для питья или приготовления пищи, конечно, не годиться, но вот для полива огорода — вполне!

Чтобы устроить канализации «уличного» типа, применяют те же труби и лотки для ливневой канализации, но размерам немного меньше. Лёгкие и прочные, трубы ПВХ для ливневой канализацииочень удобны при монтаже. Иногда рекомендуется применять гофрированные полипропиленовые трубы, но обязательно с гладкими внутренними стенками.

Её цена будет выше, но зато прослужит она дольше. При укладке труб надо следить за тем, чтобы минимальный угол наклона был равен 1−2%, то есть 1−2 см глубины на 1 километр длины. Перед началом работ необходимо провести разметку участка и определиться, где будут пролегать траншеи.

Советуем найти для траншеи прямой участок, где не будет изгибов и отводов. Если сделать это невозможно, то лучше выбрать участок с углом поворота 900. В местах поворотов рекомендуется установить смотровые люки, чтобы можно было регулярно проверять состояние ливневой канализации.

Лотки, желобки, наземные канальцы — всё нужно утраивать в наиболее открытых участках двора. Почву около лотка надо хорошо утрамбовать, чтобы предотвратить усадку земли. Скорость заполнения  канальцев, труб и лотков можно сократить, если установить дополнительные сетки-фильтры.

Элементы ливневых систем

Рассмотрим, как устроена дождевая канализация, ее элементы и основные узлы. В состав системы входят:

• ливневые каналы (желоба, лотки);
• пескоуловители. Это емкости, в которых мелкий мусор и твердые частицы оседают на дно. Нуждаются в периодической чистке;
• дождеприемники. Резервуары, в которые поступает собранная с территории участка или на кровле зданий вода. Они соединены с трубопроводами, отводящими стоки к очистным сооружениям. Используются как буферные емкости на случай экстремального количества осадков;
• трубы и смотровые колодцы. Первые обеспечивают транспортировку стоков, вторые используются для прочистки или ревизии участков системы;
• ливневые коллекторы. Это основные трубопроводы, перемещающие собранные стоки к месту утилизации.

Основные элементами, из которых состоит внешняя дождевая канализация — водостоки. Они принимают и распределяют потоки воды, не позволяют ей разливаться по территории или затапливать подвалы, цокольные этажи.

Характерные ошибки монтажа

нередко хочет сэкономить на мелочах.

В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.

Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

• охват всех точек накопления воды;
• расчет уклона дренажных траншей;
• обеспечение защиты системы от засорения;
• мероприятия по предотвращению появления новых заболоченных мест;
• расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

• пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
• пластовые (в грунте под зданием);
• кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Ливневая канализация

Как уже говорилось, самые важные элементы ливневой канализации — дождеприёмниками и поддоны, благодаря которым и происходит сбор сточных вод из водостока. Также в комплектацию канализации входят лотки и желобы для дренажа и транспортировки и талых вод.

Как только система будет полностью установлена на территории предприятия, она принимает сточные воды от дождеприёмников и отправляет их в колодец или же тоннель.

Для того, чтобы собирать и отводить лишнюю дождевую и талую воду, применяются специальные дренажные трубы. Ну а для контроля всей канализационной системы существуют специальные канализационные люки.

Для чего нужно столь запариваться над установкой качественной ливневой канализации? Грамотная организация всей ливневой системы позволяет:

• предотвращение любых повреждений территории;
• избежать возможных проблем с размытием дорог;
• препятствовать образованию выбоин;
• защитить от разрушений фундамент промышленных зданий, цокольных этажей и подвалов;
• снизить скорость эрозии грунта на склонах;
• сохранить естественный ландшафт и снизить риск заболачивания почвы;
• сохранить первоначальный вид промышленных строений.

Естественно нельзя обойтись и без минусов, но зависят от того, какой именно тип ливневой канализации возводится, от материалов, из которого сделана сама система водосбора, показатель прочности, долговечности и уровень надёжности во время всего срока использования. Именно поэтому, перед тем как устанавливать ливневую канализацию на своём предприятие, необходимо выбрать её тип.

Различается ливневая система водосбора по:

• материалам;
• расположению;
• особенностям обслуживания.

Открытого типа

Первый тип ливневой канализации — открытый (или же наружный). Данная система прокладывается вдоль крыш промышленных зданий. Представляет из себя лотки, которые проходят вдоль крыш, которые переходят в водосточные трубы, через которых и проходит вывод воды. Из водосточных труб, конец которых расположен ближе к поверхности грунта и закрыт решётками, собранная вода попадает в водоотводную систему.

Закрытого типа

Вторым видом данного типа канализации является закрытая. Главной особенностью такого способа водоотвода является то, что большая часть всего оборудования находится исключительно под землёй, а на поверхности имеются только сооружения, которые предназначены для очистки. Главной целью такой системы является в очистке сточных вод от различных загрязнений.

Смешанного

Последний вид канализации ливневого типа — смешанная канализация. Представляя собой эдакий конструктор, который вмещает себя элементы открытой и закрытой системы водосбора. Данный способ является самым эффективным, т.к. в данной конструкции поверхностная система отвечает за сбор воды, а закрытая система передаёт воду в систему эффективного водоотведения (т.е. канализационные сети).
