Обзор дождеприемников типа ДМ

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

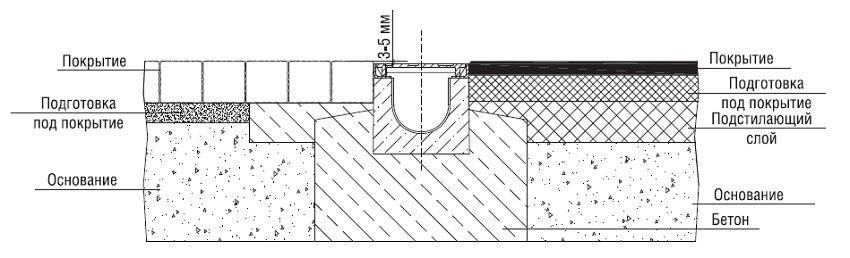

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

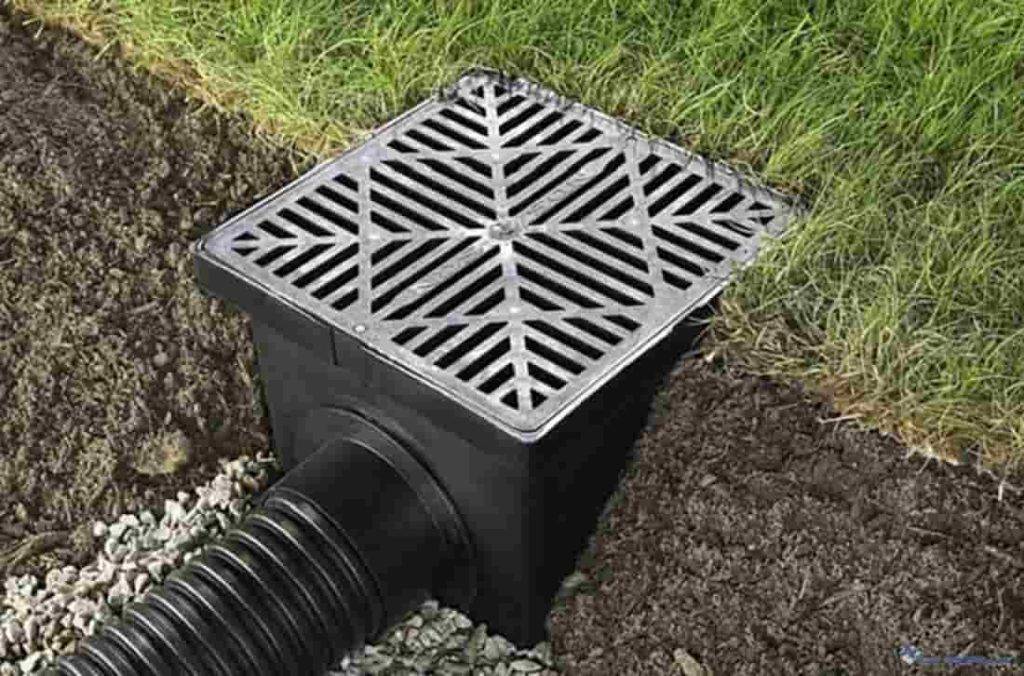

Решетка не дает попасть внутрь приемника крупному мусору

Особенности установки дождеприемника для ливневой канализации

Наиболее удобно и просто монтировать дождеприемное устройство, изготовленное из пластика. В данном случае процесс установки может быть организован по следующей схеме:

размечается место устройства приемника воды и выкапывается яма, на глубину примерно 40 см. Ее ширина должна быть на 5 см больше размера корпуса устанавливаемого изделия;
в корпусе водоприемника вырезают отверстие под канализационную трубу. Сделать это можно электролобзиком;
дно ямы отсыпают песком таким образом, чтобы дождеприемник, установленный в приямок, не доставал до верхней точки плоскости участка 10 см;
песок трамбуют и заливают сдоем бетона 5-10 см;
в яму устанавливают короб конструкции;
к приемнику подключают трубопровод;
проверяют работоспособность ливневки, подавая воду из поливочного шланга;
устанавливают отмостку или укладывают тротуарную плитку.

Изготовленный таким образом водоприемник должен иметь эстетичный вид и нормально функционировать. Приемный колодец ливневой канализации

можно установить в любом месте придомовой территории. Главное – чтобы стоки поступали в него самотеком.

Что это такое

            Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

            Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.

Назначение

            Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:

  • удаление излишков воды с территории участка;
  • предотвращение образования постоянных луж,
    заболачивания территории;
  • исключение заиливания поверхности почвы;
  • разгрузка дренажной системы, отведение дождевых
    стоков до того. как они начнут впитываться в грунт;
  • отделение веток, мусора, песка и других твердых
    частиц;
  • первичное распределение потока по лоткам или
    другим каналам.

В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:

  • решетка. Она выполняет несколько функций —
    декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
    людей или животных от случайного травмирования из-за попадания в емкость),
    фильтрование потока (препятствует попаданию в систему веток, мусора,
    посторонних предметов, грызунов);
  • надстройка. Это элемент, выполняющий роль
    переходника между решеткой и самой емкостью;
  • корзина. Она крепится верхней частью на
    надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
    Периодически корзину надо вынимать и удалять ее содержимое;
  • перегородка-сифон. Это элемент, снижающий
    скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
  • сам дождеприемник. Внешний резервуар,
    выполняющий роль корпуса.

В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

            Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:

  • класс A. Используются в дождевых системах частных домов. Предельно
    допустимая нагрузка на решетку составляет 1,5 т;
  • — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
    решетку достигает 12,5 т;
  • — C. Используются на автотрассах или заправках. Максимальный весна
    решетке — 25 т;
  • — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
    автопарках, стоянках, участках погрузки или разгрузки;
  • — E. Модели, используемые на площадках для тяжелых грузовиков.
    Решетки способны выдерживать до 60 т;
  • — F. Выдерживают давление до 90 тонн. Используются на площадках для
    спецтехники.

Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:

  • площадь живого сечения;
  • масса и габаритные размеры;
  • полное открытие дождеприемника;
  • монтажный уровень решетки относительно корпуса;
  • собственная масса решетки;
  • собственная масса корпуса.

Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.

Виды

В зависимости от места установки и степени предполагаемой нагрузки выбирают дождеприемники из разных материалов:

Пластик

– самые популярные модели, которые характеризуются оптимальным соотношением веса и прочности. Хорошо выдерживают воздействие высоких и низких температур, имеют доступную стоимость.

Бетон

– имеют хорошую устойчивость к механическим нагрузкам и перепадам температур, повышенную пропускную способность. Легкие варианты в основном монтируются под выходом водосточной трубы и оборудуются отводом из пластика. Конструктивные особенности таких моделей позволяют устанавливать приемники друг на друга. Тяжелые бетонные лотки выдерживают нагрузку до 3 тонн, поэтому конструкции могут устанавливаться на площадках с большим потоком машин. В частном строительстве такие варианты используются не часто, поскольку они имеют достаточно большой вес и сложные в установке из-за громоздких размеров.

Чугун

– самый прочный вариант, способный выдерживать не одну тонну нагрузки. Такие модели чаще всего устанавливаются на автомагистралях с повышенным машинопотоком, заправках, стоянках. Единственный недостаток таких конструкций – большой вес, что усложняет их установку.

Для производства используется чугун марки СЧ20 с высоким уровнем стойкости к разным агрессивным веществам. Конструкции из чугуна выпускают в нескольких модификациях:

  • ДМ — имеют небольшой вес, выдерживают нагрузку до 12,5 тонн;
  • ДБ – резервуары весом от 115 кг, выдерживают нагрузку до 25 тонн;
  • ДК – модели круглой формы с расчетной нагрузкой до 15 тонн.

Выделяют несколько классов дождеприемников с разной допустимой нагрузкой от 1,5 тонн (класс А) до 90 тонн (класс F).

Преимущества дождеприемников ДБ

Дождеприемники чугунные обладают рядом достоинств, которые дают экономическую выгоду при их покупке, а именно:

  • равнодушны к воздействию солей;
  • морозоустойчивы;
  • сопротивляются стиранию, что продлевает срок службы;
  • решётки препятствуют попаданию мусора, что не даёт засоряться всей системе канализации, а также, исключает травмоопасные ситуации на дорогах;
  • противодействуют негативным факторам окружающей среды;
  • устойчивы к автомобильным активным химическим веществам;
  • выдерживают большие нагрузки и давление, и др.

Дождеприемника ДБ1 размеры, практически, не отличается от габаритов дождеприемника ДМ1, а вот нагрузку второй экземпляр выдерживает в два раза больше, потому — то изделия этого типа применяют на магистралях, где преобладает грузовой транспорт.

Технические характеристикиДождеприемник ДБ1Дождеприемник ДМ1
Габариты (мм)5260
Вес (кг)634х414х95634х414х95
Нагрузка (т)12.525
Размеры проёма (мм)310х490300х480

Так что отличительная особенность дождеприемников чугунных, типа ДБ1 — ДБ2, также, как и марки ДМ1 — ДМ2 выражается только в габаритах, а вот разная величина номинальной нагрузки изделия, обусловлена материалом изготовления, а именно, высокопрочного чугуна или серого чугуна, что  и определяет область применения каждого вида.

В определённых ситуациях применяют ещё одну разновидность этих конструкций – дождеприемник круглый ДК, который тоже: изготовлен согласно ГОСТу 3634-99, из материала СЧ – 20, выдерживает нагрузку от 15 т до 25 т, при весе до 125 кг, и устанавливается на колодцах ливневых канализаций, которые присутствуют на автостоянках и промышленных территориях.

Устройство дождеприемника ДМ

Чугунное приспособление – важный узел ливневой канализации. Он необходим, чтобы обеспечить прохождение водного потока в подземные системы без крупных фрагментов мусора, а также защитить людей и животных от падения в ливневку. Стоки уходят от фундаментов зданий, сохраняя их целостность.

Ливнеприемник эстетично выглядит и придает завершенность городскому ландшафту.

Колодец ливневой канализации является шахтой, где собирается вода с поверхности. Его верхняя часть перекрыта решеткой, установленной на основание – чугунный корпус. Из этих двух деталей и состоит дождеприемник. Для прочности изделие оснащено восемью и более ребрами жесткости.

Ливнеприемники ДМ изготавливают из чугуна СЧ20. Эта марка металла дает возможность эксплуатации устройств в морозном и жарком климате под большой нагрузкой. Материал выдерживает значительные перепады температур и не боится химически агрессивных веществ. Помимо этого, поверх металла наносят особое антикоррозийное покрытие.

Полезные советы

Разыскивая конкретную модель дождеприемника, обязательно нужно учитывать самый большой объем осадков на имеющейся территории. С данным параметром можно ознакомиться в СНиП справочнике. В нем же следует узнать о максимальном параметре снежного покрова в зимний сезон.

Не забывайте периодически очищать фильтр в дождевом приемнике, чтобы не столкнуться с появлением неприятных запахов.

Тяжеловесные конструкции угловатых фор рекомендуется укладывать с применением спецтехники.

Подбирая приемник того или иного класса, лучше перестраховаться и отдать предпочтение моделям, рассчитанным на большие нагрузки, нежели будут иметь место на самом деле.

При желании саму ливневую канализацию возможно изготовить своими руками из подручных материалов. Подобное сооружение окажется бюджетным и обойдется недорого, однако к его подготовке нужно отнестись с умом.

Пошаговая инструкция по монтажу дождеприемника представлена в видео ниже.

Назначение, классификация и конструкция

Используемые для дренажа водоприемники при размещении в зоне индивидуального жилого дома выполняют следующие функции:

  • Предохраняют стены и фундамент дома от намокания стекающей с крыши водой.
  • Защищают цокольные и подвальные помещения в случаях, когда может произойти подтапливание весенним паводком.
  • Позволяют экономить воду, собирая ее в водосточные колодцы для дальнейшего использования в хозяйственных целях.
  • Защищают элементы ландшафта и огород (дорожки, клумбы, грядки) на приусадебной территории от размывания водой, способствует тому, чтобы на участке не образовывались лужи.
  • При падении из труб сток разрушает материал отмостки, этого можно избежать, защитив ее от разрушения с одновременным отводом воды установкой дождеприемников.

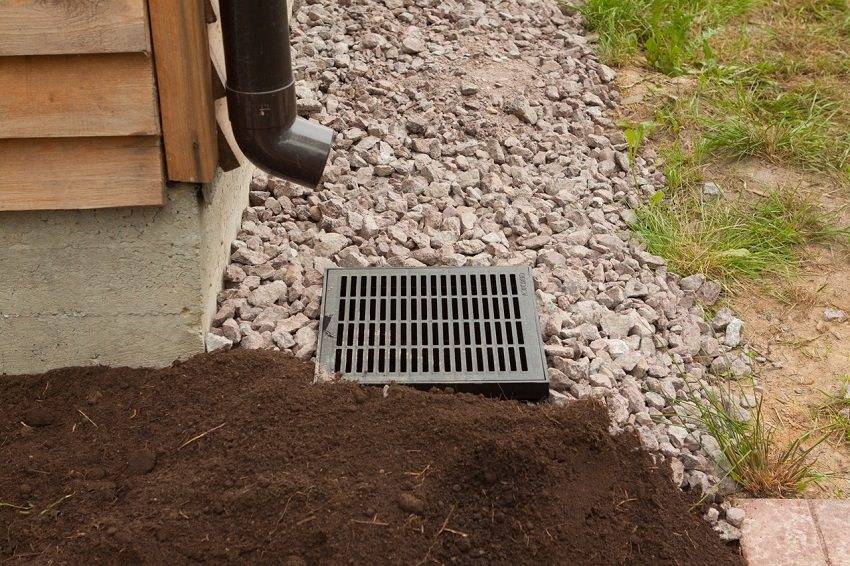

Рис. 3 Дождеприемники для системы отвода – схема монтажа

Система ливневой канализации работает следующим образом:

Через высокопрочную декоративную решетку, выполняющую основное условие, необходимое для эстетичности – привлекательный внешний вид, вода попадает на элемент предварительной очистки в виде корзины для отстаивания песка. Тяжелая грязь и песок остаются на дне корзины для дождеприемника, а жидкость поступает в каналы и желоба через расположенные выше отверстия в корпусе, в котором размещено фильтрующее устройство. Дальнейший путь воды лежит по подземному трубопроводу, проложенному с небольшим уклоном, она попадает в накопительный колодец, где собирается для дальнейшего использования или утилизации.

Основные отличия всех систем заключается в конструкции дождеприемника, который имеет следующие исполнения корпуса:

  • Прямоугольные. Прямоугольное исполнение можно встретить на улице любого города – такие тяжелые чугунные решетки стандартного размера располагаются вдоль городских автомобильных дорог. Подобная конструкция водоотвода нередко имеет большую протяженность и собирается в магистральную линию из нескольких корпусов, устанавливается вдоль отдельных участков автомобильных дорог, улиц, пешеходных переходов. Используется в случаях, если собираемый водный поток имеет большую площадь распространения, иногда устройства устанавливают и под сточными трубами для сбора воды из нескольких точек в один канал.
  • Квадратные. Данные устройства применяют при небольшой площади территории, с которой необходимо отводить стоки, обычно их располагают непосредственно под водосточными трубами домов. Квадратные модели широко используются в индивидуальном хозяйстве, следствие невысоких нагрузок на решетку их корпуса выпускаются в полимерном исполнении.
  • С обрамлением. Подобные виды применяются в местах высоких нагрузок на поверхностные решетчатые элементы, в основном они размещаются на автодорогах. При установке их решетка опирается на прочную металлическую раму, препятствующую деформации и разрушению колодца, погружению его под дорожное полотно.

Рис. 4 Конструкции дождеприемников с различной формой решеток

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

  1. Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
  2. Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
  3. Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Решетка не дает попасть внутрь приемника крупному мусору

Виды дождеприемных решеток

Перечень видов

  • Чугунные
  • Пластиковые
  • Медные
  • Из нержавеющей стали
  • Из оцинкованной стали

Пластиковые решетки не обладают прочностью. Их устанавливают на детских площадках, на тротуарах, в местах с низкой нагрузкой.

Медные изделия выполняют чисто декоративную функцию. Медь мягкий металл. Решетки применяют для ливневок где отсутствует какая-либо нагрузка.

Из нержавеющей и оцинкованной стали решетки устанавливают на автозаправочных станциях, промышленных зонах. Везде где приоритет отсутствие коррозии.

Лидируют на рынке дождеприемные решетки из чугуна

Изготавливаются изделия строго по ГОСТу 26008-83

Имеют три разновидности: ДБ, ДМ, ДК.

Чугунные решетки ДБ

  • Прямоугольная форма
  • Живое сечение площадью 0187м2
  • 115кг
  • Размер; ширина 570мм, длина 835мм, высота120мм
  • Нагрузка 25 тонн

Чугунные решетки ДК

  • Круглой формы
  • Площадь сечения 0,135м2
  • 100кг
  • Размер: диаметр 775мм, высота 120мм

Другие сведения о чугунных решетках

Класс С

  • Малый размер
  • Область применения – однополосная дорога

Класс Д

  • Большой размер
  • Область применения – дорога с двумя и более полосами.

Температурный диапазон от -40 до +80

Водоприемные решетки для автодорог долговечны, выдерживают большую нагрузку, практически не поддаются коррозии.

Иногда устанавливают на лотки ливневой канализации во дворах, под водосточные трубы.

Устанавливать решетки данной категории должны только надлежащие инстанции.

Любая погрешность может привести к аварийной ситуации на автостраде.

Выпускаются 3 модели:

  1. Л-РС – прямоугольная. Размер: длина 990мм, ширина 395мм, высота 60мм
  2. Л – РС (ДБ2) – прямоугольная. Размер: длина 990мм, ширина 500мм, высота 120мм
  3. ЛКРД – круглая. Размер: Диаметр 870мм, высота 120мм

Достоинства чугунных изделий

  • Устойчивость к агрессивной среде
  • Эксплуатация 50 лет
  • Высокая стойкость к резонансу температуры
  • Чугун – экологически чистый материал
  • Высокая защита стоков
  • Выдерживает постоянные большие нагрузки
  • Низкий уровень коррозии

Недостатки решеток

  • Вес
  • В большинстве случаев не эстетичный внешний вид.
  • Трудный монтаж
  • Требуют прочного закрепления (воровать чугун пока не прекратили)

Физические свойства чугуна

ТЕ 10 (-5)а 10 бIrCR 10 9
ГрадМПа1/ГрадВь/(м – град)Кг/м3Дж/Хкг-град)Ом-м
201547100
1009,5480

https://youtube.com/watch?v=F6ApHPhpnok

Решетки из чугуна также изготавливаются на заказ и могут отличаться от стандартных размеров.

Владельцы частных домов могут заказать кованые чугунные решетки и самостоятельно выбрать рисунок. В итоге получится качественное, высокопрочное, долговечное эстетически приятное изделие.

Устройство дождеприемника для ливневой канализации

Дождеприемник – это сборная конструкция, состоящая из нескольких взаимосвязанных элементов:

  • приемника воды. Это чаще всего прямоугольные или квадратные изделия, предназначенные для перенаправления стоков из водосточной трубы в канализационную трубу;
  • решетки. Она прикрывает приемник сверху и выполняет функцию первичного фильтра и защиты людей от травм. Изготавливается из чугуна или высокопрочного пластика;
  • фильтр-пескоулавитель. Это не обязательный элемент водоприемника для ливневой канализации . Его назначение, задержка мусора мелких фракций.

Чтобы данная часть ливневки работала исправно, необходимо регулярно ее осматривать и в случае необходимости чистить.

Особенности выбора дождеприемника

Если вы желаете, чтобы ливневая канализация прослужила долгие годы и эффективно справлялась со своими функциями, необходимо внимательно отнестись к вопросу выбора дождеприемника

При выборе следует обратить внимание на эти нюансы:

  • Какой рельеф местности, где будет установлена ливневая система;
  • Какой местный климат (в особенности речь идет о том, сколько выпадает осадков);
  • Какой площади будет ливневая система.

К примеру, если дом расположен на небольшой по площади территории с сухим местным климатом (не много осадков), то оптимальный вариант – монтировать дождеприемник небольшого размера из пластика. По массе такая конструкция также будет небольшой. В случае с большой территорией, лучше всего устанавливать объемные чугунные или даже бетонные дождеприемники. Чтобы дождеприемник эффективно выполнял свою функцию и служил долгие годы, следует убедиться в его оптимальной пропускной способности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
