Советы по выбору доборных кровельных элементов

Элемент #5. Планки примыканий

Используются в местах стыков кровли с другими поверхностями, например, с печной трубой, стеной, вентиляционной шахтой, парапетом.

Планки примыканий, в зависимости от расположения относительно кровельных листов, могут быть верхними и нижними.

Нижняя планка имеет форму уголка с отогнутыми продольными кромками, которые позволяют надежно зафиксировать деталь в кирпичной или бетонной стенке. У верхней планки края завальцованы.

Оба варианта планок примыканий используют при стыковке металлочерепицы с печной трубой (обвод). Для полной герметизации стыка с помощью этих планок формируют внутренний и наружный «фартуки». Обустройство обвода выполняется так:

Выводят слой гидроизоляции на 50 мм (минимум) на стенки трубы, срезы фиксируют к трубе клеящей лентой.
Начинают установку внутреннего «фартука» с нижней части трубы. К стенке трубы прикладывают нижнюю планку примыканий, отмечают линию ее верхней кромки.
По намеченной линии прорезают штробу глубиной около 15 мм так, чтобы она получилась чуть скошенной вверх (для создания барьера от влаги)

Действуют осторожно, чтобы не зацепить швы в кирпичной кладке, в швах штробить канавки категорически запрещено!
В штробу заводят отогнутые кромки внутренних планок примыканий, герметизируют соединение теплостойким герметиком.
Под внутренний фартук снизу заводят «галстук» — своеобразное корытце из стального листа с загнутыми краями (отбортовкой). Его ведут либо до ендовы, либо до карниза

Эта деталь позволит воде, попавшей между фартуком и черепицей, стекать вниз по скату.
Планки фиксируют к обрешетке и стенке трубы саморезами.
Аналогично монтируют планки примыканий сначала к боковым стенам трубы, а затем – к верхней ее части.
Монтируют поверх внутреннего «фартука» обвода листы металлочерепицы.
Верхние планки примыканий закрепляют в том же порядке, что и нижние планки. И монтируют их аналогично, за исключением заведения верхних краев в штробы. Наружный фартук, в большей мере, является декоративным элементом, маскирующим срезы листов месталлочерепицы.

Подробнее на схеме:

Аналогично выполняют примыкание к стене:

• Выводят гидроизоляцию на стену на 50 мм вверх.
• На стену накладывают верхнюю планку и отмечают ее верхнюю кромку. По линии прорезают штробу.
• В штробу заводят верхнюю кромку планки примыкания, герметизируют штробу герметиком.
• Нижнюю полку планки закрепляют к обрешетке и стенке саморезами.
• Зазоры между плоскостью планки и профилем металлочерепицы заполняют уплотнителем – универсальным или саморасширяющимся.

Как осуществить монтаж планок примыкания можно узнать из видео:

Основа системы стропил

Система из стропил с помощью своей конструкции передает весь вес кровли и дополнительные нагрузки, возникающие в процессе эксплуатации, на несущие стены здания. Чтобы вес кровельной конструкции равномерно распределялся по всей площади стен, необходимо хорошо подготовить основание под стропильные системы. Такая нижняя часть кровельной конструкции называется мауэрлат.

Мауэрлат – это брус из дерева, который укладывается по ширине и длине несущих стен, на которые будет монтироваться стропильная система. С помощью такого основания для стропил, весь вес крыши равномерно распределяется по поверхности стен. Благодаря этому предотвращается процесс разрушения. В деревянных домах мауэрлат не нужен. Его роль выполняет последнее (верхнее) бревно коробки здания.

Использование при строительстве мауэрлата гарантирует стенам здания долгую жизнь. Фиксируется такой элемент самыми разными способами. Самый распространенный – это крепление мауэрлата к верхним слоям кладки. Фиксация к стене происходит с помощью специальной вязальной проволоки.

Металлический конёк крыши: виды и размеры

Конёк для кровли из металлочерепицы – доборный элемент оформления линии стыка скатов крыши дома в верхней части.

Виды, размеры и фото металлического кровельного конька для крыши из металлочерепицы:

Конёк полукруглый (радиусный, круглый) малый и большой (R75 мм, R80 мм, R110 мм).

Планка конька плоского (120×120, 145×145, 150×150, 190×190, 200 × 200, 300 × 300).

Планка конька плоского фигурного (П-образный конёк) (115×30×115, 150×40×150).

Конёк полукруглый (радиусный, круглый) малый и большой (R75 мм, R80 мм, R110 мм).

Планка конька плоского (120×120, 145×145, 150×150, 190×190, 200 × 200, 300 × 300).

Планка конька плоского фигурного (П-образный конёк) (115×30×115, 150×40×150).

Длина коньковых планок для металлочерепицы стандартна – 2000 мм (вне зависимости от внешнего вида).

В ассортименте польской компании Blachy Pruszynski (Прушиньски) представлен трапециевидный кровельный конёк (см. рисунок 3).

Рисунок 3 – Размеры трапециевидного конька для металлочерепицы

Компания-производитель Blachotrapez (Польша) предлагает металлический конёк с поперечным рисунком, имитирующим мелкоразмерную черепицу.

К коньковой металлочерепице выпускают Y-, T-образные накладки (тройники) для соединения трёх линий полукруглого конька.

Т-образный конёк – кровельный элемент оформления соединения двух перпендикулярных коньков, расположенных в одном уровне (на одной высоте) при сложной конфигурации крыши.

У-образный металлический тройник конька полукруглого – кровельный элемент для соединения трёх рёбер на вальмовой четырёхскатной крыше.

Торцы конька крыши завершают заглушки:

1. Металлическая заглушка полукруглого конька торцевая плоская (простая)

1. Конусная металлическая заглушка круглого конька

Размеры металлических заглушек соответствуют габаритам конька.

Уплотнитель под конёк для металлочерепицы

Уплотнитель под конёк служит для заполнения пространства во избежание попадания под кровельные элементы влаги, пыли, насекомых. Уплотнительная лента конька должна быть воздухопроницаемой, чтобы обеспечить вентиляцию подкровельного пространства.

Виды коньковых уплотнителей для металлочерепицы:

Универсальный коньковый уплотнитель выпускают размерами 30х40, 30х50, крепят под конёк, ендову, планки в местах примыкания.

Фигурный (профильный) уплотнитель под конёк повторяет форму металлочерепицы, выпускается со специальными вентиляционными отверстиями.

Клиновидный самоклеящийся коньковый уплотнитель используется на коньке и карнизах кровли. Самоклеящаяся уплотнительная лента для металлочерепицы выпускается и с прямоугольным профилем.

Для организации вентиляции подкровельного пространства под конёк укладывают аэрационную коньковую ленту для металлочерепицы (см. фото). Такая подконьковая лента выпускается длиной 5 м, шириной 220 мм.

Особенности укладки листов

Укладка листов профнастила начинается с правого торца. Если обустраивается шатровая крыша, то листы должны укладываться с обеих сторон, начиная с самой высокой точки ската.

Сначала следует установить карнизную планку (выступ от края свеса составляет 3,5-4 см), которая крепится при помощи саморезов. Между планкой карниза и листом необходимо дополнительно укладывать уплотнитель.

Если уклон меньше 12 градусов, уплотнитель используется и на продольных швах, а также делается нахлест в 2 волны.

Водосточная канавка придает всей конструкции дополнительную надежность. Следует помнить о том, что профильная канавка при монтаже должна располагаться внизу листа.

1. Уже установленный лист фиксируют у конька кровли и края свеса.
2. Укладывают следующий лист, затем листы выравнивают по краям, фиксируют, как указано в пункте 1.
3. На гребне волны листы скрепляют с 50-сантиметровым шагом (направление – от свеса до конька).

В каком порядке следует укладывать листы настила?

Для надежной и долгой эксплуатации кровли следует соблюдать некоторые правила крепления листов. Необходимо учитывать некоторые моменты:

• возможность расширения листов в центре под влиянием высокого температурного режима;
• воздействие ветра;
• высокую плотность точек соединения листов.

С этим читают

Правила и особенности монтажа профнастила

Технология монтажа кровли из профлиста состоит из нескольких этапов:

Установка крюков для водосточного желоба и карнизной планки. Длинные крюки крепятся на карнизную доску (первая доска обрешетки), рекомендуемая длина которой составляет 200 мм. Короткие крюки фиксируются на лобовую доску.

Рисунок 15. Пример крепления крюков к карнизной (а) и лобовой доске (б)

Укрытие крыши профлистом

Монтажу кровельного материала нужно уделить особое внимание, поэтому подробно этот процесс будет рассмотрен ниже.

Монтаж коньковой планки. Крепление выполняется после укладки и крепления профнастила в его верхние гофры – для этого применяются саморезы «металл-металл» размером 5,5×19 мм с уплотнительной прокладкой. Шаг расположения крепежных элементов не более 800 мм

Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.

Шаг расположения крепежных элементов не более 800 мм. Во избежание задувания снега в подкровельное пространство рекомендуется использовать специальный уплотнитель.

Рисунок 16. Крепление коньковой планки

Монтаж торцевых планок. До их крепления по линиям фронтонов необходимо набить опорные доски. Изделия фиксируются саморезами 5,5×19 мм к крайней верхней гофре профилированного листа и к опорной доске. Между собой планки обычно соединяются с нахлестом 50 мм.

Рисунок 17. Схема фиксации торцевых планок

Порядок укладки и крепления листов

Для крепления профнастила к обрешетке используются саморезы 4,8×29 или 4,8×35 мм с уплотнительной прокладкой из ЭПДМ-резины. Прикручивать листы нужно аккуратно, чтобы эта прокладка была немного сжата. При перетягивании или недотягивании высок риск нарушения герметичности.

Рисунок 18. Правильно вкрученный саморез, обеспечивающий герметичность покрытия

Профилированные листы имеют разные размеры или форму накрывающей и накрываемой стороны. На изделия марок С-10, С-20 и НС 35 есть капиллярная канавка на накрываемой стороне, а у материалов С-21, Н-60 и Н-75 крайняя гофра с накрываемой стороны короче на 2-3 мм.

Начинать укладывать профнастил можно с любого торца, но с обеспечением расположения первого листа накрывающей стороной к торцу

При этом важно идеально ровно расположить первый лист, поскольку от этого зависит точность геометрии и эстетичность всего ската.. Инструкция по монтажу и креплению профнастила на разных участках крыши:. Инструкция по монтажу и креплению профнастила на разных участках крыши:

Инструкция по монтажу и креплению профнастила на разных участках крыши:

• Фиксация покрытия к обрешетке. Выполняется в нижнюю волну в месте расположения досок – желательно, чтобы саморез располагался в самом ее центре. Крепежные элементы должны размещаться в шахматном порядке. Точки крепления располагаются через одну гофру для покрытия с высоким профилем и через две – для изделий с низкой волной. При наличии капиллярной канавки саморез надо вкручивать со смещением от нее.





















• Продольное соединение кровельного материала. Во избежание образования зазоров на продольных стыках нужно плотно прижать накрывающий лист к накрываемому и стянуть их саморезом 5,5×19 мм.

Рисунок 19. Схема правильного крепления листов к обрешетке и на продольном стыке

Крепление на карнизе. Обычно листы крепятся с выносом за край карнизной планки на 30-50 мм, чтобы дождевая и талая вода попадала непосредственно в водосточный желоб. Карнизная планка защищает деревянную доску от брызг. Профлист по краю карниза прикручивается саморезами в каждую гофру.

Рисунок 20. Фиксация листов на карнизе

• Поперечное соединение профлистов. Место поперечного стыка должно находиться на доске обрешетки. Крепление саморезами производится в каждую волну.

• Фиксация в месте конька. Между крайними верхними досками обрешетки должен быть обеспечен зазор в пределах 70-100 мм. Эти обрешетины служат опорными элементами для конька. Крепление листов к ним тоже выполняется в каждую гофру.

• Крепление по торцам. По торцевой линии профлист прикручивается к каждой обрешетине, саморезы вкручиваются в крайнюю волну, которая прилегает к доскам обрешетки.

Укладка и крепление профилированных листов показаны в следующем видео:

Многообразие доборных элементов кровли

Итак, прежде, чем поговорить о них, следует разобраться, что же входит в понятие доборных элементов. Их используют для того, чтобы обеспечить функциональность кровле и придать ей эстетический вид. При установке профнастила в качестве кровельного перекрытия, применяют доборные элементы, изготовленные из оцинкованной стали – обычной, или покрытой полимером. Доборными элементами обеспечиваются защитные и декоративные функции. В первом случае они препятствуют попаданию грязи, осадков под кровлю. Во втором – оформляют стыки, места примыкания и изломы. Остановимся на этих них подробнее.

Разнообразие доборных элементов

Конек. С помощью этого доборного элемента происходит закрытие места стыка профлистов по гребню кровли. Также он обеспечивает стекание воды и других осадков, и препятствует попаданию влаги в пространство под кровлей. Крепление конька происходит на коньковый брус кровельными саморезами.

Ветровые планки. При помощи этих профилей происходит перекрытие краев кровельного материала. Элемент устанавливают по краю ската, параллельного земле и фиксируют саморезами.

Ендова (разжелобок). По форме напоминает желоб. Она обеспечивает закрытие мест соединений скатов по внутренним углам на сложных кровлях. Зависимо от расположения на кровле различают ендовы верхние и нижние. Первые устанавливаются поверх кровельного материала, вторые – под ним. Исходя из этого, можно сделать вывод, что нижние ендовы устанавливают перед тем, как обшивать кровлю. Крепятся они саморезами. Верхние ендовы больше несут декоративную функцию, закрывают пространство между скатами.

Снегозадержатели. Обеспечивают безопасную кровлю. Они препятствуют опаданию снега. Бывают самой разной формы и крепятся саморезами.

Карнизные планки. Этим элементом закрывают края профнастила. Устанавливают такие планки по скатным краям, которые параллельны земле.

Примыкания. Закрывают места, в которых кровля соединяется со стенами или дымовыми трубами. Если примыкание происходит по вертикальной стене, желательно произвести дополнительную герметизацию.

Планки стыков со врезами. Их применяются там, где листы кровельного покрытия примыкают к стенам.

Уплотнители. В случае с перекрытием крыши профнастилом, возможно использование как универсальных, так и специальных уплотнителей. Они создают герметизацию, защищают пространство под кровлей от попадания влаги. Уплотнители изготавливают из пенополиуретана, этот материал имеет пористую структуру, поэтому этому элементу свойственна свободная циркуляция воздуха. Универсальные уплотнители мягкие, могут принять абсолютно любые формы, поэтому заполняют собой все пространство. Профильные уплотнители чаще всего используют при обустройстве многоскатных шатровых крыш. Устанавливают между коньком и профнастилом, или в местах соединения сэндвич-панелей. Есть еще уплотнители треугольные, они используются между карнизным коньком и профнастилом, особенно, если такой конек устанавливается диагонально к наклону кровельного материала.

Этапы укладки кровельного пирога

Шурупы-саморезы. Крепежи, которые применяют для закрепления профнастила и доборных элементов.

Как правильно крепить профлист?

И вот мы переходим к самому интересному

У профлиста есть лицевая и изнаночная сторона, что особенно важно учитывать при монтаже кровель. Отличить одну от другой легко: широкая гофра должна касаться обрешетки, а более узкая – направлена вверх

Не переживайте! Профлист достаточно легко, если проявить необходимую аккуратность, резать в домашних условиях, а кровля крыши профлистом своими руками не требует специальных строительных знаний и навыков. Сейчас вы сами во всем убедитесь.

Готовим листы к монтажу

Итак, расстелите на земле приобретенный материал в том порядке, в каком он окажется уже на крыше. Так вам будет потом гораздо легче с монтажом.

Принцип довольно прост. В зависимости от того, какой формы будет покрываемая площадь, так и должна происходить кровля крыши профлистом: инструкция предписывает, что если скат вашей крыши треугольной формы, тогда профлистов нужно с середины. Если в виде трапеции – в обе стороны от вершины. А вот если крыша вашего строительного объекта более сложной формы, сначала на бумаге сделайте эскиз раскладки профлиста. И хорошо все продумайте, ведь переделывать что-то на высоте довольно хлопотно.

А далее все так, как на видео:

Монтируем листы на крышу

Всего практикуются два способа укладки профлиста в два и более ряда:

• Способ №1. Монтируем первый лист ряда, а за ним – первый лист второго ряда.
• Способ №2. Монтируем два первых листа нижнего ряда, и только после этого – первый лист верхнего.

Помните о том, что продольный нахлест между листами всегда нужно делать только в одну сторону.

Во время монтажа профлиста на крышу старайтесь избегать как чрезмерного затягивания, так и слабого прилегания шайбы к металлу. Для этого удобнее всего пользоваться специальными шуруповертами с вращением патрона, усилие которого можно регулировать. Слишком плотно закручивать саморезы не стоит, мы уже об этом говорили.

Между прочим, через год все саморезы на крыше нужно подкрутить. Вы заметите, что крыша как бы дала немного усадку – это нормально.

Еще один важный момент: работая на небольшом уклоне крыше в продольных швах профлиста, следует подложить уплотнитель, либо класть листы нахлестом в две волны. Все эти меры – только ради надежной герметизации. Делать это нужно так:

• Шаг 1. Клеем первый слой утепления без дюбелирования, и даем просохнуть три дня.
• Шаг 2. Грунтуем клеевым составом поверхность первого и второго слоя. Расход примерно по 3 кг на квадратный метр.
• Шаг 3. Клей обрабатываем зубчатым шпателем.

Лишними такие меры не бывают, поверьте.

Обеспечиваем герметичное примыкание к стенам

А теперь о том, что делать с этим кровельным покрытием у стен:

Просто стремитесь к тому, чтобы все возможные щели и примыкания на крыше были полностью гидроизолированы.

Ставим доборные элементы

Усложним себе задачу? На крышах находится немало разных труб, перекрытий и других конструкций. И наиболее слабое место в плане гидроизоляции – это стыки с ними. Кроме того, именно в таких местах зимой активно накапливается снег, а осенью – мокрые листья. Вот почему на для кровельного профлиста сегодня дополнительно выпускается особый материал – стыковые планки марок ПС1 и ПС2:

Заметим, что они еще и делают кровлю более эстетичной и фактурной.

И под некоторые из этих элементов вам дополнительно понадобится подложить уплотнители: коньковый и продольный. Давайте по ходу разберемся, чем отличаются оба вида уплотнителей:

1. Коньковый – при торцевом соединении крыши и стены.
2. Продольный – при боковом примыкании кровельного материала к стене на пологих крышах. К слову, на крутых в таком элементе необходимости нет, хотя и его наличие станет дополнительным и не лишним препятствием для снега.

Вот и все! Закупите качественный материал, хорошее крепление, герметизируйте все щели и стыки – и никаких проблем!

Подготовительные работы и расчет материалов

На первом этапе проводится промер всех стен и осуществляется устранение расхождений – максимально ровный короб избавляет от необходимости подгонки стропил. Пиломатериалы обязательно хорошо просушиваются. Далее проводится замер материалов и составляет план кровли:

• необходима точная длина стен, что позволит определить площадь скатов;

• определяется место размещения мансардных окон, вентиляции, дымохода и так далее.

После этого осуществляется расчет бруса и листов, количество данного материала определяется из площади кровли, а также установленного угла скатов. В большинстве случаев делают двускатную, уклон 35 градусов. Доски для стропильных ног определяется шагом их установки, размеров запланированной кровли и ее высоты. В основном расстояние между стропилами 100 см. Количество требуемых стропил определяется исходя из длины стены деленной на шаг, добавляется один и округляется к большему. Крыша из металлочерепицы может делаться без дополнительного укрепления под стропила. Далее надо высчитать материал на обрешетку, которая монтируется с расстоянием между собой от 35 до 40 см.

Основное назначение обрешетки заключается в поддержании каркаса, который формируется при помощи стропил. Также на обрешетку крепится металлочерепица, гидроизоляция, создает естественную вентиляцию.

Крепление металлочерепицы производится на обрешетку

Обрешетка может быть:

• разреженной – между досками делается определенное расстояние, шаг между монтируемыми досками определяется интервалом волн черепицы;

• сплошной – доски крепятся без зазоров друг к другу, увеличивается прочность каркаса, но требуется больше денежных затрат на приобретение материалов.

В основном применяется разреженная обрешетка, поскольку металлочерепица сама по себе прочная, для нее не надо укреплять каркас.

Перечень доборных элементов для кровли

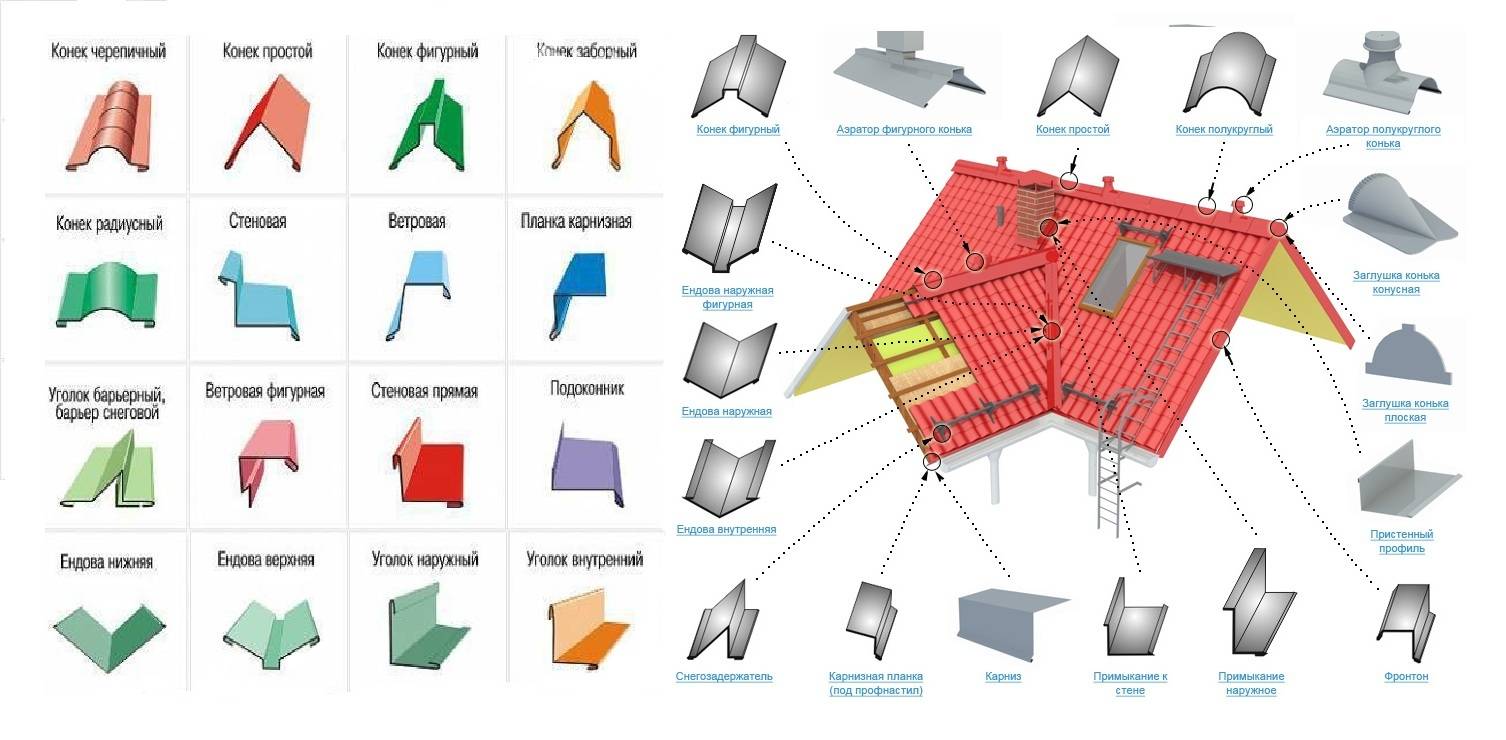

Вот некоторые доборные элементы кровли на фото:

Карниз

Карниз или свес крыши. Часть кровли, выступающая за плоскость наружной стены и нависающая над ней. Защищает стену от дождя и от нагрева солнцем и обеспечивает вентиляцию пространства под кровлей. Является завершающей или венчающей снизу частью конструкции крыши. Предназначен для отвода от стены здания потоков воды, текущей с крыши, не оборудованной водостоками.

Конек

Конек. Один из фасонных элементов кровли. Верхнее, обычно горизонтальное или наклонное ребро крыши, полученное схождением скатов. Образует наружный (выпуклый) угол, величиной более 180 град.

Коньковых элементов кровли в крыше два.

Первый – «крышка» зазора плоскостей ската кровли.

Второй – часть системы стропил каркаса крыши. Толстая доска или брус, в них упирают верхнюю часть «ноги»-стропила.

Ендовы

Ендовы. Это важнейшие конструктивные элементы крыши для ее обустройства в месте стыка двух плоскостей. Образует внутренний угол менее 180 град. Ендова является альтернативой коньку. Из доборных элементов имеют нижнюю планку ендовы и верхнюю планку ендовы.

Водостоки

Водостоки. Элементы, принимающие воду с кровли и направляющие ее в воронку водосточной трубы. Устанавливают под карнизом по периметру здания. Их относят к отделочным элементам кровли. Даже если вы не решились устанавливать водосточные желоба, то всё равно прикрепите крюки, т.к. если вы в будущем передумаете, их придётся ставить ниже и дождевая вода будет проливаться мимо.

Капельник

Капельник, водослив или карнизная планка. Элементы для отвода воды от стены в виде желоба полукруглого или прямоугольного сечения. Его закрепляют под свесом крыши. Отливы предназначены для сбора воды, стекающей с кровли и транспортирования ее в водосточные трубы и в ливневую канализацию.

Планки

Коньковая планка защищает конек от климатических факторов.

Торцевая планка, фронтонная планка, ветровая планка – детали, защищающие торцы кровли от задувания ветра, а также элементы обрешетки от попадания мусора, дождя и снега под кровлю и на торцы обрешетки.

Карнизная планка служит для защиты кровли от дождя, снега и задувания ветра.

Установка карнизной планки

Снегозадержатели

Снег, скопившийся на крыше здания, может:

• своей массой проломить крышу и чердачное перекрытие;
• соскользнуть по кровельному материалу и упасть на прохожих, на припаркованные автомобили или на тротуар и нанести ущерб;
• в оттепель образовывать сосульки, падение которых гораздо опасней сугроба, свалившегося сверху.

Поэтому снег желательно удержать на кровле, а при его таянии – направить воду в систему стока и вывести в ливнеприемники.

Существуют разные названия элементов кровли, связанные со снегозадержанием – снегоблокировщики, снегобарьеры, снегоблокирующие ограждения, снегорезы и т. д.

Их функция – полностью задержать снег, не дав ему свалиться вниз, а позволить растаять и стечь по водостокам на отмостку здания или в канализацию.

Если снега очень много, то снегорезами разделить его массу на безопасные части, которые упадут, не нанеся серьезного вреда.

Снегобарьеры бывают:

1. Решетчатые – имеют вид вертикальной решетки из металлических арматурных прутьев или пластика. Крепится решетка к кронштейнам. Высота барьера от 50 – 70 до 200 – 250 мм. Иногда решетка изготавливается из листа просечного металла.
2. Трубчатые – для «прутьев» решетки используют металлические трубы. Это при той же прочности конструкции снижает ее массу.
3. Трубчато-решетчатые – комбинированная конструкция, в которой дырчатая решетка приваривается к металлическим трубам.
4. Пластинчатые или листовые уголковые изготавливают из гибкого листового металла в форме буквы Л. Ножки буквы – это полочки, которые используются для крепления.

Высота «буквы» от 40 до 60 – 80 мм.

Элементы снегозадержания устанавливаются на самом краю кровельного покрытия вдоль карниза ската. Крепятся они к кровельному покрытию или через него к обрешетке или стропилам.

Коррозионная защита снегозадержателей обеспечивается окрашиванием стойкими красками, использованием оцинкованного металла или защищенного слоем пластика, стойкого к солнечному ультрафиолету и морозу.

Уголковый снегозадержатель (слева)

Уголковые снегозадержатели иногда ставят в шахматном порядке.

Проходные элементы

Назначение проходных элементов для кровли – пропустить трубы, в т. ч. и дымовые, через кровлю, выполненную из разных материалов – черепицы, металла, пластика, асбестоцементного или пластикового шифера, рулонных материалов и других видов.

Проходные элементы для кровли изготавливают из металла, пластика, резины, эластомера EPDM, керамики и пр.

Основные виды комплектующих

Рассмотрим наиболее популярные виды доборных элементов, используемые в конструкциях различных типов кровель из профнастила.

Коньковая планка

Накрывает стык между скатами на вершине кровли – конек, а также боковые стыки скатов трехскатной или вальмовой крыши. Конек венчает крышу, поэтому требования к его декоративному оформлению особенно высокие.

Распространены следующие формы коньковых элементов:

1. Плоская. Наиболее дешевый и часто встречающийся вариант, выполнен в форме простого уголка.
2. Круглая. Имеет закругленную форму углового сгиба. В отличие от конька плоской формы дополнительно требуются торцевые заглушки.
3. Прямоугольная. П-образный угловой сгиб.

Коньковая планка плоская, круглая, прямоугольная

Закрывает торцы круглых коньков. Форма заглушки конусная или плоская.

Заглушка плоская и конусная

Тройник Y-образный

Устанавливается в точке схождения коньков с боковыми стыками скатов на вальмовых и трехскатных крышах при использовании круглых коньковых элементов.

Тройник Y-образный

Ендова

Так называется вогнутый угол, формируемый на боковом стыке скатов крыши. Это место кровельного покрытия считается наиболее опасным для протечек, при неправильном монтаже на нем собираются лужи. Кроме того, опасность представляет скапливающийся снег.

Доборный элемент, устанавливаемый здесь, также называется ендовой. Он состоит из двух планок – нижней и верхней. Обе планки согнуты под одинаковым углом вдоль продольной оси. Нижняя планка крепится к обрешетке до монтажа профнастила, верхняя планка накрывает нижнюю и устанавливается поверх профлистов. В некоторых образцах ендов сгиб верхней планки выполнен в форме лотка-желоба или выступа. Его назначение – облегчение водостока и схода снега.

Ендова верхняя с лотком и нижняя

Планка примыкания

Предназначена для герметизации кровли в районах примыкания к дымоходам, вентиляционным трубам, смежной вертикальной стене, на параллельных коньковому прогону изломах скатов мансардных крыш. Как и ендова, планка примыкания включает нижнюю часть, устанавливаемую до монтажа профнастила, и верхнюю, которая крепится поверх профилированных листов.

Планка примыкания верхняя и нижняя

Торцевая планка

Имеет и другие названия – ветровая, фронтонная. Закрывает фронтонный свес с торца. Одна полка торцевой планки накрывает одну или несколько ближайших к краю волн профлиста, другая закрывает плоскость стропила по всей длине. Бывает в форме обычного уголка или с дополнительными ребрами вдоль продольной оси, увеличивающими жесткость и улучшающими декоративные свойства.

Торцевая планка

Карнизная планка

Узкая планка с одним или несколькими продольными ребрами, монтажники ее называют также капельник. Крепится на нижнем краю обрешетки и скрывает карнизную доску. Предназначена для защиты от попадания под кровлю влаги в месте стекания со ската в водосточный желоб или на землю.

Карнизная планка

Угол внутренний и внешний

Данный вид доборов потребуется при наличии подшивки под свесами. Внешний элемент закрывает угол, образуемый подшивкой с карнизной планкой, а внутренний – угол примыкания подшивки к стене. Также их применяют для защиты и декорирования стеновых углов, внешний угол иногда используется в целях экономии вместо конька плоской формы.

Угол внутренний и внешний

Планка снегозадержания

Гладкая и скользкая крыша из металлических кровельных материалов, к которым относится и профлист, в обязательном порядке требует установки снегозадержателя для предотвращения лавинообразного схода снега и льда с кровли. Снегозадерживающие устройства предупреждают угрозу здоровью и жизни, повреждение имущества и элементов кровельных конструкций, в частности, водосточных желобов.

Планка снегозадержания выполнена в виде согнутой под острым углом вдоль продольной оси металлической полосы, имеет клиновидную форму. Внутрь может дополнительно монтироваться усиливающая планка.

Способы монтажа:

1. Сплошной. Снегозадержатели образуют непрерывный барьер без разрывов, сдерживают снежную массу от падения. Монтируются в один ряд на краю кровли, недалеко от карнизного свеса.
2. Точечный. Снегозадержатели крепятся в шахматном порядке в несколько рядов, а также в один ряд над окнами в потолке мансарды. Рассекают сплошную снежную массу при сходе на небольшие части.

Планка снегозадержания

Следует отметить, что существуют снегозадержатели других типов, изготавливаемые не из оцинкованного листа, а из трубок, сетки или металлической полосы с перфорацией.

Характеристики листа

На современных заводах делают листовую сталь с разной глубиной цинкового слоя. Расход чистого цинка при работе производственных установок может составлять от 0,1 до 0,3 кг на 1 м2 в коэффициенте. Минимальная толщина пленки составляет всегда не менее 90 мкм (то есть от 275 г на 1 кв. м). Такая оболочка способна предохранить основной массив металла от коррозии на 15—20 лет даже в жестких условиях эксплуатации. Но ввиду развития технологии даже подобный уровень уже не может считаться идеальным выбором.

Оцинкованный профлист сейчас перестал почти использоваться на крышах домов, и применяется главным образом на временных сооружениях и хозяйственных пристройках. Дороговизна современных разновидностей этого материала кажущаяся: там лист и дольше служит, причем значительно, и внешне гораздо привлекательнее.

По мнению строителей, оптимальная толщина профнастила для кровли составляет 0,45—0,5 мм. Увеличение высоты волны по сравнению со стеновым аналогом уже позволяет гарантировать необходимую прочность.

Что касается выбора цвета, то тут нужно ориентироваться не на моду и не на собственный вкус, а на объективные требования дизайна. Все более востребованным в последние годы становится профлист, имитирующий внешний вид натуральной древесины или иного природного покрытия. Но такой вариант плох на крыше тем, что слабо сочетается с прочими декоративными элементами и может быстро вызвать разочарование.

Учитывая неизбежные искажения окраски при отображении на мониторах и в печатных изданиях, стоит выбирать тональность «немного светлее, чем кажется правильная окраска».

Элемент #2. Торцевая планка

Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.

Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.

Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.

Классический способ крепления торцевых планок показан в коротком видео:

Выполнение дополнительного заземления крыши с помощью отдельной шины

Если в грозу молния попадает не в громоотвод, а в кровлю, то металлочерепица и комплектующие станут своего рода проводником электрического тока, который опасен для строения и тех, кто в нем окажется на тот момент. Для того чтобы избежать подобной ситуации рекомендуется выполнить заземление кровли отдельной шиной (читайте: «Как сделать заземление металлочерепицы «).

Конструкция самой простой молниеотводной системы представлена тремя компонентами:

Установка молниеприемника выполняется в самую высокую точку крыши с помощью деревянных подпорок. Сделать молниеприемник очень просто, нужно взять стальной или алюминиевый стержень с круглым сечением диаметром в 12 мм и в длину 200-1500 мм.

В качестве токоотвода подбирается провод из аналогичного материала только толщиной в 6 мм. Обе эти детали привариваются между собой, после чего токоотвод проводится поверх обрешетки под кровельным покрытием, если используется металлочерепица — доборные элементы ее тоже подвергаются заземлению, то с обратной стороны, где пройдет проволока, с нее снимается защитный слой лака. Провод лучше пропустить через несколько листов – так увеличивается количество точек соприкосновения, и молния быстрее пойдет по пути наименьшего сопротивления.

Далее провод токоотвода крепится степлером к стене до самого низа, пока не окажется в заземлителе – железной балке 1,5 м длиной или на железном листе 1 кв.м. который опускается в глубокую яму, где в несколько слоев насыпан песок и грунт вперемежку с водной прослойкой.

Специалисты рекомендуют вести токоотвод по стене, расположенной напротив входа. Проверка целостности всех соединений сооруженного молниеотвода проводится не реже 1 раза в 5 лет.

Монтаж металлочерепицы и доборных элементов, инструкция на видео:
