Как сделать ендову на крыше

Виды эндовы

Принято различать:

  • Открытую ендову. При этом способе вода самостоятельно стекает вниз. Гидроизоляция открытой ендовы осуществляется тем же способом, что гидроизоляция на обычных крышах скатного типа.

  • Закрытую ендов, когда укрывной материал закрывает крышу.

  • Переплетенную ендову. Эта та же самая закрытая ендова, только материал переплетен между собой.

Закрытая или переплетенная ендова чаще всего встречается при крутом скате крыш, а также при использовании определенных кровельных материалов. При такой конструкции ендовы, кровельные панели скатов, которые соприкасаются, соединяются стыком или переплетаются друг с другом.

Минусом такого переплетенной ендовы, на мой взгляд, является дополнительные расходы в связи с дополнительной гидроизоляцией.

Обратите внимание

Для переплетенной ендовы обязательна укладка дополнительного гидроизоляционного слоя снизу!

Открытая же ендова не требует дополнительного слоя гидроизоляции, так как по ней отток атмосферных осадков беспрепятственно стекает с крыши, и не задерживается, как это может случиться в ендовах закрытого и переплетенного типа.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик)

Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю. Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест)

Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

  • специальными саморезами ближе к краю;
  • кляймерами за бортик.

Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Строение внутренней ендовы

Как правило, устройство ендовы из профнастила предполагает наличие двух планок, которые согнуты под углом, совпадающим с образованным примыкающими скатами углом. При этом нижний элемент служит в качестве водостока, а верхний – является, скорее, декоративным.

В некоторых случаях верхний кусок ендовы не устанавливается. Это зависит от типа кровельного покрытия, а также особенностей крыши. Как бы то ни было, грамотное выполнение соединения ендовы обеспечивает надежность и гидроизоляцию кровельной конструкции.

Существуют некоторые нормы обустройства разжелобка:

  1. Нижний элемент ендовы укладывают перед креплением кровельного материала, а верхний – по его завершении.
  2. Для монтажа разжелобка не применяются гвозди.
  3. Собирают желоб снизу вверх, герметизируя швы битумно-полимерной мастикой марки Tegola, герметиками на основе битума (Xtra Seal) или каучука (Tytan), либо клеем Icopal.
  4. Внутренняя ендова для профнастила изготавливается из оцинкованной стали или меди, а внешняя – из кровельного материала. Предпочтительнее воспользоваться листом оцинковки с полимерным покрытием, такая ендовая планка способна выдерживать перепады температур от -60 ℃ до 120 ℃.
  5. Чтобы обеспечить дополнительное утепление крыши и предотвратить затекание воды под кровельный материал, вдоль ребер ендовы приклеивают поролоновую уплотняющую прокладку.
  6. Зафиксировать разжелобок можно либо при помощи кляммеров за бортики, либо посредством саморезов по краям.
  7. Бортики делаются не менее 2 см по высоте, чтобы через них не переливалась вода при сильном дожде.
  8. Отбортовка ендовы соприкасается с торцевыми частями реек обрешетки.
  9. В случаях, когда ендова для профнастила собирается из нескольких отрезков, их укладывают с нахлестом от 10 см.
  10. На крышах с плоскими скатами необходима усиленная гидроизоляция.

Строительство ендовы

  • Стропильная система ендовой крыши может быть любой, но обязательно учитывайте уклоны листов кровли. Многое также зависит от самого материала, который должен обладать стойкими свойствами к влиянию ржавчины, внешних нагрузок, ударов и вибраций (град, снег, стихийное бедствие);
  • Работать нужно начинать от конька, так Вы не только сможете точно отмерить необходимое расстояние, но и поддержите кровли. После работы не забудьте укрепить отсоединенные участки конька. Соединять нужно по старым отверстия, этим Вы сэкономите время и деньги;
  • Строительство ендовы может быть как небольшим, так и достигать до 3-10 метров в длину. Это нормальное явление для больших особняков, предприятий, зданий складов и прочих помещений с большими площадями;

  • Каркас должен быть создан с учетом дополнительной нагрузки, для расчета правильных показателей советуем обратиться за помощью к специалистам;
  • Никогда не работайте на мокрой крыше или во время дождя. Это опасно для жизни и чревато последствиями, металл скользит, и Вы можете упасть.

Некоторые особенности обустройства сложных крыш

С отдельными особенностями монтажа разжелобков строители сталкиваются в нестандартных ситуациях. Так, при пологом расположении скатов крыши рекомендуется устраивать дополнительный гидроизоляционный слой. Потому что один пласт гидроизоляции может не выдержать большого напора воды и крыша протечет. Ремонт впадины – занятие весьма хлопотное и неблагодарное, так как может потянуть за собой большой объем работ по ремонту общей кровли. Это значит, что пренебрегать таким советом и экономить на гидроизоляции не стоит.

В том случае, когда крыша имеет крутые скаты, применяется устройство, так называемых, закрытых и переплетенных желобов. Такой вариант устройства кровли допускает переход кровельного материала с одной части крыши на другую. Поэтому и конструкция ендовы будет сложной. Материалы применяются те же, что и в открытой вариации, способы крепления тоже одинаковые. Меняется конструкция самой кровли и траектория расположения желобов. Но закрытые и переплетенные формы ендов требуют дополнительных затрат на усиление гидроизоляционных мероприятий

В этих вариантах разжелобков осадки могут на какое-то время задерживаться и один гидроизоляционный слой может не справиться с возложенной на него задачей, поэтому внимание к ним особенное

Конструктивные особенности ендовы и ее типы

Довольно часто, можно заметить, что ендова на кровле изготовлена из металлических листов в форме планок.

Они могут иметь свои конструктивные особенности. В зависимости от этого различают два их вида — планка нижней ендовы, планка верхней ендовы.

Нижнюю планку и ее монтаж делают в случаях, когда на стыках образуется отрицательный угол. Главным ее назначением является предотвратить попадание влаги через стыки.

Монтаж нижней планки должен обязательно идти еще до этапа установки материалов для кровли таких, как, например, профнастил или металлочерепица.

Верхняя планка ендовы, в большинстве своем, несет на себе лишь декоративную функцию. Она должна придавать местам стыковки скатов привлекательный вид. Другими словами, установка ендовы, это заключительный этап во внешнем оформлении крыши.

Верхнюю планку ендовы устанавливают уже после того, как произведен монтаж кровельных материалов.

Существует три основных типа ендовы:

  • открытый тип;
  • закрытый тип;
  • переплетенный.

Их основные различия лишь в разнообразии способов соединения и переплетения кровельных скатов.

Что такое ендова и для чего она используется

Ендова является внутренним углом крыши, который образуется при стыковке двух скатов. Этот элемент также называют разжелобок. Основное назначение данной конструкции заключается в защите внутренних кровельных углов от попадания воды. Ендова нужна на стыках крыш с непростым геометрическим строением, а также на линии присоединения материала кровельного покрытия к вертикальному на мансарде в слуховых окнах.

Схема ендовы крыши:

Ендова является внутренним углом крышиИсточник zen.yandex.tm

Размеры ендовы будут зависеть от того, насколько большой уклон у крыши – чем он меньше, тем более длинный и широкий нужен разжелобок. Также на данный элемент конструкции кровли влияют и погодные условия в местности строительства дома. Стандартная длина ендовы крыши 2 м, возможно изготовление конструкции в 3 м. Разжелобок большого размера, например 10 м, монтируется из нескольких планок, уложенных внахлест

При этом важно сохранить герметичность всех соединений

Разжелобок часто путают с коньком крыши. Но это разные элементы – конек монтируется на внешний угол, а ендова на внутренний.

Конек монтируется на внешний угол, а ендова на внутреннийИсточник besplatka.ua

У использования ендовы есть ряд преимуществ, поэтому она является необходимым элементом при монтаже кровли:

  • организовывает стоки дождевых и талых вод на элементах крыши, что обеспечивает более длительную их сохранность;
  • увеличивает безопасность при сильных снегопадах – осадки не задерживаются, опадая маленькими пластами;
  • монтаж производится достаточно просто и быстро.

Крыша с ендовой предполагает стропильную систему, и сложности могут возникнуть с гидроизоляцией, поскольку это место в устройстве скатов кровли испытывает максимальные нагрузки. Для проведения успешного монтажа нужен точный чертеж. Особенно внимательно выполняются работы на стыке главного ската крыши и мезонина.

После того как завершено устройство стропил, производят укладку материала кровли, выводя его на внутренние углы. Используют два подкладочных слоя с нахлестом. Затем монтируется верхняя планка, придающая эстетичный вид конструкции. Стыки обрабатывают герметизирующей лентой.

Как самому правильно сделать ендову: 7 шагов

Относительно простой и быстрый способ сделать надежную ендову на кровле из гибкой черепицы SHINGLAS – так называемая ендова по-калифорнийски. Для этого вам не потребуется ничего особенного: всего лишь ендовынй ковер в цвет гибкой черепицы, некоторое дополнительное количество гибкой черепицы с нарезкой “драконий зуб” (так как она не имеет вырезов), обычные инструменты для крепления (молоток) и строительный степлер, который можно одолжить у кого-то или взять в аренду. Суть метода – оформление зоны ендовы гонтами гибкой черепицы, расположенными вертикально, параллельно оси ендовы.

Ендову оформляют до того, как крыть скаты. На момент начала работы в зоне ендовы уже должны быть закреплены карнизные планки, уложены подкладочный и ендовный ковер.

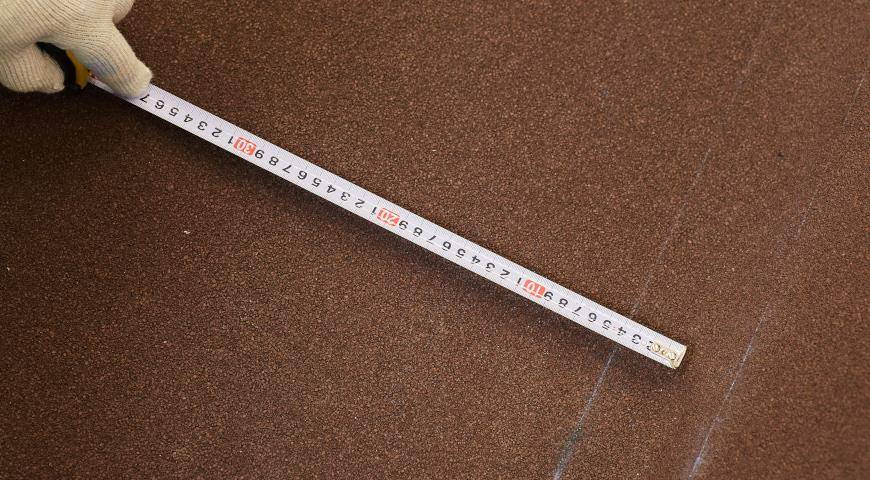

ШАГ 1. Разметка. без нее работать нельзя. Отступите от центральной оси ендовы по 40 мм в обе стороны и отметьте – это линия установки вертикального гонта. Затем отступите от центральной оси 300 мм в каждую сторону и прочертите линии фиксации гонта. Проведите отбивку мелованных линий установки вертикального гонта и линий фиксации с помощью шнурки-отбивки. Гонты будут располагаться строго между двумя этим линиями с каждой стороны от оси ендовы.

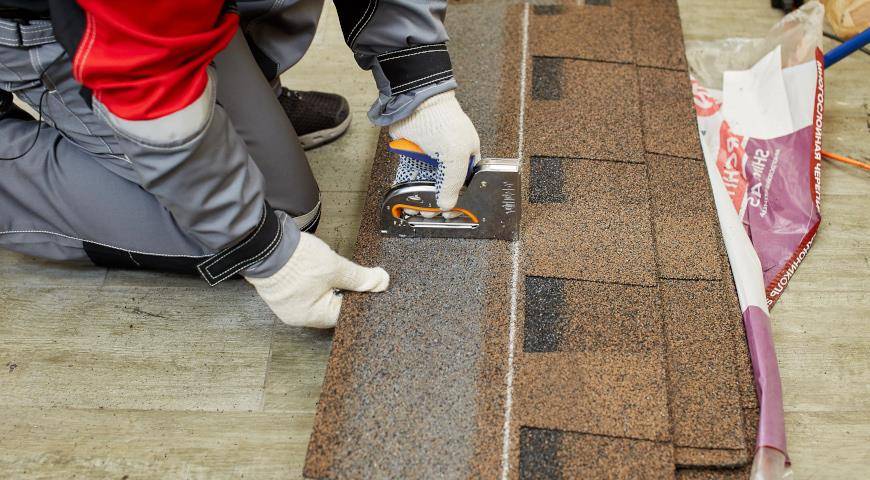

ШАГ 2. Подготовка гонта. Гонт гибкой черепицы, предназначенный для монтажа в ендове, пробейте строительным степлером несколько раз по линии фиксации – она проходит над лепестками гонта. Это необходимо, чтобы нижняя часть гонта не оторвалась при сильном ветре. Скобы должны быть только оцинкованными! Переверните гонт и загните скобы с обратной стороны молотком

Важно: после монтажа все скобы должны быть прикрыты кровельным материалом, их нельзя оставлять в видимой части ендовы.

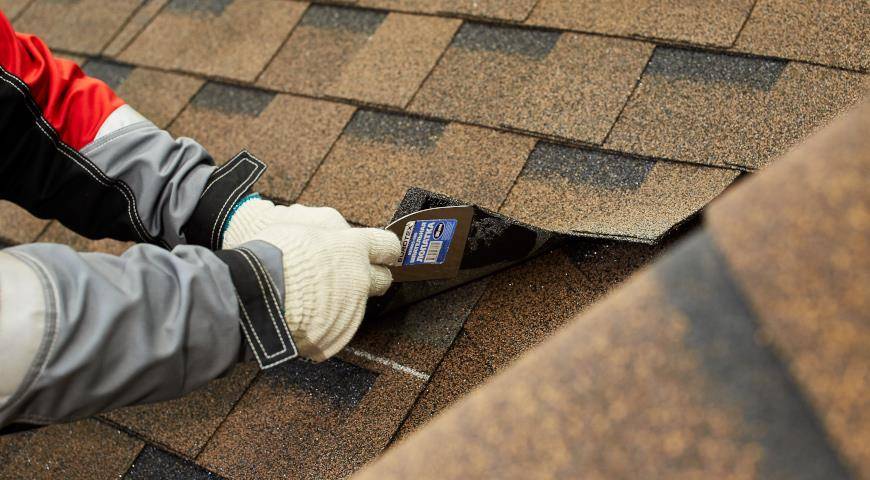

ШАГ 3. Мастика. Промажьте обратную сторону гонта битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР, ширина нанесения не менее 100 мм от нижнего края, толщина слоя не более 1 мм. Старайтесь не переусердствовать с мастикой: это тот случай, когда больше не означает лучше. Мастика содержит растворитель, который в больших количествах способен разрушать кровельное покрытие, поэтому избыток мастики принесет не пользу, а вред.

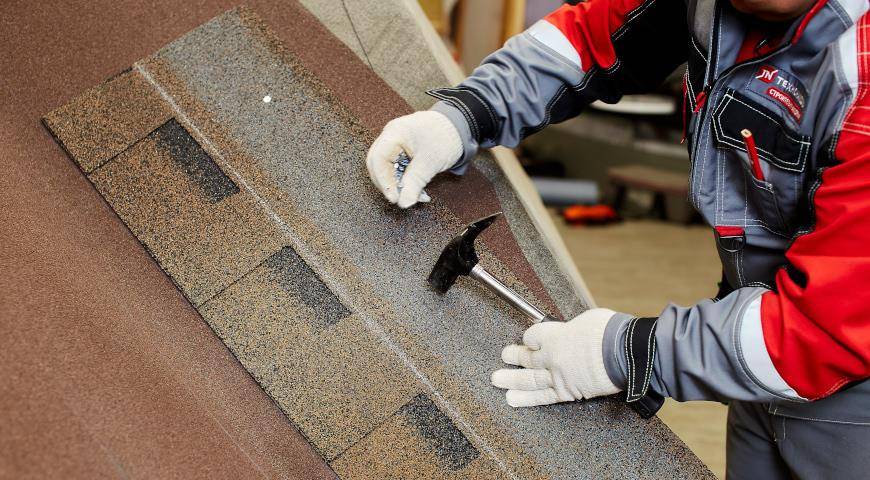

ШАГ 4. Крепим подготовленный гонт. Нижний его край должен располагаться вдоль линии, прочерченной на расстоянии 40 мм от оси ендовы. Верхний край закрепляем кровельными гвоздями на расстоянии 300 мм от оси ендовы  – по второй прочерченной линии. Если угол наклона кровли менее 45 градусов, достаточно будет 4 гвоздей, при более крутом наклоне потребуется фиксация на 8 гвоздей.

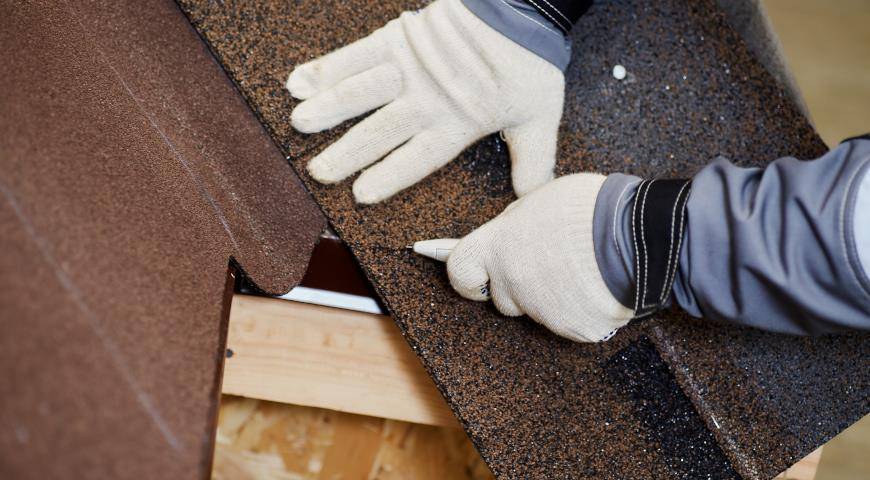

ШАГ 5. Обрезка угла. Срежьте угол гонта, выступающий за пределы ската, таким образом, чтобы до края карнизной планки осталось 10–20 мм.

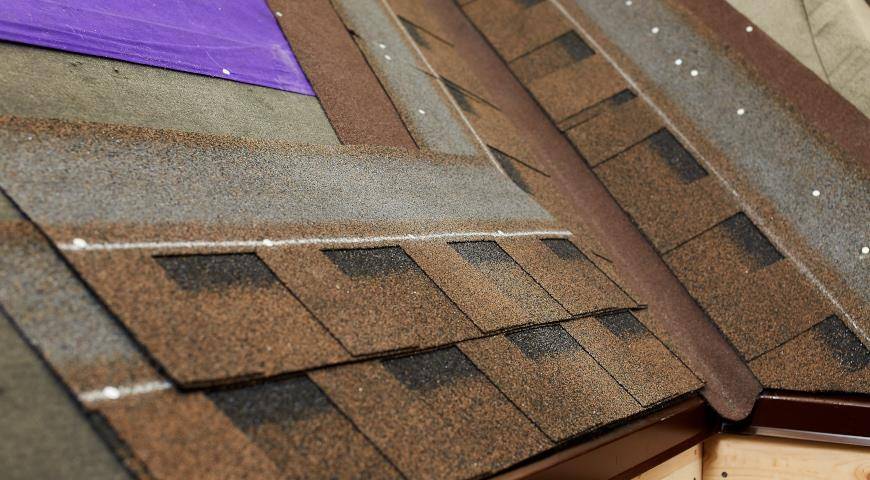

ШАГ 6. Монтаж черепицы на скатах. После укладки гонтов на втором скате (по аналогичной технологии) можно приступать к монтажу гибкой черепицы на скатах, начиная от карнизной планки. Будтье внимательны: пробивать гвоздями зону на расстоянии 300 мм от оси ендовы нельзя!

ШАГ 7. Обработка примыканий. На тыльные стороны гонтов рядовой черепицы, примыкающих к ендове, нужно нанести битумную мастику. Те места, где у гонтов нет собственного клеевого слоя, промазывают мастикой на ширину не менее 100 мм слоем в 1 мм. Это необходимо для прочной фиксации и дополнительной гидроизоляции края рядовой черепицы в зоне ендовы.

Виды ендов

Ендова – внутренний угол, образованный двумя сопряженными скатами. Это непонятное иностранное слово имеет более приятный русский заменитель – разжелобок.

Что такое ендова

Строго говоря, сама ендова считается элементом стропильной системы и не имеет никаких разновидностей. Могут, конечно, использоваться различные технологии ее строительства, но от этого назначение и функциональные задачи не изменяются. Классификация по видам носит весьма условный характер и применяется, в большинстве случаев, для характеристики внешнего вида кровельных покрытий в местах ендов. В отдельных случаях монтаж ендовы требует использования дополнительных доборных элементов и специальных материалов.

Таблица. Разновидности ендовы крыши

Вид ендовыКраткое описание особенностей и эксплуатационных характеристик

Открытая

Самый простой вариант обустройства ендовы, в настоящее время применяется только на хозяйственных пристройках. Стык скатов закрывается металлической планкой, поверх которой монтируется кровельное покрытие. Планка не закрывается, внешний вид крыши ухудшается, виден неровный срез кровельных материалов. Современных застройщиков не удовлетворяет такой вариант кровель.

Закрытая

В отличие от вышеописанного варианта, здесь срез кровельных материалов прячется специальной так называемой внешней ендовой. Она не выполняет никаких технических задач, кроме декоративных. Это самый распространенный способ оформления ендов.

Переплетенная

Может применяться только на покрытиях из мягкой битумной черепицы. Открытая функциональная металлическая ендова закрывается гонтами материала, которые оригинально переплетаются. Излишки в дальнейшем аккуратно подрезаются. Ендова очень красиво смотрится и становится настоящим украшением крыши. Сама металлическая планка используется как элемент страховки, основная вода отводится по переплетенной гибкой черепице.

Надо помнить, что сложное устройство ендов создает трудности во время выявления протечек. Часто их замечают слишком поздно, когда деревянные конструкции стропильной системы получили критические повреждения. Это значит, что к обустройству ендов надо подходить очень внимательно и ответственно, ошибки или отклонения от рекомендованной технологии дорого обходятся.

Ремонт ендовы — сложный и дорогостоящий процесс

Особенности устройства ендовы возле мансардных окон

Такие конструкции крыши, как дверца чердака или мансардные окна, также необходимо гидроизолировать. Устройство ендовы в таких местах предполагает выведение ее нижнего элемента на правильное покрытие.

Схема работы выглядит так:

  1. Возле мансардного окна набивают обрешетку.
  2. Вычисляют длину разжелобка, учитывая возможные нахлесты, если он будет состоять из нескольких фрагментов.
  3. Размечают место изгиба в нижней части желоба.
  4. Отгибают надрезанные участки в противоположную бортикам сторону.
  5. Ендову слегка поднимают над уровнем кровли, подведя под нее бруски.
  6. Края уплотняют лентой.
  7. Нижний отрезок кровельного покрытия подрезают и подсовывают под ендовые планки.

Таким образом, ендова – это крайне важный и нужный элемент кровли, обустроить который можно своими руками

Важно лишь вооружиться некоторыми знаниями и инструментами.. https://www.youtube.com/embed/FfHfRbxGLJ8

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

  • На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
  • Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
  • По линии разжелобка необходимо уложить уплотнитель;
  • Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
  • Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

  • Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
  • Закрытая. Встречается на стыке двух крутых уклонов;
  • Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба. В особенности характерны такие ошибки:

В особенности характерны такие ошибки:

  • Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
  • Фиксация желоба на стыке двух скатов гвоздями на профнастил;
  • Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
  • Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
  • Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
  • Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.

Особенность монтажа ендовы

Такое устройство, как крыша с ендовой, нуждается в тщательном сооружении конструкции для кровельного покрытия.

Устройство переплетенной ендовы. Переплетенная ендова рекомендуется для скатов с большим углом наклона.

Используйте технологию с применением брусков для обрешетки сплошного вида. Они устанавливаются по обеим сторонам ската на расстоянии 30-35 см друг от друга.
На полученную решетку уложите гидроизоляционный материал. Для большего эффекта используйте двойной слой материала и укладку кровли внахлест

Местам, где находятся углы ендовы, уделите особое внимание. Современные технологии шагнули настолько далеко, что сейчас существуют специальные гидроизоляционные материалы для устройства крыш подобного типа

Они обеспечивают особую защиту кровли от проникновения влаги в помещение.
Что касается крепления, здесь одним из самых распространенным способов можно назвать крепеж с помощью клея и гвоздей. Такое крепление обеспечивает надежную и качественную установку материалов и предотвращает соскальзывание.

Итак, правильно выбранная технология укладки такой кровли позволит любым осадкам беспрепятственно соскальзывать вниз и снижать нагрузку.

Устройство нижней ендовы

Начинают монтаж нижней ендовы крыши после завершения первого этапа. Для этого используется специальная пластина, которую сгибают под тем же углом, что и угол состыковки соседних скатов. Закрепите материалы с нижней стороны карнизной доски саморезами. Если вам необходимо соединить несколько частей нижней ендовы, примените особую систему. Чтобы избежать подтекания воды, герметично заделайте стыки, которые в дальнейшем обеспечат надежную защиту наиболее уязвимых мест.

Ендова: виды и устройство

Устройство ендовы на кровле из металлочерепицы.

Ендова – элемент кровли, внутренний угол, образующийся на месте состыковки двух скатов. Это один из узлов кровли, характеризующийся как внутренний. Спутать такую крышу с другими трудно, поскольку последние имеют ярко выраженные внешние углы. Внутренний угол, образующий скат для воды, приносит некоторые трудности по уходу в зимнее время, поскольку скопившийся в ендове снег дает дополнительную нагрузку на конструкцию. Кроме того, разжелобок задерживает в себе природный мусор и осадки. Очевидным плюсом здесь является то, что устройство ендовной крыши позволяет осуществлять укладку любым типом кровельного материала.

Различают 3 вида ендовы:

  • открытая ендова;
  • закрытая ендова;
  • переплетенная ендова.

Крыша с крутым скатом и перекрученными соседними панелями требует закрытой или переплетенной ендовы. В этом случае вам придется понести дополнительные затраты на гидроизоляцию, в то время как устройство открытой ендовы будет заставлять воду самостоятельно стекать вниз.

Прежде чем приступить к , запаситесь необходимыми материалами для строительства. Рассмотрим основные кровельные комплектующие для обустройства ендовы:

  • ребристый желобок из аллюминия(2м : 500 мм);
  • поролоновая полоса ендовы (1м : 60 мм);
  • герметизирующая лента для стыка ендов (5м : 140 мм).

Установка ендовы при помощи ендоковра

Данный метод является наиболее простым, ведь здесь используется рулонный материал в качестве водосборного элемента. Ендоковер ложится сверху прокладочного материала. Он является дополнительным гидроизоляционным материалом. Обычно подбирается аналогичного с кровлей цвета. Его края закрепляются с интервалом 10 см при помощи кровельных гвоздей.

Монтаж данного типа начинается с ендовы. Для этого материал шириной 1 м (50 см на скат) укладывается по свесу карниза. Барьер укладывается на всем карнизном вылете и прибавляется 60 см от фасада. Нахлест вертикальный составляет 15 см, горизонтальный — 10 см. Вдоль свеса карниза укладывается самоклеящаяся карнизно-коньковая полоса. Она выкладывается стык в стык, с отступом от того места, где находится сгиб планки карниза, на 1-2 см. Карнизная полоса прибивается к краям и местам перфорации. Стыки и места крепежа закрываются черепицей. Затем делается монтаж кровли, который начинается с центра свеса карниза по направлению к торцам. Первый ряд закрывает места креплений и стыки полосы.

Прежде чем проводить монтаж черепицы, снимается защитная пленка с нижней стороны. При этом гонт крепится при помощи 4 гвоздей по краю. Если уклон более 45°, то в верхние углы гонта вбиваются еще 2 гвоздя. Черепица в следующие ряды укладывается таким образом, чтобы концы лепестков этого ряда находились на одной линии с вырезами предшествующего ряда.

Мягкая черепица подрезается по краям и приклеивается к планке торца при помощи битумной мастики. Затем герметизируется. На незакрепленных частях гонта пленку не удаляют до обрезки, чтобы он не приклеивался к ендовому покрытию. На ендове при обрезке черепицы оставляется открытая полоса 15-20 см. Производя обрезку черепицы, нужно подложить под нее фанеру, во избежание повреждения ендового ковра. Затем удаляется оставшаяся пленка и при помощи битумной мастики приклеиваются ряды черепицы, после чего герметизируются швы. Чем выше качество выполняемых работ, тем больше средств придется затратить.

Как установить ендову на крыше из профнастила?

Когда сборка стропильной системы закончена и проверена надежность крепления всех ее элементов между собой, ендова своими руками монтируется уже без особого труда.

Сначала в месте установки ендовы выполняется монтаж дополнительных брусков для того, чтобы сделать обрешетку сплошной. До того, как уложить ендову, в этом месте необходимо выполнить дополнительную гидроизоляцию.

Поверх кровельной мембраны в ендове прокладывают гидроизоляционную ленту, которая должна быть на 5-10 см шире нижней планки ендовы. Иногда используют специальные самоклеящиеся гидроизоляционные ленты, но чаще всего их просто крепят гвоздями к сплошной обрешетке кровли.

После укладки дополнительной гидроизоляции, в месте стыка скатов крыши монтируется нижняя планка ендовы. Когда угол ската крыши из профнастила небольшой, лучше использовать увеличенную планку. Если обычная планка ендовы имеет ширину каждой стороны порядка 300 мм, то увеличенная больше в 2 раза.

Перед тем, как установить ендову, замеряют длину внутреннего стыка скатов. Нижние планки ендовы нужно подрезать таким образом, чтобы они перекрывали друг друга не меньше, чем на 150-200 мм. Если уклон крыши небольшой, величину нахлеста можно сделать еще больше.

Начинают монтаж с нижнего участка, а каждая следующая планка перекрывает предыдущую. Нижняя планка ендовы устанавливается до монтажа кровельного покрытия. При этом листы профнастила запускают внутрь ендовы, не доходя до ее оси приблизительно на 50 мм.

После монтажа листов покрытия, выполняется установка ендовы на профнастил. Верхняя планка ендовы выполняет, в основном, декоративную функцию. Она закрывает края листов профнастила в месте их подрезки по оси ендовы.

Особое внимание нужно уделить тому, как крепить ендову поверх профлиста. Учитывая то, что верхняя планка ендовы намного уже нижней, сквозное крепление ее к обрешетке может нарушить герметичность нижней планки. Чтобы избежать этого, верхнюю планку ендовы можно закрепить к листам покрытия с помощью заклепок

Чтобы избежать этого, верхнюю планку ендовы можно закрепить к листам покрытия с помощью заклепок.

Читайте по теме:

Технология покрытия крыши профнастилом

Покрыть крышу профнастилом своими руками — не так уж и сложно! Пошаговая инструкция: от выбора материала до непосредственного крепежа профлиста на кровле. Тонкости, как правильно покрыть крышу профлистом, чтобы она прослужила Вам долгие годы.

Карнизная планка для профнастила

Зачем нужна карнизная планка для кровли из профнастила? Чем она отличается от капельника? Какой бывает и сколько стоит? Как ее установить? Если интересны ответы — кликайте и читайте статью.

Планка торцевая для профлиста

Ветровая планка для профнастила — важный фасонный элемент, который защищает фронтон кровли от ветра

О его видах, выборе, монтаже и ценах — проще говоря, обо всем, что важно знать, — читайте в статье

Схемы и виды обрешетки на стропильную систему

В зависимости от предполагаемого кровельного материала и схемы стропильной системы устройство ендовы будет выполняться по-разному. В данном случае имеется в виду тип обрешетки. Рекомендации на этот счет обычно указываются производителями в инструкциях к кровельным покрытиям.

Обрешетка под укладку разжелобка может быть таких видов:

  1. Сплошная обрешетка выполняется для последующей укладки мягкого кровельного покрытия. В этом случае ендовый кровельный ковер выполняется из гидроизоляционного материала. Такой метод укладки является наиболее простым.
  2. Двухскатная крыша с ендовой, в которой в качестве кровельного покрытия использован шифер, профнастил или черепица, обрешетку для желоба изготавливают из 2-3 досок по 10 см в ширину, уложив их вдоль стыков. Чем шире предполагается ендова, тем большим будет шаг обрешетки.
  3. Для укладки металлочерепицы между основными рейками обрешетки монтируют вспомогательные. В остальном устройство ендовы крыши из металлочерепицы не вызовет трудностей.
  4. Ондулин укладывают на две доски по 10 см шириной с шагом в 15 см, таким образом, разжелобок не будет провисать.

Виды ендовы

Ендова кровли состоит из планок, крепящихся снизу и сверху. Нижняя планка с загнутыми краями, что предотвращает затекание воды внутрь конструкции.


Верхняя планка представляет собой накладку Источник proroofer.ru

Разжелобок чаще всего бывает двух видов:

  • нижняя планка без верхней;
  • присутствуют оба составляющих элемента.

Нагрузку, главным образом, берет планка, которая снизу, поэтому она делается из крепкого металла. Верхняя часть обычно выполняется из такого же материала, как и все покрытие крыши.

Материалы, из которых производят разжелобок различны:

  • оцинкованная сталь;
  • алюминий;
  • сталь с полимерным покрытием;
  • медь;
  • армированный битумный материал.

Используется лист металла с рифлением. Так обеспечивается улучшенная защита от снега и уменьшается нагрузка на стоки для воды.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
