Параметры крестовых отверток
Многие мастера используют в хозяйстве автоматические приборы. Но это лишь технологическое веяние времени, которое не вытеснит собой использование обычной отвертки, требующей механических действий и некоторых физических усилий.
Без помощи инструментов винты не закрутить с достаточным усилием
Популярность крестовых отверток объясняется широким спектром их применения. Они имеют специализированное обозначение в виде креста и букв РН. Они и считаются показателями размеров инструмента. Минимальный имеет маркировку «000». Это значит, что такой отверткой можно прикрутить крепёж до 1,5 мм.
Примерная маркировка и ее значения:
- 00 — 1,5-1,9 мм;
- 0 — 2 мм;
- 1 — 2,1-3 мм;
- 2 — 3,1-5 мм;
- 3 — 5,1-7 мм;
- 4 — больше 7,1 мм.
Компания «Позидрайв» разработала шлиц PZ
Маркировка обозначает не только размер наконечника, но и толщину стержня.
Длину ручки следует подбирать в зависимости от пространства, в котором будут проходить работы. Так, если монтаж проходит в узком помещении, рекомендовано выбирают модель с короткой рукояткой. Если к месту крепления сложно подобраться, стоит подобрать инструмент с длиной стержня 300 мм.
Значение РН расшифровывается, как название фирмы «Филипс». Бывает, что инструменты имеют отметку PZ, расшифровывающиеся, как «Позидрайв».
Компания «Филипс» придумала шлиц PH
Инструмент с последней маркировкой имеет дополнительный луч, обеспечивающий более прочную фиксацию при креплении. Он позволяет закреплять при сборке корпусную мебель, гипсокартон и профили из алюминия.
При выборе следует учитывать стержневую прочность. По стандартам, она имеет показатель в 47-52 единицы. Если число меньше, то кончик выгнется, а если больше — сломается.
К сведению! Чаще всего, показатель прочности обозначается буквами Cr-V.
Области эксплуатации профессиональных отверток
Инструмент оснащается дополнительными комплектами для выполнения операций в зависимости от требований к отверткам и видов работ.
Область электромонтажных работ
В основном производится крепление болтов на оборудовании, обнаружение скрытой проводки под напряжением, при этом инструмент оснащен защитой от поражения током:
- отвертки с диэлектрической оплеткой позволяют выполнять работы под напряжением, при этом изоляция выдерживает до 1 тыс. вольт, рукоятки таких моделей окрашены в красный колер;
- пробники и тестеры оснащены приспособлением для нахождения работающей и скрытой в стене проводки и присутствие тока в розетке или другой электрической оснастке;
- индикаторы подают сигнал об имеющемся напряжении свечением, для зрительного восприятия инструмент имеет прозрачный корпус.
Эксплуатация в сложных и труднодоступных местах
В некоторых моделях есть функции для облегчения работы в недоступных обычному инструменту местах. Применяют отвертки с гибким стержнем, внутри которого находится армированный каркас, пружинное основание или магнитная бита, используют различные размеры отверток.
При затрудненном откручивании из-за коррозии используют усиленные модели, способные противостоять ударным усилиям зубила или молотка для удаления ржавчины. Инструмент выполнен из металла, при ударе молотка шлиц поворачивается на определенный угол.
Продолжительное откручивание крепежа требует многоразовых однотипных движений, для этих работ берут отвертки с реверсным ходом или храповым механизмом. Устройство представляет собой вращающийся наконечник и стержень, которые из-за специальной «трещотки» обратного вращения крутятся. Рукоятка остается неподвижной в руке и фиксирует количество кругов. Большой объем болтов или шурупов не страшен для аккумуляторной отвертки, представляющей небольшой компактный шуруповерт.
При работе с различными видами болтов и шурупов требуется смена отверток из-за необходимости применять шлицевые плоские, крестообразные или другие наконечники. Берут комбинированные модели, где в рукоятку вставляют заменяемые биты, перестановка осуществляется поворотом стержня. Другим вариантом являются съемные шлицевые наконечники, держащиеся в гнезде за счет магнита.
На рукоятках отверток выполняется резиновое покрытие, предусматриваются насечки или выпуклости для уменьшения скольжения при больших усилиях. Для поддержания установки дополнительного рычага применяют инструмент с т-образным верхом рукояти. Модифицированные модели со специальными рукоятками призваны увеличить силу поворотного действия, при этом механизм запускается при помощи кнопки или переключателя на рукояти.
Особенности продукции SHTOK
Диэлектрические инструменты SHTOK как в одиночном, так и в наборном исполнении, обладают рядом характеристик, выгодно отличающих их от аналогичных:
- двухкомпонентное исполнение изоляции рукояти;
- возможность работы с винтами, утопленными в глубоких и узких пазах;
- увеличенный срок службы инструмента за счет фосфатирования рабочего стержня – этот метод повышает прочность материала к стиранию, трещинам и улучшает защиту от окисления металла;
- наконечники инструментов намагничены, что повышает удобство их использования и позволяет не терять даже мелкие торцевые винты, выкрученные из вертикально установленных электрических приборов;
- удобная рукоять с антискользящим покрытием.
Но также следует отметить, что в ряд наборов инструментов SHTOK входит динамометрическая рукоятка со сменными рабочими насадками-шлицами. Такой тип отверток необходим для проведения электромонтажных работ на оборудовании, винты которого требуется закручивать с моментом затяжки, определенном технической документацией – то есть при затяжке винтов вам необходимо строго регулировать силу, с которой вы их закручиваете.
Конечно, выбирать инструменты вам, но прислушайтесь к советам профессионалом – лучше купить, действительно, качественный набор, который прослужит долго и обеспечит вашу безопасность.
Одна линия (один контур) на комнату при разводке в квартире
При ремонте очень важно грамотно спланировать и осуществить разводку в квартире. Мы считаем данное решение категорически неудобным и некорректным
На наш взгляд, классический вариант выглядит следующим образом. На каждую комнату необходимо закладывать 2 группы:
- Линия розеток
- Линия света
- Силовые устройства(Плиты, варочные панели)
- Стиральная машина (на нее рекомендуется купить УЗО 16а 10ма, то есть УЗО с высокой чувствительностью к утечке тока.
- Линия «Отпуска», на которую можно «повесить» холодильник и сигнализацию. Данная схема может быть удобна тем, кто часто оставляет квартиру. В таком случае Вы можете обесточить всю квартиру, оставим лишь сигнализацию и холодильник в рабочем состоянии.
В конечном итоге, для однокомнатной квартиры возможна следующая схема разводки электрики:
Почему мы рекомендуем делать именно таким образом? Во-первых, в случае какой-либо проблемы, например с розетками, Вы спокойно можете отключить линию розеток только в этой комнате, при этом оставив освещение и все розетки в друге помещениях. Во-вторых, в случаем срабатывания автомата, Вы сразу и легко понимаете, где именно произошла проблема. В-третьих, в случае, если у Вас есть дети, вы имеете возможность обесточить контур розеток в конкретной комнате, сохраняя работоспособность розеток и освещения в других помещениях. В-четвертых, при выделении одного контура на комнату, у Вас значительно увеличится расход на кабель, поскольку на розетки нужно купить автомат 16 ампер а также использовать кабель с сечением 2,5 кв. мм. В то же время, на свет достаточно кабеля с сечением 1,5 кв.мм. Но, в случае одного контура на квартиру, Вам необходимо вести на свет кабель 2,5 квадрата, что сильно удорожает проводку. Помимо этого, на наш взгляд, необходимым решением является установка УЗО на ввод в квартиру, а также установка УЗО и дифавтоматов на линии розеток всех контуров. Но об этом чуть позже.
Устройство диэлектрической отвертки

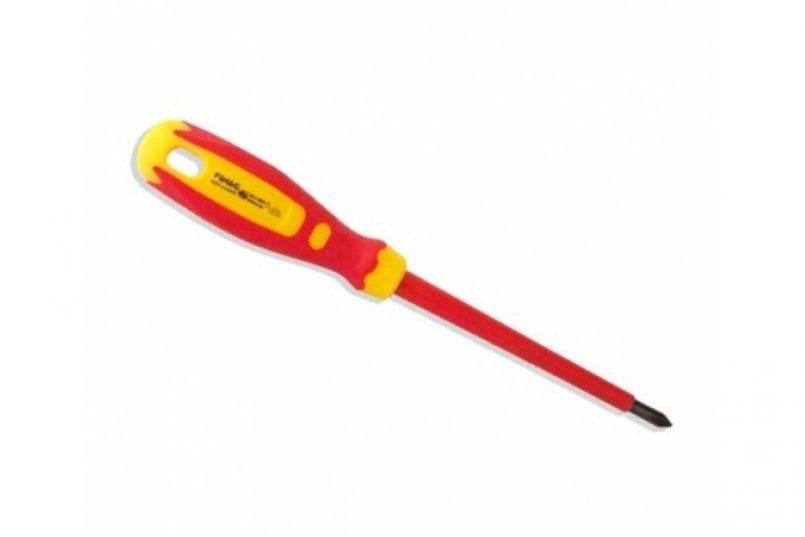

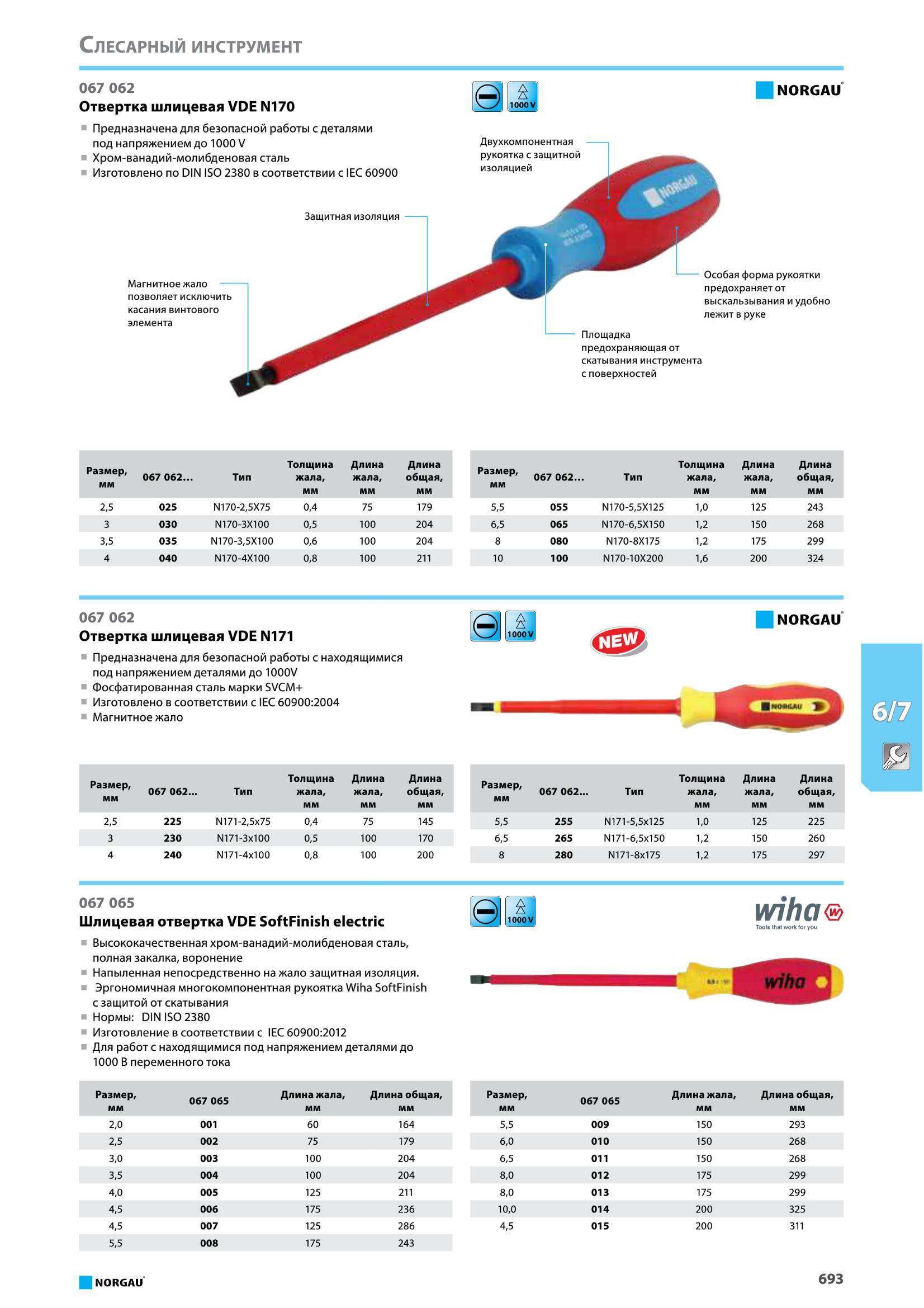

Строение диэлектрической отвертки
Электроотвертки сетевые имеют стандартное для такого рода продукции устройство. Отличия заключаются в материалах, из которых изготовлены составные части инструмента.
Состоит он из таких частей:
- Рукоятка. Предназначена для обеспечения плотного хвата и удержания отвертки электриком при проведении плановых или аварийных работ. Изготавливается из полимерных материалов, устойчивых к воздействию внешних факторов. Существует широкий выбор моделей разной формы и размера.
- Стержень. Является переходным звеном между рукояткой и находящимся под напряжением объектом. В целях предотвращения поражения током при соскальзывании руки стержень по всей длине покрыт пластиковой изоляцией.
- Жало. Представляет собой наконечник для захвата изделий со шлицами определенной конфигурации. В зависимости от конструкции является частью стержня или основанием для съемных бит.

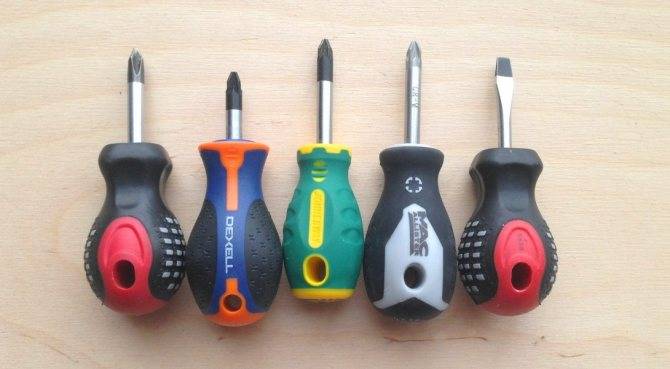

Размер отверток

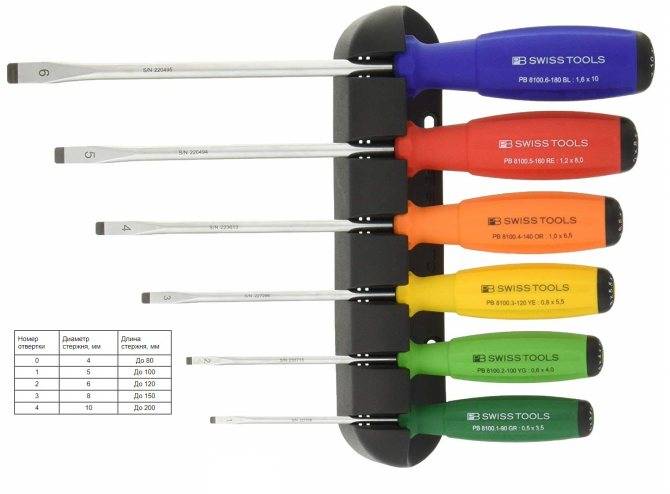

Нумерация отвертки указывается на жале
В зависимости от особенностей выполняемых задач используются инструменты, имеющие разные параметры. Размеры изделий подразделяются по длине штыря и ширине шлицевой части.
По первому параметру классификация следующая:
- Короткие. Мини электроотвертка имеет длину 5-8 см и предназначена для работы в ограниченном пространстве или с деталями малого размера.
- Средние. Изделия 9-20 см используются для проведения стандартных работ на бытовом и промышленном оборудовании.
- Длинные. Размер составляет от 21 см. Инструмент предназначен для откручивания деталей с крупными шлицами или находящихся в труднодоступных местах.
Размер жала составляет от 2,5 мм до 10 мм. Выбор делается исходя из особенностей выполнения задачи.
Рукоять
Диэлектрические отвертки с круглой рукоятью
Рукоятка изготавливается из особого полимерного пластика — поликарбоната или полиэтилена. Сверху деталь покрывается полиформальдегидом, который является отличным изолятором.
Материал обладает такими свойствами:
- гидрофобность;
- прочность;
- износостойкость;
- постоянство показателей;
- устойчивость к агрессивным химическим реагентам;
- невосприимчивость к охлаждению и нагреванию.
Отвертки с шестигранной рукоятью способны выдержать большие нагрузки
При добавлении красного пигмента деталь хорошеет и приобретает презентабельный вид.
В поперечном сечении рукоятки различных моделей имеют такие формы:
- квадрат;
- круг;
- треугольник;
- шестиугольник;
- шестеренка.
Свойства и формы стержня

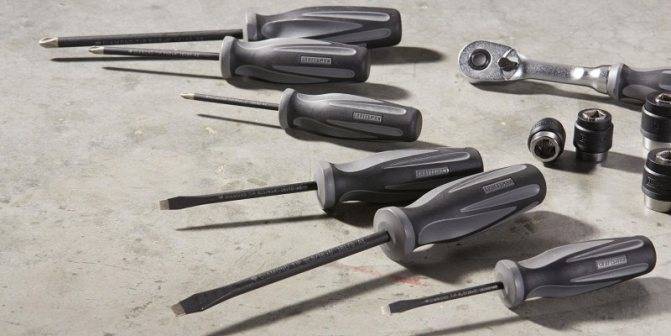

Пример отверток с разными формами стержней
Стержень изготавливается из прочной инструментальной стали марок 8ХФ или У7. Сверху железа наносится гальванический слой, обеспечивающий его защиту от коррозии. Сердечник имеет прочное крепление в рукоятке, которое производится путем прессования, плавления или использования соответствующих по форме штекеров в разборных моделях.
Сердечники могут иметь такое сечение:
- круг;
- квадрат;
- шестигранник.
Форма определяет удобство проведения тех или иных работ в различных условиях. Наличие изоляции на стержне дает дополнительный упор для пальцев ладони. Покрытие изготовлено из полиформальдегида, тонкий слой которого защищает от тока 1 кВт.
Форма жала

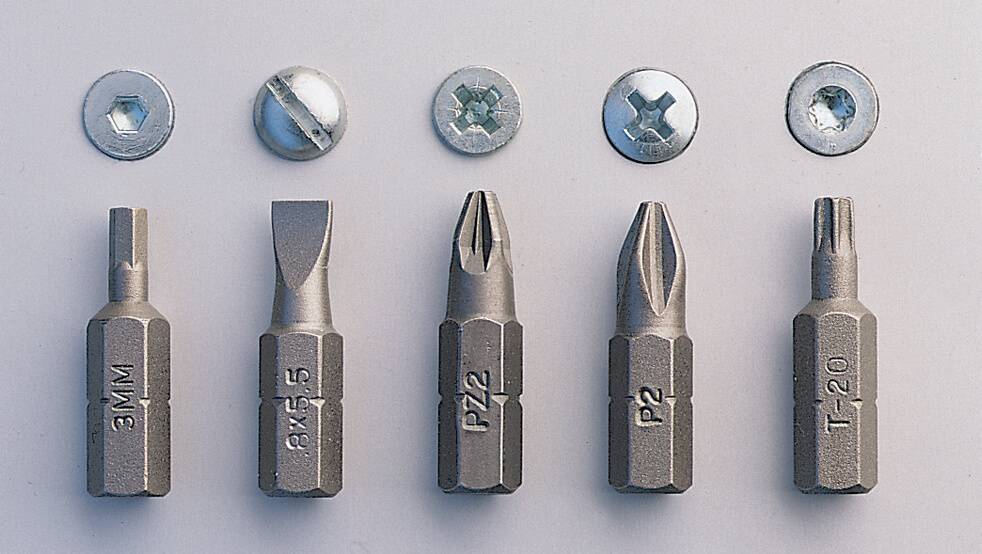

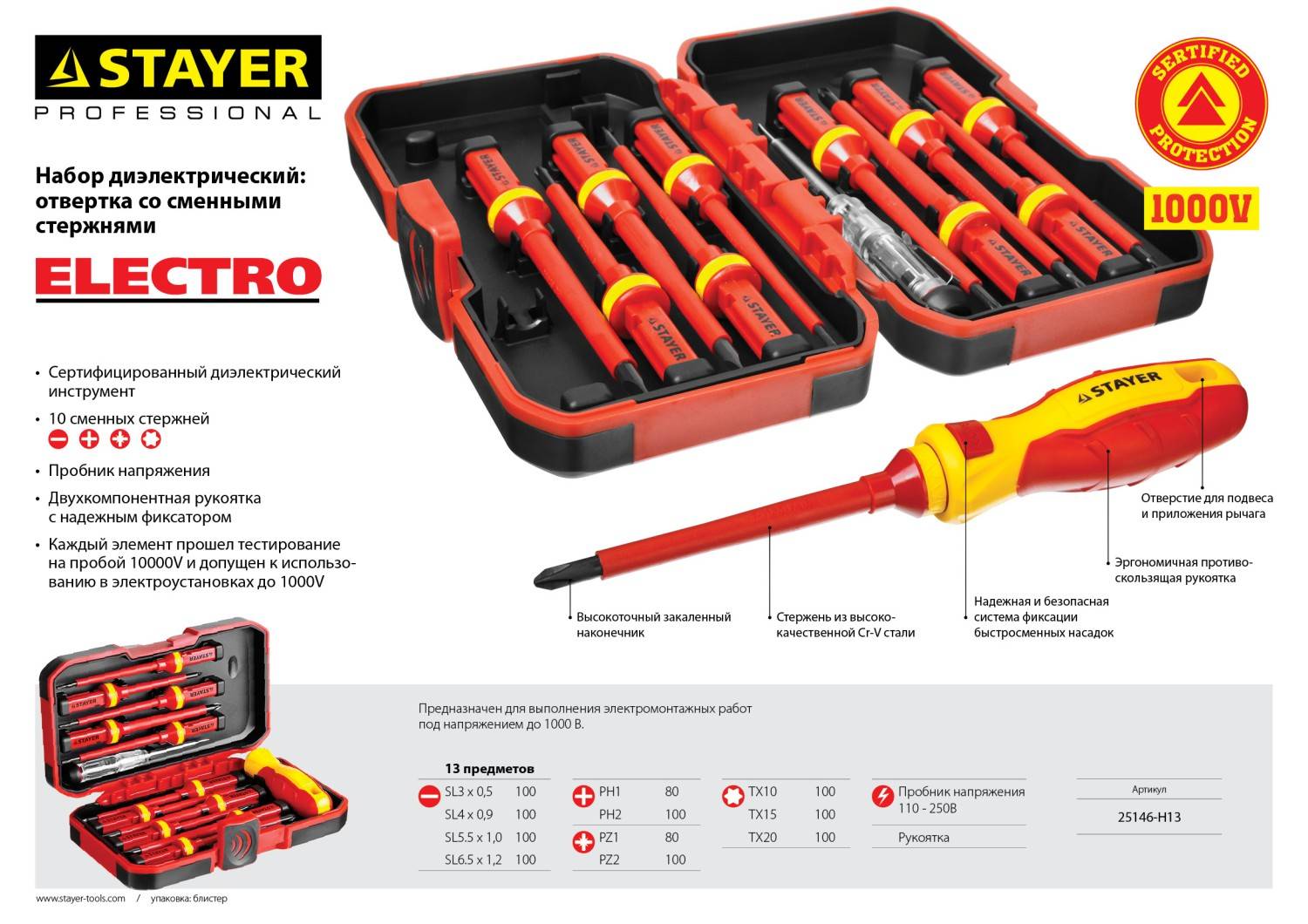

Отвертка с набором вставных бит
Рабочая часть прибора отличается повышенной прочностью и надежностью. Она изготовлена из закаленной легированной стали с порошковым напылением. Верхний слой отличается высокой устойчивостью к щелочам, кислотам и прочим активным жидкостям. Для удобства захвата, вкручивания и доставания метизов жало подвергается намагничиванию. Благодаря этому детали плотно удерживаются на стержне в нужном положении.
По своему строению и назначению жала бывают вставные и накидные.
В свою очередь, внутренние имеют форму:
- плоскую;
- крестовидную;
- шестигранную;
- штыревую;
- звездовидную.
Внешнее описание и характеристики
Основной инструмент электромонтера – специализированная электротехническая отвертка с улучшенными защитными свойствами. В большинстве случаев у такого инструмента оголен только наконечник отвертки, а рукоятка и стержень покрыты сверху токонепроводимым материалом.
Эта базовая оснастка специализированного назначения состоит из элементарных приспособлений в виде удлиненного цилиндрического стержня и рукоятки. Наконечник стержня имеет шлицевую (или другой вид) заточку под винт. Раньше ручку отвертки делали из твердых пород древесины, но быстрый износ и частые поломки стимулировали их замену на пластиковые материалы. Такие ручки зарекомендовали себя в работе, как более практичный и удобный вариант. Для изготовления пластмассовых рукояток применяют литьевые и порошковые полимеры.
Покрытие из порошкового полимера характеризуется твердой консистенцией, но более хрупкое, а литьевое отличается более мягким и эластичным основанием. Последнее время появились прорезиненные рукоятки, что делает использование инструмента более удобным, комфортным и усиливает его защитные свойства. Преимуществами такого материала является меньшее загрязнение рукоятки и то, что она не проворачивается и не выскальзывает из рук. В некоторых рабочих случаях необходимо подкрутить контакт, который должен быть под напряжением, поэтому отвертка используется в таких случаях, только электротехнического назначения.
Важный показатель, обеспечивающий практичность и удобство в действии – диаметр ручки. Если его диапазон входит в пределы от 10 до 40 мм, то несложно подобрать под его размеры винты и шурупы. Именно диаметр определяет размер винтов, поскольку для фиксации небольших элементов, необходима отвертка с малым диаметром, а для закрутки больших винтов, где нужны определенные усилия, необходимо выбрать отвертку с большим диаметром ручки.
Иногда в предварительно просверленную в поперечном положении ручку, устанавливают вспомогательный рычаг. В процессе выполнения электромонтажных работ иногда бывает необходимость в ударах молотком по рукоятке. В таких случаях, во избежание повреждений инструмента, выбирают вариант отвертки изготовленный со встроенным металлическим сердечником и металлизированным торцом ручки. Важным фактором качества отвертки является материал, из которого изготовлен цилиндрический стержень с заточенным под шлиц концом. Если металл слишком твердый, как говорится перекаленный, то жало отвертки может быстро сломаться, а при излишней мягкости, происходит смятие материала и выход из рабочего строя инструмента
Особенно важно, чтобы наконечники стержня отверток были закалены. Нередко электрик сталкивается с необходимостью, открутить проржавевший, старый винт и для этого потребуется приложить немалые усилия
Если наконечник не закален, то от повышенных нагрузок грани постепенно сотрутся или сгладятся, что отразится на последующем применением в работе. При затяжке нового винта повредятся его грани, отвертка начнет проскальзывать, шлицы винта повредятся и впоследствии работать им будет невозможно. Хромированное стальное покрытие определяет высокое качество отвертки. Инструменты, покрытые молибденом и ванадием, так же отличаются прочностью, долговечностью и крепостью, поскольку наконечник с такой защитой более закаленный.
Безопасные отвертки для работ под напряжением
Безопасная отвертка электрика бывает двух видов: изолирующая и изолированная.

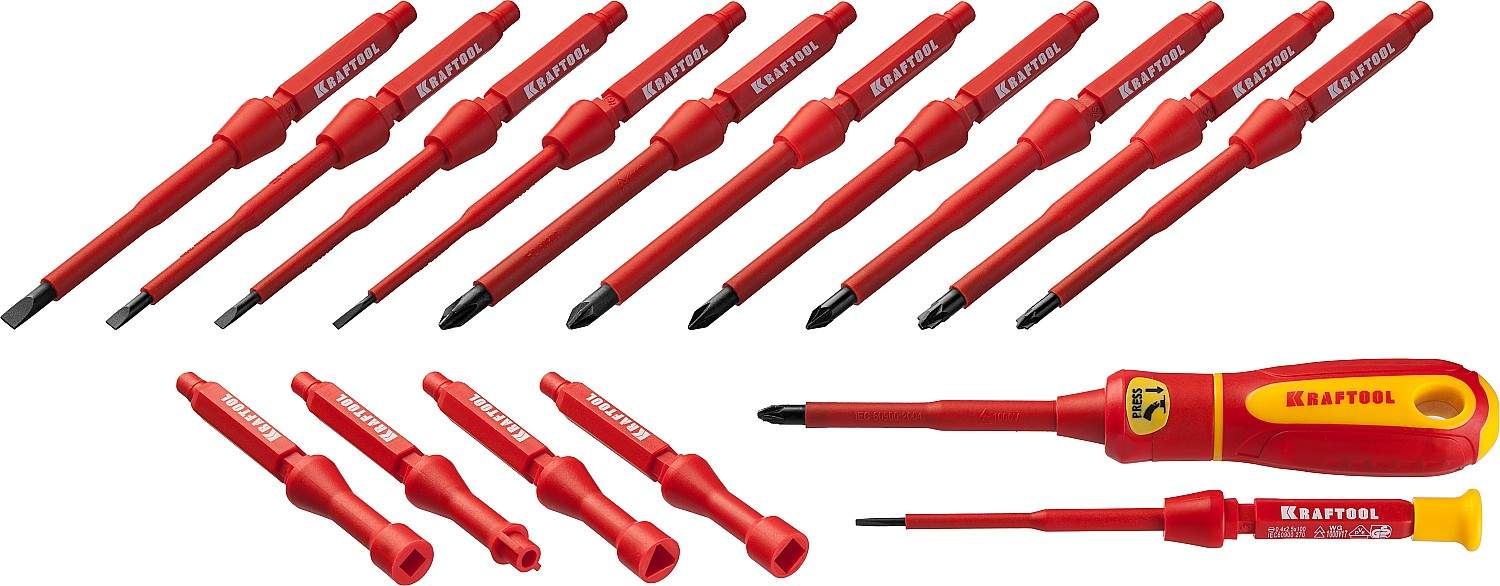

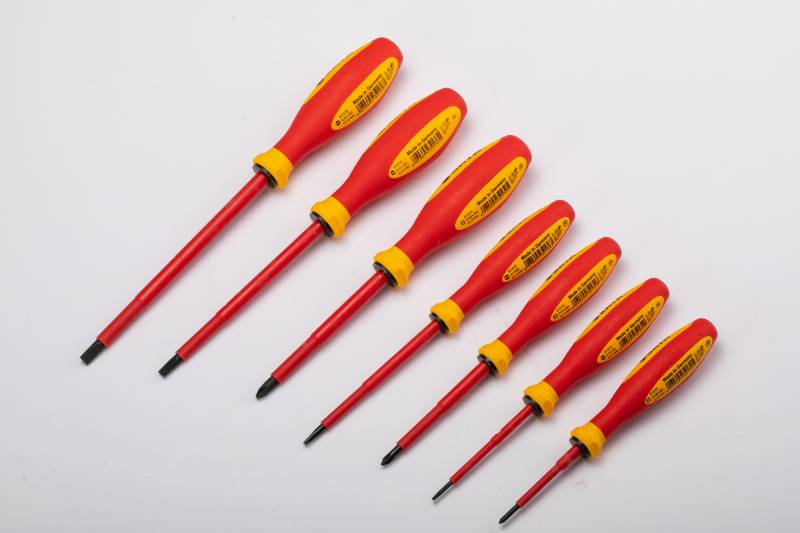

Комплект отверток
Изолирующие приборы произведены из изоляционного сырья, иногда у них бывают вставки, сделанные из металла.
Изолированные приборы – изолирующий слой наносится на поверхность, сделанную из металла с целью ликвидации поражения человека электрическим током.
При производстве работ под опасным напряжением применяются инструменты, которые должны отвечать ряду требований. Отвертка электрика должна иметь рукоятку, покрытую влагостойким, изоляционным и крепким веществом.
Все изолирующие элементы должны быть гладкими, не иметь трещинок, выступов и сколов. Также покрытие ручки должно тесно соприкасаться с частями прибора и целиком изолировать те элементы, которые содержатся в руках электромонтера при производстве работы. Ручка отвертки имеет держатель и длину около 10 см.
У этого вида отверток должен быть покрыт стержень по всей длине изолирующим слоем. Для работы с таким инструментами диэлектрические перчатки не понадобятся, но все меры по электробезопасности необходимо выполнять.
Изолирующий слой не должен сниматься. Требуется, чтобы он заканчивался на дистанции не более 10 мм от окончания жала.
Температурный режим при использовании данного инструмента варьируется от -20 до +70, при этом защитный слой обладает отличным сцеплением. Толщина слоя стержней должна соответствовать величине не более 1мм для отверток, выпускаемых на территории РФ.
Виды отвёрток
В специализированных магазинах представлен достаточно широкий ассортимент. Однако наиболее популярными являются лишь несколько из них:
- Диэлектрическая. Необходима при работе с электрооборудованием. Имеет защиту от напряжения и способна не пропускать ток с напряжением до 1 кВт. Для этого вся поверхность отвёртки покрыта резиной или специальным пластиком. В основном ими пользуются профессиональные электрики и электромонтёры. Она позволяет проводить безопасные работы в щитках и электрических шкафах.
- Реверсивная. Включает в себя специальный храповый механизм, издающий характерный звук — при повороте стержня он трещит. Поворачиваться способна только в одном направлении. Чтобы включить обратный режим, следует нажать на соответствующий рычажок. Позволяет производить монтаж крепёжной фурнитуры, не вынимая отвёртку из шлицов.
- Шестигранная. Шлицы инструмента имеют форму шестигранника. Она позволяет прилагать максимум усилий при работе, при этом отвёртка не сорвётся. Чаще её используют в местах, где необходимо обеспечить особую прочность соединения всех элементов.
- «Звёздочка». Звездообразные отвёртки особенно популярны в Северной Америке. Такие крепежи обычно располагаются на разнообразных электрических устройствах. Применяются «звёздочки» там же, где и шестигранники.
- Квадратная. В быту подобный инструмент встретить не получится. Они используются для фиксации крепёжной фурнитуры в особых приборах. Чаще отвёртки со шлицем квадратной формы применяются при сборке и обслуживании военной техники.
- U-образная. Такие необычные приспособления называются спаннер. Наконечник имеет два жала, а сама отвёртка применяется для обслуживания лифтов.
- Трёхгранная. Предназначена для профессионалов. Её используют для работы с крепежом, шлиц которых имеет трёхгранную форму. Они применяются для открытия и монтажа электрических панелей в труднодоступных местах, где нет прямого доступа к щиткам или иному электрическому оборудованию.

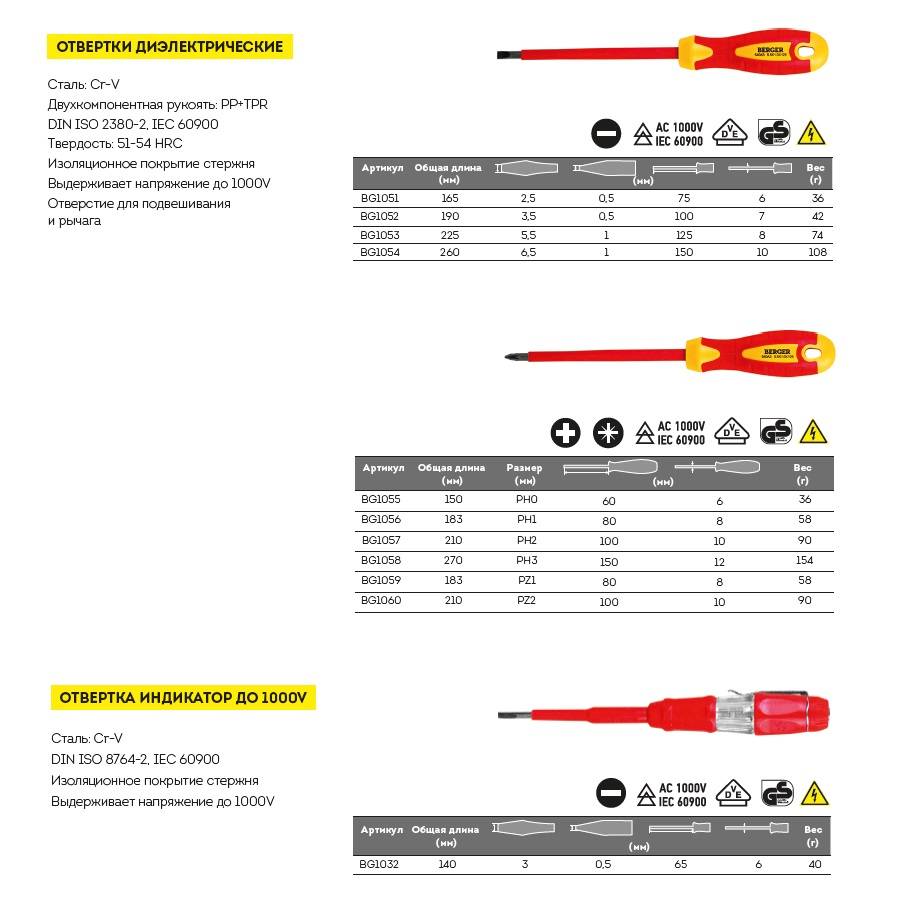

Назначение и характеристики
Диэлектрическая отвертка предназначена для работы с электросетями и силовым оборудованием, которые находится в конкретный момент под напряжением.
Создан этот инструмент больше не для облегчения работы с крепежами, а для гарантии безопасности мастера.
Важно обратить внимание, что любой диэлектрической отверткой можно работать с электросетями под напряжением, которое не превышает 1кВ. Более высокие показатели требует использования инструмента другого уровня
Более высокие показатели требует использования инструмента другого уровня
Более высокие показатели требует использования инструмента другого уровня.
Диэлектрические отвертки рассчитаны на работу с распространенными шлицами крепежных элементов – крестообразный и прямой, что является следствием стандартизации.
По этой причине инструмент для работы с напряжением до 1кВ должен соответствовать стандарту VDE DIN EN 60900.
Тем не менее, иногда приходится работать с другими шлицами крепежей.
Любая стандартизированная отвертка шлицевая диэлектрическая в обязательном порядке проходит тестирование напряжением, которое достигает 10кВ.
Этот огромный десятикратный запас позволяет убедиться в качественном исполнении изделия, подтвердить его безопасность.
При этом на рукояти или стержне должна присутствовать маркировка (“1000V” или специальные значки).
Назначение реверсивных отверток
Реверсивная отвертка предназначена для откручивания и закручивания крепежей в труднодоступных местах.
Как правило, она входит в комплект, простейший из которых состоит из специальной рукоятки и набора различных бит (наконечников).
Отвертка с реверсом состоит из следующих частей:
• Рукоять с резиновым покрытием и переключателем на 3 режима
• Металлический стержень со встроенным храповым механизмом
• Насадка для бит
Храповый механизм представляет собой зубчатое колесо, которое может вращаться лишь в одну выбранную сторону.
Движение в противоположную сторону ограничено специальной собачкой.
Прижимаясь к колесу пружиной, она блокирует его обратное движение.
Более распространенное название этого механизма – трещотка (из-за издаваемого звука).
При работе инструментом переключатель устанавливается в одну из трех позиций:
1) На закручивание
Рабочий ход – по часовой стрелке.
Если повернуть ручку в противоположную сторону, сработает трещотка, ход будет холостым.
Другими словами, если провернуть инструмент против часовой стрелки, ее наконечник останется неподвижным, а рукоять свободно провернется
2) На выкручивание
Рабочий ход – против часовой стрелки.
Трещотка срабатывает при провороте в противоположную сторону.
3) Блокировка
В этом режиме отвертка превращается в обыкновенную.
Любое направление движения будет рабочим.
Среди преимуществ использования реверсивных отверток следует отметить:
• Возможность работы без перехвата рукой. Так кисть будет меньше уставать.
• Возможность работы без извлечения наконечника из шлица крепежного элемента. За счет этого работа идет быстрее и эффективнее
Различие отверток по конструкции и назначению
Кроме формы наконечника типы отверток делятся по конфигурации стержня, рукоятки и функционалу. Это определяет назначение и удобство работы. Рассмотрим известные виды.
Гибкая отвертка
Применяется для работы с крепежом, когда к нему нет доступа по прямой оси. Гибкая отвертка бывает в одном из двух исполнений. Первая имеет сплошной стержень, выполненный из упругих материалов. Он легко гнется в разные стороны и отлично передает крутящий момент, но при отпускании всегда возвращается в ровное положение.
Второй тип состоит из двух негнущихся стержней, соединенных карданным шарниром. Он поддерживает наклон рабочей части во все стороны и отлично передает крутящий момент.

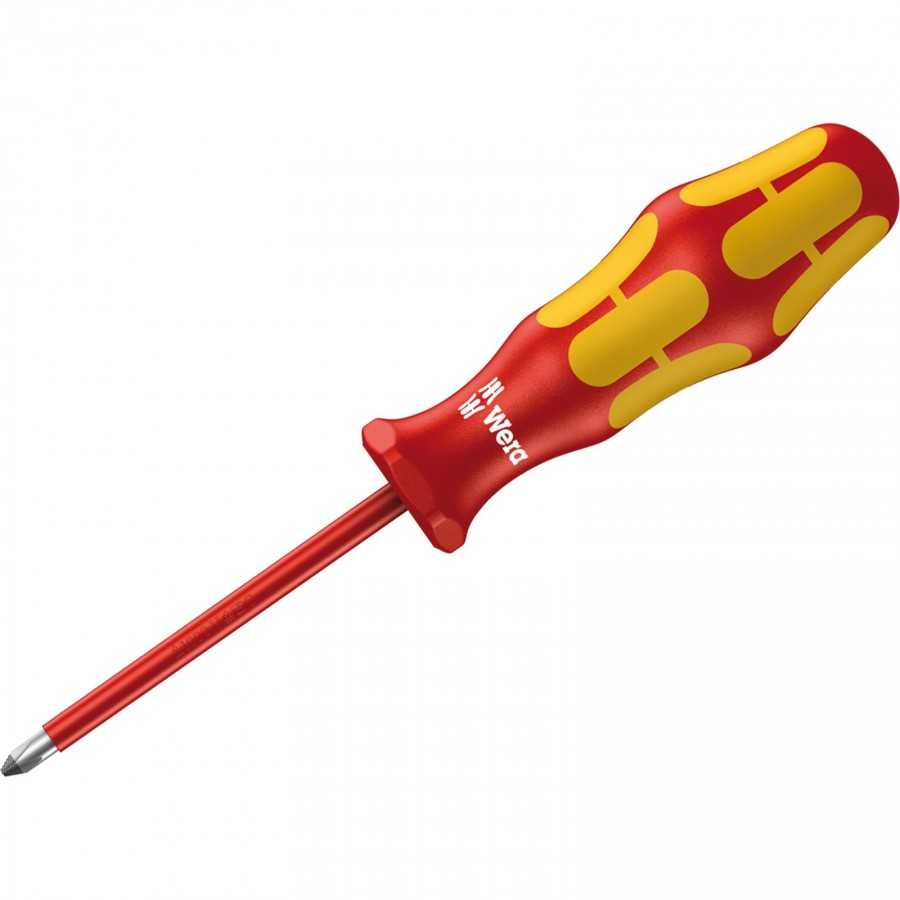

Диэлектрическая отвертка
Если металлический крепеж находится под напряжением, то обычной отверткой до него дотрагиваться нельзя. В таких случаях используют диэлектрическую версию. У нее рукоятка имеет толстый слой поликарбоната, дополнительно покрытый полиформальдегидом.
Это исключает поражение электрическим током при вращении метиза. Чтобы пользователь случайно не коснулся токопроводящего стержня, последний покрыт диэлектрическим материалом до самого наконечника.
Индикаторная отвертка
Конструкция схожа с диэлектрической отверткой, только здесь рукоятка прозрачная. Токопроводящий стержень соединяется внутри с резистором и неоновой лампочкой. На торце ручки предусмотрен металлический пятак. Когда электрик прикасается к нему пальцем, он выступает в роли заземления. Удерживая палец на пятаке, отвертку вставляют в розетку или дотрагиваются ей до клеммы. Лампочка загорится, если в сети напряжение от 100 до 500 В.
Чтобы выявлять меньшее напряжение (например 50 В), устройство индикаторной отвертки было усовершенствовано. В нее добавили светодиодный элемент, обладающий большей чувствительностью к низким токам. Заземлять контакт пальцем на пятаке здесь не требуется.
Отвертки для точных работ
Предназначены для выкручивания и вкручивания мелкого крепежа, применяющегося в часах, мобильных телефонах, цифровой видео и фототехнике, ноутбуках. Жало инструмента очень тонкое, но прочное, поскольку подвергнуто закалке.
Рукоятка часто имеет поворотную торцевую часть, чтобы одновременно давить на инструмент по оси и беспрепятственно вращать его. Для аккуратной работы с крепежом наконечник должен точно соответствовать размеру шлицов. Чтобы не ошибиться, лучше купить набор таких отверток.
Ударно-поворотная отвертка
Силовой тип отвертки, внутри которой есть специальный механизм. Пятак выполнен из металла и выдерживает удары молотком. Инструмент наставляется на головку крепежа и наносится удар молоком. За счет этого срабатывает механизм, поворачивающий жало на пару градусов. Этот тип отвертки применим в случае выкручивания старого крепежа, закисшего в материале.
Отвертка с храповым механизмом
Когда предстоит большой объем работы с крепежом, а шуруповерта нет, используют отвертку с храповым механизмом. С ней возможно вращение инструмента в одну сторону, а при обратном вращении срабатывает холостой ход. Это означает, что жало остается на месте, а крутится только ручка.
Такое устройство не требует перехватывания, позволяет удобно работать одной рукой и значительно повышает производительность при большом количестве вкручиваемых саморезов.
Настройка храпового механизма возможна в трех положениях: вкручивание, выкручивание и блокировка. Последнее превращает отвертку в обычную, требующую перехвата рукой при вращении. Управление храповым механизмом осуществляется поворотной муфтой, ползунковым или рычажным переключателем.

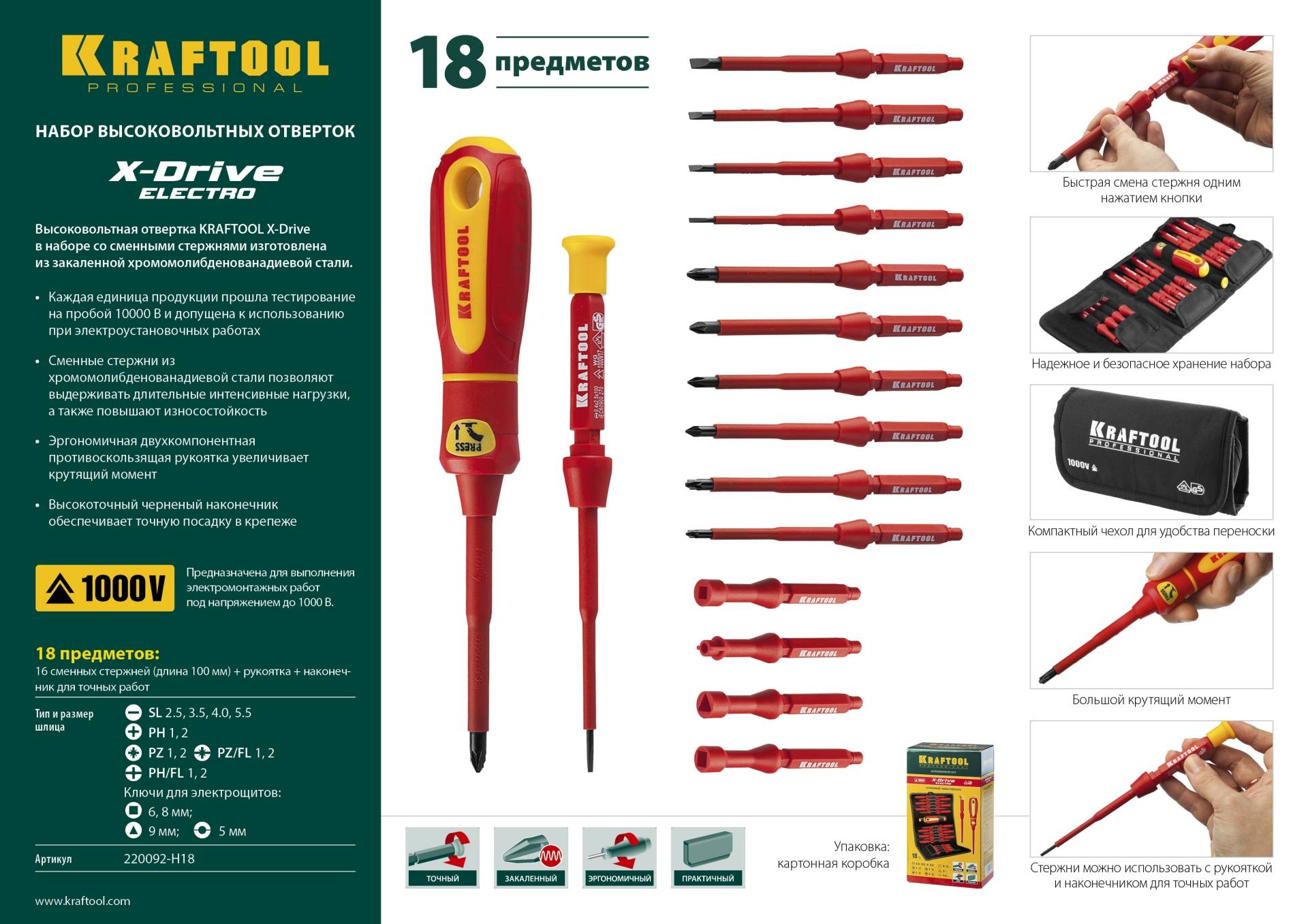

Отвертки под сменные наконечники (биты)
Существуют отвертки, состоящие из рукоятки и стержня с полой частью на конце. В него можно вставлять сменные наконечники, называемые битами. Официально такие сменные рабочие части называются отвертки-вставки.
Они используются в паре с шуруповертами и винтовертами, считаясь расходным материалом. Самые распространенные размеры с шестигранными посадочными местами: 3/4, 1/4 и 1/2 дюйма. Инструмент классифицируется по ГОСТ 30092-93 или ОСТ 1 52461-01.
Крепление сменной насадки в ручной отвертке происходит при помощи пружинного или магнитного держателя, цангового зажима. Чаще всего отвертки выпускаются с набором насадок под разный тип шлицев.
