Размеры подрозетников для скрытой проводки

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Критерии выбора подрозетника

Подрозетник — важный элемент, который необходим при организации электросистемы выключателей и розеток в любом помещении. Деталь позволяет обезопасить комплекс устройств, предотвратить различные неприятные ситуации и обеспечить эффективную работу розеток.

От качества подрозетника зависит безопасность электросистемы. А также важны оптимальные размеры элемента и поэтому при выборе учитывается диаметр изделия. Наиболее распространены стандартные детали с диаметром 70 мм. Они подходят для простых розеток, а для плиты следует выбрать специальное устройство.

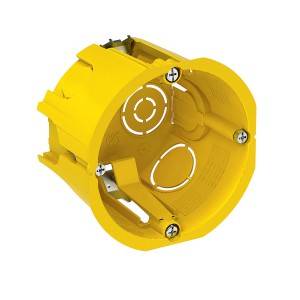

Надежные лапки обеспечивают хорошее крепление

При размещении в подрозетнике только механизма розетки следует выбирать элементы глубиной 45 мм для стандартных устройств. Если же планируется монтаж в подрозетнике ещё и электропроводки, то необходимы более просторные варианты. При этом форма играет важную роль. Часто используются круглые варианты, которые просты в монтаже. Существуют и квадратные модели, которые оптимальны при установке нестандартных механизмов или для получения большего пространства.

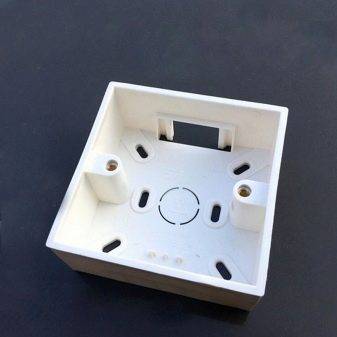

Элементы квадратной формы редко используются

При установке нескольких подрозетников используются разные методы крепления. В некоторых случаях необходимы коннекторы, но есть модели, в которых присутствуют специальные слоты, что довольно удобно

А также особенно важно учитывать при выборе такой критерий, как назначение подрозетника. Элементы разделяются на две группы: для сплошных или для полых стен

В последнем случае детали имеют специальные лапки, которые облегчают крепление подрозетников на ГКЛ, деревянные или другие поверхности.

В подрозетниках для сплошных стен отсутствуют лапки

Изделия могут быть любого цвета, но этот фактор не влияет на эстетические моменты, так как элемент монтируется внутри стены. Снаружи деталь скрывается внешней крышкой розетки, края замазываются шпатлёвкой. При этом изделие должно быть надёжным и выполненным из негорючего пластика.

Основные производители

Для полых стен оптимальны модели бренда LEXEL. Изделия практичны в эксплуатации и представлены в широком ассортименте. Другие производители также имеют множество вариантов подрозетников, но основным правилом выбора является соответствие изделия всем необходимым требованиям.

Инструкция по монтажу

Разметка

Перед тем, как приступить к просверливанию отверстий для установки, необходимо точно определить, где будут размещаться в помещении розетки и выключатели. Такую систему продумывают в зависимости от наибольшей функциональности, внешнего вида помещения и удобства использования.

В настоящее время ни в одном нормативном документе не содержится достаточно жестких норм относительно установки данных систем, входящих в конструкции электрической проводки. Стоит отметить, что это справедливо не только для квартиры, но и для частного дома.

Тем не менее здесь также есть ряд определенных правил:

  1. В жилом помещении розетка размещается на высоте 30 см от поверхности чистого пола. В случае с выключателями данный показатель возрастает до 90 см. Во всяком случае подобное решение является наиболее удобным при использовании электричества для бытовых нужд.
  2. При планировании установки выключателя стоит помнить, что от края дверной коробки он должен находиться на расстоянии минимум 10 см.
  3. В кухонном помещении розетки ставятся на высоте хотя бы 15 см от поверхности столешницы.

Когда точное местоположение будет установлено, на стене делают метку, которая и будет ролью центральной части подрозетника. От центра проводят 2 линии, пересекающиеся между собой под прямым углом. Они условно обозначают вертикальную и горизонтальные плоскости соответственно. Когда эти линии будут нанесены и все разметочные работы будут завершены, в дальнейшем заделывать отверстие под розетку будет значительно проще, например, с помощью гипсовой или алебастровой смести.

Отверстие для подрозетников

При проделывании в бетонной стене отверстий под последующую установку подрозетника лучше всего приобрести коронку с победитовыми зубьями. Ее диаметр составляет 70 мм. С ее помощью сверлятся отверстия, куда в дальнейшем и будут устанавливаться разного рода электрические приборы.

Для того, чтобы точно просверлить в бетоне отверстие для подрозетника, у коронки есть сверло с победитовым наконечником. Метод здесь будет такой – сначала в центральной части с помощью обыкновенного победитового сверла просверливают отверстие диаметром 6-8 мм, после чего уже начинают работать коронкой. В итоге получаются весьма ровные отверстия, не нуждающиеся в дальнейшей обработке.

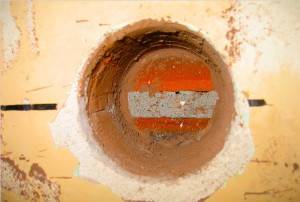

Когда отверстие будет подготовлено, пробуют вставить туда подрозетник. Если сделать это не получается, то необходимо отверстие несколько расширить. Для этого можно взять коронку немного большего диаметра, увеличить отверстие при помощи болгарки, стамески или любым иным способом.

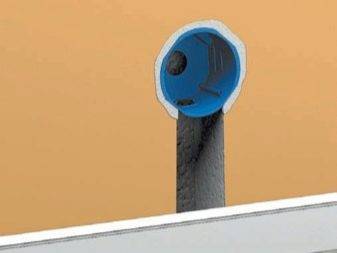

После того, как отверстие будет подготовлено под установку, приступают к заведению проводов. Для этого проделывают небольшую штробу и пропускают по ней электрический провод, заводя его в специальную нишу, имеющуюся в подрозетнике. Сделать это довольно легко, главное здесь следить за тем, чтобы провод не находился под напряжением.

Фиксация в стене

Как правило, для того, чтобы подрозетник был надежно закреплен в бетонной стене, применяют строительный гипс или алебастр. Непосредственно перед нанесением раствора нишу тщательно очищают от пыли и мусора, потом смачивают грунтовкой. Последний пункт также обязателен, так как гипсовые или алебастровые растворы способны вытягивать влагу, а при ее нехватке значительно ослаблять соединения.

Не нужно разводить слишком много раствора, так как он очень быстро застывает. Вполне достаточно будет сделать количество, необходимое строго на 1 подрозетник.

Нюансы установки нескольких подрозетников

В принципе, такая работа ничем не отличается от установки одинарного подрозетника, однако здесь для прокладки провода придется применять специальные соединительные элементы – так называемые бабочки.

Здесь также несколько сложнее будет с разметкой, так как нужно будет сразу рассчитывать на то, что рядом будут находиться несколько подрозетников. Ниши для размещения бабочек пропиливают болгаркой.

Тепловые характеристики

Почти 50% тепла алюминиевые батареи отдают лучами. Оставшаяся часть обогрева припадает на конвекцию воздушных потоков между нижней и верхней частью радиатора. Ребристость поверхности на внутренней стороне секций способствует значительному увеличению теплоотдачи. Ее коэффициент измеряется в ваттах: он указывается обычно для одной секции. Для наглядного примера возьмем прибор с межосевым расстоянием 500 мм. Уровень теплоотдача одной секции здесь может быть от 100 до 150 Вт. Для получения суммарного результата для ведения тепловых расчетов необходимо умножить этот показатель на количество секций.

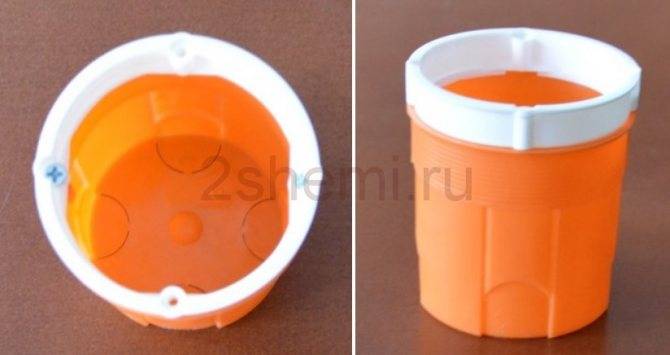

Как углубить подрозетник?

Чтобы не пришлось покупать новые более глубокие банки, если в стене позволяет место приобретите так называемые углубляющие кольца. Они доступны в двух стандартных глубинах, 12 и 24 мм.

Кольцо монтируется сверху коробки с помощью винтов, входящих в комплект. Эти винты не могут быть использованы одновременно для сборки сетевого гнезда / выключателя, поэтому закупайте дополнительные винты при покупке колец.

Кроме того на рынке есть негорючие и не содержащие вредных веществ короба. В случае пожара они не выделяют вредных веществ.

Если вы хотите что-то добавить к сказанному выше, задать вопрос или оставить комментарий — пишите в поле ниже.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Размеры

Для каждого вида розеток предусмотрены отдельные характеристики. Понятно, что у одинарной будет одна ширина, а у двойной совсем другая.

Встраиваемые

Эти электротехнические изделия предназначены для установки внутри стен помещения. В качестве материала производители применяют пластик ABS. Он прочный и эластичный, что даёт возможность долго сохранять эксплуатационные характеристики.

Приведём данные в виде таблицы:

Длина, ммШирина, ммГлубина, мм
13668655
22958550
32448441
41618240
5808038
6828231
7757535
8717130
9656511

Розетки крепятся в отверстии с помощью распорных лапок. Между ними может быть расстояние от 50 до 71 мм. При этом в помещении нужно поддерживать плюсовую температуру: 25-35°C.

Штепсельные

Традиционные электрические разъёмы, предназначенные для питания приборов со штепсельной вилкой. У них по стандарту 2 полюса, напряжение равняется 250 В, а сила тока — 6 А. Их размеры таковы:

НазваниеТип монтажаДлина, ммШирина, ммВысота, мм
1РА6-252Открытый606037
2РА6-123Закрытый606037
3РС6-252Закрытый808034
4РС6-122Закрытый818143
52РА6-072Открытый986037
62РА36-043Открытый986037
72РА6-119Открытый986037
82РС6-071Открытый948051
9РА16-251Открытый606048
10РА16-117Открытый606048

Модификации РА16-251 и РА16-117 отличаются тем, что у них есть заземляющий контакт.

Двойные

Главная особенность розеток — сдвоенная контактная колодка. Обычно корпус состоит из синтетических материалов. Это поливинилхлорид, полистирол и поликарбонат. Основу изготавливают из полиамида. Типовые размеры таковы:

Рабочая часть, ммЗащитная крышка, мм
ШиринаВысотаГлубинаШиринаВысотаТолщина
8015133801514
8112221,6717130,7

Показатель силы тока в сети не должен превышать значения в 16 А, иначе металлические части перегреются и расплавят розетку.

Для интернета

Ещё 15 лет назад интернет с высокой скоростью был роскошью. Большинство обладателей компьютеров подключалось к сети через телефонную линию. Сегодня быстрая передача данных доступна всем жителям средних и крупных городов.

Провайдер «забрасывает» в квартиру или дом только провод с витой парой. Но если нужно протянуть связь в соседнюю комнату, придётся использовать розетки под коннектор RJ-45. Их размеры:

Длина, ммШирина, ммГлубина, мм
1727223,5
2717136
3818137

Рамки

Крупные европейские производители выпускают розетки с декоративными рамками. Эстетичный внешний вид мало совместим со стандартами. Поэтому для брендов Shneider Electric и Legrand размеры «окантовки» имеют высокое значение:

Количество постовШирина, ммДлина, мм
18282
282153
382224
482295
582366

Здесь «пост» — количество розеток в блоке.

Не все изготовители электрики указывают в технических характеристиках размеры рамки, особенно этим грешат отечественные промышленники. Как же тогда рассчитать ширину блока? Для этого есть специальная формула:

Тут Ш блок — ширина блока, Ш 1 — ширина одной рамки, К — количество постов. Все значения нужно использовать в миллиметрах.

Допустим, нам нужно рассчитать ширину на 3 поста, а одна рамка имеет ширину 82 мм. Тогда получаем:

Сверяем значение с табличным выше. Там 224 мм, у нас получилось 225 мм. Погрешность в 1 мм — ерунда. Значит формула правильная.

Отверстия в стене

С накладными розетками всё понятно. Их устанавливают прямо на поверхность. Но для встраиваемых разновидностей нужно сверлить отверстие в стене, куда будет вставлен подрозетник. Он защитит стену от возгорания в случае короткого замыкания или перегрева электрики.

Типовые размеры отверстия таковы:

  • Диаметр: 68 мм.

  • Глубина: 45 мм.

Но в редких случаях понадобятся такие варианты:

Диаметр, ммГлубина, мм
15040
26045
36560
46870
57080

Работы по сверлению выполняют с помощью дрели или перфоратора. Для бетонных и кирпичных стен понадобится алмазная головка. Сделать дыру в гипсокартоне можно и стальной оснасткой.

Опишем правила размещения розеток:

Место размещенияРасстояние от пола, мм
Над кухонной столешницей1100-1200
В жилых комнатах300
Над стиральной машинкой1000

Подрозетники

Монтажные коробки нужны для безопасности. Ещё они помогают ускорить и упростить установку розеток. Достаточно всунуть штепсельный разъём в коробку и закрутить винты. Лапки по бокам контактной колодки разойдутся в сторону и крепко зафиксируют розетку.

Приведём стандартные и нетипичные размеры:

Диаметр, ммГлубина, мм
15040
26045
36560
46545
56870
67080
77373
87345

При установке нужно помнить о том, что у монтажных коробок есть кромка. Из-за неё подрозетник выступает на 5-7 мм над уровнем стены.

Перечень необходимого инструментария

При проведении масштабных работ по ремонту необходимый перечень инструментов обычно оказывается под рукой. Но и мелкий ремонт требует предварительного подбора инструментария.

Для монтажа подрозетника печень необходимых инструментов должен быть представлен следующим образом:

  1. Уровень с карандашом и циркулем. Необходимы для осуществления разметки на стенках и последующего выравнивания блока коробок под розетки (при необходимости установки).
  2. Дрель. Требуется для выполнения отверстий под короба. К дрели понадобятся короны для сверления — при их отсутствии подойдет сверло по бетону. При отсутствии дрели подойдут перфоратор или болгарка.
  3. Молоток с зубилом. Понадобятся на этапе формирования отверстий для выбивания лишних кусков стены.
  4. Пульверизатор. Понадобится во время сверления для поливания короны, предупредит растрескивание кафельной плитки и предотвратит разлетание пыли.
  5. Шпатель (мастерок). Необходим на этапе крепления коробок.

Дополнительно понадобится раствор алебастра, цемента или гипса для надежной фиксации коробов в стенке. Нередко для этой цели нужны дюбели. Не стоит забывать и про подрозетники, наличие которых нужно обеспечить до начала выполнения перечисленных действий.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Обзор моделей

Hegel

Образец коробки имеет металлические лапки и размер её 68×60. Используются в перегородках для скрытой проводки. Есть возможность соединить их между собой, когда нужно установить несколько штук подряд. Основание имеет полипропиленовую фактуру. Цена одной единицы товара 12 рублей.

Legrand

Коробка французского производителя встраиваемая, с глубиной 65 мм, весом 0,058 кг, диаметром 70 мм. Способ монтажа – скрытый. Цена за 1 штуку 31 руб.

Gusi

Образец российского производителя с весом 17 г предназначен для скрытой проводки. Фурнитура пропилен. Срок годности – 10 лет и с гарантией 12 месяцев. Высота 86 мм, глубина 48 мм и ширина 67 мм. Наличие стыковочных узлов даёт возможность соединять их вместе до нескольких штук. Винты изделия немецкого производства осуществляют качественное крепление. Стоимость одной штуки 6,5 руб.

Schneder electric

Коробка российского производителя предназначена для скрытой проводки. Имеет вес 5 г, с диаметром 65 мм и глубиной 45 мм. Фурнитура полипропиленовая. Стоимость одной единицы товара 12 руб.

Batibox

Подрозетник для гипсокартона на 1 пост, имеющий глубину 50 мм можно приобрести за 2,68 руб. за 1 штуку. Способ монтажа – скрытый.

Гипсовая лепнина под люстру

Использование алебастра или гипсовых смесей для изготовления потолочных розеток становится все менее популярным из-за высокой хрупкости материала. Гипс в цене у настоящих мастеров, занимающихся изготовлением высокохудожественных вариантов лепнины под потолочную люстру.

Самые красивые розетки получаются из гипса. Секрет высокого качества кроется в профессиональном подходе к изготовлению декора:

  • Использование будущей потолочной розетки наиболее ярких, проверенных временем узоров и рисунков;
  • Применение в составе гипса специальных добавок и наполнителей. Например, для ажурного узора могут использоваться порошки из тонкомолотого хрусталя и мрамора;
  • Специфическая техника литья и резьбы позволяет получить рисунок ручного качества. Виден почерк мастера, манера его работы при изготовлении гипсовых потолочных розеток, карнизов, медальонов;
  • Тонирование и окрашивание поверхности декора. Для наиболее дорогих экземпляров ручной работы может использоваться золочение и серебрение.

Розетки из гипса редко изготавливают массивными или объемными. Чаще всего рисунок или ажур из гипсовой заготовки под будущую розетку растягивают по потолочной поверхности так, чтобы примыкающее к центру пространство было заполнено равномерно. Это не прихоть художника, это делается для уменьшения нагрузки на потолочную поверхность. Только в этом случае гипсовая розетка продержится на потолке неограниченное количество лет.

Обычно потолочную розетку для домашнего интерьера выклеивают из нескольких десятков деталей, такой набор можно купить готовым или заказать в багетной мастерской. Ручное изготовление потолочного декора мастером прямо по месту будущего крепления светильника обойдется в разы дороже.
