Из чего состоит звуковой детектор для осветительных приборов
Элементы звукового обнаружителя, автоматически размыкающего цепь питания, можно условно разделить на 3 группы:
- корпус с креплением;
- внутри небольшая электронная плата, на которой размещены датчик звука (микрофон с усилителем), программируемый контроллер, позволяющий анализировать поступившие сигналы. На схеме есть клеммы, от них отходят провода для подключения;
- реле, размыкающее цепь по команде из электронной части;
- таймер, создающий задержку, для удерживания ламп включенными некоторое время после последнего звука. В этот период акустический датчик не реагирует на шум;
- у экземпляров с дополнительными опциями есть сенсоры освещенности, отслеживающие уровень для работы только в темноте, и у комбинированных — обнаружители движения.
Виды и разновидности
Датчики движения для включения света могут быть разных типов, предназначены для различных условий эксплуатации. В первую очередь надо смотреть где может устанавливаться устройство.
Датчик движения для включения света нужен не только на улице
Уличные датчики движения имеют высокую степень защиты корпуса. Для уверенной эксплуатации на открытом воздухе нужны датчики с IP не ниже 55, но лучше — выше. Для установки в доме можно брать IP 22 и выше.
Тип питания
Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:
- Проводные датчики с питанием от сети 220 В.
- Беспроводные, с питанием от батареек или аккумуляторов.

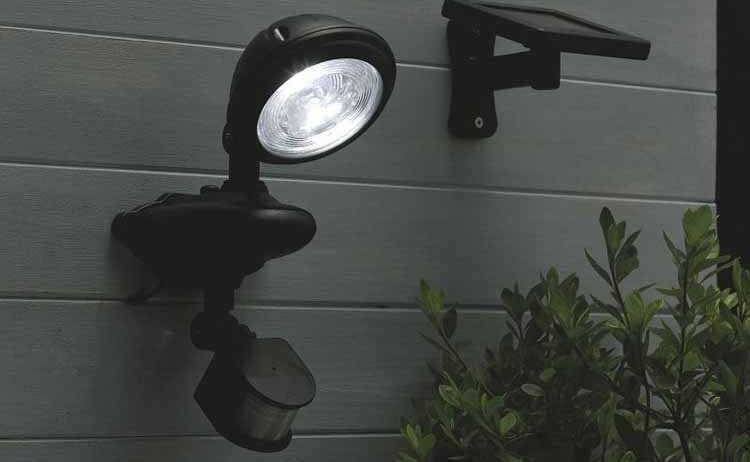

Датчики движения бывают проводными и беспроводными
Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.
Способ определения наличия движения
Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:
- Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
- Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком

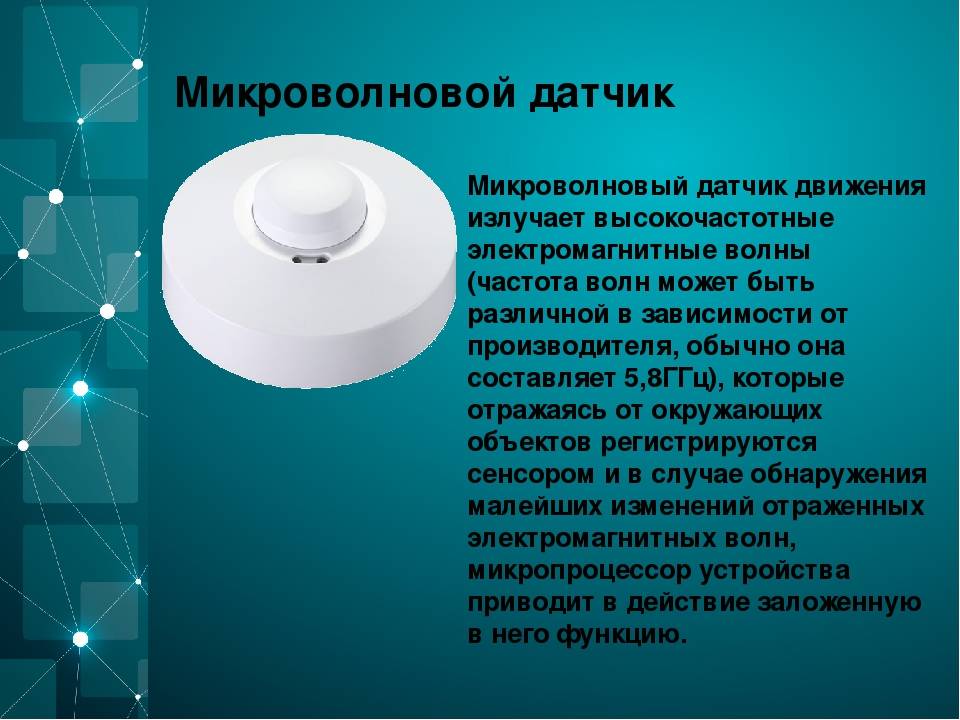

Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.
Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.
Установка
Особенности установки датчика движения:
- при выборе места нужно учитывать, что эффективность ультразвуковых и микроволновых приборов максимальна при движении объекта навстречу устройству, а инфракрасных — поперек контролируемой зоны;
- датчики движения потолочного типа, как правило, монтируют на высоте от 2,5–3 метров, диаметр контролируемой площади в таком случае будет от 10 до 20 метров;
- модели настенного типа устанавливаются как на улице, так и в помещении. Рабочий диаметр у таких устройств до 50 метров. Высота размещения 2–2,5 метра;
Чем выше на стене расположен датчик, тем меньше будет зона контроля.
чтобы отрегулировать угол обзора, нужно определить правильный угол наклона. На корпусе устройства есть шарниры для регулировки положения зоны видимости. Если угол будет выбран неправильно, могут появиться «слепые» зоны.
Принцип работы и преимущества
Работа устройства основана на замыкании силовой цепи при улавливании движения в зоне контроля. Индикация происходит посредством различных технологий, в зависимости от принципа работы датчика движения. Например, инфракрасный фиксирует изменения уровня теплового излучения (повышение температуры окружающей среды более чем на 5 градусов Цельсия).
Уличный датчик обеспечит безопасность передвижения в темное время суток

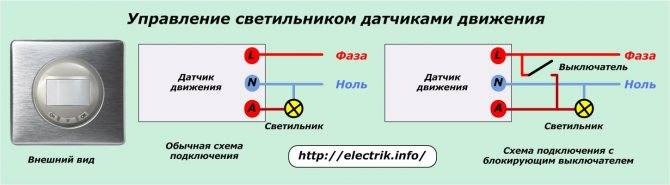

Датчик, фиксирующий движение, на выключателе
Применение датчиков движения для включения света дает следующие преимущества:
- экономия электроэнергии;
- отсутствие необходимости искать и подходить к выключателю;
- использование дополнительных функций: возможность подключения групп дополнительных электрических приборов, во многих моделях реализована беспроводная работа.
Из недостатков подобных сенсоров можно выделить достаточно высокую стоимость и сложности установки и настройки датчиков для правильной работы.
Отличие от датчика присутствия
Обыватели не всегда ясно представляют себе разницу между датчиками движения и датчиками присутствия. А разница заключается в самой технологии определения наличия объекта в зоне. Так, датчик движения не всегда способен «заметить» медленно движущийся объект. А датчики присутствия грешат тем, что реагируют даже на сквозняк или мелких грызунов при использовании в складских помещениях.
Области применения
Детекторы движения применяются в различных сферах автоматизации. В каждой области предпочтительны свои разновидности датчиков.
Системы охраны
Наиболее логичное применение детекторов движения – в системах охраны объектов. Датчик может обнаружить проникновение на охраняемую территорию или в помещение и подать сигнал тревоги или включить дополнительные устройства.

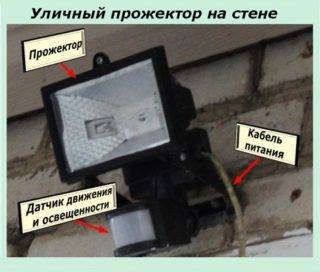

Часто над камерой наблюдения располагают прожектор с датчиком движения.
Включение дежурного освещения
В местах с нерегулярным пребыванием людей с помощью подобных сенсоров можно получить значительную экономию электроэнергии. К таким местам относятся подъезды жилых домов и производственных зданий, складские помещения и другие территории. Свет в них требуется включать лишь на время нахождения жильцов или персонала. Обнаружив движение, датчик генерирует сигнал на активацию осветительных приборов.
Системы «Умный дом»
В системах «Умный дом» для детекторов можно найти гораздо более широкую область применения, чем простое управление освещением. По сигналу от сенсора можно управлять системами отопления, вентиляции, кондиционирования воздуха и другими инженерными системами. Режим работы изменяется в зависимости от наличия людей на контролируемой территории.
Критерии выбора
Перед тем, как обзавестись подобным прибором, нужно определить, для каких целей он нужен. На лестничной клетке, во дворе и подъезде можно поставить самый обычный акустический датчик, реагирующий на любой шум из окружающего пространства. Этот вариант позволит человеку, поднимающемуся по лестнице или преодолевающему затемненную зону дойти до места назначения, не опасаясь отключения света. Если ставить реле, которое отключается через определенный промежуток времени, пожилой или медленно идущий человек окажется в темноте. Задержку отключения можно отрегулировать, если она предусмотрена производителем, или внести конструктивные изменения в уже купленный прибор.
Есть и другие требования к устройствам определенного типа:
- уличный датчик непременно должен быть надежно укреплен и оснащен защитой от природных воздействий (это особенно актуально в регионах с проблемным климатом;
- если цель покупки – экономия освещения, лучше приобрести модель, оснащенную фотореле
- принцип работы диммерного акустического выключателя пригодится на приусадебном участке, на даче – освещение выключится, как только внешнее пространство перестанет нуждаться в дополнительном свете, но он же пригодится и там, где люди покидают помещение на короткое время и снова возвращаются (на кухне, в производственном цеху;
- радиус действия имеет значение, если планируется контролировать большое пространство, для условий квартиры достаточно минимальных показателей.
Иногда в обзорах подобной продукции можно встретить настоятельные уверения о необходимости приобретения датчиков от брендового производителя, с проверенной репутацией и высокой стоимостью. В домашних условиях можно прекрасно использовать самодельные датчики, собранные самостоятельно. Если нет никаких знаний по этому вопросу, можно просто купить надежное устройство отечественного производства.
Таймер включения и выключения света, фотореле на 555 таймере
Таймеры включения и выключения света – электроустройства, которыми возможна организация автоматического управления освещением. Применяются для бытовых и промышленных потребителей. Включение в схему осветительных сетей таймеров позволяет значительно снизить расходы на дорогостоящую электроэнергию, упростить управление наружным освещением, т.к. в данном случае нет необходимости находиться на объекте для включения и выключения света. Существует большое количество моделей таймеров и выключателей, которые применяются для разных сетей освещения.
Фонари с таймером для уличного освещенияВыключатель света с таймеромСхема сети освещения с таймером
Порядок подключения
- Крепление модульного таймера ТО-47 выполнить на ДИН-рейку с помощью специальной защелки (для модульных аппаратов);
- Подсоединить внешние кнопки согласно электрическим схемам.
Ручное управление
Управление ТО-47 осуществляется ручкой-переключателем, которая находится на передней панели устройства.
При переведении в положение со значком «Лампа» происходит замыкание контактов и и начинает включаться подсветка (до принудительного перемещения рычага в исходное положение).
При однократном переведении рычага в положение «двойная окружность» включается таймер с заданной уставкой отключения по времени.
В случае управления таймером внешней кнопкой рычаг необходимо перевести в положение «двойная окружность».
Для увеличения режима работы в положении «Включено» предусмотрен переключатель. При включении переключателя таймера происходит постоянное замыкание контактов, размыкание контактов происходит при переводе в положение «Выключено».
Фотореле на таймере 555
Таймер отключения 555 является универсальным, одним из самых распространенных устройств для генерации одиночных и повторяющихся сигналов (импульсов), стабильно привязанных к временным промежуткам. На основе таймера 555 и фототранзистора возможно изготовление фотореле, которое работает от сети 12В.

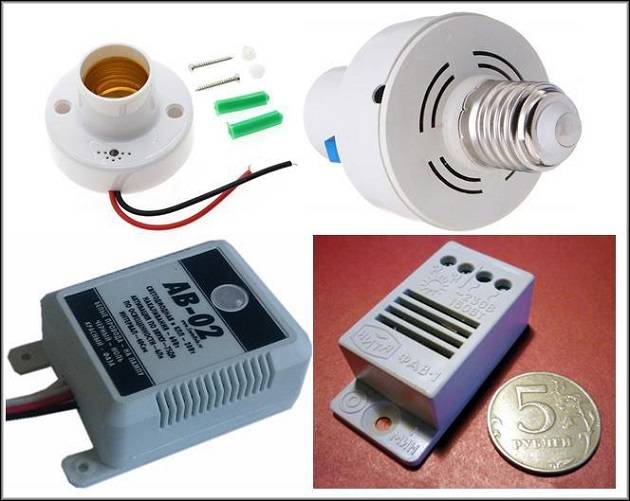

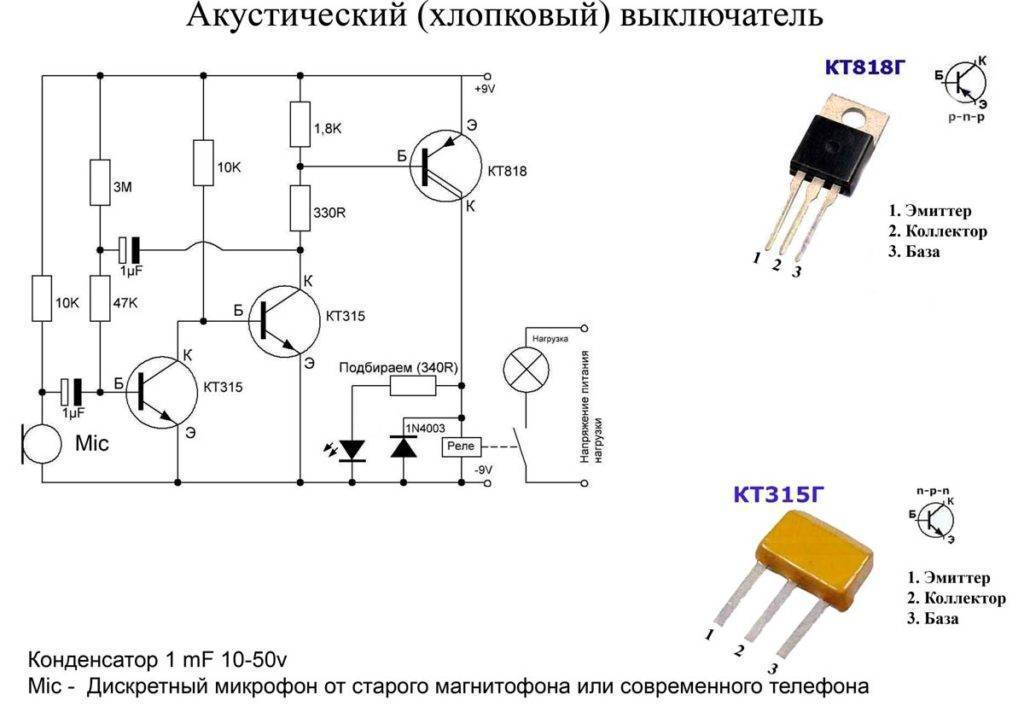

Акустические автовключатели и реле, что это
Детекторы, реагирующие на звуковые сигналы, с реле, смыкающим/размыкающим цепи питания, известны давно как части систем безопасности, сигнализаций. Со временем они стали популярными для осветительных систем, ламп любой разновидности, для квартир, подъездов, на улицах, во дворах. Ограничений по применению нет. Звуковой контроллер для света купить можно почти в каждом магазине электротехники.
Датчик звука для освещения — это небольшая коробочка с электронными элементами, микросхемой внутри. Обычно это пластиковый прямоугольник с выведенными контактами, клеммами для подключения и с отверстиями для крепления болтиками. А также изделие может выполняться как плафон или иметь любой иной вид по решению производителя. Есть также модульное исполнение: осветительные приборы, лампочки или патроны для них, внутри которых вмонтированы такие обнаружители с расцепителем.
Преимущества:
- если сравнивать датчики движения и шума, то основным преимуществом последних является отсутствие ложных срабатываний при передвижении домашних животных и при электромагнитных наводках;
- низкая цена, в среднем 300 руб.;
- возможность монтажа в любых условиях, прибор чрезвычайно компактный;
- дополнительные опции: программируемость на разные команды, регулировка чувствительности, анализ наличия света и его уровня, чтобы не включаться в светлые периоды суток.
Минус, пожалуй, один: ложные срабатывания при фоновом шуме. Проблема решается настройкой чувствительности микрофона, но не у всех изделий есть такая функция.

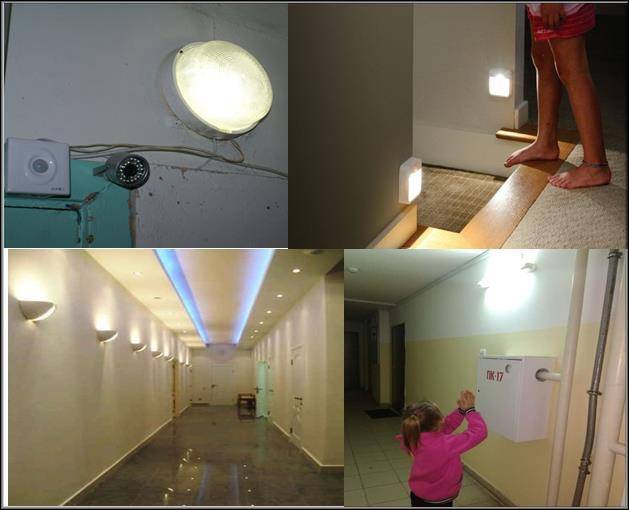

Детекторы шума для освещения используются для труднодоступных мест, где нет возможности дотянуться к ручному выключателю:
- подъезды;
- коридоры;
- санузлы;
- склады;
- технические помещения;
- уличное освещение;
- лестничные клетки;
- придомовые территории;
- это отличное решение, когда есть маленький ребенок, который боится темноты, так как ему не нужно будет искать выключатель.
Обычно всегда акустические сенсоры используются вместе с ручными выключателями: наличие таких устройств, сколько бы их ни было на линии, никак не влияет на их работу.
Технические характеристики фотореле
Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).
Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.
Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле .
Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.
Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.
Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.
Схема подключения фотореле

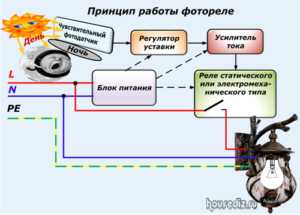

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.
Если говорить о технических характеристиках фотореле. то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.
Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.
Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.
Как подключить фотореле к освещению
Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:
- -черный — фаза;
- -зеленый — ноль;
- -красный — фаза коммутирующая (на светильник).
Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.
Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).
Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.
Похожие материалы на сайте:
Принцип действия
Звуковые датчики для включения света относятся к группе акустических устройств. Основой принципа их работы является обнаружение и распознавание акустических волн. Волна проникает внутрь прибора и создаёт в нём отклонение от стандартного параметра тишины. В качестве контрольных точек выступают скорость звуковой волны и её амплитуда. Скорость, в свою очередь, регистрируется благодаря определению частоты и фазности.
Далее, после обработки звуковой волны и её сравнения с эталоном, прибор посылает команду реле, которое замыкает электрическую цепь, запускает таймер и включает освещение, например, на 50 секунд. В течение этого времени датчик не обращает внимания на звуковой фон помещения, а по завершении периода начинает вновь регистрировать наличие и скорость акустических волн.
Если же звуки стихли, и прибор перестал регистрировать акустическую волну, то реле разомкнётся и освещение будет автоматически отключено. После выключения датчик вновь готов к приёму и обработке акустической волны, и незамедлительно включит свет при её обнаружении. В качестве шумовой нагрузки может выступать открытие двери, человеческие шаги, голоса разной громкости, покашливание или хлопок в ладоши.
Из-за высокой чувствительности встроенного микрофона и риска ложных срабатываний, звуковые датчики нуждаются в грамотной настройке. Для этих целей на корпусе имеются регуляторы, выполненные в виде колесиков либо кнопок. Один из них регулирует границы предельного шума, при которых прибор срабатывает. Оптимальным вариантом является настройка на срабатывание при уровне звука 50 дБ, что эквивалентно звуку от хлопка в ладоши взрослого человека. При помощи второго регулятора выставляют время, через которое прибор должен будет включиться после принятия им звуковой волны.
Критерии выбора
Специалистами было разработано несколько правил и рекомендаций, прислушиваясь к которым можно подобрать подходящий датчик звука для включения осветительных приборов в конкретных случаях:
Если монтаж оборудования будет проходить на улице, устройство должно быть оснащено степенью защиты IP не менее 55, а предпочтительнее 65. Если датчик будет находиться под навесом и влага на него попадать не будет, можно ограничиться классом защиты 44. Если устройство предназначено для помещений, где отсутствует повышенная влажность и запыленность, степень защиты может быть еще меньше.
Учет мощности осветительных приборов
При установке датчика звука важно также правильно подобрать мощность ламп. Сделать это нетрудно, достаточно узнать мощность основного осветительного прибора в комнате и подобрать датчик, мощность у которого с небольшим запасом.
Радиус действия тоже имеет большое значение, поскольку этот фактор позволяет учесть максимальный интервал, на который он будет реагировать
Как правило, этот показатель колеблется в пределах 6-50 метров. Для небольших помещений нужно выбирать датчики с минимальными показателями.
Оснащение фотореле. Большинство современных моделей ими дополнительно оснащаются, поскольку этот узел позволяет еще больше сократить расходы на электроэнергию.
Дополнительные функции
Датчики объема обычно ассоциируются с действием сторожевых сигнализаций. Однако они могут использоваться и в других целях — к примеру, для освещения или видеонаблюдения. Принципы подключения в этих случаях отличаются мало, потому что физические аспекты работы сохраняются без изменений. Если датчик объема используют в системе видеонаблюдения, он позволяет активировать записи. Такие комбинации полезны тем, что съемка ведется только при необходимости.
В результате уменьшается необходимая емкость носителя информации. Повышается автономность системы видеонаблюдения. В некоторых светильниках для включения света тоже используются датчики объема. Но существуют и схемы, в которых такие датчики вынесены наружу. Все зависит от технической целесообразности. Дополнив систему освещения сигнальным устройством, можно:
- сберечь электроэнергию;
- упростить повседневную жизнь;
- ускорить монтаж электропроводки (вплоть до отказа от ручных выключателей).
Вред от микроволновых датчиков
Скажу сразу, всё, что я пишу в данном разделе – ещё до конца не изучено. И вред относителен всегда. Например, съесть пережаренный окорочок, возможно, гораздо канцерогенней, чем прожить год рядом с вышкой мобильной связи.
Для начала, напомню, что все мы пронизываемся СВЧ электромагнитными излучениями с частотами более 1ГГц. И то, что ДДМ излучает сигнал с мощностью 0,01 Вт, может вызвать закономерные опасения.
10мВт (0,01Вт) – это много или мало?
Самый опасный источник СВЧ-излучения у нас в квартирах – это СВЧ-печка (микроволновка). Мощность её излучения – порядка 1000 Вт! И лучший способ уберечься – включать её пореже, и на время работы находиться на расстоянии.
Если сравнивать с сотовым телефоном, у которого мощность может доходить до 1 Вт, то это ничтожно мало, разница в 100 раз. Особенно, если учесть, что телефон мы сами подносим вплотную к голове, а микроволновый датчик находится на расстоянии нескольких метров. А ведь мощность уменьшается обратно пропорционально квадрату расстояния.
Другой вред – Wi-Fi роутеры, которые излучают для нас “сигнал интернета” повсеместно. У них мощность порядка 0,1 Вт, что в 10 раз больше, чем от датчика ДДМ. А ведь, устройства, на которые “работает” роутер, являются тоже передатчиками – ведь они не только принимают, но и передают сигнал на роутер!
Кроме того, вред от СВЧ-датчика нивелируется высокой частотой, благодаря которой вся мощность поглощается в верхнем слое кожи и в организм не приникает. Впрочем, слова “мощность поглощается” – очень громкие, поскольку мощность ничтожна.
В заключении приведу табличку, где сведены все данные по СВЧ-мощностям:
| СВЧ печь | Телефон | Wi-FI | датчик ДДМ | |
| Мощность, Вт | 1000 | 1 | 0,1 | 0,01 |
| Частота, ГГц | 2,45 | 1,8 | 2,4 | 5,6 |
По микроволновке стоит сказать, что её мощность компенсируется экранировкой и малым временем воздействия (несколько минут в день).
Что это такое?
Датчики звука пришли на современный рынок в начале 90-х годов и поначалу использовались в составе систем безопасности и сигнализации. Первые образцы отличались низкой чувствительностью и большим процентом ложных срабатываний. Современные модели стали более совершенными и характеризуются высокой точностью фиксации и сверхчувствительностью.
Главным элементом датчика является микрофон, работающий в паре со специальным усилителем. Кроме этого, в конструкцию устройства входят электронные устройства, которые анализируют поступивший с усилителя сигнал, и в случае необходимости отправляют команду на электрическое реле. Распознавание звука происходит на основе сравнения с эталоном, который уже записан в памяти устройства. Самые простые датчики не способны к глубокому анализу и запрограммированы на любой шум, чуть более модернизированные – на хлопок, и самые совершенные образцы программируются на целый спектр команд, из-за чего стоят значительно дороже.
Виды приборов
На сегодняшний день датчики для включения в помещении света через звуковой сигнал, могут быть следующих типов:
- стандартный звуковой;
- звуковой прибор, который реагирует еще и на движение;
Датчик движения
датчик с фотоэлементами. Он отслеживает уровень общей освещенности, присутствующий в помещении, и при необходимости самостоятельно следит за включением или выключением света.
Датчик с фотоэлементам
Как видим, существует несколько типов приборов, с помощью которых можно без использования стандартного выключателя включать в помещении свет. При этом сигнал к включению для каждого изделия будет свой: звук, движение или уровень освещенности.
Каждый из таких приборов имеет свои технические характеристики, преимущества и недостатки. Перед выбором прибора убедитесь в том, что именно этот тип прибора вам необходим. Помните, что этого удовольствие не из дешевых. Поэтому ваш выбор должен быть взвешенным.
Какой датчик лучше – инфракрасный или микроволновый? Сравнение.
Самое главное отличие микроволновых датчиков от распространенных инфракрасных – то, что они могут видеть “сквозь” любые препятствия. Разумеется, разные препятствия вносят разное затухание, но всё же – инфракрасный не увидит движения сквозь гипсокартон, и тем более через кирпич. А микроволновый – легко!
У этой особенности есть и плюсы, и минусы. Плюс в том, что СВЧ-датчик можно спрятать за стену, за угол, на чердак, в полом потолке, и при этом он абсолютно не будет портить своим присутствием интерьер.
В реальности этот плюс может превратиться в минус, и будут ложные, ненужные срабатывания.
Например, вы поставили датчик в прихожей, направив его через стену на улицу. Идея – датчик в тепле и сухости, но включает свет, когда к крыльцу подходит человек. Однако, датчик будет реагировать и тогда, когда хозяин ходит по прихожей – в это время на улице будет включаться свет, хотя там никого не будет.
У такого варианта есть существенный плюс – датчик находится в помещении (например, в потолке тамбура), а свет включается на улице. Никакой вандал его не достанет и не отключит.
Еще плюс СВЧ датчика – его работа никак не зависит от температуры окружающей среды и объекта. А инфракрасный работает неуверенно, если температура воздуха и объекта близки.
Принцип работы датчика движения
Существует достаточно способов для экономии электроэнергии, одним из которых является датчик для включения света. Основными факторами для срабатывания оборудования являются следующие условия:
- Появление движения в контролируемой зоне.
- Отклонение в установленных показателях уровня освещенности на контролируемой территории.
- Изменение в уровне шума, в том случае если установлен датчик шума для включения света.
Все предметы, окружающие человека, в особенности органического происхождения (животные и человек) имеют отличающуюся друг от друга температуру, а значит, излучают невидимый для человеческого глаза инфракрасный свет. Неодушевленные предметы тоже излучают инфракрасный цвет, но их температура тесно связано с изменением ее в окружающее среде, например при длительном воздействии солнечных лучей или близком расположении около нагревательных приборов.
Принцип работы датчика движения основывается на считывания данных изменений, поскольку в него установлена система с линз, оснащенных элементами, отвечающими за фиксацию изменения уровня инфракрасного света именуемыми пиродетекторами. В зависимости от конкретной модели количество пиродетекторов колеблется в рамках от 20 до 50 штук.
Чем выше данный показатель, тем от большего количества объектов, в том числе и небольшого размера, устройство может распознавать свет. Каждая из установленных линз отвечает за определенный сектор в общей контролируемой территории. Соответственно этому меняется и угол охвата, который может иметь значения от 60 до 110 градусов с шагом в 20, а также значения в 180, 220, 300 и 360 градусов.
Когда в контролируемой зоне происходит движение объекта, температура которого отличается от окружающей обстановки не менее чем на 50 С в сторону повышения, срабатывают датчики движения для включения света. По мере того как объекты совершает движение изменяется входной и выходной сигнал на каждом пиродетекторе в своей зоне охвата.
Свет горит в помещении ровно до того момента, пока хотя бы на 1 из датчиков не перестает поступать сигнал об изменении температуры. После того как в контролируемой зоне перестает совершаться движения, по завершению заданного интервала времени, происходит отключение выходного реле и соответственно этому свет выключается.
Для детекторов света установленных в датчик движения характерной чертой можно назвать наличие чувствительности, отвечающей за то, насколько должен быть удален от них объект, чтобы было замечено движение. Чем меньше размеры объекта, тем ближе он должен располагаться к устройству, для его полноценной работы.
Когда движение происходит только в одном секторе, т.е. движение объекта малого размера совершается прямо или на месте, то срабатывания реле не происходит и соответственно этому свет не включается.
Монтаж и установка датчиков осуществляется только при выключенном электричестве.
Помимо инфракрасных существуют и другие виды датчиков движения для освещения:
- Ультразвуковые. Принцип их работы основан на отражении звуков высокой частоты от предметов и объектов в помещении, а точнее результатов данного отражения.
- Микроволновые работают аналогично ультразвуковым, но посылают в помещение коротковолновые сигналы, срабатывая при изменении уровня их величины в результате отражения от предметов и объектов в пространстве.
Указанные два вида относятся к категории активного оборудования, инфракрасный вариант причисляется к пассивным устройствам.
