Разновидности камер видеонаблюдения для дома и улицы

Удалённый доступ через радиоканальное (беспроводное) подключение

Удалённый доступ к видеокамерам с использованием беспроводных технологий Wi-Fi и GSM в аспекте отладки оборудования мало чем отличается от кабельных аналогов. Небольшие нюансы имеются только при настройке самих беспроводных подключений и при эксплуатации устройств. На них остановимся более подробно.

Использование Wi-Fi-технологии

Необходимое оборудование:

  • Wi-Fi-видеокамера;
  • Wi-Fi-роутер
  • аналоговая камера (кабельная или радиоканальная);
  • DVR-видеорегистратор со встроенным Wi-Fi-модулем;
  • Wi-Fi-роутер.

Последовательность этапов и особенности настройки wi-fi-роутера полностью совпадает с кабельным маршрутизатором. Таким же образом настраиваются видеокамеры, и выполняется проброс портов.

Аналоговый видеорегистратор с точкой доступа Wi-Fi, модель DVR KIT CAD 8004 WiFi 8chФОТО: images.ua.prom.st

Но даже правильная настройка оборудования не гарантирует полноценного доступа к информации. Существует несколько практических рекомендаций, к которым следует прислушиваться:

  • для беспроводного доступа использовать ширококанальные роутеры от брендовых производителей. Они не только позволяют передавать значительные объёмы информации, но и совместимы с большинством моделей Wi-Fi-видеокамер;
  • Wi-Fi-роутер или видеорегистратор необходимо разместить в центре объекта, на равном удалении от камер;
  • использовать Wi-Fi-камеры с функцией буферизации (картой памяти), это позволит сохранить данные, если канал будет перегружен;
  • если в системе видеонаблюдения используется большое количество камер, частоту кадров и (или) разрешение изображения необходимо снизить, чтобы уменьшить нагрузку на канал связи;
  • не использовать Wi-Fi-роутер системы видеонаблюдения в качестве беспроводного маршрутизатора для компьютерной сети.

Применение сетей GSM

В последнее время появилось много разработок устройств видеонаблюдения, осуществляющих передачу информации через сети мобильной связи. При этом, под общим названием GSM-видеонаблюдение подразумевается использование различных стандартов: GSM, GPRS, 3G, 4G (LTE). Технически это может быть реализовано следующими устройствами:

  • видеокамеры, у которых передача сигнала осуществляется исключительно через мобильную связь. Имеют встроенный слот для SIM-карты;
  • IP-камеры, с интерфейсом передачи данных по кабелю (BNC или RJ-45) и GSM-модулем;
  • видеорегистраторы со встроенным GSM-модулем;

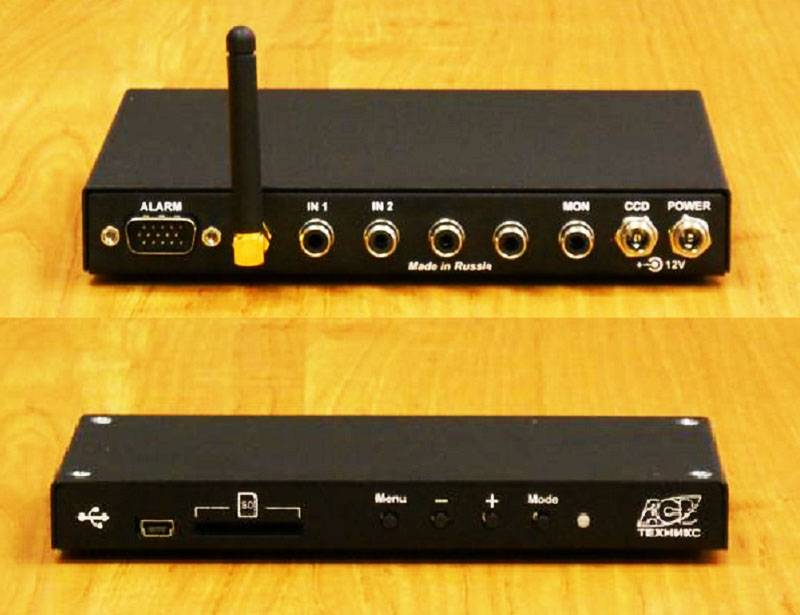

Четырёхканальный аналоговый видеорегистратор со встроенным GSM-модулем, модель АСВ-Техникс ASV-RF03М4-GSMФОТО: asv-wialon.ru

При настройке любой GSM-камеры или модуля необходимо выполнить следующие обязательные моменты:

  • полностью убрать PIN-код для доступа к SIM-карте;
  • пополнить баланс на определённую сумму;

Большинство GSM-видеокамер оборудованы слотами под карты памяти. Для использования обходимо выполнить с SD-картой следующие действия:

  • отключить защиту от записи;
  • отформатировать её непосредственно в камере при помощи специальной функции;
  • вставлять и извлекать карту памяти необходимо при отключенном оборудовании.

Удалённый доступ к GSM-видеокамере можно получить двумя способами:

  • через облачный ресурс компании-производителя;
  • через smtp-соединение (пересылаются MMS сообщения).

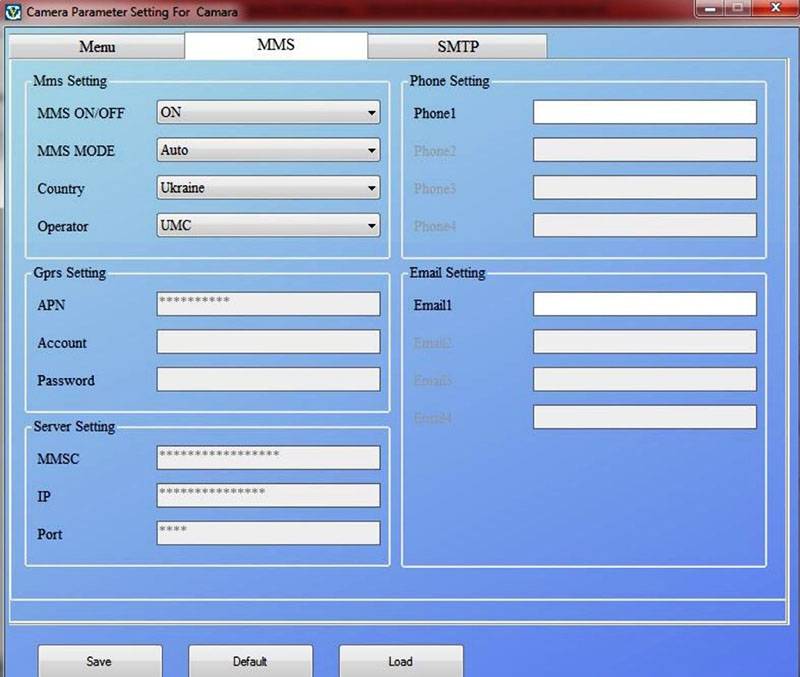

Сетевые настройки «server setting» устанавливаются по умолчанию производителемФОТО: видеокамеры.com.ua

В меню настроек выбирается оператор, предоставляющий услуги мобильной связи. После того, как камера будет впервые запущена с sim-картой, сетевые параметры будут записаны в соответствующие поля автоматически.

Для получения MMS-сообщений на телефон или для пересылки информации на  электронную почту необходимо дополнительно настроить smtp-соединение. При настройке smtp в качестве сервера указывается соответствующее значение почтового ящика. К примеру, smtp.gmail.com, порт 465. Для удалённого доступа онлайн через мобильный телефон пользователь должен установить программное обеспечение, поставляемое в комплекте.

Использование ПО для ретрансляции

Как частный случай организации удалённого наблюдения можно рассмотреть применение стороннего ПО для вещания. При этом способе на находящийся в одной с камерой сети (или имеющий сетевой доступ к устройству) ПК устанавливается специальная программа для вещания. Она забирает с камеры видеопоток, при необходимости преобразует его и передает его во внешний источник.

Такова, например, программа OBS Studio. С ее помощью можно перехватывать изображение с IP- и вебкамер. Программное обеспечение содержит несколько предустановок для трансляции на YouTube, в инстаграм, Twitch.tv и прочие проекты, на которые можно заходить и просматривать трансляцию в реальном времени. Доступно указание собственного потокового сервера: таким образом, у пользователя есть возможность создать веб-сервис для собственных нужд, передавать на него видео и заходить для просмотра через интернет со смартфона.

Для работы OBS Studio источник сигнала должен поддерживать протокол RTSP. Его поддержку заявляет большая часть сетевых камер, за исключением некоторых дешевых решений китайских noname производителей.

Программа бесплатна и при этом весьма функциональна. Для максимальной скорости работы встроенного кодировщика и качества видео желательно иметь современный ПК с мощным процессором и достаточным объемом оперативной памяти, а также канал связи с хорошей пропускной способностью.

УДАЛЕННЫЙ ДОСТУП К КАМЕРЕ ЧЕРЕЗ ИНТЕРНЕТ

Удаленный просмотр камер видеонаблюдения осуществляется, как правило, через интернет. Для этих целей подходят как аналоговые, так и IP камеры видеонаблюдения. Организация удаленного доступа для сетевых (IP) устройств может осуществляться в различных вариациях:

  1. непосредственное подключение камеры к интернету;
  2. удаленное наблюдение через компьютер (ПК);
  3. выход в интернет через видеорегистратор.

Для аналоговых камер видеонаблюдения первый вариант недоступен. Из двух оставшихся наибольшее распространение получил доступ через видеорегистратор. В настоящее время практически все регистраторы поддерживают подключение к глобальной Сети, причем они могут работать как со статическими, так и динамическими IP адресами.

Основные принципы организации удаленного доступа через интернет рассмотрены здесь.

Проще всего дела обстоят с просмотром видеокамер через облачные сервисы видеонаблюдения. Минимум настроек позволяет настроить удаленный доступ своими руками за считанные минуты. Этот способ подходит для любого из перечисленных выше вариантов.

Однако, “облако” позволяет отказаться от систем видеозаписи на стороне клиента. Таким образом, используя специальные камеры, можно обойтись без другого оборудования, просматривая online видео и архив напрямую.

Пример подключения

Рассмотрим, как подключиться к камерам видеонаблюдения с телефона, на примере P2P-оборудования Dahua и фирменной программы gDMSS.

Предполагается, что:

  • сетевое подключение проводное через роутер;
  • есть соединение с интернетом;
  • внешний IP адрес статический;
  • настроен проброс портов с этого IP на видеокамеру;
  • на телефоне установлено приложение gDMSS Lite.

Для смартфонов Apple существует версия iDMSS под iOS, загрузка которой также доступна из AppStore.

Первое, что необходимо сделать — подключить камеру видеонаблюдения к питанию, сети, и настроить сетевые параметры. Это делается в веб-интерфейсе устройства. Для захода на него необходимо сперва узнать его адрес по умолчанию. Как правило, он вместе с логином и паролем администратора указывается в инструкции. Назначенный адрес можно также посмотреть в списке клиентов роутера: только что подсоединенная камера обычно находится ближе к концу списка. Узнать ее также поможет связанное с брендом или моделью имя узла.

Когда сеть настроена, можно приступать к подключению.

Открываем приложение gDMSS под Андроид:

ПО предоставляет инструментарий работы с камерами, системами контроля доступа и сигнализацией от Dahua. В данном случае следует выбрать кнопку CCTV:

В открывшемся окне слева-вверху будет кнопка настроек. По ее нажатию появится меню инструментов конфигурирования:

  • Отображение — интерфейс просмотра видеоизображения со всех спаренных с ПО камер или одной конкретной;
  • Воспроизведение — доступ к видеоархиву, если таковой имеется;
  • Устройства — интерфейс добавления новой периферии и настройки уже подключенной;
  • Избранное — здесь выводятся данные с отмеченных как выбранные видеокамер;
  • Локальные файлы — сохраненные в память смартфона/планшета снимки и записи;
  • Локальные настройки — дополнительное меню, где задаются параметры оборудования (шаг PTZ, конфигурация архива и прочее).

Переход на вкладку «Устройства» покажет список уже добавленных гаджетов, а также позволит подключить новое оборудование. Для этого:

  • в верхнем правом углу следует нажать на «плюс»;
  • сделать выбор из нескольких опций — добавление по Wi-Fi, через Ethernet шнур, посредством облачного сервиса или автопоиск.

Рассмотрим проводное подключение.

Поскольку в рассматриваемом примере IP статический, можно выбрать соответствующий пункт (IP адрес). В открывшемся меню вводятся данные:

  • Имя — название узла, к IP которого выполняется подключение;
  • Адрес — сетевой адрес гаджета (внешний статический или полученный через DDNS);
  • Порт — используемый видеокамерой сетевой порт;
  • Пользователь — логин и пароль;
  • Отображение — выбор потока данных. Основной обеспечит лучшее качество картинки и максимальную нагрузку на сеть, дополнительный — меньшая нагрузка при сниженном качестве;
  • Воспроизведение — аналогичные параметры для архива.

Меню работы с P2P:

Здесь также вводится название устройства, его логин и пароль. Самый важный пункт — серийный номер. Он вводится или вручную, или сканированием QR-кода с корпуса девайса.

После ввода информации приложение свяжется с облачным сервером и подключится к камере.

При успешном завершении процесса в интерфейсе программы станет доступен просмотр онлайн видео.

Схожим образом настраиваются камеры и других производителей. При отсутствии фирменного ПО можно воспользоваться одним из универсальных вариантов — например, TinyCam Monitor и прочими. Эти программы позволяют соединяться и со своими ип камерами, и с таковыми по всему миру, если известны параметры доступа. Так, Москва обладает множеством общедоступных видеокамер на улицах и в помещения, и с каждым годом их становится все больше.

Зачем подключаться к камере удаленно

Развитие интернета и технический прогресс позволяют создавать системы видеонаблюдения практически везде. Обладатель такого комплекса может получать данные о контролируемом камерой участке буквально из любой точки мира с доступом к глобальной сети. Например, высоко ценят возможность осуществлять видеонаблюдение через телефон владельцы частных домов: благодаря видеоконтролю со смартфона они всегда в курсе происходящего в жилище. А современная видеокамера для видеонаблюдения с онлайн для дома с выводом на телефон обычно имеет и множество дополнительных функций, наподобие детекторов движения и инициации оповещений по различным триггерам. Особенно незаменима такая возможность для «умного дома».

«Классическое» видеонаблюдение подразумевает одну или несколько камер, сведения с которых выводятся на мониторы и записываются в архив на центральном сервере. Но сейчас на рынке присутствуют недорогие и продвинутые устройства, умеющие передавать картинку в интернет. А для мобильных телефонов выпускаются приложения, обладающие функционалом подключения к таким камерам. Это удобная возможность, которой находится применение и в корпоративном секторе, и в частном — например, в домах и коттеджах, на придомовых территориях, дачах и так далее. Иногда видеонаблюдение сопрягают с охранными комплексами, но это уже более сложные решения.

Принцип работы

Для сопряжения камеры видеонаблюдения и телефона необходимо иметь:

  • IP-камеру, находящуюся в сети с выходом в интернет. Камера может быть как проводная (подключенная через Ethernet), так и Wi-Fi;
  • желательно, чтобы устройство было доступно «извне» локальной сети по IP-адресу и порту, для чего может понадобиться статический IP и настройка форвардинга портов на маршрутизаторе (последнее — если видеооборудование не подключено к интернету напрямую);

  • сотовый телефон, с которого будет осуществляться доступ;
  • в ряде случаев понадобится специализированное ПО вендора.

Последнее актуально не всегда, но некоторые производители оборудования выпускают собственные мобильные приложения для получения потока со своих камер.

Задача пользователя — узнать сетевой адрес устройства и настроить подключение к нему с мобильного телефона, после чего остается лишь просматривать передаваемую картинку. Если камера одна, то можно обойтись без дополнительного оборудования. Если же их несколько, для одновременной работы понадобится маршрутизатор.

Как подключить камеру в каждом конкретном случае, будет зависеть от типа гаджета.

Функциональные возможности, область использования, плюсы и минусы

Различные технологии доступа к камерам видеонаблюдения и просмотру данных онлайн с ноутбука или смартфона технически были реализованы довольно давно – ещё в начале двухтысячных. Чаще всего они использовались частными лицами, а установка и настройки системы представляла собой довольно запутанный подбор совместимого оборудования, программного обеспечения и постоянную войну с неисправностями. Рассматривать такие комбинации, в качестве серьёзных систем безопасности было нельзя, из-за ограничений скорости интернет-соединений, проблем с покрытием мобильных операторов и т.п.

Доступ к видеокамере через телефон предоставляет широкие возможности контроляФОТО: i.ytimg.com

В последнее годы, эти проблемы были полностью решены, а повсеместное внедрение стандартов 4G и появление доступных по стоимости IP-технологий  позволило производителям приступить к выпуску специализированного оборудования для видеонаблюдения, рассчитанного на удалённый доступ через Интернет. Также существенно расширилась и область использования подобных систем.

Частная жизнь (квартира, дача, коттедж). Всё ещё остается одной из наиболее востребованных сфер. Системы, установленные здесь, чаще всего применяются для контроля персонала или в качестве тревожной сигнализации. Многие камеры оборудованы программными или аппаратными датчиками движения. В случае несанкционированного проникновения на территорию объекта, они пересылают владельцу сигнал тревоги в виде SMS и MMS-сообщения. Дополнительным преимуществом видеонаблюдения через Интернет является возможность быстрой оценки ситуации и определения истинности или ложности сработки.

Офис. Удалённое видеонаблюдение понадобится любому владельцу небольшого или среднего бизнеса, который лично участвует в управлении. Работники, понимая, что их могут в любой момент увидеть, получают дополнительный стимул добросовестно выполнять свои обязанности, даже если владельца нет в офисе.

Технологический контроль на производстве и инженерных коммуникациях

Особенно важно контролировать сложное оборудование, расположенное на удалённых объектах, где нет возможности постоянно держать персонал. Таким образом, можно существенно сэкономить как на ремонте (не допустить аварийную ситуацию), так и на найме высококвалифицированных специалистов

Камера системы видеонаблюдения, контролирующая ситуацию на удалённой насосной станции, не имеющей постоянного обслуживающего персоналаФОТО: scontent-frt3-1.cdninstagram.com

Предприятия розничной торговли и сферы предоставления услуг. Удалённый доступ к системе видеонаблюдения будет полезен как для владельцев небольших магазинов и кафе, так и для крупных сетей. На его основе реализуется контроль выкладки товара на полках, работа персонала: официантов, барменов, кассиров, консультантов, наличие очередей и качество обслуживания и т.п. Также аналитические программы видеонаблюдения помогут в автоматическом режиме осуществить расчёт посещаемости, эффективности и другие параметры.

Система видеонаблюдения в супермаркетах используются не только для предотвращения краж, но и для анализа бизнес-процессовФОТО: abars.ru

Кратко изложим общие технические преимущества и ограничения удалённого доступа через Интернет к системе видеонаблюдения. Итак, положительные моменты:

  • допускается использование кабельных (Ethernet) и радиоканальных (Wi-Fi) локальных сетей для предоставления доступа к нескольким камерам;
  • возможность передачи изображения любого уровня разрешения и детализации, что позволяет выполнять аналитические действия с видеоданными (распознание, подсчёт объектов и т.п.);
  • дополнительные функциональные возможности: панорамирование, управление поворотными приспособлениями, зумом и т.п.;
  • запись и трансляция звука, возможность работы в диалоговом режиме;
  • сравнительная простота организации и настройки удалённого доступа.

Из ограничений нужно отметить следующие:

довольно высокая стоимость комплекта;
высокие требования к оборудованию передачи данных: видеосерверы (видеорегистраторы), роутеры, репитеры;
пропускная способность каналов связи должна быть высокой;
особое внимание на разработку и соблюдение требований сетевой безопасности.

Статья по теме:

Разновидности устройств наблюдения

Все IP-камеры можно разделить на два больших вида:

  • устройства с P2P;
  • без P2P.

P2P

Технология Peer-2-Peer также называется «облачной». Ее поддержка оборудованием означает, что оно работает через специализированный облачный сервис, откуда данные можно считать специальной программой с любого клиентского терминала. После включения и настроек сети такие камеры обычно подключаются к «облаку» автоматически или после указания соответствующего параметра в веб-интерфейсе.

Процесс развертывания такого комплекса видеонаблюдения через телефон прост:

  • установить камеру, обеспечить ей соединение с интернетом и питание;
  • скачать программное обеспечение соответствующего P2P-сервиса и установить его на мобильном;
  • произвести сопряжение программы и устройства с помощью серийного номера или QR-кода;
  • если необходимо, ввести пароль пользователя.

Преимущества технологии:

  • камере не нужен статический IP-адрес, достаточно любого выхода в интернет;
  • если онлайн-камер несколько, нет необходимости в дополнительной настройке маршрутизатора и пробросе портов. С «облаком» все они соединятся автоматически;
  • нет необходимости выделять собственное дисковое пространство для архива видео, передача идет на удаленный сервер;
  • затруднений с тем, как подключить IP камеру, практически не возникает. Пользователь может просто выставить режим P2P, загрузить на телефон ПО для подключения к облачному сервису и начинать пользоваться. Такие услуги предоставляет, например, компания iVideon, а многие камеры обладают встроенной поддержкой их «облака». Аналогичные решения есть у Xiaomi, и прочих;
  • если сервер обнаружит, что к устройству подключались из необычного места или под подозрительно учетной записью, он может об этом сообщить (зависит от настроек безопасности).

Но есть и недостатки:

  • «облака» нередко платные. И даже при наличии бесплатного тарифного плана его возможности бывают ограничены — например, искусственно снижается битрейт, что ухудшает качество получаемого изображения. Также часто ограничивается глубина хранения записей — в бесплатном режиме сервис сохраняет лишь последние несколько минут, или вообще ничего;
  • функционирование наблюдения зависит от работоспособности серверов компании. Если к ним по каким-то причинам потеряется доступ, картинку будет не получить;
  • могут возникать сомнения в защищенности передаваемых на удаленный сервер и хранимых там данных.

Где купить

Wi-Fi, PZT, P2P видеокамера, двусторонняя аудиосвязь, подходит для улицы IP-камера наружная беспроводная, 1080P, PTZ, Wi-Fi, зум Мини Wifi, P2P, IP-камера с датчиком движения
3MP, PTZ, Wifi, IP-камера с 4X-зумом Hikvision-совместимая P2P, POE, IP-камера Наружная аудио Wi-Fi, P2P, IP-камера 1080P

Обычные камеры

Устройства без P2P просто передают поток соединившемуся с ними клиенту. Такое решение тоже имеет свои плюсы:

  • работа видеокамеры (или комплекса таковых) не зависит от промежуточных серверов;
  • можно гибко настроить параметры подключения;
  • владелец системы полностью контролирует ее функционирование и безопасность.

Минусы такого подхода:

  • чтобы подключить камеру к телефону, необходимо обладать определенными познаниями в IT или подробно изучить приемы работы с выбранным сетевым видеооборудованием;
  • при наличии нескольких камер потребуется маршрутизатор и его тонкая настройка;
  • для доступа через интернет нужен статический внешний IP адрес или работа через сервисы динамической адресации наподобие DynDNS.

Многие производители камер выпускают специализированные приложения для своих устройств. Существую также платные и бесплатные универсальные программы для удаленного доступа к IP-камерам: есть такое ПО, например, у популярных вендоров Dahua и Hikvision.

Какие компоненты включает в себя комплекс удаленного видеоконтроля?

Удаленная система видеоконтроля включает в себя такие механизмы:

  • IP видеокамеры;
  • Монитор;
  • Сервер;
  • Кабельную сеть;
  • Источник электропитания.

Для построения мобильного комплекса идеально подходит беспроводная камера. Система видеонаблюдения может насчитывать от одной до нескольких камер. Как правило, для того чтобы обеспечить удаленный доступ к оборудованию, используют IP видеокамеры, которые оснащены модулем Wi-Fi.

Удаленное видеонаблюдение также включает в себя прибор, обеспечивающий доступ к сети. Для этого используют Wi-Fi роутер. С помощью этого механизма выполняется подключение домашней сети к глобальной. Необходимым компонентом системы является средство визуализации. Для выполнения функции визуализации подойдет персональный компьютер, ноутбук, нетбук и любое мобильное устройство (планшет, смартфон).

На видео – о видеонаблюдении через облачный сервис:

Целесообразность применения систем удаленного видеоконтроля

Системы удаленного видеонаблюдения используются для выполнения различных целей, а именно:

  • Осуществление контроля над охраняемыми помещениями и объектами;
  • Организация наблюдения в случаях удаленного доступа к системе;
  • Ведение видеонаблюдения в режиме реального времени;
  • Выполнение операций по дистанционному архивированию видеоинформации;
  • Контроль над несколькими удаленными объектами с одной точки и др.

Принцип работы удаленных систем видеоконтроля

Для полноценной и эффективной работы удаленной системы необходимо знать, что глобальная сеть должна отвечать определенным параметрам. Провайдер, который предоставляет сетевые услуги, обеспечивает получение статического IP адреса. Для получения видеоизображения высокого качества нужна хорошая скорость трафика данных. Если камера видеонаблюдения используется не одна, то, соответственно, скорость обмена информацией должна быть намного больше.

Используя современные возможности мировой паутины, к сети может подключаться и IP камера, и цифровой видеорегистратор. При подключении цифрового регистратора обеспечивается наблюдение и архивирование видеоинформации как удаленным, так и стационарным способами. Если видеонаблюдение организовывается в частном доме или квартире, то регистратор необходимо подключать к роутеру. Контролировать работоспособность системы можно с любой точки, где существует доступ к глобальной сети. Для просмотра получаемой от камер информации на устройстве (ПК, ноутбуке, планшете и др.), необходимо устанавливать специализированные программы. Выбор программы и ее особенности зависят от типа установленной операционной системы.

На видео – настройка удаленного видеонаблюдения на Андроиде:

Как дистанционно просматривать видеоинформацию?

Удаленный просмотр видеоинформации осуществляется с помощью веб-браузера. Для этого необходимо знать адрес шлюза и порта.

Просмотр видеонаблюдения можно организовать в виде трансляции с камеры через конкретный сайт. В таком случае видеотрансляция будет доступна для просмотра другим пользователям. Такой вариант просмотра является небезопасным и неэффективным. С помощью различных сетевых ресурсов возможно создать личный сайт с ограниченным доступом.

Просмотр видеонаблюдения можно организовать с помощью VPN-подключения к локальной сети. Выполняется эта функция посредством роутера или ПК. Целостность и сохранность передаваемых данных при таком подключении являются гарантированными. Выбирая такой тип соединения, можно установить защиту от постороннего вмешательства. Помимо доступа к ресурсам веб-камеры, существует возможность получения допуска к другим средствам локальной сети.

Удаленный просмотр также можно организовать посредством сетевого хранилища NAS. Это устройство может выполнять функцию видеорегистратора. Кроме записи и сохранения данных, NAS обеспечит трансляцию видеоинформации в глобальной сети или на персональном сайте.
