Принцип и схема работы фанкойла: отличие от кондиционера, инструкции по эксплуатации

2 Советы по эксплуатации

Компрессор в кондиционере может сломаться из-за того, что элемент испарения не может справиться с охлаждающей жидкостью. Если соблюдать некоторые правила эксплуатации, то можно избежать поломок:

  • нельзя включать прибор при сильном морозе;
  • прибор устроен так, что он может работать, превышая только нижние пределы производителя;
  • назначение устройства — охлаждение температуры, но между сезонами его можно использовать для обогрева комнат;
  • нагрузка снижается при закрытых окнах и дверях;
  • если необходимо проветрить помещение, то кондиционер отключают;
  • периодически очищают докипатели, фильтрационные системы, заменяют повреждённые детали;
  • для кондиционирования принципиально не задают минимальную температуру, так как это перегружает компрессор;
  • не используют оборудование в домашних условиях в очень жаркую погоду;
  • для более быстрого снижения температуры увеличивают количество оборотов вентилятора.

Критерии и особенности выбора

Чтобы выбрать подходящую систему для частного дома, офисного помещения или торгового зала с большим количеством комнат, предусматривают следующие моменты:

  1. Производительность чиллера. Рассчитывается с запасом, чтобы все внутренние фанкойлы работали полноценно, исходя из своей мощности.
  2. Производительность внутренних блоков. Суммарная мощность не превышает максимальную производительность чиллера.
  3. Мощность гидромодуля – насосной станции, которая управляет циркуляцией охлаждающей жидкости. Слабый насос не способен перемещать большие массы воды или пропиленгликоля, поэтому рассчитывается одновременно со всем остальным вышеуказанным оборудованием. Гидравлический модуль работает от настроек чиллера, увеличивая или снижая скорость движения воды для поддержания заданной температуры.
  4. Мощность устройства соответствует протяженности водяных магистралей.

Стоит обратить внимание на производителя продукции. Российские модели фанкойлов дешевле, но уже зарекомендовали себя с хорошей стороны – долговечные материалы, сборка, наличие сервисных центров и специалистов, работающих с отечественной техникой

Импортные устройства надежны и долговечны при правильном монтаже и обслуживании, но стоимость их выше. При ограниченном бюджете равноценную модель можно выбрать среди российских поставщиков.

Для подбора климатической техники лучше обращаться в специализированные центры, которые помогут рассчитать мощность, учитывая параметры помещения и возможности по установке.

Как выбрать?

Если вы выбираете технику для квартир, без расчета функциональных характеристик прибора в отношении конкретного помещения все-таки не обойтись. Фанкойлы для промышленных помещений приобретаются специалистами, которые производят еще более точные подсчеты.

При выборе будут важны следующие параметры:

  • габариты самого помещения и цель, с которой приобретается бытовой вентиляторный доводчик;
  • количество стенных проемов, а также ориентация относительно сторон света;
  • климатические характеристики региона, в котором проживает покупатель, влажность наружного воздуха, а также средняя температура;
  • материал перекрытий, облицовка стен постройки;
  • монтаж вентсистемы;
  • количество, а также мощность систем в помещении, предназначенных для отопления;
  • среднее число людей, находящихся внутри помещения.

Выходит, что каждый из перечисленных параметров будет влиять на показатели техники, понижая производительность или повышая ее.

Домой чаще приобретают фанкойлы, пользуясь так называемой прикидочной методикой расчета. Она лучше других, так как специальных знаний не требует. Но и все параметры она не учитывает, потому для больших помещений этот способ не подходит. Если все же решите воспользоваться им, то нужно подбирать фанкойл мощностью 1000 Вт на каждые 10 квадратов помещения с высотой потолков 2,7-3 м.

Принцип действия

Аппарат работает по принципу упомянутого выше калорифера: по трубкам змеевика течет антифриз или вода определенной температуры, вентилятор продувает сквозь ребра комнатный воздух. Происходит теплообмен, поток нагревается или охлаждается. Отсюда второе название устройства – вентиляторный доводчик.

Особенности работы фанкойла:

  • агрегат способен работать в режиме нагрева либо охлаждения в зависимости от температуры приходящей воды;
  • основная функция – передавать воздуху тепло или холод, произведенный другими установками;
  • проток жидкости обеспечивается внешним насосом, собственного нет;
  • всасываемый воздушный поток очищается фильтром от пыли;
  • обычно фанкойл обрабатывает внутренний комнатный воздух (полная рециркуляция);
  • некоторые модели, интегрированные в систему принудительной вентиляции, умеют греть/охлаждать приточный воздух;
  • регулирование тепловой/холодильной мощности производится двумя путями – изменением производительности вентилятора и ограничением расхода воды электромагнитным двухходовым клапаном.

Итак, фанкойл — это составной элемент централизованной климатической системы, поддерживающий температуру воздуха в конкретном помещении или в определенной зоне производственного цеха. Дополнительные функции:

  • осушение;
  • проветривание (режим вентиляции);
  • подмешивание свежего воздуха — опция;
  • управление от дистанционного пульта;
  • подогрев потока электрическим ТЭНом (тоже опция).

Отличие фанкойла от сплит-системы заключается в принципе работы — парокомпрессионный цикл в нем отсутствует, рабочим телом служит вода, не меняющая агрегатное состояние. Причем тепловая энергия приходит в радиатор извне вместе с жидкостью, как предусмотрено в калориферах.

//www.youtube.com/embed/l15zKK9YhXg?feature=oembed

Источниками холода/теплоты могут выступать:

  1. Традиционные котлы, использующее различные энергоносители. Понятно, что данное оборудование обеспечивает только нагрев воды или антифриза.
  2. Тепловые насосы (ТН) двух типов – геотермальные и водяные. Зимой установка подогревает теплоноситель, летом, наоборот, охлаждает.
  3. Чиллеры – мощные холодильные машины с воздушным либо водяным охлаждением конденсатора.

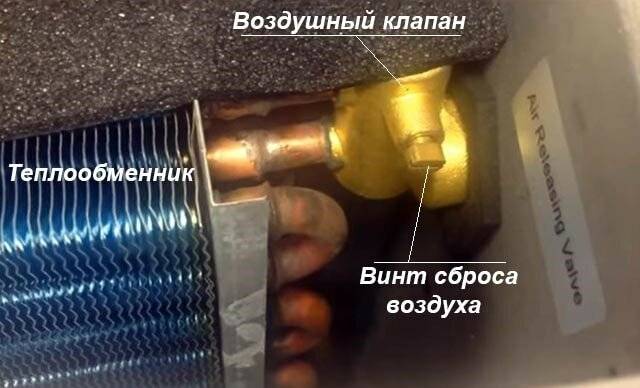

Внутри агрегата предусмотрен клапан для сброса воздуха после монтажа и заполнения трубопроводной сети теплоносителем

Виды

Есть модели универсальные, они могут фиксироваться и на стену, и на потолок. По способу монтажа фанкойлы бывают настенными, напольными, а также потолочными. Можно выбирать и по внешнему облику: системы бывают корпусные (консольные) и бескорпусные (часто используются вертикальные). Системы бескорпусные обходятся дешевле, и их почти всегда прячут за специальными панелями либо даже за подвесными потолочными системами.

Вентиляторные доводчики классифицируют по числу теплообменников.

  • Двухтрубные. От теплообменника идут две трубы: по одной жидкость идет в доводчик, по другой – жидкость уходит обратно. Такие разновидности почти всегда используют строго для охлаждения. Нагревание воздуха в теории реально, но вы будете вынуждены греть воду во вспомогательном теплообменнике, применять еще и насосную силу.
  • Четырехтрубные. В этом случае теплообменника два, и от каждого из них исходит по две трубы. Получается, что в одном теплообменнике вода холодная, а во втором – горячая. Такой климатический гаджет отлично и охлаждает, и прогревает воздух.

Могут быть фанкойлы кассетными и канальными. Первые обычно проектируют там, где имеются подвесные потолки. Чаще такие устройства делают бескорпусными, ведь большая их часть скрыта, и открывается всеобщему вниманию только декоративная панель. Такой доводчик фактически не шумит, он не особенно сложный в монтаже, ему удается ровно распределять воздух внутри здания.

Канальные фанкойлы чаще используются для больших объектов, например, торговых центров. Их фиксируют внутри вентсистемы за фальшьстенами и подвесной потолочной конструкцией. Они или подают свежий воздух, или очищают тот, что есть. Бывают еще и колонные доводчики – они устанавливаются у стены, ведь основное их предназначение заключается в обслуживании помещений, где невозможно организовать подвод трубопровода в запотолочное пространство. Это высокопроизводительные устройства, не очень часто использующиеся.

Характеристики чиллеров

Основной характеристикой охлаждающей машины является ее мощность. Она может варьироваться между показателями 5 кВт – 9000 кВт. Маломощные подходят для офисов, более мощные используются в промышленности и на производстве.

Остальные характеристики

Характеристика Значения
Модель Зависит от производителя
Холодопроизводительность Измеряется в кВт, может быть от 10 до нескольких тысяч
Номинальная мощность Тоже измеряется в кВт, имеет значения в диапазоне от 30 до 200
Габариты От 500 до 4000 мм в ширину, в длину и по высоте
Вес От 100 до 2000 кг
Тип компрессора, испарителя, конденсатора и цвет корпуса Зависит от производителя

Фанкойл – что это такое, принцип работы и основные определения

Название оборудования этой категории в переводе с английского языка отмечает главные функциональные компоненты:

  1. Фан (fan) – вентилятор.
  2. Койл (coil)– змеевик, теплообменник.

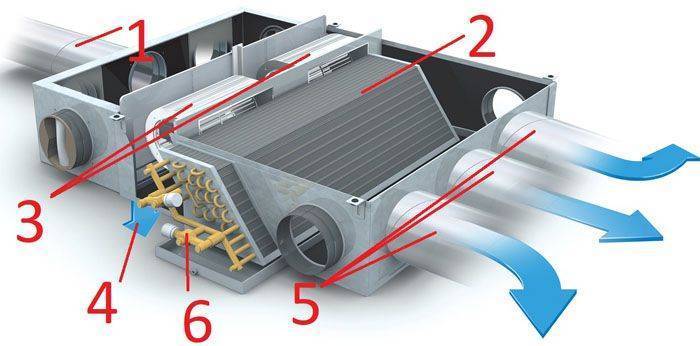

Типовая конструкция

С помощью этого рисунка можно выяснить, что такое фанкойл и как он работает:

  1. Через входной канал (1) по короткому пути воздух может поступать непосредственно в комнату (4) для естественной вентиляции.
  2. В основном рабочем режиме включают вентиляторы (3). Они создают давление, необходимое для прохождения воздуха через радиатор (2).
  3. Если этот узел подключён к магистрали с холодной водой (6), температура в помещении снижается.
  4. В этом примере предусмотрена возможность подключения нескольких выходных каналов (5).

Фанкойл – это теплообменник с вентилятором. Его можно использовать для повышения и снижения температуры в помещении. В таких системах применяют обычную воду в качестве теплоносителя. Если нужна защита от замерзания, используют смесь с этиленгликолем. Технику этой категории дополняют фильтрами для очистки воздуха от механических и других загрязнений. Её подключают к датчикам и электронным блокам, чтобы автоматизировать основные рабочие процессы.

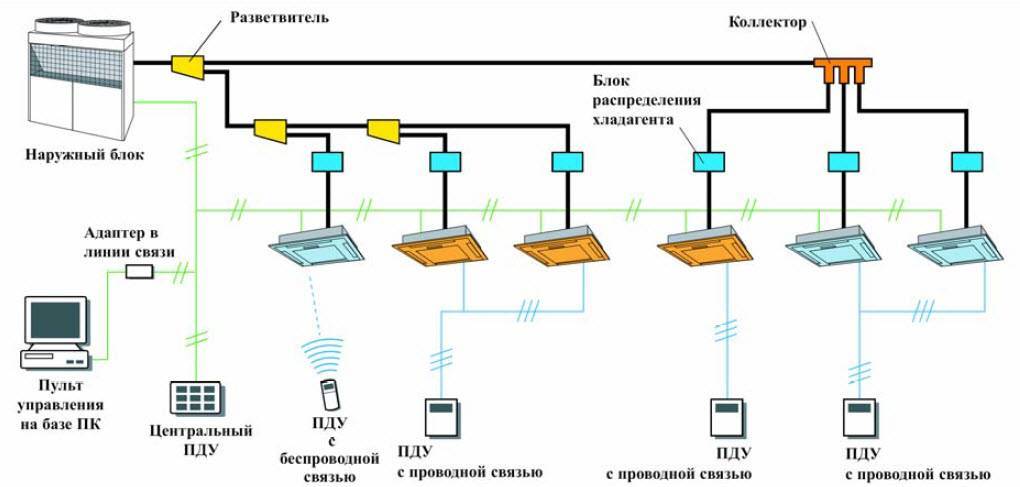

Схема подключения фанкойла

Узнав, что такое фанкойл и как он работает, нужно изучить схему монтажа. Она зависит от выбранной модели и системы климатического контроля. Расположение модуля должно обеспечивать эффективное охлаждение (нагрев) воздуха в помещении. На пути воздушных потоков отсутствуют преграды – мебель, предметы интерьера. Для обслуживания и ремонта должен быть свободный доступ.

Монтаж делается по общей схеме.

  1. Установка корпуса в выбранном месте.
  2. Подключение трубопровода.
  3. Монтаж обвязки – клапаны, краны, датчики температуры.
  4. Отвод конденсата. Для этого используется насос и отдельный трубопровод. Характеристики насоса – производительность и максимальная высота подъема.
  5. Подключение к электросети.
  6. Опрессовка и проверка герметичности.

После этого систему заполняют рабочей жидкостью. В инструкции к определенной модели описано, как подключить фанкойл к чиллеру. Учитываются габариты, требования к электропитанию, температурный режим.

Вопросы и ответы

Почему чиллер-фанкойл не подходят для небольших квартир и домов?

Выбор индивидуальных чиллеров и небольших насосов на рынке невелик, из-за чего такую систему в лучшем случае можно использовать, разве что, в большом доме. Кроме того, отапливать помещение зимой такой системой дороже, чем другими. Для больших зданий это некритично, а вот для владельцев частных домов это может стать серьезной преградой.

Подходит ли чиллер-фанкойл для российского климата?

И да, и нет. Чиллер-фанкойлы вполне способны работать в сильные морозы, но вместо воды в чиллере придется использовать незамерзающие жидкости. При отоплении фанкойлы не берут воздух снаружи здания, а это значит, что циркулирующий воздух будет легче нагреваться и температуру внутри помещения также легче поддерживать — климат на улице никак не влияет на работу фанкойла. С отоплением фанкойлы справятся, но стоимость такого отопления будет выше, чем у систем-аналогов.

Можно ли назвать чиллер-фанкойл экономичной системой?

Да. У системы высокие КПД и эффективность нагрева-охлаждения. Кроме того, чиллер-фанкойлы требуют минимального ухода, и они могут функционировать круглый год. С точки зрения рентабельности чиллер-фанкойлы проигрывают в том смысле, что отопление ими будет стоить дороже, чем тем же газом. С другой стороны, поддерживать универсальную и единую систему отопления-охлаждения легче, чем две или больше систем, и в долгосрочной перспективе это окупается.

Работа «на тепло»

Многие чиллеры могут работать и по обратному холодильному циклу, вырабатывая тепло вместо холода. Это сродни реверсивному режиму работы кондиционеров — режиму работы «на тепло». В этом случае конденсатор чиллера играет роль испарителя и забирает тепло из окружающей среды, а в испарителе (который теперь стал конденсатором) тепло передается холодоносителю. Кстати, холодоноситель в этом случае уместнее именовать теплоносителем.

Система чиллер фанкойл представляет собой такую систему кондиционирования воздушных потоков, в которой циркулирует не стандартный газ-хладагент, а специальная незамерзающая жидкость. Охлаждение устройства обеспечивается холодильной установкой, предназначенной для поддержания необходимого температурного режима указанной жидкости.

Чиллер является обыкновенным кондиционером, но принцип его работы заключается в том, что через испаритель проходит не газообразное вещество, а вода. Данная жидкость подаётся к фанкойлам посредством системы трубопроводов. Работа фанкойлов, расположенных в кондиционируемых помещениях, аналогична работе узлов сплит-систем.

Фанкойл может быть установлен на довольно значительном расстоянии от чиллера.

Значение указанной величины зависит исключительно от мощности насосов. Количество фанкойлов, которые являются составляющими элементами системы кондиционирования, определяется лишь мощностью чиллера. Соединение чиллера с фанкойлами выполняется посредством водопроводных труб, что несколько снижает цену всей системы.

Что такое система чиллер-фанкойл?

Оборудование, называемое чиллер-фанкойл, предназначено для поддержания комфортного микроклимата в помещении в любую пору года. Агрегат устанавливают в постройках любой этажности, конфигурации, назначения и площади.

Преимущества и недостатки системы

Данные устройства кондиционирования имеют следующие преимущества:

  1. Можно использовать воздуховоды любой протяженности. Мощность чиллера выбирают в зависимости от длины канала. Даже при удалении агрегата от помещения на сотню метров система будет работать с одинаковой производительностью.
  2. Наружный блок компактный и после установки не портит фасад здания, он занимает мало места.
  3. Комплектующие системы стоят недорого. Монтаж обходится не так дорого, как установка сплит-системы, потому что используют не медные, а обычные трубы.
  4. Оборудование совершено безопасно для людей, потому что летучие газы не выходят за пределы агрегата.
  5. Систему легко адаптировать под определенные условия работы и настроить в интерактивном режиме.

К недостаткам можно отнести высокую стоимость внутреннего и наружного блоков, сложный процесс монтажа, а также существенные расходы энергоресурсов. Кроме этого, оборудование издает сильный шум во время работы.

Принцип работы системы

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Самое простое устройство работает по следующему принципу: в зависимости от необходимости нагрева или охлаждения помещения радиатор доводчика подает нагретую или холодную жидкость в теплообменник. Здесь жидкий носитель охлаждает или подогревает воздух, а вентилятор подает подготовленные воздушные массы в помещение.

В сложных агрегатах доводчики смешивают воздушные массы в помещении с воздухом, подающимся посредством кондиционера с улицы. Доводчик поддерживает требуемую температуру носителя. Он проходит через радиатор, где происходит нагрев или охлаждение воздушных масс. Чтобы система не работала непрерывно, в ней установлены обходные трубы с вентилями и термоэлектрическим приводом.

В хода работы радиатора образуется конденсат, который стекает в приемный лоток. Из него влагу выкачивает дренажный насос, к которому подключен поплавковый клапан. Затем вода попадает в приемную трубу, а оттуда в канализацию.

Область применения системы

Поскольку оборудование предназначено для поддержания комфортного микроклимата в помещениях, оно востребовано на следующих объектах:

  • большие производственные и складские помещения (не исключением являются и объекты с особыми санитарными условиями эксплуатации);
  • гостиничные комплексы;
  • развлекательные, административные и торговые здания;
  • рекреационные объекты с большим количеством помещений;
  • лечебные учреждения;
  • супермаркеты;
  • бизнес-центры.

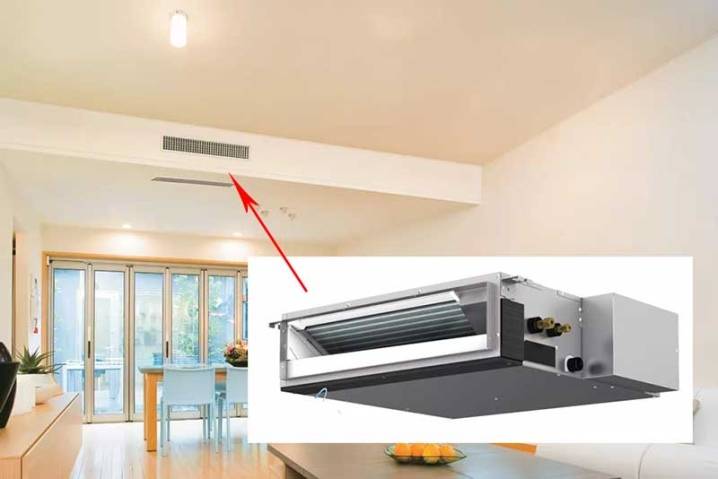

Монтаж кассетного и канального типов фанкойлов

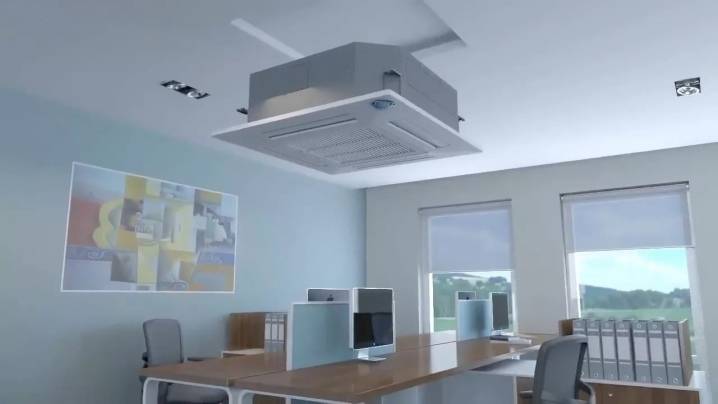

Кассетные фанкойлы устанавливают чаще всего там, где есть подвесные потолки. Обычно мастера понимают, что видна будет только декоративная часть, поэтому покупают их чаще всего без корпуса, а устанавливают, снабжая лишь декоративной панелью. Обычно в качестве ширмы используется сетка-жалюзи, распределяющая потоки воздуха.

Фанкойлы кассетного типа встраиваются в существующую систему каркаса потолка

Канальные же фанкойлы чаще используют для более просторных площадей, таких как большие торговые центры или офисы. Обычно несколько приборов объединяются в единую систему. Сеть нагревательных и охлаждающих труб с жидкостями идёт централизованно сразу для нескольких фанкойлов в одном или нескольких помещениях. Их устанавливают внутри вентиляционной системы за подвесным потолком и за фальшстенами.

Чаще всего фанкойлы устанавливают в центре помещений, реже – возле стен или углов, а все коммуникации «прячутся» в запотолочном пространстве.

Процесс монтажа фанкойла

Кроме того, другим существенным отличием фанкойлов канального типа является их возможность установки не только под потолком, но и в смежной комнате. В этом случае оборудование становится едва ли не единственным решением для кондиционирования небольших комнат и коморок с низким потолком. В этом случае воздух подаётся по трубам вентиляции, а качество фильтрации зависит только от производительности доводчика.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Какими бывают четырехтрубные фанкойлы?

В основном четыре трубки для подключения имеют кассетные, канальные или настенно-подпотолочные модели. Установки, которые монтируются на стену, всегда оснащаются только двумя трубками. Помимо основных режимов работы существует множество дополнительных функций, которые осуществляет четырехтрубный фанкойл.

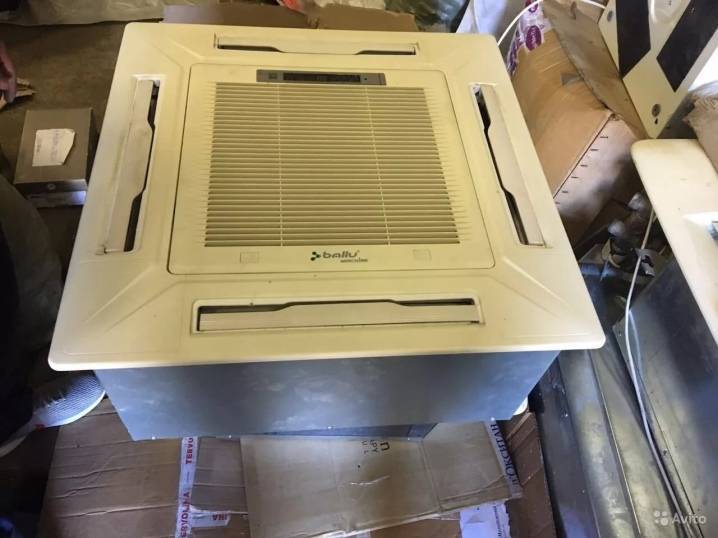

Кассетные модели оснащаются:

  • ИК-пультом. Применяется для управления установкой. С его помощью меняется скорость и интенсивность подачи воздуха, включение и выключение дополнительных функций (автоматический поворот жалюзи, смена наклона заслонок, переключение режимов тепло/холод).
  • Системой автоматики. Носит защитную функцию, регулируя работу и предохраняя от выхода из строя компоненты установки.
  • Дренажной системой. При помощи насоса поднимает уровень конденсата.
  • Электроприводом воздушных заслонок.
  • Воздушными фильтрами для очистки воздуха от примесей и частиц пыли.

Также кассетные фанкойлы могут дополнительно комплектоваться проводным пультом управления и трехходовым клапаном. Данные модели устанавливаются в пространство между строительным и подвесным потолком. Выпускаются как стандартных, так и компактных габаритов. В одну систему могут быть включены несколько установок, что делает возможным обслуживание больших зданий с множеством изолированных помещений.

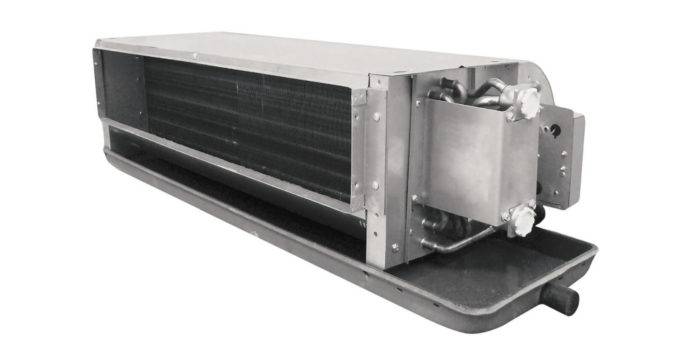

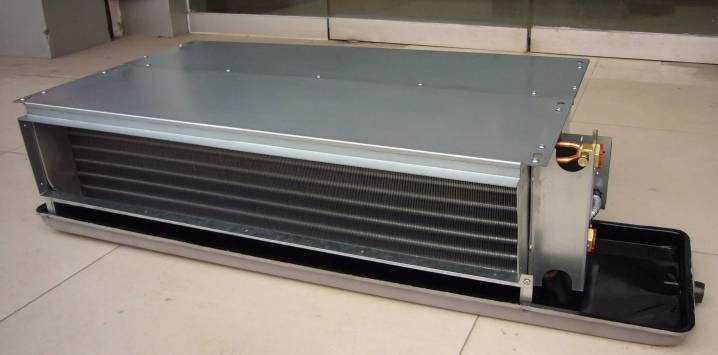

Канальный фанкойл

Монтаж оборудования осуществляется в межпотолочном пространстве. Установка может быть скрытой или открытой. Аппарат может иметь различную мощность (низко-, средне-, высоконапорные модели).

Помимо охлаждения или нагрева, установка осуществляет подмес свежего воздуха и его фильтрацию. Для управления оснащается электромеханическим термостатом. Также опционально приобретается трехходовой клапан, который обеспечивает регулировку производительности.

Канальные четырехтрубные фанкойлы применяются в маленьких по площади магазинах и внушительных производственных цехах, торговых комплексах, кинотеатрах, ресторанах.

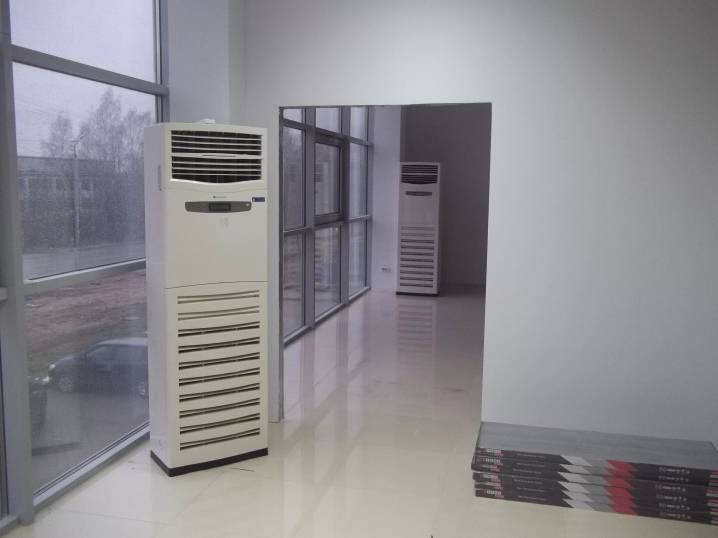

Напольно-подпотолочный фанкойл

Применяется для поддержания комфорта в офисах, магазинах, номерах гостиниц, комнатах в частных домах с внушительной площадью и низкими потолками.

Подобные аппараты размещаются чаще под потолком. Также есть возможность напольного монтажа. В этом случае блок крепится вертикально у стены.

Напольно-подпотолочные модели работают в широком температурном диапазоне. Обладают возможностью поддерживать комфорт в помещении большой площади. Могут устанавливаться там, где для других моделей не нашлось места: на стене, под потолком, под окнами, над мебелью.

Классификация

Есть два основных вида фанкойлов – двухтрубные и с четырьмя магистралями. Первые подключаются к одному источнику рабочей жидкости, вторые могут одновременно использовать два – чиллер и устройство для нагрева воды.

В последнем случае возможно быстрое переключение модуля с режима охлаждения на нагрев и обратно. У двухтрубных моделей это трудоемкая работа, нужно физическое переключение магистралей между источниками обработки жидкости.

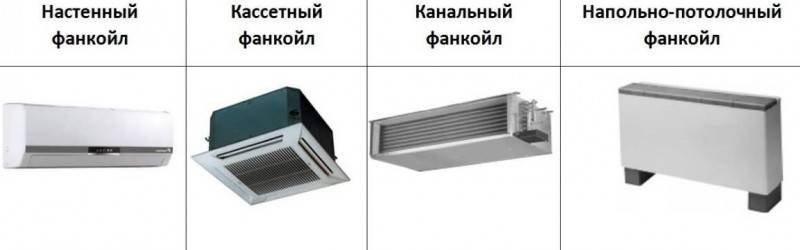

Классификация по конструкции:

По способу монтажа – напольные, потолочные или настенные.

  • Кассетные. Монтируются в подвесной потолок, не имеют внешнего корпуса.
  • Канальные. Устанавливают в каналы приточной вентиляции. Модели отличаются числом воздушных потоков – от 1 до 4.
  • Расход воздуха – низко, средне или высоконапорные. Первые создают воздушный напор до 45 Па, вторые – до 100 Па. Высоконапорные могут формировать воздушный поток с силой 250 Па.

Для плавного изменения температуры жидкости комплектуются трехходовым клапаном. Виды используемых вентиляторов – центробежный или диаметральный. Теплообменник змеевидный, состоит из медной трубы. Для увеличения площади на него устанавливаются ребра из алюминия.

Совет. В некоторых моделях есть пылевые фильтры. Они очищают воздух от посторонних примесей, защищают элементы устройства от загрязнений

Это важно для помещений с особыми требованиями к микроклимату.

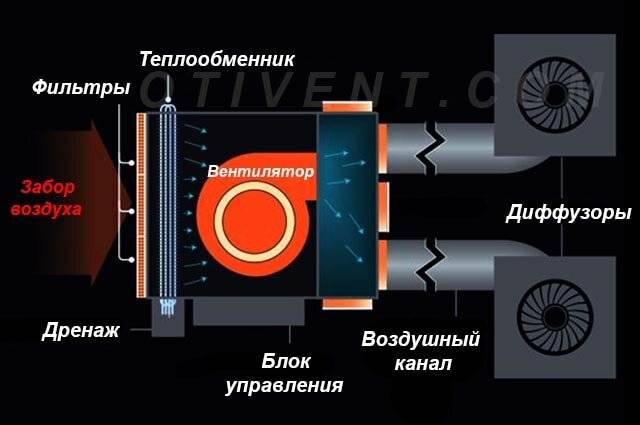

Принцип работы фанкойла

Как и кондиционер, фанкойл не берет участия в воздухообмене помещения, лишь некоторые виды способны подмешивать часть наружного воздуха к воздуху в помещении. Основной задачей фанкойлов является нагрев или охлаждение воздуха в помещении, доводя его до заданных параметров. Поэтому фанкойлы иногда называют «доводчиками». Принцип действия фанкойлов:

  1. Вентилятором, воздух из комнаты нагнетается в корпус фанкойла.
  2. Под давлением воздух проходит сквозь теплообменник, меняя при этом свои параметры.
  3. Далее, охлаждённым, он подается в рабочую зону.

При охлаждении воздуха в теплообменнике ниже температуры точки росы, происходит выпадение конденсата на поверхности, который скапливается в поддоне фанкойла. Дренажным трубопроводом он выводится за пределы здания.Принцип работы фанкойла идентичен работе кондиционеров. Главным различием и преимуществом первого считается теплоноситель – вода. Благодаря которому можно использовать трубы различных материалов, и увеличить длину трассы от внешнего к внутреннему блоку до 100 м.

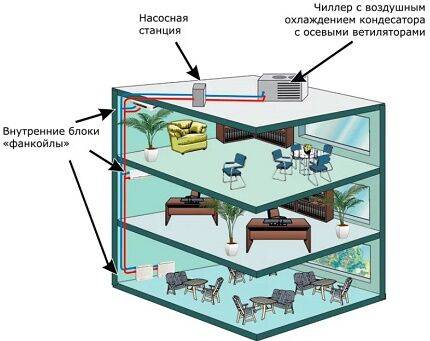

Составные части схемы чиллер-фанкойл

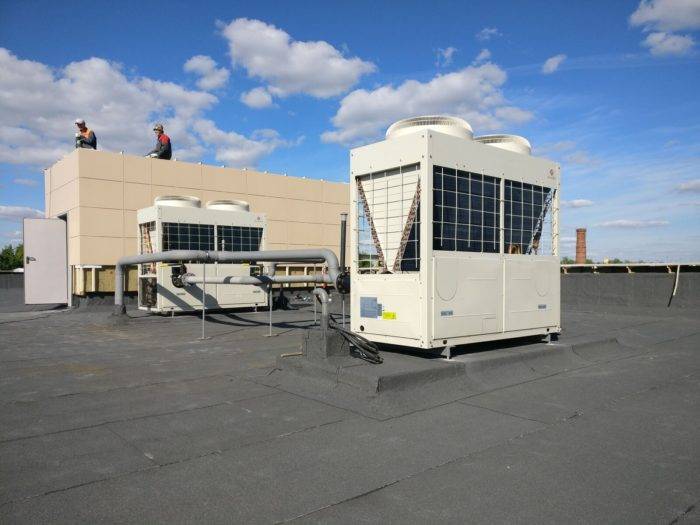

Роль охлаждающего устройства отведена чиллеру — внешнему блоку‚ производящему и подающему холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Этим она и отличается от других сплит-систем, где в качестве теплоносителя закачивают фреон.

Для движения и передачи фреона, хладагента, нужны дорогие медные трубы. Здесь же с этой задачей прекрасно справляются водопроводные трубы с теплоизоляцией. На ее работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют работоспособность уже при -10⁰. Внутренним теплообменным агрегатом является фанкойл.

Он принимает жидкость с низкой температурой, затем передает холод в воздушную среду помещения‚ а нагретая жидкость возвращается назад в чиллер. Фанкойлы устанавливают во всех комнатах. Каждый из них работает по индивидуальной программе.


Основные элементы системы — насосная станция‚ чиллер‚ фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от того‚ какой силой обладает насос. Число фанкойлов пропорционально мощности чиллера

Обычно такие системы применяют в гипермаркетах‚ торговых комплексах‚ сооружениях‚ возведенных под землей‚ гостиницах. Иногда их используют в качестве отопления. Тогда по второму контуру в фанкойлы подают нагретую воду или переключают систему на котел отопления.

Преимущества установки

Выше мы уже говорили о преимуществах самой системы, Особо отметим еще раз, что смонтировать ее несложно.

Стоимость комплектующих невысокая. Она проста в обслуживании и ремонте. К тому же ее можно спроектировать под любой тип зданий.

Область применения

В основном устройства такого типа используются в:

  • В офисных помещениях.
  • Больницах.
  • Супермаркетах и других торговых точках.
  • Гостиничных комплексах.

Стоимость

Цена на изделие зависит от стоимости комплектующих, то есть чиллера и фанкойла.

Для примера приведем стоимость двух изделий.

Фанкойл серии TRUST– 12678 рублей.

Серии Homo– 15609.

Приборы выбраны случайным образом. При этом у первого агрегата выше и производительность и он обслуживает большую площадь помещения, но цена на него ниже, чем у второго.

Отсюда вывод: основной фактор, формирующий цену агрегата – производитель.

Особенности эксплуатации

Основная особенность обслуживания этого типа агрегатов состоит в заправке устройства хладагентом. В этом случае нужно строго соблюдать инструкции, изложенные в техдокументации устройства. Во всем остальном система обслуживается так же, как подобные ей агрегаты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
