Водонагревательный бак: типы, сравнительная характеристика, устройство

Советы и рекомендации

Перед приобретением водонагревателя любой потребитель задается вопросом, устройство с каким типом нагревательного элемента будет лучшим вариантом. Чтобы выбрать более подходящий вид детали, стоит ознакомиться со специфическими особенностями каждой разновидности, а также учесть имеющиеся преимущества и недостатки.

Фланцевые элементы являются стандартными составляющими водонагревателей. Согласно мнению экспертов, в результате их эксплуатации достигается максимальный контакт ТЭНа с жидкостью. Однако коррозия и налет со временем негативно скажутся на работе нагревателя. Многие производители прибегают к дополнительным разработкам, которые помогают замедлить накопление на поверхности детали налета, но открытые виды элементов все же гораздо быстрее выходят из строя. Кроме того, обслуживание мокрых нагревательных деталей является достаточно сложным.

Нагреватели закрытого типа имеют неоспоримое преимущество – их эксплуатационный срок в разы больше по сравнению с элементами мокрого типа. Обусловлено это отсутствием контакта корпуса детали с водой, что исключает негативное воздействие низкокачественной жидкости, которой обеспечиваются города.
Кроме того, производители водонагревательных баков, в которых используется ТЭН закрытого типа, покрывают внутреннюю часть корпуса бака и фланцы крепления специальными защитными эмалями. Средства имеют в своем составе стеклофарфор или титан, которые выступают в качестве барьера, препятствующего образованию накипи, а также возникновению коррозии поверхности водонагревательного устройства.

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

Снижение КПД водонагревательного оборудования;
Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.

Преимущества и недостатки

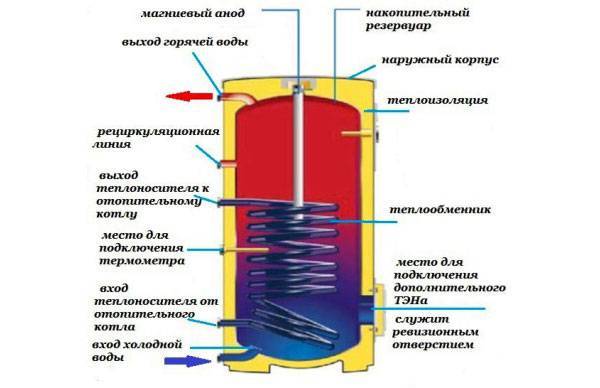

Плюсы комбинируемого бойлера:

Долгий срок службы.
Энергоэффективность. Значительно снижаются затраты на электроэнергию зимой за счет нагрева воды теплоносителем отопительной системы.
Комбинированный водонагреватель с электроТЭНом работает на любом виде топлива.
Возможность подключения к оборудованию нескольких водозаборных точек без потери его производительности.
Бесперебойная подача горячей жидкости круглогодично благодаря попеременной/совместной работе теплообменника и ТЭНа.
У многих моделей вода и ТЭН не контактируют, что значительно увеличивает его срок службы.
Автоматическое управление, не требующее постоянного контроля.

Недостатки комбинируемых нагревателей:

Снижение температуры в системе отопления во время нагревания жидкости в бойлере.
Требуется долгое время для прогрева воды.
Крупногабаритное оборудование.
Сложный монтаж, установка требует обязательного вызова специалистов.
Высокая стоимость устройства.

Комбинируемые бойлеры являются универсальным решением вопроса организации горячего водоснабжения для частного дама, большого офиса, общественных учреждений при условиях, когда отсутствует центральная водопроводная система, коммуникации газоснабжения.

Конструкция внутреннего бака

В качестве материала для внутреннего бака может быть использована нержавеющая сталь или углеродистая сталь с эмалевым покрытием и другими покрытиями, защищающими его от коррозии.

Указанный элемент является основным в конструкции накопительного бойлера. Работает внутренний бак при высоких температурах, давлении, а также подвержен коррозии. В основном все конструкции бойлеров неразборные, поэтому срок службы накопительного бойлера в основном зависит от срока службы внутреннего бака. Более длительный срок службы имеют модели, у которых бак выполнен из нержавеющей стали, но они более дорогие.

Конструкция наружного корпуса может быть выполнена из пластмассы или эмалированной стали. Кроме того, что это корпус водонагревателя, он также выполняет и эстетическую функцию.

Толщина теплоизоляционного слоя в большинстве моделей составляет от 2 до 3 см, в основном для этих целей используется вспененный пенополиуретан.

Как сэкономить электроэнергию

Можно немного сэкономить электроэнергию, которую потребляет бойлер в процессе работы. Для этого рекомендуется выставлять температуру нагрева не на максимум (75-85 градусов), а на 55-60. Когда в бак поступает холодная вода и соединяется с той жидкостью, которая там уже находится, понадобится меньше энергии, чтобы разогреть смешанную массу. К тому же температурный режим 55-60 градусов поможет существенно уменьшить процесс образования накипи на нагревателе.

Накипь на нагревателе

Надо выбрать правильное местоположение бойлера, чтобы трубопровод от него до мойки или душа не был слишком длинным. За счет этого тепло от горячей воды будет рассеиваться меньше.

Периодически необходимо производить профилактическую чистку нагревательного элемента от накипи. За счет этой процедуры эффективность его работы повышается – затраты электроэнергии на выработку тепла будут меньше.

Удачные примеры и варианты

Достойный настенный водонагреватель электрического типа, который замечательно вписывается в дизайн помещения и является не только функциональным устройством, но и интересным украшением дизайна. Он не занимает большого количества места и смотрится крайне органично.
Стильный проточный нагреватель воды, который способен вписаться в любой интерьер и стать незаменимым устройством на долгие годы.

Безнапорный водонагреватель, который крайне прост в эксплуатации, имеет доступную цену и мощность от 2 до 8 кВт.
Бойлер, для которого необходимо большое количество места. Чаще всего подобные водонагреватели используются в отдельных помещениях, предназначенных для бойлеров. Бочкообразная форма устройства способствует удержанию тепла и позволяет расходовать малое количество электроэнергии. Подобный вариант является оптимальным, с точки зрения комфорта и экономии.

Плоский нагреватель воды, имеющий пульт. Он крайне компактный и легко впишется в любой дизайн. Устанавливается подобный бойлер довольно просто. Чаще всего данный вариант используется, чтобы мыть посуду на даче.
Вариант, позволяющий греть воду на дачных участках без каких-либо проблем. Может стать украшением для любого дизайна.

Оригинальный бойлер в сборе с мойкой. Часто используется в загородных домах, подчеркивает стиль интерьера, крайне удобен в использовании.
Стильный и оригинальный бойлер, который устанавливается в ванной комнате.

Такой плоский водонагреватель способен стать украшением для любой ванной комнаты.
Компактный водонагреватель «Термекс», не портящий вид интерьера и органично вписывающийся в дизайн помещения. Миниатюрность устройства и привлекательный вид позволяют ему стать частью оформления комнаты.

О том, как выбрать водонагреватель, смотрите в следующем видео.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
ни в коем случае не устанавливайте изделие на неотапливаемой даче;
в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 65 0 C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Особенности

Электрические водонагреватели пользуются большим спросом, за счет чего на рынке такая продукция представлена в большом многообразии. Обусловлен спрос на такие устройства высокой стоимостью горячего водоснабжения, а также периодическим отключением горячей воды в некоторых районах.

Последние модели бойлеров имеют специальный элемент, за счет которого происходит нагрев воды в закрытой емкости. Он представляет собой внутренний аккумулятор. Такое приспособление принято называть ТЭН. Исходя из принятой аббревиатуры, ТЭН расшифровывается как «трубчатый электронагреватель».

Собирается устройство из проволочной спирали, которая помещается в металлическую оболочку, за счет которой провода не соприкасаются с водой, но нагревают трубку. В нагревателе такая деталь находится внутри, контактируя в процессе работы с водой. В результате прохождения тока через ТЭН происходит нагрев имеющейся в бойлере жидкости. Металлическая трубка, как правило, изготавливается из «нержавейки» или медного сплава. Электротэны являются основными элементами водонагревательных баков любого типа. В качестве источника питания прибора выступает электрическая сеть.

ТЭНы, устанавливаемые в водонагревателях, могут быть двух типов. Каждому типу элемента присущи специфические особенности.

Структура биосферы и ее состав

Живое вещество Вернадский описывал как общее число всех живых организмов населяющих планету в данный период времени.

Основные свойства:

В нем сосредоточено огромное количество энергии;
скорость течения реакций в живом организме быстрее, чем в искусственно созданных условиях;
составляющие живого вещества стабильны только в жизнеспособном организме;
возможность существовать в разных условиях, заполняя все пространство. Это явление Вернадский назвал «всюдностью жизни»;
отдельные особи всегда являются частью экосистемы;
живое вещество эволюционирует, приобретает новые свойства, адаптируется к изменчивости внешней среды.

Биогенное вещество – продукты жизнедеятельности живого. В процессе жизни организмы пропускают через себя многократно все составляющие биосферы, так образуются залежи нефти, газа, угля, торфа и др.

Косное вещество – формируется без участия живой материи (небиогенные горные породы, минералы).

Биокосное вещество – создается при взаимодействии живого и неживого (вода, приземная атмосфера, почва).

Структура и состав биосферы

Живое вещество распределено не равномерно на просторах земли, ее концентрация увеличивается возле экваториальной плоскости, на полюсах планеты жизни мало.

Скопление живых организмов находятся на границах слоев биосферы: на дне океана – проходит граница между литосферой и гидросферой, в поверхностных водах Мирового океана – рубеж между гидросферой и атмосферой, на границе литосферы и атмосферы находится почва – место обитания микроорганизмов, насекомых, других животных. В этих местах создаются благоприятные условия для существования: высокая концентрация кислорода, доступ к солнечному свету, влага, питательные вещества.

Соотношение видов живых организмов показывает преобладание растительности, она занимает 99% от всего живого, животные – 1%, люди – 0,0002%.

Формы, размеры и тип управления бойлеров

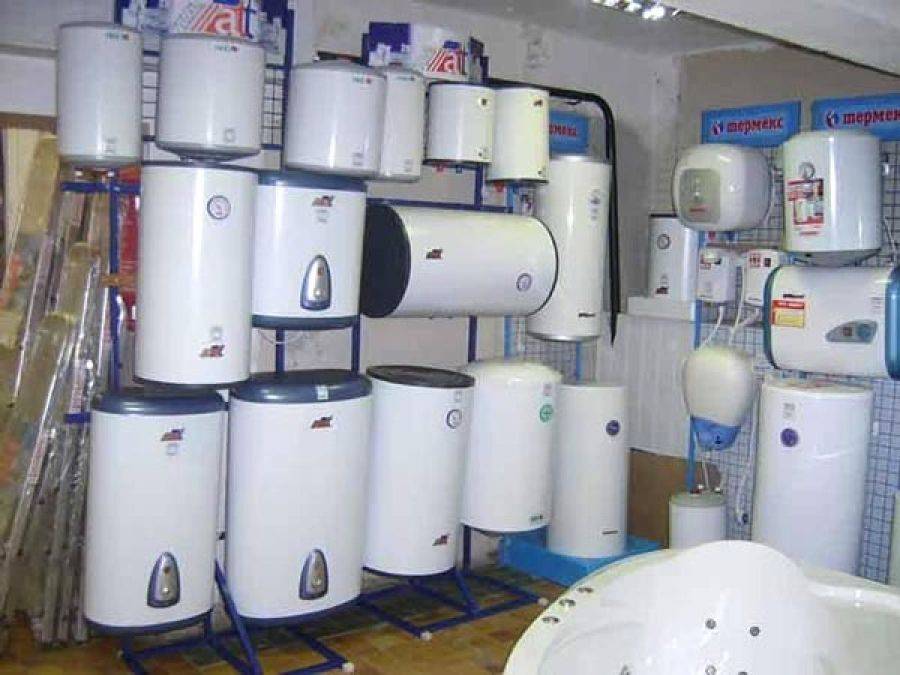

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

Различный объем — чаще всего покупают модели от 10 до 100 литров.
Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Классификация бойлеров по способу нагрева воды

В соответствии с методом нагрева воды все существующие бойлеры можно классифицировать на накопительные и проточные.

Модели водонагревателей

Накопительные водогрейки

Конструкция накопительного бойлера представляет собой герметичный бак. Сначала емкость наполняется жидкостью, и лишь после этого начинается ее подогрев. Главной характеристикой накопительного бойлера является его объем.

Технические характеристики водонагревателей накопительных Ariston Shape Small

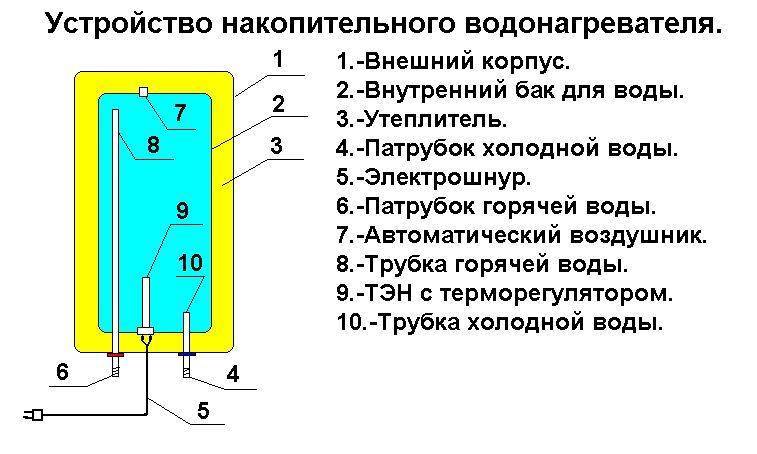

Накопительные водонагреватели, схема

Расход электроэнергии средний. Все современные модели накопительных водонагревателей могут работать в стандартном и ускоренном режимах. Стандартный режим подходит для регулярного использования, ускоренный создан специально для тех ситуаций, когда неожиданно появилась потребность в небольшом объеме теплой воды.

К числу важных преимуществ накопительного бака следует отнести простоту его установки и подключения к системе водоснабжения, удобство эксплуатации, возможность включения в обыкновенную электрическую сеть.

Устройство газового накопительного водонагревателя

Главным же недостатком подобного рода агрегатов является их размер. При этом, чем больше объем бака, тем он тяжелее. Придется не только придумать, куда повесить бочку, но и убедиться, что стена сможет выдержать ее вес.

Электрические накопительные водонагреватели Ariston

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания.

Накопительные водонагреватели лучше всего подходят для установки в квартирах и домах, использующихся для постоянного проживания

Проточные водонагреватели

Схема устройства проточного водонагревателя

Правильный выбор водонагревателя

Такие агрегаты лишены ключевых недостатков своих накопительных «собратьев». Проточный водонагреватель – это компактный агрегат, обеспечивающий практически моментальный нагрев воды. Жидкость подогревается в процессе прохождения через бойлер, что избавляет от необходимости ее накапливания и позволяет экономить пространство, необходимое для установки прибора.

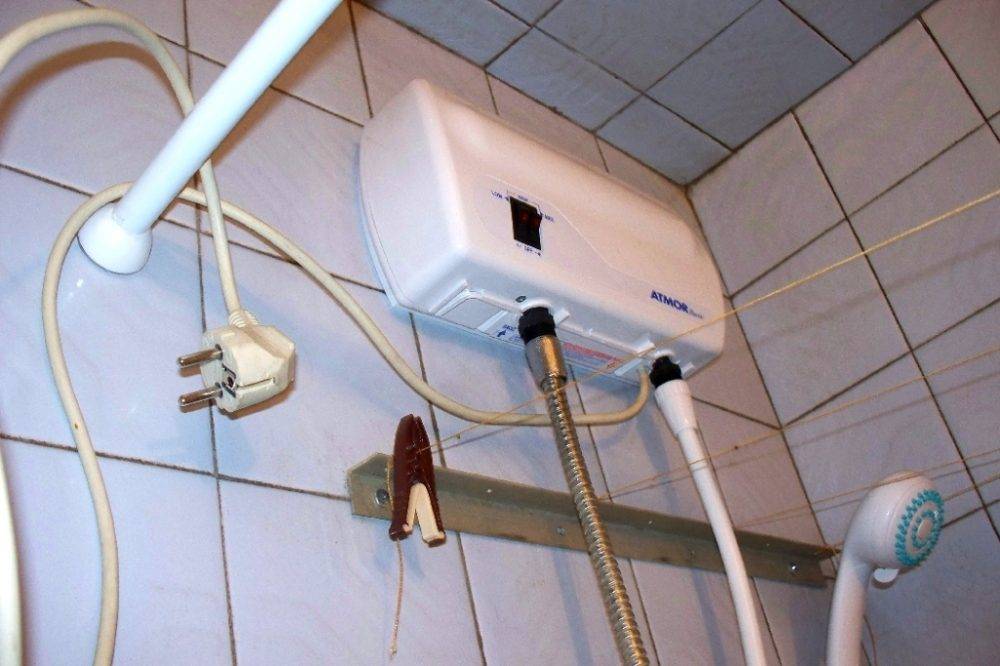

Проточный водонагреватель

Главные недостатки проточного водонагревателя – это высокий расход электроэнергии и большие нагрузки на сеть. При этом подобного рода агрегаты требовательны к электропроводке – просто зафиксировать прибор на стене и включить его в розетку в большинстве случаев нельзя.

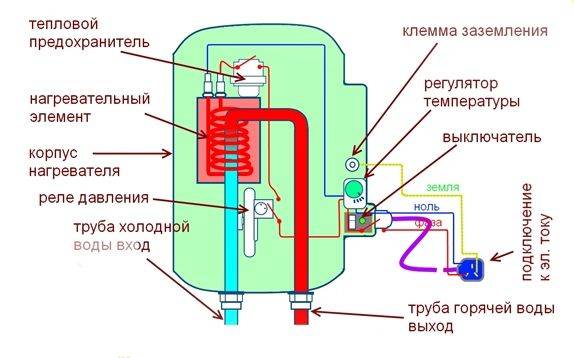

Устройство электрического проточного водонагревателя

Проточные модели лучше всего подходят для кухонь, дач и домов, не использующихся для постоянного проживания.

Проточный водонагреватель на кухне

Наливной водонагреватель

Наливные электрические водонагреватели

Для участков без водопровода (сада, дачи и т.п.) прекрасно подойдет наливной водонагреватель. Конструкция выполнена в виде емкости средним объемом 15-20 литров. Изделие имеет небольшой вес, что позволяет повесить его практически в любом месте.

Устройство и установка наливного электрического водонагревателя

Принцип использования такого водонагревателя следующий:

в емкость наливается вода;
нагреватель включается в электросеть;
спустя некоторое время (в зависимости от мощности установленного ТЭНа) можно открывать кран и использовать подогретую воду на свое усмотрение.

Электрическая схема наливного электрического водонагревателя

При необходимости к водогрейке подключается шланг с душевой лейкой.

Технические характеристики наливных электрических водонагревателей

Устройство и принцип работы электрического бойлера

Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:

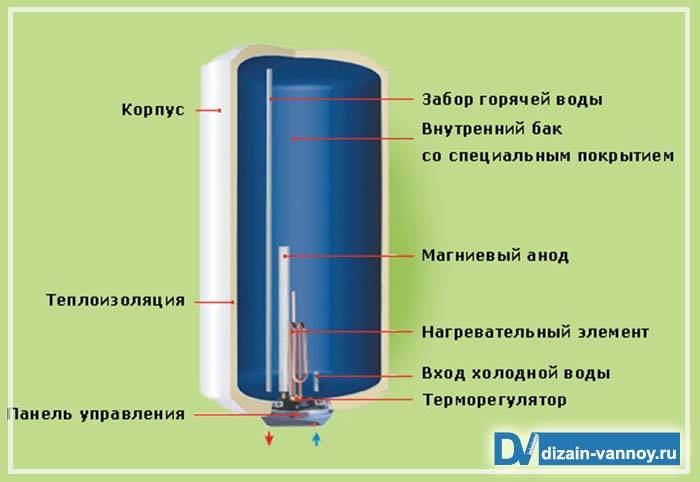

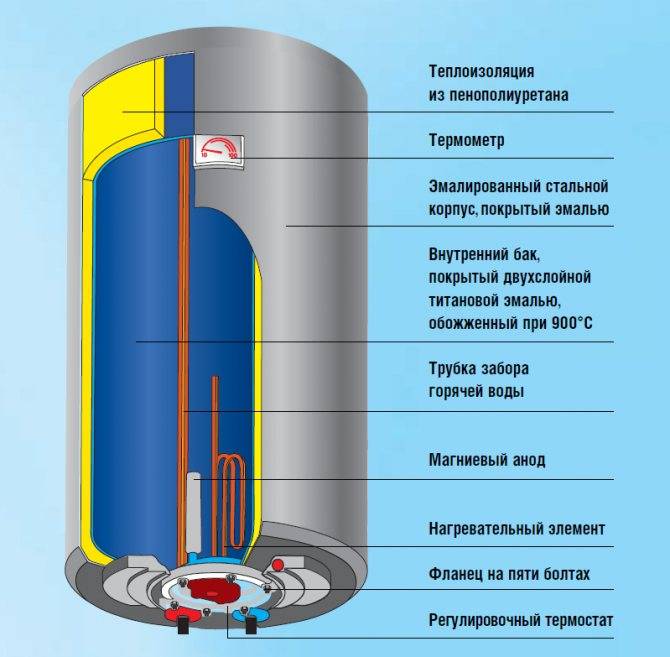

Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75оС.
Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85оС.
Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
О работе водонагревателя сигнализирует индикаторная лампочка.

Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.

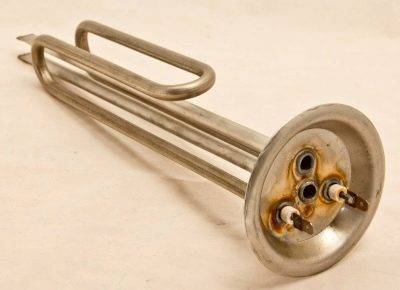

Разновидности ТЭНов

По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:

Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.

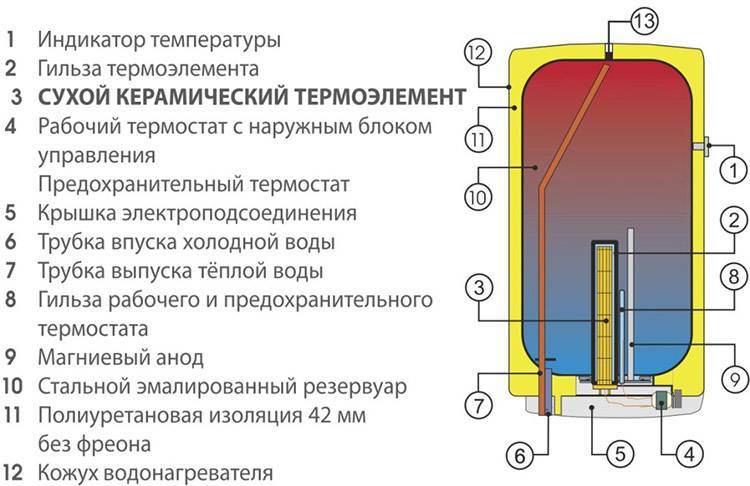

Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.

Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.

Газовый проточный или накопительный водонагреватель – что лучше? Сравниваем достоинства и недостатки

Мы понимаем, что Вам не терпится поскорее изучить интересных представителей современного рынка и почитать отзывы о газовых накопительных водонагревателях

Но перед этим наша редакция хочет рассказать о ещё одном важном пункте в нашем обзоре – о преимуществах и недоработках накопительных и проточных видов бойлера. Эти знания в будущем помогут Вам лучше сориентироваться при выборе оптимального устройства в соответствии с потребностями

Накопительный вариант	Проточный вариант
Достоинства	Недостатки	Достоинства	Недостатки
Не требуют больших затрат на энергию	Некоторые модификации требуют дополнительной вентиляции	Длительный срок службы без замены основных частей	Требуют очень высокого значения напора воды и газа
Можно распределять воду не только в ванну, но и на кухню	Стоимость изделий значительно выше, чем среди электрических «коллег»	Экономно расходуют все необходимые ресурсы	Для полноценной работы в обязательном порядке требуется наличие дымоотвода
Не нуждаются в постоянной большой мощности для нагрева воды	Крупные габариты и вес продукции	Компактные размеры и стильный дизайн	Высокий риск пожарной опасности при несоблюдении правил

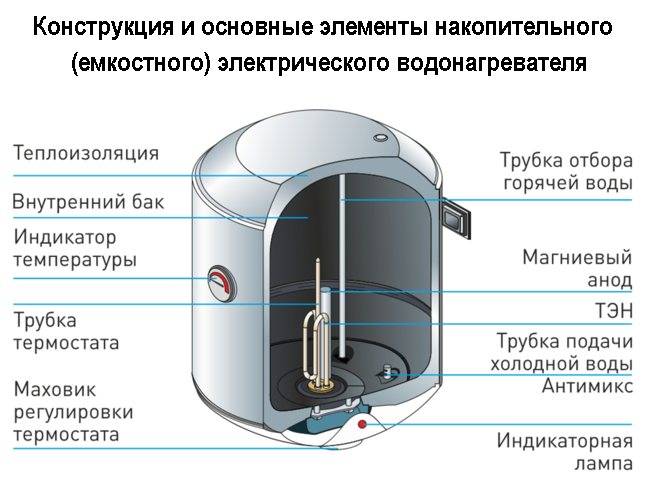

Конструкция накопительного водонагревателя

У водонагревательного оборудования накопительного типа основным нагревательным элементом является ТЭН. Мощность, потребляемая такими приборами, как правило, варьирует в пределах 1-3 кВт, что позволяет запитывать устройство от стандартной электрической сети.

Модели, которые рассчитаны на потребление 6 кВт, нуждаются в подключении к специальной силовой линии. Некоторые современные модели обладают не одним, а двумя ТЭНами. Они позволяют регулировать уровень нагрузки на сеть и показатели прогрева воды.

Вне зависимости от количества нагревательных элементов, конструкция электрического бойлера представлена:

внутренним резервуаром;
ТЭНом или ТЭНами;
магниевым или титановым «жертвенным» анодом;
наружным или внешним корпусом;
патрубком на подвод холодной воды;
трубой на отбор горячей воды;
термометром;
теплоизолирующим слоем;
термостатом с регулирующим устройством;
декоративной защитной крышкой;
диодом или лампой индикатора;
кронштейнами для фиксации при настенном исполнении прибора.

Показатели сохранения тепла напрямую зависят от теплоизолирующих качеств. Как правило, самые популярные и востребованные у потребителей модели водогрейного оборудования, характеризуются остыванием воды в пределах 5-7°С за сутки. Следует отметить, что слишком объёмная теплоизоляция может негативно сказаться на габаритах прибора.

Устройство накопительного водонагревателя для вертикального монтажа

Важным элементом конструкции является термостат, позволяющий эффективно контролировать температурный режим нагреваемой воды. Повышенный уровень безопасности обеспечивается наличием дополнительного термостата, а экономичность водогрейного прибора зависит от параметров нагрева воды.

Защита внутренней части накопительного резервуара от коррозийных изменений достигается применением магниевого анода, замена которого в обязательном порядке осуществляется, как правило, раз в полтора года.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.
