Расчет проводки и выбор схемы питания квартиры
Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.
Расчет электропроводки
Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.
Итак:
- Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
- Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.
- Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
- В итоге мы получаем следующую формулу: I=P/U
Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.
Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

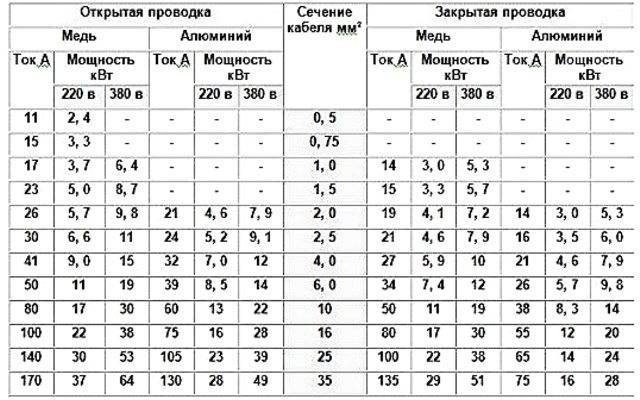

На фото представлены номинальные токи проводки разного сечения и материала изготовления
Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.
Выбор схемы питания квартиры
Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.
- Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм2 или алюминиевый провод сечением в 4 мм2. Но в современных даже однокомнатных квартирах такое маловероятно.
- Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

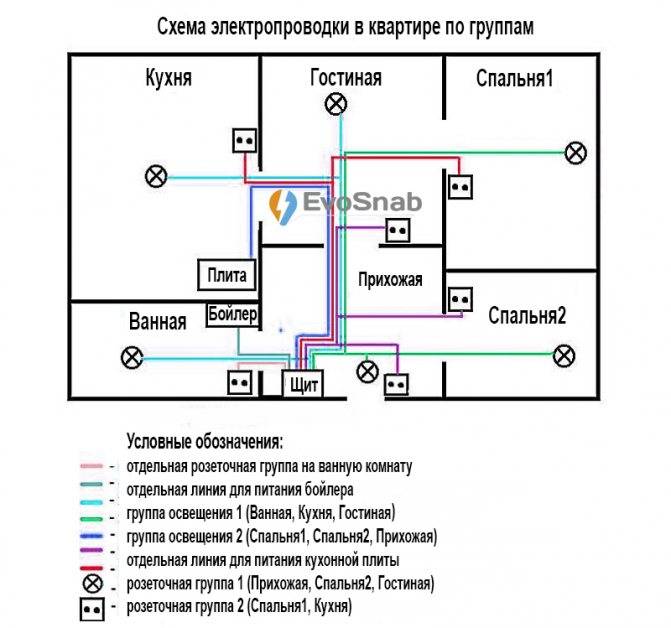

Возможная схема питания вашей квартиры
- Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
- Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
- В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.
Электрика в двухкомнатной квартире Хрущевке 41 м2
Проводимые роботы.
Вопрос смены электрики , в домах построенных во времена социализма, очень актуален. Если принято решение провести капитальный ремонт, вы должны четко понимать, существующая электрика не в силах справиться с нагрузкой современных бытовых электроприборов. Следует воспользоваться случаем и решить вопрос со старыми коммуникациями. К найму мастеров нужно отнестись со всей серьезностью, так как от качества проведенных работ, зависит комфортное проживание семьи, безопасность и сохранность электроприборов. Срок эксплуатации алюминиевой проводки давно истек, а капитальный ремонт не разу не производился. К сожалению, полную смену электрики в подобных домах провести достаточно сложно и без специального оборудования не обойтись.
Что нужно учитывать при замен электрики в 2-х комнатной хрущевке
Работа представляет собой определенный, довольно непростой алгоритм, поэтому вам желательно обратиться к настоящим специалистам. Наши электрики, обладают навыками и немалым стажем электромонтажной работы в двухкомнатных хрущевках. Последовательность работы в следующем; проверка всей линии, поиск слабых точек, выявление их и обсуждение. Далее составляется план, после отключения сети проводится демонтаж старой электрики и осуществление монтажа новых розеток и выключателей. Отталкиваясь от площади квартир и конкретных планировок, а также текущего состояния домов и квартир, наши специалисты всегда дают уместные советы и помогают правильно определиться с покупкой комплектующих. Например, монтаж электрики в двухкомнатной хрущевке имеет свои особенности, связанные с тем, что в здании чаще всего используется старая электросеть. По этой причине требуется серьезный план по подготовке проектов, часто бывает, что в одном помещении приходится размещать множество электроприборов.
Количество точек в двухкомнатной квартире Хрущевке 41 м2
№ | помещения | модуль | Кол-во | ||
1 | Комната 1 | выключатель | 1 | ||
розетка | 3 | ||||
вывод под светильник | 1 | ||||
2 | Комната 2 | выключатель | 1 | ||
розетка | 2 | ||||
вывод под светильник | 1 | ||||
3 | Коридор | выключатель | 1 | ||
блок | |||||
выключатель | 2 | ||||
розетка | 1 | ||||
вывод под светильник | 1 | ||||
4 | Кухня | розетки | 2 | ||
вывод под светильник | 1 | ||||
5 | Ванна | вывод под светильник | 1 | ||
6 | Туалет | вывод под светильник | 1 | ||
7 | Подключение к автоматам | 2 | |||
Таблица приводит список работ по электрике квартиры в стандартной комплектации (стоимость материалов в цену не входит). Цена электромонтажных работ в 2-х комнатной квартире Хрущевке 41 м2 составляет 23000 рублей. Более подробный прайс-лист на электромонтажные работы, единичные расценки, можете посмотреть здесь.
Оптимальное соотношение цены и качества – выбор умных людей.
Вам остается только позвонить и сделать заказ.
Т. +7 (812) 740-51-93
Что собою представляет панельный дом?
Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.
Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.
Варианты проводки для панельного дома
Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.
Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).
Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.
Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.
В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.
Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.
Срок эксплуатации
Сроки эксплуатации электропроводки устанавливаются ведомственными строительными нормами. Алюминиевая проводка должна эксплуатироваться не более 20 лет, медная может использоваться до 40 лет.
Именно поэтому, при производстве ремонта в квартире, настоятельно рекомендуется заменять целиком проводку с алюминиевыми жилами на медную электропроводку.
При возведении новых зданий алюминиевую проводку уже не устраивают, а в квартирах, так называемого, старого фонда, она, скорее всего, свой срок отработала. Замена электропроводки в хрущевке обязательна, так как такие здания строились более чем полвека назад.
К тому же сети были рассчитаны на нагрузку не более 3-4 кВт, а в настоящее время, с большим количеством бытовых электроприборов, потребность в электроэнергии одной квартиры может превышать 10 кВт.
Можно самостоятельно поменять проводку в квартире, не прибегая к помощи квалифицированных электриков. Для этого необходимо знать требования нормативных документов и обладать некоторыми навыками в работе.

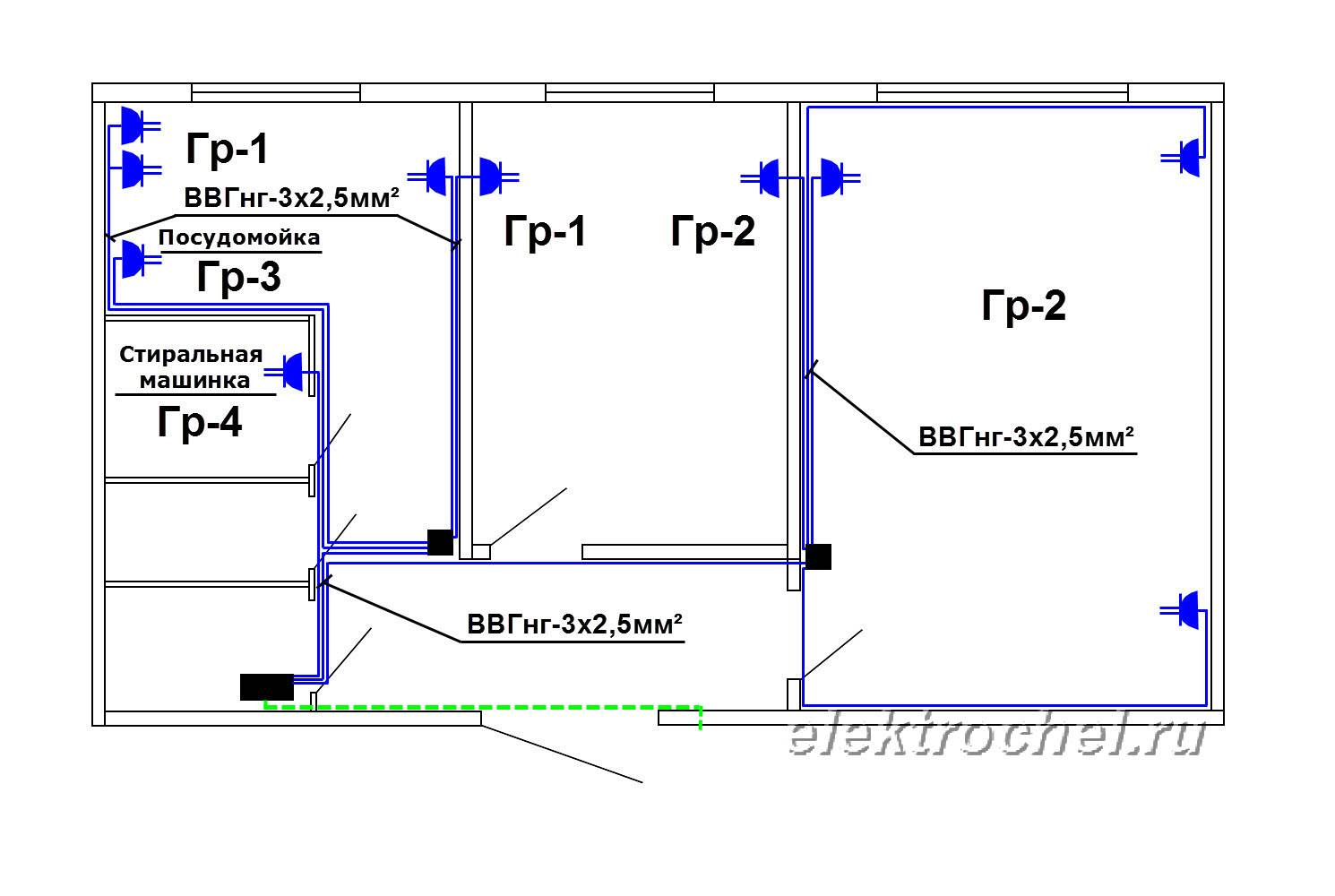

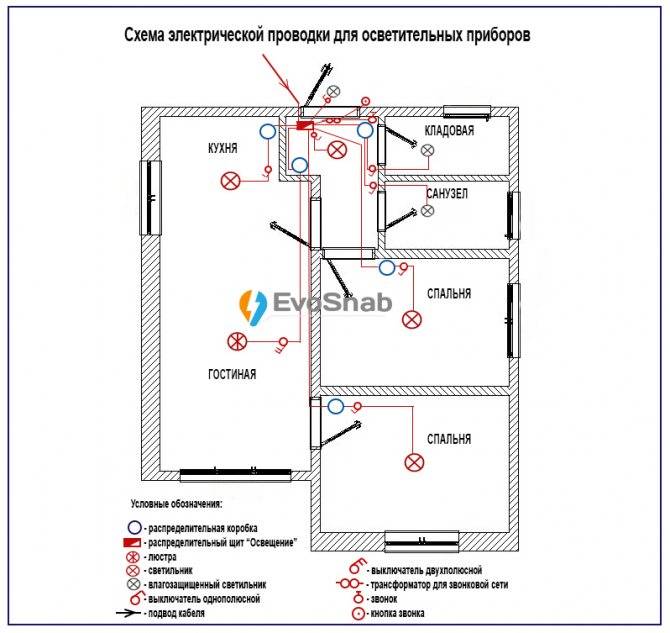

Схема электропроводки
Замена начинается с составления схемы новой проводки и демонтажа старой.
Схема проводки должна учитывать потребность всех электроприборов в квартире, освещения, систем безопасности (пожарная, охранная сигнализация), линий коммуникационных сетей (телефон, интернет, спутниковое телевидение).
Силовая проводка, освещение и проводка с малыми токами, должны прокладываться отдельно одна от другой.
Расчет нагрузки
При разработке схемы, в первую очередь определяется максимальная нагрузка от всех потребителей в квартире. Для этого необходимо суммировать мощности всех приборов, освещения, электрических систем подогрева пола. В зависимости от полученного значения выбирается сечение вводного кабеля в квартиру.
Для определения этого значения необходимо умножить величину максимальной нагрузки на коэффициент 0.9, учитывающий вероятность одновременного включения всей нагрузки.
После этого величина нагрузки делится на значение действующего напряжения сети. По полученному значению тока, приняв его с запасом в 20%, с использованием таблицы, определяется сечение основного кабеля.
| Сечение токопроводящей жилы, мм2 | Ток *, А, для шнуров, проводов и кабелей | ||
| одножильных | двухжильных | трехжильных | |
| 0,5 | — | 12 | — |
| 0,75 | — | 16 | 14 |
| 1,0 | — | 18 | 16 |
| 1,5 | — | 23 | 20 |
| 2,5 | 40 | 33 | 28 |
| 4 | 50 | 43 | 36 |
| 6 | 65 | 55 | 45 |
| 10 | 90 | 75 | 60 |
| 16 | 120 | 95 | 80 |
| 25 | 160 | 125 | 105 |
| 35 | 190 | 150 | 130 |
| 50 | 235 | 185 | 160 |
| 70 | 290 | 235 | 200 |
Распределительный щит
Недалеко от входной двери необходимо предусмотреть распределительный щит. Назначение его – распределить нагрузку по помещениям квартиры. В щите устанавливаются защитные устройства каждой цепи.
Помещения санузлов защищаются при помощи УЗО (устройств защитного отключения) или дифференциальных автоматов. Сечения кабелей каждой цепи рассчитываются аналогично вводному кабелю, с учетом нагрузки в каждом помещении квартиры.
Отдельные линии
Для электроплиты, духового шкафа, проточного нагревателя воды, стиральной машины (если мощность ее нагревательного элемента более 3,0 кВт) необходимо устраивать отдельные линии от распределительного щита. Каждая линия в квартире должна быть защищена своим автоматом.
На схеме должны быть отражены трассы проводов, места расположения розеток, выключателей, их мощность, высота установки от уровня пола.
Для разводки кабелей размечаются места установки распределительных коробок.
Определяется место установки прибора учета потребленной электроэнергии. В многоквартирном доме, как правило, для этого смонтированы коммунальные щиты на этажных площадках лестниц в подъездах.
Для систем сигнализации помимо трасс проводов определяются места установки пультов управления, датчиков.
Практический совет. При демонтаже старой проводки не нужно спешить с удалением проводов, проложенных в трубах или пустотах, их можно использовать как кондуктор для протягивания новой проводки.
двухкомнатной квартире хрущевке
№ | помещения | модуль | Кол-во | ||
1 | Комната 1 | выключатель | 1 | ||
розетка | 3 | ||||
вывод под светильник | 1 | ||||
2 | Комната 2 | выключатель | 1 | ||
розетка | 2 | ||||
вывод под светильник | 1 | ||||
3 | Коридор | выключатель | 1 | ||
блок | |||||
выключатель | 2 | ||||
розетка | 1 | ||||
вывод под светильник | 1 | ||||
4 | Кухня | розетки | 2 | ||
вывод под светильник | 1 | ||||
5 | Ванна | вывод под светильник | 1 | ||
6 | Туалет | вывод под светильник | 1 | ||
7 | Подключение к автоматам | 2 | |||
Таблица приводит список работ по электрике квартиры в стандартной комплектации (стоимость материалов в цену не входит). Цена на замену электропроводки в 2-х комнатной квартире хрущевке 46м2 составляет 23000 рублей. Более подробный прайс-лист на электромонтажные работы, единичные расценки, можете посмотреть здесь.
Оптимальное соотношение цены и качества – выбор умных людей.
Вам остается только позвонить и сделать заказ.
Т. +7 (812) 740-51-93
Недостатки частичной замены электрической проводки
При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.
Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.
К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.
Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.
Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.
В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.
Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.
Таким образом, к минусам частичной замены электрической проводки можно отнести:
- увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
- увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
- повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.
Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.
Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.
Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.
Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.
Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.
После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.
Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.
Когда и зачем нужно менять старую проводку
Далеко не все из нас живут в новостройках, большинство домов в стране возведено больше четверти века назад. Само собой, и внутреннее оснащение этих зданий давно уже устарело. Так, провода для электросетей в прошлом веке делали из алюминия – металла, сильно подверженного коррозии. Кроме того, со временем его структура меняется, и старые провода становятся очень хрупкими. А это сильно увеличивает риск короткого замыкания и последующего за ним возгорания.
У старой проводки достаточно и других проблем:
- Нет защитного заземления, принятого сейчас повсеместно. Вместо этого – глухозаземленная нейтраль. Разводка старых проводов произведена методом разветвления.
- Отсутствуют УЗО.
- Число розеток в старых квартирах не соответствует потребностям жильцов.
Следует принять во внимание и тот факт, что за пару последних десятилетий количество бытовых электроустройств в квартирах выросло в несколько раз. Почти в каждой семье имеются разного рода кофеварки, миксеры, музыкальные центры, ноутбуки и т
п. Нагрузка на старые электросети заметно поднялась и давно уже не соответствует изначально заложенной в проекте. А это прямой риск возникновения аварийной ситуации и пожара.
Во многих домах из-за старой проводки часто искрят и выходят из строя розетки. При их починке ломаются провода. Из-за утечки тока любая стена может неожиданно ударить вас электрическим разрядом. Иногда, стоит только включить в сеть какой-либо мощный электроприбор, от старых проводов начинает пахнуть плавящейся изоляцией. Если вы заметили хотя бы один из подобных признаков, то старая проводка явно нуждается в срочной замене. Если признаков больше, то времени на размышления у вас почти не осталось.
По масштабу работ замена старой проводки может быть:
- частичной;
- полной.
Частичная замена старой проводки оправдана, если:
- Имеются повреждения (механические или от пожара) лишь одной линии нестарой проводки.
- На одну или несколько линий увеличилась нагрузка, которую провод не способен выдержать. А вот остальную проводку, как и распределительный щиток, еще вполне можно использовать.
- В самом скором времени планируется капитальный ремонт, нужно только немного подождать. В данном случае можно сделать частичный ремонт старой проводки.
Полную замену старой проводки необходимо провести в случаях, когда:
- Ее изоляция ссохла и потрескалась.
- Если вышел срок ее эксплуатации. Для алюминиевой он составляет 20 лет, для медной – 30.
- В квартире или доме старые розетки.
- Старая проводка не выдерживает новые мощности. Например, тонкие провода не справляются с нагрузкой от одновременно включенных в квартире электроприборов.
Если в замене старой проводки нуждаются дома, построенные два десятилетия назад, что уж говорить о хрущевках, многим из которых «за пятьдесят»? Старую проводку делали из алюминиевого провода, который даже не был защищен гофрой. Впрочем, винить проектировщиков бессмысленно: в прошлом веке в квартире, кроме телевизора и холодильника, люстры и утюга, других электроприборов зачастую не имелось. А им мощная сеть была без надобности.
Со временем к стандартному набору добавились электроплиты, микроволновки и чайники, стиральные и посудомоечные машины, пылесосы и кухонные комбайны – и ситуация резко изменилась. Включите в старой квартире пару-тройку таких приборов одновременно – и мгновенно вышибает пробки. Кроме того, каждый раз при перегрузке сети возникает опасность пожара.
Принцип электромонтажа в панельном доме
Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.
Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.
Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода
В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден
Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:
Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.
Распределительный щиток
Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.
В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.
Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.
Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.
Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.
Сколько стоит замена электропроводки в квартире
При замене электропроводки в квартире, стоимость работ зависит в первую очередь от того, какие розетки и выключатели вы планируете сделать — скрытые или наружные. В первом случае проводку (а также розетки, выключатели) выполняют с помощью штробления стен. Во втором случае используется кабель-канал, гофру и тому подобное.
Вы определились и собираетесь прятать провода? Тогда важно знать, что штробление подразумевает под собой проведение черновых работ, которые необходимо выполнить до чистовой отделки (шпатлевание, поклейка обоев). В то время как проведение наружной проводки никак не отразится на отделке в помещении.
При замене электропроводки в квартире цена работы зависит от следующего:
- Технологии прокладки проводки (розеток и выключателей): скрытая или наружная.
- Число групп (автоматов), которое определяется количеством комнат и, соответственно, розеток.
Итак, вы решили, как будете прокладывать электропроводку. Затем нужно посчитать требуемый метраж штробы или кабель-канала. Кроме того, немаловажную роль играет материал вашего дома — бетонные плиты или же кирпич.
Если вы решили пригласить для замены электропроводки в квартире специалистов, стоимость работы просчитывается индивидуально. Для этого мастеру необходимо увидеть проект, посмотреть «поле работы», согласовать сроки, оплату и тому подобное.

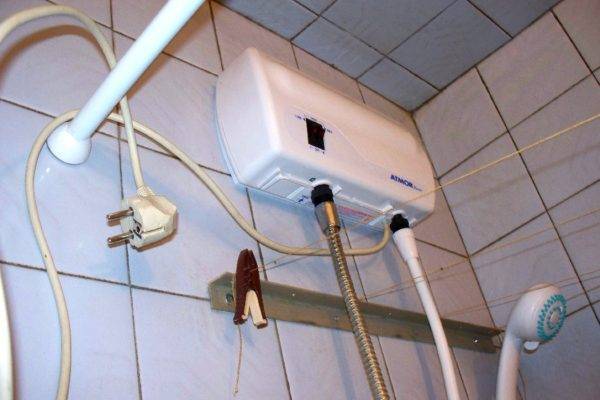

Для санузла характерна высокая влажность воздуха и забрызганный пол, что заставляет предусматривать особые меры электробезопасности. К тому же у распаренного в горячей воде тела сопротивление электричеству радикально снижается: ток замыкания в этом случае может превышать 5А, что смертельно опасно. Сила поражения электричеством зависит от времени контакта и УЗО в данном случае не поможет.
В то же время в ванной комнате располагаются мощные потребители электричества, в том числе стиральная машина и водонагревательный бак.
Правила эксплуатации электроустановок разрешают монтаж розеток в санузле с использованием разделительного трансформатора или УЗО, однако для обеспечения полной безопасности рекомендуется предпринять следующие шаги:
- Электрические провода от водонагревателя и вентилятора подлежат замене на более длинные. Протяженности шнуров должно быть достаточно, чтобы они прошли через отверстие в стене и достали до розеток соседнего помещения (чаще всего кухни). К бойлеру не прилагают шнур, а в случае с вентилятором переоснащение устройства грозит лишь потерей гарантии, что малосущественно ввиду его низкой стоимости. Провода должны содержать три жилы и защитный проводник.
- Купить удлинитель без шнура, но с заземлителем на три гнезда. Удлинитель оснащают трехжильным шнуром.
- Провода от электробытовой техники снабжают вилками евростандарта. Шнуры укладывают в поливинилхлоридовый корпус.
- Вилку водонагревателя подключают в розетку на постоянной основе.
- Удлинитель фиксируется в санузле на саморезах.
- Стиральная машина подключается через удлинитель на постоянной основе. Оставшиеся гнезда можно использовать для местной подсветки, фена и другой мелкой бытовой техники.
- Вилка удлинителя в соседнем помещении включается по необходимости.
Итак, такими нехитрыми действиями можно избежать наличия оголенных концов проводов в санузле, что значительно повысит безопасность жильцов.
Этапы работ
Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.
Как спрятать кабеля без штробления стен
Демонтаж старой проводки
Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.
Разметка и подготовка стен в квартире
Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.
Разметка стен для прокладки электропроводки
Прокладка электропроводки
Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.
Размещение электроприборов в коридоре
Установка защитных систем
Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.
Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.
Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.
Схема подключения системы безопасности в квартире
Подключение к щитку
Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.
