Подробная информация о буронабивном фундаменте

Преимущества буронабивных свай

При выборе буронабивных свай руководствуются такими их преимуществами:

  • Минимальное влияние через грунт на фундаменты окружающих построек.
  • Отсутствие сокрушительных явлений на коммуникации, расположенные под землёй.
  • Сваи закладываются на глубине промерзания грунта это поможет предотвратить их пучение, грозящее трещинами на фасаде.
  • Не требуется вывозить грунт со строительной площадки.
  • Небольшой уровень вибрации и шума, позволяющий вести работы рядом с жилыми домами.
  • Длительный срок службы.
  • Высокая скорость изготовления.
  • Снижение стоимости и сокращение сроков строительства.
  • Технология не причиняет вред располагающемуся рядом рельефу и применима на неравномерных почвах и плохих грунтах.

Буронабивной фундамент не оказывает воздействия на соседние объекты

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Особые виды буронабивных фундаментов

Большую часть зданий сегодня строят с использованием традиционных кирпича и керамзитобетонных блоков. Хороших участков с замечательными грунтами, на которых можно строить здания любой сложности, практически не осталось, если не считать косогоров и болотистых плывунов. Поэтому для постройки настоящих кирпичных домов был придуман ленточно-свайный тип фундамента.

По сути, это классическая малозаглубленная лента, дополненная буронабивными сваями. Такое решение позволяет устанавливать фундамент на слабых песчаных грунтах без опасения и риска, что здание под собственным весом уйдет в песок. Часть нагрузки от веса кирпичной коробки приходится на ленту, но больше половины массы удерживается буронабивными сваями. Такое решение позволяет бороться с зыбунами и плывунами, но не решает проблему пучения грунта, поэтому ленточный вариант буронабивного фундамента обязательно оснащают эффективной дренажной системой.

Для наиболее слабых обводненных грунтов используют еще более сложный тип фундамента — плитно-ленточный, с усилением буронабивными сваями. В этом случае ленту со сваями дополнительно усиливают плитой из армированного бетона, заливаемого по утепленной подложке. Такие фундаменты способны удержать двухэтажный кирпичный дом на склоне песчаного холма.

Технология возведения

Строительство начинается с расчета буронабивного фундамента: его ширина зависит от толщины стен будущего дома. Для легких каркасных домов с тонкими стенами не потребуется особенно мощный фундамент, а для дома из цельного бруса минимальный размер придется увеличить на 2-5 см для пропорционального распределения давления.

Глубина скважины должна быть обязательно ниже уровня промерзания грунта

Следом территорию очищают от мусора, удаляют плотную растительность, делают разметку. Готовится соответствующий инструмент (минимальный набор):

  • бур ручной;
  • бетономешалка;
  • лопата, крепеж и прочий стандартный инструмент.

Сваи можно расположить по периметру будущего дома, в шахматном порядке, поставить их только под несущие стены, однако количество свай прямо пропорционально надежности такого основания. Для создания разметки находят оси будущего строения, выбирают его угол и вбивают арматуру. К металлическому пруту привязывают леску или веревку, и откладывают две перпендикулярные стены от выбранного угла, используя для этого угломер.

После измерения внешнего расстояния стальным прутом отмечают места расположения второго и третьего угла, и снова используя угломер, откладывают стены, чтобы затем отметить и четвертый угол. Затем на площади полученной конструкции отмечают точки бурения скважины.

Бурение для установки свай

Для бурения скважины понадобится буровая машина, которая справится с такой задачей за 3-4 часа. Умножьте 4 на количество скважин, чтобы произвести расчет буронабивного фундамент с ростверком и времени, которое уйдет на бурение.

Чтобы упрочнить конструкцию, используют бур, на одной стороне которого расположен плуг, расширяющий дно скважины и делающий ее опору шире и устойчивее. Чтобы пробурить скважину своими руками, нужен бур и уровень, который привязывают к буру для сверки правильности хода работы после каждого оборота бура.

Осыпающаяся при бурении земля требует установки опалубки из рубероида: это наиболее легкий, дешевый и простой способ ее сооружения, но можно использовать для этих целей доски или цементные трубы. Если грунт твердый и не сыпется, бетон можно заливать непосредственно в вырытую яму, сделав небольшую опалубку над поверхностью земли для формирования «шляпки гриба».

После этого в отверстие засыпается песчано-щебеночная подушка, которую тщательно утрамбовывают. Следом можно вставить в яму трубу из асбестоцемента, предварительно смазав ее битумом с внешней стороны для улучшения гидроизоляции.

Заливка бетоном и армирование

После установки трубы ее заполняют бетонной смесью на одну треть, после чего приподнимают, давая составу растечься по дну скважины и образовать устойчивую платформу для сваи. Пространство вокруг трубы засыпают песком, утрамбовывая его по ходу работы. Следом в трубу ставят арматурный каркас так, чтобы он был полностью скрыт в бетоне со всех сторон.

Для каркаса берутся ребристые прутья:

  • для вертикальной укладки с диаметром 1-1,2 см;
  • для горизонтальной укладки с диаметром 0,6-0,8 см.

Бетон для такой сваи должен быть очень подвижным и быстрозастывающим

Чем больше диаметр трубы, чем больше прутьев должно быть в ней установлено. Если следом будет делаться ростверк, арматура должна торчать из трубы так, чтобы его можно было связать со сваей.

Финальный этап – заливка бетона, для изготовления которого берут быстро затвердевающий цемент. Смесь делается порционно, по мере утрамбовки предыдущего слоя специальным буром.

Плита


Особенность такого основания в его цельности.

Заливка бетоном осуществляется непосредственно на площадке, причем одновременно по всей площади.

Монолитность обеспечивает основанию максимальную прочность и устойчивость к нагрузкам.

Перед заливкой бетона фундамент армируется. Это необходимо для придания конструкции устойчивости к растягивающим нагрузкам. Сплошная армированная бетонная плита выходит достаточно дорогостоящей.

Плюсы и минусы

Высокая стоимость возведения плитного фундамента не позволяет применять его во всех случаях.

Но он все равно часто применяется, так как имеет свои преимущества:

  • простота в обустройстве;
  • минимум земельных работ — плита относится к мелкозаглубленным основаниям и вкапывается всего на 2/3 своей высоты;
  • плита защищает здание от влаги, проникающей из почвы;
  • при плитном фундаменте проще укладывать черновой пол;
  • в периоды пучинистости грунта и при любых его подвижках плита сохраняет целостность здания;
  • монолитность фундамента не дает дому покоситься или покрыться трещинами;
  • на плитах можно строить достаточно габаритные здания;
  • долговечность – может прослужить более 150 лет;
  • возможность строить дома на слабых проблематичных грунтах.

Минусы такие:

  • необходимость продумывать подведение всех коммуникаций еще на этапе проектирования;
  • на участках с сильным уклоном или опасностью оползней такие фундаменты не сооружают;
  • в регионах с морозными зимами плиту необходимо дополнительно утеплять, что повышает стоимость строительства;
  • нет возможности возвести подвал или цокольный этаж;
  • в процессе строительства нужна спецтехника;
  • высокая стоимость – на основание под всей постройкой уйдет больше материалов.

Область и условия применения

Монолитные опоры применяются в тех случаях, когда нужно возвести здание из тяжелых материалов, построить дом сложной формы, застроить участок с проблемным грунтом.

Участок под дом с плитным основанием должен быть без выраженного рельефа. При этом он может иметь практически любой грунт. Такой вариант подходит для строительства на глинистой, водонасыщенной, пылевой, мелкопесчаной почве.

Чтобы плита не деформировалась в процессе эксплуатации здания, она должна быть мощной и с усиленным армированием. Ее толщина должна быть примерно 0,5 метра.

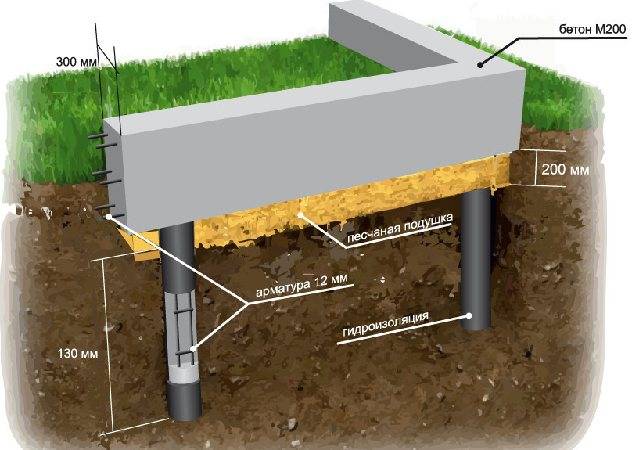

Ленточно-свайный фундамент

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки

Свайный фундамент с лентами – это такой вид монолита, который идеально подходит для таких почв, как пучинистых и слабых. Отличительная черта проявляется в том, что стены давят на сплошную ленточную основу, а прочность контакта с твердыми породами земли создают сваи, которые монтируются на глубине.

Данная структура дает возможность снизить затраты на строительные работы и увеличить прочность постройки.

Техническое описание

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации

В данной конструкции лента отвечает за разделение нагрузки равномерно, чем защищает здание от деформации. Сваи же стабилизируют цепкость постройки к твердым почвам, что защищает здание от оседания и перекосов при сезонных сдвигах грунта.

Такое соединение элементов в основании дает возможность даже на подвижном земельном участке возвести устойчивое и прочное здание, которому не страшны климатические особенности почвы. Наиболее частое применение такого фундамента наблюдается в местах болотистых грунтов, которые характерны влажным климатом и высокими грунтовыми водами.

Разновидность

Именно особенности данной комбинации способствуют высокой прочности и защищенности от сдвигов почвы

Такой фундамент бывает трех видов:

  • Имеющий свайный винт. В данном случае применяют сваи из металла, которые имеют лопасти определенных размеров. Монтируются в землю своими руками или специализированной техникой. Чтобы продлить эксплуатационный период их жизни рекомендуется обрабатывать грунтовкой или специальной краской для защиты.
  • Буронабивные сваи. Монтируются на территории строительства, поэтому их цена намного ниже. Первое, что требуют данные детали – это скважину определенного размера не ниже уровня замерзания почвы. Принцип возведения заключается в армированном заборе воды, который заливают раствором бетона.
  • Свайный фундамент из набивных элементов. Отличается своей конструкцией. Ее схема заключается монолитной ленте из железобетона, на которую устанавливаются все сваи.

Плюсы основания такой комбинации

Свайно ленточный фундамент имеет такие плюсы в своей функциональности:

Скорость постройки. Данный фундамент возводится в считанные сроки. Это благодаря неглубокому внедрению ленты и легкости установки свай.

  • Низкая стоимость. Данное основание не требует особых затрат, например, как глубинное ленточное. Стоит отметить, что итог работы практически ничем не отличается.
  • Непотребность в коррекции при правильном расчете. А ремонт в таком случае не пригодится лет десять, ведь устройство не поддается влиянию вод, сыпучести и пучности почвы.

Минусы свайно ленточного фундамента

Здания, которые основываются на таких фундаментах, имеют ряд недостатков. Итак, минусы конструкций:

  • Невозможность возведения подвального или цокольного помещения. Для таких целей ленточная часть должна погружаться ниже в землю.
  • Существует дополнительная потребность утепления напольного покрытия, так как грунт может замерзать.

Технология возведения свай

Процесс возведения буронабивного фундамента.

После того как разметили фундамент, на месте его заложения копается траншея глубиной до 400 мм. Намечаются точки, в которых будут ставиться сваи. Установка опоры начинается бурением скважины специалистами http://burenie.net с применением мотобура. В скважину укладывается двойная рубашка из рубероида. По размеру она соответствует диаметру опоры. На мокрых почвах для изготовления сваи в скважину опускается обсадная труба, которая позволяет качественно заполнить скважину бетоном. После этого опускается арматурный каркас. В зависимости от нагрузки, каркас устанавливается или по всей длине сваи, или на ее части. Есть вариант, при котором арматура ставится только в верхней части опоры для обеспечения связи с ростверком. При установке арматуры нужно следить, чтобы нижняя ее часть не выступала внизу сваи. Если арматура будет в контакте с грунтом, то она покроется коррозией. Со временем это может вывести сваю из строя. Если структура грунта позволяет оставить стенки скважины в устойчивом состоянии, то обсадная труба не требуется.

При бетонировании скважины раствор уплотняется вибратором. Скважины можно пробурить и ручным строительным буром. Применение такого бура может ограничиваться максимальным диаметром скважины. Он должен быть не более 300 мм. Для соединения сваи с ростверком прутья арматуры сваи выводятся наверх на высоту ростверка за минусом 3 см. Ростверк можно сделать монолитным. Можно для устройства ростверка применить стандартные бетонные балки. При монтаже балки ростверка на сваю необходимо в верхней части сваи забетонировать Т-образный стержень. Горизонтальная часть Т-образного стержня делается равной ширине сваи. Высота этого стержня должна быть равна размеру укладываемой балки. После укладки балки стык бетонируют, а горизонтальную часть Т-образного стержня приваривают к монтажным петлям укладываемого элемента. Если буронабивной фундамент применяется в горизонтально-подвижном грунте, то требуется устройство жесткого железобетонного ростверка.

Плюсом буронабивного фундамента является то, что сваи можно заливать по одной. Это дает возможность готовить не очень большой объем бетона.

Вариантом буронабивной сваи будет бутобетонная буронабивная свая. В такую опору при заливке бетонного раствора добавляют камни. Это увеличивает прочность опоры и экономит бетон. Но диаметр такой сваи должен быть не менее 50 см, потому что она хуже противостоит горизонтальным и вертикальным силам. В пользу применения буронабивного фундамента стоит отметить, что сваи можно заливать по одиночке, тогда как ленточный фундамент рекомендуется заливать весь сразу. При этом возникает необходимость подготовки большого объема раствора.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см. Для коттеджа достаточно среднего значения ширины — 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Свайный фундамент – это оптимальное решение для частного дома

Еще совсем недавно свайный фундамент не использовался в частном строительстве, за исключением территорий со сложным климатом и почвами. Но с тех пор, как технология каркасного строительства и возведение домов из бруса, стали популярными, сваи стали активно использоваться для малоэтажных домов. Свайный фундамент, несмотря на минусы, сегодня также востребован, как традиционный ленточный, поскольку позволяет решать преимущественное большинство задач, связанных с особенностями различных частных объектов и особенностей различных грунтов. Его технологические и ценовые характеристики обуславливают большие достоинства перед аналогами.

Этапы выполнения работ

Предположим, что необходимые расчеты выполнены полностью. Теперь разберем пошаговую инструкцию по устройству буронабивного фундамента.

Разметка строительной площадки

Пользуясь подготовленной схемой, размечаем линии будущего фундамента. Для удобства в работе потребуются колышки и шнур. Колья выставляются по углам, по ним натягивается веревка

Очень важно, чтобы угловые участки оставались с прямыми углами, что проверяется ровностью диагоналей при допустимом отклонении максимум в два сантиметра. В противном случае ваш фундамент получится неровным, и его эксплуатационный период значительно сократится. В местах установки свай вбиваются колышки

В местах установки свай вбиваются колышки.

Бурим скважины

Такая работа выполняется ручным буром либо с помощью специальной техники, которая стоит дороже, но ускоряет процесс и требует минимального физического участия.

Чтобы установить опалубку для буронабивных свай, диаметр скважины должен сантиметров на десять превышать параметры сечения свайной опоры. Кроме того, каждая свая должна устанавливаться строго перпендикулярно почве, а бурить скважину под заданный угол достаточно трудно.

Чтобы фундамент отличался хорошей прочностью, пользуйтесь бурами, концы которых оснащены плугами, позволяющими в основании устраивать небольшие уширения под опору.

Монтируем опалубку

Если грунтовый состав отличается хорошим показателем плотности, то такой рабочий этап разрешается пропустить, предусмотрев формы под заливку бетонного раствора выше уровня земли. Но и в таком случае потребуется устанавливать опалубку, чтобы забетонировать свайные оголовки.

В качестве материалов разрешается использовать древесину, пластик, рулонный рубероид, асбестоцементные трубы.

Конструкция из досок считается самой популярной и оптимальной, не требует значительных расходов, делается быстро и просто. Есть один недостаток – опалубка займет часть полезной площади скважины, разбирать ее будет довольно затруднительно.

Трубы из пластика придадут сваям необходимые формы, сами при этом никакой нагрузки не выдерживают. Кроме того, довольно сложно подобрать трубы, подходящие по проектному размеру.

Опалубка из рулонного материала считается самым дешевым вариантом, но при малейшем обрушении стенок скважины рубероид не удержит нагрузку, и придется выполнять повторное бурение.

Отличное решение – бетонные трубы. Они не только задают свае требуемую форму, но и частично воспринимают нагрузку на себя.

Армирование

В каждую опалубку вставляются металлические прутья арматуры, придающие конструкции прочность. Арматура препятствует образованию трещин, возникновению которых способствуют нагрузочные воздействия, пучение грунта, температурные перепады.

Армирующий каркас готовится из стальных прутьев сечением 1 – 1.2 см, которые в нескольких местах поперечно перевязаны проволокой. В качестве альтернативного варианта можно воспользоваться каркасами треугольных форм.

Армирующая конструкция не должна плотно примыкать к опалубке или стенкам трубы – должно сохраняться свободное пространство в пять и более сантиметров.

Бетонирование

В каждой скважине устраивается хорошо утрамбованная подушка из песка, щебенки или бетона.

Процесс бетонирования должен выполняться без перерыва, для чего придется иметь на площадке необходимое количество материалов. Будет правильно в этом случае задействовать бетономешалку.

Заливка выполняется бетонным раствором, марка которого соответствует М200 и выше. Раствор подается слоем в тридцать – сорок сантиметров, после чего выполняется прессование, чтобы удалить пустотные участки.

Если бурение скважины выполнялось с уширением под основание, то после подачи первой партии раствора опалубочная конструкция приподнимается сантиметров на двадцать – тридцать, чтобы бетонная смесь распределилась по всему участку.

Забетонировав скважины, им предоставляется время для полного высыхания. Как правило, для этого требуется около двух недель. После этого болгаркой можно отрезать лишние части труб, создавая ровную поверхность.

Ростверок

Еще один необязательный этап, но фундамент в этом случае получает дополнительный запас прочности.

Свая обвязывают брусом, металлом или железобетоном.

Чтобы на буронабивных сваях фундамента устроить монолитную железобетонную плиту, придется установить опалубочные щиты, внутрь которых закладывается армирующий каркас. После этого выполняется бетонирование. Процесс своей технологией напоминает бетонирование ленточной фундаментной основы.

Что такое свайно-забивной фундамент

Свайно-забивной фундамент представляет собой опорную конструкцию, состоящую из системы вертикальных опор, погруженных в грунт до появления контакта с плотными слоями.

Принципиальным отличием этого вида является способ погружения свай в грунт.

На инженерном языке это называется «вдавливание», а на практике производится забивание опор с помощью специальных машин — строительных копров. Особенностью забивного метода стал максимально плотный контакт опор с грунтом и большая глубина погружения — от 3 до 25 м.

Для обеспечения прохода сквозь слои грунта нижний конц сваи заострен, что отличает их от буронабивных вариантов опор, которые часто имеют утолщение в нижней части для образования бетонной подушки.

Современные виды свай имеют высокие показатели прочности и надежности. Они позволяют образовать свайное поле, способное выдерживать вес больших и тяжелых зданий без опасности проседаний или деформаций опорной системы.

Делаем уширения внизу скважин

Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.

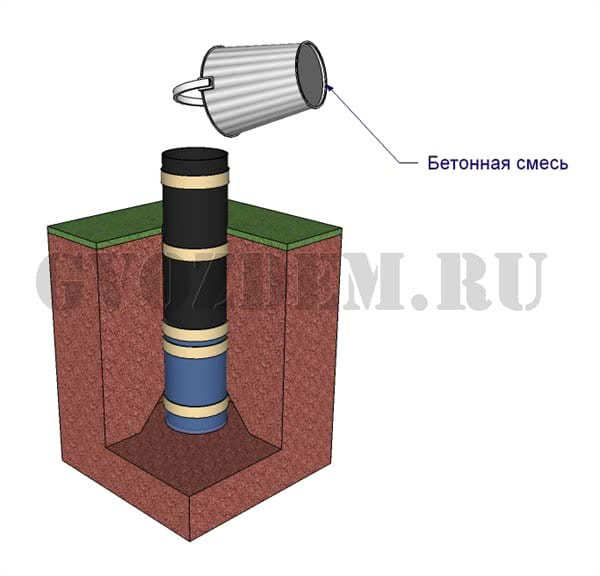

Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

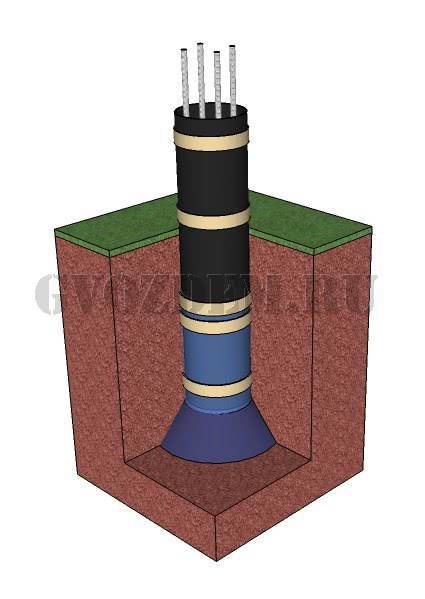

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.

После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

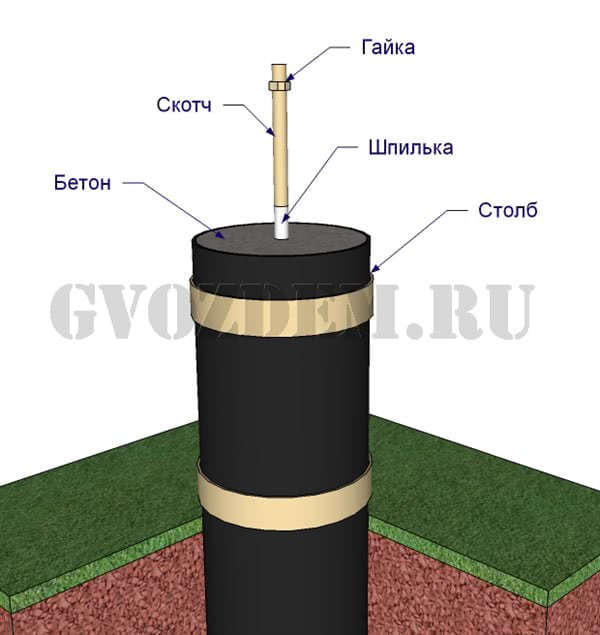

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.

8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. www.gvozdem.ru

Заключение

Свайно-забивной фундамент представляет собой наиболее прочный и надежный вид основания из всех альтернативных вариантов — буронабивных, винтовых свай и т.д.

Наиболее выгоден при больших площадях постройки, когда количество стройматериалов и трудозатрат для создания ленточного основания становится слишком большим.

В таких ситуациях забивные сваи становятся выгоднее и экономически, и по срокам строительства.

Учитывая длительный срок эксплуатации и устойчивость ко всем нагрузкам, выбор этого типа фундамента становится очевидным.

В сложных условиях, при наличии слабонесущих или обводненных грунтов, такой выбор становится единственным разумным вариантом, дающим прочное и долговечное основание.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
