Как выбрать тихую насосную станцию для частного дома

Как предотвратить шум от насоса

Если установка находится в подвале, то важно, чтобы она имела хорошую звукоизоляцию. Несмотря на то, что оборудование устанавливается на монолитные крепления, если использовать виброизоляционную прокладку, то можно существенно сократить структурные шумы

Структурный гул передается по твердым поверхностям.

@Nasosnaya_stanciya

Если идет вибрация от механизма, то она обязательно передается по фундаменту и стенам. Конечно, данную проблему можно решить, если изначально позаботиться о виброизоляционной подкладке. Можно взять любой резиновый элемент толщиной в 20 миллиметров и из него сделать прокладку. Стоит заметить, что после этого уровень шума существенно снизится.

Когда помещение для компрессорного оборудования занимает
пространство метр на метр, то оптимальным решением станет установка волокнистой
звукоизоляции. Во-первых, структура волокон полностью защищает от проникновения
воздушного шума, то есть если даже работает двигатель, его не так просто
обнаружить.

Как подключить

Как  своими руками установить  и подключить насосную станцию?

Место

Она может быть установлена:

В кессоне скважины;

Насос установлен в кессоне

В утепленном домике, построенном над колодцем;

Станция стоит непосредственно над колодцем

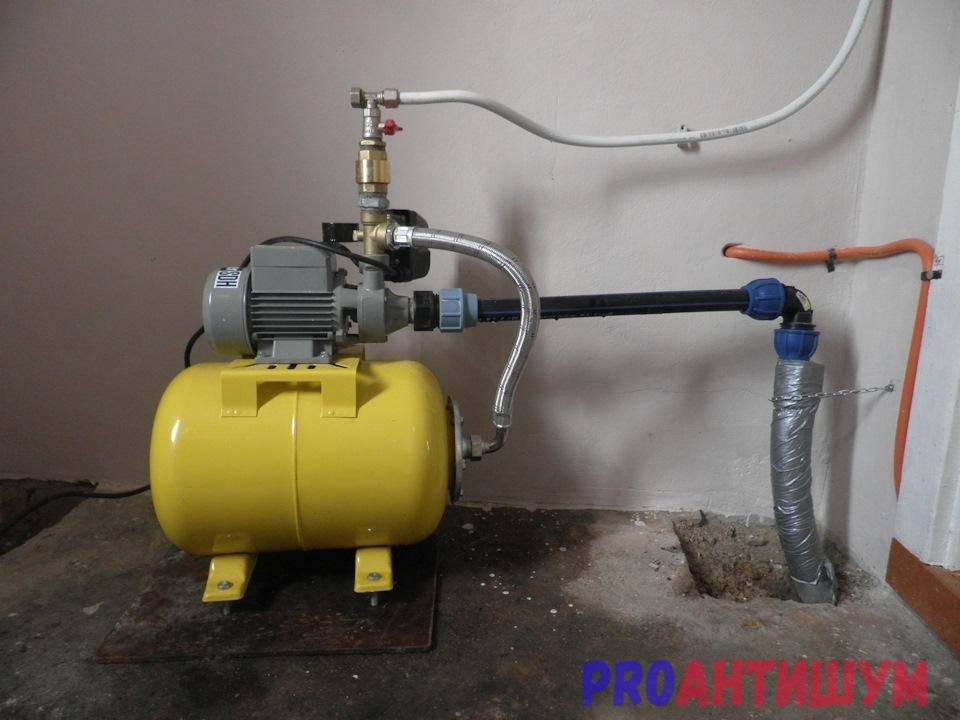

В подвале или цокольном этаже дачного дома (разумеется, при небольшом удалении от источника воды).

Главное требование к месту установки насоса — положительная температура. Замерзание воды в мембранном баке или рабочей камере будет означать досрочное завершение карьеры насосной станции.

Питание

Абсолютное большинство насосных станцией начального уровня питаются от одной фазы и подключаются к обычной розетке. Минимальное сечение медной проводки — 2х1,5 мм2. Заземление не обязательно, но желательно.

В большинстве случаев станция снабжается шнуром питания с обычной евровилкой

Всасывающая труба

Она подключается к всасывающему патрубку насоса через фитинг или переходник.

К всасывающей трубе есть два обязательных требования:

1. Она должна иметь жесткие или армированные стенки. Если вы попытаетесь использовать в роли всасывающего обычный садовый шланг — при запуске насоса он будет мгновенно сплющен атмосферным давлением;

Шланг армирован стальной проволокой

1. Ее диаметр не должен быть меньше размера входного патрубка на рабочей камере насоса, иначе она станет ограничивать производительность станции.

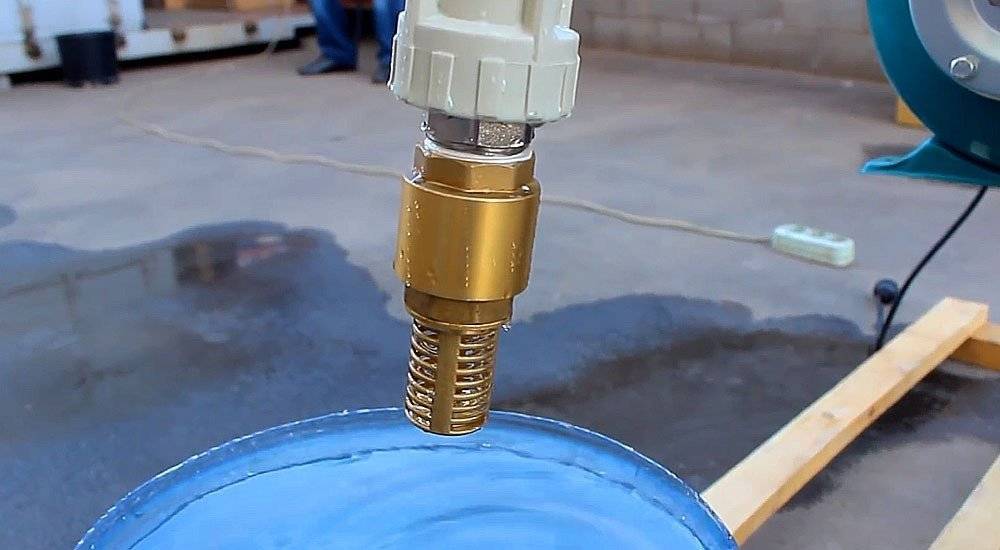

На конце всасывающей трубы ставят обратный клапан.

Клапан на конце шланга

При подаче воды из источника с существенным количеством взвесей или песка он снабжается сетчатым фильтром. Функция клапана — не дать воде вылиться из мембранного бачка и водопровода после остановки насоса.

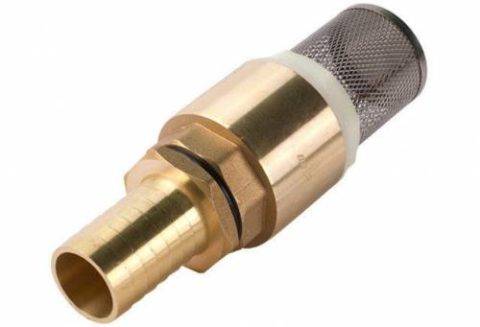

Дюймовый клапан с сеткой

Емкость

Как организовать с помощью насосной станции подачу воды из накопительной емкости?

• Бак устанавливается в любом теплом помещении с прочным основанием (как правило, в цокольном этаже, подполе или подвале дома);
• Чуть выше дна емкости монтируется врезка (латунная или нержавеющая) с таким же диаметром, что и у входного патрубка станции;

Латунная врезка для бака

• Врезка снабжается краном, позволяющим отсечь насос от емкости;
• На входном патрубке насоса устанавливается обратный клапан. Стрелка на его корпусе должна указывать на насос. Как и в случае с всасывающей трубой, он предотвратит обратный ток воды при остановке рабочего колеса.

Вода подается в водопровод из установленного в подвале бака

Водопровод

Автоматические станции не нуждаются в дополнительном регулирующем оборудовании и подключаются непосредственно к водопроводу. Если вы используете керамические смесители (с картриджами или поворачивающимися на 180 градусов кранбуксами), ввод желательно снабдить фильтром механической очистки: взвеси и песок губительны для керамики.

Механический фильтр на вводе воды в дом

Осмотический фильтр для приготовления питьевой воды

Эжектор

Эжектор соединяется с насосом двумя трубами — всасывающей и напорной. В роли напорной обычно используют трубу ПНД (из полиэтилена низкого давления).

Тонкость в установке эжектора лишь одна: если он снабжен длинным пластиковым раструбом на выходе для подключения всасывающей трубы, между фитингом-переходником на ПНД трубу или шланг  и эжектором стоит установить латунный или оцинкованный патрубок. Он защитит раструб от поломки при перегибе всасывающей магистрали.

Так эжектор подключается к напорной и всасывающей трубам

Дополнения и аксессуары

Безопасную и долгую работу насосной станции обеспечивают следующие дополнения:

• Обратный клапан, обеспечивающий безопасную эксплуатацию и длительный срок службы оборудования;
• Съемный входной фильтр, защищающий НС от загрязнения.

Благодаря тому, что у всех изготовителей оборудование имеет одинаковые дюймовые разъемы, проблем подключения этих важных насосных «аксессуаров» не возникает. Всасывающий шланг рекомендуем выбрать жесткий, гофрированный, армированный, чтобы под давлением он не деформировался. А еще лучше использовать трубу подходящего размера с соответствующим разъемом для подключения к насосу.

Как работает насосная станция?

Насосная станция – это комплекс устройств, состоящих из насоса, гидробака-накопителя с резиновым или мембранным вкладышем, реле давления и пульта управления.

Принцип работы станции достаточно прост. Насос закачивает воду в гидробак, здесь вода находится под определенным давлением, которое зависит от  ее количества и объема воздуха в емкости. По мере расходования воды давление в гидроаккумуляторе уменьшается.

Настроенное соответствующим образом реле давления фиксирует изменение количества воды. При достижении минимального значения настроек реле включает насос, чтобы гидробак был заполнен водой. По мере заполнения емкости давление возрастает, реле фиксирует его максимальный уровень и отключает насос.

Цикл включений и отключений повторяется таким образом, чтобы в баке постоянно находилось количество воды, способное обеспечить потребности жильцов дома.

Такая система отличается высокой эффективностью. Например, если бы водопровод был подключен непосредственно к насосу, оборудование приходилось бы включать каждый раз, когда кто-то откроет кран.

Основой насосной станции является насос любой системы, но чаще всего центробежного типа. Его работой управляют датчики давления и оснащенный эластичной мембраной гидроаккумулятор, реагирующий на изменение объема воды (+)

Наличие насосной станции с гидробаком позволяет свести количество включений/отключений насоса до необходимого минимума. Это значительно экономит ресурс работы оборудования, продлевает срок его службы. Поскольку вода в гидробаке находится под давлением, во всей водопроводной системе дома можно создать хороший напор.

Приемлемый показатель обычно составляет около 1,5 атм, но его можно и повысить при необходимости. Отдельные бытовые приборы (стиральные и посудомоечные машины, ванны с джакузи, душевые кабины с гидромассажем) при отсутствии достаточного давления в водопроводной системе просто не могут работать.

Насосная станция эффективно решает эту проблему.

На этой схеме наглядно изображено устройство насосной станции и принцип работы такого оборудования: вода поступает в гидробак, который заполняется в автоматическом режиме (+)

Если по какой-то причине доступ к воде ограничен или отсутствует (поломка насоса, резкое понижение дебита скважины и т.п.), запас воды в гидробаке окажется очень полезным.

Водой можно будет пользоваться какое-то время, пока не восстановлен доступ к водным ресурсам. Если вместо станции используется насос, его отключение автоматически лишает воды всех жильцов дома.

Установка насосной станции на даче

Подключить на даче насосную станцию своими руками очень просто. Вооружитесь инструкцией по эксплуатации к насосной станции, парой разводных ключей и необходимым набором фитингов и запорной арматуры и следуйте нашей пошаговой инструкции по установке.

1. Установите насосную станцию на предназначенное для нее место. С помощью болтов закрепите станцию на месте. Чем надежнее будет закреплена станция – тем меньше будет чувствоваться вибрация и слышен шум ее работы. Лучше производить установку на бетонную или кирпичную основу, так как деревянный настил со временем может прогнить. Рекомендуем также использовать резиновые прокладки между ножками станции и полом, чтобы дополнительно снизить вибрацию станции.
2. Труба (или жесткий шланг), которая будет подавать воду в станцию должна иметь с одной из стороны обратный клапан. Если ваша насосная станция снабжена погружным насосом, тогда обратный клапан необходимо ставить непосредственно перед входным отверстием в станцию. В другом случае – обратный клапан должен располагаться на трубе со стороны источника, т.е. на ее “подводной” части.

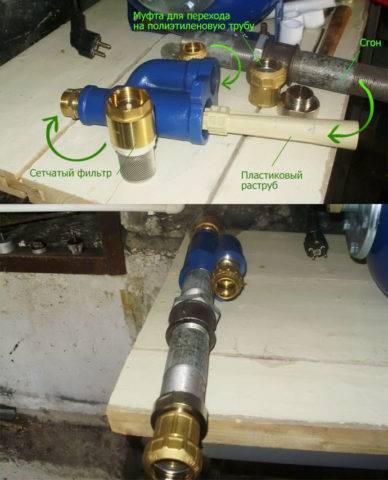

Установка обратного клапана

1. Для увеличения срока службы насосной станции – перед входным отверстием также устанавливают фильтр грубой или тонкой очистки, чтобы попадающая вода в станцию была уже отфильтрована.
2. Подключите вводную трубу с установленными обратным клапаном и фильтром к станции, используя соединительные муфты (в комплект поставки станций обычно не входят).
3. К выходу из станции (малое отверстие) подсоедините трубу или шланг вашего водопровода. Здесь также можно использовать фильтры грубой и тонкой очистки для улучшения качества потребляемой воды.
4. Да, насосная станция подключена к системе водоснабжения вашей дачи вашими же руками. Давайте устроим системе тест-драйв! Не убирая далеко гаечные ключи, включайте насосную станцию в электросеть. При необходимости затяните сильнее элементы крепления станции и соединения труб.

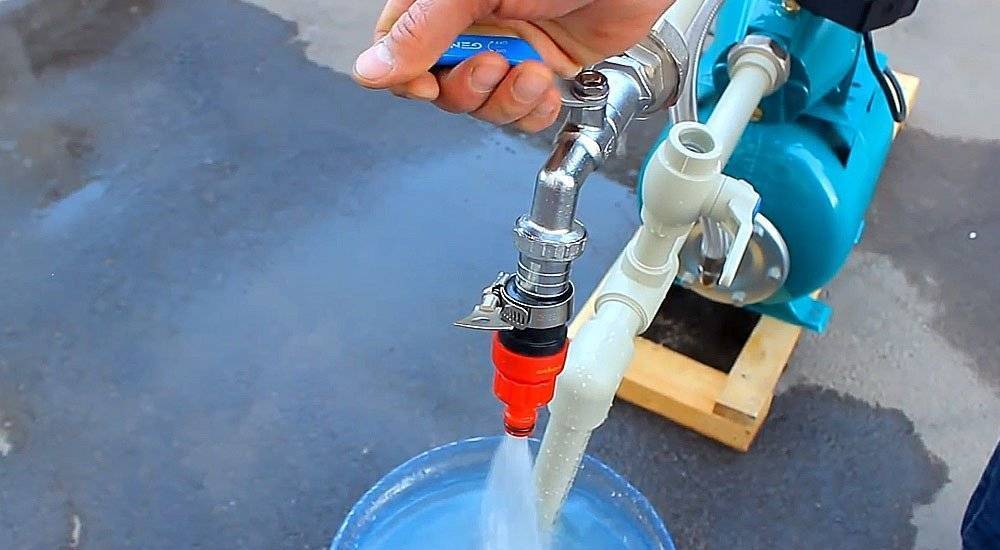

Успешный запуск насосной станции на даче

Если насосная станция сразу не запускается, то скорее всего в системе много воздуха и мало воды для запуска, а самостоятельно с этим могут справиться только самовсасывающие насосы. В этом случае вам нужно найти сверху насосной станции металлический болт и, открутив его, используя тонкий шланг наполнить систему водой. Возможно вам понадобится повторить эту операцию несколько раз, чтобы насос запустился в штатном режиме.

Лучшие центробежные насосные станции

Такие модели отличаются высокой производительностью, которая обеспечивается особым механизмом подъема воды. Проникая между лопастями, она получает необходимое ускорение благодаря их вращению. Центробежные насосы выбирают при необходимости создания стабильного напора и полноценной работы нескольких потребителей.

Grundfos MQ 3-35

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Смотрите обзор

К основным особенностям модели следует отнести широкие возможности автоматической регулировки режимов работы. При падении уровня воды в системе устройство перестает функционировать и делает попытки включения каждые 30 минут в течение следующих суток.

Максимальный напор составляет 35 метров, глубина всасывания — 8 м. Малые габариты и бесшумная работа позволяют разместить агрегат в любом удобном месте, в том числе – в жилом помещении.

Достоинства:

• полная автоматизация;
• низкий уровень шума;
• контроль давления и расхода воды;
• обратный клапан;
• долгий срок службы.

Недостатки:

высокая цена.

Grundfos MQ 3-35 предназначена для перекачивания воды из скважин или колодцев. Агрегат может применяться на дачных или садовых участках, в фермерских хозяйствах.

Gardena 5000/5 Comfort Eco

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Главной особенностью модели является высокая производительность — 4500 литров в час. Она обеспечивается благодаря мощности двигателя 1100 Вт и максимальному давлению 5 атмосфер. Насос оснащен обратным клапаном и фильтром предварительной очистки, предохраняющими его от возврата воды и попадания внутрь грубых инородных частиц.

Благодаря наличию настраиваемого эко-режима агрегат способен экономить до 15% электроэнергии. Владелец также может выбрать ручную или автоматическую настройку основных параметров. Для этого используется удобный многофункциональный переключатель.

Достоинства:

• экономия электричества;
• высокая производительность;
• мощный двигатель;
• долговечность.

Недостатки:

сложность установки.

Gardena Comfort Eco может использоваться для налаживания системы водоснабжения в частном доме. Производительности станции хватит для решения любых хозяйственных задач.

Denzel PS800X

4.8

★★★★★
оценка редакции

88%
покупателей рекомендуют этот товар

Благодаря показателю мощности 800 Вт модель способна поднимать воду на высоту до 38 метров. Производительность станции составляет 3200 литров в час. Этого достаточно для обеспечения стабильного и мощного напора одновременно в нескольких расходных точках.

Устройство оснащено манометром, позволяющим контролировать давление в системе. Корпус изготовлен из нержавеющей стали, что способствует длительной работе в условиях повышенной влажности. Износостойкость рабочего колеса гарантирует многокомпонентный пластик, устойчивый к трению и деформации.

Достоинства:

• долговечность;
• высокая производительность;
• мощный двигатель;
• работа в автоматическом режиме;
• защита от сухого хода.

Недостатки:

сложность монтажа.

Denzel PS800X стоит приобрести для перекачивания воды в системах водоснабжения жилых домов. Прекрасный выбор для владельцев коттеджей, фермерских хозяйств или дачников.

Marina CAM 88/25

4.7

★★★★★
оценка редакции

86%
покупателей рекомендуют этот товар

Модель отличается наличием двухполюсного двигателя мощностью 1100 Вт с защитой от перегрузки. Глубина всасывания устройства составляет 8 метров, объем комплектного бака — 25 литров. Агрегат способен автоматически поддерживать необходимое давление в системе и не требует специального технического обслуживания.

Малые габариты позволяют установить станцию в любом удобном месте, а низкий уровень шума при работе способствует монтажу в непосредственной близости к жилым помещениям. Производительности 60 литров в минуту хватает для удовлетворения нужд большой семьи и хозяйственных потребностей.

Достоинства:

• мощный двигатель;
• объемный резервуар;
• высокая производительность;
• чугунный корпус;
• долгий срок службы.

Недостатки:

нагревание при работе.

Marina CAM проста в установке и эксплуатации. Она может использоваться для стабильного перекачивания воды в больших объемах из колодцев, скважин или прудов.

Правила монтажа

Схема подключения насосной станции в частном доме (обвязка) зависит от месторасположения установки, а также от уровня промерзания земли.

Выбор места для установки устройства

Первое, что потребуется сделать – определиться с местом расположения насосной станции. Это может быть:

• внутридомовое помещение (подвал, подпол);
• кессон – утепленный и гидроизолированный приямок, расположенный ниже уровня промерзания грунта;
• полка в колодце.

При выборе стоит руководствоваться техническими показателями — предельной глубиной всасывания насоса. В скважинах возможно лишь обустройство кессона, поскольку станция может поднимать воду только с глубины 9 метров. Замаскированный приямок потребуется и на даче – при наружном обустройстве аппарат могут попросту украсть. Можно смонтировать его и на полочке в дачном колодце, но для безопасности потребуется крышка из стали, запираемая на надежный замок.

Схема подключения

Для бесперебойного функционирования станции потребуется обеспечить непрерывную подачу воды из источника. При пользовании системной водоснабжения круглый год понадобится побеспокоиться о защите от промерзания. Для этого выкапывается прямой ров от колодца либо кессона до фундаментного основания дома, в который затем будут проложены трубы.

Закапывать трубные отрезки нужно ниже глубины, на которую промерзает грунт

При формировании траншеи понадобится принять во внимание наклон в сторону водозабора, чтобы на период консервации сливалась лишняя вода из трубопровода

В ситуации с близким расположением подпочвенных источников, трубы устанавливают выше их критического уровня. Магистраль необходимо утеплить либо воспользоваться греющим кабелем.

Электрический двигатель насоса обладает большой мощностью, поэтому для всей установки лучше выделить отдельную линию электроснабжения, сделать заземление, а также поставить стабилизатор напряжения.

Обвязка насосной станции в частном доме выполняется в таком порядке:

1. Монтируют водозаборный узел. Для этого подсоединяют путем подключения к внешней стороне трубы из полипропилена фильтра из металлической сетки и обратного клапана. Последний необходим для стабильного заполнения трубопровода водой. Его фиксация осуществляется посредством муфты с наружной резьбой.
2. Проводят установку гидравлического аккумулятора и блока управления. Подсоединять их лучше всего посредством пятивыводного штуцера, монтируемого в напорный трубопровод в удобном месте. Также на него устанавливают манометр и реле давления, а к боковому вводу штуцера подключают гидравлический аккумулятор.
3. Подсоединяют потребители к насосной установке, вначале – раздающий коллектор.
4. Перед пуском заполняют водой рабочую часть системы. Для этого нужно выкрутить заглушку из заливного отверстия, расположенного в верхней части насоса, либо использовать специальную воронку. Потом заглушку устанавливают на место.
5. Подключают к электропитанию для плавного пуска и проверяют давление и автоматику. Поначалу вода будет идти с воздухом — удаются воздушные пробки, образовавшиеся при заливке насосной станции. Ровная струя без пузырьков – показатель того, что система перешла в рабочий режим, можно ей пользоваться.

После запуска станции из выходного отверстия напорного трубопровода либо открытого водопроводного крана на протяжении двух-трех минут должна пойти вода. Если этого не произошло, установку отключают и в систему доливают воду, а затем производят повторный запуск. Когда пуск оборудования удачно выполнен, нужно его «обкатать», а потом отрегулировать настройки реле давления и гидравлического блока.

При монтаже поверхностных деталей устройства принимают во внимание, что все дополнительные приборы лучше всего устанавливать с применением обратных клапанов либо шаровых кранов с американкой. Это необходимо для легкого съема устройства при замене или ремонтных работах, при этом не потребуется сливать воду из трубопровода

Делаем шумоизоляционный ящик для насоса своими руками

Чтобы сделать самостоятельно ящик для насоса необходимо в
первую очередь снять его точные размеры. Стоит учитывать не только фактические
величины агрегата, но также делать небольшой допуск на толщину изоляционного
материала. Для самого корпуса лучше всего использовать деревянные материалы.
Древесина хорошо поглощает звук и легка в обработке. Можно использовать фанеру,
ДСП или МДФ панели, все зависит от материальных возможностей и личных
предпочтений.

@Nasosnaya_stanciya

Короб нужно собирать так, чтобы получилась дверь для
периодической проверки устройства. Понятно, что если есть дверь, то на ней
нужны уплотнители, через которые не сможет проходить любой шум. Сегодня на
строительном рынке можно подобрать наиболее подходящие уплотнительные материалы
по толщине, структуре и стоимости.

Соединять короб с изоляционным слоем можно при помощи
строительного степлера, что поможет существенно сэкономит время и силы

Также
важно использовать в работе качественную фурнитуру, ведь от этого зависит срок
эксплуатации защитного бокса. Все элементы креплений и завесов должны правильно
и легко работать, чтобы не пришлось вскоре все переделывать

@Nasosnaya_stanciya

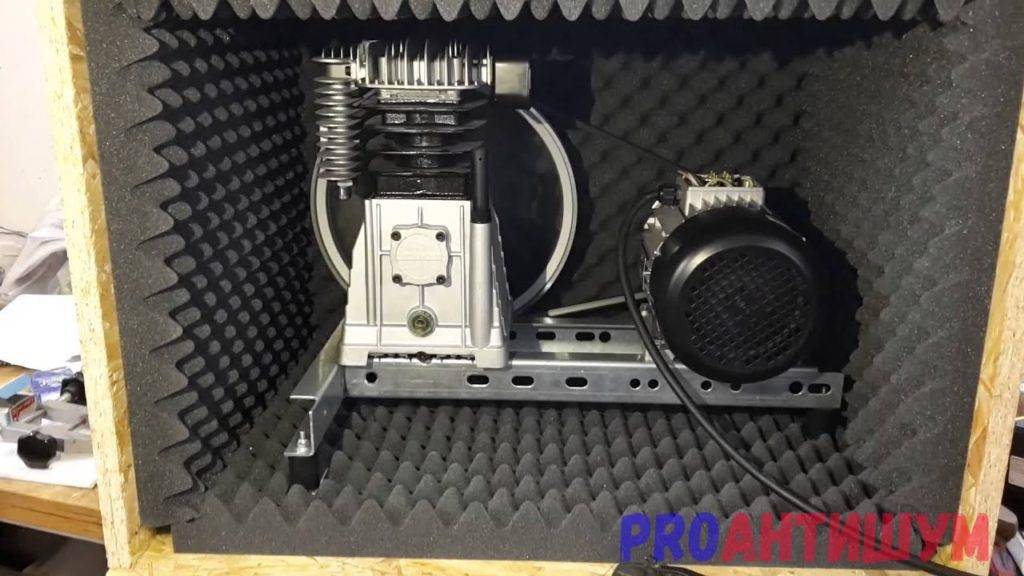

Изнутри короб защищен волокнистой шумоизоляцией, а с
наружной стороны можно зашить бокс звукопоглощающими гипсовыми плитами. Вес
всей конструкции при этом увеличится, но и комплексная шумоизоляция также
станет заметной. Еще один небольшой совет для изготовления короба, ножки или
стойки на которых будет установлен короб необходимо снабдить резиновыми вкладышами,
какие смогут предотвратить вибрационные звуки.

Типы насосных станций и расстояние до зеркала воды

Различают насосные станции со встроенным и выносным эжектором. Встроенный эжектор является конструктивным элементом насоса, выносной представляет собой отдельный внешний узел, погружаемый в скважину. Выбор в пользу того или иного варианта зависит в первую очередь от расстояния между насосной станцией и зеркалом воды.

С технической точки зрения эжектор – устройство довольно простое. Его главный конструктивный элемент – сопло – представляет собой патрубок с зауженным концом. Проходя через место сужения, вода приобретает заметное ускорение. В соответствии с законом Бернулли вокруг потока, движущегося с повышенной скоростью, создается область с низким давлением, т. е. возникает эффект разряжения.

Под действием этого разряжения в трубу засасывается новая порция воды из скважины. В итоге насос тратит меньше энергии для транспортировки жидкости на поверхность. Возрастает эффективность насосного оборудования, равно как и глубина, с которой можно закачивать воду.

Насосные станции с встроенным эжектором

Встроенные эжекторы обычно помещаются внутри корпуса насоса или располагаются в непосредственной близости от него. Это позволяет уменьшить общие габариты установки и несколько упростить монтаж насосной станции.

Максимальную эффективность такие модели демонстрируют, когда высота всасывания, т. е. расстояние по вертикали от входного патрубка насоса до уровня зеркала воды в источнике, не превышает 7-8 м.

Разумеется, следует учитывать еще и расстояние по горизонтали от скважины до места размещения насосной станции. Чем больше длина горизонтального участка, тем меньше глубина, с которой насос способен поднимать воду. Например, если насос установлен непосредственно над источником воды, он сможет поднять воду с глубины 8 м. Если тот же самый насос удалить от точки водозабора на 24 м, то глубина поднятия воды уменьшится до 2.5 м.

Помимо низкой эффективности при больших глубинах залегания зеркала воды подобные насосы обладают еще одним явным недостатком – повышенным уровнем шума. К звуку от вибрации работающего насоса добавляется шум воды, проходящей сквозь сопло эжектора. Именно поэтому устанавливать насос с встроенным эжектором лучше в отдельном подсобном помещении, за пределами жилого здания.

Насосная станция со встроенным эжектором.

Насосные станции с выносным эжектором

Выносной эжектор, представляющий собой отдельный небольшой блок, в отличие от встроенного может находиться на значительном удалении от насоса – он подключается к погружаемой в скважину части трубопровода.

Выносной эжектор.

Для работы насосной станции с выносным эжектором требуется двухтрубная система. Одна из труб служит для подъема воды из скважины на поверхность, по второй часть поднятой воды возвращается вниз, в эжектор.

Необходимость прокладки двух труб накладывает некоторые ограничения на минимально допустимый диаметр скважины, предусмотреть это лучше еще на стадии проектирования устройства.

Подобное конструктивное решение, с одной стороны, позволяет существенно увеличить расстояние от насоса до зеркала воды (с 7-8 м, как у насосов с встроенными эжекторами, до 20-40 м), но с другой – ведет к уменьшению КПД системы до 30-35%. Впрочем, получив возможность значительно увеличить глубину забора воды, вы легко смиритесь с последним.

Если расстояние до зеркала воды на вашем участке не слишком глубоко, то нет необходимости монтировать насосную станцию непосредственно возле источника. Это значит, что у вас появляется возможность отдалить насос от скважины без заметного снижения эффективности.

Как правило, такие насосные станции располагают непосредственно в жилом доме, например, в подвальном помещении. Это обеспечивает повышение срока службы оборудования и упрощение процедур настройки системы и профилактических работ.

Еще одним несомненным достоинством выносных эжекторов является существенное снижение уровня шума, производимого работающей насосной станцией. Шум воды, проходящей через эжектор, установленный глубоко под землей, уже не побеспокоит жильцов дома.

Насосная станция с выносным эжектором.
