Расчет водосточной системы кровли

Назначение водосточной системы очевидно — отвод воды, накапливающейся при дожде и таянии снега, с крыши здания в предназначенное место. Например, в ливневую канализацию, в накопитель или просто на землю, в отдалении от цоколя здания.

Выполняя расчет водосточной системы кровли, принимают во внимание тип крыши – плоская или скатная, периметр по краю крыши, площадь кровли и площадь здания, сложность геометрии крыши, среднее значение осадков в год и пиковое значение осадков за последние годы

После расчета получают значение необходимого диаметра элементов водосточной системы, число вертикальных водосточных труб и их расположение по фасаду, общее число и ассортимент конструкционных и крепежных частей системы — желобов, углов, труб, воронок, держателей.

Расчет водосточной системы в зависимости от площади кровли производится по нескольким методикам, но ключевой цифрой для всех них является площадь водосборного ската крыши.

Инструкция по монтажу водосточной системы своими руками

Запись дневника создана пользователем Подворье ГК, 30.01.15 Просмотров: 7.680, Комментариев: 1

В данной статье представлена простая инструкция, позволяющая выполнить монтаж водостоков своими руками

В процессе монтажа водоотвода важно соблюдать последовательность установки каждого элемента системы, иначе придется производить демонтаж и начинать с правильного места. Приступим

Процесс установки водостока своими руками

Любой монтаж водоотвода начинается с держателей желоба (или крюков, кронштейнов). Металлические кронштейны крепятся еще на стадии монтажа обрешетки крыши к стропилам (затем на них будет уложен карниз). Будет очень хорошо, если шаг стропил будет равен рекомендуемому шагу держателей желоба, то есть примерно 50-60 см. Если шаг стропил больше (например, 1 м), то дополнительные кронштейны крепятся к обрешетке на необходимом расстоянии. Крюки нужно располагать по горизонтали с небольшим уклоном (примерно 5 см на 10 м желоба), чтобы обеспечить нормальный слив воды. Поэтому после расчета количества кронштейнов на 1 сторону крыши нужно рассчитать разницу в высоте между крайними крюками, уложить их все в ряд и отметить карандашом угол наклона, согласно которому они будут монтироваться (также на всякий случай их можно пронумеровать). Если кронштейны длинные, то они их можно загибать под углом наклона крыши. Если крюки короткие, то они крепятся к вертикальной стороне обрешетки. В конечном итоге центр дна дуги крюка должен находиться в одной вертикальной плоскости с центром края кровельного материала. Если сторона вашего дома слишком длинная (например, 20 м), то можно сделать два уклона для слива воды в 2 воронки. Для этого отсчет идет от центра стороны дома на снижение к краям.

Установка воронки. Перед установкой воронок в желобе нужно выпилить или вырезать отверстие, через которое вода будет стекать в воронку и далее в трубу. Не переусердствуйте с размером дырки под воронку, чтобы вода не стекала мимо нее. Отверстие можно выпилить ножовкой. Постарайтесь точно отметить центр будущего крепления к желобу воронки, чтобы отверстие находилось точно над ним. После этого закрепляем воронку с желобом: с одной стороны подгоняем фальц под желоб, с другой загибаем фиксатор с противоположной стороны;

Монтаж желобов. Желоб надевается внешним пазом на конец кронштейна и укладывается полностью на него. Затем он закрепляется фиксаторами на кронштейне.

Установка заглушек желоба. Заглушка должна быть с резиновым уплотнителем на нижней дуге. Чтобы плотно прижаться к желобу. Если уплотнитель отдельно, то укладываем его в дугу заглушки ребристой частью вверх. Затем стыкуем желоб с ребристой частью уплотнителя, и надеваем заглушку на желоб, пристукивая до полного захода в паз.

Соединяем желоба между собой с помощью соединителей желобов. Соединитель должен быть с уплотнителем. Если уплотнитель отдельно, то вставьте его в дугу соединителя ребристой стороной вверх. Соединитель надевается по центру на оба желоба сначала стороной без замка, а затем закрепляется замком с противоположной стороны

Важно: желоба не должны соприкасаться, расстояние должно быть 3-5 мм

Монтаж углов желоба. Каждый угол желоба должен поддерживаться кронштейнами с каждой стороны угла. Соединение угла с желобом производится по описанному выше методу с соединителями. Также желательно с обеих сторон от соединителя устанавливать по кронштейну во избежание провисания соединения.

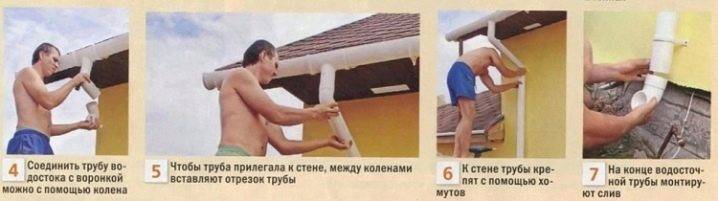

Установка колена стока. Колено стока надевается на воронку снизу. Это делается для того, чтобы водосток находился ближе к стене, и чтобы его можно было крепить хомутами трубы. В колено от воронки надевается еще колено, направленное концом вниз, чтобы потом надеть на него трубу.

Установка соединительной трубы. Если расстояние между вышеупомянутыми коленами стока и стеной все еще достаточное, то между ними вставляется небольшая соединительная труба.

Монтаж сточной трубы. Труба вставляется в колено и фиксируется хомутами. Если высота требует использования нескольких труб в одном стоке, то одна труба просто надевается на другую.

Крепление хомутов. Хомуты могут быть для кирпичной стены и для деревянной. В случае с кирпичной стеной требуется хомут со штырем для того, чтобы вбить его в дюбель. Дюбель вставляется в просверленное для него отверстие. Труба фиксируется хомутом с двух сторон (он разделен на 2 дуги, которые надеваются на трубу и фиксируются или закручиваются болтами на краях).

На конец трубы надевается слив (похож на колено).

Монтаж отдельных элементов водостока

Не располагайте слив слишком близко к отмостке здания или земле. Соблюдайте расстояние около 30-40 см. И еще не забудьте поставить сетку на воронку для защиты от забивания листьями.

Источник

Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Примечание. При длине подвесных горизонтальных линий до 24 м прочистку в начале участка допускается не предусматривать.

20.8. Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационных раструбов с эластичной заделкой.

20.9. Расчетный расход дождевых вод Q, л/с, с водосборной площади следует определять по формулам:

для кровель с уклоном до 1,5% включительно

для кровель с уклоном свыше 1,5%

В формулах (34) и (35):

F — водосборная площадь, кв.м;

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 20 мин при периоде однократного превышения расчетной интенсивности, равной 1 году (принимаемая согласно СНиП 2.04.03-85);

— интенсивность дождя, л/с с 1 га (для данной местности), продолжительностью 5 мин при периоде однократного превышения расчетной интенсивности, равной 1 году, определяемая по формуле

здесь n — параметр, принимаемый согласно СНиП 2.04.03-85.

20.10. Расчетный расход дождевых вод, приходящийся на водосточный стояк, не должен превышать величин, приведенных в табл. 10, а на водосточную воронку определяется по паспортным данным принятого типа воронки.

20.11. При определении расчетной водосборной площади следует дополнительно учитывать 30% суммарной площади вертикальных стен, примыкающих к кровле и возвышающихся над ней.

20.12. Водосточные стояки, а также все отводные трубопроводы, в том числе прокладываемые ниже пола первого этажа, следует рассчитывать на давление, выдерживающее гидростатический напор при засорах и переполнениях.

20.13. Для внутренних водостоков надлежит применять пластмассовые, асбестоцементные и чугунные трубы с учетом требований пп. 17.7, 17.9.

На горизонтальных подвесных линиях при наличии вибрационных нагрузок допускается применять стальные трубы.

Параметры кровельных отливов

Установка отливов на крышу это последний этап работы, перед этим вам нужно сначала их выбрать и купить.

Материалы

На данный момент купить отливы для крыши не проблема, сложнее их выбрать. О ценах я расскажу позже, а сейчас коротко пройдемся по материалам.

Из чего делают водоотливы для крыши

Фото

Материалы

Оцинкованная сталь

Толщина листа здесь не превышает 1 мм, поэтому конструкция достаточно легкая, плюс цена водоотлива вполне приемлемая.

Сталь с полимерным покрытием

Здесь стальной лист покрывают пластизолом, полиэстером и прочими подобными полимерами. Устойчивость такого покрытия на порядок выше, чем у обычной оцинковки.

Алюминий

Главным достоинством алюминиевых желобов считается их малый вес, плюс этот металл не подвержен коррозии, поэтому не нуждается в обязательном окрашивании.

Медь

На медные водостоки крыши производители дают гарантию от 70 лет, но служат они гораздо больше.

Медь не боится агрессивной химии, коррозии и прочих неприятностей, проблема лишь в том, что цена таких конструкций в разы превышает стоимость пластиковых или оцинкованных водоотливов.

Пластик

Сейчас пластиковый отлив выбирает каждый третий застройщик. Конструкция легкая, изящная, плюс современные полимеры не выгорают на солнце.

Завистники говорят о том, что пластиковый водосток хрупкий, но если выбрать нормального производителя и правильно установить отливы на крышу, то служить они будут не один десяток лет.

Форма водостоков

По форме водоотливы кровли бывают полукруглыми, прямоугольными и фигурными. Строго прямоугольные желоба, прямо скажем, на любителя. Их фигурные собратья выглядят оригинально, но обходятся на порядок дороже.

Самыми удобными, практичными и популярными считаются полукруглые виды желобов. Их плюс в том, что у таких конструкций нет внутренних углов, где постоянно собирается грязь и мусор, а чистить кровельный желоб без спецоборудования, своими руками весьма проблематично.

Как показывает практика, полукруглые кровельные отливы являются оптимальным вариантом

Расчет водостока

Чтобы рассчитать количество материала, вам нужна длинна периметра и квадратура проекции кровли на землю (квадратура участка под домом). По инструкции длина одного желоба направленного в одну воронку не должна превышать 10 м, но в реальности лучше отталкиваться от 5, максимум 7 м.

На длинных пролетах кровли желоба рассекаются от центра по сторонам, где на углах устанавливаются сливные воронки. Схема расположения воронок и точек рассечения прямых пролетов кровли зависит от конфигурации конструкции.

Монтаж отлива планируется из расчета 5 – 7 м прямого желоба на 1 сливную воронку

  • После замера периметра крыши вам нужно прибавить к общему метражу 10 – 15 %, они уйдут на подрезку и нахлест в стыковочных узлах.
  • По возможности на каждом углу кровли необходимо ставить воронку.
  • В среднем поддерживающие кронштейны устанавливаются с шагом 600 мм.

С расчетом ширины желоба дело обстоит так. По правилам на каждый квадратный метр плоскости кровли приходится 1,5 мм ширины. То есть, на кровлю в 100 м² ставится желоб в 150 мм. Но в реальности профессионалы обычно делают проще.

  • На крыши жилых домов с площадью кровли до 100 м² ставится желоб шириной 100 мм.
  • При квадратуре до 120 м² — ширина желоба берется 120 мм.
  • При квадратуре до 150 м² — ширина желоба берется 150 мм.

Что касается водосточных труб, кронштейнов и прочей фурнитуры, то обычно в магазинах это все идет в комплекте. Вы говорите ширину желоба и вам подбирают под неё всю систему. При подборе фурнитуры трубы желательно брать с большим диаметром, так меньше вероятность засора.

Водоотливы для крыши металлические могут иметь несколько вариантов фурнитуры

Вопросы цены

Какими бы красивыми ни были отливы для крыши, цена на них зависит от 2 вещей. Во-первых, известность бренда, а во-вторых, уровень цен в регионе. Я вывел среднюю стоимость водоотливов для крыши, на нее можно ориентироваться, но делать окончательные расчеты не стоит.

Средняя цена отлива кровли

Материал

Цена за 1 м (Российские рубли)

Практические рекомендации

Чтобы работа по установке водостока точно прошла успешно, возьмите на заметку несколько полезных советов от специалистов в этой сфере.

  • Используйте силиконовый герметик для нанесения на стыки труб. Это позволит получить надежную герметизацию швов в процессе смещения труб и при перепадах температур.
  • Не допускайте ошибок в процессе крепления кронштейнов. Такой элемент устанавливается под водосточными лотками тремя способами: крепление к стропильным ногам, к лобовой планке под карнизом, по крайнему элементу обрешетки. Главное условие для любого варианта – правильно выставленный угол наклона.
  • Монтируйте конструкцию только при температуре воздуха не ниже -5 градусов.

  • Строго следите за тем, чтобы расстояние между кронштейнами не превышало допустимую норму. Иначе может возникнуть разгерметизация стыков и провис конструкции, а это неизбежно повлечет за собой протечку воды.
  • Обязательно проверьте, чтобы лоток совпадал с краем карниза по всей своей оси. Поскольку даже небольшое смещение в любую сторону приведет в протечке.
  • По завершении монтажа конструкции обязательно проверьте водосток. Необходимо точно знать, что система выдержит тяжесть потока воды. Для этого просто залейте одно ведро воды в начало лотковой системы и проверьте, все ли в порядке.
  • Перед началом зимы обязательно очищайте лотки и трубы водостока от опавшей листвы и других загрязнений. Желательно проводить такую процедуру даже 2 раза в год. При этом используйте щадящий метод очистки без применения металлических предметов, которые могут повредить целостность элементов конструкции.

О том, как выполнить монтаж водосточной системы своими руками вы можете узнать, посмотрев видео немного ниже.

Желоба металлические самодельные

Изготовить желоб своими руками из оцинкованной стали просто.  Однако сложности появляются, если попытаться изготовить желоб той же длины, как при заводском производстве (3-4 метра).

Для изготовления четырёхметровой детали потребуется соответствующая техническая оснастка, чего в бытовых условиях обычно нет. Поэтому стандартная длина самодельных желобов, как правило, составляет не более 1 метра.


Наглядный пример изготовления простейшего водостока частного дома из оцинкованного стального листа и стальных кронштейнов-держателей. Система изготовлена своими руками

Технология производства овального желоба:

  1. Берут лист жести длиной 1 м, шириной 0,5 м.
  2. Помещают отрезок листа на слесарный стол.
  3. Берут металлическую трубу подходящего диаметра.
  4. Загибают отрезок листа на трубе правкой деревянным молотом до полукруга.
  5. Вдоль передней длинной кромки отмеряют отступ 10 мм.
  6. Загибают линию кромки под углом 90º.

Затем выполняют второй загиб на задней кромке, отрезав излишки листа.


Для самостоятельного производства жестяных водостоков нужен длинный широкий слесарный стол и набор незамысловатых инструментов. Приветствуются навыки жестянщика

Примерно таким же способом делают желоба прямоугольной формы. Только в качестве правки используют угловую металлическую болванку.


Схема изготовления прямоугольного желоба водосточной системы для самостоятельной практики. Пример изделия, сделанного своими руками в домашних условиях

Желоба водостоков прямоугольной формы делать даже проще, как и готовить к ним фасонные детали. Поэтому есть смысл при выборе технологии остановится именно на прямоугольных водостоках.

Установка фигурной части и труб водостока

Прокладка водостока предусматривает монтаж труб сверху вниз, при этом колено, муфта и слив устанавливаются раструбом к верху.

Особенности крепления водосточных труб

Монтаж производится так:

  1. В соединение колено-колено вставляется часть прямой трубы не менее 60 мм (зависит от расстояния между лобовой доской и стеной).
  2. Далее собирается необходимая фигурная часть, в которую заводится верхний конец трубы.
  3. Система крепится к стене при помощи хомутов, расстояние между которыми до 1,8 м. Фиксирующим является только один хомут, второй – направляющий. В некоторых системах производитель рекомендует применение хомутов – компенсаторов температурного расширения. Хомут крепится под соединителем.
  4. Труба выставляется строго вертикально с применением отвеса.
  5. На нижний конец, закрепленной хомутами трубы, устанавливается сливное колено (нижний край на расстоянии 25-30 см от отмостки).
  6. Если есть дренажная система или ливнеприемник, то нижний конец трубы заводится туда. Соединение труб происходит с помощью муфты (соединителя).
  7. Каждая последующая труба заводится в соединитель, установленный на предыдущей.
  8. Под каждым соединением крепится хомут.

Установка соединения воронка – труба для кровли с выступом и без выступа

  1. В зависимости от конструктивных особенностей места монтажа к воронке присоединяется колено нужной формы или муфта. В случае выступа крыши за фасад применяют два колена и отрезок трубы. Если крыша без выступа, то используют муфту.

Монтаж водостоков для крыши производится с учетом компенсации теплового расширения. Для этой функции производители применяют компенсационные зазоры. Так на соединителях труб в некоторых системах имеются монтажные линии. По этим линиям выставляют край трубы в зависимости от температуры воздуха на момент монтажа. Обработанные силиконом уплотнители позволяют гладкое скольжение элементов при расширении. Применяя соединитель для труб, оставляют воздушный зазор не менее 0.6-2 см.

Производить сборку водосточной системы при t о С ниже -5 не рекомендуется.

На этом монтаж системы водостока завершен. Необходимо произвести ревизию всех установленных элементов. Если конфигурация водосточной системы полностью соответствует проекту, рассчитана и установлена согласно рекомендациям производителя, то вся вода, попадающая на крышу, будет уходить только через трубы, не разбрызгиваясь и не переливаясь через края желобов.

По окончании каждого сезона желательно провести осмотр и промывку системы (при помощи шланга с водой). При прочистке возникающих заторов (листья, мусор) не применять острые металлические предметы.

Источник

Практические рекомендации

Чтобы работа по установке водостока точно прошла успешно, возьмите на заметку несколько полезных советов от специалистов в этой сфере.

  • Используйте силиконовый герметик для нанесения на стыки труб. Это позволит получить надежную герметизацию швов в процессе смещения труб и при перепадах температур.
  • Не допускайте ошибок в процессе крепления кронштейнов. Такой элемент устанавливается под водосточными лотками тремя способами: крепление к стропильным ногам, к лобовой планке под карнизом, по крайнему элементу обрешетки. Главное условие для любого варианта – правильно выставленный угол наклона.
  • Монтируйте конструкцию только при температуре воздуха не ниже -5 градусов.

  • Строго следите за тем, чтобы расстояние между кронштейнами не превышало допустимую норму. Иначе может возникнуть разгерметизация стыков и провис конструкции, а это неизбежно повлечет за собой протечку воды.
  • Обязательно проверьте, чтобы лоток совпадал с краем карниза по всей своей оси. Поскольку даже небольшое смещение в любую сторону приведет в протечке.
  • По завершении монтажа конструкции обязательно проверьте водосток. Необходимо точно знать, что система выдержит тяжесть потока воды. Для этого просто залейте одно ведро воды в начало лотковой системы и проверьте, все ли в порядке.
  • Перед началом зимы обязательно очищайте лотки и трубы водостока от опавшей листвы и других загрязнений. Желательно проводить такую процедуру даже 2 раза в год. При этом используйте щадящий метод очистки без применения металлических предметов, которые могут повредить целостность элементов конструкции.

О том, как выполнить монтаж водосточной системы своими руками вы можете узнать, посмотрев видео немного ниже.

Источник

Использование дополнительных аксессуаров

В качестве дополнительных аксессуаров в системе водоотвода применяют :

  • заглушки;
  • колена (45° или 90°);
  • отводы (на два или три потока);
  • резиновые уплотнители (для пластиковых систем);
  • компенсаторы (устранение последствий теплового расширения).

Заглушки используются, как для пластиковых, так и оцинкованных водосточных систем любой формы. Они предназначены для закрытия тупикового ответвления желоба, которое не ведет в сторону воронки. Колено служит для изменения направления водосточных труб на определенный градус. Это дает возможность обойти различные архитектурные особенности или спрятать водосток с тыльной стороны. Отводы на несколько потоков позволяют в одну выпускную трубу свести стоки от всех имеющихся водосточных труб, тем самым значительно экономя время и деньги, так как отсутствует необходимость дополнительно сооружать канализационные сливы под каждую воронку. Резиновые уплотнители применяют при соединении между собой желобов и водосточных труб, которые служат одновременно и гидроизоляцией зазора и дополнительным фактором крепления. Компенсаторы – это современные элементы водосточной системы, предназначенные для предотвращения деформаций при тепловом расширении.

При эксплуатации водосточных систем очень часто возникают трудности, которых не наблюдалось при монтаже. Зачастую это связано с засорением водосточной системы, нарушением её целостности или механическим повреждением. Так, после осеннего периода года практически все желоба необходимо прочищать от листвы, скопившейся там за весь год. Выходом в данной ситуации может стать установка защитной сетки, накладывающейся сверху желоба и имеющей перфорированную поверхность. Это дает возможность беспрепятственного прохода воды в водосточную систему, одновременно задерживая листья.

Важно знать, что, несмотря на установку защитной сетки, необходимо проводить периодическое очищение желобов от мусора и листьев. Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления

Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления

Другим распространенным случаем является повреждение пластиковых водосточных систем вследствие их промерзания. Чтобы избежать этого, используют систему антиобледенения, состоящую из кабелей обогрева и пульта управления.

Материал труб внутреннего водостока

При выборе материала труб внутренних водостоков учитывают назначение и этажность здания, климат местности и микроклимат помещений (отапливаемые или нет, повышенная влажность бассейнов и гидротехнических сооружений, горячие цеха производств и т. п.), финансово-экономические факторы.

Для устройства внутренних водостоков в жилых и общественных зданиях до шести этажей и производственных помещениях высотой до 10 м можно использовать канализационные трубы и фасонные изделия из чугуна. Более высокие сооружения оборудуют стояками и горизонтальными отводами из напорных чугунных труб. Подходят также напорные асбоцементные трубы, соединяемые асбоцементными муфтами и чугунными фасонными изделиями. Такие трубопроводы требуют защиты от механических воздействий (ударов, повышенных точечных нагрузок).

В последнее время все большее распространение получили трубы из различных пластмасс. Так, оптимальные эксплуатационные характеристики позволяют применять трубы из полиэтилена на любых участках внутреннего водостока. Для подпольных участков системы и выпусков используют также изделия (трубы, желоба, лотки и пр.) из бетона и железобетона, керамики.

В связи с подверженностью коррозии во внутренних трубопроводах нецелесообразно применять стальные трубы. Исключение могут составить трубы с двусторонним полимерным покрытием, но они не оптимальны с экономической точки зрения.

На российском рынке наибольшим спросом пользуются трубы и комплектующие для внутренних водостоков торговых марок Aquasystem, «Дёке» (Docke), Grand Line, Icopal («Икопал»), Ruukki, «Металл Профиль».

Источник

Расчёт и монтаж

Установить систему водоотведения в частном доме можно своими руками или при помощи профессионалов. В любом случае работа начинается с расчета всех необходимых материалов.

Прежде всего, необходимо приобрести готовую водосточную систему. Это существенно облегчит процесс монтажа конструкции, тем более что в современных строительных магазинах представлен огромный выбор подобных товаров. В зависимости от своих предпочтений, выберите пластиковую или металлическую систему, которая окрашена гальваническим методом.

Для сооружения водостока понадобятся следующие элементы:

  • желоба или лотки – их стандартная длина составляет 3 м;
  • трубы для вертикального отвода дождевой и талой воды длиной 3 или 4 метра;
  • кронштейны для фиксации лотков;
  • хомуты для крепления труб;
  • воронки;
  • колена;
  • силиконовый герметик для обработки стыков элементов водостоков крыши.

Также необходимо заранее приготовить все необходимые инструменты: рулетку, шуруповерт, отвес, ножовку по металлу.

Проводим расчет необходимого количества элементов.

  • Лотки. Чтобы безошибочно рассчитать количество необходимых желобов для простой двускатной крыши, надо измерить длину карниза и разделить его на 3 (длину лотка), а результат округлить в большую сторону. При выполнении расчетов следует обязательно учитывать, что лотки монтируются под уклоном примерно в 2-5 градусов и вставляются друг в друга для обеспечения максимальной герметичности конструкции. Таким образом, соединение получается с нахлестом 5-10 сантиметров.
  • Трубы. При расчете диаметра труб следует учитывать площадь ската крыши и примерный объем воды, который будет проходить по ней. Чем больше будет объем, тем больший диаметр должен быть у трубы. То же правило касается и лотков. Рассмотрим примеры расчетов для разных случаев, когда площадь ската:

    • менее 50 м2: диаметр трубы – 75 мм, ширина лотков – 100 мм;
    • 50-100 м2: диаметр трубы – 87 мм, ширина лотков – 125 мм;
    • более 150 м2: диаметр трубы – 100-120 мм, ширина лотов – 190 мм.

Для того чтобы рассчитать число необходимых труб, нужно измерить высоту от земли до карниза, умножить результат на 4 (количество стояков) и разделить на 3 (длина изделия). При необходимости число труб может быть увеличено.

  • Воронки. Эти звенья конструкции устанавливают в углах строения, а значит, для четырехугольного дома с двускатной крышей понадобится минимум 4 воронки. В том случае, если карниз сооружения длиннее стандартного, можно установить несколько дополнительных воронок (не реже, чем 1 на 10 м желоба), чтобы снизить нагрузку на крышу.
  • Кронштейны, хомуты, колена. Кронштейны для лотков устанавливаются через каждые 50-60 см. Для крепления каждой трубы понадобится в среднем 2 хомута. Количество колен отличается в зависимости от сложности конструкции, их может быть 2 или 4.
  • Количество углов и заглушек к ним зависит от конфигурации крыши.

Установка

Весь монтаж осуществляется сверху вниз – это важное правило, которым нельзя пренебрегать. Только в этом случае качество монтажа будет на высшем уровне

  • Находим середину карниза и ставим там точку, именно в этом месте необходимо закрепить первый кронштейн. При этом верхний край желоба должен быть уложен на него так, чтобы расстояние между его краем и кровлей составляло не менее 3 сантиметров. За счет этого вода при попадании в лоток не будет разбрызгиваться.
  • В отмеченную точку вкручивается саморез, к нему привязывается специальная прочная леска. По данной линии устанавливаем остальные кронштейны.
  • Укладываем желоба. При необходимости лотки подрезаются при помощи ножовки, а края шлифуются напильником.

  • Далее выполняем установку труб. Если труба не имеет каких-либо изгибов, то достаточно просто вставить ее край в воронку. В процессе работы необходимо использовать отвес для соблюдения строгой вертикальности конструкции. Если водосточная труба монтируется на сложном участке, имеющем изгибы, то при ее монтаже используются специальные колена.
  • Для крепления труб применяются хомуты разных форм. Они могут крепиться непосредственно к стене дома или на некотором расстоянии от нее. Хомуты обязательно устанавливаются в месте соединения двух труб. При необходимости можно монтировать дополнительный хомут посередине каждой трубы.
  • Если на участке проведена ливневая канализация, то нижние края труб требуется отвести в водоприемники.
  • На этом процесс установки водосточной системы заканчивается. Если четко соблюдать инструкцию, то монтаж не отнимет много времени и сил.

Заключение

Грамотно сформированная металлическая система водостока обеспечивает защиту здания от проникновения влаги. Данный материал длительное время выдерживает нагрузки и подчеркивает вкус и достаток хозяина.

Комплектность современных водосточных систем позволяет без труда произвести монтаж своими силами. Полезные советы гарантирует более комфортную эксплуатацию водосточного комплекса.

Источники

  • http://www.krovlyakrysh.ru/dobornye-elementy/vodostoki/tehnologiya-montazha-vodostochnoj-sistemy/
  • https://VodaSovet.ru/kanalizatsiya/montazh-vodostokov
  • https://ZnatokTepla.ru/truby/tehnologiya-montazha-vodostochnyh-trub.html
  • https://KrovGid.com/communikacii/derzhateli-dlya-vodostokov.html
  • https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/krysha-i-krovlya/vodostochnye-i-livnevye-sistemy/montazh/montaj-metalicheskogo-vodostoka-svoimi-rukami.html
  • https://KrovGid.com/communikacii/plastikovye-vodostoki-dlya-kryshi-svoimi-rukami.html
  • https://VseProTruby.ru/vodostochnye/ustanovka-vodostokov.html
  • https://krysha-expert.ru/montazh-plastikovoy-vodostochnoy-sist
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
