Исследование образцов
Давайте познакомимся с несколькими представителями исследуемого нами вида.
На фото — станция бытового водоснабжения Gardena 3000-4 Classic
- Мощность: 0,65 кВт;
- Напор (максимальный): 40 м;
- Глубина подъема воды: 8 м;
- Гидроаккумулятор: 24 л;
- Производительность: 47 л/мин;
- Цена: 5200 руб.

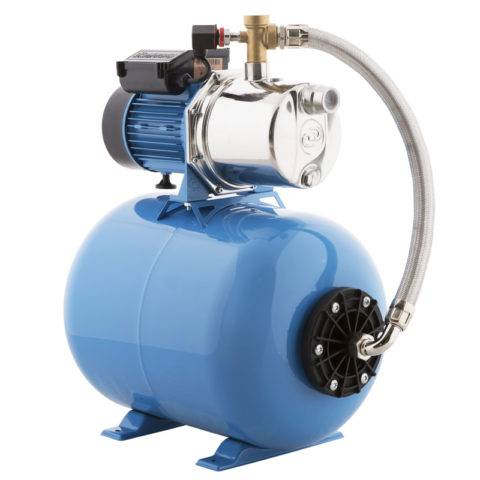

Джамбо 70/50Н-50 от Джилекс
- Мощность: 1,1 кВт;
- Производительность: 70 л/мин;
- Напор: 50 м;
- Глубина: 9 м;
- Гидроаккумулятор: 50 л;
- Дополнительные опции: плавный пуск, термореле (отключение при перегреве);
- Цена: 16100 руб.
Итальянская MARINA APM200/25 с выносным эжектором
- Мощность: 2,3 кВт;
- Производительность: 50 л/мин;
- Напор: 50 м;
- Глубина: 35 м;
- Цена: 25500 руб.
Виды насосных станций второго подъема и режимы их работы
В зависимости от имеющейся планировки объекта, снабжаемого водой и от расположения самой насосной станции по отношению к напорным аккумуляторам выделяют такие системы как:
- безбашенная;
- с башней, расположенной в начале сети;
- с контррезервуаром.
Стоит отметить, что режим и объем водопотребления непрерывно изменяются и характеризуются большой неравномерностью.
Насосы второго подъема осуществляют подачу воды непосредственно потребителю, и потому рабочий режим такой станции определяется исходя из реального водопотребления.
Расчет режима работы насосной станции второго подъема проводится для следующих ситуаций:
- работа станции в часы пикового и минимального расхода воды в сутки наибольшего ее потребления;
- работа системы при необходимости тушения пожара в моменты пикового расхода воды;
- аварийная работа станции.
При этом для системы имеющей контррезервуар дополнительно производится расчет на случай максимального транзита воды в контррезервуар.
Подключение поверхностного насоса к скважине или колодцу
Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.
Что нужно для подключения насоса к водопроводу
Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:
- подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
- соединительные штуцеры;
- накопительный бак объемом 30-60 литров;
- гибкие шланги для подключения бака к насосу;
- пятивыводной адаптер для второго выхода;
- реле давления;
- манометр.
С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.
Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.
Выбор места для монтажа
Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.
Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.
Схема установки и подключения насосного оборудования
Инструкция по подключению к автономному водоснабжению
Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.
Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки. К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном. Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу. Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу. На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку
Важно выпустить из системы весь воздух! Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке). Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить)
Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер). Теперь можно открыть кран и убедиться в работоспособности установки. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле
Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить). Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер). Теперь можно открыть кран и убедиться в работоспособности установки. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.
Подсоединение к трубе обратного клапана и фильтра
Виды
Конструкции можно разделить на два типа:
- Вихревые – отличаются компактными габаритами, что делает их мобильными, способностью создавать давление большее, чем у центробежных (при тех же размерах и мощности). Негативным моментом является низкий КПД (около 0,45). Нежелательно устанавливать этот вид насосов в скважинах с песчаным дном, примеси забиваются в конструкцию, выводя ее из строя.
- Центробежные – способны работать даже в условиях воздушных пробок, а это предпочтительнее для дачников. Глубина, на которой они могут быть использованы ограничивается отметкой в десять метров. Этот вид имеет большее количество ступеней, что увеличивает его стоимость.
Пример работ по установке насоса показан в видео:
Состав насосной станции и назначение частей
Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:
- Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
- Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
- Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).
Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.
Принцип работы насосной станции
Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.
Каждая из частей выполняет свою работу
Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.
Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.
Подключение насоса
Для подключения насоса к системе водоснабжения в доме необходимо приобрести не только само оборудование, но и такие дополнительные материалы:
- фильтр для очистки воды;
- гофрированный шланг, благодаря которому будет осуществляться забор воды;
- обратный клапан с фильтром;
- шланг подачи воды;
- коннекторы;
- ФУМ-лента;
- отвертка и крепеж;
- ключи разводные;
- немного воды.
Шаг 1. Для начала следует выбрать место, где будет установлен насос. Это должно быть теплое помещение, желательно – хозяйственная постройка или подвал. Также это может быть специально оборудованное маленькое помещение, построенное возле колодца. Оно должно иметь плотный пол (желательно – бетонный). К полу и прикручивается насос таким образом, чтобы был надежно зафиксирован.
Насос прикручивается
Шаг 2. На входной патрубок наматывается ФУМ-лента для уплотнения соединений.
Уплотнение входного патрубка
Шаг 3. Гофрированный шланг подходящего диаметра подсоединяется к входному патрубку.
Подсоединение гофрированного шланга
Встроенный фильтр
Шаг 4. На другой конец водовода прикручивается клапан, имеющий сетчатый фильтр.
Клапан с сетчатым фильтром
Шаг 5. Шланг опускается в скважину.
Шланг опускается в скважину
Шаг 6. Насос соединяется с системой водоснабжения с помощью специальных коннекторов.
Насос соединяется с системой водоснабжения
Шаг 7. Насос заполняется водой через отверстие подачи, крышку фильтра, заливную горловину. Шланг забора воды и корпус насоса должны быть заполнены жидкостью.
Заполнение насоса водой
Шаг 8. Закручивается выпускное соединение.
Закручивается выпускное соединение
Шаг 9. Кабель питания устройства подключается к розетке.
Подключение к электричеству
Шаг 10. Перед тем как запустить насос, необходимо открыть все краны в системе водоснабжения, чтобы выпустить воздух. Когда насос заработает и через него пойдет вода, краны можно закрыть.
Открывается кран
Видео – Установка насосной станции дома
Поверхностный насос – удачное решение для организации автономной подачи воды в дом. Пользоваться таким насосом несложно, а с установкой при соблюдении инструкции справиться можно самостоятельно. При бережной эксплуатации насос прослужит достаточно долго.
Выбор, установка и подключение поверхностного насоса
Использование поверхностного насоса для полива сада
Поверхностный насос
Пример работы поверхностного насоса
Схема поверхностного насоса
Работающий поверхностный насос
У поверхностных насосов много преимуществ
Центробежный поверхностный насос Водолей БЦ-1,2-1,8У1.1
Вихревой
Центробежный
Эжекторный
Принцип работы самовсасывающих насосов
Горизонтальный поверхностный насос центробежный
Электронасос автоматически подаст воду в дом, что весьма удобно и практично
Насосная станция с встроенным эжектором
Насосная станция
Насос прикручивается
Уплотнение входного патрубка
Подсоединение гофрированного шланга
Встроенный фильтр
Клапан с сетчатым фильтром
Шланг опускается в скважину
Насос соединяется с системой водоснабжения
Заполнение насоса водой
Закручивается выпускное соединение
Подключение к электричеству
Открывается кран
Насосная станция водоснабжения
На схеме приведены соотношения высоты всасывания (Х) к длине горизонтальной части трубопровода от колодца
Насос поверхностный Patriot PTQB70
Какие трубы нужны для насосной станции?
Решив организовать на даче автономное водоснабжение, мало вырыть колодец и купить насос. Необходимо еще определиться с тем, какие трубы нужны для насосной станции.
А возможны здесь несколько вариантов. Каждый, разумеется, со своими достоинствами и недостатками. Какой-то из них дороже, какой-то дешевле, но при этом нужно помнить, что для правильного выбора — какие трубы нужны для насосной станции — нужно учитывать несколько общих требований.
Во-первых, трубы постоянно находятся в контакте с водой, поэтому должны быть изготовлены из пищевого материала. Конечно, если речь идет о полноценной системе. Если воду качают только для полива, то на этот пункт можно смотреть не так строго.
Во-вторых, при подкачке создается определенное давление
Поэтому, определяясь, какие трубы насосной станции подойдут в данном случае, необходимо обратить внимание на их способность выдерживать такое давление
Итак, возможные варианты.
Тестирование системы
Проверить работу системы водоснабжения нужно в обязательном порядке перед непосредственным подключением насосной станции к источнику воды. Чтобы избежать неожиданных неприятных моментов на этом этапе, необходимо соблюдать несколько правил.
Полноценная работа оборудования возможна только после полного окончания монтажа наружного водопровода и установки внутренней разводки. Проверку системы можно проверять магистралью для полива, предварительно отключив кран внутренней части.
Подготовка оборудования выполняется в следующем порядке:
- Откручивают крышку гидроаккумулятора и с помощью воронки наполняют емкость водой. Чтобы заполнить водой насос и прилегающие трубы, потребуется около 15 литров воды.
- Крышку горловины плотно закрывают.
- Выполняют проверку параметров давления в гидроаккумуляторе, при недостаточных значениях давление нагнетают компрессором.
- Открывают запорную арматуру на подающих трубах и пускают воду в систему.
- Подключают оборудование к электрической сети. С началом работы мотора вода постепенно заполнит все участки водопроводной системы. После полного удаления воздуха из системы кран можно закрыть.
При достижении определенных параметров давления (чаще всего производитель выставляет 3 атмосферы) в правильно установленной системе срабатывает реле давления, которое должно отключить подачу воды.
После успешного тестирования системы водоснабжения выполняют завершающие мероприятия, включая окончательное закрепление труб внутри дома и обратную засыпку внешней части водопровода.
Что такое насосная станция
Насосных станций на сегодняшний день существует множество, но все они обладают схожей конструкцией и состоят из насоса, гидроаккумулятора (см. Гидроаккумулятор для скважины: виды оборудования и способы его использования), соединяющего их шланга и управляющего реле. Отличия же заключаются в способе забора воды и рабочих характеристиках.
На фото показаны основные узлы насосной станции
Принцип действия
Работают эти устройства следующим образом:
- Запущенный насос накачивает воду в гидроаккумулятор, который состоит из двух резервуаров – для воды и для воздуха;
- По мере заполнения резервуара для воды воздух сжимается и создает в системе водоснабжения давление, необходимое для нормальной работы сантехнического оборудования;
- При открытии крана или другого водоразборного устройства бак начинает опустошаться, а давление в системе падать;
- Когда оно достигает нижнего установленного значения, срабатывает реле давления, автоматически включая насос;
- Насос компенсирует потерю воды и работает до тех пор, пока давление вновь не поднимется до нормы, после чего вновь срабатывает станция управления скважинным насосом, отключая его.
Виды насосных станций для скважин
Конструктивно насосные станции отличаются друг от друга видом насосов и объемом накопительных баков. Выбор насоса зависит преимущественно от глубины скважины и качества воды.
Разумеется, никто не будет устанавливать на участке штанговые скважинные насосные установки ШСНУ с качалками, все намного проще: выбирать нужно между погружными (см. Насос погружной скважинный: характеристика и установка) и поверхностными агрегатами.
Поверхностные насосы по способности откачивать воду с разных глубин делятся на два типа:
- Со встроенным эжектором. Глубина их всасывания до 9 метров, поэтому применение возможно только в скважинах «на песок». Для запуска необходимо залить в агрегат воду через специальное отверстие;
- С выносным эжектором. Глубина всасывания до 45 метров. Внешний эжектор крепится к двум трубам, одна из которых подает в него воду, а вторая поднимает её на поверхность, и опускается в скважину.
Насосная станция с внешним эжектором
Так как насосы идут в комплекте со станцией, а люди несведущие могут просто не разбираться в их конструкции, то нужно просто обращать внимание на высоту всасывания. Инструкция к водоподъемному оборудованию обязательно содержит в себе эти сведения
И если в ней указана высота всасывания 7 метров, то с большей глубины насос воду просто не поднимет.
При значительном удалении уровня воды в скважине от поверхности земли (более 10 метров) намного эффективнее использование погружных насосов, которые опускаются непосредственно в водозабор. Существуют насосные станции для глубоких скважин, способные обеспечивать подачу воды с глубины 100 и более метров и поддерживать в системе надлежащее давление.
Основательно и надежно
Решая, какие трубы насосной станциии спользовать, можно обратить внимание на металлопластиковые варианты. Они обладают рядом преимуществ перед резиновыми шлангами:
- не деформируются и не изменяют своих качеств при перепадах температур;
- наверняка выдерживают нужное давление;
- имеют бо́льшую механическую прочность;
- они значительно гигиеничнее и больше подходят для контакта с питьевой водой.
Правда, для монтажа металлопластика потребуются специальные навыки, но совсем не сложные. Куски трубы нужно диаметра соединяются между собой при помощи фитингов, затягиваемых обыкновенными гаечными ключами.
Однако, прокладывая водопровод, необходимо помнить, что работоспособен он будет не только благодаря правильному выбору труб. Необходимо учитывать и другие факторы. Следует уложить трубы ниже уровня промерзания грунта. А так же обеспечить нужный уклон — от насоса к колодцу, а не наоборот.
Что такое станция и как ее выбрать
Когда вы делаете покупку, это будет или насосная станция для колодца джилекс, или совершенно другая модель, здесь важно на первом этапе ее правильно взять. Для этого надо учесть параметры.
После этого должна быть создана схема подключение насосной станции к колодцу
От этого будет зависеть ее правильность работы и срок действия.
Давайте с этими вопросами разберемся подробно и по пунктам. И решим, какую насосную станцию выбрать для колодца.
Типы насосов для станций
Насосные станции для колодцев могут комплектоваться самовсасывающими насосами двух исполнений:
- С эжектором встроенным.
- С эжектором выносным.
Насосные станции, у которых используются устройства со встроенным эжектором, могут обеспечить напор свыше 40 метров, а поднять воду из глубины менее восьми метров.
Насосы самостоятельного всасывания
Насосная станция в колодец, это не такая простая конструкция. Насос здесь будет играть ключевую роль.
Схема подключения насосной станции к колодцу
Итак:
- При работе корпус таких устройств располагается на поверхности земли, а конец шланга(см.Шланг для насоса – как выбрать и правильно эксплуатировать) для забора воды спускается в воду.
- Глубина, с которой может производится всасывание при помощи поверхностных аппаратов не превышает 8 м.
- В процессе работы насос втягивает воду в свой корпус, а после направляет ее дальше по трубопроводу.
- Поэтому данный вид насосов подходит для не очень глубоких колодцев, речек и прочих водоемов.
Также бывают поверхностные насосы, оснащенные выносным эжектором, которые могут поднимать воду с глубины более 30 м, диаметр колодца либо скважины при этом должен превышать 4”.
