Что такое абиссинский колодец или абиссинская скважина

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

  1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
  2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
  3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

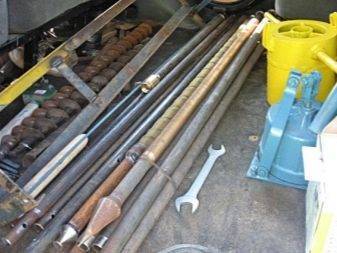

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

  • рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
  • рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Правила сооружения и подготовка

Подготовку к проведению работ можно подразделить на условные этапы. Прежде чем начать бурение, стоит присмотреться к конструкции абиссинки. Она крайне проста и включает комплект металлических труб, длина которых 1-2 метра. Трубы соединяются между собой муфтами. Для нижней части скважины, через которую осуществляется забор воды, потребуется фильтрующая труба. Способ ее изготовления разбирался выше. На поверхности грунта нужно будет установить насос.

Также подойдут варианты из нержавеющей стали. Для скважины вовсе не подойдут медные трубы. На трубах, которые подойдут для обустройства с двух сторон, нужно нарезать внешнюю резьбу.

Длина перфорированной трубы (которая будет играть роль фильтра) должна составить 70-100 см. Хорошо, если на нижний конец этой части будет приварен наконечник. Копьевидной трубой будет легче выполнять забивание

При этом важно, чтобы диаметр наконечника был немного больше диаметра трубы

Количество труб будет связано с глубиной залегания грунтовых вод. Для соединения деталей между собой применяются резьбовые муфты. Муфты должны быть толстостенными, так как они более прочные.

Забивать трубы можно обычной кувалдой или бабкой. Последнее изделие представляет собой цилиндр с высверленным отверстием. Цилиндр оснащается рукоятками, которые облегчат подъем изделия. Еще для облегчения работ бабку пропускают через специальные блоки.

Тогда бабка будет опускаться на веревках под собственной тяжестью. Первичная прокачка пробуренной скважины производится ручным насосом. Кроме забивного способа монтажа скважины, существует еще один. На нем остановимся подробнее.

Колодец или скважина плюсы и минусы

Плюсы абиссинской скважины

Обустройство абиссинской скважины является наиболее простым и доступным способом обеспечить себя питьевой водой.

Метод ударного бурения

Так как глубина абиссинских скважин редко превышает 12 метров, для бурения не требуется специального механизированного оборудования, что существенно сокращает финансовые расходы, — обустройство такой скважины под ключ обойдется в 2-3 раза дешевле бетонированного колодца.

Для бурения скважин этого типа не требуется разрешительных документов, располагаться она может в любом удобном месте (во дворе, гараже, подвале жилого дома), при необходимости к ней можно подключить электронасос. Срок службы абиссинской скважины составляет 10-30 лет.

Минусы абиссинской скважины

Геологические особенности местности могут стать серьезным препятствием для бурения абиссинской скважины.

Во-первых, неглубокие водоносные слои залегают неравномерно, что не исключает пропуска даже опытными бурильщиками нужного слоя.

Во-вторых, бурение абиссинских скважин может стать невозможным в почвах с глубоким глинистым или каменистым слоем, в засушливых районах. Качество воды из абиссинской скважины в любом случае буден ниже, чем из артезианской.

Плюсы колодца

Декоративный колодец

Если сравнивать колодец с абиссинской скважиной, то главным плюсом первого будет его универсальность. Срок службы колодца составляет более 50 лет, кроме того, благодаря широкому устью производить профилактические и ремонтные работы неглубоких колодцев намного проще.

Минусы колодца

Тогда как обустройство абиссинской скважины — подчас дело одного дня, рытье колодца требует куда больше усилий, а нередко и финансовых вложений.

Риск заражения колодезной воды биологическими материалами на порядок выше, чем воды скважинной: через открытое устье в колодец может попасть мусор, через стенки — верховодка.

Также следует отметить, что из-за медленного наполнения колодца его производительность может быть ограничена.

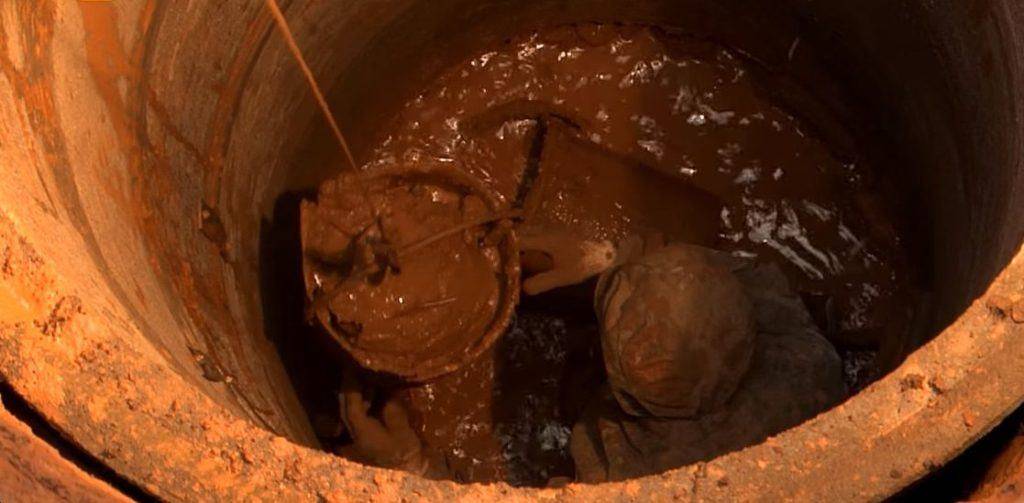

Ремонт колодца

Ремонт глубоких (более 20 метров) колодцев, как правило, сопряжен с определенными сложностями.

В каких случаях используется абиссинский колодец

Чтобы обзавестись на своем участке абиссинским колодцем, кроме собственного желания и знания конструкции водозаборной установки, потребуется проведение геологических исследований

Очень важно, чтобы совпали необходимые условия для проведения бурильных мероприятий. Различные грунты отличаются по своим физико-механическим характеристикам. Имеется в виду их плотность, структура, степень твердости, химический состав и т.д

Имеется в виду их плотность, структура, степень твердости, химический состав и т.д.

Специальные таблицы содержат классификацию «буримости» грунтовых пород. Чтобы пройти песчаник и песок, используется различная комплектация инструментов и технологий бурения. Для проходки скального песчаника обычно применяют колонковую трубу, оснащенную коронкой из твердых сплавов. Водовмещающие пески хорошо поддаются ударно-канатному методу, для чего используется желонка.

Исходя из физико-механических характеристик, используется следующая классификация пород по степени их буримости:

  • Твердые или скальные. Они склонны к раскалыванию, дроблению и медленному разрушению по ходу бурения абиссинского колодца. Процедуру данного типа необходимо осуществлять с высокой скоростью и давлением. В состав поверхностных твердых пород входят отложения известняков, песчаников, мергелей, доломитов и т.п.
  • Пластичные. При разрезании этих пород ножом или буром не возникает никаких проблем. То же самое относится к использованию наконечника абиссинской иглы. Пластичные грунты включат в себя глину, суглинки, мягкие супеси.
  • Сыпучие. Их особенностью является сложность удержания формы, из-за наличия в составе почвы несоединенных между собой частиц. Если в толще пылеватого грунта появляется много воды, он начнет «плыть». Сыпучие породы включают в свой состав все типы песков, гравий, гальку, дресвяно-щебнистые и другие схожие почвы.

Если на пути шахты встретился крупный валун, лучше передвинуться в сторону для нового бурения, благо разборка водозаборной установки не занимает много времени. Попытки разбить большие камни, как правило, заканчиваются неудачей. Кроме ограничений по буримости, во время проведения работы необходимо учитывать высоту водоносного слоя на участке. Проблема заключается в ограниченности по высоте подъема воды (до 8 м), на который способны поверхностные насосы. Никакое другое помповое оборудование не в состоянии извлекать воду из тонкоствольной выработки.

Некоторые модели поверхностных насосов по документам способны поднимать воду на высоту 10 м

Однако важно помнить об обычных потерях давления внутри шахты и о том, что часть транспортируемой воды уходит в горизонтальном направлении. В пересчете на высоту, каждые 10 м такого участка отнимают у глубины всасывания 1 м. Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора)

Кроме того, согласно инструкции, поверхностные помпы должны устанавливаться в закрытых помещениях (а это еще дополнительное расстояние от точки водозабора).

В тех случаях, когда абиссинская скважина в доме является единственным возможным вариантом подачи воды, а водоносный слой расположен на глубине 12-15 м, для поднятия жидкости применяют эрлифт или ручную помпу. Данные приспособления в состоянии поднимать воду на указанную высоту. Еще одним способом решения проблемы излишнего заглубления водоносного слоя является обустройство приямка. Для этого в самом начале забивки выкапывается шурф метровой глубины. Штанги погружают в таком случае, начиная со дна шурфа. По завершению работ проводится монтаж насоса в приямке.

Возможные проблемы при бурении

В процессе бурения вы можете наткнуться на плывун. Это образование, которое состоит из плотных пород. Столкнувшись с плывуном «игла» не сможет продвигаться дальше. Единственным вариантом выхода из ситуации в данном случае будет смена места бурения.

Если же пробурить скважину немного ниже или выше водозаборного песчаного слоя, тогда фильтр быстро заилится. В некоторых случаях засорение может произойти даже в течение нескольких месяцев. Правильная установка «иглы» должна проверяться в обязательном порядке. Для этого, как уже упоминалось ранее, в трубу скважины заливается вода, и если жидкость уходит медленно, значит, нужно углубиться еще на 50 см.

При нарушении вертикального положения трубы фильтр также со временем заилится. Когда будете забивать «иглу» в грунт, следите, чтобы труба заходила строго вертикально.

Что лучше колодец или абиссинская скважина?

Регулярное снабжение чистой водой является одним из главнейших условий удовлетворения жизненных и бытовых нужд человека.

Выбор между колодцем или скважиной

Жителей городских многоквартирных домов водой обычно снабжают централизованные коммуникации, а вот владельцем частных домостроений все приходится обустраивать самостоятельно.

Бурение абиссинского колодца в доме

При этом часто встает вопрос, какому источнику воды стоит отдать предпочтение: традиционному колодцу или абиссинской скважине.

Рытье колодца

Хотя и колодец, и скважина служат одной цели, оба они имеют принципиальные отличия, причем заключаются они не только в цене обустройства. Так что же на самом деле лучше, колодец или скважина?

В чем отличие колодца от скважины

Колодец представляет собой гидротехническое сооружение в виде вертикальной шахты, вырытой нередко вручную, тогда как скважина — это пробуренное в породе с помощью специального инструмента относительно узкое и глубокое отверстие.

Внутренний мир колодца

Внешне колодцы отличаются от скважин большим диаметром и меньшей глубиной, хотя некоторые из них, например, знаменитые каракумские колодцы могут иметь глубину более 200 метров.

Внутренний мир абиссинской скважины

Также скважины в отличие от колодцев оборудуются специальными обсадными трубами, предотвращающими осыпание грунта и загрязнение скважинной воды поверхностными водами. Отличаются колодцы и скважины и способом подъема воды.

Выкачка воды из скважины практически всегда производится с помощью электрического, реже ручного насоса, поднимать же воду из колодца можно с помощью обычного барабана.

См. также:  Ручной насос для абиссинского колодца

Плюсы абиссинской скважины

Обустройство абиссинской скважины является наиболее простым и доступным способом обеспечить себя питьевой водой.

Метод ударного бурения

Так как глубина абиссинских скважин редко превышает 12 метров, для бурения не требуется специального механизированного оборудования, что существенно сокращает финансовые расходы, — обустройство такой скважины под ключ обойдется в 2-3 раза дешевле бетонированного колодца.

Для бурения скважин этого типа не требуется разрешительных документов, располагаться она может в любом удобном месте (во дворе, гараже, подвале жилого дома), при необходимости к ней можно подключить электронасос. Срок службы абиссинской скважины составляет 10-30 лет.

Минусы абиссинской скважины

Геологические особенности местности могут стать серьезным препятствием для бурения абиссинской скважины.

Во-первых, неглубокие водоносные слои залегают неравномерно, что не исключает пропуска даже опытными бурильщиками нужного слоя.

Во-вторых, бурение абиссинских скважин может стать невозможным в почвах с глубоким глинистым или каменистым слоем, в засушливых районах. Качество воды из абиссинской скважины в любом случае буден ниже, чем из артезианской.

Плюсы колодца

Декоративный колодец

Если сравнивать колодец с абиссинской скважиной, то главным плюсом первого будет его универсальность. Срок службы колодца составляет более 50 лет, кроме того, благодаря широкому устью производить профилактические и ремонтные работы неглубоких колодцев намного проще.

Минусы колодца

Тогда как обустройство абиссинской скважины — подчас дело одного дня, рытье колодца требует куда больше усилий, а нередко и финансовых вложений.

См. также:  Скважина для дома- что, где, как?

Риск заражения колодезной воды биологическими материалами на порядок выше, чем воды скважинной: через открытое устье в колодец может попасть мусор, через стенки — верховодка.

Также следует отметить, что из-за медленного наполнения колодца его производительность может быть ограничена.

Ремонт колодца

Ремонт глубоких (более 20 метров) колодцев, как правило, сопряжен с определенными сложностями.

Так что же лучше для дома – скважина или колодец?

Однозначного ответа, что же лучше, колодец или скважина, дать нельзя, так как все здесь зависит от целей, оборудования и нужд владельца.

Тем не менее, использование более технологических путей водообеспечения, коими являются бурение скважин считаются предпочтительными.

Скважины дают более чистую воду, они производительны, просты в обслуживании, могут буриться в любых местах, не требуют обязательного оборудования специальных надстроек.

Заказать бурение абиссинской скважины вы можете в нашей организации. Мы предлагаем умеренные цены, высокое качество производимых работ, у нас же вы можете приобрести все необходимые для оборудования скважины комплектующие.

Особенности эксплуатации

Ширина углубления составляет 2,5-5 м, а глубина — не больше 10-15 м. Для выкачивания воды используется ручной или электрический насос. Его мощности должно хватать для подъема ресурсов с расстояния в 15 м. При водозаборе внутри углубления создается вакуум, а на место откачанной воды поступает свежая.

При регулярном и правильном использовании колодец будет служить долго. Если он используется сезонно в теплый период, то на зиму его придется законсервировать.

Для этого достаточно опорожнить скважину и накрыть насос непромокаемым материалом. С наступлением весеннего сезона следует провести прокачку.

Делаем абиссинскую скважину своими руками

Чтобы сделать абиссинскую скважину своими руками, предварительно оценивают силы и возможности. Затем покупают необходимые материалы, инструменты. Как именно сделать «иглу», описано выше:

  • на трубу диаметром до 40 мм накручивают наконечник иглы;
  • шов стыка сваривают;
  • на расстояние до 1,5 от основания трубы наносят метки, затем просверливают отверстия диаметром в 1 см;
  • накручивают на фильтр несколько слоев нержавеющей проволоки, сверху опутывают фильтр по всей длине мелкоячеистой сеткой, все фиксируют хомутами из нержавейки;
  • на верхнюю часть трубы устанавливают насос, удобнее работать устройством с подключением к сети – это увеличивает эффективность потребления воды, водораздачи.

Если хомутов нет, проволоку и сетку приваривают, но только с помощью оловянного припоя, свинцовый припой под запретом – свинец испортит качество воды.

Забивание стальной «бабой» (пошаговое с фото)

Стальной бабкой или бабой называют металлическую чушку весом до 50 кг с ручками. На трубу сначала закрепляют подбабок – хомут, который стягивают болтами. Этот элемент защитит трубу от разбивания бабой, возьмет на себя всю энергию от удара и передаст наконечнику трубы. По мере заглубления на верхнюю часть трубы накручивают дополнительные колена, дожидаясь достижения нужной глубины.

Пошаговое руководство обустройства абиссинской скважины с помощью металлической бабы достаточно простое:

Что делатьФото
1Купить 5 оцинкованных труб длиной 1,6 м, поручить нарезку резьбы или нарезать самостоятельно. Диаметр труб 1,4 дюйма. Купить стальные муфты, переходник Элементы для трубы

2

Приобрести стальную иглу с фильтром Готовый наконечник для «иглы»
3Оценить качество фильтра, плотности намотки проволоки Качественная намотка проволоки на фильтр

4

Подготовить стальную бабу, найти насос для прокачки воды Баба может быть и такой
5Сделать ямку в месте будущего забивании «иглы» Ямка может быть неглубокой до полуметра

6

Немного забить трубу бабкой, выровнять по отвесу, зафиксировать ровность плашками или любым подручным материалом и начать забивать на нужную глубину

Зафиксировать трубу и можно забивать

Каждый удар бабы подвигает трубу до 50-70 мм, через определенное время (6-7 метров) в трубу начинают заливать воду – как только вода ушла, наконечник уперся в водоносный слой. Теперь следует поставить насос и начать прокачку.

Прокачка воды может занять много времени, сначала идет мутная вода, затем будет чистая

Если через 30-40 минут вода поступает мутная, придется забивать «иглу» дальше – водоносный слой смешан с грунтом и чистой влаги хозяину не дождаться.

Забивание прутком (пошаговое с фото)

Забивание «иглы» прутком – процедура, менее распространенная, но иногда, единственно возможная. Например, если первоначально скважина была мало заглублена, затем дебет понизился и нужно пробиваться глубже.

Чтобы не вынимать всю конструкцию, внутрь трубы устанавливают металлическую штангу в виде толстого арматурного прутка, начинают забивать по прутку, максимально заглубляя наконечник.

Пруток должен легко и свободно двигаться внутри трубы абиссинской скважины

Для удобства пробивания скважины прутком, обустраивают хомут с блоками. Этот хомут помогает опускать пруток с нужной силой, надавливая на обратную сторону конуса, который венчает фильтр.

Схема обустройства хомута с блоками для пробивания «иглы» прутком

Забивание прутком – оптимальный выбор в пользу сохранности резьбового стыка труб, однако конус в этом случае должен быть накрепко приварен к фильтру.

Чем хороша абиссинская скважина?

Список достоинств любого абиссинского колодца обширен:

  1. Дешевизна. Действительно, цена такой скважины «под ключ» никак не окажется дороже 25 000 рублей. В среднем обустройство выйдет в 14 000-15 000 тысяч. Плюс еще тысяч 5-9 уйдет на приобретение и установку соответствующего оборудования. Если сравнивать со стоимостью шахтного колодца, то там только рытье встанет в 35-40 тысяч рублей. И чтобы обустроить двойной шатер (если, конечно, заботиться о качестве добываемой воды), придется потратить еще столько же.

Важно

Двойной шатер — это не навершие над колодцем, как кому-то может показаться. «Двойным шатром» специалисты называют тип водозаборного устройства, оборудованный на самом дне шахтного колодца.

  1. Скорость проходки. Для проходки абиссинской скважины не потребуется строить буровую вышку. Ей даже тренога не потребуется. Ведь в России глубина залегания водоносных пластов в земле колеблется от 2-х до 15-ти метров. Можно обойтись ударно-канатным бурением и добраться до питьевой воды буквально за несколько часов, если работать вдвоем. Если же в процессе бур застревает или скважина оказывается пустой, извлечь оборудование будет совсем несложно. Это делается с помощью автомобильного домкрата, упертого в подбабок. И все переносится в следующий квадрат для новой попытки, с учетом корректирующих поправок «на воду».
  2. Экологичность. Поскольку у абиссинской скважины нет обсадной трубы, это исключает проникновение в водосбор верховодок, то есть паводковых и талых потоков. Вот и выходит, что даже в окрестностях какого-нибудь мегаполиса вполне реально получить с помощью такого колодца практически артезианскую воду по качеству.
  3. Санитария. По вышеописанным причинам абиссинскую скважину можно считать почти идеальной и с точки зрения санитарии. Такой колодец можно забить хоть из подвала дома — вода все равно останется чистой и пригодной для питья и хозяйственного использования. А в таких условиях и приямок делать не придется, ведь скважина в подвале зимой так и так не замерзнет.
  4. Долговечность. Чтобы судить о продолжительности эксплуатации абиссинских скважин, достаточно упомянуть тот факт, что те самые колодцы англичан в Эфиопии исправно функционируют и по сей день. И не требуют какого-то особенного ухода. По факту абиссинский колодец будет давать воду до тех пор, пока она остается в его водоносном пласте.
  5. И самое главное. Для того, чтобы оформить абиссинскую скважину, не потребуется абсолютно никаких разрешительных документов. Не нужно покупать лицензий и регистрировать колодец в инстанциях. Не надо делать абсолютно ничего, кроме того, что пробить и пользоваться. Закон Российской Федерации на этот счет дает совершенно четкие разъяснения: граждане страны на своих земельных участках имеют право добывать любые полезные ископаемые с глубины, которая не превышает 5 метров, а также проходить скважины на воду до первого водоносного пласта. То есть такие скважины не должны быть артезианскими, а больше никаких запрещающих распоряжений на этот счет не имеется.

Важно

Законодательно абиссинские скважины пока можно бурить без официальных разрешений и регистраций, а также без уплаты налога. Но только на территории РФ. В большинстве бывших стран Советского Союза разрешений на это тоже не потребуется, но там в налоговых кодексах прописаны налоги на полезные ископаемые. Это нужно иметь в виду и проверять, прежде чем что-то добывать, в том числе воду.
