В данной части выкладываю то — как мною была изготовлена сама рама МБУ. Здесь будет описание составных частей рамы.Все габаритные характеристики и из чего будет состоять буровая установка — приведены в первой части. Размер всей буровой установки не должен привышать габаритных размеров моего прицепа, т.е. 2000х1200х900. Так как я хочу сделать еще и съемные колеса (для удобства её транспортировки и удобства загрузки/выгрузки в прицеп), то нижняя часть рамы будет 700х1800 с выступами в передней части по 200 мм. Забегая вперед скажу что верхняя (вертикальная) часть рамы будет 500х2000 мм. Итак к процессу.Первым делом с чего начал варить раму – то это с площадки под мотор-редуктор. Данная площадка состоит из профильных труб 60х60х3 мм которая будет перемещаться по профильным трубам 50х50х3 мм, т.е. труба в трубе. Размер площадки был выбран исходя из размера самого мотора-редуктора, а так же габаритных размеров по ширине моего прицепа. Так как нижняя часть рамы которая будет находиться в горизонтальном положении 700х1800 мм, то вертикальная часть рамы была предусмотрена шириной 500 мм.
Фото 2. Готовая площадка под мотор-редуктор
Готовую площадку под мотор-редуктор вставил в трубы 50х50х3 мм.На концах труб привариваем поперечные трубы этого же сечения, но нижнюю трубу мы привариваем так, что-бы у нас поместился 63-тий уголок. При помощи этого уголка будет выполнено шарнирное соединение для установки в горизонтальное/вертикальное положение вертикальной части рамы (простым языком – что бы складывалось). Фото 3.
Далее взял 63-й уголок и отрезал от него 4 части по 50 мм. Затем по центру (с одной стороны каждого уголка) просверлил отверстия на 12 мм, а так же отверстия по 12 мм были просверлены внизу вертикальной площадки. Фото 4.
Углы с одной стороны закруглил сначала болгаркой, потом на станке. Фото 5
Вставил болты и зафиксировал гайками как показано на фото 6
Затем уголки прикрученные к вертикальной площадке приварил на нижнюю поперечную профильную трубу 50х50х3 мм длинной 900 мм (по центру). Данная труба будет относиться к нижней раме. В нее то с торцов и будут ставится мои транспортировочные колеса. Данную поперечную трубу привариваем к трубам 50х50х3 мм длиной 1800 мм – которые будут составлять нижнюю раму. В эти трубы будут вставляться профильные трубы 40х40х3 мм длиной 700 мм – для устойчивости установки. Фото 7.
Вообще что-бы установку не крутило вокруг своей оси – она будет крепиться в грунт при помощи металлических прутков – заостренных с одной стороны и длиной от 400 до 800 мм (для применения в зависимости от грунта). Но об этом в другой части проекта.Дальше таким же образом по центру привариваем 2 уха из 63-го уголка в верхней части вертикальной рамы для трубы 40х40, но со стороны которая будет находиться снизу в сложенном состоянии. Фото 8.
И для трубы 50х50 делаем так-же в нижней раме. Это я делал для того что-бы пустить диагональную трубу (труба в трубе 40х40х3 мм / 50х50х3 мм) – для складывания/раскладывания верхней части рамы.На фото показана нижняя труба (забегая опять вперед скажу что уголки приваренные вовнутрь конструкции я переварил и теперь они стоят сверху). Но это не меняет сути дела. Фото 9.
В принципе вся рама сварена. Осталось проварить все швы. После проварки швов все собираем и получаем вот такую конструкцию.Фото 10.
Вот таки образом верхняя площадка ложиться на нижнюю Фото 11, Фото 12
Это так сказать рама в транспортировочном положении. В рабочем положении рама будет выглядеть вот таким образом как на Фото 13.
Шел к завершению первый вечер работ, было решено закрепить на раме мотор-редуктор и идти на заслуженный отдых.Закрепили мотор редуктор. Фото 14, Фото 15
Напомню что вес мотора-редуктора 69 кг. Плюс в редуктор заливается масло (трансмиссионное) 2-3 литра. Но когда он опущен вниз то поднять вертикальную площадку в одно лицо не составляет и труда.Ну и конечно грузим всё это дело в мой прицеп. Все идеально входит. Фото 16, Фото 17, Фото 18.Так же забегая вперед, с выбором и покупкой лебедки и колес я уже остановился. Частотный преобразователь и мотор редуктор проверены – работают. Остаеться так сказать дело за малым. Начало положено. И думаю меня не остановить теперь не перед чем. Уже хочется попробовать побурить этой установкой.Продолжение следует.Часть 1. www.drive2.ru/b/496630161886675057
Советы и рекомендации
Бурение скважин – это сложная процедура, которую не всегда возможно осуществить своими руками. Подобные операции реально выполнить только для неглубоких отверстий. Осуществляя бурение, следует придерживаться следующих простых советов:
- перед началом работ обязательно нужно анализировать почву. На основе полученных данных подбирается тип бура, который подойдет для разрушения подобной структуры;
- следует стараться выставлять инструмент строго вертикально. Если система войдет в грунт под углом, то существует риск повреждения рабочего органа;
- в случае ручного бурения обязательно стоит добавлять воду в отверстие. Она смягчит почву и позволит быстрее продвигаться вглубь.
Буровые станки для скважин представляют собой специальное оборудование различной сложности. Их выбор для решения определенных задач следует доверять опытным специалистам, которые подберут надежные и долговечные механизмы. Более подробно о станках для бурения скважин смотрите в следующем видео.
Дебет и раскачка скважины
Для того чтобы получить полное понятие о емкости скважины необходимо подождать сутки, а после узнать уровень приходящей воды. Когда поступившей воды хватает для нужд использования, можно засыпать пространство между обсадной трубой и грунтом. Шурф тоже нужно закапать. Раскачка скважины также немаловажный этап. Чтобы сделать раскачку или просто окончательную очистку скважины необходимо поставить мощный центробежный насос и время от времени выкачивать воду на протяжении 14 дней.
МГБУ канатно-ударного бурения
Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.
Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.
Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».
Какие буровые установки бывают
Имеется два основных способа устройства скважин посредством бурения. Соответственно, для каждого из этих технологий применяют бурильные агрегаты различных конструкций:
- Ударно-канатная машина.
- Вращательно-шнековая.
- Роторная, действующая по технологии гидробурения.
По типу привода могут быть либо ручными, когда в качестве движителя используется мускульная сила, и механическими, с установленным электрическим или дизельным (бензиновым) двигателем. Принцип работы канатно-ударной техники состоит во внедрении в почву массивного груза – долота, полого внутри. Долото поднимается на определённую высоту, после чего сбрасывается вниз.
В результате оно углубляется в почву на некую глубину, а часть излишков земли остается внутри полого долота. После заполнения его полностью грунтом, он выколачивается, и вся процедура повторяется сначала. Подобный процесс весьма долог, зато конструкция подобной бурильной установки максимально проста и дёшева.
Вращательная машина более удобна в использовании благодаря вращающемуся шнековому буру, который самостоятельно выдаёт излишки грунта «на гора». Однако, соорудить подобные конструкции самостоятельно гораздо сложнее, и далеко не каждый человек справится с этим. Но, при умении, вполне возможно собрать и такой самодельный станок для бурения.
Все узлы и агрегаты для домашней буровой изготовить самому при всём желании не удастся – какие-то запчасти придётся приобрести в магазине, какие-то найти на свалке старой сельхозтехники, а что-то заказать токарю.
Но если же у вас получиться создать личную буровую все затраты окупятся сторицей. Вы сможете пробурить скважину себе, и получить неплохой дополнительный доход, подрабатывая наёмным бурильщиком на участках соседей. Для создания личной бурильной машины потребуется, помимо комплектующих, шлифмашинка, сварочник, перфоратор. И, соответственно, опыт работы с перечисленными инструментами.

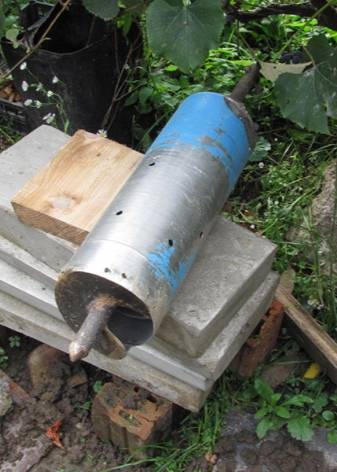

Изготовление лепестковой желонки
При желании для ударной малогабаритной бурильной установки можно изготовить и такой рабочий инструмент. Делают лепестковую желонку примерно по такой технологии:
- также отрезают от толстостенной трубы кусок длиной около 1 м под корпус;
- от трубы меньшего диаметра отрезают кусок длиной примерно в 15 см;
- из листовой стали вырезают круг, диаметр которого должен быть равен диаметру вырезанной на предыдущем этапе вставки;
- клапан приваривают на пружинные петли;
- стачивают нижнюю часть вставки.
На заключительном этапе изготовленная из отрезка в 15 см конструкция плотно вставляется в корпус желонки и фиксируется болтом.
Сделать лепестковый ударный снаряд для буровой установки, таким образом, проще, чем шариковый. Однако такие конструкции считаются все же менее надежными. Шариковые желонки обычно служат гораздо дольше лепестковых.
Промывка скважины и установка донного фильтра
Монтажом обсадной трубы дело не завершается. Затем необходимо промыть скважину. Для чего в нее заводится труба, через которую вода подается под давлением. За счет напора воды из скважины выйдет слой песка и глины, который и необходимо откачать. Когда появится чистая вода ее необходимо сдать на исследование. Требования к качеству регламентируются СНиП 2141074-01. При нормальном качестве воды можно производить бурение скважины своими руками дальше. Главное предназначение донного фильтра – защитить от заиливания трубу. Как изготовить фильтр?
Своими руками можно сделать щелевой фильтр. Для чего необходимо выполнить на конце трубы насечки болгаркой.
Как один из вариантов можно сделать отверстия в трубе. Затем место сверления/насечек необходимо обмотать сеткой или проволокой. Полученный так фильтр уложить на подушку из щебня, засыпка которого не позволит фильтру забиться.
Без фильтра скважина недолго проработает. Его отсутствие возможно лишь в глубоководных скважинах (больше 50 метров).
Самодельная МГБУ

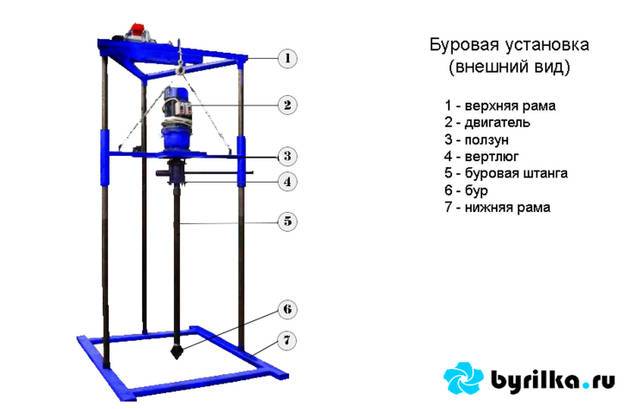

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.
Чертеж буровой установки
Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.
Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:
- Верхняя рама: chertyozh_1_verhnyaya_rama
- Нижняя рама: chertyozh_2_nizhnyaya_rama
- Ползун буровой: chertyozh_3_polzun
- Гильза-ползун: chertyozh_4_gilza_polzun
- Рама в сборе: chertyozh_5_rama_v_sbore
- Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
- Узел А МГБУ: chertyozh_7_uzel_a
Вертлюг буровой, штанги и замки
Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.
Для вертлюга и замков потребуется сталь:
- Замки – 45 сталь.
- Вертлюг – 40Х.
Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками
Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.
При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!
Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.
Чертежи замков на МГБУ своими руками
Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее.Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.
Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.
- Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
- Замок на штангу 2: chertyozh_zamok_na_shtangu_2
Буровая головка
Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.
Чертеж буровой головки для скачивания: chertyozh_bur
Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.
Самодельная лебёдка и мотор – редуктор
При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.
Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.
Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.
Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.
Как сделать опору и собрать установку
Каркас шнековой установки делают примерно следующим образом;
- сваривают четырехугольное основание из профильной трубы;
- устанавливают три стойки из трубы 25 мм;
- надевают на столбы куски труб диаметром 32 мм;
- приваривают к этим элементам горизонтальную каретку под мотор-редуктор;
- к верхним концам стоек приваривают треугольную обвязку.
Опорные столбы каркаса при монтаже установки крепят ровно посередине сторон прямоугольного основания. Это в последующем обеспечит устойчивость вышки. Далее устанавливают собранную таким образом переносную конструкцию на месте бурения скважины. На верхней обвязке вышки монтируют электролебедку. На каретке устанавливают мотор-редуктор.
Затем соединяют через вертлюг шланг помпы, мотор и бур. Водяной насос для шнековой бурилки нужно использовать достаточно мощный. Иначе в последующем бур начнет застревать в грунте. После сборки установки можно подключать все необходимое оборудование к электросети и приступать собственно к выполнению работ по гидробурению скважины с использованием стандартной технологии.
Проект на бурение
В случае когда точно определена глубина нахождения водоносной жилы можно пробурить непосредственно с длиной бура под обсадную трубу. Когда нет, необходимо вначале выяснить, на какой глубине находится слой воды.
То есть, каждая буровая скважина – это индивидуальный проект и на него влияют такие характеристики:
- выбранный вариант бурения;
- глубина расположения водоносного слоя. При этом подразумевается не первый слой, к которому дошел бур, а тот, который отвечает условиям использования в плане обеспечения дебета количества воды;
- геологическое строение почвы;
- требование выдерживать нужное расстояния до мест нахождения (установка «санитарной зоны»);
- требования, выдвигающиеся к качеству воды и количеству.

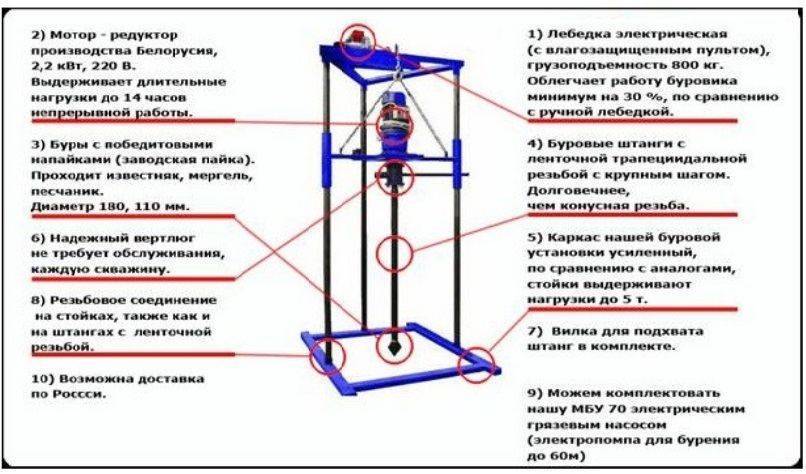

для горизонтального бурения “Горизонт-2″
Преимущества буровой установки:
1. Небольшие вложения (около 18 тыс. руб. – на токарные работы, около 10 тыс. на металл, около 3 тыс. на сварочные работы, мотор от 5 тыс. руб.)
2. Высокая скорость изготовления. Возможность использования буровой “Горизонт-1″ в качестве основы.
3. Найти запчасти и изготовить буровую своими руками под нашим руководством способен абсолютно любой человек, в любом городе. (Но для постройки этой буровой нужен грамотный токарь, либо некоторые детали можно купить у нас).
4. Высокая скорость бурения.
5. Очень лёгкая – для работы с этой буровой вполне достаточно 2 человек.
6. Для работы с этой буровой достаточно приямка размером 190 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 190 х 90 см.
7. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).
Недостатки: менее удобна в работе, чем более мощные и дорогие аналоги.
Комплектация чертежей:
1. Руководство по изготовлению бурилки с фотографиями процесса сборки и с фотографиями всех деталей.
2. Чертежи замков для буровых штанг с трапециидальной резьбой.
3. Чертёж заготовки для бура, инструкция по изготовлению самодельного бура.
4. Чертежи деталей вертлюга, инструкция по сборке вертлюга своими руками.
5. Руководство по изготовлению специальной лестницы (для более удобной работы).
“ВОСТОК”
Модернизированный вариант малогабаритной буровой установки на основе классической схемы, применяемой на “Минской”, “Вологодской” и им подобных буровых установках эконом-класса.
Характеристики буровой установки, построенной своими руками – на практике абсолютно идентичны любой малогабаритной буровой установке, которые предлагают продавцы бурового оборудования. Мощность буровой и глубина бурения зависит только от мощности мотора. Все производители электрических малогабаритных буровых установок комплектуют свои бурилки моторами с низкими оборотами и мощностью 2,2 кВт. Некоторые “изобретатели” устанавливают и более мощные электромоторы, но у таких буровых неизбежно возникает проблема с подключением, поскольку имеющиеся в продаже частотные преобразователи позволяют запитать от бытовой сети (220 Вольт) трёхфазный мотор мощностью не более 2,2 кВт.
Преимущества буровой установки:
1. Очень низкая стоимость по причине существенной экономии при изготовлении буровой установки своими руками.
2. Качество самодельной буровой практически никогда не бывает ниже заводских, а зачастую – существенно превосходит заводские!
3. Абсолютная схожесть технических характеристик самодельной буровой и заводских бурилок (мощность мотора, обороты буровой и глубина бурения).
4. Небольшой вес станка (полная масса около 300 кг) и компактность (можно бурить в помещениях).
5. Мобильность. Бурение в труднодоступных местах (установка разбирается – и легко переносится вручную).
6. Сборка-разборка установки занимает не более 30 минут.
7. Легко перевозить (станок можно перевозить в легковом прицепе).
8. Работать с малогабаритной буровой могут 2 человека.
Комплектация чертежей:
1. Подробное руководство по изготовлению рамы буровой установки и каретки.
2. Схема самодельного бура.
3. Руководство по самостоятельному изготовлению бура.
4. Чертежи замков для буровых штанг с трапециидальной и конусной резьбой.
5. Чертёж вертлюга.

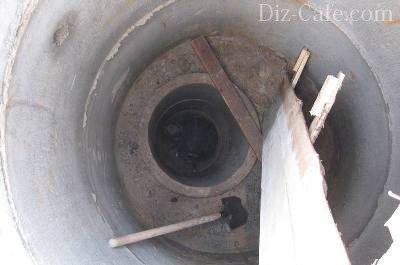

Подготовительный этап – устройство шурфа
Верхний слой почвы предрасположен к осыпанию, поэтому скважину защищают специальным сооружением – шурфом, проще говоря, ямой полтора на полтора метра, глубина которой не более 2 метров. Для укрепления стен применяют доски, ими же выстилают пол. Прочность пола зависит от толщины досок, поэтому применяют изделия не тоньше 5 см. Сверху шурф закрывают вторым настилом.
Шурфы для песчаных скважин невелики по размерам и находятся на небольшой глубине, тогда как шурфы для артезианских скважин уходят на несколько метров в грунт
Затем готовят отверстия в следующем порядке:
Свежие записи Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву
- возводят вышку для бурения;
- убирают верхний настил;
- находят центральную точку на нижнем настиле;
- делают отверстие, диаметр которого совпадает с башмаком и муфтами;
- выпиливают второе отверстие – в верхнем настиле.
Точность вертикали, созданной двумя направляющими отверстиями, гарантирует качественное бурение.
Ошибки при самостоятельном бурении на воду
Начинать бурение на воду рекомендуется с малых глубин, чтобы набраться хотя бы немного опыта
Опыт в вертикальном бурении – самое важное! Научиться можно только на практике. Научитесь избегать клина буровой колонны. Новички по неопытности часто «ловят клин» и теряют буровые штанги
Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки)
Новички по неопытности часто «ловят клин» и теряют буровые штанги. Иногда бур заклинивает настолько, что вытащить невозможно даже краном, конструкция просто отрывается (обычно в местах сварки).
Ошибки обходятся недёшево – теряется дорогой инструмент. Поэтому в гидробурении нельзя форсировать события и сразу делать глубокие скважины. К этому делу подходите ответственно и аккуратно.
Читайте литературу, книги и . Эта работа требует много знаний, которые невозможно передать в двух словах, поэтому самообразование обязательно.
Плюсы гидробурения
Гидробуровая установка
Одно из преимуществ этого метода заключается в том, что гидробурение малогабаритной установкой можно производить на благоустроенной территории, не опасаясь того, что после выполнения работ участок будет похож на поле битвы после бомбежки.
Начнем с того, что для гидробурения скважины нужна малогабаритная буровая установка, которая не испортит приусадебный участок, и лучше всего подходит для работы с песчаной, глинистой или суглинистой почвой.
Что касается технологии бурения, то также имеются преимущества перед другими видами бурения. Вот они:
- Относительная дешевизна.
- Быстрота выполнения работ.
- Во время бурения укрепляется ствол скважины.
- Возможность сделать работы самостоятельно.
- МБУ, это небольшая и компактная конструкция.
- Установку можно перенести к месту бурения на руках и собрать всего за 15-20 минут.
Необходимые инструменты для буровой установки
- невысокие требования к квалификации бурильщика и простота установки оборудования;
- отсутствие каких-то ограничений на место бурения. Вручную можно бурить почти в любом месте участка;
- сохранение большей части полезной площади земли в исходном состоянии. То есть тяжелая спецтехника не повредит насаждения на вашей территории.
Для работы будут необходимы:
- емкость с водой;
- бур с усиленной кромкой. Рекомендация: усилить бур можно с помощью приваривания на винт буровых резцов, их роль могут играть элементы металлической шинки или напильник. Помимо этого, резцы можно наточить, с помощью болгарки;
- лопата;
- насос со шлангом наподобие «малыш»;
- тележка для вывоза земли.
Для буровой установки также пригодятся:
- металлическая проволока для фильтра;
- гравий или щебенка для подушки;
- проволока для устройства фильтра на дне;
- трубы.
https://youtube.com/watch?v=Q5qvJhy8s3E
Как сделать буровую установку своими руками
Пошаговая инструкция как сделать мини бурильную установку.
Покупка буровых штанг и вертлюга
Обратите внимание, чтобы у деталей была одинаковая резьба, либо используйте переходник. Для начала много покупать не нужно, ориентируйтесь на глубину в 30 метров
Покупка мотора — редуктора
Эти покупки занимают много времени и часто возникают задержки, которые не зависят от вас, поэтому лучше покупать заранее. Изготовление рамы и бура. При изготовлении рамы нужно иметь на руках мотор, вертлюг и лебёдку, поскольку всё это нужно крепить на раму. Каретку без мотора самостоятельно сделать тоже трудно, так как крепления у разных моторов разные. Докупаем оставшиеся комплектующие мини буровой установки после установки основных узлов на раму.
Видео работы аналогичной установки, изготовленной своими руками:

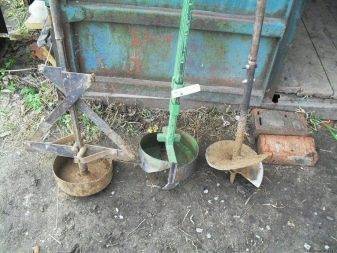

Как сделать бур своими руками
Любой умелец может самостоятельно сконструировать уникальную машину для бурения из имеющихся у него материалов и подручных средств. Однако для сборки нужны хотя бы основные умения обработки металлов и навыки слесарных работ.
Изготовление простейшего бура под воду
Самый простой в изготовлении бур, не имеющий шнековой спирали, выполняется из ручки и полотна для бурения. Роль ручки может играть труба из металла диаметром не более 3 см. Если металлической трубы нет, ее может заменить деревянный элемент. Для полотна бура необходима полоса стали.
На рабочую часть полосы прикрепляется петля-наконечник. На другой стороне формируется прорезь для ручки. При бурении наконечник-петля забивается небольшим количеством почвы, которую вытаскивают на поверхность. Затем действия повторяются. Для получения скважины нужной глубины несколько полос стыкуют и вращают конструкцию.
Есть и другой вариант изготовления. Возьмите полосу стали длиной примерно полтора метра, шириной от 5 до 10 см, толщиной около 1 см. Сделайте отступ от края полосы 8 см, прорежьте щель 150х2 мм. Другой конец полосы согните в круг для вставки рычага-ручки.
Рабочий край металла нужно разогнуть от щели в разные стороны, образовав овал. Ленту около наконечника нужно обрезать, чтобы получилось острие. Его нужно заточить и отогнуть в противоположном направлении. Далее в кольцо следует вставить ручку рычага. Она даст аппарату возможность совершать вращательные движения.
Изготовление шнекового бура
Для изготовления аппарата такого вида потребуется труба с толстыми стенками, стальной диск диаметром будущей скважины и толщиной не менее 6 мм. Если нет стального диска, его можно заменить диском от циркулярной пилы того же размера.
К трубе приваривают острый стальной наконечник, при его отсутствии просто затачивают край трубы до получения остроты. Затем диск режут на половины. Края этих половин подтачивают до получения зубцов.
Обе части диска приваривают к трубе, отступив от заостренного края трубы с разных сторон на 13 см под углом 65 градусов. Угол между получившимися винтовыми частями должен быть равен 40 градусам.
Винтовой аппарат более сложен в изготовлении. Здесь потребуются стальные полосы, которые прикрепляются к трубе витками.
Сборка ложкового бура
Если планируется бурение скважины на подвижных грунтах с мягкой почвой, лучше всего использовать самодельный ложковый бур. В таком случае разрыхление почвенного слоя будет проводиться донной и боковой поверхностями конструкции.
Прежде всего, необходимо подготовить чертежи и все необходимое. Для изготовления бура такого вида нужны: толстостенная труба со стенками более 5 мм, сварочный аппарат, слесарные инструменты.
По продольной стороне трубы пропиливают широкий разрез. Ширина этого разреза напрямую зависит от вида грунта. Чем меньше рыхлость почв, тем срез должен быть шире, и наоборот. Трубу выравнивают и расширяют, придавая ей форму ложки. Работа ведется при помощи молота и лома. Кромки обтачивают, внизу конструкции прикрепляется сверло. В верхней части трубы устанавливается штанга со сдвигом на 1 см к оси трубы.
Изготовление ударно-канатного бура
При ударном способе бурения скважины применяются два инструмента: острая труба и желонка. Для желонки нужен прочный сплав, устойчивый к повреждениям и деформации. Лучше всего подойдут сталь и чугун. Такие буры пригодны для разработки водоносных жил глубиной до 10 метров.
Для конструирования потребуется труба длиной около 85 см и диаметром 6 см, шар из стали диаметром 4 см, шайба, металлическая решетка из прутьев. Шайбу плотно фиксируют на конце трубы. Размер седла должен соответствовать диаметру шара. Сверху трубы приваривается решетка. Она препятствует выпадению шара. Здесь же прикрепляется дуга из металла для установки желонки на трос или прочный шнур. Чтобы конструкция была более прочной и эффективной, на нижнюю часть желонки можно присоединить зубья для разрыхления грунта.
